Копировально фрезерный станок по дереву своими руками

Изготовление своими руками

Полностью конкурировать с промышленными образцами самодельный копировальный станок для резьбы по дереву, конечно, не может. При эксплуатации самодельных устройств наблюдаются разнообразные недостатки.

Самые распространенные проблемы — это вибрация рамы станка, прогибание заготовки, большие погрешности при копировании. Поэтому при проектировании собственного станка следует учитывать задачи, которые он будет решать. Проще собрать узкопрофильное устройство, чем универсальное, сразу настроив его для решения однотипной задачи.

Несмотря на разнообразие схем, показывающих порядок сборки станка, все устройства имеют одинаковые основные узлы.

Минимальный набор элементов следующий:

Стол рабочий.
Рама несущая.
Головка фрезерная.

Пантограф может быть собран из дерева или металла.

Пантограф по дереву имеет свой недостаток, поскольку деревянные части соединяются при помощи петель и, таким образом, им свойственен люфт. Поэтому точность обработки деревянного пантографа невысокая.

При изготовлении металлического пантографа появляется возможность создавать копии разного масштаба. Но он не умеет делать объемные копии.

Некоторые умельцы пытаются переделать обычный производственный фрезерный станок, добавив к нему копирующее устройство. В этом случае надо переделывать практически полностью весь старый станок и проще собрать агрегат с нуля.

Следует учитывать размер заготовок, которые должен будет обрабатывать станок. Чем больше длина заготовки, тем сильнее нагрузка на направляющие оси станка. Возможно, они неспособны будут выдержать такую нагрузку. А также при работе с крупными деталями, инструмент испытывает большие вибрации. Чтобы компенсировать момент вибрации, оборудование необходимо проектировать массивным и тяжелым.

Поэтому, в первую очередь перед созданием копировально фрезерного станка по металлу или дереву надо выделить задачи, которые будут решаться при работе на нём. Исходя из этого планируются размеры стола и всей конструкции, способы крепления шаблона и варианты перемещения фрезы.

Если планируется обработка плоских деталей, то для контурного копирования хватит двух осей станка, поскольку перемещение будет только продольное и поперечное.

Если рассчитывать на работу с рельефными заготовками, то потребуется добавить еще перпендикулярное движение.

Если же рельеф большой, то приходится рассчитывать на еще одну ось — четвертую.

Все возможные варианты надо продумать до начала изготовления станка, поскольку после изготовления и сборки всех узлов, очень сложно внести изменения в существующую конструкцию.

Компоновка станка может быть горизонтальной или вертикальной. Если станок вертикальный, то стружка во время фрезерования попадает либо на стол, либо в специальный поддон, а не оседает в деталях фрезы.

Для лучшего качества обработки изделия фрезерная головка должна быть высокооборотная.

Для обработки деталей из разных материалов, желательно иметь набор режущих фрез разного качества и износостойкости.

После определения круга задач, вычисляется необходимая мощность мотора. Для выполнения гравировки и подобных работ по дереву достаточно двигателя с мощностью от сто пятидесяти до двухсот ватт.

Рабочий узел и щуп закрепляются вместе так, чтобы они находились на одной плоскости и высоте по отношению к рабочему столу. В качестве крепления используется жесткий зажим. Тогда весь собранный элемент сможет перемещаться параллельно сторонам рабочей поверхности как горизонтально, так и вертикально.

Все подвижные узлы должны быть максимально легкими, чтобы управляющие усилия были минимальными.

Способы фрезеровки

Для того, чтобы осуществить данный процесс, можно использовать один из двух существующих методов:

Первый способ – это процедура встречного фрезерования. При использовании этого метода подача элемента противоположна движению фрезы.
Второй способ – это попутное фрезерование, суть которого в том, что деталь и фреза движутся в одном направлении.

В качестве материала для изготовления фрезы в настоящее время используются такие материалы, как минералокерамика, синтетические, сверхтвердые. Однако стоит сказать, что использование таких качественных веществ для изготовления фрезы, может заменить процедуру шлифовки. Но это не слишком актуально для фрезерно-копировального станка по дереву, так как материал изначально довольно мягкий.

Также стоит отметить, что имеется два вида таких станков:

Первая группа – это агрегаты общего назначения.
Вторая категория – это специализированные устройства.

Копировально-фрезерное оборудование относится именно ко второй категории машин.

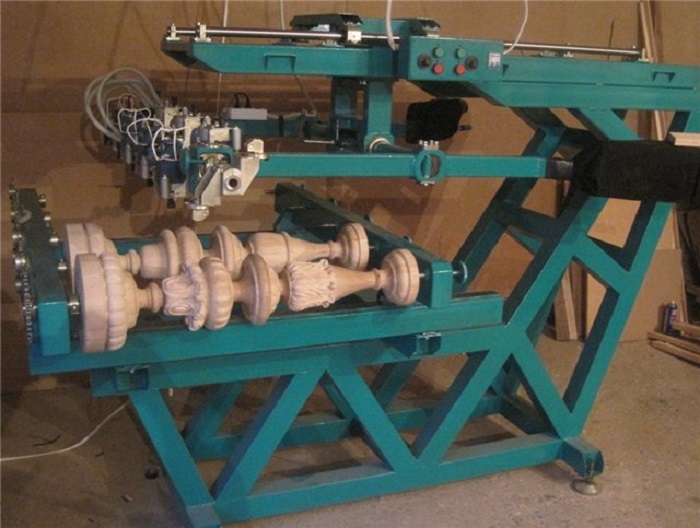

Станок для массового производства балясин

Станок токарно-фрезерный ТФС — 1550 подходит для изготовления изделий с канеллюрами. Станок копировальный токарно-фрезерный — аналог КТФ-7. Деревообрабатывающие станки.

Производство деревообрабатывающего оборудования в Атакском леспромхозе тесно связано с деревообрабатывающим производством. Новые модели станков проходят испытания и длительную обкатку на производстве. К серийному выпуску допускаются станки модернизированные, надежные, проверенные. Главными критериями являются:

— функциональность

— доступность

— высокая производительность

— простота обслуживания

Токарно-фрезерный станок с копиром идеально подходит для изготовления балясин, ножек для стульев и столов.

Токарно-фрезерный станок с копиром. Токарно-копировальный спец станок. Станок подходит для изготовления царг и проножек.

Функциональные возможности:

Токарная обработка.
Фрезерование каннелюр.
Фрезерование пазов (под шип).
Фрезерование граней.

Технические характеристики:

Максимальный диаметр — 350 мм.
Минимальный диаметр — 10 мм.
Максимальная длина детали 1550 мм.
Минимальная длина детали 10 мм.

Максимальная длина фрезерной обработки 1250 мм.
Мощность пильного узла 2,2 кВТ.

Управление узлом:

Частотный преобразователь. Частота вращения пилы (рекомендуемая) 4500-7000 об/мин.

Привод подачи:

Шарико-винтовая передача + мотор редуктор постоянного тока + драйвер
Регулировка бесступенчатая.

Общие характеристики подачи:

Min- 0,2 м/мин. max- 4 м/мин.
Мощность привода шпинделя 1.1 кВт.
Скорость вращения 500-2500 об/мин.

В качестве инструмента для токарной обработки используются 2 дисковые пилы диаметром 250 мм. Z =100 и диаметром 235 мм. Z = 64. Возможность добавления третьей пилы.

Возможно изготовление станка с напряжением 380 и 220 В

Возможно изготовление нестандартных станков по индивидуальным заказам. Для оформления заказа на нестандартное оборудование от заказчика требуется чертеж деталей которые вы планируете изготавливать на заказываемом оборудовании. Цена нестандартного оборудования обсуждается индивидуально.

Доставка в регионы осуществляется транспортными компаниями. Отправка любой транспортной компанией на Ваш выбор. (например Деловые Линии, Грузовозов, Желдорэкспедиция, ПЭК и другие) Стоимость доставки зависит от удаленности региона от г. Омска, габаритов и веса отправления.

Сведения о грузе для транспортных компаний: Вес 250 кг; Объем: 3,3 куб. м.

Ориентировочная стоимость доставки:

Москва — 7000 руб.
Санкт-Петербург — 9 000 руб.
Новосибирск — 5 500 руб.
Иркутск — 13 000 руб.

Как изготовить копировально-фрезерный станок своими руками

Приобрести копировально-фрезерный станок для оснащения своей мастерской хотели бы многие домашние умельцы, но стоимость такого оборудования достаточно велика. Между тем, обладая желанием, затратив не так много времени, сил и финансовых средств, можно изготовить такое оборудование своими руками.

Естественно, самодельное копировально-фрезерное оборудование не сравнится с профессиональным по своей мощности, надежности и функциональности, но и на таких станках можно выполнять качественные копии, работать с их помощью по дереву и обрабатывать заготовки из других материалов. Многие пытаются приладить копирующее устройство к уже имеющемуся фрезерному станку, однако это нецелесообразно, так как при этом приходится переделывать практически весь станок. Как показывает практика, свой самодельный станок копировально-фрезерного типа лучше собирать с нуля, подобрав для этого соответствующие комплектующие.

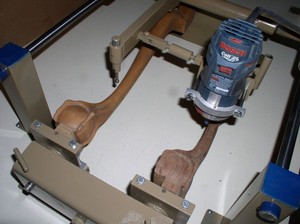

Самодельное копировально-фрезерное устройство с пантографом

Своими руками копировально-фрезерное устройство проще всего изготовить по типовой схеме, которая включает в себя несущую конструкцию – раму, рабочий стол и фрезерную головку. Приводом для обеспечения вращения рабочего инструмента является электродвигатель, передающий движение через двухступенчатый механизм, позволяющий получать две скорости. Рабочий стол этого самодельного устройства можно регулировать по высоте.

Многие из тех, кто копировально-фрезерный станок изготовил своими руками, отмечают, что при смене режимов работы, у такого оборудования начинает проявляться масса недостатков. Наиболее распространенными из таких недостатков являются вибрации рамы станка, искривление заготовки и ее прогиб, некачественное выполнение копирования и др. Чтобы избежать таких проблем, лучше всего делать копировально-фрезерное устройство узкоспециализированным и сразу настраивать его на обработку однотипных заготовок. Объясняется это тем, что самому учесть все недочеты, которые будут возникать у универсального оборудования при смене режимов работы, практически невозможно.

Первое, что необходимо сделать перед изготовлением копировально-фрезерного станка своими руками, — это определиться с задачами, которые вы собираетесь решать с его помощью. От этого будут зависеть размер рабочего стола, способ закрепления заготовок и шаблона, направления перемещения режущего инструмента.

В зависимости от того, какие детали вы собираетесь изготавливать на своем самодельном копировально-фрезерном станке (а также от материала их изготовления), подбирается мощность электродвигателя. Так, для выполнения гравировки и других работ по дереву вполне подойдет электродвигатель мощностью 150–200 Вт.

Щуп и рабочий орган станка жестко закрепляются между собой и устанавливаются над рабочим столом так, чтобы высота их расположения и их плоскости полностью совпадали. Такая конструкция после установки должна передвигаться горизонтально и вертикально параллельно всем сторонам рабочего стола.

Токарно-копировальный станок по дереву – станок, который широко используется при заводской деревообработке для тиражирования изделий определенной конфигурации, соответствующей заданному образцу. Это оборудование позволяет обрабатывать любые детали с высокой точностью и скоростью. Однако производственные станки с их крупными габаритами затруднительно будет расположить в небольшой частной мастерской.

Огромная машина легко справляется с работой, которая человеку неподвластна

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы

Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины

После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

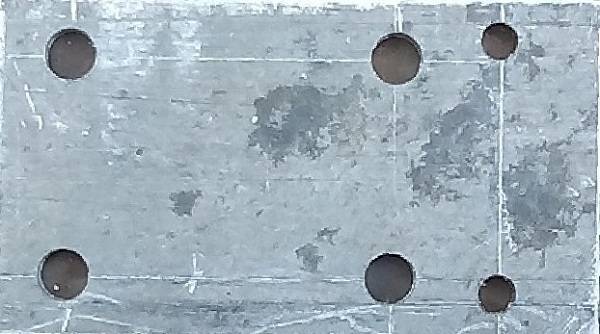

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.

Чертёж.Вид на подшипник

Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.

Место соединения корпуса гайки швп с порталом Х.

Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталом

Размер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей

Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм

Основы для установки креплений шаговых двигателей.

Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

Основы процесса фрезерования

Практически на всех крупных промышленных производствах и в небольших мастерских можно встретить станки фрезерной группы. Ведь операция фрезерования — самый популярный способ механической обработки изделий. С помощью фрезеровальных устройств выполняют черновые, получистовые и чистовые обработки заготовок из дерева, черного и цветных металлов, а также пластика. Современные станки способны быстро и высокоточно обрабатывать изделия не только простых, но и самых сложных форм.

Фрезерные машины делятся на два вида:

Станки общего назначения.
Специализированное оборудование.

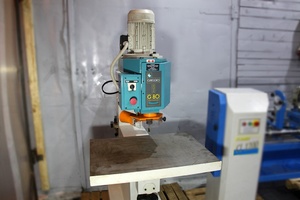

К специализированному оборудованию относятся рассматриваемые копировальные фрезеры. Они позволяют делать копии предметов и работают как с плоскими, так и объемными формами. Более того, эти устройства могут помочь выполнить гравировку, нанести орнаменты, различные надписи, создать различные узоры на гранях, которые расположены в различных плоскостях.

Существуют два способа фрезерования:

Встречное, при котором инструмент подается и вращается в различные стороны.
Попутное. В этом случае подача и вращение инструмента происходит в разных направлениях.

Разработка конструкции

Перед началом изготовления следует определиться с типом самого станка, который необходим для конкретного мастера. У каждого могут быть свои предпочтения. Возможно, что для работы можно обойтись обычным ручным фрезером. Разные фирмы выпускают разнообразный электрический инструмент.

Он оснащен необходимыми приспособлениями и специальными шкалами. С их помощью умелый специалист может изготавливать самые разные типы деталей.

Для пользователей электрических ручных фрезеров выпускают наборы фрез. Достаточно подобрать необходимый инструмент, чтобы наладить производство оригинальных и однотипных деталей.

Важно! Довольно часто при изготовлении стационарного оборудования за основу используют ручной фрезер. Сравнительно недорогое изделие нетрудно приспособить в соответствующих оправках и направляющих.

Правила техники безопасности

Поскольку инструмент является и электрическим, и режущим, он требует аккуратной эксплуатации и соблюдения элементарных правил техники безопасности.

Правила техники безопасности включают в себя:

Размещать аппарат в помещении следует таким образом, чтобы к нему был свободный доступ.
Само помещение должно быть хорошо проветриваемым.
Перед включением нужно убедиться, что поверхность стола свободна он лишних предметов и ничего не мешает работе устройства.
Все крепления, особенно фреза, должны быть надежно закреплены и не болтаться.
Электродвигатель должен быть заземлен и не иметь повреждений.
Нельзя прикасаться руками к вертящимся валам до полной их остановки.
Любые ремонтные работы проводятся только при выключенном приборе и отключенном от электросети двигателе.
Стоять во время работы нужно на резиновом коврике.
После получаса непрерывной работы, необходимо выключить станок и дать деталям остыть.

Знание и соблюдение простых мер безопасности предотвращает травмы, порезы, ушибы, а иногда спасает жизнь.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильными мастерами рекомендуется выбирать силовое устройство для оборудования такой категории с мощностью не менее 1,5 кВт. Когда планируется постоянно выполнять большие объёмы работ, этот показатель нужно увеличить в 4 раза.

Мощные приборы выполняют собственные функции без перегрузки, что понижает вероятность поломки, увеличивает реальные сроки эксплуатации ФОТО: orgstanki.ru

Стоимость подобного изделия сильно не увеличится. Но будет возможность установить крупную фрезу.

Также, чтобы правильно оценить стоимость, нужно принять во внимание и частоту вращения. Требуется учитывать, что при увеличении диаметра фрезы возрастёт и угловая скорость

Когда будет достигнут конкретный порог, трение увеличит температурные показатели, что приведёт к потемнению деревянного изделия.

Статья по теме:

Изготавливаем самодельное оборудование

Несмотря на кажущуюся сложность, выполнить самодельный фрезерный станок не составит труда. У вас лишь должна быть на руках соответствующая схема выполнения такого агрегата, а в качестве основы можно использовать старую ненужную дрель или электродвигатель, который при помощи ременной передачи подключается к рабочей головке и фрезеру. Выбирая электромотор или используемую дрель, необходимо предпочтение отдавать моделям мощностью более 2 кВт. Такой привод обеспечивает высокую мощность и скорость вращения фрезы, что гарантирует качество обработки древесины.

Вам необходимо будет сварить из металла прочную несущую станину или выполнить ее из дерева, обеспечив полную неподвижность и прочность конструкции. Сверху закрепляется столешница, которая используется в качестве фрезерного стола. Столешница должна изготавливаться из прочных, долговечных материалов, которые устойчивы к вибрации и статическим нагрузкам. Основные требования, которые предъявляются к станине — это устойчивость и жесткость конструкции. При определенной доле сноровки и опыте работы с пиломатериалами можно выполнить оригинальный вариант станины из древесины с многочисленными ящиками для хранения всевозможных инструментов и материалов.

В качестве режущего инструмента можно использовать ручной фрезер, который следует закрепить строго перпендикулярно по отношению к смонтированной столешнице. Можно также изготовить специальные приспособления и переходники, которые минимизируют усилия при наклоне и перемещении глубины фрезера. Для изготовления таких дополнительных приспособлений вам потребуется прочный металлпрофиль, а всю работу выполняют по имеющимся чертежам.

Фрезер крепится к несущей головке, которая может быть выполнена из старой дрели. Такую дрель необходимо будет закрепить на кронштейне станины при помощи прочного болтового соединения. Рабочий инструмент фиксируется строго параллельно столу, поэтому при выполнении данной работы вам обязательно потребуется использовать уровень, регулярно проверяя правильность выполненной конструкции.

В том случае, если выполненная конструкция фрезерного станка подразумевает использование электромотора, то мотор обычно крепят под нижней плоскостью станка, выводя через шкивы и ременные передачи привод к рабочей головке. В данном случае необходимо будет предусмотреть возможность регулировки скорости вращения рабочей головки, для чего используют мотор с несколькими режимами работы или же устанавливают дополнительно шим-контроллер, который позволяет изменять мощность напряжения на двигателе, изменяя тем самым скорость вращения шпинделя для фрезерного станка по дереву.

На завершающем этапе выполняется устройство параллельного упора. Наличие такого параллельного упора позволяет деталям правильно располагаться и в последующем двигаться под заданным углом к режущей кромке фрезера. На устройство параллельного упора в процессе эксплуатации и обработки древесины может приходиться повышенная нагрузка, соответственно, упор необходимо делать из прочных материалов, что и позволит обеспечить надежность такого оборудования.

При фрезеровании и обработке древесины выделяется большое количество стружки, для удаления которой слесарный или сверлильный станок оснащается дополнительно пылесосом, позволяющим быстро удалять от рабочей зоны появляющуюся стружку, упрощая работу на оборудовании. Необходимо спланировать расположение патрубка пылесоса таким образом, чтобы он находился непосредственно над рабочей зоной, но при этом не мешал движению фрезы и самой заготовки. Наличие пылесоса несколько усложняет конструкцию станка, но существенно упрощает работу на самодельном оборудовании.

Принципы работы

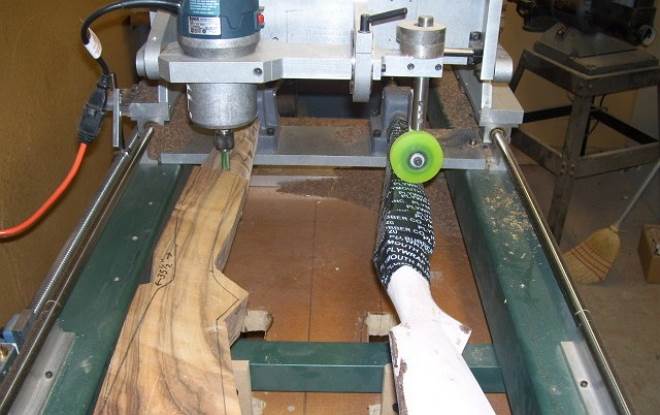

Общим элементом для всех фрезеров копировальных по дереву или металлу является фреза — режущий и обрабатывающий инструмент.

Основные моменты работы фрезерного устройства:

С помощью копира задается поверхность или контур, который затем повторяет фреза.
Между узлом слежения и режущей фрезой расположена соединяющая их система. При обработке деревянных изделий она чаще всего имеет механическое управление и подачу. Кроме механической применяют пневматическую или гидравлическую систему.
Копиром может является или плоский шаблон, или эталонная объемная заготовка, фотоэлемент или чертеж. В сложных станках встраивается ЧПУ, и тогда они превращаются в широкоуниверсальные.
Детали, выступающие шаблонами, могут быть сделаны из чего угодно. Это может быть дерево, металл, пластмасса или другой плотный материал.

Все копировальные станки работают по одному принципу: к образцу любого типа подводится следящее устройство, которое через соединительную систему передает необходимое направление и усилие на режущий узел — фрезу.

Использование шаблона-образца исключает ручное вмешательство и поэтому даже при изготовлении копий сложных деталей, все полученные изделия одинаковы по форме и размерам. Копировальное фрезерование бывает контурное, объемное и прямого действия. Обрабатываемая заготовка и первоначальный шаблон закрепляют на перемещающейся рабочей поверхности станка.

Узел между копиром и фрезой, который точно задает движение и силу режущему инструменту называется пантограф. По дереву или другому материалу пантографы работают одинаково безошибочно.

Пантограф используется в станках прямого действия. Этот узел позволяет организовывать не только копирование, но и масштабирование деталей. Часто такие станки используют для гравировальных работ.

Пантограф состоит из направляющего пальца, его оси, отдельной оси вращения и инструментального шпинделя. Направляющий палец вместе со шпинделем размещены на одной планке. Масштаб копирования напрямую зависит от соотношения плеч шпинделя и пальца.

Палец перемещается по контуру оригинала и приводит в движение рейку, которая свободно вращается на оси. Таким образом, шпиндель, расположенный на другой стороне рейки, повторяет движение пальца.

Режущая кромка приходит в движение при помощи винта, золотникового клапана, соленоида, электромагнитной муфты. В усилительном устройстве копировально фрезерного станка по металлу используется реле. Оно может быть электромагнитное, гидравлическое или электрооптическое.

Вращение передается от электрического двигателя при помощи цепи и гидравлического цилиндра.

Передача вращательного момента может быть многоступенчатой.

Качество полученной при копировании детали, а именно шероховатость, точность размеров и формы, напрямую зависит от скорости реагирования и перемещения следящего устройства. Хорошими результатами считаются: точность профиля две сотых миллиметра, а шероховатость должна соответствовать шестому номеру общепринятых стандартов.

Другие варианты

Если вы понимаете принцип действия любого из вышеописанных пантографов, наверняка сможете отыскать еще пару вариантов такого приспособления. К примеру, в диванах есть своеобразных механизм «Тик-Так». Его также называют пантографом.

Такой механизм раскладывания дивана убережет паркет от царапин, а также от следов колесиков или ножек на ковре. Подобных трансформаций существует много. При использовании этого механизма вертикальная спинка дивана приобретает горизонтальное положение, а вторая его часть аккуратно опускается на пол.

Еще одним примером подобного приспособления может стать пантограф для микрофона. Если вы бывали в студии, то наверняка видели подставки для устройств, которые можно поднимать, опускать и двигать в разные стороны. Они также напоминают механизм некоторых настольных ламп, которые крепятся к столу.

Фрезерно-токарный копировальный станок по дереву

Предназначение этого типа станка – обработка деревянных изделий, вытачивание профилей и декоративных заготовок. Отличительная черта такого рода оборудования – наличие сразу двух резцов. Один из них монтируется на люнете, и предназначается для обработки круглых древесных заготовок. Этот резец способен снимать до 10 мм материала за один проход детали. Настройки для этого элемента задаются на специальном устройстве.

Второй же резец монтируется в копировальной каретке, а его основное предназначение – вытачивание заготовок по образцу. Для того чтобы обеспечить комфортную работу с длинными элементами, у агрегата имеется люнет, который можно прикрепить к направляющей штанге. Используется он в качестве основной опоры, чтобы не дать длинной заготовке прогнуться. Также имеется возможность установки такой детали, как планшайба. Это позволяет обрабатывать детали с большим количеством граней.

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

ручной фрезер;
опора из фанеры или металла;
болты;
бруски упорные;
труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

станина;
передняя и упорная бабки;
электродвигатель;
ведущий и ведомый центры;
упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

понадобится ручной фрезер, а для его установки – поверхность из фанеры;
в фанерной площадке следует сделать отверстия для закрепления брусков;
бруски закрепить саморезами;
при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.
