Какой обратный клапан лучше для отопления? обратный клапан для отопления с естественной циркуляцией

Где нужно устанавливать

При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
После счетчика воды, для защиты от гидравлического удара
На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
На самом входе всасывающей трубы
В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

Сначала нужно кранами перекрыть поток воды
при необходимости слить из системы
Потом откручиваем гайки.
Демонтируем фланцы или фитинги
Снимаем обратный клапан.
Если есть возможность меняем вышедшие из строя детали (например, пружину)
Собираем в обратном порядке.

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

3 Правильная установка

Если установка клапана нужна, чтобы избежать появления паразитных потоков, то для этого рекомендуются устройства лепесткового или тарельчатого типа. Связано это с их способностью выдерживать более высокий уровень давления благодаря довольно хорошему гидравлическому сопротивлению.

Шариковый клапан можно устанавливать в байпасном узле с естественной циркуляцией. Он обладает очень низким уровнем гидравлического сопротивления, поэтому его монтаж здесь вполне уместен. Для подпитки требуется установка устройств тарельчатого типа, т. к. она имеет повышенное сопротивление.

Если выбран лепестковый клапан, то нужно помнить, что его монтаж осуществляется горизонтально. При этом головка гайки для технического обслуживания должна быть в вертикальном положении, в противном случае клапан не сработает, а теплоноситель потечёт в обратном направлении.

Чугунные агрегаты лучше не покупать. Их существенными минусами являются большой вес и ненадёжность в эксплуатации, т. к. они быстро ломаются.

Правильное расположение устройства необходимо сверять по стрелке. Она должна быть на корпусе изделия. В её направлении и будет течь вода.

В системах отопления с естественной циркуляцией нельзя устанавливать пружинные приборы. Из-за сильного сопротивления вода просто остановится и не сможет преодолеть клапан.

необходимо регулярно очищать от налёта и грязи в виде песка

Можно сделать вывод, что в небольших частных домах с маленькой площадью помещения затворная арматура не понадобится. В этом случае можно только врезать клапан на трубопровод подпитки, хотя и это не является обязательным, но может спасти от некоторых непредвиденных ситуаций. Если схема усложнена установкой бойлера косвенного нагрева, тёплого пола или другого дополнительного контура, а также второго котла, то установка клапана может понадобиться в том случае, когда нет гидрострелки или буферной ёмкости.

https://youtube.com/watch?v=xxy5k0qzI8Q

Виды клапанов

В зависимости от исполнения запирающего устройства существуют следующие виды обратных клапанов:

тарельчатые;
гравитационные (лепестковые);
шаровые;
двустворчатые.

Тарельчатые устройства перекрывают проходное сечение с помощью диска, входящего в седло с уплотнителем. Изнутри диск прикреплен к штоку, свободно движущемуся во втулке. На нем между тарельчатым элементом и корпусом находится пружина цилиндрической или конической формы, надежно прижимающая диск к седлу.

Затворы с диском в качестве запирающего элемента производятся двух типов: проточный и подъемный. В клапане с прямым протоком жидкости диск закрывает одно из входных отверстий, а во время открывания теплоноситель движется без изменения направления. Изделие часто применяется в системах отопления и ГВС, его назначение – предотвращение паразитных потоков в схемах с несколькими котлами. Конструкция изделия показана на рисунке:

В подъемных устройствах затвор расположен внутри арматуры и находится в горизонтальном положении. Поток жидкости подпирает «тарелку» с пружиной снизу, поднимает ее и устремляется вверх. После преодоления препятствия вода снова поворачивает и продолжает путь в прежнем направлении. Такие клапаны, как правило, задействованы в обвязке котлов средней или большой мощности и редко устанавливаются в частных домах.

Малое сопротивление гравитационного обратного клапана обусловлено пружиной с очень малой упругостью. В некоторых моделях ее нет вовсе, устройство работает за счет двух сил: тяжести и давления обратного потока, буде такой появится. Крышка с уплотнителем, закрывающая проход жидкости, подвешена верхней частью к оси и слегка подпружинена. Гидравлическое сопротивление потоку – минимальное, кроме того, рабочее сечение канала практически не уменьшается. Но есть и другая сторона медали: арматура может функционировать только в горизонтальном положении.

По сути, шаровый клапан обратного давления мало чем отличается от тарельчатого. Роль запирающего элемента здесь играет не диск, а шар. Например, во фланцевом клапане диаметром 50 мм и более шар, изготовленный из каучука или алюминиевого сплава, свободно перемещается по наклонному каналу. Во время «правильного» движения воды он находится под верхней крышкой изделия, пружина сжата. В тот момент, когда поток меняет направление, обратный клапан с шариком закрывается за счет того, что пружина распрямляется, последний опускается и садится в седло.

При всех своих достоинствах и простоте конструкции данные изделия очень редко устанавливаются в системы отопления частных домов. Сфер, в которых они применяются, несколько: это водопровод, канализация и отопление. Обычно шариковые клапана ставятся в системах теплоснабжения либо других сетях промышленных предприятий.

Для установки в трубопроводах большого размера и для работы в системах с повышенным давлением предназначаются двустворчатые клапаны. В них проходное сечение пересекает ось, на которой установлены 2 подпружиненные створки. Принцип действия все тот же: створки открываются под воздействием давления теплоносителя. Если из-за каких-то обстоятельств жидкость пойдет в другую сторону, то створки быстро захлопнутся и поток будет заблокирован.

Модификации обратных клапанов и производители

Среди популярных производителей клапанных устройств обратного типа можно выделить следующие компании:

Tecofi (Франция);
FAF (Турция);
FERRO (Польша);
Вестшинторг (Республика Беларусь).

Если говорить о наиболее популярных моделях, то ими являются клапаны ДУ32, 50, 80, производимые французской компанией Tecofi. Данные модели, для изготовления которых используется нержавеющая сталь, отличаются практичностью, высокой надежностью и длительным сроком службы, что и делает их столь популярными среди отечественных потребителей.

Типовая конструкция межфланцевых клапанов Tecofi: корпус- чугун EN-GJL-250, створки- ковкий чугун EN-GJS-100-15 или нержавеющая сталь

Основными параметрами, которые оказывают влияние на стоимость клапанных устройств обратного типа, являются:

назначение;
конструктивное исполнение;
материал изготовления;
размеры клапана и поперечное сечение его посадочных отверстий.

ДУ50 Корпус обратного клапана данной модели (16Ч42Р) выполнен из чугуна, а его затворная часть – из латуни. Благодаря изготовлению затворной части ДУ50 из нержавеющего материала использовать его можно для оснащения трубопроводов, по которым транспортируются вода и пар. Работать обратный затвор данной модели может при температуре рабочей среды, превышающей 225°, и при давлении, составляющем 1,6 МПа.

Устанавливают такой обратный клапан как на горизонтальные, так и на вертикальные трубопроводы. При этом на вертикальных трубопроводах он располагается входным патрубком вниз, а на горизонтальных ось вращения его захлопков должна находиться в горизонтальной плоскости.

Особенности монтажа двухстворчатого клапана ДУ50 вблизи изгиба трубопровода

ДУ80

Клапан обратный межфланцевого типа ДУ80, корпус которого выполнен из оцинкованной стали или чугуна, а уплотнительный элемент изготовлен из резины, может использоваться для установки на трубопроводах, по которым транспортируется горячая и холодная вода. Максимальная температура рабочей среды, которую выдерживает ДУ80, составляет +90°, а максимальное давление – 1,6 Мпа.

ДУ100

Этот обратный клапан дискового типа имеет элементы, изготовленные из стали с гальванопокрытием. ДУ100 может использоваться в трубопроводах, по которым транспортируются холодная и горячая вода и пар, способен выдерживать давление 1,6 МПа и температуру, составляющую +130°.

ДУ150

Корпус межфланцевого обратного клапана данной модели, применяемого для оснащения трубопроводов различного назначения, выполнен из чугуна, а запорные элементы, представляющие собой две подпружиненные створки, – из нержавеющей стали. ДУ150 используется также для оснащения трубопроводов, по которым транспортируются нефтепродукты, и может устанавливаться как в горизонтальном, так и в вертикальном положении. Рабочее давление, при котором может эксплуатироваться обратный клапан данной модели, равно 1,6 МПа.

Специфика опасностей, от которых защищает обратный клапан межфланцевый

Поток жидкости в технических магистралях может сменить свое направление из-за разных причин. Например, в трубах отопительной системы несущая тепло жидкость должна течь непрерывно, что обеспечивается работой особых насосов. Насосы направляют давление на поток, чтобы он двигался. Если в одной из помп возникнет неисправность и она остановится, в трубе образуется воронка вихревого типа, а разность давлений спровоцирует реверс потока в обратную сторону.

Гидроудары представляют собой ударную волну, возникшую из-за резкой смены давлений в трубопроводе. Такая волна имеет достаточную силу, проходит по всей длине трубы. Крепкие участки устоят перед ней, изношенные области могут оказаться серьезно повреждены.

Гидроудары в водопроводных магистралях возникают с определенной периодичностью, поэтому в них и монтируются запирающие межфланцевые механизмы, которые берегут трубы от преждевременного износа, аварий. Запоры с двух сторон изолируют участок трубы, где возник перепад давления, не позволяют ударной волне распространиться по магистрали, повредить ее.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

Латунные — надежные и износостойкие, чаще всего применяются в быту.
Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

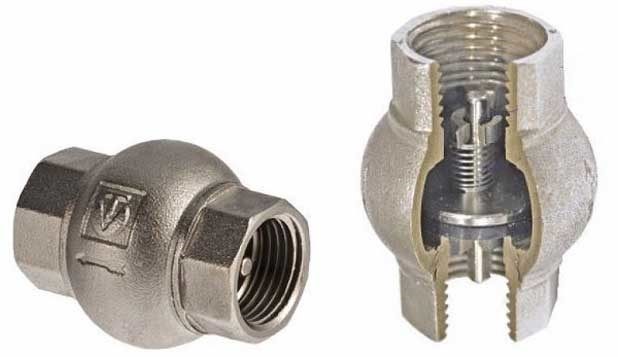

Муфтовый обратный клапан

Преимущества и недостатки

Обратный клапан с фильтром позволяет предотвратить заклинивание пластины в каком-либо положении

Обратный клапан имеет недостатки и достоинства, общие для всех типов устройств. В стояк не будет поступать горячий поток, если там протекает холодная жидкость. Так продлевается работоспособность системных элементов, которые рассчитаны на определенную температуру. Устройства монтируются просто и не создают шума при прохождении жидкости. Обратные клапаны решают проблему только на конкретном участке, для других контуров ставятся дополнительные регулирующие устройства.

Некоторые механизмы допускают возникновение гидравлического удара при проходе потоком рабочего узла, но эта особенность клапана вредит только системе с большим диаметром. Клапаны загрязняются от водяного потока, если в системе работает энергоноситель без пропиленгликоля или других добавок. В этом случае диск или пластину может заклинить в открытой или закрытой позиции.

https://teplowood.ru/obratnyj-klapan-dlya-otopleniya.html
https://montagtrub.ru/obratnyj-klapan-sistemy-otopleniya-vidy-montazh/
https://gscomplect.com/kakoy-obratnyy-klapan-luchshe-dlya-otopleniya/
https://official-teplodar.ru/ustranyaem-voznikayushhie-neispravnosti/obratnyj-klapan-v-sisteme-otopleniya-princzip-raboty-i-kogda-primenyat
https://ProUteplenie.com/otoplenie/obratnyy-klapan-v-sisteme-otopleniya
https://oboiman.ru/teplo/obratnyj-klapan-dla-otoplenia-vybor-ustanovka-princip-raboty.html

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

Диск входит в седло, которое укомплектовано уплотнителем.
Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

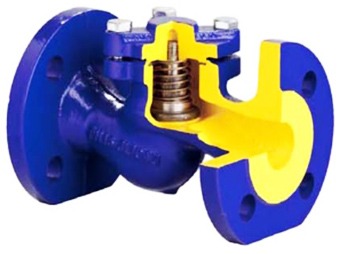

Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

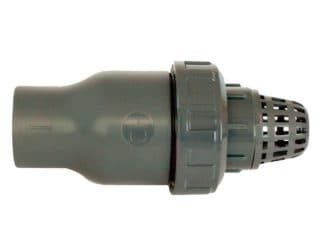

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

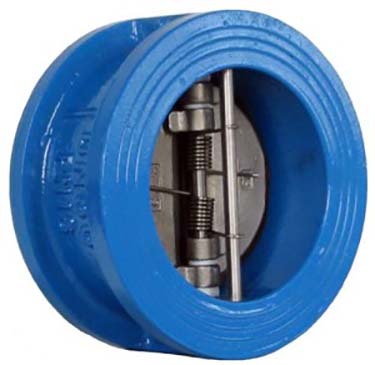

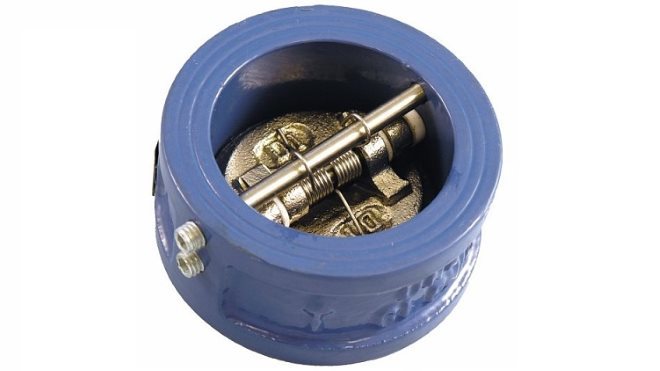

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления

Где нужно устанавливать

При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
После счетчика воды, для защиты от гидравлического удара
На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
На самом входе всасывающей трубы
В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Порядок работ (инструкция пошагово)

Приготовить фитинги нужного диаметра.

На резьбу намотать уплотнитель (лён, фум-лента, нить)

С помощью фитинга закрепить обратный клапан

Открыть кран и проверить нет ли протечек

Сначала нужно кранами перекрыть поток воды
при необходимости слить из системы
Потом откручиваем гайки.
Демонтируем фланцы или фитинги
Снимаем обратный клапан.
Если есть возможность меняем вышедшие из строя детали (например, пружину)
Собираем в обратном порядке.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

Первым делом просто соберите все, как должно быть.
Дальше замеряйте расстояние от клапана, до выпуска в стояк.
Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Материал

Материал, из которого изготовлен корпус детали затвора, влияет на его прочность, коррозионную стойкость и срок службы:

Нержавейка. Мало подвержена коррозии, может применяться в активных средах и при высоких температурах. Используется на трубах до 40 см в диаметре. Отличается высокой ценой.
Латунь. Дешевле нержавейки, имеют высокую коррозионную стойкость. Прочность заметно ниже, но вполне достаточная для бытовых систем
Чугун. Оливки из чугуна имеют высокую прочность и низкую цену, но отличаются большими габаритами и массой. Используются в тех местах, где вес и размер большого значения не имеют. Из-за особенностей технологии литья, минимальный размер- 4 см. В частных системах практически не применяются.
Пластик. Такие изделия дешевы, но не отличаются высокой долговечностью и теплостойкостью. Лучше применять приборы с металлическими деталями.

Несмотря на большую цену таких клапанов, их имеет смысл использовать. Они обеспечат заметно больший срок бесперебойной работы и не заставят разбирать систему для ремонта посреди отопительного сезона.

Источник

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры. Также устанавливают подпиточный клапан для системы отопления, который в определенных случаях просто необходим.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Чем сложнее схема отопления, тем больше в ней присутствует различных элементов, обеспечивающих ее надежную работу. Один из таких элементов – всем хорошо знакомый обратный клапан для отопления. Но обычно знакомство домовладельцев с данным устройством ограничивается общим понятием, что клапаны «пропускают воду в одну сторону, и не пускают в другую». Между тем они бывают разных конструкций и различного назначения, поэтому наш материал призван более глубоко ознакомить потребителей с этим видом водопроводной арматуры.
