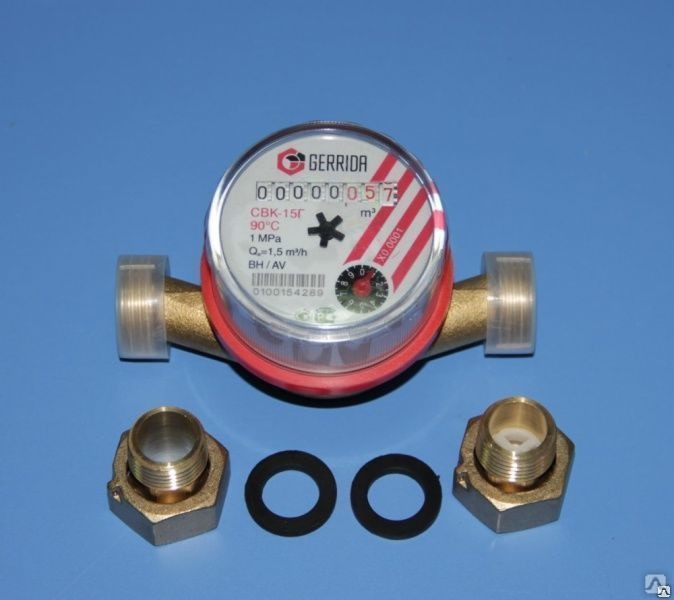

Счетчики воды с обратным клапаном

Порядок установки обратного клапана

Несмотря на простоту конструкции устройства, применяемого в комплекте с водомером, эффективная и долговечная его работа невозможна без предварительного монтажа с фильтрующим элементом. Некоторые модели клапанов предусматривают конструкционно дополнительные сетчатые фильтры, входящие в комплектацию устройства. Это гарантирует длительную работу и защиту данного элемента от загрязнений.

Но в большинстве случаев применяется дополнительный фильтр, монтируемый перед водяным счётчиком. Обратный клапан устанавливается после водомера.

Схема монтажа обратного клапана

Монтаж всего комплекса узлов, включающих фильтр, счётчик и обратный клапан, выполняется в такой последовательности:

перекрывается подача воды закрытием крана на врезке в магистральный водопровод;
отрезается болгаркой небольшой участок трубы после крана;
оставшийся отрезок выкручивается из запорного устройства;
устанавливается фильтрующий элемент. Положение узла относительно оси вращения регулируется подмоткой. Герметичность соединения обеспечивает фум-лента;
в фильтр вкручивается штуцер с накидной гайкой, затем монтируется водомер. Необходимое количество оборотов с выбором оптимального расположения прибора учёта обеспечивается аналогичным образом;
после подсоединения к выходному патрубку ещё одного штуцера с накидной гайкой монтируется обратный клапан;
открывается подача воды постепенным открытием крана, чтобы не допустить гидравлического удара. Проверяется герметичность соединений.

После монтажа оборудования необходимо вызвать представителей контролирующей организации для наложения пломб и составления акта об установке индивидуального прибора учёта.

Отличия от механического водомера

Первым, и самым существенным отличием, является наличие электронной приборной панели на электронном счетчике, и ее отсутствие на механическом. Это табло дает возможность вывести показания в удобную плоскость, передать их по Wi Fi, или через проводную сеть на любое подключенное устройство.

Некоторые модели передают данные сразу поставщику услуг. Электронные водосчетчики требуют наличия аккумулятора или постоянного источника электроэнергии.

Справка! Размер обоих видов счетчиков примерно одинаковый. Поэтому, в случае замены механического водомера на электронный, дополнительное пространство не понадобится.

Сравнительная таблица механического и электрического счетчика:

Механический	Электронный
Ценовая категория	Бюджетный, дешевый	Дорогой
Точность измерений	Точность колеблется, может со временем ухудшиться	Показания точные, не ухудшаются
Удобство использования	Показания снимаются только на самом устройстве, вручную.	Возможность вывода электронной панели с показателями в удобное место. Передача данных через интернет, проводное соединение и напрямую водопоставляющей компании.
Потребность в электроэнергии или аккумуляторе	Отсутствует	Потребность в постоянной подаче электричества или периодической смене (подзарядке) аккумулятора
Периодичность поверки	От 4 до 7 лет	До 10 лет, без потребности в снятии всего механизма

Задачи механизма

Несмотря на свою конструкционную простоту, элемент выполняет массу функций:

отсекает потоки как запирающий вентиль в реверсном направлении;
разделяет трубопровод на необходимые функциональные отрезки;
защищает приборы от гидроударов.

Водомеры с обратным клапаном очень популярны. Дополнительный элемент в них играет роль отсекающего вентиля либо запасного регулятора. Его установка обеспечивает более стабильную работу водяного счетчика и исключает корректировку показаний пользователем. Ведь реверс потока, возможно, приведет к тому, что измеряющие лопасти начнут вращаться наоборот, а значит, показания счетчика изменятся. Неудивительно, что необходимость установки счетчика с обратным клапаном даже регламентируется водоканалов в технических условиях на подключение.

Оправдана установка обратного клапана и в том случае, если водопроводная система проблемна, склонна к появлению воздуха в системе или гидравлическим ударам. В этом случае прибор, расположенный сразу после обратного клапана (в данном случае водосчетчик) не пострадает при перепадах давления.

Рекомендуем интересную статью для прочтения: Счетчики на горячую воду с термодатчиком

Нужно ли устанавливать обратный клапан при установке счетчиков воды

Прежде чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах.

Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении.

Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.

Обратные клапаны устанавливаются на трубопроводы с холодной и горячей водой

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
слить из трубопровода остатки воды;
к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Схема монтажа обратного клапана

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны.

Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления.

Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества.

Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры. С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Сборка узла с водосчетчиком, фильтром и обратным клапаном

Подробности установки

Нюансы монтажа

Приборы требуют соблюдения нюансов при установке. Выделяют такие требования:

1.лучше устанавливать устройство горизонтально.

2.запрещена установка вниз циферблатом.

3.перед счетчиком следует ставить фильтр грубой очистки.

4.перед счетчиком надо оставить участок, который равен пяти диаметрам прохода прибора.

5.если диаметр водопровода и прибора различны, надо применять переходники, монтируемые вне зоны прямого перехода счетчика с контролем.

Внимание! Выбирая устройство, опираются на объем воды, который расходуют, поэтому диаметры устройства и трубопровода могут отличаться по размеру

Этапы монтажа

На этапе установки следует соблюдать нюансы. Выделяют такие советы, как:

1.после окончания монтажных работ следует испытать водопровод.

2.для установки подходят прямые зоны трубопровода для защиты от воздействия турбулентности, сделает работу счетчика корректной.

3.на местах для установления равновесия запрещено устанавливать арматуру в виде затворов, датчиков.

4.головка устройства должна располагаться сверху при горизонтальной установке.

если счетчик устанавливают вертикально, либо на местах с уклоном, рекомендуют ставить устройства с датчиком передачи показаний на расстоянии.

Нужен ли обратный клапан при установке водосчетчиков: разбираемся в вопросе – Металл Профи

Во многих случаях при монтаже прибора учета нужен обратный клапан на счетчик воды. Основная цель монтажа клапана – не позволить воде течь в обратную сторону. Он защищает элементы водопровода от гидроудара и смягчает его последствия.

Счетчики воды с обратным клапаном — конструкция, особенности

Монтаж счетчиков воды всегда оправдан, ведь это ваша экономия. Установка счетчиков воды с обратным клапаном еще более оправдана, ведь так вы обеспечиваете безопасную эксплуатацию системы. Клапан не позволяет воде течь в обратном направлении.

Значит, и вмешательства в работу счетчиков исключены (невозможно «отмотать»), и трубопровод надежно защищен от перепадов давления. Сложно представить, как будет функционировать «холодный» водопровод при наличии счетчика, если в ней не будет обратного клапана.

Конструкция: особенности

Обратный клапан — это автоматический предохранитель, запорный элемент, делающий невозможным реверс жидкости в системе. Элемент очень прост конструкционно, но очень эффективен. Благодаря его установке некоторые процессы в трубопроводах частично автоматизируются.

Вам не придется контролировать ток воды и доказывать проверяющим, что вы ничего не отматывали, ведь это технически невозможно. Даже выглядит опорный клапан как запорная арматура, вот только сам запирающий вентиль отсутствует.

Это не скажется на стабильности или герметичности устройства.

Среди конструкционных особенностей стоит отметить:

запорным элементом является пластинка, золотник либо шар;
запорный элемент располагается, чтобы поток автоматически перекрывался в реверсном направлении сразу после водомера;
работа клапана обеспечивается пружиной, регулирующей запорный элемент.

Так, если вода движется в рабочем направлении, то пружина ослабевает под сильным напором, и запорный элемент пропускает поток. Как только поток останавливается, пружина сжимается, и запорный элемент возвращается. В полностью закрытом положении золотник надежно блокирует ход воды — так же, как и вентиль. Открывается он исключительно в рабочем направлении, поэтому реверс исключен.

Для водопровода чаще всего используют лепестковый клапан, надежный и простой в использовании. Среди преимуществ также следует отметить функциональность, практичность и нетребовательность в эксплуатации, невысокую цену (сравнимую с большинством водопроводных фитингов), быстрый монтаж.

Однако учитывайте, что лепестковые модели не смогут полноценно работать с загрязненной средой, поэтому в систему вводят дополнительные фильтры. Они понадобятся и в стандартной водопроводной системе. Ведь все знают о состоянии общедомовых труб, по которым с водяным потоком циркулирует ржавчина.

Почему необходим учет воды?

Существует закрытая и открытая система теплоснабжения. В закрытой системе теплоснабжения, как правило, подогрев воды происходит за счет того, что в бойлерной дома или центрального теплового пункта трубы энергетиков (по которым горячая вода приходит к нам в отопительные радиаторы) специальным образом соприкасаются с трубами водоканальщиков (по которым течет очищенная питьевая вода).

Вопреки распространенному в народе поверью, что холодная вода «чистая», а горячая «грязная» (непитьевая), по сути, и холодная, и горячая вода в таких системах притекают в дом по одной трубе и не имеют сколько нибудь существенных различий. Другое дело, что из- за какой-то неисправности труб в бойлере может происходить смешение отопительной воды с питьевой, но это аварийная, а вовсе не нормальная ситуация.

Для обнаружения таких ситуаций в отопительную воду время от времени добавляется краситель.

Существуют также системы открытого теплоснабжения, где горячая вода действительно поступает в кран из отопительного контура, и тогда пить ее нельзя. В большинстве городов система отопления закрытая.

Если вы не уверены, какая система в вашем городе, позвоните в ЖЭК и узнайте. Если у вас в старом доме на старой батарее поставлен кран, это вовсе не значит, что система открытая, и тем более что вы можете этим краном пользоваться. Нет, он предназначен для специалистов жилищных служб.

А самовольное получение воды из закрытых систем теплоснабжения является ни много ни мало государственным хищением, то есть преступлением, которое преследуется по закону. Ведь отопительная вода поступает к нам в дом не от водоканала, а от энергетиков.

А системы энергетиков спроектированы в расчете на то, что попавшая в дом горячая вода (они вообще не именуют ее водой называют энергоносителем) в целости и сохранности возвратится обратно (только уже охлажденная), с тем чтобы ее снова нагрели и отправили в путешествие по теплотрассам. И если энергоноситель где-то теряется, то энергетики, конечно, ищут, кто, где и почему эту воду потерял.

В ряде сел и небольших городов есть отопление, но нет горячего водоснабжения, то есть горячая вода поступает из котельной только в батареи. Брать эту воду из батарей в таком случае также противозаконно. Кроме прочего, она непригодна к употреблению и может содержать в себе массу вредных веществ, ведь она в принципе нерассчитана на то, чтоб ее потребляли таким образом.

Плата за холодную воду состоит из двух компонентов: плата за водоснабжение и за водоотведение (канализацию). Эти деньги идут водоканалу. Плата за горячую воду (при закрытых системах отопления) включает в себя плюс к этому еще один компонент плату за подогрев воды. Деньги за подогрев получают энергетики.

При открытых системах отопления холодное водоснабжение оплачивают водоканалу, горячее водоснабжение энергетикам, а водоотведение и холодной, и горячей воды водоканалу. Тарифы (стоимость литра или кубометра) и нормативы (среднее количество потребляемой воды) утверждаются и вводятся в действие национальным регулятором и местными властями.

С помощью водосчетчиков (или, иначе говоря, расходомеров) ведется учет питьевой, сетевой и сточной воды (как холодной, так и горячей). По устройству механизма учета расхода воды водосчетчики подразделяются на тахометрические, электромагнитные, волюмометрические, ультразвуковые, комбинированные и счетчики перепада давления или диафрагменные.

Что это такое

Мы обсуждаем несложное приспособление, пропускающее воду в одном направлении и блокирующее противоток.

Обратный клапан для систем водоснабжения и отопления конструктивно может относиться к одному из трех типов:

Изображение	Описание
Движение затвора вдоль оси водопровода обеспечивает арматуре минимальный размер	Пружинный: латунный или пластиковый затвор движется по отношению к седлу поступательно и снабжен возвратной пружиной. Достоинства решения — дешевизна, компактность и возможность установки в произвольном положении, недостаток же состоит в том, что этот клапан пропускает воду лишь при значительном перепаде давлений. Дело в том, что потоку воды нужно преодолеть сопротивление возвратной пружины.
Роль затвора выполняет свободно перекатывающийся в корпусе шар	Шариковый: затвор представляет собой шар, движущийся в трубке. Для срабатывания установленного в горизонтальном положении шарикового клапана, нужен минимальный перепад давлений. Недостаток конструкции — в том, что этот вид арматуры можно устанавливать лишь в определенных положениях.
Конструкция с поворотным затвором	Поворотный: затвор поднимается при протоке воды и опускается, перекрывая седло, под собственной тяжестью. Как и шариковый, поворотный клапан имеет ограничения по положению установки.

Узнать больше об этом виде водопроводной арматуры вам поможет видео в этой статье.

Как выбрать

Обратный клапан подбирается с учётом следующих характеристик:

диаметра условного прохода и резьбы патрубков на трубопроводе и счётчике;
предельного и минимального рабочего давления, указанного в технических параметрах устройства применительно к особенностям конкретного водопровода;
соответствия установленным стандартам качества.

Особенности использования обратного клапана в зависимости от диаметра условного прохода представлены в таблице:

Диаметр условного прохода, в дюймах	Особенности применения
1/2	Нечасто используемое изделие с низкой проходимостью.
3/4	Изделие с приемлемыми техническими параметрами, наиболее подходящее для квартир МКД.
1	Самый ходовой типоразмер устройства.
1 1/4	Применяется в масштабных водопроводных сетях, преимущественно в частном секторе.
2	Устанавливается на дачах и домах сельской местности, потребляющих воду из скважины.

Изделие подбирается индивидуально под конкретные условия эксплуатации. Выбор устройства необходимо поручить квалифицированному водопроводчику. Предварительно требуется изучить техническую документацию водомера, разработанную заводом-изготовителем, и условия эксплуатации устройства, с учётом характеристик водопроводной сети.

Задачи механизма

Несмотря на свою конструкционную простоту, элемент выполняет массу функций:

отсекает потоки как запирающий вентиль в реверсном направлении;
разделяет трубопровод на необходимые функциональные отрезки;
защищает приборы от гидроударов.

Рекомендуем интересную статью для прочтения: Счетчики на горячую воду с термодатчиком

Установка водосчетчика является хорошим решением, помогающим сэкономить денежные средства при оплате коммунальных услуг. Часто при использовании усреднённого тарифа платить приходится больше, чем потребитель реально использует в своей повседневной деятельности. При монтаже возникает вопрос, нужен ли обратный клапан на счетчик воды, и для достоверного ответа надо разобраться в особенностях и предназначении этой технической конструкции.

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

рабочее, пробное и номинальное давление закрытия;
диаметр посадочной части;
условная пропускная способность;
класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

приобрести счетчик и все необходимые детали;
договориться и оплатить отключение стояка холодной/горячей воды (обращаетесь в эксплуатационную кампанию, назначаете дату и время);
установить счетчик, включить воду;
вызвать представителя водоканала или ДЭЗа (в разных регионах по-разному) для его опломбировки, получить акт ввода в эксплуатацию на руки;
пойти с актом и паспортом прибора учета (должен стоять серийный номер, штамп магазина, дата заводской поверки) в ДЭЗ и поставить водомер на учет.

Самостоятельная установка счетчиков на воду не запрещена

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

Особенности конструкции

Материал корпуса

Самым распространённым материалом из которого делают корпус обратного клапана латунь. Данный материал обладает высокой устойчивостью к воздействию химических веществ, которые могут находится в воде (минеральные соли, кислород, соединения железа, марганец сера и другие).

титан, чугун, сталь, бронза в основном применяется в промышленных системах

Пластик применяют в полипропиленовых трубопроводах с температурой воды до 90 градусов

Резиновая или силиконовая уплотнительная прокладка.

Устройство обратного клапана

Затворный элемент

Бывает в форме шара, конуса, «тарелки». Также в насосных станциях и в системах водоснабжения используются двухстворчатые обратные клапаны. У них затвор в форме двух полукруглых фрагментов. Чаще всего изготовлен из латуни

Возвратный механизм.

Что бы вернуть затвор закрытое состояние, в устройстве имеется пружина

Для изготовления пружины (важного элемента затвора) чаще всего используют нержавеющую сталь. Но также есть модели где под давлением затвор поворачивается на шарнирах

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:

СНиП 2.04.01-85;
СП 30.13330.2012;
СП 30.13330.2016.

Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

На сегодняшний день при обустройстве водопровода действует Свод Правил (СП) 30.13330.2016.

В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

на проектирование внутреннего водопровода на вновь строящихся объектах;
на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.

Дальнейшие же пункты документа перечисляют точные места монтажа. Именно пункт 7.1.9 посвящён обратным клапанам, которые устанавливают:

на водопроводах, подающих жидкость к групповым смесителям;
на циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.

Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.

Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.

На основании чего могут потребовать монтаж?

Единственным пунктом СП 13.13330.2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.

Там сказано, что использование счётчиков в комплектах со встроенным обратным клапаном, а также установка дополнительной защиты от манипулирования с показаниями может быть осуществлено по требованию снабжающей организации.

Важными в пункте являются два условия:

организация должна отпускать воду непосредственно абоненту;
требования должны быть согласованы с органами местного самоуправления.

В каждом конкретном случае необходимо ознакомиться с местным законодательством, чтобы принять решение стоит или нет бороться с поставщиком из-за «лишнего» прибора.

В Москве, например, порядок оплаты приборов и монтажа определён отдельным Законом №35 от 5.07.2006. Судебные процессы, в той или иной мере рассматривающие необходимость обратных клапанов — не редкость.

Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.

Что может предпринять снабжающая организация?

Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.

В Постановлении Правительства N 776 от 4.09.2013 «Об утверждении правил коммерческого учёта…» есть п.49, согласно которого узел учёта может быть признан вышедшим из строя.

Например, в таких:

счётчик перестал отображать показания;
есть признаки несанкционированного вмешательства в работу приборов учёта;
нарушены пломбы;
механическое повреждение приборов и т. д.

В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.
