Обратный клапан своими руками: пошаговая инструкция по сборке

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

Тройник с внутренней резьбой.
Для седла затвора нужно взять муфту с наружной резьбой.
Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
Через противоположное отверстие сначала вставляют шарик, а затем пружину.
Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
Стрелка на корпусе прибора должна совпадать с направлением движения воды.
Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

А конкретное его место определяете по параметрам системы и по удобству обслуживания

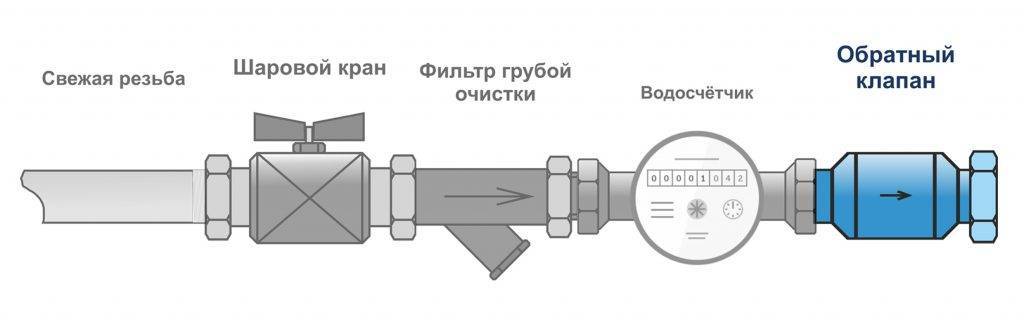

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

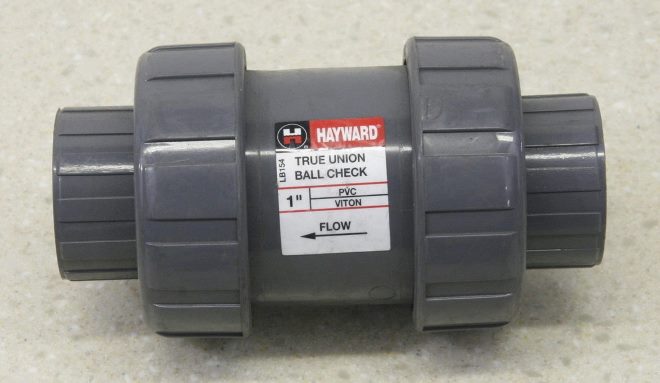

Клапан обратный шаровый химически стойкий из ПВХ

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Изготовление обратного клапана

Чтобы сделать обратный клапан, воспользуемся стандартным тройником с внутренней присоединительной резьбой.

Рис.1. Тройник как корпус обратного клапана

Подготовка заборного патрубка

Перед его установкой нужно подготовить посадочное место для запирающего шарика в следующем порядке:

Зажать деталь в тиски за гладкую часть. Сверлом, диаметр которого на 5 – 6 мм больше внутреннего диаметра патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60о (стандартная заточка сверла). В отверстии поместить шарик и несколько раз легко ударить по нему молотком. При этом образуется ровное посадочное место для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком

Важно! Степень деформации патрубка не должна распространяться на форму трубы, то есть, ее наружные размеры должны остаться неизменными

Изготовление пружины

При подборе материала для этого изделия предпочтительна нержавеющая неотожженая проволока диаметром 0,5 – 0,8 мм. В таком состоянии она остается достаточно упругой и долго сохраняет это свойство, в то же время отожженная быстро их потеряет. Сделать ее можно так:

Замерить внутренний диаметр тройника.
Подобрать стержень, диаметр которого составляет 0,65 – 0,7 от замеренного размера на тройнике.
Зажать стержень в тисках, просверлить отверстие диаметром чуть больше диаметра выбранной проволоки, которая должна свободно в него входить.
Вставить конец проволоки в отверстие, загнуть.
Плотно, виток к витку, намотать проволоку на стержень, снять с него не отрезая конца.
Замерить параметры пружины: диаметр на два миллиметра меньше внутреннего размера тройника; длина должна обеспечивать удерживание шарика во входной части при полном сжатии. Это позволит удержать его в корпусе при работе насоса.
Пружину обрезать в размер по длине. Крайние витки подогнуть внутрь на ¾ диаметра, зашлифовать.

Сборка клапана

установить всасывающий патрубок;
установить заглушку на противоположном выходе, предварительно разместив внутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, при необходимости – растянуть пружину.
регулировка усилия сжатия пружины производится заворачиванием (откручиванием) заглушки.

Рис.2 Устройство обратного клапана

Очевидно, что технология изготовления обратного клапана не содержит в себе сколько-нибудь сложных операций и вполне доступна, чтобы сделать обратный клапан самостоятельно. Недостатком конструкции являются большие габаритные размеры, поскольку на заборный патрубок нужно еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним диаметром обсадной трубы.

Для чего нужен обратный клапан: назначение и устройство

Независимо от конструкции все рассматриваемые фитинги действуют автоматически, передавая поток жидкости лишь по нужному направлению. Срабатывают они от величины давления жидкости, которое должно быть предварительно настроено. В этом случае путь жидкости открывается, а при соответствующем изменении давления – закрывается. Точность регулирования определяется конструкцией устройства.

Устройства продолжают функционировать даже тогда, когда движение жидкой среды в приводной магистрали (например, бойлера) прекращается. Например, вследствие внезапного отключения энергоносителя – сжатого воздуха или электричества. Обратные клапаны работоспособны при действии в разных средах от жидких до газообразных, включая пар или конденсат. В системах канализации они удовлетворительно работают даже если жидкость засорена мелкими фракциями песка.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен

Выбирая подходящую модель, следует на это обращать внимание в первую очередь

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности

Изделие для погружного насоса

Устройство клапанов обратного давления воды

Материалом для штамповки элементов сборного корпуса служит латунь. Сплав обладает устойчивостью к воздействию агрессивных веществ (кислород, минеральные соли, сера, марганец, соединения железа, органика и пр.), которые находятся в воде в растворенном виде или взвешенном состоянии. Наружную поверхность изделия покрывают гальваническим покрытием (никелируют).

Детали золотника выполняют из сплава меди с цинком или высокопрочного полимера. Материал уплотнительной прокладки между запорными дисками — резина или силикон. Пружина сделана из специального сорта нержавеющей стали.

Правила установки обратного клапана на воду

Защитную арматуру применяют в автономных системах водоснабжения, внутридомовых сетях водопровода в многоквартирных домах, с раздельной централизованной подачей холодной и горячей воды. Обратные клапаны устанавливают на всасывающей линии поверхностных и глубинных насосов, перед счетчиками воды, бойлерами, емкостными водонагревателями.

Пружинные клапаны обратного давления воды не имеют трущихся поверхностей, поэтому их можно устанавливать в любом положении (вертикально, горизонтально или наклонно). Стрелка на корпусе изделия указывает направление движения среды, ее вектор должен совпадать с монтажным положением защитной арматуры.

Прибор нуждается в регулярном техническом обслуживании. Устанавливают обратный клапан в доступном для прочистки, ревизии, ремонта или замены месте.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.
