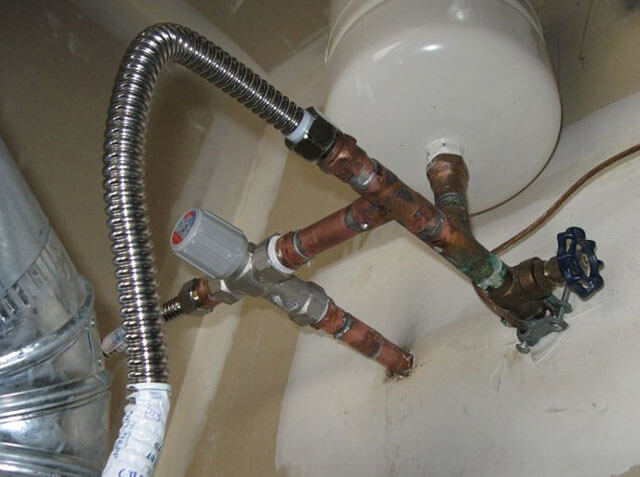

Монтаж внутреннего водопровода из гофрированной нержавеющей трубы

Какие лучше выбрать

Выбор изделия для организации водоснабжения дачного дома обуславливается определенными условиями. Если необходимо проложить наружный водопровод, то преимущество отдается полиэтиленовым ПНД. Но их прокладку следует осуществлять ниже уровня промерзания почвы.

Например, некоторые разновидности материала (металлопластик) не рекомендуется прятать в стенах. Если вы хотите сделать скрытую разводку, то выбор должен падать на надежные технологии

В большей степени необходимо обращать внимание на качество крепления фитинга. Резьбовые соединения в стену лучше не прятать

В этом случае предпочтение отдается полипропилену или меди. Процесс соединения медных труб происходит путем пайки по особой технологии.

Не менее важно учитывать особенность помещения. Например, в бане повышенная влажность

Если проложить металлические, то под воздействием влаги они могут начать ржаветь. Оптимальным решением будет прокладка металлопластом или полипропиленом. Это касается и ванной комнаты.

В кухне условия эксплуатации мягче, чем в бане или ванной комнате. Но здесь учитывается температура подачи воды. На кухне всегда используется горячий водопровод. Как следствие, материал должен справляться с высокой температурой.

То, какие лучше использовать трубы для водопровода, зависит и от существующего напора в сети. Например, в централизованной системе давление колеблется от 2,5 до 7 Атм. В среднем этот показатель равен 4 Атм. В связи с этим выбранный материал должен соответствовать всем требованиям.

Диаметр

Не менее важен и размер. Если неправильно его подобрать, то на каждом метре давление в системе будет падать. Как следствие, это приводит к слабому напору из крана. Этот фактор немаловажен при выборе металлопласта и полипропилена. Особенность их соединения сводится к тому, что на фитинге диаметр сужается. Как следствие, при нормальной ширине самой трубы на переходнике давление будет сильно падать.

Длина

У современных труб выбор длины не представляет серьезную задачу. Некоторые разновидности продаются бухтами, поэтому можно купить ровно столько, сколько хотите. Металлические, полипропиленовые продаются определенными отрезками. Перед закупкой рекомендуется иметь проект разводки водопроводной системы, чтобы подобрать материал по размерам.

Отводы нержавеющие

Отводы из нержавеющей стали – это отрезок трубы, который специально изогнут под определенным углом. Отвод нержавеющий цена которого зависит о размеров, монтируются в местах вертикального или горизонтального поворота магистрали. Могут быть как бесшовными, так и сварными. Внутренний диаметр таких нержавеющих стальных отводов имеет одинаковые значения на выходе и входе и совпадает с диаметром металлической трубы, к которой проводится подключение.

У нас Вы можете купить нержавеющие стальные отводы с необходимыми характеристиками: толщина стенки, угол, диаметр. Отводы AISI 304 используются с углами в 45°, 90° и 180°.

Достоинство арматуры из нержавейки

Фитинги могут изготавливаться из различных видов стали, однако именно нержавеющая соединительная арматура показала себя в эксплуатации наилучшим образом. Преимущество фитингов из нержавейки, по сравнению с изделиями из других металлов, очевидно. Это такие качественные показатели:

1. повышенная устойчивость к гидроударам – вне зависимости от давления потока в трубопроводе соединительный элемент не деформируется;
2. возможность эксплуатации при низких температурах – даже в зимний период трубы будут в полном порядке, их герметичность не нарушится;
3. долговечность службы – эти изделия при корректной эксплуатации служат несколько десятков, а то и сотен лет;
4. легкость – мало весят, за счет этого их легко монтировать и транспортировать;
5. устойчивы к механическим повреждениям – фитинги из нержавейки не бьются, не деформируются;
6. не склоны к коррозии – такие запчасти совершенно не ржавеют, без разницы, при какой влажности они используются; Фитинги из нержавейки
7. изготовлены из экологически чистого материала – эти изделия не излучают вредных веществ, поэтому безопасны для людей и окружающей среды;
8. полная гигиеничность – в таком металле не образуются трещины, что исключает появление вредных бактерий;
9. устойчивость к кислотным и щелочным средам – по трубопроводам с соединениями из нержавейки можно спокойно проводить щелочи, а так же кислоты;
10. высокая прочность – это самое основное достоинство комплектующих из нержавейки.

Возможность сделать самому

Как в новом жилье, так и в старой квартире благополучие в плане коммунальных удобств зависит от того, насколько качественно были выполнены фундаментальные работы. Имеется в виду прокладка электрического кабеля, системы отопления, коммуникаций водоснабжения и канализации. В нашем случае речь пойдет о водопроводных трубах.

Хорошо когда все перечисленное выполнено специалистами при использовании современных разработок, инструментов и профессиональных навыков, позволяющих обеспечить качество монтажа различных линий жизнеобеспечения.

Нержавеющие трубы

Однако эти же современные технологии и разработки, большой ассортимент материалов дают возможность произвести замену трубопровода своими руками. Разумеется, для этого необходимо провести подготовительные работы по ознакомлению с информацией об имеющихся новинках, способах монтажа, установки. Также приобрести трубы и соединения к ним.

Чаще всего определенный набор инструментов в доме уже присутствует, и покупать приходиться только материалы.

Регламентирующие документы

Информация, касающаяся электросварных стальных изделий, указана в ГОСТ 10705-80. В этом же документе описаны требования, которым должна соответствовать гофрированная продукция для коммуникационных систем, включая водоснабжение и газоснабжение.

Качество продукции определяется по результатам испытаний, которым подвергаются отобранные образцы произведенных изделий.

Качество шва проверяется дополнительным тестированием гидравлическим давлением.

Химический состав стали регламентируется ГОСТ 22536.0.

Отожженная гофрированная труба из нержавеющей стали производится в соответствии с пунктами ГОСТ 9941-81. В них указана информация, касающаяся тепло-деформированных бесшовных изделий.

Основной нормативный документ в этой области – стандарт ISO 10806, принятый Международной Организацией по Стандартизации в 2003 году.

Полиэтилен PE-X

От обычного полиэтилена PE-X отличается сшивкой молекулярной структуры полимера: длинные молекулы при химической обработке или бомбардировке пучками электронов образуют в дополнение к продольным поперечные связи.

В результате меняются физические характеристики пластика; мало того — он приобретает память формы. Если растянуть трубу из сшитого полиэтилена, через короткое время она вернутся к начальному размеру.

Сшитый полиэтилен PEX

Характеристики

• Рабочая температура: 90 градусов (допустим кратковременный нагрев до 100°С);
• Рабочее давление: до 20 кгс/см2;
• Срок службы: не менее 50 лет.

Фитинги

С PE-X применяется два типа фитингов:

Изображение	Описание
Соединения этого типа используют присущую материалу память формы	Фитинг с надвижной гильзой использует пресловутый эффект памяти формы. Фитинг представляет собой латунный или пластиковый штуцер, на который натягивается предварительно растянутая специальным инструментом — экспандером — труба. Возвращаясь к исходным размерам, она надежно обжимает штуцер-елочку; чтобы соединение не могло расстыковаться, труба на штуцере дополнительно фиксируется надвинутой сверху гильзой.
Труба Valtec PEX-EVOH обжата пресс-фитингом	Пресс-фитинги: патрубок обжимается на штуцере нержавеющей гильзой.

Полиэтилен PE

Полиэтилен в силу своей низкой термостойкости используется только на холодном водоснабжении, преимущественно — для монтажа наружных водопроводов (магистралей и вводов водоснабжения, разводки воды для полива по дачному участку и т.д.).

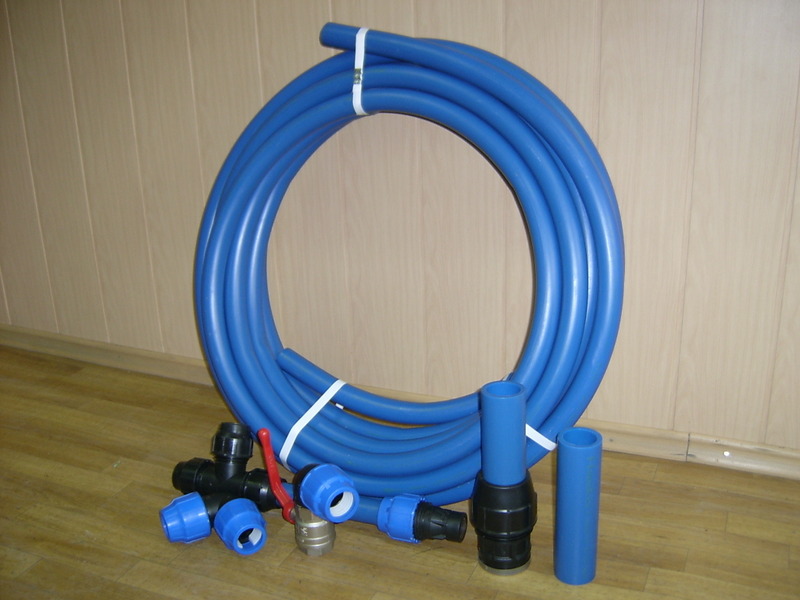

Полиэтиленовые трубы и фитинги для холодного водоснабжения

Характеристики

• Рабочая температура: долговременная — до 40°С, допустим кратковременный нагрев до 60-65 градусов;
• Максимальное давление: до 16 кгс/см2;
• Расчетный срок службы: до 50 лет.

Фитинги

Полиэтиленовые трубы соединяются фитингами двух разновидностей:

Изображение	Описание
Монтаж магистрали водоснабжения на электромуфтовых соединениях	Электромуфтовые: фитинги под раструбную сварку с встроенной нагревательной спиралью. При подаче напряжения на выведенные наружу контакты спираль сплавляет трубу с фитингом в единое целое. Сварка выполняется в полностью автоматическом режиме: сварочный аппарат считывает данные о рабочем напряжении и длительности нагрева из штрих-кода.
Компрессионный фитинг под ручной монтаж	Компрессионные: труба обжимается в раструбе фитинга уплотнительным кольцом резиновым или полиэтиленовым). Фитинги диаметром до 32 мм затягиваются своими руками, без применения инструмента; при больших размерах используется разводной или газовый ключ.

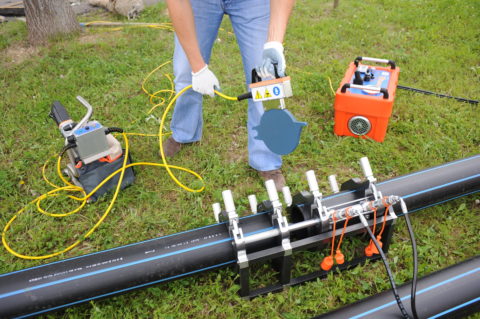

Стыковая сварка полиэтиленового водопровода

Узнать больше о монтаже трубопроводов вам, как всегда, поможет видео в этой статье.

Плюсы и минусы гофрированной трубы для систем отопления

Преимущества профильной трубы для отопления состоят в следующем:

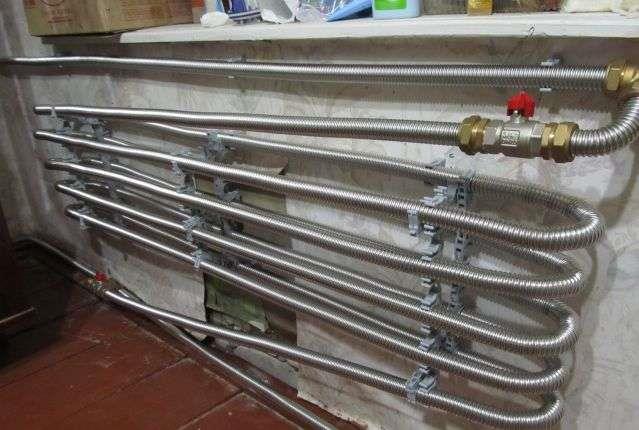

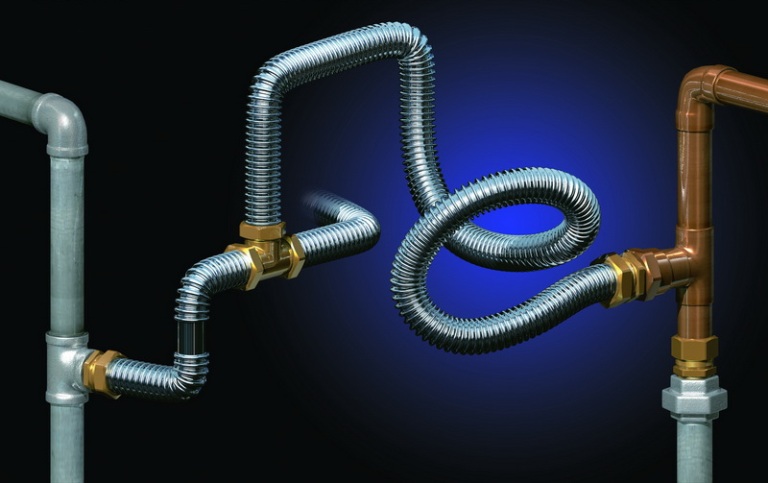

Для сгибания трубопровода не нужны никакие приспособления. Достаточно просто согнуть трубу руками. При этом ее просвет не сузится. Но стоит помнить, что наименьший диаметр изгиба не должен быть меньше трех сечений трубы, например, при сечении гофротрубы 1,5 см минимальный диаметр изгиба составляет 45 мм. Показатель зависит от просвета трубопровода. Его определяют в каждом случае отдельно.
Поскольку элемент можно гнуть, при устройстве разводки используют минимум соединений. Благодаря этому стоимость разводки уменьшается, а надежность и герметичность системы повышается.
Гофру продают бухтами по 50 м. Но можно заказать и более протяженный трубопровод.
Высокая коррозионная устойчивость нержавейки является ее главным достоинством. Однако трубопровод нужно заземлять для защиты от электромеханической коррозии. При скрытой прокладке разводки трубы укладывают в специальную оболочку, которая нужна для защиты от коррозии.
Гофротрубы из нержавейки выдерживают перепады давления и температуры. Магистраль способна выдержать даже процесс размораживания, что позволяет использовать ее в северных регионах.
Простоту и быстроту монтажа, а также демонтажа называют еще одним преимуществом материала. Для стыковки с отопительными приборами и другими участками используют латунные фитинги с силиконовыми или фторопластовыми уплотнительными кольцами. Соединения затягивают разводным или гаечным ключом, добиваясь нужной герметичности.
Внутренняя поверхность почти гладкая (коэффициент шероховатости равен 0,008). Это обеспечивает защиту от появления отложений и заиливания контура.
Гофра из качественного материала прослужит очень долго

Важно использовать надежные и долговечные фитинги.
К плюсам материала можно добавить малый удельный вес и отсутствие шума при циркуляции теплоносителя.
Стоимость трубопровода из гофрированных труб ниже, чем из медных элементов.

Недостатков у гофрированных трубопроводов тоже немало:

• Материал плохо переносит механические повреждения. Из-за этого при открытой разводке трубы на некоторых участках укладывают в специальные защитные кожухи.
• Внешне гофрированные магистрали менее привлекательные, чем элементы из металлопластика, полиэтилена и полипропилена.
• Разводку собирают с использованием разъемных фитингов, а не сварки, поэтому велика вероятность появления протечек в месте соединения. Из-за этого нужно следить за опасными участками и периодически менять прокладки.
• Гофрированная поверхность труб хорошо собирает пыль, а убрать ее не так легко. Для этого используют щетку, а не тряпку. В связи с этим гофротрубы лучше укладывать в специальных коробах или использовать скрытую прокладку.
• Элементы подвержены электрокоррозии, потому что сталь хорошо проводит электрический ток и не имеет устойчивости к некоторым химическим веществам. Для решения проблемы магистраль заземляют, устанавливают диэлектрические прокладки и защитные экраны, нейтральные к агрессивным средам. При этом химический состав жидкости внутри отопительной системы можно контролировать.
• Сталь обладает высокой теплопроводностью, поэтому при транспортировке теплоносителя теряется часть тепла. Для защиты от этого разводку изолируют. Однако в высокой теплопередаче есть одновременно и плюс, ведь из трубы можно сделать отопительный прибор.

Многие недостатки материала можно устранить благодаря используемым мероприятиям. Трубы из гофры приобретают популярность ввиду их многочисленных достоинств.

Технология производства

Подобная продукция изготавливается на автоматизированных линиях. «Человеческий фактор», практически отсутствует, что позволяет выполнять основные технологические операции с высокой степенью точности. Наиболее надёжной считается продукция японских производителей, однако, по критерию Цена/Качество ей «дышит в спину» латвийский товар.

Рассмотрим более подробно базовые этапы производства нержавеющей гофрированной трубы для водопровода.

• сначала стальная лента проходит предварительную обработку. Затем она подаётся на линию формовки. Там лента сгибается и превращается в цилиндрическую заготовку;
• далее основной стык сваривается в автоматическом режиме в специальной среде из инертных газов;
• потом гладкостенная заготовка вальцуется. Для этого используются детали различного диаметра. На выходе в результате получается гофротруба из нержавеющей стали;
• на завершающем этапе материал раскраивается на мерные отрезки, длина которых не превышает 50 метров. Для удобства транспортировки и проведения монтажных работ, отдельные сегменты сматываются в бухты.

Шаг впадин и выступов гофры может отличаться, поскольку разные производители руководствуются своими Техническими Условиями и Стандартами. Однако качество конечного продукта от этого не страдает.

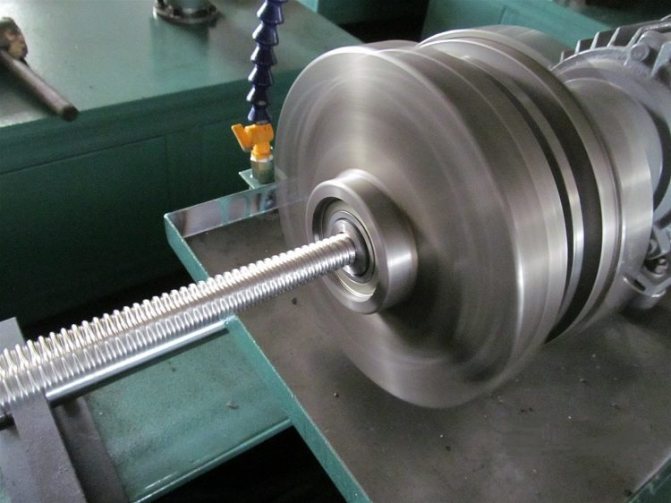

Для получения гофрированной трубы стальная заготовка пропускается через специальные вальцы

Медь

Преимущества меди — долговечность, стойкость к коррозии и бактерицидные качества, способствующие обеззараживанию водопроводной воды. Недостаток — высокая стоимость (от 300 рублей за погонный метр).

Внешний вид медных труб позволяет прокладывать их открыто: водопровод нисколько не портит дизайн помещения

Характеристики

Температура — до 150 градусов;

• Рекомендованное рабочее давление — до 25 кгс/см2 при разрушающем давлении 200 — 240 атмосфер;
• Срок службы оценивается производителями туманным «50+ лет». На практике самые старые медные водопроводы исправно выполняют свои функции больше века без ремонта и утечек.

Фитинги

Изображение	Описание
Монтаж выполнен фитингами под пайку	Фитинги под пайку снабжаются раструбами, образующими зазор с трубой в 0,1-0,5 мм. После зачистки и обработки флюсом труба и фитинг нагреваются в пламени газовой горелки или в потоке горячего воздуха от строительного фена, после чего в зазор между раструбом и трубой вводится пруток припоя. Капиллярный эффект заставляет расплавленный припой заполнить всю полость. После охлаждения мы получаем необслуживаемое соединение с неограниченным сроком службы.
Компрессионный фитинг для меди	Компрессионные фитинги сильно напоминают те, что применяются для монтажа металлопластика. Однако в качестве уплотнения они используют медное кольцо конического сечения. Пластичность меди позволяет ей при затягивании накидной гайки заполнить все неровности соединения и обеспечить герметичность соединения.
Пресс-фитинги и клещи для их обжимки	Пресс-фитинги герметизируются резиновым кольцом. Фитинг обжимается на трубе с помощью механических или электрических клещей.

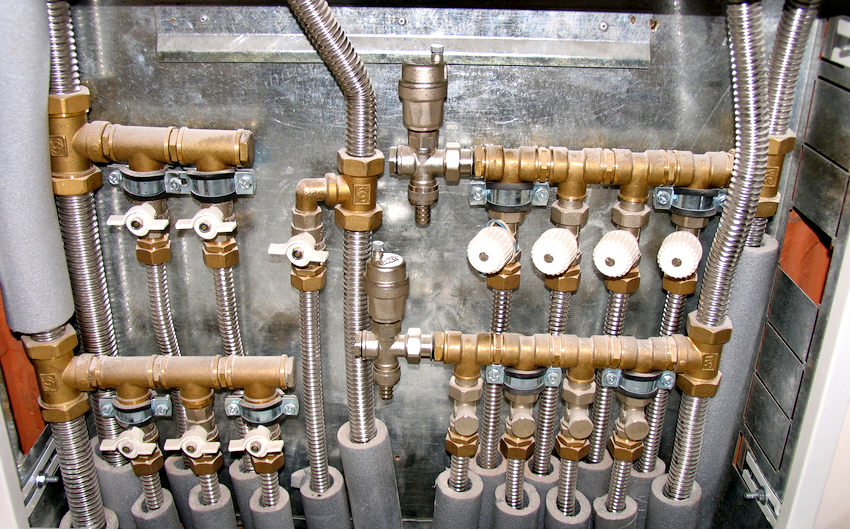

Монтируем систему отопления из гофрированных труб

Проектирование отопительных систем из труб этого типа практически ничем не отличается от проектирования отопления из других материалов. Единственным отличием является способ соединения. Чтобы надёжно скрепить гофрированные трубы из нержавейки, необходимо воспользоваться фитингами, на которых нет штуцера. Трубы этого типа потребуется просто обжать с наружной стороны специальной прокладкой, изготовленной из силикона, выдерживающего высокие температуры.

Алгоритм сборки системы отопления выглядит следующим образом:

1. отрежьте трубу на необходимую длину. Для этого используйте специальный резак по металлу, стоимость которого не превышает одной тысячи рублей;

2. вставьте конец трубы в подготовленный фитинг;

3. гайку на фитинге затяните с помощью разводного или газового ключа. Соединение будет герметичным за счёт используемой прокладки, которая плотно обжимает трубу. При этом гофрирование будет обеспечивать прочность этого соединения.

Стоит отметить, что такую конструкцию очень сложно повредить или разгерметизировать.

Популярные производители и цена труб нержавейки

Как уже упоминалось выше, лидерами на рынке производства гофрированных труб из нержавеющей стали являются компании из Южной Кореи, самые популярные из них следующие:

Kofulso – наиболее известная компания, которая стояла у истоков производства гофрированных нержавеющих труб

Говоря о производителях гофрированных труб, следует отметить тот факт, что данный вид продукции пока не подделывают. По мнению экспертов, это объясняется тем, что в производстве используется специальное дорогостоящее оборудования, а сама технология довольно сложная. Кроме этого, изготовление нержавеющих гофротруб пока находится на этапе развития, поэтому нет особого ажиотажа на продукцию.

Характеристики и цена гофрированной трубы из нержавеющей стали «Нептун»

Говоря о производителях гофрированных труб, следует уделить внимание отечественному производителю – фирме «Neptun». Это новая компания на российском рынке, которая представляет линию гибких гофрированных труб из нержавеющей стали, а также выпускает латунные фитинги и другие комплектующие детали для установки трубопроводов

Самая популярная продукция компании – это гофрированная труба из нержавеющей стали Neptun IWS, используемая в обустройстве разнообразных инженерных систем, включая коммуникации отопления, горячего и холодного водоснабжения, а также в создании водяных теплых полов и систем пожаротушения. Кроме того, отдельную линию производства составляют гофротрубы для гибкой подводки к газовым приборам и герметичный металлорукав, применяемый для прокладки электрических сетей.

Из отечественных производителей гофрированных труб из нержавеющей стали необходимо выделить фирму «Neptun»

Молодое предприятие в структуре отечественного производства возникло сравнительно недавно – в 2014 году. Ее основателем стал крупнейший производитель оборудования для теплых полов и систем обогрева ГК «ССТ». Фирма Neptun IWS, находящаяся в Подмосковье, – это единственная российская компания, выпускающая гибкие гофрированные трубы. Стоит отметить, что их производят исключительно из высоколегированной нержавеющей стали с использованием современного европейского оборудования.

Стальные гофрированные трубопроводы и фитинги Neptun IWS полностью соответствуют требованиям энергосбережения и экологичности. Продукция легко режется и гнется, не меняя проходное сечение, без образования микротрещин и других повреждений на металле.

Особенности соединения бесшовных нержавеющих труб

Главное конкурентное преимущество подобных изделий – отсутствие сварных швов, являющихся самым уязвимым местом любой сварной трубы. По этой причине к процедуре соединения предъявляются повышенные требования качества и надежности.

Трубы стыкуются только при помощи сварки, причем процесс может производиться в ручном, полуавтоматическом или автоматическом режиме. Применяется одна из следующих технологий:

• TIG. Сварка производится в среде инертного газа, защищающего обрабатываемый участок от окисления. В качестве источника тепла выступает электрическая дуга, образующаяся между вольфрамовым электродом и точкой сварки. При соблюдении технологии, шов получается ровным, однородным и не уступающим по прочностным характеристикам материалу самой трубы.
• HF. Менее затратная технология, которая, впрочем, не обеспечивает подобных показателей прочности. Сварка производится посредством высокочастотного тока.
• Laser. Сварка лазером не уступает по прочности шва технологии TIG, позволяя при этом уменьшить зону плавки и сделать шов менее заметным.

Таким образом, бесшовные трубы из нержавеющей стали можно смело назвать одним из самых практичных, прочных, долговечных и экологически безопасных трубных материалов, позволяющим реализовывать любые проекты: от монтажа промышленных трубопроводов до изготовления элегантной мебели. Единственный минус таких труб – оправданно высокая стоимость.

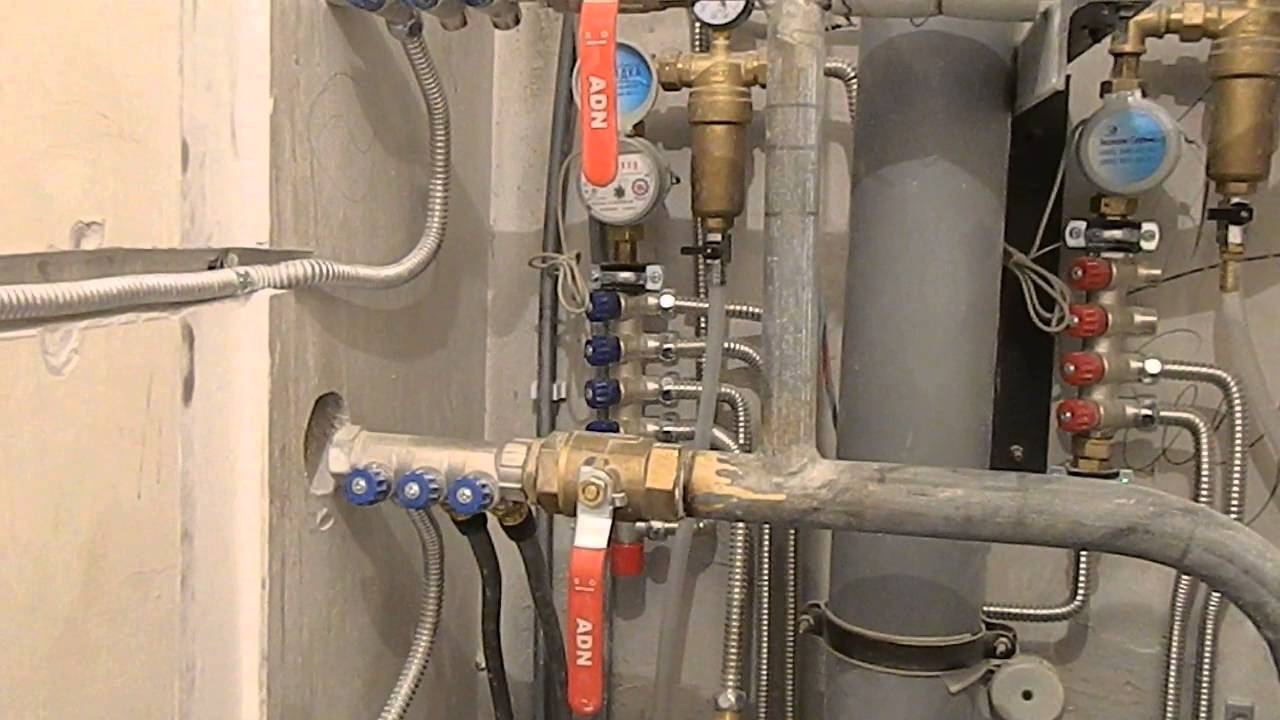

Общая информация о гофрированных изделиях из стали

Сегодня высокие требования предъявляются не только качеству строительства зданий, но и проведению соответствующих коммуникаций.

Такие изделия часто используют не только для прокладки новой системы, но и для замены изношенных участков труб в старых помещениях во время проведения ремонтных и реставрационных работ.

Их используют часто благодаря высокому качеству и долговечной эксплуатации. Также к ее преимуществам можно отнести:

• стойкость к гидроударам;
• легкая гибкость;
• стойкость к низким температурам (замораживанию);
• не подвергается коррозии и не задерживает на своих стенках никаких отложений грязи известковых осадков;
• экологичность и не требует проведения очистительных процедур в процессе монтажа трубопроводов для пищевых жидкостей;
• не требует постоянной проверки относительно возможных порывов и протечек;
• соединительные муфты выдерживают внутреннее давление системы до 60 атмосфер, а труба до 200 атмосфер;
• монтаж не предполагает использование сложных слесарных инструментов.

Ассортимент модулей

Монтаж дымохода из нержавейки осуществляется с использованием готовых модулей различного типа, поэтому его несложно выполнить самостоятельно. Производители предлагают следующие элементы:

• Прямые трубы. Деталь может иметь дину от 33 до 100 см. Прочное соединение элементов между собой выполняется за счет раструбного сопряжения, монтаж не требует применения дополнительного крепежа.
• Отводы 45°. Применяются при необходимости выполнить отклонение от вертикали.
• Отводы 90°. Используются для перехода между вертикальными и горизонтальными участками конструкции.
• Тройник 45° или 87°. Предназначен для монтажа узла сборки конденсата, также может применяться для подключения двух отопительных агрегатов к общему дымоходу.
• Сборник конденсата. Монтируется в нижней точке основного вертикального канала, в него стекает влага, сконденсировавшаяся при остывании дымовых газов.
• Ревизионный элемент. Устанавливается в местах, где выше риск скопления сажи, для проверки и очистки дымоходной системы.
• Проходки. Специальные элементы для обустройства узлов прохождения трубы через перекрытия и кровлю, помогают обеспечить противопожарную изоляцию конструкций, герметичность кровли, привлекательный внешний вид.
• Колпак, искрогаситель и другие элементы для монтажа на верхней части дымохода. Защищают систему от проникновения осадков, возникновения эффекта обратной тяги, от попадания искр на кровельное покрытие.

Элемены дымохода

Особенности соединения бесшовных нержавеющих труб

Главное конкурентное преимущество подобных изделий – отсутствие сварных швов, являющихся самым уязвимым местом любой сварной трубы. По этой причине к процедуре соединения предъявляются повышенные требования качества и надежности.

Трубы стыкуются только при помощи сварки, причем процесс может производиться в ручном, полуавтоматическом или автоматическом режиме. Применяется одна из следующих технологий:

• TIG. Сварка производится в среде инертного газа, защищающего обрабатываемый участок от окисления. В качестве источника тепла выступает электрическая дуга, образующаяся между вольфрамовым электродом и точкой сварки. При соблюдении технологии, шов получается ровным, однородным и не уступающим по прочностным характеристикам материалу самой трубы.
• HF. Менее затратная технология, которая, впрочем, не обеспечивает подобных показателей прочности. Сварка производится посредством высокочастотного тока.
• Laser. Сварка лазером не уступает по прочности шва технологии TIG, позволяя при этом уменьшить зону плавки и сделать шов менее заметным.

Таким образом, бесшовные трубы из нержавеющей стали можно смело назвать одним из самых практичных, прочных, долговечных и экологически безопасных трубных материалов, позволяющим реализовывать любые проекты: от монтажа промышленных трубопроводов до изготовления элегантной мебели. Единственный минус таких труб – оправданно высокая стоимость.

Технические характеристики

Бесшовные трубы из нержавейки выгодно отличаются показателями прочности и устойчивости к образованию ржавчины. Отсутствие сварных швов гарантированно защищает изделия от околошовной коррозии.

В сравнении с электросварными аналогами можно выделить ряд преимуществ:

• Труба не имеет сварного шва – самого уязвимого участка изделия.
• Имеет одинаковую прочность на всем протяжении.

Помимо этого, такие трубы эффективно эксплуатируются при высоких показателях давления носителя, и способны противостоять разрушительным внешним воздействиям. Это дает возможность использовать их в условиях повышенной влажности, высоких и низких температур окружающей среды. Пороговое значение температуры для простого носителя составляет 800°С, для агрессивных химикатов — 350°С.

Из прочих важных характеристик можно отметить:

• Сопротивление материала на разрыв – не менее 529 Н/кв.мм.
• Показатель относительного удлинения – не менее 40%.
• Содержание серы в стали не – менее 0,02%.

Допустимая кривизна изделий также жестко регламентирована и не должна превышать следующих значений:

• Трубы с толщиной стенок свыше 0,5 мм – 1 мм на 1 м длины.
• Изделия с толщиной стенок менее 0,5 мм и сечением свыше 15 мм – 2 мм на 1 м длины.

При покупке стоит отдать предпочтение крупным строительным магазинам и продукции популярных торговых марок. Возможно, конечная стоимость окажется несколько выше, но покупатель гарантированно получит качественный товар с требуемыми характеристиками.
