Трубогиб своими руками - как сделать, пошаговая инструкция и фото

Содержание и стоимость

Приборы, имеющие дорновую конструкцию, требуют осторожного обращения и периодической чистки. Основными элементами конструкции являются сложносопрягающие механизмы, которые нуждаются в обслуживании. Стоимость аппаратов достаточно высока

Это обусловлено тем, что их предполагается использовать для масштабных работ. Наиболее дешевые модели применяются для обработки мелкоформатных труб. Бюджетная группа приборов представлена полуавтоматическим оборудованием. Автоматическими станками обзавестись сложнее по причине более высокой стоимости. Они применяются в промышленных целях

Стоимость аппаратов достаточно высока. Это обусловлено тем, что их предполагается использовать для масштабных работ. Наиболее дешевые модели применяются для обработки мелкоформатных труб. Бюджетная группа приборов представлена полуавтоматическим оборудованием. Автоматическими станками обзавестись сложнее по причине более высокой стоимости. Они применяются в промышленных целях.

Это интересно: Гидравлические прессы — работа, видео, фото, чертежи, схемы

Трубогиб с дорном: конструктивные составляющие

Аппарат дорнового типа состоит из таких деталей:

рама с направляющими — основная деталь, которая служит рабочей поверхностью;
чугунная головка — деталь, которая создаёт гибочный момент;
гидравлический бустер — действует как усилитель гибочной головки;
патрон — нужен для закрепления заготовки на рабочей поверхности;
гибочный ролик — задаёт радиус по которому будет проходить сгибание ;
зажимные колодки — выполняют фиксирующую работу. Крепятся в области сгиба;
дорновый оправок и тяги — на них крепятся зажимные колодки;
натяжной кронштейн — деталь на которой помещаются оправки и тяги.

Самая сложная конструкция и у трубогибов автоматического типа, но они дают самый точный сгиб при минимальных затратах времени и сил

Каркас аппарата производится из прочной стали, а чугунная головка создаёт высокий показатель гибочного момента. В это же время её расположение зеркально отображается на компьютере и за ним можно наблюдать. Трубогибочный станок может совмещать в себе пальцевые и верхние типы зажима. Первый тип отличается от второго тем, что рычаг, производящий сгиб, не подвергается нагрузкам. Верхний тип зажима образует зазор между собой и поверхностью детали. За счёт этого труба может перемещаться в линейном направлении.

Станок также оснащён гидравлической деталью — бустером. Зажим имеет патрон и механические упоры и расположен на линейных направляющих. Механические упоры задают плоскость трубы.

Достоинства трубогиба дорнового типа

При эксплуатации трубогиба без дорна формирование изгиба производится под давлением, передаваемым на заготовку ручным или гидравлическим приводом. Под воздействием давления на трубу, стенка, расположенная внутри радиуса изгиба, начинает потихоньку деформироваться, образуя угол.

В результате получается волнистая поверхность. С противоположной стороны металл стенки растягивается и ослабевает. Произведенная по такому способу гибка приводит к утрате прочности трубы и ухудшению ее эксплуатационных характеристик.

А вот если воспользоваться трубогибом, оснащенным дорном, процесс изгиба трубы производится максимально равномерно и плавно, так что прочность стенок заготовки по всей поверхности является примерно одинаковой.

Специфика дорновой гибки труб

Дорном называется стабилизирующий элемент, применяемый на станках для гибки тонкостенных труб. Его задача — сделать место изгиба лишенным каких-либо деформаций, складок, иных дефектов. В качестве дорна обычно применяется длинная металлическая пружина, что, в ряде случаев, покрывается полиуретаном с целью наилучшей стабилизации.

Эту пружину перед началом работы суют в заготовку, помещенную на дорновом трубогибе, после чего загибают под требуемым углом. Наличие стабилизатора — залог получения плавного места сгиба. Его сложно получить, если использовать любой бездорновый трубогиб. Он, конечно, способен ровно согнуть заготовку, но только толстостенную; трубы с тонкими стенками он неизбежно повредит.

Металлическая заготовка принимает криволинейную форму под действием давления. В этот момент на трубу действуют силы, посредством которых внутренняя стенка сжимается, а внешняя — растягивается. На первой образуется большое количество металла (которому попросту некуда деться), на второй же происходит ослабление прочности материала. При гибке на большие радиусы в промышленных условиях возможно ослабление стенки наполовину, то есть труба существенно ухудшает заложенную прочность. Это особо негативно сказывается на тонкостенных заготовках. Дорновая установка для гибки минимизирует потерю физических свойств, чем бездорновый трубогиб не может похвастаться.

1 В чем особенность дорнового трубогиба?

В жизни человека встречается множество конструкций из труб. Из этих полых заготовок делают турники, различные элементы декора, но они имеют и куда более серьезное значение. Именно трубы являются основной составляющей водо-, газо- и нефтепроводов. А что говорить об автомобилестроении, где множество деталей сделаны именно из подобных элементов, например, выхлопная система.

В ответственных конструкциях желательно, чтобы изделие было монолитным, без лишних стыков, швов и т. д. Ведь места соединений очень ненадежные, в них образуются течи, что иногда может быть жизненно опасным. Чтобы не создавать швы на углах, берут монолитные трубы большой длины и сгибают. Для этого как раз и используется инструмент с вполне бесхитростным названием – трубогиб. Его особенность в том, что закругление получается почти ровным.

Инструмент трубогиб

Сегодня разнообразие трубогибов весьма велико. Можно найти роликовые, обкатные и арбалетные конструкции. Интересующие нас дорновые трубогибы используются для работы только с тонкостенными изделиями. Массивные трубы деформировать с его помощью не удастся. Они нашли свое предназначение в авиа- и кораблестроении, с их помощью сгибают различные декоративные элементы, части мебели. Также они являются незаменимыми инструментами при производстве транспортных средств, начиная от велосипедов и заканчивая автомобилями.

В чем особенность приспособления со столь странным названием? Для начала следует определиться с понятием «дорн». Это просто направляющая, ее вставляют внутрь трубы и место изгиба получается ровным без складок и иных дефектов. Так могут работать как ручные, так и полуавтоматические или автоматизированные трубогибы. В металлобработке есть процесс дорнования, созвучность обусловлена схожим принципом обращения с подопытными изделиями.

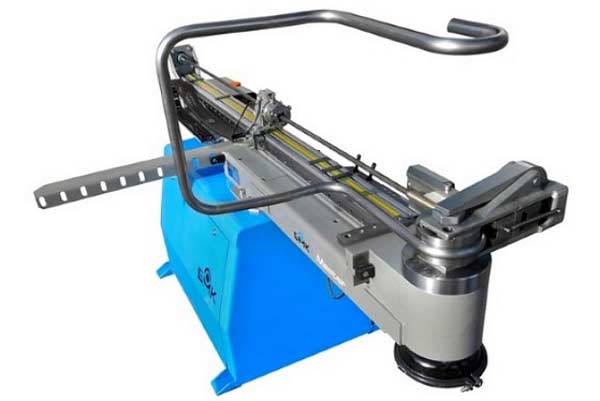

Автоматизированный дорновой трубогиб

Естественно, автомат пользуется большим спросом, ведь в этом случае свести человеческие трудозатраты получается к минимуму, а производительность, наоборот, максимальная. Полуавтоматы могут выполнять те же задачи, только не с такой скоростью, но и их стоимость гораздо ниже автоматических машин. Конструкция и материал дорна для трубогиба определяется сферой использования инструмента и обрабатываемыми деталями. Например, гибка медных труб осуществляется посредством стальной, латунной либо пластиковой направляющей.

1 Трубогибочный станок — что это?

Трубогиб — устройство, используемое для обработки круглых труб либо профильных изделий квадратного, прямоугольного и овального сечения, изготовленных из стали, меди или алюминия. Такое оборудование широко распространено в промышленности, ремонтной и строительной сфере.

Ранее для гибки труб применялось крупногабаритное оборудование, работающее по принципу индукционного нагрева (металл на месте сгиба прогревается до температуры повышенной пластичности). Современные устройства, в сравнении с ними, обладают следующими эксплуатационными преимуществами:

компактные размеры, которые не требуют обустройства капитального фундамента под установку станка;
минимальная высота загрузки трубы — не более 140 см от пола, на которую не влияет диаметр изделия;
меньший расход электроэнергии благодаря отсутствию потребности в нагреве, воды и смазочных материалов;
полное отсутствие грязи, которая наблюдается при индукционной гибке с последующим водяным охлаждением;
низкий уровень шума в процессе работы, комфортная температура в непосредственной близости к оборудованию;
высокая продуктивность и скорость обработки — современный электрический агрегат способен согнуть крупногабаритную трубу диаметром 400 мм и толщиной стенки 25 мм за 2-3 минуты.

Универсальный электронный гибочный станок

Существует достаточно большое количество разновидностей оборудования по принципу сгибания. Основными методами сгибания являются:

обкатка;
волочение;
вальцовка;
наматывание.

Для изделий диаметром до 150 мм наиболее часто применяется наматывающее оборудование, которое выполняет изгиб (намотку) трубы вокруг ролика, давя на ее торцевые части. Ранее такой метод имел немало эксплуатационных недостатков, основные из которых — утончение стенки на месте сгиба и возникновение гофр.

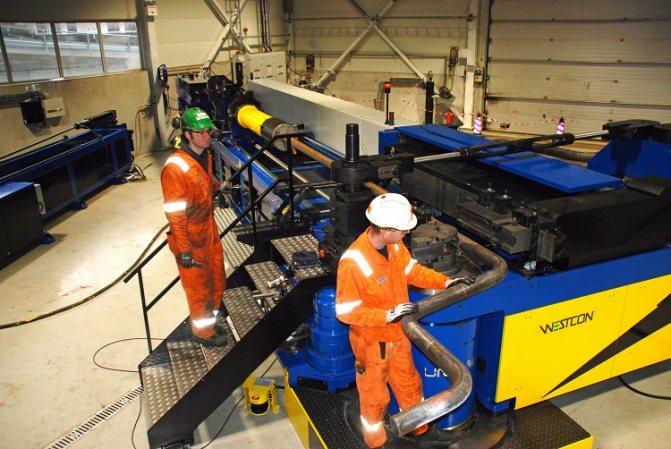

Крупногабаритный гибщик с дорном

Однако с развитием технологии появились станки с дорном, при гибке на которых данные проблемы не возникают. Под дорном подразумевается металлическая вставка, которая размещается внутри сгибаемой трубы и предотвращает деформацию ее стенок. Станки с дорном имеют в комплекте набор вставок разных размеров под конкретные диаметры труб.

Достаточно распространенным является и бездорновый трубогибочный станок, однако возможности применения таких устройств ограничены. Как правило они используются для обработки изделий больших диаметров с тонкими стенками.

1.1 Разновидности трубогибочного оборудования

Трубогибочные станки, в зависимости от конструктивного исполнения, классифицируются на следующие типы:

ручные — применяются для обработки труб малых диаметров с приложением физических усилий оператором, в такой конфигурации выполняются компактные переносные станки, используемые непосредственно на строительных площадках;
гидравлические — по конструкции схожи с ручным оборудованием, однако могут выполнятся и в стационарной конфигурации, укомплектованы гидравлическим усилителем, который позволяет без использования значительных усилий обрабатывать трубы диаметром до 20 мм;
электрические — крупногабаритные промышленные станки стационарного типа, при обработке обеспечивают высокою точность угла и радиуса (в отличие от гидравлического оборудования позволяют гнуть тонкостенные трубы без деформации их стенок).

Ручной гидравлический гибщик

Электрические трубогибочные станки, в зависимости от степени автоматизации, классифицируются на три типа: ручные, полуавтоматические и автоматические (с ЧПУ управлением). Оборудование с ЧПУ является наиболее функциональным.

Система ЧПУ — числовое программное управление, позволяет программировать такие параметры обработки как угол и радиус сгиба. Данные агрегаты способны функционировать в автоматическом режиме, в том числе автоматизированы процессы подачи и фиксации заготовки, а также выдвижение дорна.

Как собрать трубогиб с дорном своими руками

Вопреки заблуждению, собрать агрегат из подручных материалов несложно. Только их понадобится много. Среди них:

массивная опорная рама;
роликовая матрица с набором рабочих размеров;
направляющая дорна, служащая опорой для заготовки;
передний прижим, профиль которого повторяет гибочную матрицу;
оправку для дорна и другие детали и узлы.

Желательно, чтобы данное устройство имело рычажный привод, однако с задачей вполне справится обычный гидроцилиндр. На строительных форумах имеются советы, как лучше собрать устройство для гибки трубы с дорном, и даже чертежи с подробными спецификациями.

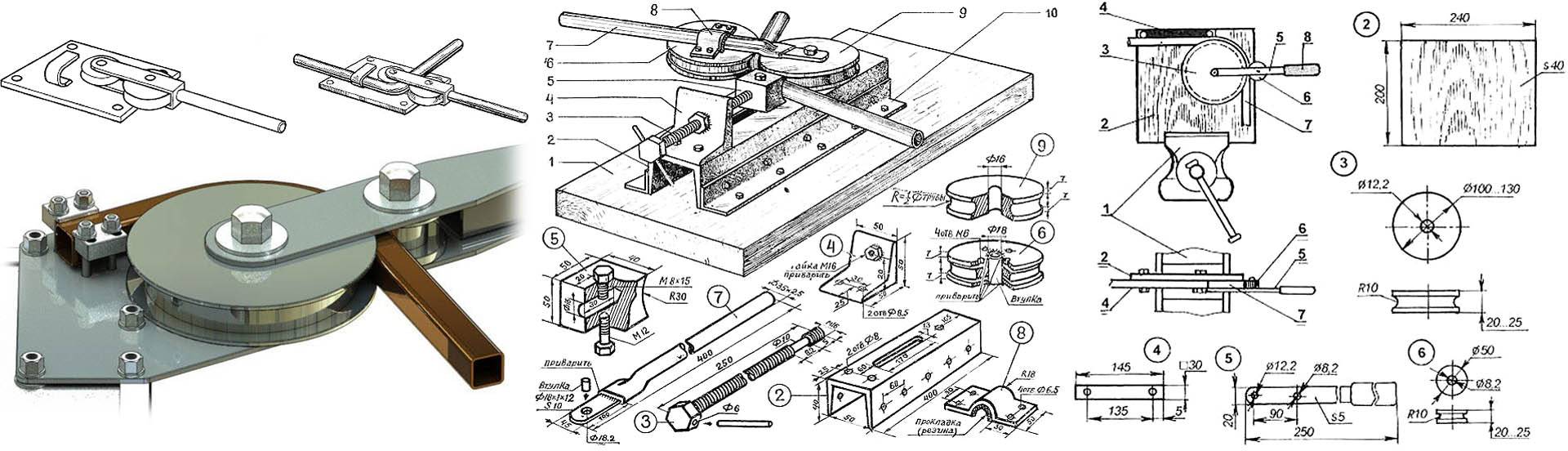

Схема станка для сгибания труб с дорном

Классификация

Дорновые трубогибы делятся на следующие виды:

Полуавтоматические.
Автоматические.

Полуавтоматические приборы имеют высокую производительность и используются промышленными предприятиями. Они позволяют осуществлять большие объемы работы. Имеют высокую стоимость, поэтому для бытовых целей используются редко. Полуавтоматическим прибором гибка труб выполняется с высокой точностью. Остальная работа осуществляется сотрудниками завода (оператором, или помощником оператора), на котором применяется агрегат.

Автоматический аппарат обладает большей функциональностью, и осуществляет всю работу самостоятельно. Прибор формирует проект, создает программу его осуществления, после чего выполняет необходимые задачи. У ручных аппаратов отсутствует числовое программное управление, поэтому для этой цели они почти не используются. Принцип действия полуавтоматических и автоматических агрегатов схож, но функции различаются в зависимости от конструкции.

По конструкции устройства делятся на приборы, имеющие:

арбалетную комплектацию;
гидравлический привод;
электрическую систему;
ручную систему;
комплектацию, изготовленную своими руками.

Аппарат имеет простой принцип работы: после фиксации заготовки обеспечивается нужный изгиб. Задача осуществляется под давлением. Схемы воздействия могут отличаться в зависимости от модели. Дорновым трубогибом задача выполняется благодаря наличию специального элемента. Этим элементом является дорн.

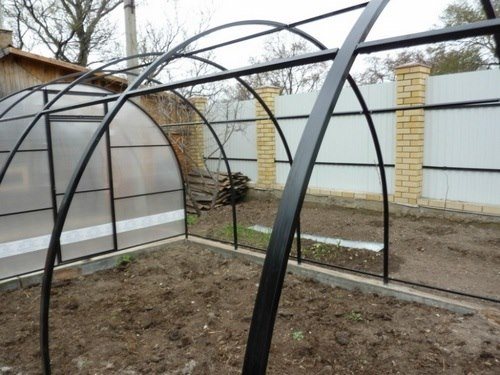

Трубогибы для быстрого сооружения теплицы

Если нужно сделать теплицу в домашних условиях, то для этого вовсе не обязательно изготавливать самодельное приспособление для сгибания труб и профиля или вовсе покупать его. Есть простейший способ, как научиться изгибать металлические детали, чтобы в последующем изготовить из них теплицу. Перед рассмотрением этого способа надо отметить, что его недостаток в том, что требуется много времени для достижения результата.

Если учесть, что для этого практически ничего не понадобится, то этот недостаток можно считать неактуальным. Чтобы согнуть профиль или трубу в виде полумесяца для изготовления теплицы, понадобится сделать Т-образный трубогиб.

Соединить две трубы — одна длинная, которая выступает в качестве рукоятки или держателя
Вторая трубка короткая — 10-15 см. Диаметр этой трубки должен быть в 1,5-2 раза больше, чем изгибаемая заготовка
Для увеличения прочности соединения двух трубок, рекомендуется их тщательно проварить сваркой, дополнительно воспользовавшись стальными уголками или пластинами

Этот метод требует приложения физических усилий, а еще он неудобен в реализации, но если нет других вариантов, то этот способ работает эффективно, и не требует изготовления специального станка.

устройство для гибки труб — патент РФ 2406585

Изобретение относится к обработке металлов давлением и может быть использовано в оборудовании для гибки труб методом наматывания на копир. Устройство содержит установленный в трубе дорн, поверхность которого снабжена приводом вращения и выполнена винтовой со скругленными выступами, осевая составляющая скорости которых совпадает по направлению и превосходит по величине линейную скорость наматывания трубы. Повышается прочность и качество труб за счет уменьшения утонения стенки изгибаемой трубы. 1 ил.

Изобретение относится к обработке металлов давлением и может быть использовано в оборудовании для гибки труб методом наматывания на копир.

Недостаток существующего устройства заключается в том, что применение дорна, необходимого для сохранения правильной формы проходного сечения, увеличивает пассивные силы трения, в результате крутящий момент на валу копира увеличивается приблизительно на 70%, также возрастает утонение стенки изогнутой трубы.

Известные устройства для гибки труб имеют тот же недостаток: увеличение крутящего момента и утонения стенки трубы вследствие сил трения, затрудняющих осевое перемещение заготовки относительно дорна.

Задача, на решение которой направлено изобретение, состоит в том, чтобы повысить прочность и качество труб за счет уменьшения утонения стенки изгибаемой трубы.

Сущность изобретения поясняется чертежом, на котором представлен общий вид предлагаемого устройства.

Устройство состоит из штанги 1, дорна 2 с шагом винтовой поверхности t, прижимной колодки 3, копира 4 и замка 5. Линейная скорость наматывания трубы на копир обозначена vH.

Устройство работает следующим образом. Дорн 2, установленный внутри трубы 6, вращается с угловой скоростью wд. Направление вращения правой винтовой поверхности дорна — против часовой стрелки со стороны незакрепленной части трубы. При этом осевая составляющая сил трения выступов винтовой поверхности дорна действует на трубу в направлении ее части, закрепленной в замке.

Данное устройство позволяет повысить прочность и качество труб за счет уменьшения утонения стенки изгибаемой трубы.

Источники информации

1. Авторское свидетельство СССР № 818707, кл. В21D 9/14, 1981.

2. Авторское свидетельство СССР № 619248, кл. В21D 7/02, 1978.

3. Аверкиев Ю.А., Аверкиев А.Ю. Технология холодной штамповки: Учебник для вузов по специальностям «Машины и технология об работки металлов давлением» и «Обработка металлов давлением». — М.: Машиностроение, 1989. — 304 с. — ил. — прототип.

Материалы и инструмент

Чтобы понять сколько материалов нужно для изготовления самодельного агрегата, необходимо найти чертеж трубогиба с размерами. Нужно досконально изучить все ключевые элементы, их соединение с другими частями, ход рабочих механизмов. Для изготовления простейшего гибочного станка, понадобятся следующие детали:

Цепь для соединения рабочих частей.
Пружины из высокопрочной стали — 4 штуки.
Профиля из металла, для изготовления каркаса.
Гидравлический домкрат.
Ролики для трубогиба — 3 штуки.

Для изготовления понадобится набор инструментов:

Маленькая болгарка.
Сварочный аппарат.
Дрель со сверлами по металлу.
Набор гаечных ключей.

Если нет возможности найти сварочный аппарат, можно использовать болты с гайками. Заранее необходимо продумать как будут расположены крепежные элементы, чтобы они не мешали проведению рабочего процесса.

Самые популярные модели

Наиболее востребованными в силу своих технических характеристик являются модели компании:

MASTER (СЕ-51);
Cansa Makina (CNC76, CNC51, CNC38);
ARCOR (DBM 25T–DBM 120T).

Компания MASTER занимается производством полуавтоматических дорновых трубогибов с числовым программным управлением. Они позволяют вращать в пространстве заготовку для обработки. Имеется возможность произвести зажим трубы при обработке. В процессе работы дорновый механизм автоматически смазывается.

Cansa Makina специализируется на изготовлении моделей, имеющий автоматический принцип работы. Приборы способны обрабатывать заготовки различного диаметра. Достоинством агрегатов является минимальный показатель погрешности в процессе работы.

Фирма ARCOR производит модели, которым свойственна высокая функциональность и эффективность. Аппараты способны заниматься гибкой труб, имеющих большой диаметр. Они позволяют создать изделия с разным направлением сгибания и несколькими ручьями.

Тонкости изгибания труб станком с дорном

Сфера применения труб весьма разнообразна – это и оборудование спортивных площадок, и прокладка коммуникаций с водой или жидким топливом, и создание деталей для автомобилестроительного процесса, и множество других направлений.

При этом минимальное количество швов и соединений делает всю конструкцию более монолитной, герметичной и надежной. Нередки случаи, когда в местах швов трубопроводы или иные металлоконструкции лопались, что приводило к утечкам, представляющим опасность для жизни и здоровья людей.

Чтобы этого избежать производится дорновая гибка труб, которая позволяет придать цельному изделию нужную форму и задать определенный угол наклона. Примечательно, что изгиб трубы на станке с дорном получается практически идеальным, чего нельзя сказать о более простых моделях инструмента.

Трубогиб для тонкостенной трубы лучше взять с протектором. Он отличается высокой эффективностью и небольшими трудовыми затратами, за что и пользуется спросом среди потребителей. Однако для работы с толстостенными трубами этот станок не подойдет.

Трубогиб с дорном: конструктивные составляющие

Аппарат дорнового типа состоит из таких деталей:

рама с направляющими — основная деталь, которая служит рабочей поверхностью;
чугунная головка — деталь, которая создаёт гибочный момент;
гидравлический бустер — действует как усилитель гибочной головки;
патрон — нужен для закрепления заготовки на рабочей поверхности;
гибочный ролик — задаёт радиус по которому будет проходить сгибание ;
зажимные колодки — выполняют фиксирующую работу. Крепятся в области сгиба;
дорновый оправок и тяги — на них крепятся зажимные колодки;
натяжной кронштейн — деталь на которой помещаются оправки и тяги.

Особенности сгибания труб

Технологический процесс, при котором под воздействием нагрузок извне меняется наклон оси трубы называется гнутьем. В стенках труб при этом возникают упруго-пластические и упругие деформации. На внутренней стенке появляется сжимающее напряжение, на внешней – растягивающее с максимальным значением в центральной части.

Материал, диаметр и толщина стенок труб определяют способ их изгиба и его минимальный радиус. Значения для стальных труб приведены в таблице.

Таблица 1

Диаметр трубы, мм	Минимальный радиус изгиба
толщина стенки до 2 мм	толщина стенки выше 2 мм
5-20	4 диаметра трубы	3 диаметра трубы
20-35	5 диаметров трубы	3 диаметра трубы
35-60	—	4 диаметра трубы
60-140	—	5 диаметров трубы

Если изгиб будет выполнен с меньшим радиусом, то ухудшится его качество и изделие деформируется.

Гнутье приводит к изменению формы поперечного сечения изделия. Вместо круглой труба приобретает овальную форму. При изгибе тонкостенных труб на вогнутой стороне могут возникать складки, которые негативно влияют на работу трубопровода: уменьшается проходное сечение, ухудшаются антикоррозионные свойства, увеличивается гидравлическое сопротивление.

При сгибании труба может деформироваться, что сделает невозможным ее применение

Преимущества использования трубогибов с дорном

Чтобы понять, зачем потребовалось изобретать трубогиб с дорном, следует разобраться в том, как протекает процесс изгибания трубы и чем он для нее чреват.

Как уже говорилось выше, трубы изгибают, воздействуя на них давлением, создаваемым при помощи гидравлического, электрического или ручного привода. В стенках изгибаемого участка действуют силы, которые имеют противоположное направление. Так, стенка, расположенная на внутреннем радиусе загиба, начинает деформироваться на сжатие, в результате чего на ее поверхности образуется волнистость – гофра. Стенка изделия на внешнем радиусе загиба, наоборот, растягивается и истончается. Это, естественно, приводит к ее ослаблению, которое в отдельных случаях (при гибке на большие радиусы) может доходить до 50%.

Слева – труба, согнутая в дорновом трубогибе, справа – испорченная в простом приспособлении заготовка

В результате описанных процессов изгибаемая труба деформируется и теряет свою начальную прочность. Особенно сильно деформируются при гибке тонкостенные изделия, изготовленные из мягких металлов.

Если толстостенные стальные изделия еще можно гнуть на бездорновых приспособлениях, получая приемлемое качество сгиба, то трубогиб для тонкостенных труб, изготовленных из мягких металлов, обязательно должен быть дорнового типа. Если вы попытаетесь согнуть такое изделие без использования внутреннего стабилизатора, то гарантированно получите сильно деформированную конструкцию.

В качестве дорна, который перед началом гибки трубы вставляется в ее внутреннюю часть, используют обычно длинную металлическую пружину. Поверхность такой пружины для обеспечения лучшей стабилизации может быть покрыта слоем полиуретана.

Дорновый трубогиб своими руками — Металлы, оборудование, инструкции

В практике выполнения монтажных работ по сборке сантехнических коммуникаций, а также в процессе прокладки трубопроводов сложной пространственной формы требуется двух-, а то и трёхмерная гибка труб. Лучше всего с поставленными задачами справится дорновый трубогиб.

Дорновой трубогиб

Как использовать дорновый трубогиб правильно – правила эксплуатации

Наличие специального оборудования для быстрого и качественного сгибания труб под нужную конфигурацию делает процесс монтажа водопроводных, канализационных, отопительных и прочих систем намного проще и удобнее. В данной статье мы расскажем о таком современном станке, как дорновый трубогиб, о его особенностях, преимуществах и способе обслуживания.

Конструкция такого трубогиба предполагает наличие дорна – детали, размещенной в месте осуществления изгиба трубы, которая исключает заломы, трещины и деформацию изделия.

В этом и состоит основное отличие трубогиба с дорном от прочих типов станков – работы выполняются быстро, с минимальным процентом брака и с высоким качеством. На промышленных предприятиях трубогибы данного типа пользуются спросом, ведь изгиб получается очень ровным.

Тонкости изгибания труб станком с дорном

Стоит отметить, что чертежи дорна для трубогиба, а также материалы его исполнения могут быть абсолютно разными – все зависит от конкретного предназначения оборудования. В частности, дорны могут быть как стальными, так и из латуни или пластика.

Разновидности дорновых станков для гибки труб

По способу управления дорновый трубогибочный станок может быть полуавтоматическим или автоматическим. Если это полуавтомат, то оперировать им придется частично вручную, то есть потребуются физические трудозатраты.

А вот работа автоматического оборудования регулируется машиной ЧПУ со встроенным компьютером (подробнее: «Разновидности трубогибов с ЧПУ, преимущества и правила использования»). Туда вносят данные о схеме изгиба, его числовых показателях, поэтому для контроля функционирования аппарата достаточного одного работника.

Хотя конфигурация трубы может быть самой различной, все же радиус загиба трубы не должен быть больше двойного радиуса трубы. В то же время, надежность и герметичность конструкции, в которой вместо изгибания труб использованы фитинговые соединения, будет существенно ниже.

Разновидности конструкции трубогибочного станка с дорном:

Арбалетный – оснащен Т-образной рамой. Он состоит из держателя для труб и подвижного рычага, установленного перпендикулярно. Ручной инструмент такого типа способен выполнять изгиб трубы на угол до 180º. А применяется он, как правило, для сборки систем отопления и водопровода.
Гидравлического типа – встречаются ручные и стационарные модели. Используя ручной дорновый трубогиб, можно придать форму трубам с маленьким сечением, а вот для работы с изделиями с диаметром до 100 мм в условиях промышленного производства используют стационарные модели. Согнуть заготовку на таком станке можно до значения в 90º.
Оборудование с электропитанием. Трубогибы данного типа имеют самое широкое применение в различных сферах жизнедеятельности, поскольку они имеют полностью автоматическое управление и могут придавать трубам самую различную конфигурацию с высоким качеством и точностью.

Гибка труб в холодном состоянии

Трубы небольших диаметров (до 40 мм) с большими радиусами кривизны можно гнуть в холодном состоянии, применяя простые ручные приспособления с неподвижной оправкой (рис. 156). Гибочная оправка 4 крепится к верстаку 1 с двух сторон скобами 2. Трубу для гибки вставляют между гибочной оправкой и хомутиком 3, нажимают руками и гнут ее по желобообразному углублению гибочной оправки.

Рис. 156. Гибка трубы в холодном состоянии на ручном приспособлении с неподвижной оправкой

Приспособление для гибки труб диаметром до 20 мм в холодном состоянии (рис. 157) состоит из плиты 4, гибочного ролика 3, нажимного ролика 7, рукоятки 6. упора 2, зажимного устройства 5. Приспособление крепится в слесарных тисках 1. При повороте рукоятки подвижной ролик давит на трубу и огибает ее по гибочному ролику до тех пор, пока ее конец не упрется в упор, после чего труба изгибается на участке, находящемся между гибочным роликом и упором, в результате получается труба с двумя изгибами.

Гибкие материалы: Производство гибкого камня: оборудование, состав, процесс, технология изготовления гибкого камня своими руками в домашних условиях

Рис. 157. Ручное приспособление для гибки труб диаметром до 20 мм в холодном состоянии

Основную гибочную оправку 9 и гибочные прижимные оправки 7 и 8 изготовляют с профилем, соответствующим профилю изгибаемой трубы, или с корректированным профилем в целях получения наименьшей деформации поперечного сечения трубы. В трубу вставляют оправку с пальцем (дорном), после чего закладывают ее между основной гибочной оправкой и гибочными прижимными оправками.

Вращением рукояток 4 и 5 трубу закрепляют перед гибкой. При гибке трубы рукоятку основной гибочной оправки вращают плавно, без рывков. Наружный диаметр дорна должен быть равным внутреннему диаметру трубы; перед работой дорн смазывают машинным маслом; находясь все время в месте изгиба, он предохраняет трубу от овальности и складок.

Рис. 158. Ручной трубогибочный станок для гибки труб диаметром от 10 до 24 мм

На трубогибочном ручном станке (рис. 159, а) гнут трубы диаметром до 50 мм с толщиной стенок 1 — 1,5 мм. На станине 1 укреплены упор 2 цилиндрической оправки, цилиндрическая оправка с пальцем 3, прижимная оправка 4, гибочный ролик. 5. Вращение гибочного ролика осуществляется рукояткой 6. Перед гибкой трубу надевают на цилиндрическую оправку с пальцем (дорном) и помещают ее между прижимом и гибочным роликом.

В процессе гибки трубы рукоятку вращают плавно и без рывков. В механических трубогибочных станках вместо цилиндрического дорна часто применяют цилиндрические оправки с одним или тремя шариками (рис. 159, б, б). При изгибе шарик все время остается в месте изгиба (рис. 159, г), препятствуя образованию складок на трубе.

Рис. 159. Работа на трубогибочном станке, позволяющем гнуть трубы диаметром до 50 мм при использовании оправок: а — момент гибки, б — оправка с одним шариком, в — оправка с тремя шариками, г — положение шарика в момент гибки

Гибку труб в кольцо осуществляют на трехроликовых гибочных станках. На рис. 160 изображен момент гибки на трехроликовом станке в кольцо труб диаметром до 25 мм без наполнителя. Для гибки предварительно производят наладку станка. Наладка верхнего ролика 5 относительно двух нижних роликов 1 и 2 осуществляется вращением рукоятки 4.

Рис. 160. Гибка трубы в кольцо на трехроликовом гибочном станке

Трубу в кольцо изгибают на трехроликовом станке в несколько переходов. После каждого перехода трубе придается форма, все более приближающаяся к форме кольца.

Разновидности дорновых станков для гибки труб

Гидравлический трубогиб

Работает на основе гидравлического привода, формирующего требуемое усилие. Подойдёт любой домкрат для автомобиля. Для монтажа рамы используются швеллеры. Гибка производится на двух упорах, смонтированных строго симметрично. Можно сделать инструмент с возможностью регулировки положения упоров.

На шток домкрата монтируется сменная оснастка. Профиль последний должен совпадать с диаметром дуги наружного сечения трубы. Чем больше дистанция между упорами рамы, тем шире выходит изгиб.

Если планируется гибка деталей большого сечения, их лучше фиксировать болтами. Это позволит избежать риска травмирования, если заготовка соскочит с инструмента.
