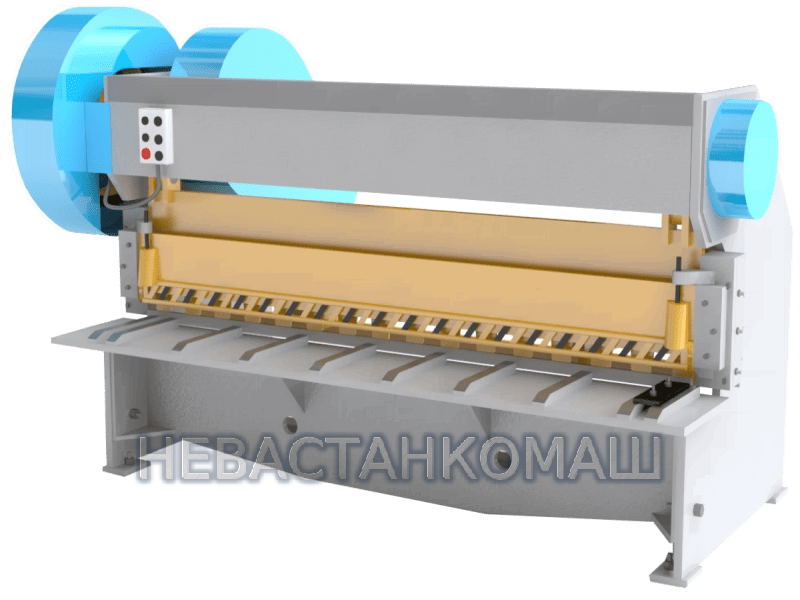

Механические гильотинные ножницы нл3419 (6,3х3150мм) от производителя пао долина

Электрооборудование ножниц Н3121

Род тока – переменный, 3-х фазный.
Напряжение – 380; 50Гц.
Напряжение цепей управления:
— переменного тока – 110В; 50Гц;
Напряжений цепей сигнализации – 24В; 50Гц.
Напряжение цепей освещения – 24В; 50Гц.
Перечень токоприемников и аппаратов дан в таблице 6.
На лицевой стороне ножниц размещены: конечный выключатель – блокировка решетки; пульт управления (показан на рисунке 9).
Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

Поз. Обознач.	Наименование
QF FU1,FU2 FU3,FU4	Автомат АЕ2046МП 1н=63А, отс=12, 660В с креплением за панелью ТУ16-522.139-78 Автоматический выключатель ВА47-29, 16А Автоматический выключатель ВА47-29, 10А, 6А
HL1 HL2 HL3 — HL5	Индикатор светосигнальный AD-22DS, 24В (красный) AD-22DS, 24В (красный) AD-22DS, 24В (зеленый)
KМ1,KМ2	Пускатель магнитный ПМЛ-1100, 10А, 110В
KM	Пускатель магнитный ПМЛ-4100, 63А, 380В
M	Двигатель АИР160 М4 У3, 18,5кВт, 1500об/мин, 380В 50Гц, ГОСТ 28330-96
SA	Переключатель ПКУ3-11 4028 У2
SQ	Конечный выключатель ВПК 2112 БУ2
SB1 SB3 SB4,SB2	Выключатель ТУ 3428-002-05758144-95 ВК43-21 11110 1з+1р – красный ВК43-21 11110 1з+1р – красный ВК43-21 11110 1з+1р – черный
YА	Электромагнит ЭД10102У3 Ход якоря 40 мм. 380В, 50Гц ТУ16-529.161-79Е
T	Трансформатор ОСМ1-0,16У3 220/110-22-5/24
SM2	Переключатель АLC-22
SB5	Кнопка КЕ-011У3, исп.2

Электрическая схема ножниц Н3121 предусматривает следующие режимы:

отключено;
ручное управление;
педальное управление;
автоматический цикл.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ1, и включает электромагнит YА, который включает муфту.

Педальное управление

Переключатель режимов SA ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ1 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

наличие напряжения HL1;
двигатель включен HL2;
автоматические циклы HL3;
одиночные циклы HL4;
педаль HL5.

Для освещения линии реза предусмотрена лампа местного освещения.

Назначение и область использования

Кривошипные листовые ножницы модели НК3418, в конструкции которых есть наклонный нож, применяются для холодной резки листового металла. Важным свойством каждого материала можно назвать его крепость. Высокий прочностный показатель приносит ограничение в применении оборудования. Ножницы НК3418 могут применяться только для резки следующего листового металла:

с прочностным показателем не больше 500 МПа;
при размере поперечного сечения 2,5х1600, 4,0х2000, 6,3х2000 миллиметров. первое значение определяет толщину листа, второе – длину поперечного сечения.

В большинстве случаев применять аналогичное оборудование можно при резке не только металла, но и остальных типов материала.

Аналогичные характерности использования формируют сфера применения модели НК3418:

Заготовительные цеха фирм, которые связаны с областью автомобилестроения, кораблестроения, самолетостроения и так дальше. В аналогичных областях деятельности ножницы НК3418 дают возможность провести быстрое изменение размеров листового металла, являющийся основным материалом.
Иная область деятельности, в которой проходит применение листового металла. Характеристики модели НК3418 формируют хорошую производительность данного оборудования.

Большая продуктивность, в первую очередь, связана отсутствием надобности переналадки. Гильотинные ножницы можно применять для резки металла любой толщины, в рамках поставленного предела, без переналадки.

Еще принципиальным моментом можно назвать то, что ножницы НК3418 обладают механизированным задним упором. Данный момент определяет то, что гильотина управляется с помощью специализированного блока оператора, который применяется для установки размера заготовки.

Все гильотинные ножницы модели НК, в том числе НК3418, имеют большую надежность в работе. При этом стоит помнить о легкости применения, а еще об отсутствии трудностей на момент выполнения строительных работ. Применение новейших технологий дает возможность достигать большую точность отрезания. Гильотина имеет совершенную систему смазки, а еще электрическое оборудование, которое дает возможность применять станок в трудных условиях эксплуатации. Если сравнивать с гидравлическими ножницами НК3418 рассматриваемый вариант выполнения имеет большое количество положительных качеств.

Еще одной значительной эксплуатационной характеристикой можно назвать отсутствие масла в зоне резания. Данный момент определяет чистоту заготовок в результате проведения резания.

Спецификация составных частей ножниц НД3314г, НД3316г, НД3318г

№	Наименование параметра	НД3314г	НД3316г	НД3318г
1	Пульт управления	НД3314г-93-001	НД3316г-93-001	НД3318г-93-001
2	Упор боковой	НД3314г-35-001	НД3316г-35-001	НД3318г-35-001
3	Освещение линии реза	НД3314г-76-001	НД3316г-76-001	НД3318г-76-001
4	Ограждение станины	НД3314г-71-091	НД3316г-71-001	НД3318г-71-001
5	Защитная решетка	НД3314г-75-001	НД3316г-75-001	НД3318г-75-001
6	Привод	НД3314г-21-001	НД3316г-21-001	НД3318г-21-001
7	Ограждение ножевой балки	НД3314г-72-001	НД3316г-72-001	НД3318г-72-001
8	Приводной вал	НД3314г-24-001	НД3316г-24-001	НД3318г-24-001
8	Редуктор червячный с муфтой-тормозом	НД3314г-22-001	НД3316г-22-001	НД3318г-22-001
9	Ограждение привода	НД3314г-73-001	НД3316г-73-001	НД3318г-73-001
10	Упор задний	НД3314г-34-001	НД3316г-34-001	НД3318г-34-001
11	Станина	НД3314г-11-001	НД3316г-11-001	НД3318г-11-001
12	Уравновешиватель	НД3314г-33-001	НД3316г-33-001	НД3318г-33-001
13	Устройство для удержания ножевой балки	НД3314г-77-001	НД3316г-77-001	НД3318г-77-001
14	Балка ножевая	НД3314г-31-001	НД3316г-31-001	НД3318г-31-001
15	Балка прижимная	НД3314г-32-001	НД3316г-32-001	НД3318г-32-001
16	Электрооборудование	НД3314г-91-001	НД3316г-91-001	НД3318г-91-001
17	Пневмооборудование	НД3314г-43-001	НД3316г-43-001	НД3318г-43-001
18	Указатель положения ножевой балки	НД3314г-77-001	НД3316г-77-001	НД3318г-77-001
19	Смазка	НД3314г-81-001	НД3316г-81-001	НД3318г-81-001
20	Установка БВК	НД3314г-41-001	НД3316г-41-001	НД3318г-41-001
21	Ограждение БВК	НД3314г-74-001	НД3316г-74-001	НД3318г-74-001

Детали сборки гильотинных ножниц, конструкционные особенности

Параметры гильотинных ножниц Н3121 с кривошипно-шатунным приводом обеспечили им очень широкое применение в свое время. Оборудование до сих пор используют в ремонтных цехах, на предприятиях машиностроительной отрасли, везде, где нужно резать относительно тонкий металл — до 12 мм.

При этом Н3121 обеспечивает впечатляющую производительность благодаря высокому количеству ходов ножа в минуту, что делает станок оптимальным вложением денег для получения максимальной отдачи от рабочего места. Вся конструкция гильотинных ножниц проста, узлы надежны, а сборка и регулировка не представляет сложности.

Порядок сборки

Двустоечная сварная рама, которая соединена воедино стяжками и собственно подающим столом, первой устанавливается на месте будущих ножниц и выравнивается. При необходимости используются анкерные болты для жесткого крепления конструкции к полу. Далее порядок установки основных частей следующий:

монтируется подающий стол, который устанавливается непосредственно на стойки;
при необходимости регулировки ножей, а именно — зазоров между лезвиями на подающем столе и балке — можно легко переместить стол, ослабив основные крепежные болты и поворачивая регулировочные;
уровень стола выставляется с помощью прикручиваемых к нему ножек;
стол оборудован удлинителями, на которых присутствует Т-образный паз для креплении упоров поперечной рейки. В случаях, когда необходимо осуществлять продольный рез заготовки со сдвигом листа, удлинители могут быть демонтированы.

Все решения, предназначенные для регулировки и подгонки, просты и надежны. Для случаев, когда необходима установка ножа при переточке, модель Н3121 имеет специальные подкладки, допускающие подшифовку для точнейшей установки режущего инструмента.

Другие методы регулирования

Все методики настройки и приведения механики Н3121 в идеальное рабочее состояние — испытанные и проверенные. Не возникает никаких проблем с креплением главного двигателя — его установка классическая, на подмоторную плиту, укрепленную на станине. Для уменьшения вибрации и уровня шума в этом соединении применены шарниры.

Натяжение ремней — с помощью гаек, которые меняют положение ушкового болта. Аналогичным простым способом регулируется сила прижима балки, фиксирующей заготовку при движении ножа — предусмотрены гайки, изменяющие натяжение пружины.

Меры обеспечения безопасности также основаны на применении надежных механических переключателей. При ненадлежащем положении дополнительного оборудования, ограничительных планок, решеток, упоров и других ключевых деталей безопасности — электрическая схема станка не позволит запустить двигатель.

ao-dolina.com

Устройство и работа составных ножниц кривошипных листовых Н3121

Станина
Привод
Балка ножевая
Прижим
Упор задний
Валы приводные
Муфта включения
Уравновешиватель
Электромагнитное управление
Тормоз
Ограждения
Решетка защитная
Электрооборудование
Пульт управления

Ножницы приводятся в движение электродвигателем 1. Шкив 2, сидящий на валу электродвигателя, с помощью клиноременной передачи 3, приводит во вращение маховик 4. Маховик 4 закреплен на приводном валу I. На другом конце вала I закреплен инерционный маховик 10. На вал I посажена шестерня 5, находящаяся в зацеплении с зубчатым колесом 6, которое закреплено на промежуточном валу II. Шестерня 7 посажена на другом конце вала II и находится в зацеплении с зубчатым колесом 8, внутри которого смонтирована муфта включения 9 с поворотными шпонками. Включение и выключение муфты производится электромагнитом 11, системой рычагов 12 и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу III, который через шатуны 13 приводит в возвратно-поступательное перемещение ножевую балку 14. При движении ножевой балки вниз прижимная балка 17 прижимает отрезаемый лист к столу в момент реза. Движение прижима связано с перемещением ножевой балки. Для снижения динамических нагрузок предусмотрены уравновешиватели 15 ножевой балки. Подъем прижима 17 происходит при подъеме ножевой балки, когда упоры 18, установленные на ней, увлекают вверх прижим.
