Как установить в сотовый телефон любой литиевый аккумулятор

Техника проведения

В большинстве случаев аккумуляторы приходится соединять последовательно. Так, для создания батареи для ручного электроинструмента обычно соединяют от шести до восьми никель-кадмиевых элементов в последовательную гирлянду.

Литий-ионные аккумуляторы соединяют параллельно для получения большей ёмкости. Составляя аккумуляторную батарею из литий-ионных элементов, надо не забывать, что каждый такой аккумулятор имеет собственный контроллер заряда. Эта крошечная схема не позволяет литий-ионному аккумулятору перезаряжаться и обеспечивает защиту от прохождения слишком большого тока при повышенной нагрузке.

Такой способ обеспечивает как значительную ёмкость аккумуляторной батареи, так и требуемое напряжение на контактах.

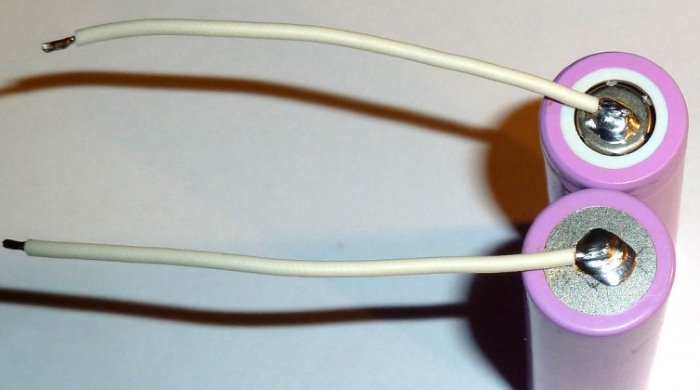

В любом случае при спайке аккумуляторов в батарею следует соблюдать специфическую технику безопасности. Каждый элемент, хотя и не обладает значительным напряжением, может отдавать ток хорошей силы. Если при работе нечаянно допустить короткое замыкание, то это грозит пожаром и даже взрывом аккумуляторов.

Есть мнение, что для сборки аккумуляторных батарей можно пользоваться готовыми отсеками с пружинными контактами. К сожалению, это плохой способ. Нажимные контакты постепенно окисляются и ослабевают. Если в распоряжении мастера нет аппарата точечной сварки, лучшим способом соединения аккумуляторов остаётся пайка медными проводами с применением оловянно-свинцовых припоев.

О том, как паять аккумуляторы, смотрите далее.

Источник

Процесс пайки

После того, как каждая из соединяемых частей зачищена и обработана флюсом, переходят к непосредственному спаиванию провода с контактной зоной батарейки.

Для проведения этой завершающей процедуры можно воспользоваться тем же 25-ти ваттным паяльником, который применялся при подготовке клемм аккумулятора из NI или CD.

В качестве припоя следует выбрать легкоплавкий состав, а для его хорошего растекания использовать флюс на основе канифоли.

Процедура окончательной пайки по времени должна занимать не более 3-х секунд. Это касается любого типа батареек (как из NI, так из CD).

При рассмотрении вопроса о том, как спаять провод и батарейку, следует отметить, что такая ситуация встречается гораздо чаще, чем кажется. В первую очередь это касается специального строительного инструмента (при необходимости пайки аккумуляторов шуруповёрта, например).

Нередки случаи, когда встроенный блок питания используемого инструмента по какой-то причине полностью разрушается, а заменить этот шуруповёрт нечем. В этой ситуации питающие устройство проводники подпаиваются к запасному аккумулятору, рассчитанному на то же напряжение.

Рассмотренная методика может использоваться, когда нужно просто спаять две батарейки между собой.

Надо заметить, что вместо пайки на производстве применяют точечную сварку к аккумуляторам. Но аппарат для такого вида соединения есть не у каждого, в то время как паяльник – более распространенный прибор. Поэтому в домашних условиях пайка и при ходит на помощь.

Батареи и аккумуляторы

При питании радиоаппаратуры от батареек и аккумуляторов полезно знать распространённые схемы соединения батарей и аккумуляторов. Дело в том, что каждый вид батареек имеет допустимый разрядный ток.

Разрядный ток
– наиболее оптимальное значение тока, который потребляется от батареи. Если потреблять от батарейки ток, превышающий разрядный, то надолго этой батарейки не хватит, она не сможет полностью отдать свою расчётную мощность.

Наверное, замечали, что для электромеханических часов используются “пальчиковые
” (формата АА) или “мизинцевые
” (формата ААА) батарейки, а для переносного лампового фонаря батарейки побольше (формат R14
или R20
), которые способны отдать значительный ток и имеют большую ёмкость. Размер батарейки имеет значение!

Иногда требуется обеспечить батарейное электропитание прибора, который потребляет значительный ток, но стандартные батареи (например R20
, R14
) не могут дать необходимый ток, он для них выше разрядного. Что делать в этом случае?

Ответ прост!

Необходимо взять несколько однотипных батареек и соединить их в батарею.

Так, например, если необходимо обеспечить значительный ток для аппарата применяют параллельное соединение батареек. В таком случае общее напряжение составной батареи будет равно напряжению одного элемента питания, а разрядный ток будет во столько раз больше, сколько батареек применяется.

На рисунке составная батарея из трёх 1,5 вольтовых батареек G1, G2, G3. Если учесть, что среднее значение разрядного тока для 1 батарейки формата АА 7-7,5 mA (при сопротивлении нагрузки 200 Ом), то разрядный ток составной батареи составит 3 * 7,5 = 22,5 mA. Вот так, приходится брать количеством.

Бывает, что необходимо обеспечит напряжение 4,5 – 6 вольт, применяя батарейки на 1,5 вольта. В таком случае нужно соединить батарейки последовательно, как на рисунке.

Разрядный ток такой составной батареи составит значение для одного элемента, а общее напряжение будет равно сумме напряжений трёх батареек. Для трёх элементов формата АА (“пальчиковых”) разрядный ток составит 7-7,5 mA (при сопротивлении нагрузки 200 Ом), а суммарное напряжение – 4,5 Вольт.

Чтобы собрать простейшую схему, работающую от батарейки, нам приходится прибегать к различным ухищрениям, чтобы провода плотно прилегали к полюсам самой батарейки. Кто-то обходится изолентой и скотчем, кто-то придумывает различного рода прижимные устройства. Но контакт в таком случае будет несовершенным, что в конечном итоге влияет на работоспособность собранной схемы. Нередко контакт пропадает либо получается неплотным, и устройство работает с перебоями. Чтобы избежать этого, лучше всего просто припаять провода к полюсам. В нашей статье мы расскажем, как припаять провода к батарейке так, чтобы контакт получился совершенным.

Можно ли припаивать провода к аккумулятору

Батареи аккумуляторного типа лучше и не пытаться паять — если нужда заставляет, проще сделать для них контейнер, который будет позволять контактам батареек, качественно прилегать к его контактам. Аккумуляторные батареи изготавливают из такого материала, который при пайке ведёт себя намного хуже, чем в случае с литиевыми элементами.

Но если уж совсем «невмоготу» и всё-таки нужно припаять, то делается это так же, как и в случае с литиевыми батарейками. Единственное, что нужно использовать флюс, а не канифоль. И паять нужно очень быстро, чтобы как можно меньше касаться паяльником полюсов. Аккумуляторы очень «не любят», когда их сильно нагревают.

Источник

Восстановление клеммы аккумулятора

• Главная
• >Мой небольшой опыт

>

Бывает так что клемма аккумулятора или отламывается, или расплавляется вследствие больших токов, или короткого замыкания аккумулятора. Но восстановить клемму в домашних условиях очень просто и незатратно, обычно это делается с помощью угольного стержня от большой батарейки. Понадобится также свинец, или припой свинцовый типа ПС-60, содержащий 60% свинца.

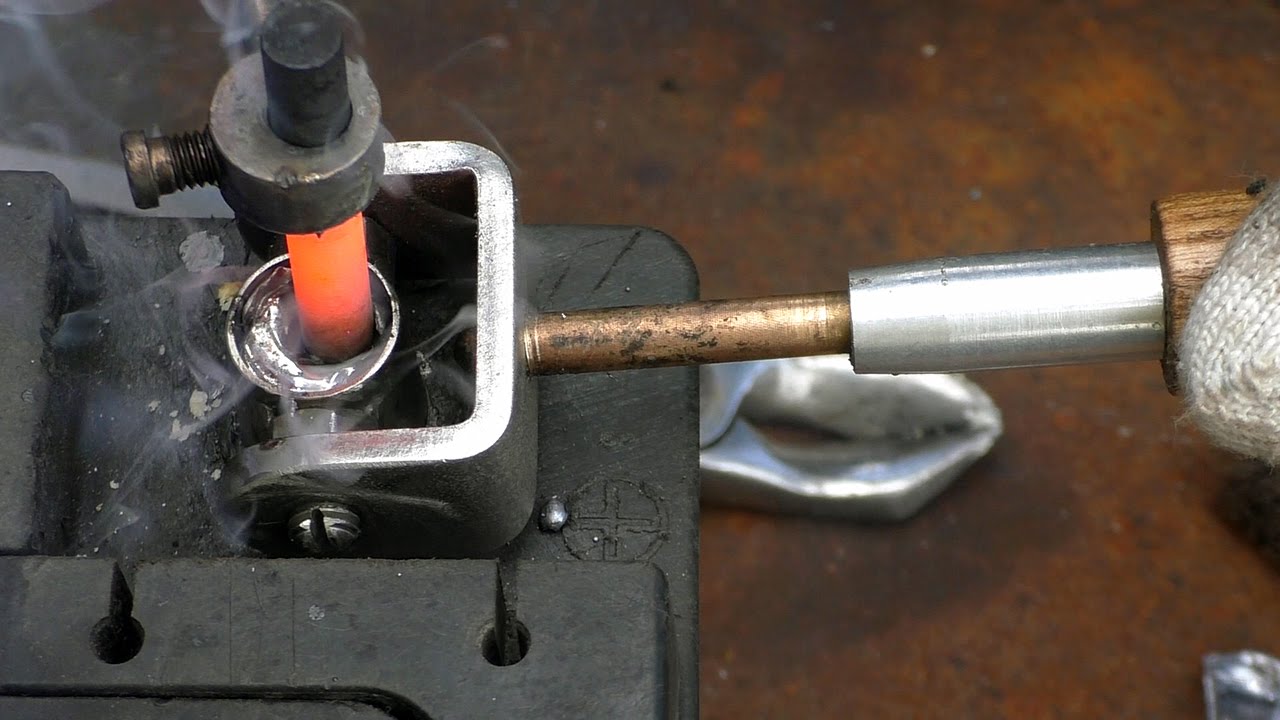

Смысл очень прост, на остаток клеммы одевается форма для отливки клеммы. Далее добавляется флюс и угольным электродом расплавляется остаток клеммы, и так сказать в «топку» подбрасывается недостающее количество свинца. Процесс пайки занимает всего 2-3 секунды, за это время акб и разрядится не успеет. Да кстати паяется прямо от самого аккумулятора, провод с угольным электродом цепляется на вторую клемму.

Я тоже решил так попробовать, но у меня ситуация немного иная, и прежде чем посмотреть моё видео где я пробую восстановить клемму я хочу всё описать подробно.

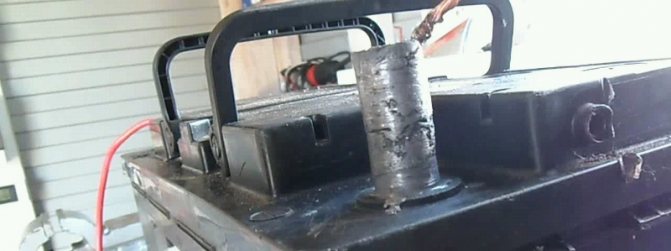

И так, я испортил клемму аккумулятора просверлив её сверху вниз сверлом 3 мм насквозь. Изначально я засверлился всего на 10мм чтобы на саморез кхприкрутить провод. Всё было хорошо и крепко держалось, контакт хороший был. Но несколько раз я отсоединял и подсоединял провода выкручивая саморезы с клемм и саморезы стали прокручиваться.

Так как мне нужно было срочно прикрепить провода то я решил глубже засверлится и поставить более длинные и толстые саморезы. Поначалу было нормально, но со временем на клеммах стал откладываться налёт. Оказывается я насквозь просверлил, до самой пластины и через клемму стал проникать электролит. Да ещё я сломал сверло и там в клемме остался обломок сверла.

Спустя наверно года два я решил по другому закрепить провода и хотел сбоку посверлить отверстие в клеммах диаметром 6мм. Но сверло при сверлнии упёрлось в обломок сверла и в общем я сильно попортил клемму, но обломок сверла достал. Временно пока обжимал хомутом провод на клемме, но клема быстро покрывалась налётом.

В интернете я посмотрел как восстанавливают клеммы аккумуляторов и тоже так решил. Сделал типа формочку скрутил кусок старой рулетки в кольцо, одел на клемму, купил батарейку и достал угольный стержень, подключил его проводом к второй клемме. Но при пайке через клемму стал вырываться кипящий электролит, он стал окислять всё и покрывать чёрным налетом, из за этого свинец плавился, но не хотел связываться между собой. Электролит вырывался через кипящий свинец и не давал свинцу слится в единое целое.

В итоге кое-как получилось сделать, напаять и восстановить клемму, но очень плохо. Ниже на видео я заснял этот процесс, извиняюсь за качество и то что камерой сильно трясу. Ну и процесс расплавления свинца в кадры не попал так как с камерой в руках это делать неудобно, но в общем думаю понятно будет всё.

В итоге на видео вы наверное видели что получилось, электролит вырывающийся из клеммы так и не дал свинцу спаяться воедино. Давление внутри при нагреве заставляет электролит вырываться, а пробку я побоялся откручивать, пары взрывоопасны, и так страшновато было. Но теперь по другому никак нельзя сделать без последствий.

Конечно можно осушить эту банку, откачать электролит, и залить воды, открыть пробку чтобы давления не было. Но потом надо плотность будет восстановить правильно, и если ещё мучить акб есть риск вообще всё сломать и тогда акб только на сдачу в пункт приёма АКБ. Пока вроде контакт хороший, насколько хватит не знаю, но пока вот так.

>

Спустя несколько дней я решил сделать иначе, чтобы внутри не создавалось давление, и электролит не вырывался через клемму я открутил пробку и вставил шланг для отвода газов. И в итоге всё получилось, но уже на другом аккумуляторе. Ниже видео где всё получилось как надо.

Я повторюсь что с первого раза не получилось из-за отверстий в клеммах, которые я просверлил, а так и в первый раз я добавлял флюс перед началом пайки и зачищал клемму. Ниже на фото новые, точнее восстановленные клеммы аккумулятора.

>

Ниже первая восстановленная клемма минусовая

>

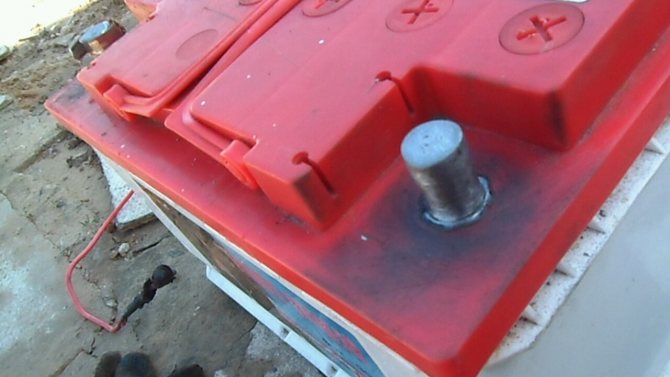

А это восстановленная плюсовая клемма

>

В общем на этот раз всё получилось в моём случае…

Great Wall Safe КОМБЕЗ4Х4.РУ Бортжурнал Установка второго аккумулятора

Многие сталкивались с проблеммой не хватки тока в бортовой сети автомобиля при использовании будь то лебёдки, люстры, да и мало ли чего. И сразу появляется желание в установки более мощной батареи, а лучше двух, но, не каждый генератор справится с аккумом или двумя ампер этак на 150-200 в купе, такую ситуацию может поправить второй генератор, благо их выпускается большое колличество и они бывают как левостороннии так и правостороннии, и при помощи некоторых электронных переделок и доработок мы можем получить два генератора и два аккумулятора. Это всё хорошо, только есть несколько «НО». Иногда сложно найти место на моторе под второй ген, да и присутствие некоторых электронных доработок ни есть хорошо, лишняя электроника, это зло!

И вот оно чудо техники: УРА-200(устройство развязки 2-х АКБ)

Данное устройство предназначено для автоматического подключения/отключения дополнительного аккумулятора к бортовой сети автомобиля. Применяется на автомобилях, а также на морских судах с напряжением бортовой сети 12В.

УРА обеспечивает автономный режим работы аккумуляторов, что позволяет использовать один из них для питания дополнительных устройств, таких как автомагнитола, холодильник, осветительные приборы, лебедка и т.п. Это исключает разрядку основного аккумулятора, необходимого для надежного старта двигателя.

УРА 200 представляет собой силовое реле со встроенным микроконтроллером, что позволяет избежать падения напряжения, как в ранее выпущенных УРА 60 и УРА 120, и не требует дополнительной установки регулятора с повышенным напряжением.

Подключение и отключение второй батареи происходит автоматически, при достижении и удержании на основной батарее в течение 6с напряжения ≥13,2В и ≤12,8В соответственно.

Для принудительного включения устройства предусмотрена клемма «старт». Принудительное включение УРА 200 используется при подключении дополнительных устройств большой мощности (лебедки, доп. освещение) или при запуске двигателя в холодное время года.

Его ценник в районе 1800 рублей, аналоги стоят порядка 4500-5000 рублей.

Самостоятельная установка вполне реальна и не геморойна, и вот вы обладатель 2-х акб по 100А каждый!

Зачистка клемм и проводов

В подготовке нуждаются как сама щелочная или литиевая батарейка, так и подпаиваемый к ней соединительный проводник.

Указанные процедуры также включают в себя приготовление необходимого расходного материала, включая такие важные компоненты, как припой, канифоль и флюсовая смесь.

Наиболее сложный и ответственный момент предстоящих работ – зачистка клеммы батарейки, к которой предполагается припаять соединительный провод. Указанная процедура может показаться простой только для тех, кто ни разу не пытался этого сделать.

Для их зачистки и последующей изоляции от воздуха потребуются:

• наждачная бумага;
• медицинский скальпель или хорошо отточенный нож;
• легкоплавкий припой и флюсовая нейтральная добавка;
• не очень «мощный» паяльник (не более 25-ти Ватт).

После того, как все указанные компоненты приготовлены – необходимо проделать следующие операции. Во-первых, нужно аккуратно зачистить место предполагаемой пайки, используя сначала скальпель или нож, а затем мелкую наждачную шкурку (она обеспечит более качественное удаление плёнки окислов с контактной зоны).

Параллельно с этим такой же зачистке должна подвергнуться оголённая часть подпаиваемого провода.

Сразу же после подготовки следует перейти к защитной обработке клемм пальчиковой или любой другой батарейки.

Пошаговая инструкция процесса пайки

Рассмотрим инструкцию процесса пайки на примере скрепления 2 проводов из меди.

Если все этапы подготовки выполнены, то можно переходить непосредственно к процессу пайки:

1. Первое, что необходимо сделать – это залудить провода. При лужении многожильных проводов нужно их предварительно скрутить, тогда процесс будет происходить намного быстрее.
2. Для лужения проводов, необходимо взять оголенную жилу, положить на канифоль или обработать другим флюсом, после чего требуется аккуратно облить ее сверху припоем.
3. Зафиксировать провода – иногда для этого используются специальные станки, иногда самодельные конструкции. В случае, когда вы неправильно зафиксировали провода, процесс пайки может закончиться не лучшим образом.
4. Соединение – на этом этапе мы соединяем 2 предварительно обработанные жилы и обливаем их припоем. Для того, чтобы осуществить данный процесс, требуется нагретой частью паяльного инструмента расплавить немного припоя, после чего аккуратно наносить его на соединение двух жил.
5. Очистка соединения – под конец процесса пайки необходимо очистить место соединения жил, это можно сделать при помощи наждачной бумаги или напильника. Очень важный процесс, так как если на данном месте будет окисление, то провода могут сгореть.
6. Обмотка изоляцией – чаще всего для этих целей используется изолента, она самый универсальный вариант. Ее плюсы – легкодоступная, можно приобрести в любом магазине, проста в использовании, нет ничего сложного в том, чтобы обернуть провод изолентой, долгосрочная, можно не менять в течение долгого времени.’

если провод чистый и сделан из меди, то лужение произойдет моментально

Как припаять провод к батарейке

Флюс готов, припой куплен. Еще нам понадобится острый нож, паяльник мощностью 25-40 Вт. Если используем кислотный флюс, то ацетон для промывки. Теперь займемся пайкой батареек, для удобства разделив их на типы и размеры.

Пальчиковая

Это наиболее популярные элементы, имеющие типоразмер «АА». Для начала готовим отрезки провода необходимой длины. Берем многопроволочный медный. Зачищаем концы отрезков и облуживаем их, используя канифоль или спирто-канифольный флюс. В подробности этой операции вникать не будем. Если вы взялись за дело, то пальник в руках держать умеете.

Теперь батарейка. Если нет третьей руки, зажимаем ее в бельевую прищепку, как на фото выше. С помощью ножа зачищаем контакты до блеска. Наносим на зачищенное место флюс или, как на фото, несколько крупинок лимонной кислоты. Хорошо прогретым паяльником облуживаем, стараясь сделать это быстро (2-4 секунды), чтобы не перегреть элемент.

Облуживание контактов батарейки

Припаиваем провода. Еще каплю флюса, провод и короткий прогрев. Здесь желательно немного попрактиковаться на отработавшей свое батарейке. Не догрели – холодная пайка просто отвалится. Перегрели – вывели из строя элемент.

Пайка проводов

Если использовался кислотный флюс, осталось промыть место пайки. Автор фото делает это при помощи ватного тампона и жидкости для снятия лака с ногтей. Лучше воспользоваться кисточкой, не жалея растворителя. Тампоном хорошо отмыть кислоту не удастся.

Промываем места пайки, и работа окончена

«Крона»

С этой батареей все немного проще – она не так боится перегрева, как цилиндрический элемент. В остальном алгоритм пайки тот же. Нарезаем и залуживаем провода. Зачищаем контакты батареи по бокам с разных сторон – так меньше вероятность устроить замыкание. Лудим, паяем, промываем, если флюс кислотный.

К «Кроне» несложно сделать разъем. Берем отработавшую свое такую же батарейку, разбираем, снимаем колодку, подпаиваем к ней провода, соблюдая полярность (она получится зеркальной), и разъем готов.

CR2032

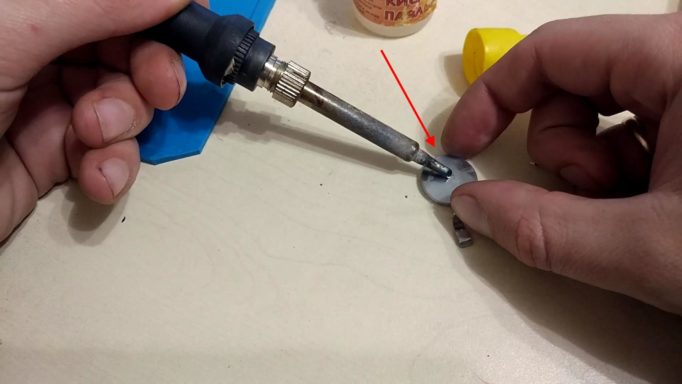

С этим литиевым элементом надо быть осторожнее. Он очень тонкий и его легко перегреть. Результат – разгерметизация, а то и взрыв. Для облуживания лучше использовать паяльник 25 Вт и применять паяльную кислоту. Капаем кислотой, лудим как можно быстрее.

Так же быстро паяем заранее облуженный провод.

Пайка провода

Промываем ацетоном. Поскольку вся батарейка типоразмера CR2032 – сплошной контакт, лучше заизолировать ее термоусадкой подходящего диаметра.

Надеваем термоусадочную трубку

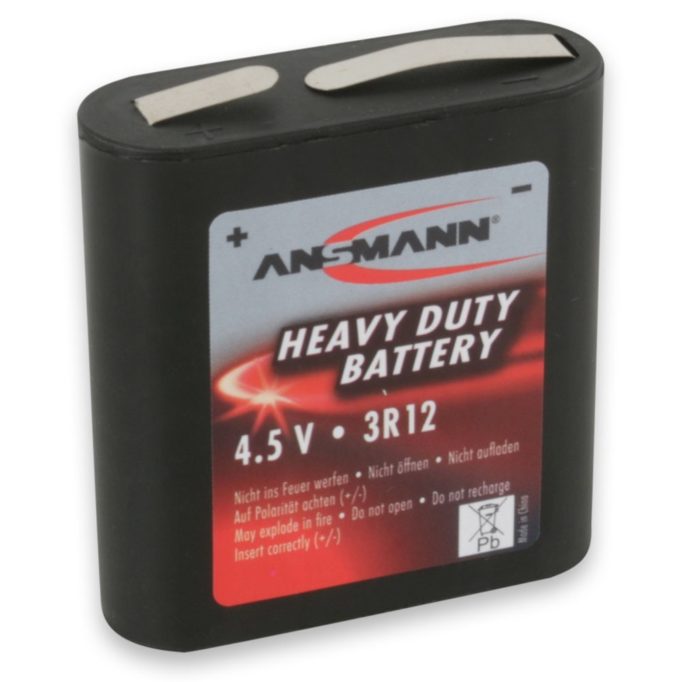

3R12

Эту батарею с напряжением 4.5 В нередко называют «плоской». В советские времена она маркировалась как 3336Л, а еще раньше – КБС-Л-0,5. Здесь проблем нет – контакты батареи длинные, лудятся отлично даже спирто-канифольным флюсом без зачистки. Перегреть ее тоже проблемно, если не припаивать провода у самого основания контактов.

Чистка окисления

Почистить клеммы от окиси, пожалуй, проще всего. Для этого даже существуют специальные приспособления. С одной стороны у него чинка для токовыводов, а с другой стороны развертка для очистки внутренней части контактов.

Впрочем, для обычного автолюбителя не критично обладание таким прибором. Если есть хорошо, а нет – вопрос как почистить клеммы аккумулятора решается просто . Для этого потребуется:

• щетка по металлу;
• мелкая наждачная бумага.

И еще, если уж вы начали избавляться от окиси, не забудьте помыть и сам АКБ. Основная причина появления белого налета это выделение паров электролита через трещины возле контактов. Поэтому на самом корпусе, вполне мог скопиться осадок серной кислоты. А если так оно и есть – на него будут идти большие потери тока.

Есть один хороший вариант, чем помыть аккумулятор, понадобится обычный содовый раствор. Делается он так:

• берется теплая вода;
• в нее добавляется 10% пищевой соды.

Кстати, когда на контактах появляется окисление, вопрос как очистить клеммы аккумулятора, не столь важен. Гораздо важнее, определить причины, по которым она появилась и сразу же их устранить.

После очистки, желательно проверить уровень заряда АКБ – вполне возможно, ему потребуется подзарядка. Если вы не знаете, каким током его заряжать – не беда. Определить его поможет маркировка аккумуляторных батарей. Максимальный ток не должен превышать 10% от его емкости. Т.е. для 70 Ач, ставится ток не больше 7 А.

Ремонт автомобильных аккумуляторов

Очень часто случается так, что аккумуляторная батарея (АКБ) выходит из строя по причине несоблюдения правил эксплуатации или ввиду механического повреждения. Главной задачей АКБ является подача электропитания на все электронные приборы автомобиля.

Типы батарей

Современные АКБ делятся на несколько типов:

В автомобильном производстве используются аккумуляторы кислотного типа. АКБ является важнейшим элементом для работы автомобиля, и его поломка не даст возможности продолжить эксплуатацию транспортного средства. Ломается аккумулятор из-за неправильного пользования или ненадлежащего обслуживания. Его неисправность условно делится на два варианта:

• механическая поломка, которую можно починить своими руками,
• поломка внутренних элементов, которую собственноручно не устранить.

Чтобы привести устройство в порядок, необходимо понять его конструкцию, и уже после этого можно приступить к починке.

Устройство АКБ

Батарея состоит из герметичного корпуса, внутрь которого вставлены 6 секций, они называются банками. В банках находятся свинцовые пластины с нанесённой на них активной массой. Эти пластины разделены на положительные и отрицательные, все они расположены попеременно. Между ними размещён сепаратор, который изолирует их от случайного соприкосновения.

Пластины образуют блоки, каждый из которых присоединяется к мосту с помощью перемычки под названием баретка. Баретки соединяют все банки с мостом, который и имеет выход на клеммы автомобильной АКБ. Все банки заполнены электролитом, который способствует образованию химической реакции. Батарея не способна самостоятельно вырабатывать электричество, она является его хранилищем, поэтому в машине устанавливается генератор.

Производителями предусмотрены два варианта автомобильного аккумулятора:

• первый из них – обслуживаемый, на крышке корпуса которого расположены винтовые пробки на каждую банку,
• второй – необслуживаемый, где крышка корпуса не имеет пробок, только выпускной клапан, предназначенный для стравливания избыточного давления.

При неисправности ремонту подлежат только обслуживаемые батареи. Их можно восстановить в случае легкого повреждения.

Неисправности и методы их устранения

Поломке подвержено несколько частей батареи, а именно:

• ее клеммы, повреждение которых заключается в чрезмерном окислении,
• образование трещин корпуса, они возникают из-за плохого крепления,
• внутренние повреждения пластин и мостов, которые выходят на клеммы батареи.

Практически все из них можно починить своими руками и восстановить работоспособность АКБ. Неисправности видны простым осмотром и не требуют дополнительной диагностики. Осмотрев и выявив поломку, можно начинать ремонт аккумулятора автомобиля.

Из-за ослабленного контакта с проводами клеммы начинают сильно окисляться. Устраняют окисление путём снятия проводов и хорошей зачистки каждой клеммы.

Для этого берётся наждачная бумага, и ею зачищаются клеммы автомобильного аккумулятора до полного блеска.

Трещину в корпусе заделывают с помощью паяльника и куска пластика.

Перед началом пайки с батареи сливается электролит. Запаяв трещину, герметичность аккумулятора проверяют залитой в него дистиллированной водой.

Для надёжности поверх запаянной трещины стоит припаять кусок пластика.

Заключение

Сильные внутренние повреждения пластин, такие как сульфация и осыпание, устранить невозможно. В лёгких случаях аккумулятор необходимо полностью зарядить силой тока в 10% от его общей ёмкости. Во время процедуры понадобится долить дистиллированной воды, уровень которой должен покрывать верхнюю часть пластин.

Ремонт автомобильных аккумуляторов

Типы аккумуляторных батарей в автомобиле. Устройство АКБ. Неисправности батареи, как их устранить.

Как припаять провод к разным типам батареек

Несмотря на то что батарейки все вроде и похожи между собой, но в каждом конкретном случае имеются собственные тонкости по припаиванию.

Припаиваем к обычной батарейке

Как же припаять провод к полторавольтовой батарейке? Всё очень просто, если нужный инструмент лежит наготове. Для успеха нужно придерживаться следующей последовательности действий:

1. Прежде чем включать паяльник, проверьте его жало. Если на нём имеется окалина, то её следует счистить. Это легко сделать наждачной бумагой либо напильником. Очищать нужно до тех пор, пока не засверкает металл.
2. Подключаем паяльник к сети и кладём его на подставку. Нужно немного подождать, пока он нагреется. Проверить температуру можно по припою. Если на касание жала припой отвечает плавлением, то паять можно.
3. Для того чтобы получить качественный припой, не будем ждать, пока нагревается паяльник, а возьмём да и обработаем место на батарейке, куда будет подпаян провод. Берём кисточку и обрабатываем. Это нужно для того, чтобы припой лучше держался, так как материал батарейки плохо приспособлен для подобных операций. Не стоит забывать про обработку кончиков проводов. Если кисточки нет, её может заменить любая спичка. Нам достаточно капнуть каплю кислоты, чтобы осуществить обработку.
4. Как только нанесёте кислоту, возьмите горячий паяльник и капните припой на полюс. Аналогично делаем и с проводами.
5. Если используете канифоль, то первым делом нужно пролудить поверхность, а провод зачистить от лака. Но можно гарантировать практически на сто процентов, что прочность пайки с канифолью намного хуже.
6. Если не удалось найти кислоту, а в хозяйстве имеется только канифоль, батарейку нужно зачистить, канифоль будет играть роль флюса. Её следует нанести на поверхность элемента, после чего паяльником берём припой и места, где будут крепиться провода залуживаем. Не забудьте залудить и провод.
7. Если правильно лудить, то на элементе питания будет образована довольно крепкая плёнка, на неё и следует паять.
8. Провод нужно прижать к уже прошедшей обработку батарейке, после чего паяльником взять припой и провести пайку. Стараемся не шевелить проводом, чтобы он лежал неподвижно на своём месте, тогда получится накрепко припаять.
9. После застывания припоя аналогично действуем и на другом полюсе элемента.

Теперь проводки надёжно припаяны.

Как припаять провод к «кроне»

Что делать, если нужно припаять к элементу «крона»? По сути, никаких отличий в процессе припаивания между обычной батарейкой и «кроной» нет. Различие лишь в том, что контакты «кроны» вынесены на верхнюю крышку и располагаются рядом друг с другом. Имеются следующие тонкости:

1. Обрабатывать кислотой нужно противоположные контакты. На этих местах и будут припаяны провода.
2. Если использовать канифоль, то лудить нужно противоположные стороны контактов. Почему именно так? Таким образом мы избежим возможность замыкания.
3. Контакты «кроны» сделаны очень неудобными в плане пайки. В своей верхней части они расширяются, и чтобы хорошо пролудить и пропаять, необходим паяльник с очень тонким жалом.

Сам же процесс припаивания весьма прост. Кислотой нужно обработать сами контакты, а также провода, после чего прикладываем провод к контакту. Набрав на остриё паяльника припой, капаем его на провод и разглаживаем. Собственно, на этом всё.

Квадратные батарейки на 4,5 вольта

К данным элементам провода совсем легко припаивать. Их контакты довольно длинные и гибкие, что облегчает задачу по их лужению. Да и паять намного быстрее и проще. Главное — обеспечить неподвижность проводов в процессе.

Увеличение емкости источника питания

Нередки технические условия, когда от источника питания при сохранении рабочего напряжения требуется повышенная емкость. В таких случаях для комплектования батареи применяется параллельное соединение аккумуляторов. Такой способ коммутирования позволяет в разы, а в особо ответственных случаях – в десятки раз увеличить суммарную емкость питающего устройства.

Параллельное соединение батарей с формулами

Параллельное соединение осуществляется путем коммутации однополюсных выводов источников тока: плюсовой и минусовой выводы предыдущего аккумулятора соединяются с одноименными выводами последующего. Суммарная электрическая емкость скомпонованной таким способом коммутации батареи будет равна сумме электрических емкостей входящих в схему отдельных источников. Это значит, что при соединении трех аккумуляторных батарей с номинальной емкостью 60 А*ч получится устройство, имеющее электрическую емкость 180 А*ч.

В качестве примера подключения аккумуляторных батарей параллельной коммутацией можно привести источники бесперебойного либо аварийного питания приборов и аппаратуры. Параллельно подключаются АКБ большегрузных автомобилей и тяжелой специальной техники с большим объемом двигателя. Большой распространение параллельная коммутация получила на флоте: здесь параллельно соединенные устройства питания применяются для запуска вспомогательных дизелей, работы освещения, систем связи и жизнеобеспечения в аварийных ситуациях.

Немного о ремонте аккумуляторов NI-Cd

Считается другие методы, заместо лампы можно легко найти сопротивление, увы для этой цели уже нужны азы электротехники, ну и непонятно что бы резистор с нужным сопротивлением был рядышком.

Другие неисправности очень изредка встречаются. К примеру, утрата контакта в местах пайки батарей или силовых контактах блока, поломка термистора. Эта проблемма чем просто присуща подделкам

По причине редкости, заострять внимание здесь мы не будем, ограничимся элементами батареи

С «проблемными» элементами разобрались, нужно чинить. Как отремонтировать аккумулятор шуруповерта? Вообщем при ремонте доступно 2 метода, если так можно выразиться. Это восстановление и смена частей, которые пришли в негодность.

Приступим к ч.3 ремонта аккума шуруповерта и сходу оговоримся, что понятие «реанимация» для литий – ионных батарей не применима. Эффекта памяти у них нет, вероятнее всего, вышло разложение лития, а с этим уже ничего не поделаешь. В таких аккумах нужно узнать, в чем причина неисправности: сам элемент либо схема управления. Тут два варианта:

• меняем схему управления от другой, однако аналогичной нашей, батареи, если посодействовало – находим смену и меняем;
• подать 4V на элемент с током приблизительно в 200мА, для этой цели нужно регулируемое зарядное устройство. Если напряжение на элементе вырастает до 3,6V – элемент исправен, неувязка в других элементах, или в схеме управления.

Восстановительный ремонт аккума шуруповерта доступен в большей степени для Ni – Cd батарей, увы они, Вы, и самые распространённые в бытовых шуруповертах.

Что же понадобится, как оживить аккумулятор шуруповерта? Существует два вида «реанимации» для этих видов аккумов:

1. Способ уплотнения иначе говоря сжатия (он сработает тогда, когда электролит до сих пор на месте, однако потерян объём);
2. «Прошивка» напряжением и током огромным от номинального. Этот расхожий слух метод позволяет убрать эффект памяти, конечно и даже не на сто процентов, увы вернуть утраченную емкость.
