Сопло для пескоструйного аппарата. как найти самое долговечное?

Принципы эксплуатации

Сопло для пескоструя крепится к держателю — концу шланга, накидной гайкой или хомутом. Поток воздуха, проходя через емкость с песком, захватывает его и по шлангу подает на сопло. Проходя через насадку, смесь выравнивается в своем составе, увеличивает скорость. Выходя из диффузора, частички песка с большой скоростью ударяются о поверхность детали, выбивая частицы грязи и старой отделки.

При установке китайских сопел надо обращать внимание на диаметр и способ крепления. На них в основном стоят хомуты. Подходят они в основном к оборудованию, изготовленному в Поднебесной

На аппараты других производителей сопло устанавливается через переходник

Подходят они в основном к оборудованию, изготовленному в Поднебесной. На аппараты других производителей сопло устанавливается через переходник.

Самодельное устройство недолговечно. Его можно использовать при давлении менее 6 Атм. Делаются вставки керамические из свеч, высверливанием электрода. Чугунные и стальные сверлятся. Поверхность отверстия шероховатая, тормозит песок и одновременно быстро изнашивается.

В пескоструйном оборудовании кроме песка используются и другие абразивные элементы: толченое стекло, металлические шарики, керамика.

Сделанная самостоятельно насадка не будет служить долго. Оно выручит во время ремонта собственного автомобиля или реставрации мебели.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

компрессор – устройство для нагнетания воздушной массы;
ресивер, необходимый для создания необходимого запаса воздуха;
бак для абразива;
пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
шланги.

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Конструкция и характеристики

Назначение сопла — увеличение скорости потока воздуха с песком и формирование пятна обработки. Прямолинейная насадка имеет основные элементы:

корпус;
резьба для крепления к соплодержателю;
конфузор;
диффузор.

Корпус предохраняет человека от травм в случае разрушения внутреннего сопла. Оно быстро стирается проходящими через него абразивными частицами. Одновременно на задней части его располагается резьба для накидной гайки или хомута, которым он крепится к рукоятке — соплодержателю.

Конфузор представляет собой длинное коническое отверстие во вставке, регулирующее скорость подаваемой смеси. Имеет стандартные отверстия диаметром 6–16 мм, с шагом 2 мм. Выбор его зависит от производительности установки.

Диффузор конический, короткий, расширяется под углом 7–15⁰. Благодаря ему устраняются завихрения, песок равномерно распределяется по рабочему пятну. Выходное отверстие насадки может быть круглым и продолговатым, в зависимости от размера обрабатываемой детали и ее формы.

Между конфузором и диффузором располагается участок с равномерным сечением. Пройдя по сужающемуся конусу насадки, воздух и песок образуют равномерную по составу смесь.

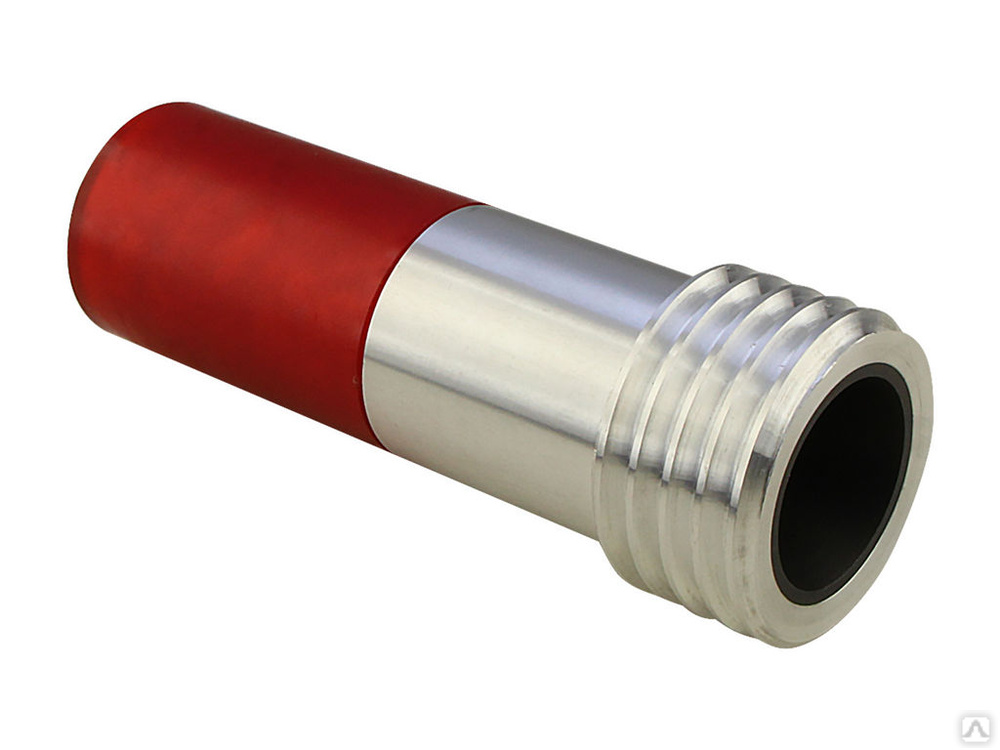

Сопло Вентури

Сложное по конструкции высокопроизводительное сопло Вентури имеет внутренний диаметр со ступенчатым переменным сечением, состоящим из ряда цилиндров. Диаметр отверстия на входе почти в 2 раза больше выходного. Это изменяет параметры сопла, и увеличивает скорость потока при работе в одном режиме. Например, из классического сопла воздушно-песочная смесь выходит примерно 320–350 км/час. При установке насадки Benturi, скорость выходящего потока увеличивается до 700 км/час.

Сопло имеет сложную конструкцию. В дополнение к стандартным элементам, наконечник защищает противоударная резиновая оболочка. Под ней алюминиевая втулка для прочности. Вставка из прочного и устойчивого к стиранию вольфрам-карбидного сплава.

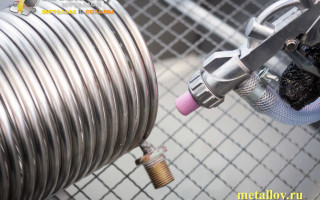

Работа пескоструем с соплом Вентури

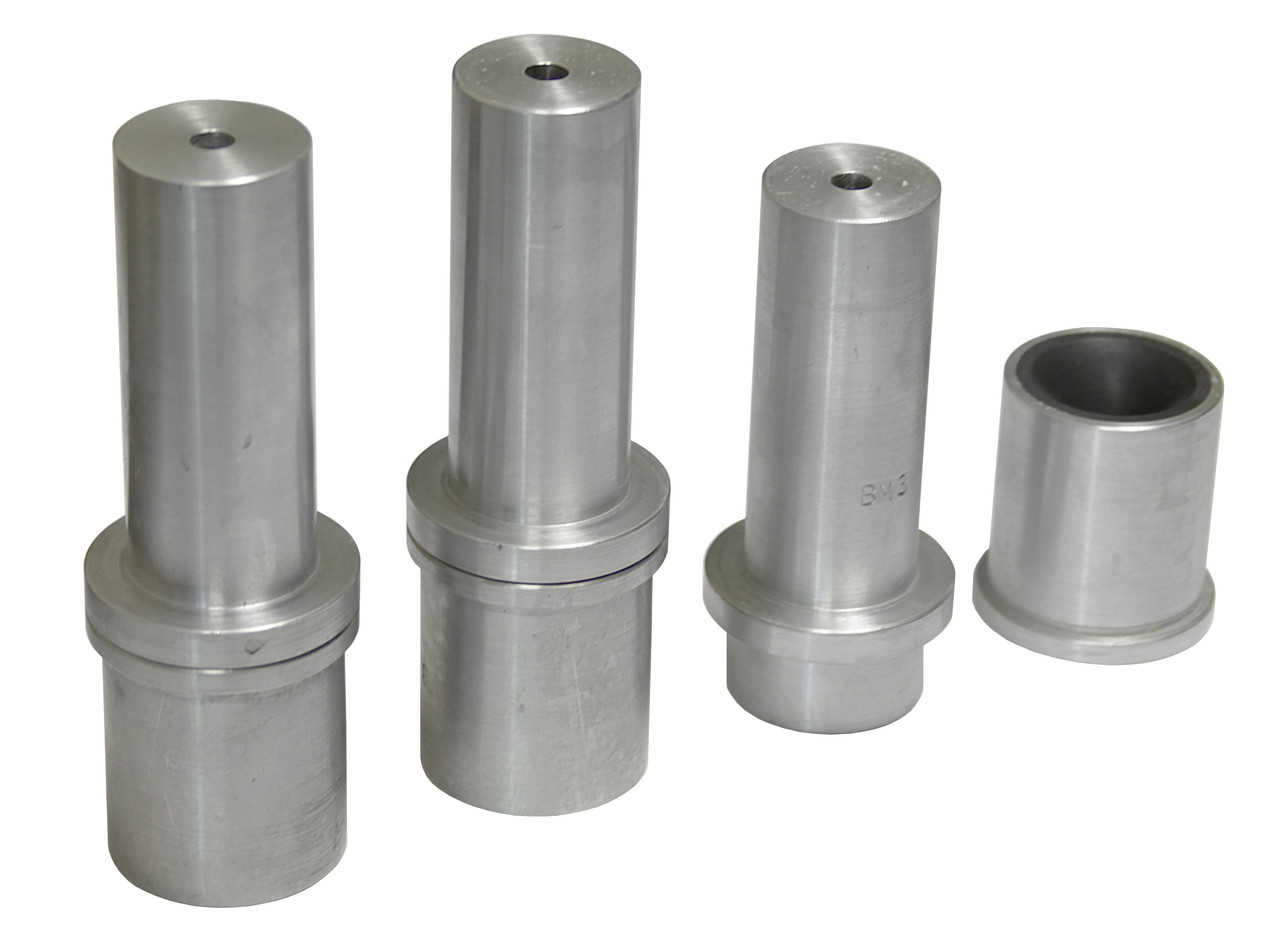

Конструктивные особенности сопла для пескоструйного аппарата

Основными параметрами сопла, устанавливаемого на пескоструйный аппарат, являются:

диаметр и тип отверстия;
длина;
материал изготовления.

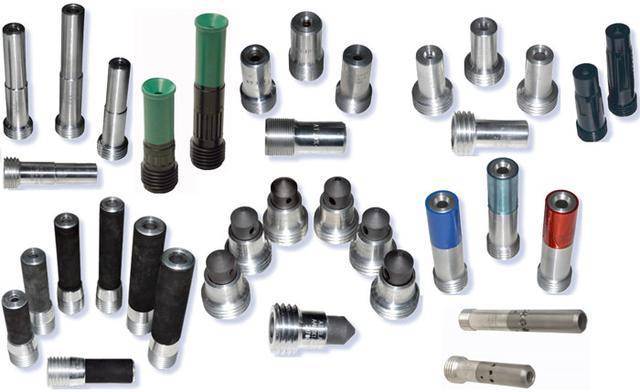

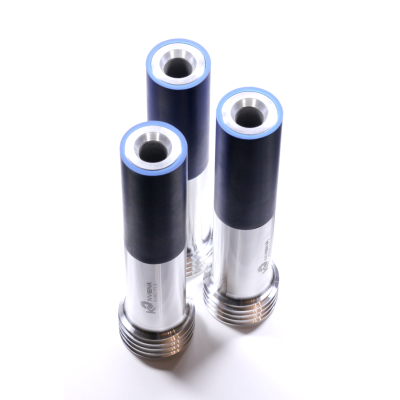

Абразивоструйные сопла различных конфигураций

Диаметр отверстия в сопле, которое фиксируется на пескоструйном аппарате посредством специального соплодержателя, выбирается в зависимости от того, какой производительностью должно обладать устройство. Производительность любого пескоструйного аппарата – как серийного, так и сделанного своими руками – зависит от мощности струи или объема воздуха, который в состоянии пропускать сопло в единицу времени.

Мощность струи, которую формирует сопло, прямо пропорциональна объему воздуха, который проходит через него в единицу времени. Соответственно, чтобы увеличить мощность пескоструйного аппарата, необходимо сделать в его сопле отверстие большего диаметра. Например, можно оценить мощность сопел, отверстия в которых имеют разные диаметры. Если сопло, диаметр которого соответствует 6 мм (1/4 дюйма), имеет мощность, равную 100%, то изделия с отверстиями больших диаметров будут отличаться следующей величиной данного параметра:

8 мм (5/16 дюйма) – 157%;
9,5 мм (3/8 дюйма) – 220%;
11 мм (7/16 дюйма) – 320%;
12,5 мм (1/2 дюйма) – 400%.

Чтобы еще лучше ориентироваться в мощности сопла с тем или иным диаметром внутреннего отверстия, можно принять во внимание, что изделия, диаметр в которых составляет 6 мм (1/4 дюйма), способны обеспечить среднюю мощность струи, равную 30 м3/час. Таблица позволяет примерно оценить влияние диаметра сопла и давления воздуха на производительность и расход абразива

Таблица позволяет примерно оценить влияние диаметра сопла и давления воздуха на производительность и расход абразива

Если вы не собираетесь изготавливать сопло для аппарата пескоструйной обработки своими руками, то следует иметь в виду, что изделия, выпускаемые серийно, имеют стандартные диаметры отверстий, равные 6, 8, 10 и 12 мм.

На выбор такого параметра сопла, как его длина, оказывает влияние степень загрязненности очищаемой поверхности. Для пескоструйной обработки поверхностей, которые имеют незначительные загрязнения, выбираются более короткие сопла (7–8 см). Если же необходимо обработать поверхность, на которой имеются сложные загрязнения, длина сопла должна быть значительной (до 23 см). Более короткие сопла, устанавливаемые в стандартный соплодержатель, используются и в тех случаях, когда обработке требуется подвергнуть труднодоступные места.

Сопла, диаметр которых не изменяется по всей их длине, позволяют обеспечить скорость выхода абразивного материала 320 км/час, при этом давление смеси из воздуха и абразива, поступающей из такого сопла, составляет 6 атм. Сопла с каналом «Вентури» формируют струю абразивной смеси, скорость движения которой может доходить до 720 км/час. Понятно, что сопла с внутренними отверстиями такого типа повышают эффективность пескоструйной обработки.

Очевидно, что площадь потока у сопла типа VENTURI значительно больше, чем у обычного прямолинейного

Использование сопел с внутренними отверстиями, выполненными по типу «Вентури», позволяет предприятиям и специализированным компаниям не только увеличить производительность своего труда, но и значительно повысить качество выполняемой обработки

Что важно, применение изделий с такими каналами не требует приобретения специальных абразивов и не приводит к увеличению расхода сжатого воздуха

Если сопла с отверстиями обычного типа для пескоструйных аппаратов можно сделать своими руками (хотя это и сложно), то изделия с каналом «Вентури» качественно изготовить в домашних условиях, не располагая специальным оборудованием, практически невозможно.

Устройство сопла пескоструйного с каналом Вентури: d — внутренний диаметр; D — заходной диаметр; Т — присоединительная резьба; L — длина сопла

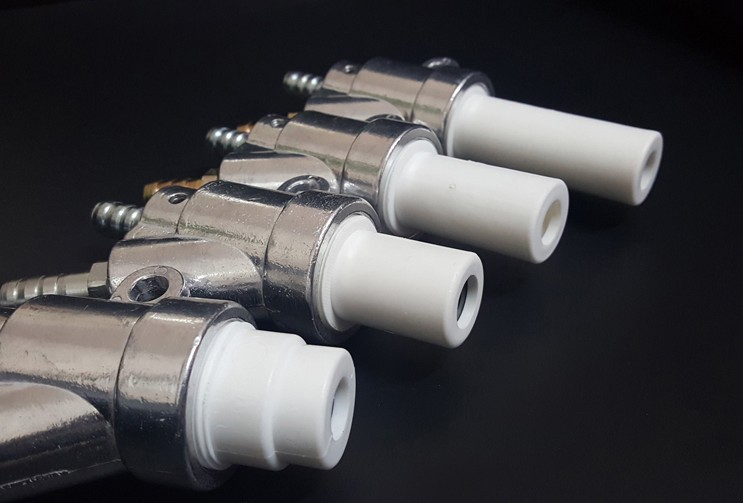

Для изготовления сопел, в том числе и своими руками, могут быть использованы различные материалы, от выбора которых зависит долговечность изделия. Так, в зависимости от материала изготовления сопла для аппаратов пескоструйной обработки обладают следующей долговечностью:

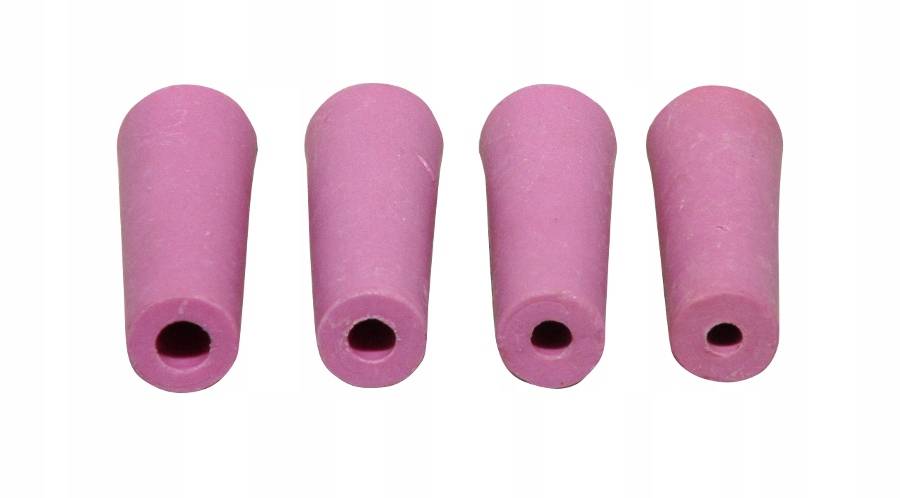

керамические изделия, которые в домашних условиях делают из обычных свечей зажигания, – 1–2 часа;
сопла из чугуна – 6–8 часов;
изделия, для производства которых был использован карбид вольфрама, – 300 часов;
сопла, изготовленные из карбида бора, – 750–1000 часов.

Если в качестве абразивного материала в пескоструйном аппарате используется не песок, а стальная дробь, то долговечность сопел любого типа увеличивается в 2–2,5 раза.

Как сделать бюджетное сопло для пескоструя своими руками

Если сопло пескоструйной установки пришло в негодность, можно изготовить замену самостоятельно. Правда, срок непрерывной службы такого изделия будет небольшим, зато стоимость расходных материалов не ударит по бюджету. Основной для сопла может быть керамическая свеча зажигания или старый керамический резистор с внутренним диаметром 2–4 мм.

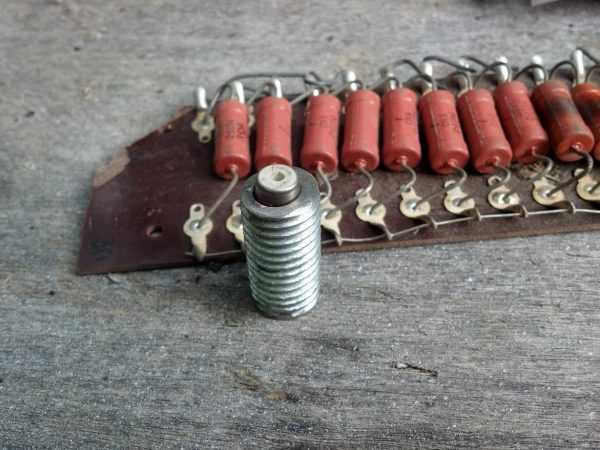

Порядок работы с резистором таков:

шляпки, ножки оторвать кусачками или отпилить болгаркой.
взять металлический болт М14, отрезать верх, просверлить сквозное отверстие сверлом №5.
углубить отверстие сверлом №8 примерно на 1,4 см.
на прижимную гайку М14 сверху приварить широкую шайбу М5, сверлом №8 сделать изнутри конус, поджимающий будущее сопло.

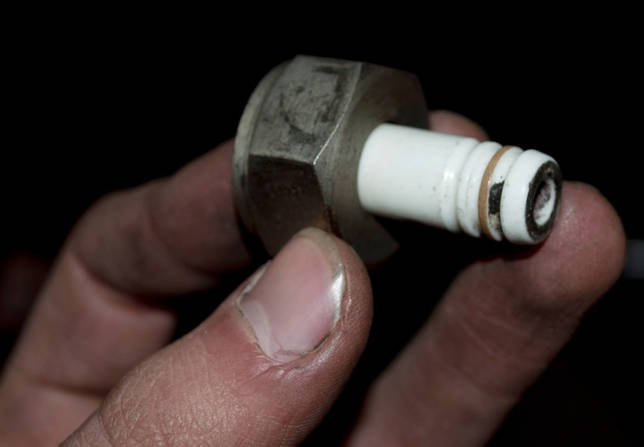

Для создания насадки из свечи зажигания нужно действовать так:

при помощи плоскогубцев вытащить из свечи контактный стержень, предварительно прогрев ее газовой горелкой.
сточить завальцованную кромку корпуса свечи на станке.
выбить керамический изолятор.
точилом надрезать края гайки, снять ее.
алмазным кругом срезать часть керамического изолятора, где расположен центральный электрод.
присоединить к стержню купленный или заранее выточенный из болта переходник с прижимной гайкой.

В продаже есть разнообразные сопла для пескоструев, причем срок службы и производительность самых современных изделий будет в разы выше, чем у самодельных. При регулярном применении пескоструя имеет смысл приобрести качественную деталь в готовом виде, а для разовой работы при наличии необходимого оборудования и навыков можно сделать сопло самому.

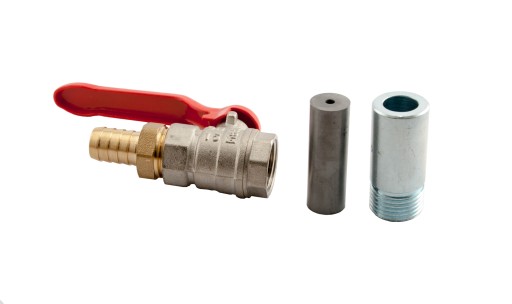

Как купить пескоструйное сопло и соплодержатель

Мы работаем по системе заявок, поэтому для того, чтобы купить сопло для пескоструя или соплодержатель, пришлите нам заявку на электронную почту. Также Вы можете позвонить по телефону 8-800-555-95-28, звонок по России бесплатный, наши менеджеры проконсультируют Вас по вопросам подбора оборудования, расскажут какое сопло для пескоструя подойдет для вашей установки или проконсультируют по подбору соплодержателей и пескоструйных пистолетов.

Выбирая нас, вы получите:

Высокое качество расходных материалов для пескоструйки

Лучшее соотношение цены-качества среди конкурентов

Профессиональное консультирование специалистов

Возможные варианты изготовления

Для создания собственной пескоструйной конструкции, на которую можно будет «сбросить» всю грязную работу, чаще всего идут газовые баллоны либо огнетушители. И неспроста: такие емкости удобны, надежны, так как способны с легкостью выдерживать высокое давление, а также практически бесплатны.

Пескоструй из газового баллона

Эта одна из самых простых конструкций для самостоятельных работ. Помимо компрессора надо найти «в закромах» или купить:

газовый баллон (огнетушитель);
отрезок трубы для воронки;
тройники — 2 штуки;
шаровые краны — 2 штуки;
шланги для подачи воздуха и вывода смеси, внутренний диаметр — 14, 10 мм;
хомуты, фитинги;
ФУМ ленту.

Чтобы сделать пескоструй своими руками, выполняют следующие этапы: готовят емкость и присоединяют к ней шланги.

Работы с баллоном

Предварительно готовят бак. Баллон освобождают от остатков содержимого, моют внутреннюю поверхность емкости, используя неабразивные средства. Сушат.
Проделывают отверстия: сверху для засыпки песка (диаметры его и трубы-отрезка должны совпадать), снизу — для соединения с краном. Сначала по кругу рассверливают сверлом, потом середину выпиливают либо выламывают плоскогубцами, а края обрабатывают шлифовкой.
Приваривают отрезок трубы, на которой сделана резьба. На нее навинчивают крышку-заглушку.
Приваривают к баллону кран. Альтернатива — установка переходника, на который будет накручиваться регулятор.
За краном крепят тройник, потом смесительный блок. Все резьбовые соединения уплотняют ФУМ лентой.
К верхней части емкости монтируют кран, за ним — тройник.
Приваривают ручки, опоры и/или колеса.

Операции со шлангами

Затем следует присоединение шлангов-каналов подачи воздуха и выброса смеси:

на вентиль и нижний тройник ставят штуцеры;
шланг с диаметром 14 мм для подачи воздуха крепят между тройником и смесительным блоком;
к свободному ответвлению подключают нагнетательную установку — компрессор;
к незанятому отводу внизу крепят шланг для подачи песчано-воздушной смеси.

Последний этап — присоединение пистолета. Этот компактный прибор будет очень полезен для не слишком масштабных работ.

Аппарат из огнетушителя — вторая подходящая емкость. От предыдущего изделия такое пескоструйное оборудование отличается не слишком сильно. В этом случае сначала обеспечивают герметичность конструкции. На токарном станке изготавливают заглушку, которую затем уплотняют резиновым кольцом. В огнетушителе делают два отверстия — одно снизу, другое в верхней боковой части емкости. В них вваривают резьбовые соединения, а дальнейшие операции делают аналогично.

Портативный пескоструй

Это устройство не может похвастаться большими габаритами, но ему по силам та же работа, которую выполняет более крупный коллега. Правда, масштабы ее немного меньше. Для изготовления легкой модели нужно найти:

армированный шланг;
керамическое сопло (модифицированная свеча зажигания);
компрессор;
пластиковую бутылку (1,5 либо 2 л);
клапан краскопульта;
сантехнический тройник;
шаровой кран.

Помимо набора гаечных ключей в этом случае потребуется сверлильный и токарный станок — для вытачивания смесителя. Ориентируясь на схему, из смесителя, тройника, шарового крана, бутылки и сопла собирают насадку.

На токарном станке под размер сопла вытачивают корпус пистолета.
Его соединяют со смесителем-тройником, один штуцер присоединяют к компрессору, на втором монтируют сопло. Третий соединяют с емкостью, содержащий абразив.
Делают канал между пистолетом и компрессором. Кран монтируют между бутылкой и тройником. Последний соединяют в рукояткой от краскопульта.
В бутылке обрезают верх.

Это портативное устройство не отличается долговечностью, однако оно способно эффективно очищать поверхности около получаса.

Дизельный или электрический?

Если работы производятся на выездах (без возможности подключиться к электро сети), то чаще всего единственно возможным является использование дизельного компрессора. Как правило дизельный компрессор оснащён системой регулировки производительности: при снижении потребления сжатого воздуха сбрасываются обороты, а при увеличении, наоборот, поднимаются. В силу конструкции это решение реализуется значительно проще, чем на компрессорах с электрическим приводом, так как на них, чтобы добиться подобного эффекта, устанавливаются значительно более дорогие блоки регулировки частоты привода.

Электрические компрессоры, по сравнению, с дизельными более экономичны и в силу конструктивных особенностей значительно проще и дешевле в эксплуатации и обслуживании. Для работы на выездах существуют передвижные модели, смонтированные на шасси. При пескоструйной очистке используются компрессоры с мощностью двигателей от 22 до 100 кВт и более, что может накладывать ограничения при подключении к электрическим сетям.

Прежде, чем купить дизельный компрессор, проверьте, позволяют ли условия, вместо него использовать передвижной электрический компрессор, если да, то соит отдать предпочтение второму.

Как сделать своими руками?

Мастера с фантазией и умелыми руками нередко изготавливают насадки для пескоструя самостоятельно, и в этом есть несомненный практический смысл. Покупать насадку для небольшого ржавого пятна на автомобиле или сделать ее своими руками из подручных материалов – разница только в трате денег или времени. На специальных сайтах есть немало видеороликов, на которых доморощенные умельцы с гордостью демонстрируют самодельное несложное устройство из стали или чугуна, автомобильной свечки. Они используют в качестве ресивера газовые баллоны, показывают усовершенствованные модели уже готового пистолета, который чем-то не устраивает в использовании.

Рассмотрим, как можно самостоятельно сделать насадки для пескоструя.

Для изготовления понадобятся:

обычная пластиковая бутылка, объем которой не более 1 л;
пистолет для продувки и еще один для подкачки шин;
для камеры потребуется вентиль.

Процесс изготовления показан на видео.

При наличии чертежа можно собрать даже пескоструйный аппарат, купив его составляющие по отдельности в специализированных магазинах. Однако специалисты по таким работам уверены, что у покупных изделий выше функциональность и производительность. И если речь идет о большом объеме работы, лучше приобрести заводское сопло с хорошими характеристиками – устойчивостью к удару и длительным сроком эксплуатации.

Что такое абразивоструйное сопло?

Это техническое средство, для направления воздушной или водяной струи с абразивом (абразив — кварцевый песок, дробь, стеклянная, пластиковая крошка и т.п.) находящегося под давлением в среду с меньшим давлением. Получаем – направленный, управляемый поток абразива на обрабатываемую поверхность. В простом представлении абразивоструйное сопло или как его называют пескоструйное сопло, имеет вид цилиндрического или конического патрубка, одним концом крепится к абразивоструйному шлангу, второй служит для направления абразивостуйной струи. Пескоструйное сопло так же служит для увеличения скорости потока пескоструйной смеси при пескоструйной очистки поверхности, формирует определенный факел распыла и площадь контакта. Абразивоструйные сопла производятся различных форм и размеров и у каждой модели есть свое предназначение. Канал сопла (ствол) влияет на форму струи. К примеру: прямой ствол создаст компактную струю и лучше всего подходит для небольших рабочих площадей. Канал Вентури увеличивает скорость прохождения абразива, создает широкую струю, предназначен для очистки больших поверхностей

Не менее важное значение имеют длина и форма внутреннего канала абразивоструйного сопла, определяющие скорость частиц абразива. Оптимальная длина сопла составляет не менее 10 диаметров выходного отверстия и обычно находится в пределах 100-250 мм

Выбор правильного сопла для конкретного случая зависит от правильного представления применения различных эффектов воздействия каждого вида на характеристику очистки и стоимость производимых работ

Материал абразивоструйного сопла

Сопла подвергаются очень интенсивному износу и зависит это главным образом от материала сопла, используемого абразива, скорости движения частиц и рабочего давление.

Пескоструйные сопла из оксид — алюминия – пригодны при нечастом использовании, когда цена – определяющий фактор, а срок эксплуатации сопла менее важен.
Пескоструйные сопла из карбид — вольфрама — предназначен для более длительного срока эксплуатации , приемлемы для использования с большим спектром абразива.
Пескоструйные сопла из карбид бора — прекрасно подходит для использования агрессивных абразивов типа окисей алюминия и минеральных заполнителей. Срок эксплуатации сопел из карбида бора при использовании агрессивных абразивов по сравнению с карбид-вольфрамовыми в 5-10 раз больше, а карбид-кремниевых — в 2-3 раза.

Форма канала сопла

Широкое применение получили сопла с расширяющимся к выходу каналом (форма трубы Вентури). Это позволило при одинаковых параметрах (диаметре сопла, давлении и пр.) увеличить скорость частиц в 1,5-1,8 раза, что соответствует увеличению, в 2-3 раза кинетической энергии частиц.

Вентури: пескоструйные сопла с каналом Вентури обеспечивают широкую площадь контакта абразива с поверхностью и позволяют на 100% сохранять кинетическую энергию (скорость) абразива на выходе из сопла. Сопла Вентури — лучший выбор для высокой производительности при обработке больших поверхностей. Производительность сопел с каналом Вентури на 40% выше, чем у схожих сопел с прямым каналом. К тому же, расход абразива снижается до 40%
Двойное Вентури: пескоструйные сопла «Двойной Вентури» фактически представляют собой два сопла Вентури, размещенные друг за другом. Между ними имеется промежуток с отверстиями в корпусе для подсоса атмосферного воздуха во вторую часть составного сопла. Второй канал Вентури у составного сопла шире, чем у обычного сопла Вентури. Данная модификация позволяет увеличить пятно контакта абразива с поверхностью при минимальной потере его скорости (кинетической энергии).
Угловые сопла: угловые сопла разработаны для очистки труднодоступных участков — углов, задних сторон фланцев или внутренних поверхностей труб..Сопла имеют компактный размер и выход струи абразива под регулируемом углом.

Диаметр сопла

Диаметр сопла непосредственно связан с расходом воздуха (а отсюда и параметры производительности компрессора) и, в конечном итоге, производительность и качество очистки и расход абразива. Диаметр сопла измеряется в узкой части канала, указывается в мм, определяет расход требуемого количества сжатого воздуха (м3/мин.) и абразива в целом. Диаметр сопла обычно выбирается, исходя из эмпирического правила: диаметр сопла = диаметр наибольшей частицы абразива х 4; полученная величина округляется до ближайшего размера в сторону увеличения.

Как работает аппарат для пескоструйной обработки

Пескоструйная обработка похожа на покрытие рабочей поверхности краскопультом. Принцип работы заключается в том, что воздух под давлением поступает от компрессора к соплу через шланг. На его пути присутствует отверстие, через которое в общий поток подаются частицы абразивного материала. Далее смесь песка и воздуха с большой скоростью попадает на рабочую поверхность и очищает её от ржавчины, мусора, налёта.

Делать самодельный компрессор для пескоструя не рекомендуется. Это сложный процесс и у начинающего мастера скорее всего не получится осуществить задуманное. Достаточно купить компрессор в строительном магазине. Оптимальная мощность оборудования для подачи воздуха — 4–5 кВт. В том же магазине можно купить остальные комплектующие для пескоструйного аппарата.

Подбор основных характеристик компрессора

Во множестве справочных материалов можно найти данные, что минимальный порог производительности компрессора должен составлять 500 л в минуту при давлении в 5 бар. Однако практически нигде не говорится правды. Выбрать компрессор для пескоструя с такими характеристиками можно даже без необходимой обвязки. Однако при этом:

пескоструйный аппарат сможет работать только с ограниченными типами поверхностей и покрытий;
не обеспечивается долговременное использование пескоструйной установки — нужны паузы для охлаждения двигателя;
пескоструйный компрессор проявит все свои конструкционные особенности, в частности, роторные модели будут неизбежно подавать воздух рывками.

На основании практического опыта использования и рекомендаций ведущих производителей профессионального оборудования можно вывести честную оценку минимальных требований к нагнетательному комплексу. Компрессор должен обязательно работать с обвязкой в виде ресивера. При правильном выборе его объема возможно достижение требуемой непрерывности работы, даже если используется нагнетатель поршневого типа.

Основные требования, по которым можно подобрать компрессор для пескоструйного аппарата зависят от материалов и характера покрытий, с которыми придется работать:

для обработки бетона, камерных поверхностей, стеновой кирпичной кладки минимальный уровень рабочего давления должен составлять 3 бара;
при работах с металлом компрессор должен обеспечивать давление в 6 бар;
для удаления прочных покрытий рекомендуемое давление составляет 9 бар.

Максимум, на который стоит ориентироваться, если хочется выбрать компрессор для пескоструя с высокой универсальностью — давление в 12 бар. В рассматриваемых рекомендациях принимается, что диаметр рабочего сопла составляет 5 мм, а показатель уровня прокачки — 800 л в минуту.

Совет! Сегодня множество производителей предлагает готовые воздушные станции под пескоструйный аппарат, обеспечивающие производительность на уровне от 700 до 1000 л в минуту с давлением до 12 бар. Именно такой комплект рекомендуется приобрести для достижения оптимальных показателей производительности и удобства использования в условиях мастерской. Для промышленных целей рекомендуется выбрать устройство с производительностью в 3000-5000 л/минуту и выходным давлением до 10 бар. Обычно это компрессоры винтового типа.\

Производители

Специалисты рекомендуют сопла следующих фирм:

Contracor — Россия;
CLEMCO — Германия;
ВМЗ — Великолукский механический завод.

Немецкие изделия известны своей надежной работой, долгим сроком службы. Наилучшими считаются сопла фирмы CLEMCO. Компания производит в основном керамические и карбид вольфрамовые вставки.

Не уступают им по качеству насадки для пескоструйки Российской фирмы Contracor. Основная продукция из карбида бора, имеются вольфрамовые и керамические вставки.

На ВМЗ изготавливают обычные сопла с бюджетной стоимостью. Любители могут приобрести разнообразные насадки — металлические, керамические и чугунные для разового ремонта.
