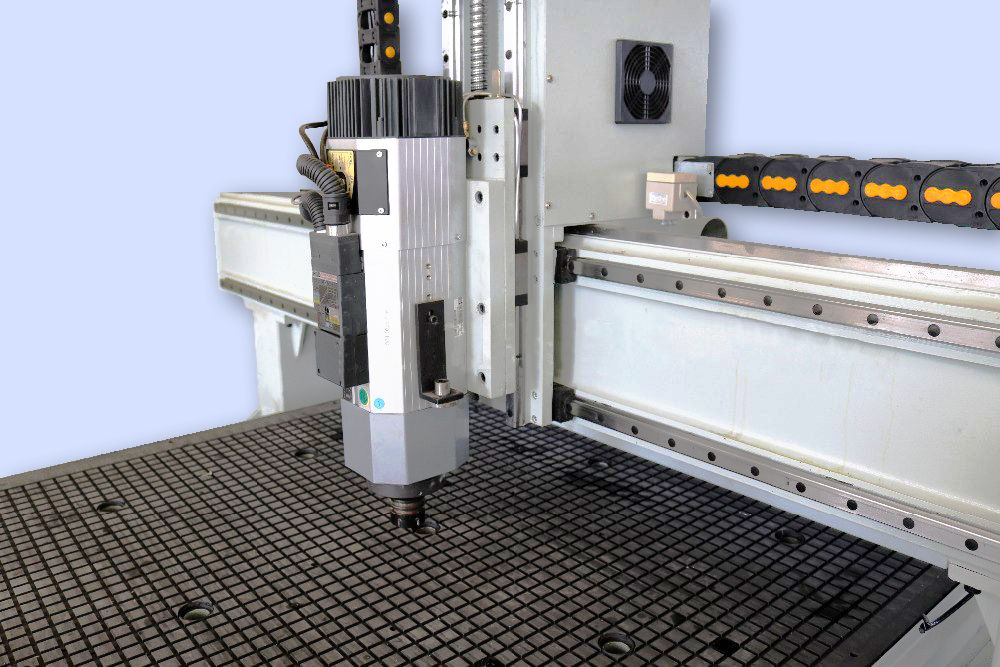

Фрезерный шпиндель станка чпу

Устройство и характеристики

Практически все конструкции шпинделя схожи, однако технические характеристики могут существенно отличаться. Особенностями можно назвать нижеприведенные моменты:

Роторный вал фиксируется в корпусе за счет подшипника качения. При этом могут применяться самые различные варианты исполнения подшипника качения, некоторые характеризуются повышенной устойчивостью к вибрации, другие обходятся намного дешевле. Большая часть оборудования предусматривает подачу смазывающего вещества в зону скольжения. За счет этого существенно повышается ресурс работы, а также снижается степень нагрева всего механизма.
Главное вращательное движение передается от асинхронного двигателя, который также монтируется в корпусе. Подобный механизм питается от электричества, может работать от напряжения 220 В или 380 В. На протяжении длительного периода проводилась установка исключительно трехфазного варианта исполнения, так как он характеризовался большей мощностью и устойчивостью к возникающей нагрузке. Однако через некоторое время появились более современные конструкции моделей на 220 В, которые позволили ставить оборудование в бытовых условиях.
Не стоит забывать о том, что шпинделю передается вращательное движение. При этом оно может передаваться напрямую или через различный привод, каждый характеризуется своими определенным особенностями. Примером можно назвать клиноременную передачу, представленную сочетанием шкивов различного диаметра и ремня с определенным профилем. За счет натяжения ремень может передавать существенное усилие, в случае превышения допустимого показателя ремень начинает проскальзывать и исключается вероятность повреждения основных элементов. для передачи особых свойств проводится установка зубчатых колес, в некоторых случаях есть возможность провести их замену.
На валу находятся зажимы цангового типа. За счет подобной конструкции обеспечивается крепление инструмента с определенным диаметром хвостовика. Стоит учитывать, что не всем инструменты могут быть зафиксированы в подобном устройстве. В случае, когда фиксация проводится по внешней цилиндрической поверхности обеспечить высокую степень надежности практически невозможно. Именно поэтому инструменты изготавливают со специальными хвостовиками, которые исключают вероятность осевого смещения.
Довольно большое количество вариантов исполнения имеет систему охлаждения. Она может быть воздушного или жидкого типа. Стоит учитывать, что только при обеспечении надлежащего охлаждения можно эксплуатировать устройство на протяжении длительного периода.
Сложное устройство шпинделя станков с ЧПУ. Это связано с тем, что подобные фрезерные станки характеризуется повышенной точностью в работе, а также большой сложностью по причине применения блока числового программного управления. Устройство с ЧПУ может быть подвижным и работать в автоматическом режиме, то есть выполнять сжатие детали без участия оператора. Часто встречается гидравлический привод, который характеризуется относительно невысокой стоимостью и возможностью передачи большого усилия

Электрические более точные и характеризуются большой скоростью срабатывания.
Рассматривая характеристики шпинделя следует уделить внимание максимальной и минимальной скорости вращения. Она наиболее актуальна для устройства, которое предназначено для фиксации заготовки.

Стоит учитывать, что стандартный ряд частот вращения во многом зависит не от устройства и где находится шпиндель, а от особенностей механизма привода. Производители фрезерных станков указывают стандартные значения частоты вращения шпинделя или диапазон. Некоторые устройства позволяют проводить плавную регулировку параметров. Также есть шпиндельный привод, который классифицируется по достаточно большому количеству признаков.

Классификация

Разделить фрезерный шпиндель можно по техническим характеристикам и способу использованию.

Деление в зависимости от мощности:

Станки для работы с фанерой — 800 Вт. На маломощном оборудовании обрабатывается фанера, ДВП, ДСП, МДФ.
Оптимальная мощность для фрезерного станка по дереву с ЧПУ — 1500 Вт. С такой мощностью обрабатывают мягкие сплавы металлов, текстолит.
Оборудование мощностью от 3000 Вт. Подходит для стали, натурального камня.

Одновременно с разделением по мощности станки подразделяются по своему функционалу. Они могут использоваться для нанесения гравировки, раскроя металла и фрезеровки.

Также фрезерные шпиндели можно разделить на две группы в зависимости от использования:

Шпиндели, устанавливаемые в бормашинах, ручных фрезерных станках, дрелях.
Промышленные модели. Используются в станках, изготавливаемых для большого производства. Они способны выдерживать большие нагрузки, имеют износоустойчивые детали, керамические подшипники. Чтобы оборудование не выходило из строя из-за интенсивной работы, на него может устанавливаться дополнительно охлаждение. На поверхности с большим уровнем трения с помощью специальной автоматической системы подается смазка.

Если в качестве шпинделя используется дрель или бормашина, необходимо учитывать, что она не способна выдержать постоянные интенсивные нагрузки и подшипники начнут выть спустя короткий промежуток времени.

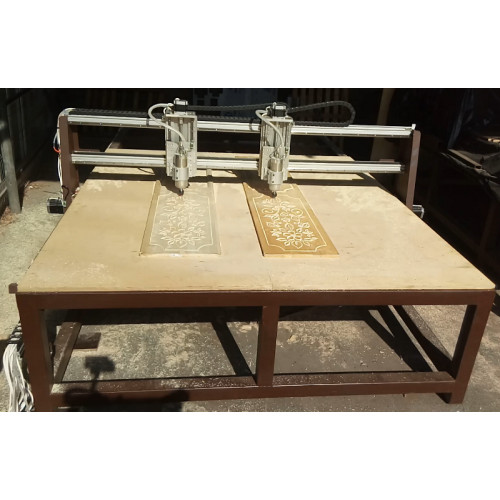

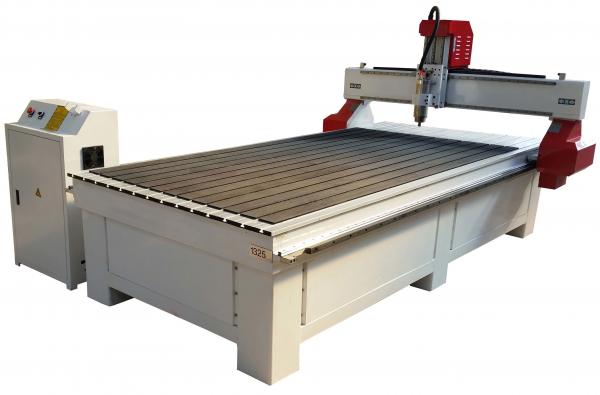

Станок для работы с фанерой

Регулировка подшипников

Какой бы хорошей техника ни была изначально, со временем она утрачивает свои положительные качества. Проблемы с подшипниками неизбежны при долгой эксплуатации. Еще раньше они появляются из-за перегрузок и вибраций. Игнорирование этого момента грозит не только плохим качеством обработки, но и повреждениями оборудования. Отрегулировать подшипники (вернее, их зазоры) на консольных фрезерах можно по примерно одинаковой схеме:

введение оправки;
прикосновение к цилиндрическому выступу индикаторным штифтом;
раскачка шпинделя оправкой в опоре;
отметка наибольших отклонений индикатора (они должны быть не больше 8-10);
при превышении – регулировка согласно инструкции.

Критерии подбора

Подробно рассмотрим, на какие именно факторы стоит обращаться внимание при выборе

Мощность

Выбор шпинделя для станка с ЧПУ начинается с изучения мощностных характеристик. Здесь не стоит экономить; мы рекомендуем следовать правилу: «Чем больше, тем лучше». Запас мощности — залог исправной работы шпинделя сверх указанного ресурса.

Обратите внимание на следующие советы по выбору:

сверление или гравировка возможны при помощи шпинделя мощностью менее 600 Вт;
работы по древесине или листовому металлу выполняются устройством мощностью от 800 до 1400 Вт;
для устройства с ЧПУ, от которого требуется ежедневная работа, выбирайте шпиндель мощностью свыше 1500 Вт.

Качество работы двигателей зависит и от надежности самого станка. Если фрезер с ЧПУ ветхий, есть вероятность, что новый шпиндель принесет мало пользы.

Обрабатываемая поверхность

Мощность шпинделя выбирается в зависимости от типа обрабатываемого материала. Для фанеры, ДСП, МДФ рекомендуется вал мощностью до 3000 Вт, для дерева и мягких сплавов (алюминий, бронза) — до 6000 Вт.

Вид фрезеровки

Следующий критерий выбора шпинделя — способ фрезеровки. Всего их два:

силовой,
скоростной.

В первом случае вал подается медленно, но фреза вращается очень быстро. Скоростной способ подразумевает медленное вращение и быструю подачу. Силовая фрезеровка применяется, если нужно быстро удалить определенный объем материала. Скоростная — если важнее качество обработки детали.

Характеристики фрезы указываются в технической документации на изделие. Выставляются параметры на станке с ЧПУ перед началом работ

На них важно обращать внимание, чтобы не перегрузить вал и получить максимальную производительность оборудования

Система охлаждения

Наличие и тип системы охлаждения — еще один важный критерий выбора. Именно от нее зависит, как долго станок сможет работать без перерыва.

Под воздушным охлаждением подразумевается обдувка обмоток шпинделя через крыльчатку, предусмотренную на корпусе. Минусов у него больше, чем плюсов, например:

охлаждение воздухом малоэффективно при работе на низких скоростях;
вместе с воздухом под корпус засасываются стружка, пыль, грязь, из-за чего засоряется мотор.

Таких недостатков лишена система водяного (жидкостного) охлаждения, однако она усложняет конструкцию фрезерного станка с ЧПУ. Для нее требуется резервуар с жидкостью, который крепится на корпусе устройства. Трубки, которые подводят и отводят воду, не всегда легко вмонтировать в станок с двумя шпинделями.

Водяное охлаждение предпочтительнее потому, что жидкость на шпиндель подается равномерно, с одинаковой скоростью. Запускать двигатель фрезера запрещено, пока не активирована помпа. Игнорирование правила вызовет перегрев обмоток и выход всей системы из строя.

Производитель

Определить, на Западе или Востоке изготовлен элемент, можно по внешнему виду. Например, китайские модели имеют сплошной, закрытый корпус в форме цилиндра. Конструкция достаточно жесткая, вибрации при металлообработке минимальны. Крыльчатка или другие подобные отверстия отсутствуют, что делает вал невосприимчивым к стружке и пыли. В числе минусов китайской продукции:

высокий процент подделок и брака,
склонность внутренних элементов к коррозии (из-за примитивной системы охлаждения),
сложность замены подшипников.

Европейские шпиндели отличаются качеством и более дорогой стоимостью. Характерные черты — надежные подшипники, минимальные радиальные биения. Обычно они имеют воздушное охлаждение, поэтому коррозии почти не подвержены, работают плавно.

Что представляет собой шпиндель для токарного станка

Шпиндель для токарного станка представляет собой вал с отверстием посередине. В него, в отверстие, вставляют заготовки будущих деталей. Изготавливают его из высокопрочной стали, так как на него постоянно ложится большая нагрузка. Теперь немного поподробнее.

Чертеж и конструкция устройства

То, какой конструкции будет шпиндель, зависит от большого перечня факторов. К примеру, от того, какие работы нужно будет выполнить, или от скорости, с которой будет происходить работа. Также в этот перечень можно внести виды станка, так как для разных видов нужен разный шпиндель.

Требования к шпиндельному узлу

В прошлом основным упором для данного узла были подшипники, на которых вращается шпиндель. Отклонение на них достигало около одного микрометра. Сейчас же всё поменялось: теперь требования к современным шпинделям усилились, и они изготавливаются при помощи либо магнитных, либо воздушных опор.

Это позволяет добиться намного лучших результатов, чем при использовании подшипников: теперь отклонения от нормы составляют лишь около двух десятых микрометров, что позволяет работать даже с самыми сложными деталями, не боясь выпустить брак.

Однако, две десятые микрометров не придел. При помощи маховика, который разгоняет шпиндель, можно добиться снижения погрешности до трёх сотых микрометров, что намного меньше предыдущего результата. Правда, такие работы должны выполняться после того, как маховик будет отключен. То есть, работы выполняются за счёт инерции, при помощи которой шпиндель продолжает движение.

Вот список требований, которым должны соответствовать шпиндельные узлы:

Точность. Это требование проверяется на основание того, для какого станка нужен шпиндель и применения.
Скорость обработки. Шпиндельные узлы вращаются всегда с разной скоростью (это зависит от вида). Если говорить грубо: чем быстрее — тем лучше. От скорости зависит, на каком уровне будет качество выполненной детали.
Жёсткость. Здесь всё не так, как со скоростью. То есть, чем ниже — тем лучше. Вычисляется он при помощи соотношения величины прогиба шпинделя и уровня радиального биения. Вычислив получившееся число у двух шпинделей, можно сказать: какой из них лучше.
«Время жизни». Этот показатель означает, сколько шпиндель сможет прослужить при выполнении предназначенных работ. Он зависит от того, какой подшипник используется при эксплуатации. Естественно, чем он хуже — тем быстрее сломается шпиндельный узел.
Устойчивость к вибрации. Естественно, при работе станок очень много вибрирует, что может привести к браку, если шпиндель не соответствует этому требованию. Если шпиндельный узел плохо переносит вибрацию, то уровень точности при работе будет заметно ниже.
Максимальный уровень нагревания. Это — одно из важнейших требований. При работе шпиндельный узел, из-за силы трения, сильно нагревается, а потому иногда ему нужно, так сказать, «отдохнуть» от работы. При сильном нагреве он может начать видоизменятся и поломаться, а потому нужно выбирать самый устойчивый к высокой температуре.
Максимально переносимый вес. Благодаря этому требованию можно определить — какого веса инструменты можно закреплять на шпиндельном узле. Также от этого показателя зависит размер используемого инструмента.

Учитывая все эти требования, которые предъявляют к шпинделю можно выбрать максимально хороший и подходящий для работ шпиндельный узел.

Назначение и принцип действия

Самым главным и, как следствие, основным назначением шпиндельного узла является закрепление на нём патрона, который в свою очередь предназначенных для зажима заготовки будущей детали.

Справка! Закрепление заготовки на шпинделе осуществляется благодаря специальному зажимному патрону, планшайбе или цанговому зажиму, которые крепятся на конце шпинделя.

Изготовление своими руками

При недостатке средств на покупку импортного оборудования можно задуматься над изготовлением шпинделя для станка своими руками. В первую очередь необходимо определиться с тем, какой станок нужен. Если нужен механизм для проведения простых работ, можно сделать конструкцию на основе ручного гравера или бормашины. Сам корпус станка в таких случаях изготавливается из фанеры. Охлаждение для настольного оборудования не требуется.

Однако, если нужно обрабатывать твердые материалы, необходимо собирать большой станок. Для этого необходимо найти чертёж подходящего оборудования для своей площади помещения. Этапы сборки:

После подготовки чертежа требуется купить все материалы и инструменты для проведения работы.
Собрать каркас из металлических профилей или уголков. Соединения можно сделать с помощью сварочного аппарата. Станина должна быть тяжёлой, чтобы заглушать возможные вибрации, исходящие от двигателя при работе.
Установить рабочий стол. При работе со стальными заготовками его желательно изготавливать из толстой листовой стали. Размер выбирается исходя из свободного пространства в помещении и габаритов станины.
Поставить направляющие для шпинделя. Закрепить на них шпиндель.
Установить оборудование для регулировки мощности двигателя. Спрятать провода в защитные кожухи.

Дополнительно поставить охлаждение. Для самодельного оборудования подойдёт конструкция с подачей жидкости. При самостоятельной сборке можно сделать станок с двумя шпинделями.

При выборе мощности двигателя требуется отталкиваться от того, какие материалы будут обрабатываться на станке. Если нужно универсальное оборудования, выбирают максимальную мощность. Нельзя использовать двигатель на высокой мощности. Если при работе самодельного станка есть вибрации, необходимо проверить основание на котором он установлен и дополнительно утяжелить станину.

Как выбрать шпиндель?

Есть довольно много рекомендаций, касающихся непосредственного выбора шпинделя для фрезерного станка. Стоит учитывать тот момент, что шпиндель токарного станка существенно отличается, так как его предназначение заключается в креплении заготовки. Основными рекомендациями назовем нижеприведенные моменты:

Для начала рассматривается то, какая нагрузка будет оказываться на хвостовую часть. При этом не стоит забывать о том, что выделяют два различных типа нагрузки: осевая и центробежная. В случае, когда за один проход будет сниматься большой слой металла следует выбирать механизм с большей устойчивостью к нагрузке.
Еще одним критерием выбора можно назвать количество оборотов, при котором будет работать оборудование

Этот показатель указывается в инструкции по эксплуатации всех фрезерных станков и электрического инструмента.
Габаритные размеры также имеют важное значение. От этого зависит минимальный и максимальный диаметр устанавливаемого инструмента.
Важным моментом является то, какая фирма занимается выпуском устройства для станка

От этого зависит качество сборки, длительность эксплуатации, основные эксплуатационные характеристики.
Некоторые производители фрезерных станков также указывают то, какой шпиндель подходит в большей степени. Рекомендуется следовать рекомендациям по выбору, так как указываемый механизм подходит в большей степени.

Как правило, рассматриваемые устройства выполнены в универсальном виде. За счет этого есть возможность подобрать самый подходящий вариант исполнения для самых различных фрезерных станков.

В заключение отметим, что шпиндель является сложной конструкцией, которая предназначена для фиксации различных элементом на момент работы.

Именно поэтому его выбору следует уделять довольно много внимания, так как некачественная и ненадежная конструкция не сможет прослужить в течение длительного периода

Следует уделять внимание и правильности установки, так как допущенные ошибки могут стать причиной появления самых различных дефектов

Выбор шпинделя: скорость вращения

Выбор шпинделя по характеристикам мощности двигателя следует также делать, исходя из типа материала, который планируется обрабатывать. Каждый производитель публикует диапазон скоростей, в которых фрезерный станок может использоваться для резьбы металла или дерева. Усредненными значениями, обычно, считаются следующие:

Для неглубокой гравировки по дереву рекомендуются маломощные шпиндели способные совершать до 25 — 35 000 оборотов в минуту. Выбирая шпиндель, рекомендуется брать модель, которая демонстрирует максимум в заданном диапазоне. То есть, если вам понадобится только 24-30 тысяч оборотов, но есть возможность взять на 35, лучше сделать выбор в пользу последнего варианта.
Для мягких металлических сплавов (алюминий) понадобится 13 — 8 000 оборотов в минуту.

Почему для дерева требуется больше оборотов, чем для металла? Ответ, на самом деле, очевиден. Для каждого типа материала используются фрезы разного типоразмера. Для металла, например, используются цельные пластины из твердых сплавов диаметром не больше 16 мм. Второй аспект заключается в типе фрезеровки. Для обработки дерева применяется скоростная фрезеровка. Она подразумевает большой крутящий момент, но небольшую подачу. Для металла используется силовая фрезеровка, которая требует меньше оборотов, но при более интенсивной подаче.

Основные разновидности и назначение

Шпиндель является главным узлом на фрезерных станках всех типов. Его параметры входят в перечень основных технических характеристик оборудования. Режущий инструмент крепится на шпинделе и через него получает вращательный момент от основного привода.

Мощность узла во многом зависит от его конструкции. Все виды шпинделей условно делят:

домашние, до 1,5 кВТ;
промышленные, от 3 кВт.

Деление условное. На мощном оборудовании можно мастерить в гараже мебель и делать запчасти. На крупном предприятии массово делают гравировку, используя настольные станки.

Гравер

Шпиндель предназначен для выполнения гравировальных работ на станках с ЧПУ и других операций с малой глубиной обработки. Шпиндельный вал получает обороты непосредственно от двигателя. Скорость и мощность находятся в прямой зависимости. Крепление инструмента цанговое.

Гравером выполняют фрезерные работы:

обработка плат;
гравировка по металлу, стеклу и камню;
выполнение пропилов, пазов и других элементов глубиной до 1,5 мм на мелких деталях.

Граверы используют на фрезерных станках с ЧПУ для создания надписей, рисунков, других изображений по трафарету и программе. Производство деталей единичное и серийное.

Бормашинка

Отличается от гравера большой мощностью и патронным зажимом, устанавливаемым в конус шпинделя. Мощность узла стабильная, не зависит от оборотов.

Шпиндель типа бормашина устанавливается на оборудование для проведения работ:

глубокая гравировка;
создание 3D изображений;
изготовление объемных деталей из дерева и сплавов цветных металлов;
раскрой листов МДФ, ДСП, фанеры, пластика.

Шпиндель и ведущий вал стоят в одной оси, и соединены муфтой. Число оборотов регулируется на электродвигателе.

Справка! Бормашина работает тише гравера и выполняет глубокую обработку деталей.

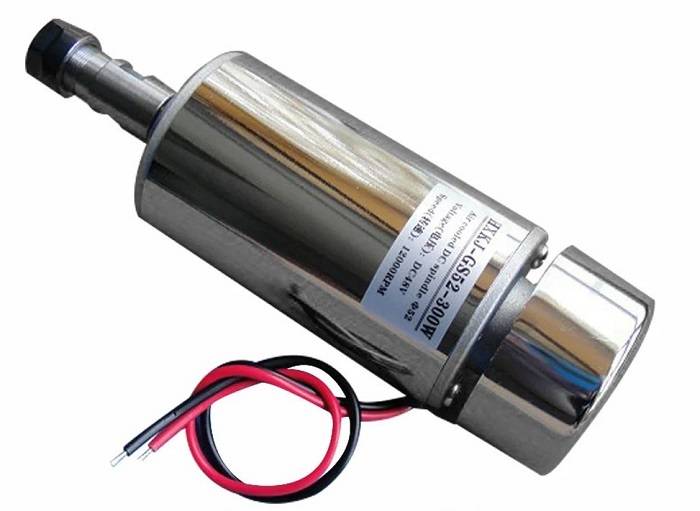

DC-мотор

В одном корпусе находятся электродвигатель и шпиндельный вал, соединенные жестко. Применяются на станках с ЧПУ для обработки металлов и мягких материалов. Скорость вращения до 12000 об/мин, мощность 400 Вт. Крепление инструмента цанговое.

Преимущества DC-моторов:

отсутствие биения;
высокая точность;
низкий уровень шума.

Шпиндель конструкции DC-мотор устанавливают на фрезерные станки с револьверной головкой и коротким циклом операций. Регулировка оборотов инструмента производится через изменение режимов работы электромотора.

Важно! При большой скорости обработки, DC—мотор не относится к высокопроизводительному оборудованию. Время его работы несколько минут. Он быстро перегревается и требует остановки

Он быстро перегревается и требует остановки.

Прямошлифовальная машина

Вращательный момент с электродвигателя на шпиндель передается через редуктор. Мощность и частота вращения не регулируются. К прямошлифовальным машинкам имеется большой набор инструмента, которым выполняют:

зачистку наружных и внутренних поверхностей;
удаление заусенцев;
обработку углов и торцов;
фрезеровку по плоскости;
вырезку пазов.

При установке дисковой пилы, производится порезка и раскрой листовых заготовок из пластика, дерева, цветных металлов.

Важно! Режим работы станка с прямошлифовальным шпинделем, регулируется подачей стола и глубиной реза

Профессиональный

Профессиональный узел предназначен для длительной работы с большими нагрузками. Он отличается от маломощных моделей:

имеет водяное охлаждение;
шпиндельный вал закреплен в шарикоподшипниках;
вращение передается через многоступенчатую коробку скоростей;
работает тихо.

Достоинство узла заключается в отсутствии в нем щеток. Они быстро изнашиваются, искрят и способствуют нагреву шпинделя.

Важно! Профессиональные шпиндели работают от трехфазного тока. Для установки их на домашнем оборудовании, требуется частотный преобразователь

Нюансы выбора шпинделей

При выборе мощного двигателя для цанги с инструментом нередко возникает еще одно «слабое звено» в виде самой фрезы для тонкой обработки. И чем тоньше сама фреза, тем вероятность ее выхода из строя при взаимодействии с твердым металлом. Таким образом, наличие избытка мощности двигателя не гарантирует ощутимый рост производственных возможностей, если этого не позволяет инструмент.

И выбирая фрезерный станок с ЧПУ для нужд своего бизнеса, необходимо также смотреть на скорость вращения шпинделя. Если Вы предпочтете станки серии «Дедал» от , то они оснащены одновременно и мощным, и высокоскоростным конструктивным узлом. Для реализации тех или иных задач по обработке заготовок из твердых материалов обычно используется 60-80% номинальной мощности двигателя и до 90% от максимальной скорости вращения фрезы. Это вкупе с эффективной системой охлаждения не допускает перегрева и выхода инструмента из строя.

Станки серии «Дедал» как и другие фрезеры имеют систему воздушного либо жидкостного охлаждения. Первая эффективна для маломощного оборудования, используемого в основном для раскроя заготовок из материалов невысокой твердости. Но при этом стоить иметь ввиду, что при низких оборотах воздушное охлаждение малоэффективно, потому что зависит напрямую от скорости вращения вала шпинделя.

Для приводных двигателей средней и высокой мощности необходимо более эффективное охлаждение, что возможно только путем использования СОЖ. Несмотря на большую сложность конструкции такого узла и необходимость контроля за работой помпы системы водяного охлаждения, фрезеры подобного типа получили существенно большее распространение.

Таким образом, показатель мощности шпинделя необходимо рассматривать в совокупности с другими характеристиками. И гнаться за «лишними ваттами», которых для решения Ваших текущих и планируемых в ближайшей перспективе задачи хватит с запасом, однозначно нет смысла. Разумнее вложить сэкономленные деньги на дополнительную оснастку и опции фрезерно-гравировального станка. Например, в следующие:

Широкий арсенал качественных фрез под выполнение различных задач;
Широкий спектр различных цанг;
Эффективная система воздушного либо жидкостного охлаждения фрезы (в зависимости от станка);
Система улавливания стружки (если таковая требуется);
Систему надежного крепления заготовки на плоскости рабочего стола;
Приспособления для крепления нестандартных заготовок.

Предприняв все вышеизложенные действия, с купленным станком (особенно если это фрезер из линейки «Дедал» от ) Вы наверняка сможете производить множество интересных изделий с высоким спросом. И по мере углубления опыта эксплуатации будете четче представлять, какие еще свойства Вам бы хотелось видеть в оборудовании. При накоплении множества таких запросов целесообразно будет обновить производственный парк гравировальной техники. И наверняка с увеличением мощности шпинделя и расширением ассортимента производимой продукции.

Особенности конструкции шпинделя для станка с ЧПУ в зависимости от вида

Шпиндели для ФС с ЧПУ имеют ряд особенностей:

Для обеспечения повышенной производительности станков используются высокоскоростные и сверхскоростные двигатели.
Для смены инструмента задействуется специальная программа остановки станка для смены инструмента. В промышленном оборудовании приоритет отдается механизированному способу. В программе может предусматриваться перемещение шпинделя или заготовки на удобное место для смены инструмента с последующим возвратом на место остановки процесса.
Ременная передача применяется в основном в ФС вертикального типа с большой скоростью обработки

При установке коробки скоростей или редуктора обеспечивается автоматическая регулировка скорости через ЧПУ, что особо важно в универсальных ФС и при работе с моментом выше 200 Нм. В бытовых и самодельных ФЗ часто применяется прямая передача от электродрели.

Конструкция и технические параметры

Если речь идёт про устройство станка для фрезерования, то каждый из них будет иметь шпиндель. Это элемент присутствует в любом оборудовании независимо от того, какие материалы им можно обрабатывать. От вида материала меняется, в первую очередь, мощность двигателя.

При вращении шпинделя в движение приходит фреза, с помощью которой и происходит обработка материала. Её работа напрямую зависит от состояния и характеристик этого элемента оборудования. Устройство шпинделя подразумевает под собой наличие направляющих для его перемещения вместе с фрезой. Перемещается он по оси Z и в пределах рабочего стола. Универсальные модели оборудуются переключателем скоростей. Этот дополнительный элемент позволяет работать с деревом, металлом, пластиком, камнем. На современных станках шпиндели снабжаются водным или воздушным охлаждением.

Классификация

Технические характеристики, схемы и эксплуатация фрезерного станка 6р12

При разнообразии фрезерных станков и шпинделей к ним проще их классифицировать по техническим характеристикам:

Фрезерный шпиндель поворотного типа. Часто изготавливается самостоятельно.
Вертикально-поворотные механизмы.
Оборудование с двумя шпинделями.
Механизмы, применяемые при работе с торцевыми частями.
Вертикально-поворотные конструкции для ручной обработки.

Если говорить о применении шпинделей в домашних условиях, можно выделить граверы. Их часто устанавливают на самодельных фрезеровочных станках. Однако, эти машинки имеют серьёзный недостаток. Из-за слабого крутящего момента, металл обрабатывается с большим трудом. Чаще всего таким оборудованием обрабатывают древесину или пластик.

Бормашинка

Часто эти приспособления сравниваются с граверами. Главное отличие — сохранение крутящего момента независимо от изменения оборотов. Также бормашинки комплектуются патронным зажимом и работают они тише, чем граверы.

Dc мотор

Специальный механизм, который комплектуется ЧПУ. Работает тихо и не создаёт вибраций. Благодаря наличию ЧПУ, появляется возможность изменять мощность при работе. Ключевой недостаток dc мотора — это плохая система охлаждения, и как следствие быстрый перегрев при работе с твёрдыми материалами. Чтобы не повредить металлические заготовки и не вывести двигатель из строя, требуется дополнительное охлаждение.

DC мотор

Прямошлифовальная машина

Часто это оборудование используют в качестве фрезеровочного шпинделя. С его помощью можно обрабатывать как дерево, так и металл. В комплекте отсутствует устройство для регулировки мощности, что снижает функционал прямошлифовальной машины. Также при работе с металлом она издаёт громкие звуки.

Фрезер sparky

Используется в качестве поворотного фрезерного шпинделя. Достоинствами этого оборудования является большая мощность, высокая производительность и возможность регулировать обороты. Также на фрезерах Sparky хорошее охлаждение, которое не позволяет обрабатываемым материалам перегреваться. Используются для работы с деревом и металлом.

Фрезер kress

Отличное соотношение цена/качество. Могут комплектоваться системами ЧПУ. Высокая производительность, возможность регулировать обороты. Возможно работать с различными материалами.

Профессиональный шпиндель

Это механизм, который был разработан специально для фрезерных станков. На нём устанавливается водное охлаждение, что позволяет работать длительное время без риска испортить заготовку. Характерные особенности этого оборудования — высокая точность и надёжность. Тихий при эксплуатации. Главный недостаток — высокая стоимость.
