Зиг-машина своими руками: чертежи, фото, видео

Краткая характеристика зиговочного механизма

В зависимости от вида производства такое оборудование располагает широким спектром действий, что позволяет сделать зиговку листового металла с соответствующим рельефом.

Технические характеристики:

Характеристика	Значения
Вид привода	Ручной, электромеханический и гидравлический
Поперечник роликов	От 50 мм
Вылет роликов	Если предусматривается выполнение специальных работ требуется подбирать показатель с максимальным вылетом плеч (до 350 мм)
Количество дополнительных пар роликов	Зачастую это 4 или 6 или 9 пар
Толщина металла	От 0,5 до 4 мм
Габариты зигмашины	Все виды зиговочных машин занимают мало места, даже гидравлические
Вес зигмашины	В зависимости от типа механизма, вес может варьироваться от 10 до 300 кг

Принцип работы листогибов разного типа

Используя современное профильное оборудование, можно создавать из листовых заготовок изделия различных форм. При этом размеры заготовок можно задать заранее.

Ручные аппараты

Эти станки характеризуются максимальной толщиной, длиной сгиба и определяются глубиной подачи металла.

Принцип работы станка:

используемая для работы металлическая заготовка придавливается к столу за счёт специальной балки;
материал сгибается под нужным углом

Важно при этом учесть, что гиб подобного ручного агрегата должен иметь толщину примерно 2 мм.. Благодаря тому, что ручные станки имеют компактные размеры и очень мало весят, работать с ними можно не только в помещении цеха

Их применяют для обработки заготовок сразу же на строительном объекте или в другом помещении

Благодаря тому, что ручные станки имеют компактные размеры и очень мало весят, работать с ними можно не только в помещении цеха. Их применяют для обработки заготовок сразу же на строительном объекте или в другом помещении.

Гидравлическая техника

С её помощью можно значительно упростить процесс обработки металлических деталей. Они функционируют следующим образом:

энергия образуется посредством жидкости, находящейся в установленном в станке цилиндре. Жидкость при помощи силы давления выталкивает из него плунжер. Он приводит в движение подвижную поперечину;
заготовочный лист выгибается под давлением действующей на него силы упора.

Гидравлические листогибы в основном применяются для сгиба заготовок изделий по всей длине стола. Используют их и для особой вытяжки металла.

Использование гидравлических цилиндров делает работу их очень точной и слаженной. Благодаря такому свойству станки отличаются повышенным уровнем производительности. С их помощью легко контролируется показатель скорости передвижения ползуна и окончание его работы.

Области использования оборудования:

изготовление доборных элементов (коньки, соединительные планки, ендовы, ветровые планки и другие элементы кровли);
производство воздуховодов;
крепление кровли;
производство металлических профилей разных форм;
изготовление всевозможных панелей и вывесок;
проведение наружной отделки сооружений и работ внутри помещений.

Гидравлические устройства обладают более высоким уровнем производительности. С их помощью могут быть обработаны металлические заготовки, имеющие большую толщину, чем у заготовочных листов, подвергающихся обработке с помощью механических листогибов.

Электромеханические конструкции

Подобные станки имеют в своём составе довольно мощную станину, имеют гибочные балки, оснащённые поворотным механизмом. А также они содержат в своём составе работающие с помощью электропривода сегментную и автоматическую балки.

Помимо этого, электромеханические станки дооборудованы специальным очень удобным ножным управлением, облегчающим выполнение работы при его помощи.

Производятся электромеханические станки двух типов: сквозного и проходного. Это позволяет осуществлять на них работы по изготовлению нестандартных предметов, отличающихся разным уровнем высоты, длины или ширины.

На таких станках можно обрабатывать листы из алюминия, меди, оцинкованной стали и холоднокатаных листовых металлов до 2,5 мм толщиной и длиной почти до 3 метров.

С помощь электромеханических станков изготавливают козырьки, отливы, приспособления для вентилирования, элементы кровли, планки для фасадов и другую строительную продукцию.

Типы зиговочных станков

Основное различие зиг-станков – в типе привода. Он может быть:

ручным;
электрическим;
гидравлическим.

Существуют и современные зиговки с ЧПУ. Такой тип управления позволяет полностью автоматизировать процесс, намного ускорить его и повысить производительность.

Станок с ручным приводом способен обработать листы металла не толще 1,2 мм. Закрепление детали и вращение валов производят особыми ручками. Прикрепляется зиговочная машина к рабочему столу с использованием струбцины. Основные плюсы ручного оборудования в том, что оно мобильно и компактно.

Минусом можно считать повышенные требования к умениям оператора. Необходимо обладать определенными навыками, чтобы в одно время и двигать ручку, и держать деталь в нужном положении. Ручные зиговочные станки подходят для небольших производственных цехов либо высотного монтажа.

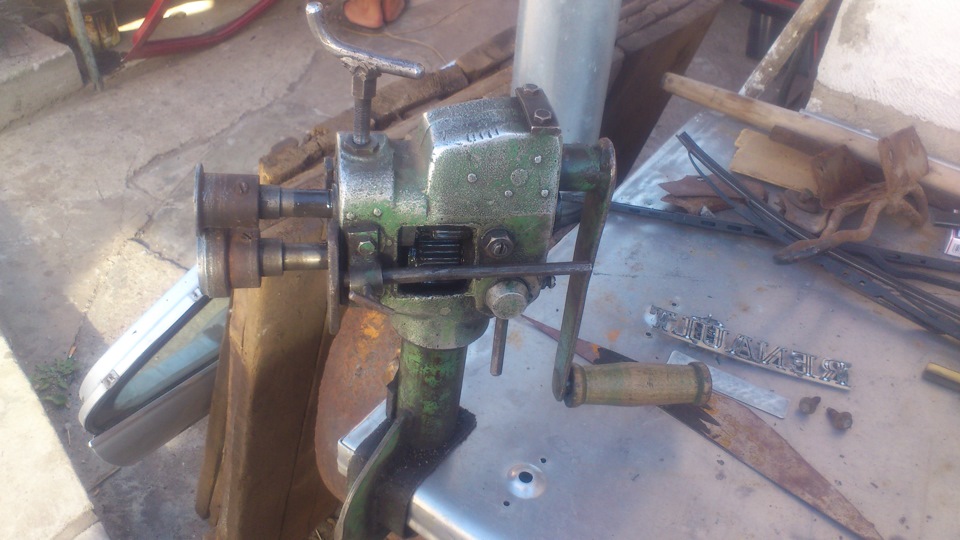

Зиг машина TZ 12 ручного типа

Зиговочный станок с электрическим или гидравлическим приводом может согнуть листы металла толщиной до 4 мм. Такие машины используют в больших производственных цехах. Зиговочный электрический станок работает за счет двигателя, скорость меняется с помощью преобразователя частоты. Его удобство в том, что руки работника свободны, а управление ведется педальным способом либо с пульта

Это повышает производительность, что очень важно для производств с большим объемом выпускаемых изделий

Электромеханический зиговальный станок

Зиговочная машина гидравлического типа может быть только стационарной. Прижимной вал опускают с помощью гидравлического цилиндра, а ролики двигает электромотор. Такой зиговочный механизм удобен для работы с толстыми листами металла. Эти станки высокопроизводительны и потребляют мало электричества, поэтому в какой-то мере могут конкурировать и с машинами, оснащенными ЧПУ.

Зиговочная машина гидравлического типа

Как изготовить зиговочное оборудование своими руками

Приобретение серийного зиговочного станка даже ручного типа имеет смысл в том случае, если работа с листовым металлом входит в сферу вашей профессиональной деятельности. Во всех остальных случаях, если такое оборудование необходимо для выполнения несложных работ по дому, лучше изготовить его своими руками, тем более, что сделать это не так уж сложно

Что важно, подобная машина своими руками может быть выполнена из очень доступных и недорогих материалов

Прежде чем приступать к самостоятельному изготовлению станка для зиговки, необходимо найти чертежи такого устройства, при этом за основу можно взять и серийное оборудование. Сделать это несложно, так как чертежи машин и даже видео-инструкции многие домашние умельцы выкладывают в интернет.

Схема зиговочного станка

Чертеж вала (верхний вал изготавливается без места под посадку ручки)

Чертеж корпуса вала

Станина зигмашины: высота 25 см, ширина определяется высотой коробки

Упорно-ограничительный щит: размеры 18х20 см, толщина 0,2-0,3 см. Боковые распорки приварены

Подходящую рукоятку можно подобрать отдельно, чтобы не заниматься самостоятельным изготовлением

Чертеж рабочих роликов станка

Чтобы собрать свой зиговочный аппарат (даже станок простейшего ручного типа) вам потребуется подготовить следующие конструктивные элементы машины:

корпус устройства с защитным кожухом;
кронштейн;
хвостовик цилиндрической формы;
два рабочих вала;
стопорный болт;
винт, оснащенный откидной ручкой;
устройство пружинного типа;
элементы зубчатой передачи;
непосредственно сами ролики.

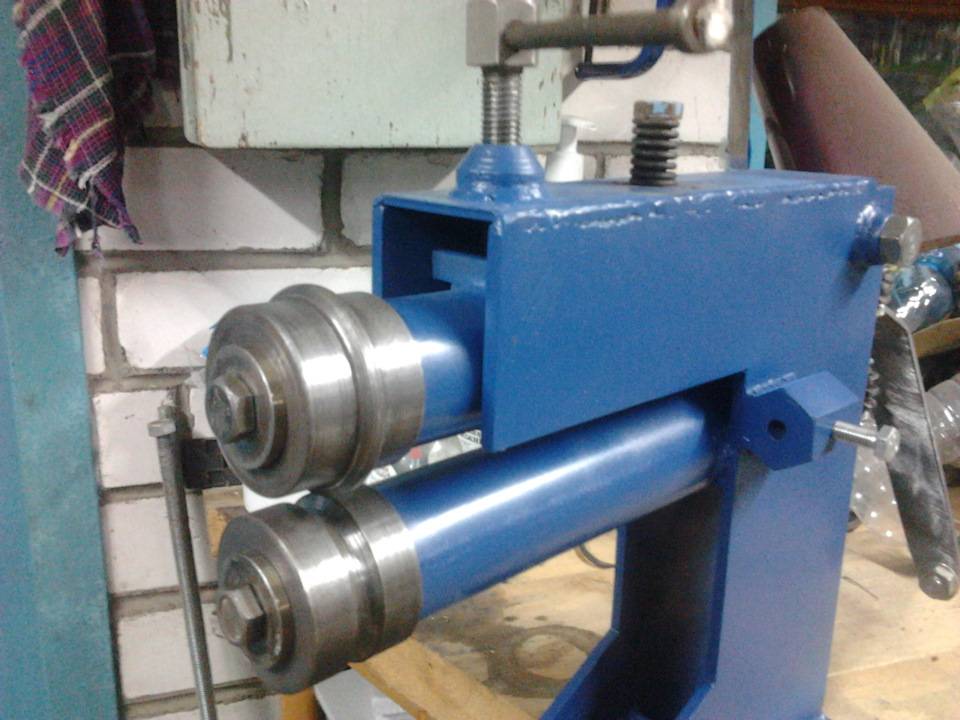

Самодельный зиговочный станок с ручным приводом

Крепление устройства осуществляется при помощи специального винта, при этом хвостовик механизма входит в чашечку кронштейна, вокруг которого корпус станка должен свободно проворачиваться. Фиксация корпуса устройства в определенном положении выполняется при помощи стопорного болта. За перемещение верхнего вала станка относительно нижнего отвечает пружинный механизм, приводящийся в действие посредством вращения рукоятки.

Для приведения во вращение рабочих роликов машины используется другая рукоятка, которая связана с рабочими валами посредством зубчатой передачи. Чтобы сделать работу оператора такого станка более безопасной, элементы его зубчатой передачи закрывают защитным кожухом. В интернете можно без особых проблем найти видео-ролики, в подробностях демонстрирующие процесс изготовления самодельного зиговочного оборудования.

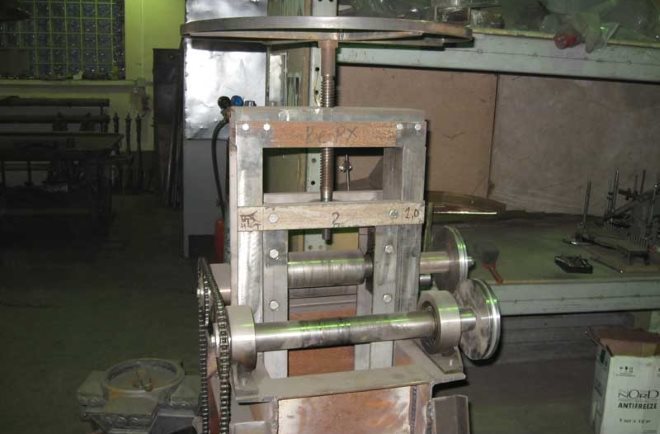

Самодельная зиговочная машина с электроприводом

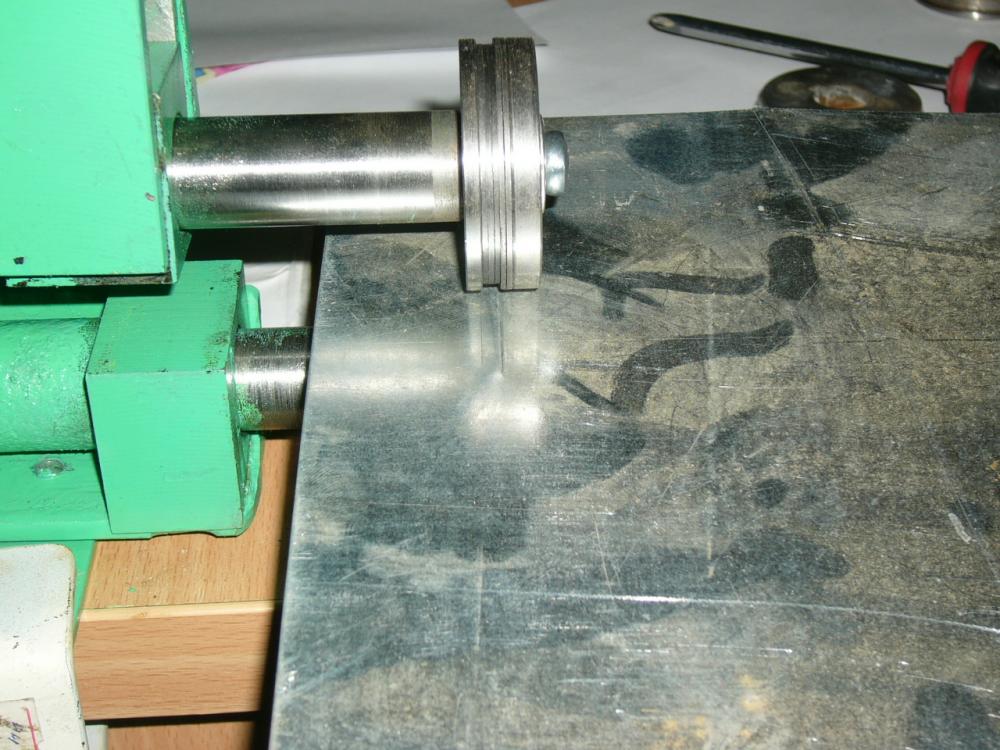

Процесс обработки заготовок из листового металла, выполняемой на зиговочной машине, с подробностями которого также можно ознакомиться по видео, выглядит следующим образом:

на заготовку предварительно устанавливается упор, положение которого можно регулировать при помощи специальных винтов;
обрабатываемый край детали устанавливается на нижний ролик;
при помощи вращения рукоятки на край заготовки опускается второй ролик;
вращая рукоятку станка, ролики и зажатую между ними деталь приводят в движение.

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.

Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.

Краткое описание

Нанесение своего рода рельефного рисунка на поверхность тонколистового металла осуществляется при помощи специального оборудования, что называется зигмашина. Она оснащена парой валиков, что в ходе работы делают соответствующие зиги (канавки), которые могут быть не только плоские, но и объемные виды заготовок.

Кроме этого, при помощи данного механизма проводятся рифление, резка, а также отбортировка на листовом железе. Такой вид зиговочных машин представлен в нескольких разновидностях, это ручная и зигмашина с электроприводом. Но также имеется гидравлическая, но в основном она используется на больших промышленных предприятиях.

По принципу применения они ничем не отличаются, разве что ручными станками производится рифление металлического листа толщиной от 0,3 до 1,0 мм. А вот электрические обладают большой мощностью, поэтому на них можно наносить рельефы на металлическую поверхность более 2,0 мм.

В принципе все виды зиговчных машин не особо отличаются друг от друга, но располагают разной мощностью. Кроме этого, эти валы могут иметь разное расположение, к примеру, горизонтальное, вертикальное и наклонное положение. Непосредственно на них и надеваются ролики с необходимым рельефом.

Классификация и конструктивные решения зиговочных станков

Такое оборудование (часто называемое также зигмашинами) различают по следующим признакам:

По типу привода. Выпускаются зигмашины с электроприводом, и с ручным приводом.
По количеству пар роликов для зигмашин – с двумя (ИВ2714, ИВ2716) и четырьмя.
По способу управления – педалью или с применением кнопочной станции.
По мощности и толщине обрабатываемого металла. На ручных станках (например, на станке зиговочном ручном модели Stalex RM08) нельзя выполнять зигование заготовок толще 1…1,2 мм, в то время, как на приводном оборудовании выполняется обработка стали и большей толщины – до 4 мм.
По наличию или отсутствию узла реверсирования привода на зигмашине (в первом случае можно выполнять калибрующую зиговку рельефа, которая часто требуется при обработке продукции, сделанной из высокоуглеродистых сталей). Подобные возможности оговариваются в паспорте.

Наиболее популярными моделями зигмашин с электроприводом являются двухроликовые машины серии ИВА 27_ _ с горизонтальным расположением шпинделей. Зиговочные станки электромеханические производятся в соответствии с техническими условиями ТУ 2-041-94, и включают в себя следующие узлы:

приводной электродвигатель;
двухступенчатый редуктор типа рм;
опорного вала;
промежуточной зубчатой передачи;
пневмоцилиндра (или гидроцилиндра), управляющего перемещением верхнего рабочего ролика;
рычажного привода нажимного вала;
пары роликов;
механизма упора (для зиговки штучных заготовок);
узла подачи.
системы управления (педаль, кнопка).

Устройство зиг-машины

Зиговочная машина электромеханическая действует так. При включении двигателя крутящий момент через понижающий редуктор и промежуточную передачу передаётся на нижний опорный ролик, на который до упора подаётся заготовка, предварительно прошедшая через узел правки. При включении рычажной системы с пневмоприжимом оснастки последняя подаётся до контакта с поверхностью заготовки, после чего упор откидывается, и датчик движения включает силовую подачу полосы в отрегулированный зазор. Производится формообразование рельефа, соответствующего профилю инструмента. При необходимости работ по калибровке полученного профиля вращение двигателя реверсируют, либо выполняют повторную зиговку, несколько уменьшая значение рабочего зазора. Для извлечения готового изделия из рабочего пространства зигмашины достаточно вернуть инструмент в своё верхнее положение посредством включения цилиндра на обратный ход.

Зиговочная машина ИВ2716 может работать в составе поточной линии профилирования, работают в автоматическом режиме, причём в качестве исходной заготовки используется лента или длинная полоса металла. Для облегчения съёма готовой детали станок дополнительно оснащается либо рулонным наматывателем, либо качающимися рычагами сброса, управление которыми производится от кулачков, устанавливаемых на свободном конце опорного вала. Типоразмеры серийных электрических зиговочных машин

Модель	Максималь-ная толщина обрабатывае-мого металла, мм	Вылет станины, мм	Максима-льная скорость зиговки, м/с	Минималь-ная скорость зиговки, м/с	Суммарная мощность привода, кВт	Дополнитель-ные возможности
ИВ 2714	2,5	400	0,283	0,045	4,35	Рольганг, устройство для круговой резки
ИВ 2716	4,0	500	0,283	0,055	5,3

Зиговка листового металла: технология и оборудование

Зиговкой (или зигованием) называют работы по изготовлению поверхностного рельефа на металле при помощи непрерывно вращающегося инструмента – пары роликов. Профиль получаемых зигов соответствует профилю роликов, а для обработки могут быть использованы как плоские, так и объёмные заготовки (характерный пример — цилиндры).

Обработка на зиговочных станках

Преимущества процесса и рациональные способы его применения

Формовка поверхностного рельефа на заготовке не носит ударного характера и может выполняться на прессовом оборудовании, но прессам необходим неспециализированный инструмент – штампы, а особенность схемы работы гибочных механических установок предполагает стадию холостого хода, когда ползун машины перемещается в своё крайнее верхнее положение. Поэтому зиговка на ротационных машинах имеет явные технологические превосходства:

Простота конструкции зигмашин, а, следовательно, их небольшая цена и низкая ремонтная сложность.
Компактность оборудования (ряд фирм успешно конструирует и производит мобильные зиговочные станки с ручным приводом).
Процесс зиговки ротационным инструментом отличается весьма низкими энергозатратами при работе, поэтому оборудование потребляет мало электроэнергии.
На зигмашине обработка металла может выполняться непрерывно, а потому оборудование пригодно для пластического деформирования длинных листов и полос, притом – даже в автоматическом режиме.
Технологические нагрузки на инструмент для зиговки невелики. Поэтому его стойкость позволяет длительную эксплуатацию до своего восстановления. Один и тот же комплект можно в результате перешлифовки на новый размер использовать повторно.

Особенно эффективны зиговочные станки в мелкосерийном производстве, когда на одной и той же установке путём простой замены инструмента можно изготовить разные детали. В частности, на зигмашинах типа ИВ2714 успешно выполняют работы по фальцовке трубчатых соединений, производят местное профилирование, наносят периодический рельеф и даже отрезают отдельные фрагменты ленты/полосы после деформирования. Зиговка повсеместно используется также при работах с элементами вентиляционных систем.

Гофрирование поверхности

Изготовление в домашних условиях

Если вы не желаете покупать заводскую зиговочную установку, то можно сделать ее своими руками. Такой вариант подойдет тем, кто работает с металлом в домашних мастерских и в ограниченных объемах. Для промышленных предприятий самостоятельно изготовленное оборудование лучше не использовать.

Одним из преимуществ самодельного станка является его простота и дешевизна в изготовлении. Все основные детали можно легко найти в своем хозяйстве или приобрести на рынке. Конечно, количество и характер деталей зависит от типа устройства, которое вы собрались сделать. Существует несколько вариантов производства зиг-машины в домашних условиях. Мы предлагаем один из них.

Для создания устройства вам следует подготовить следующие детали:

Кронштейн.
Рабочие валы (2 штуки).
Хвостовик цилиндра.
Корпус устройства.
Защитный кожух.
Устройство с пружиной.
Стопорный штырь.
Детали зубчатой передачи.
Винт с откидной рукояткой.
Ролики.

Ролики самодельной зиг-машины приводятся в действие при помощи другой рукоятки и посредством зубчато-ременной передачи. При создании собственного станка обязательно проследите за тем, чтобы элементы передачи были закрыты специальным кожухом.

Такой элемент строения обязательно сделает работу оператора более безопасной. Для детального ознакомления посмотрите соответствующие видео, в которых на просторах интернета нет недостатка.

Изготовление своими руками

При желании можно своими руками собрать ручную зиг машину. Для этого достаточно найти чертеж, подготовить материалы, инструменты, выполнить работы.

Зиговочный станок

Подготовка

Перед началом сборки ручной зиг машины нужно подготовить инструменты, расходные материалы:

дрель со сверлами по металлу;
маленькую болгарку с дисками;
сварочный аппарат;
два вала;
шестерни для передачи усилия между валами;
металлические уголки, профиля, листы для изготовления станины, каркаса, корпуса;
крепежные элементы;
рукоять для вращения подвижных частей.
винт для регулировки, прижима валов.

Этапы сборки

При сборке оборудования нужно учитывать следующие нюансы:

Нижний вал должен быть неподвижен, верхний — передвигаться в диапазоне не менее 12 мм.
Следует установить боковые упоры, которые не дадут валам смещаться в сторону при работе с заготовками.
Для передачи усилия используются зубчатые колеса, которые не должны быть меньше 60 мм по диаметру.
Закреплять валы так, чтобы их можно было менять в процессе эксплуатации оборудования.
Сварочное оборудование использовать для изготовления каркаса, корпуса, станины.
Для изготовления корпуса достаточно использовать листы металла толщиною не более 5 мм.

Рукоять можно сделать из ручек от любого старого станка. Если на готовый агрегат не подходят покупные ролики, создавать их придется самостоятельно. Для этого понадобится токарный станок.

Электромеханические зиг машины изготавливать сложнее. Для этого нужен электродвигатель с регулятором оборотов, ременная передача, пульт управления.

Классификация устройств

Большое количество современных зиговочных установок можно разделить по классам в соответствии с их наиболее важными показателями или конструктивными особенностями. Чаще всего такие станки разделяют в зависимости от типа привода:

Ручные – наиболее распространенный вариант зиговочного станка. Все рабочие механизмы данного станка приводятся в действие исключительно посредством применения физической силы его оператора. Например, в верхней части станка располагается специальная рукоятка, при помощи которой осуществляется прижим валиков с рабочими роликами. Ролики можно прокручивать вместе с зафиксированной между ними деталью. Для качественного применения станка данного типа от оператора требуются определенные навыки, поскольку для обработки детали необходимо одновременно использовать сразу несколько элементов управления. Максимальна толщина детали, с которой можно работать на данном станке составляет 15 мм.
Гидравлические – наиболее мощные зиговочные машины, но в то же время и наиболее дорогие. Технические характеристики таких станков позволяют работать с металлическими заготовками внушительной толщины. Гидравлика осуществляет качественный прижим роликов к заготовке и надежную ее фиксацию. В то же время прокручивание роликов и передвижение обрабатываемой заготовки осуществляется посредством проводного механизма электрического типа. Кроме высокой цены, есть у этих аппаратов и другой недостаток – серьезные габариты. Именно поэтому данные устройства чаще всего применяют на больших производствах.
Средним по мощности вариантом зиговочной машины считается аппарат с электрическим приводом. Такой станок стоит дороже, чем ручной, но значительно дешевле, чем гидравлический. Стоит отметить, что, кроме электрического привода, в данном станке присутствует и классический механический привод. Именно с его помощью фиксирую заготовку между роликами, которые вращаются уже благодаря приводу электрическому.

Активировать работу такого станка можно с помощью ножной педали. Таким образом, обе руки человека, который работает за этим станком, остаются свободными, что значительно облегчает процесс обработки заготовок. Характерной чертой такого типа станка является возможность его эффективного применения и в домашних мастерских, и на серьезных предприятиях.

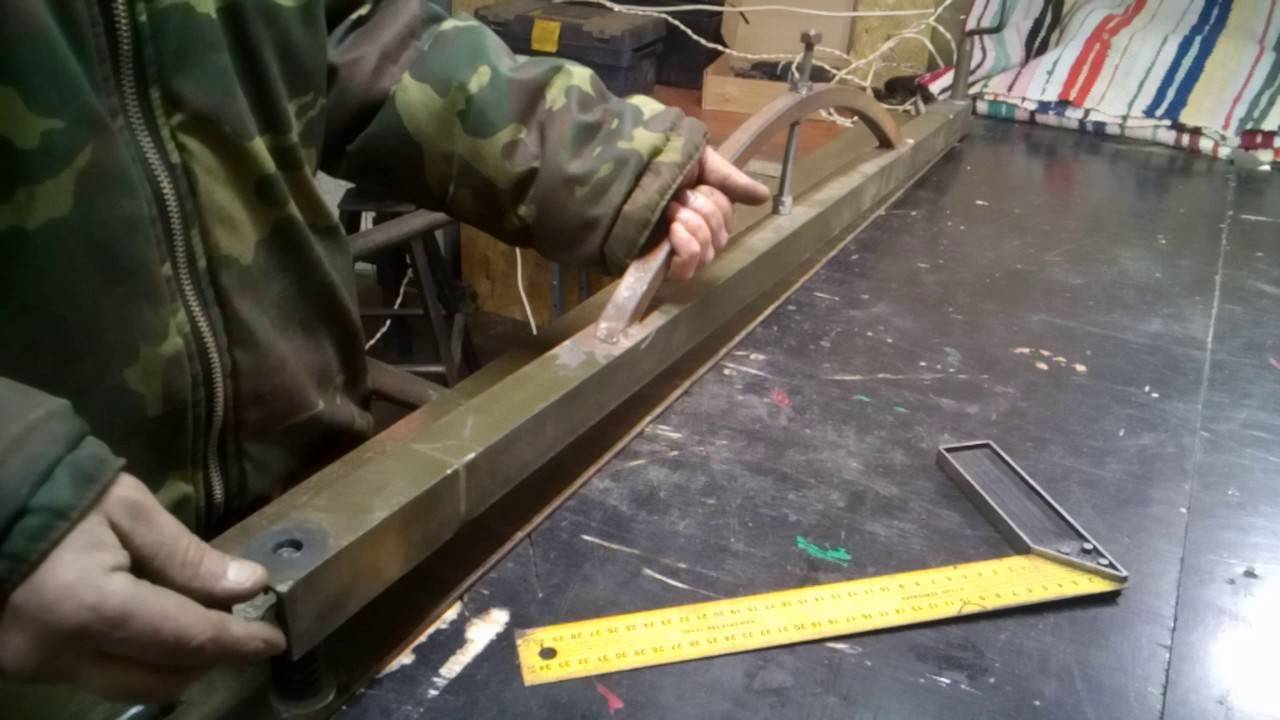

Ручной листогиб для толстых листов своими руками

Для изготовления такой модели оборудования лучше брать уголки и швеллеры, обязательно сны всю ржавчину. Не обойтись и без сварочного аппарата.

Стандартная конструкция состоит из:

основания,
прижима,
обжимного пуансона.

В основании лучше использовать швеллер № 6,5 или № 8, для прижима — швеллер № 5, а пуансона — уголок № 5. Чем больше толщина стенок, тем лучше.

Размеры пуансона и прижима делаются на 55 мм короче основы. По описанию и чертежам легко сделать такой листогиб своими руками:

В прижимной детали строго по оси на расстоянии 30 см от концов просверлить отверстия под болты.
Согнуть арматуру диаметром 15 мм в виде рычага и приварить к уголкам.
На концах пуансона и основания снять фаски размером 7*45° по ребрам.
Добавить к основе щечки из листовой стали толщиной 5 мм.
В основании просверлить отверстия диаметром 8,5 мм и нарезать резьбу для завинчивания зажимных болтов.
Установить на головки болтов «барашки» или воротки.

Как сделать ручной листогиб своими руками — чертежи с пошаговым описанием и видео работы

Каким бы не было мастерство и опыт, практически невозможно киянкой и оправкой загнуть часть листа без ее деформации. В интернете можно найти множество инструкций, чертежей, фото самодельных листогибов самых разных вариантов.

Для траверсного приспособления достаточно:

4 метров стального уголка с 50 миллиметровой стороной,
шаровой опоры для автомашины, оснащенной кронштейном для крепежа,
тяги стабилизатора диаметром 10 мм,
болгарки,
дрели,
аппарата для электросварки.

Порядок изготовления листогибочного станка своими руками по чертежам

Нарезать болгаркой куски стального уголка длиной 1 м каждый.
Из кронштейна вырезать две петли для подвижной траверсы.
Сделать из стойки стабилизатора ось, на которую будут опираться петли.
Измерить и разметить на уголке места креплений оси.
Точно совместить в центре оси разметку и вершину траверсы. При неправильной центровке качество изгиба будет хуже или же листогиб, сделанный своими руками окажется непригодным для работы с металлическими изделиями.
Приставить отрезки уголков друг к другу.
Сделать разметку на другом уголке точно напротив оси первого.
Сложить траверсы и зафиксировать для сварки.
Приварить петли ко второму уголку.
Вырезать болгаркой выборку вокруг оси прижимного уголка.
Просверлить отверстия под болты 10 мм напротив осей.
Приварить к неподвижной траверсе болты резьбой вверх.
Сделать отверстие в центре нижней траверсы, но болт не приваривать, потому что он будет съемным элементом. К нему приварить короткую ось.
Нарезать из прута 15-20 мм две ручки длиной 30 см и приварить их с нижней части поворотной траверсы.
Изготовить станину, приварив с обеих сторон четвертый уголок к неподвижной траверсе внизу.
Просверлить в станине отверстия для закрепления к столу или верстаку.

Такой мощный листогиб, сделанный своими руками, позволяет работать с заготовками шириной до 1 м и толщиной 2 мм. Углы загиба можно выбирать любой величины. Загибать края заготовки можно ступенчато или в любом направлении, причем с разной величиной угла загиба.

Особенности технологии

Вальцевание, которому могут подвергаться изделия не только из металла, но и из других пластичных материалов (резина, пластик и др.), представляет собой процесс, необходимый для придания листовым заготовкам требуемой конфигурации. Несмотря на то, что наиболее распространенной является вальцовка листового металла, подвергаться такой технологической операции может и трубопрокатная продукция.

При этом используется специальное оборудование, основными рабочими элементами которого являются валы, воздействующие на заготовку из листового проката. Если необходимо придать ей цилиндрическую форму, технологическая операция носит название вальцовки (или вальцевания). Когда же требуется увеличить диаметр трубы, процедуру называют развальцовкой.

Принцип работы 3-х валкового листогибочного станка

На промышленных предприятиях для выполнения операций вальцовки или развальцовки используют оборудование с электрическим или гидравлическим приводами, а в домашних условиях для этого применяют станки с ручным приводом, которые могут быть как серийными, так и самодельными. Высокой популярности таких технологических операций, как вальцевание и развальцовка, предполагающих деформирование металла в холодном состоянии, способствует несколько факторов.

Сталь или другой металл, из которого изготовлены обрабатываемые изделия, не подвергаются температурному воздействию и, соответственно, не изменяют своих первоначальных характеристик.
В структуре материала, который подвергнут такой обработке, не образуются внутренние трещины.
Обрабатываемое изделие деформируется равномерно по всей своей поверхности.
При помощи холодного деформирования, процесс которого можно контролировать, изготавливают изделия с максимально точными геометрическими параметрами.

Это интересно: Профилегибы: видео, фото, изготовление своими руками

Разновидности

Зиговочные станки разделяются зависимо от разных факторов. По типу приводов:

Ручные. Простые конструкции, которые начинают работать после приложения физического усилия. Положение роликов изменяется вручную. Зиговка ручная не используется для работ с толстым металлом.
Электрические. По мощности эти модели считаются средними. Валы вращаются благодаря электродвигателю. Электромеханические зиговочные машины дороже ручных, но на них можно обрабатывать листы большой толщины.
Гидравлические. Мощное оборудование. Особенность гидравлических станков — надежный прижим роликов. Недостаток — крупные габариты, большая масса.

Отдельная классификация относится к размерам, массе оборудования. Существуют компактные, переносные модели, которые легко транспортировать. Для предприятий были разработаны крупногабаритные машины, которые подходят для серийного производства.

Как выбрать?

Зиг-машина может применяться в широком диапазоне. Например, при помощи устройства можно обработать кромку металла на изделии, также можно выполнить гофрирование листа, его отбортовку, нанесение рёбер жёсткости, в том числе и для трубы, резку и закат вальцов.

Чтобы устройство работало без сбоев, нужно его правильно выбрать. Для этого в первую очередь необходимо изучить характеристики рассматриваемого изделия. При этом обязательно учитывайте то, с каким металлом вы собираетесь работать, а также количество заказов.

Как уже стало понятно, вам необходимо смотреть на один главный критерий – толщину обрабатываемого материала, а также на вылет роликов. Помните, что толщина металлической поверхности – самый важный вопрос. Например, ручной станок способен обработать изделие, которое имеет толщину не более 1 мм, а электростанок может справиться с металлом, имеющим толщину около 2 мм и более.

Обязательно обратите внимание на вылет роликов. Что это такое? Между формирующими роликами и упорной пластиной имеется некое расстояние. Этот параметр и называется вылет роликов

Именно этот фактор отвечает за глубину обработки металлической поверхности или трубы. Чем больше вылет роликов, тем больше технических возможностей у станка

Этот параметр и называется вылет роликов. Именно этот фактор отвечает за глубину обработки металлической поверхности или трубы. Чем больше вылет роликов, тем больше технических возможностей у станка.

Тип привода также имеет значение.

У ручных станков есть свои преимущества. Они компактны, мобильны, удобны в использовании, имеют небольшую цену. Им не нужно электричество. С их помощью можно обработать тонколистовое изделие. Они используются на высоте, то есть непосредственно на крыше при изготовлении необходимых комплектующих для формирования кровли. Недостатки также имеются. Валы вращаются вручную, и специалист быстро устаёт. Работать можно только с тонким материалом, и данные изделия требуют установки исключительно на горизонтальной поверхности.

Зиг-машины с электроприводом – это мощное производство. Некоторые из таких единиц могут справиться с металлической поверхностью, имеющей толщину 8 мм. Конструкция довольно устойчива. Здесь валы вращаются при помощи электродвигателя. Такой станок позволяет изменить скорость работы. Обрабатываемые изделия имеют отличное качество.

Безопасность – это ещё один плюс. Все работы выполняются с пульта управления или педальным способом. Естественно, подобное устройство имеет высокопроизводительный характер. Среди недостатков можно выделить высокую стоимость и обязательное снабжение станка электричеством. Между прочим, Россия, как производитель, может предложить довольно качественные модели, которые ничем не отличаются от зарубежных.

Классификация и конструктивные решения зиговочных станков

Такое оборудование (часто называемое также зигмашинами) различают по следующим признакам:

По типу привода. Выпускаются зигмашины с электроприводом, и с ручным приводом.
По количеству пар роликов для зигмашин – с двумя (ИВ2714, ИВ2716) и четырьмя.
По способу управления – педалью или с применением кнопочной станции.
По мощности и толщине обрабатываемого металла. На ручных станках (например, на станке зиговочном ручном модели Stalex RM08) нельзя выполнять зигование заготовок толще 1…1,2 мм, в то время, как на приводном оборудовании выполняется обработка стали и большей толщины – до 4 мм.
По наличию или отсутствию узла реверсирования привода на зигмашине (в первом случае можно выполнять калибрующую зиговку рельефа, которая часто требуется при обработке продукции, сделанной из высокоуглеродистых сталей). Подобные возможности оговариваются в паспорте.

приводной электродвигатель;
двухступенчатый редуктор типа рм;
опорного вала;
промежуточной зубчатой передачи;
пневмоцилиндра (или гидроцилиндра), управляющего перемещением верхнего рабочего ролика;
рычажного привода нажимного вала;
пары роликов;
механизма упора (для зиговки штучных заготовок);
узла подачи.
системы управления (педаль, кнопка).

Устройство зиг-машины

Типоразмеры серийных электрических зиговочных машин
Модель	Максималь-ная толщина обрабатывае-мого металла, мм	Вылет станины, мм	Максима-льная скорость зиговки, м/с	Минималь-ная скорость зиговки, м/с	Суммарная мощность привода, кВт	Дополнитель-ные возможности
ИВ 2714	2,5	400	0,283	0,045	4,35	Рольганг, устройство для круговой резки
ИВ 2716	4,0	500	0,283	0,055	5,3
