Самодельный трубогиб для профильной трубы

Устройство трубогибочного станка и инструкция по его сборке

В процессе производства разного рода металлоконструкций применяют специальный станок для гибки профильной трубы, представляющий собой компактное и легко транспортируемое оборудование с разными видами приводов.

Агрегат имеет незначительный вес и без трудностей справляется с задачей сгибания металла холодным прокатом. А для достижения оптимальной кривизны вместе с трубогибом применяют специальные насадки для обработки разного рода металлоизделий.

Чтобы научится управлять таким агрегатом, важно изучить особенности его конструкции и основные принципы функционирования. Гибочный станок

Гибочный станок

  • несущая рама из металлического профиля высокой прочности;
  • три вала вращения, располагающиеся на отдельных осях и отвечающие за процесс сгибания профильной трубы на актуальный угол изгиба;
  • механизм вращения рабочих валов;
  • цепь для соединения элементов приводного механизма.

Станок ручной для гибки арматуры.

Все заводские и самодельные станки для гибки делятся на четыре вида, в зависимости от системы расположения и функционирования валиков:

  1. Агрегаты с верхним подвижным валиком ‒ самый простой вариант в плане механической составляющей.
    В конструкции такого профилегиба только верхний валик может перемещаться, а ролик может быть гидравлическим или верхним ручным. Такое строение обеспечивает мастеру возможность выполнить точный расчет возможного радиуса для изгибания металлических деталей с минимальной погрешностью на присадку металла или незначительным градиентом при деформации профиля.
  2. Оборудование с левым роликом способно выполнить те же функции, что и станки с верхним подвижным валиком.
    Но, вдобавок к этому, оно отлично подходит для завивки спиралей, что первый тип профилегибов выполнить не может. Можно подобрать модель, оборудованную ЧПУ для контроля градиента изгибания.
  3. Агрегаты с нижними роликами подходят для сгибания крупных профилей, благодаря равномерному распределению усилий гибки на два нижних вала и полностью гидравлическому механизму привода.
    Каждый ролик при этом имеет собственный контроллер месторасположения.
  4. Профилегибы со всеми подвижными роликами отличаются наиболее сложным механизмом, что позволяет им аккумулировать достоинства всех типов такого оборудования.

На заметку! Такое оборудование отличается по размерам, маркировке, стоимости и весу. Но для бытового использования подойдет и самодельный профилегиб, изготовление которого обойдется мастеру в небольшие деньги.

Чертеж

Первоначальным заданием при изготовлении гибочного станка для профильной трубы своими силами является создание чертежа гибочного станка. Его составляют самостоятельно или находят в готовом виде в интернете.

На многочисленных форумах мастеров и умельцев, работающих с металлоконструкциями, можно найти видеоролики с подробным описанием устройства трубогибочного станка и инструкциями по его сборке.

Сборка

После подготовки чертежа для самодельного трубогиба, можно приступить к сборке несущей рамы. Если оборудование планируется использовать для профильной трубы своими руками, то от использования сварки при сборке рамы стоит отказаться.

Конструкция трубогиба.

Такой метод соединения деталей не обеспечит станку максимальный уровень надежности. Лучше отдать предпочтение болтам, что позволит придать агрегату прочности и мобильности: при необходимости конструкцию можно будет разобрать.

Далее на трубогибочный агрегат монтируют рабочие валы: два немного выше столешницы рабочего стола, третий – над ними. Для фиксации подшипников применяются полумесяцы из 4-х миллиметрового металла.

После установки рабочих валов на раму, собирают механизм их вращения из трех звездочек и цепи: две из них монтируют на оба нижних вала, а третью ‒ ниже.

Важно! Обязательно стоит предусмотреть возможность смены положения нижней звездочки, что позволит без трудностей выполнять натяжку цепи на профилегибочном агрегате. Для легкого управления оборудованием, на одной из звездочек зафиксируйте прочную ручку

Обязательно протестируйте станок для сгиба профиля после сборки, дабы исключить риск брака.

Изготовление простейшей детали на станке

Отрезают заготовку из полосовой стали в нужный размер. Этот размер обычно уточняют, прорисовывая готовое изделие и его составляющие элементы.

Свободный конец устанавливают в центр спирали. С помощью внутреннего винта производится фиксация заготовки.

Выполняется поворот «Улитки». Заготовка плотно прижимается к направляющим. Тут требуется прилагать определенные усилия, чтобы получать нужный профиль изделия.

Проворачивая приспособление дальше, осуществляют изготовление завитка. При необходимости вставляют другой конец заготовки и производят изготовление замкнутого или разомкнутого завитка.

Обычно другой конец не остается прямым. Его тоже изгибают. Поэтому различают внутренние и наружные обратные завитки. На самом приспособлении с помощью маркера или мела делают отметки. По ним ориентируются, когда изготавливают завитки с требуемыми параметрами.

Как видно из пошагового руководства, используя простой набор инструментов, самодельный станок для изготовления завитков несложен в изготовлении. Сколько он стоит? Его цена определяется стоимостью заготовок. Часто цена минимальная.

Арки для теплиц и парников

Разные виды теплиц используются в практике огородников

Металлокаркас теплицы 3·4 м:

Чаще всего выбирают трехметровые дуги. С торцов создают вход. Дополнительно устанавливают форточку, которую можно открыть, оставив дверь закрытой. Используют профильные трубы 20·20 и 25·25 мм.

Усиленная дуга арочной теплицы:

В зимний период нагрузка может достигать свыше 200 кг/м². Поэтому к наружному контуру приваривают изогнутую дугу внутри. Дополнительно варят радиальные связи. Теперь работает более жесткий контур, который выдержит высокое нагружение.

Парник стационарный «Бабочка»:

Небольшие конструкции парников можно делать стационарными и переносными. Они удобны тем, что для работы с выращиваемыми растениями не нужно заходить внутрь. Достаточно приоткрыть дверки, чтобы получить доступ. Парники получили название «Бабочка», так как они открываются в обе стороны. С торца приподнятые дверки выглядят похожими на крылья бабочки.

На грядках на весенний и осенний периоды устанавливают переносные парники «Хлебница». В этой конструкции дверка открывается подобно тому, как это вопрос решен в хлебницах. Она приподнимается вверх и перемещается вдоль задней стенки. Подобные устройства пользуются завидным спросом у овощеводов.

Стремление снизить снеговую нагрузку и создать прочный металлокаркас подвигает конструкторов на создание теплиц, похожих на каплю. Образующие стенок построены по сложным кривым. Верх остроконечный, снег скатывается вниз, не задерживаясь на поверхности.

Стыковка полуарок в теплице «Капелька»:

Внутри полуарки соединяются в центре каркаса. Подобное решение облегчает изготовление и доставку изделий на участок огородника. Остается изготовить половинки и собрать их на месте.

Чертеж радиальной арки для теплицы из профильной трубы 20·20 мм. Дверной проем:

Самая распространенная конструкция выполняется по радиусу 1500 мм (наружный профиль). В ней в центре конструкции достигается высота 2115 мм. По бокам образующей дуги создаются вертикальные участки, их длина составляет 615 мм. Пользователи будут проходить внутрь через дверной проем шириной 780 мм. Высота проема 1830 мм достаточна для прохода людей среднего роста.

Практика показывает, что подобная теплица востребована в большинстве районов. Внутри достаточно места для размещения грядок и проходов.

Арка для телицы шириной 2800 мм:

Некоторым нравится использовать теплицу, имеющую несколько меньшую ширину (2800 мм). В ней высота в центральной части несколько выше, составляет 2195 мм. Здесь вертикальные участки по краям имеют высоту 795 мм. Радиус образующей кривой составляет 1400 мм (наружный размер).

Привлекает большая высота (2085 мм) и ширина (800 мм) дверного проема. Даже пользователи высокого роста будут свободно проходить внутрь, не сгибаясь при входе.

Для теплицы длиной 6 м требуется:

  • 7 дуг, их расставляют на расстоянии 1 м друг от друга;
  • для изготовления торцевых элементов требуется 33,3 м;
  • продольные элементы между дугами суммарно составят 42 м;
  • для изготовления металлокаркаса потребуется 20 профильных труб (6 м) . Расчет выполнен для профильной трубы 20·20 мм с толщиной стенки 1,5 мм. Общая масса составляет 99 кг.

Арка для теплицы типа «Павильон»:

При изготовлении конструкции типа «Павильон» создают усиленную дугу. Расстояние между вертикальными опорами составит 5400 мм. Используются профильные трубы 40·60 мм (стенка 2 мм). В качестве опор применяют трубы 40·40 мм (можно и большего размера при изготовлении навесов для автомобилей).

Чертеж малогабаритного парника хлебница:

Используя станок для прокатывания профильных труб, можно изготовить для себя и на заказ самые разнообразные дуги для теплиц и парников.

При изготовлении валют и завитков методом холодной ковки часто используется усиленный профиль квадратного сечения с толщиной стенок 1,5 мм.

Для того, чтобы усилить профтрубу в домашних условиях, пригодится компактный и практичный в использовании самодельный станок или, как его называет сам автор — блок усиления профильной трубы.

И первым делом автор купил в автомагазине две шестерни для коленвала привода ремня ГРМ с внутренним диаметром 22 мм. Исходя из размеров шестерней, нужно выточить на токарном станке (или заказать токарям) два вала.

Виды оборудования, которые отличаются методом изгиба профилей

Разновидность изгиба влияет на устройство конструкции, также ее производительность.

Методы, которые применяют для изгиба:

  1. С помощью выдавливания. Деформирующий ролик в качестве пуансона изменяет конфигурацию трубы. В устройстве нет матрицы. Для работы необходимо наличие двух надежных опор, расположенных по обе стороны изгиба, они же выступают в роли матрицы. Опорами служат поворотные ролики либо башмаки.
  2. С помощью прессования. В основе принцип работ тисков слесарных, которые прессуют трубу, расположенную между пуансоном и матрицей. Чтобы качественно выполнить изгиб, профили должны двигаться точно по форме детали. Рассчитывая параметры, учитывают остаточное изменение формы металла. Если изгиб не требует точных замеров результата, то можно применять данную модель.
  3. С помощью прокатывания. Считается универсальным процессом, который применяют для всех видов трубных изделий, с толстыми и тонкими стенками. Изгиб получается с помощью протягивания заготовочных деталей сквозь ролики, один служит для вращения, два считаются опорой.

Существуют другие способы изгиба труб, такие, как вальцовочный, способ намотки, накатки и арбалетный метод, с помощью песка либо болгарки.

Во время изготовительных работ по изгибу трубы в виде прямоугольника, с сечением равным 50х25 миллиметров, применяют следующие параметры швеллера с уголком соответственно: 100х10, 150х10.

Изготовление самого простого трубогиба

Для неопытных мастеров описанные конструкции могут показаться сложными в исполнении. В таком случае необязательно покупать готовый трубогиб или заказывать изделие у профессионала. Для домашнего использования можно изготовить и более простую конструкцию.

Такой трубогиб может применяться для гибки алюминиевых и медных профильных труб. Он обладает достаточной эффективностью, однако не может использоваться для изделий большой толщины или для стальной профильной трубы.

Он представляет собой деревянную конструкцию. Из дерева нужно вырезать полукруг, размер которого необходимо подбирать на основании необходимого радиуса изгиба профильной трубы. Его нужно расположить неподвижно на любой удобной поверхности. Справа от него необходимо установить упор, с помощью которого будет крепиться заготовка.

С помощью такого самодельного изделия выполнять деформацию профильной трубы чрезвычайно просто. Профиль необходимо поместить в отверстие между шаблоном и упором, после чего нужно надавить на свободную часть профиля, чтобы изогнуть его до нужной формы.

Простейший шаблонный трубогиб ручной

Привод — ручной. Материал — дерево. Способ — обкатка. Если стальная труба тонкостенная с небольшим диаметром, то прижимной ролик можно не использовать, а гнуть трубу «голыми» руками.

Из дерева изготавливают шаблон. Толщина шаблона должна быть больше диаметра трубы, а форма соответствовать необходимому радиусу изгиба. Лучше, если она буде профилирована в торце, чтобы обеспечить необходимый профиль можно даже использовать две доски по высоте со скошенной во внутрь линией распила.

Шаблон крепят к неподвижному основанию, прикладывают трубу и с одного бока (для правши слева) прикручивают к основанию упор.

Если рычаг недостаточен, то его можно увеличить куском арматуры. Гнуть надо медленно, следя за тем, чтобы труба не соскочила с шаблона.

В отличие от фабричных механизмов этот «примитивный» способ позволяет быстро и без существенных затрат сделать приспособление трубогиба с большим диаметром изгиба трубы. На основании чертят линию изгиба, монтируют по этой линии шаблон из нескольких сегментов. Дальше по стандарту — упор, труба, рычаг.

Есть варианты, когда в таких случаях используют «разборную» модель — на вертикальной деревянной основе вместо шаблона по окружности крепят точечные упоры (лучше стальные крюки с диаметром под трубу).

После использования крюки снимают. Их можно всегда переустановить с новыми размерами.

Это были простейшие стационарные модели с шаблоном. Более сложные используют классическую схему с прижимным роликом.

Ручной профилегиб своими руками

Ручной вариант профилегиба вполне под силу создать самостоятельно при наличии необходимых комплектующих. Такое приспособление поможет гнуть заготовки небольшого сечения для изготовления или ремонта изогнутых конструкций из труб или металлопрофилей.

Необходимые инструменты и материалы

Для самодельного ручного профилегиба понадобится:

  • отрезки труб сечением или швеллера 14П;
  • 2 опорных валика и 1 ролик;
  • подшипники;
  • 4 ограничительных кольца для валиков — расстояние между ними будут регулировать под габариты заготовки с помощью болтов;
  • ручка для кручения ролика;
  • 2 звёздочки и цепь привода;
  • ограничитель натяжения цепи;
  • регулировочный винт;
  • гайки М8;
  • пружины;
  • болты для фиксации отдельных элементов.

Все детали можно приобрести в специализированных магазинах или пунктах сбора металлолома, заказать токарю или самостоятельно выточить в домашней мастерской на токарном станке.

Размеры и чертежи

До начала сборки самодельного устройства необходимо определиться с его габаритами и чертежом. Помочь в этом могут представленные ниже варианты схем.

Ролики для профилегиба можно изготовить самостоятельно или приобрести

Если планируется сделать конструкцию, в основе которой лежит бетонная плита, то перед началом работ необходимо подобрать участок.

Конструкция профилегибов разработана таким образом, что их рабочие органы — ролики — могут как воздействовать на отдельный участок заготовки, так и оказывать давление по всей её длине

Пошаговая инструкция по изготовлению

Процесс изготовления ручного профилегиба своими руками состоит из следующих этапов:

  1. Подготовка площадки. Выбранный для размещения станка участок трамбуем и при необходимости выравниваем щебнем или заливаем бетонным раствором из песка и цемента в соотношении 4:1.
  2. Изготавливаем П-образный регулятор.

    Свариваем станину профилегиба

  3. В отрезке швеллера вырезаем отверстие, ввариваем гайку, вкручиваем винт.

    После этого этапа привариваем все подложки, обоймы и валы

  4. На концах валиков намечаем канавки для крепления звёздочек и нарезаем пазы дрелью, а в отверстиях ограничителей нарезаем резьбу. Привариваем звёздочки с велосипеда. На второй стороне делаем то же самое.

    Звёздочки и цепь нужны для того, чтобы вращая рукоятку, можно было двинуть трубу

  5. Привариваем педаль с велосипеда.

    Усилия будет достаточно, чтобы провернуть профильную трубу

  6. Запускаем пробную гибку для регулировки работы отдельных элементов, после коррекции ручной профилегиб готов к эксплуатации. Эта конструкция не предполагает большой скорости работы.

    Валы над платформой немного припоняты, чтобы дуга вошла большим диаметром

  7. Эта модель профилегиба подойдёт для сгиба трубы толщиной 2- 2,2 мм и шириной 30 мм.

    При наличии токарного станка можно вытачить валы более точных размеров

Для облагораживания внешнего вида устройство очищают от ржавчины, следов старой краски, обрабатывают антикоррозийным составом и тщательно прокрашивают.

Пошаговое изготовление малогабаритного ручного станка для изготовления завитков

Небольшой станок предназначен для изготовления завитков из полосового проката шириной 20…30 мм. Его несложно сделать самому.

Центр

Сначала изготавливается центр. Для этого отпиливается небольшой фрагмент из кругляка. Заготовку фиксируют в тисках, размечают линию реза. С помощью отрезного диска и углошлифовальной машинки (УШМ) отпиливается заготовка.

Она имеет диаметр 38 мм. Боковая поверхность дополнительно не обрабатывается.

Длина центра составляет 28 мм. Можно и немного больше, но для изгибания полосы шириной 30 мм этого достаточно.

На сверлильном станке сверлится отверстие Ø 8 мм. Его располагают эксцентрично. Такое положение обусловлено тем, что нужно изготовить фиксатор для конца заготовки.

Прорисовывается профиль, который следует удалить с помощью отрезного и зачистного дисков, устанавливаемых на болгарке. Заготовку крепят в тисках и удаляют излишки металла.

Лепестковыми дисками поверхность защищается так, чтобы осуществлялся плавный переход между разными поверхностями фиксатора.

Чтобы в дальнейшем проще фиксировать конец заготовки, нужно просверлить отверстие. Его располагают на радиальной поверхности центра. Сверлится отверстие под резьбу М10.

С помощью набора метчиков нарезается внутренняя резьба. Здесь будет использоваться винт без головки. После фиксации заготовки он спрячется внутри металла центра.

К опорной пластине толщиной 4 мм приваривается центр. На этом работа с его изготовлением завершается.

Изготовление приспособления

Для удобства работы с приспособлением к обратной стороне пластины приваривается вал. Вращая его в специальной оправке, будут вращать улитку.

Наружную поверхность нужно обточить, чтобы сварные швы не мешали свободному облеганию будущих заготовок.

Будущая спираль прорисовывается на пластине. Создается контур, куда ее в дальнейшем приварят.

Из полосы толщиной 4 мм изгибают спираль. Она должна соответствовать проекту.

После проверки спирали по шаблону излишки обрезаются, а саму спираль приваривают к пластине и к центру.

В качестве стойки используется профильная труба 40·40 мм со стенкой 3 мм. На ней сверлят отверстия для крепления элементов станка. С помощью опорных площадок фиксируют подготовленные части.

С обратной стороны видна ручка. Ее закрепили к валу с помощью подшипника. Подготовленная «Улитка» может вращаться.

Проводится проверка работоспособности. За ручку выполняется поворот спирали вокруг оси центра.

Электрический профилегиб

Электрическая модификация самодельного профилегиба позволяет прокатывать и изгибать значительные объёмы металлопрофиля с минимизацией ручного труда оператора. Для этого в общей схеме размещения приводной цепи добавляют ещё один элемент — электропривод.

Необходимые инструменты и материалы

Для самодельного электрического профилегиба понадобится:

  • двигатель 1500 Вт 380 В;
  • червячный редуктор с понижением 1/43;
  • отрезки труб сечением 70 мм или швеллера;
  • 2 опорных валика и 1 ролик;
  • подшипники;
  • 4 ограничительных кольца для валиков — расстояние между ними будут регулировать под габариты заготовки с помощью болтов;
  • ручка для кручения ролика;
  • металлическая пластина;
  • 3 звёздочки и цепь привода;
  • ограничитель натяжения цепи;
  • винтовое приспособление от старой струбцины;
  • гайки М8;
  • пружины;
  • болты для фиксации отдельных элементов.

Размеры и чертежи

Без чертежа в таком деле не обойтись, с некоторыми из вариантов можно ознакомиться ниже и использовать их или создать свой по аналогии.

Перед первым запуском электрического профилегиба необходимо прочистить ролики от консервирующей смазки

Эксплуатацию готового профилегиба нужно начать с проверки соответствия напряжения тому, что необходимо устройству.

Важно правильно подобрать размеры деталей станины, чтобы они подходили по усилию изгибания, в противном случае профилегиб будет гнуть сам себя

Пошаговая инструкция по изготовлению

Алгоритм изготовления самодельного профилегиба с электрическим приводом аналогичен рассмотренной выше последовательности действий. Технология включения в схему электрического двигателя добавляет лишь несколько нюансов:

  • под электропривод готовят нижнюю площадку из металлической пластины, на которой его надёжно фиксируют;
  • приводную цепь пропускают через звёздочку электромотора.

Разновидности станков

Чтобы изменить конфигурацию трубы, создали множество моделей станков. Обусловлено это различием в минимальном радиусе сгиба. Нельзя пренебрегать данным значением, потому что, превысив параметр, нарушится целостность материала и понизит прочность изделия. Выбирая схему устройства, опираются на технологические особенности процесса гибки. Выбирая подходящую конструкцию учитывается материал изделия, внутреннее сечение, толщина стенок.

Разновидности устройств по приводным особенностям

Конструкции, имеющие разный приводной механизм, бывают ручными, электромеханическими, гидравлическими:

  1. Ручной станок считается самым простым оборудованием, монтаж изделия н требует специальных знаний.
  2. Электромеханический станок работает от шагового либо обычного электродвигателя, который подключают посредством нижнего редуктора, который равномерно распределяет напряжение и гарантирует высококачественный изгиб. Чтобы смастерить станок, необходимо иметь знания в металлической сфере.
  3. Гидравлическое устройство оснащено ручной приводной системой. Отличие данной конструкции от станка с обычным ручным управлением в том, что конструкция оснащена гидроцилиндром, это позволяет для выполнения работы применять минимум усилий. Вальцы сгибают профили в любую конфигурацию. Гидравлический профилегиб может согнуть трубу, равную 10 сантиметров.

Как различается оборудование от разновидности установки

Установочный способ влияет на конструкцию устройства. Конструкции бывают:

  1. Стационарные. Стационарное устройство выполнено в виде плиты из бетона со вставленными стержнями, либо как мощное устройство.
  2. Переносимые. Переносимые модели оснащены стойками, они компакты в применении.
  3. Носимые. Носимая модель не имеет опорных конструкций, приспособление под нее обустраивают в каждом случае отдельно.

Конструкционные особенности

Если взглянуть на чертеж станка, предназначенного для изгибания различных типов профилей, то можно увидеть достаточно простую конструкцию, состоящую из минимального набора элементов.

Данный станок достаточно легко при необходимости транспортируется, имеет компактные размеры и сравнительно небольшой вес.

Оборудование может быть дополнительно оснащено либо механическим, либо электрическим или гидравлическим приводами.

Наиболее популярные модели профилегибов состоят из специальных роликов и условно делятся на четыре основные группы, в зависимости от расположения самих роликов и механизма их работы.

Каждая модель данного типа инструмента предназначена для работы с определенными видами материалов, а также для выполнения различных типов изгибов.

В ручном профилегибе усилие на профиль передается непосредственно через специальный рычаг, который крепится на станину, имеющую жесткую конструкцию.

ВАЖНО ЗНАТЬ: Как работает токарный станок с ЧПУ по металлу?

На фото ниже представлен ручной тип инструмента заводской сборки.

Те модели оборудования, у которых подвижный роликовый механизм расположен с левой стороны, как правило, используются при производстве спиралей, и допускают минимальное отклонение от заданного угла.

Некоторые устройства данного класса дополнительно оснащаются управляющими блоками ЧПУ и в этом случае их функциональные возможности возрастают в несколько раз.

Помимо основных функций, в таких профилегибах можно контролировать не только градиент гибки, но и гнуть заготовки, используя чертеж.

Кроме этого, в станки с ЧПУ можно предустановить некоторые отдельные функции, и тем самым повысить общую производительность.

В том случае, если возникает необходимость работы с большими профилями, то используются профилегибы с нижними подвижными роликами, расположенными в боковой части станка.

В этом случае такие устройства оснащаются приводами гидравлического типа. Наиболее сложная конструкция у тех станков, у которых все ролики могут двигаться.

Такие универсальные профилегибы могут решать практически все задачи без каких-либо проблем.

Пошаговый технологический процесс изготовления обратного завитка на станке «Улитка»

На прокатных роликах производится последовательный обжим трубы. Образуются выступающие ребра, а сварной шов остается внутри слоя, смещенного к центру.

На параллельных эксцентричных вальцах выполняется обжатие концов трубы. Она  становится похожей на полосу. В таком виде ее проще фиксировать на станке.

В специальном приспособлении формируется хвостовик. Теперь заготовки будут фиксироваться на станке одним движением.

Заготовку фиксируют в центре. Там имеется паз, который закрепляет хвостовик. Видно, что спираль имеет равномерный спуск по высоте.

После фиксации хвостовика включается электродвигатель. Начинается формование детали.

Петля образуется при касании заготовки в специальный опорный элемент. Его чаще называют опорным валом. Чтобы снизить усилие, его оснащают подшипником. Деталь свободно проворачивается вокруг опоры.

Часть спирали образована. Но при необходимости обрабатывать на большую длину, будет установлен съемный элемент.

Формируется заготовка и с другого конца. Здесь мастер определяет, в какую сторону производить изгибание детали.

Для продолжения работы устанавливается съемный элемент сборной «Улитки».

Теперь можно формировать загиб деталей большого размера.

Даже длинные заготовки легко изгибаются по заданным размерам. На рабочих элементах делают метки. По ним ориентируются, сколько нужно гнуть.

С обратной стороны выполняют дополнительный изгиб детали.

Дорабатывается изделие с обеих сторон.

Готовая деталь имеет законченный вид. Если нужно, то хвостовики будут спилены. Тогда никто не догадается, как выполнялась фиксация заготовок.

Если нужно изготовить маленькую деталь, то используют другую «Улитку». У опытных мастеров их несколько штук.

Принцип работы

Основным и главным отличием профилегиба от других аналогичных агрегатов является то, что он осуществляет гибку заготовок посредствам холодного проката без загиба.

Вне зависимости от своих конструктивных особенностей, все устройства данного типа работают по одному и тому же принципу.

Перед началом работ инструмент нужно в обязательном порядке хорошо раскрепить, используя при этом анкерные болты.

Также проводится внимательная проверка роликов. Они должны быть тщательно очищены от грязи и всевозможной смазки.

После этого агрегат нужно несколько раз обкатать в холостом режиме.

В случае выявления каких-либо неисправностей и дефектов в работе профилегиба, они устраняются до начала проведения работ.

Производит необходимые операции по изгибу металлических профилей можно только на исправном инструменте. На видео, которое размещено ниже, показан принцип работы универсального профилегиба.

Видео:

Перед началом работ также осуществляется проверка деталей, которые будут изгибаться на агрегате.

ВАЖНО ЗНАТЬ: Использование 3D фрезерно гравировальных станков по металлу

Заготовка должна быть чистой и иметь одинаковую прочность по всей своей площади.

После этого производится настройка роликов станка непосредственно под выполняемую работу.

Для этого отдаются крепежные гайки опорных, а также прижимных роликов, после чего они монтируются на валы через шпонку и прочно закрепляются.

Сама заготовка должна быть прочно зажата в пространстве между валами устройства и только после этого проводится прокатка, за счет которой и происходит необходимый изгиб.

Следует отметить, что в этом случае радиус кривизны для профиля задается при помощи поднятия и опускания вала, расположенного в верхней части профилегиба.

В устройстве ручного типа все необходимые действия на станке производит оператор.

Особенности конструкции

Чтобы сделать трубогиб для профильной трубы своими руками, рекомендуется использовать уже готовые чертежи. Это упростит процесс изготовления трубогиба, а также обеспечит точное совпадение размеров. Такие конструкции могут быть разного типа и изготавливаться из различных материалов. В домашних условиях чаще всего изготавливается трубогиб фронтального типа. Он состоит из таких элементов:

  • приводная цепь;
  • металлические ролики;
  • оси вращения;
  • металлические профили для изготовления рамы;
  • механизм, приводящий в движение устройство.

В некоторых случаях устройство может включать в себя деревянные или пластиковые ролики. Такие ролики можно использовать только, если требует изгибать профильные трубы невысокой прочности и диаметра. В противном случае ролики просто не выдержат нагрузку. Поэтому материалы для изготовления конструкции необходимо выбирать на основании прочности и диаметра заготовок.

Для изготовления самого простого и при этом удобного в использовании станка потребуются такие элементы:

  • домкрат;
  • металлические профили;
  • прочные пружины;
  • три металлических ролика;
  • цепь;
  • соединительные элементы.

Особенности изготовления трубогиба для профильной трубы можно найти в видео:

Основные детали

Перед тем как приступать к сборке нужно внимательно изучить чертежи и понять принцип действия приспособления. Если каких-то деталей вам не удастся найти у себя в хозяйстве их всегда можно купить в магазине, в итоге самодельный трубогиб выйдет все-равно дешевле заводского.

Принцип работы трубогиба

Самый простой фронтальный трубогиб изготавливается из следующих деталей:

— металлические валики или вальцы с подшипниками;

— приводная цепь;

— механизм привода;

— пружина, желательно из лигированной стали;

— две шестеренки, одна ведущая, другая ведомая;

— арматура на оси вращения и приводную ручку;

— домкрат, лучше всего реечный;

— швеллер или двутавр для рамы.

В крайнем случае металлические вальцы можно заменить на деревянные или пластиковые. Но, как вы сами понимаете, металл будет намного надежнее.

Принцип действия прост: ручка вращает ведущую шестеренку и вал, это вращение через цепь передается на ведомый вал, который подает профильную трубу, а третий валу установлен в определенном положении, загибает эту трубу.

В этом видео наглядно показана работа самодельного трубогиба:

Габариты и размеры станка

Основные этапы работ

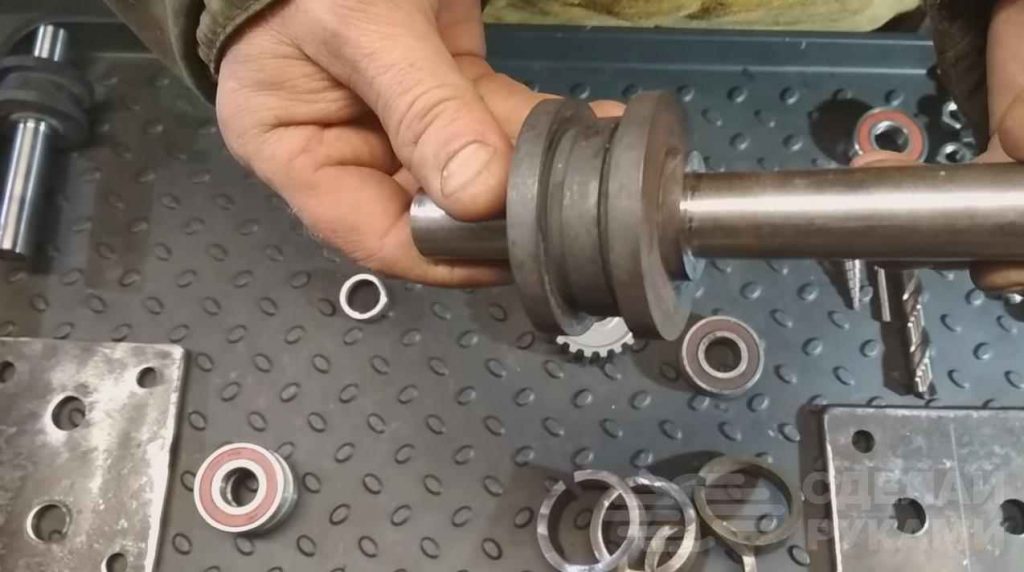

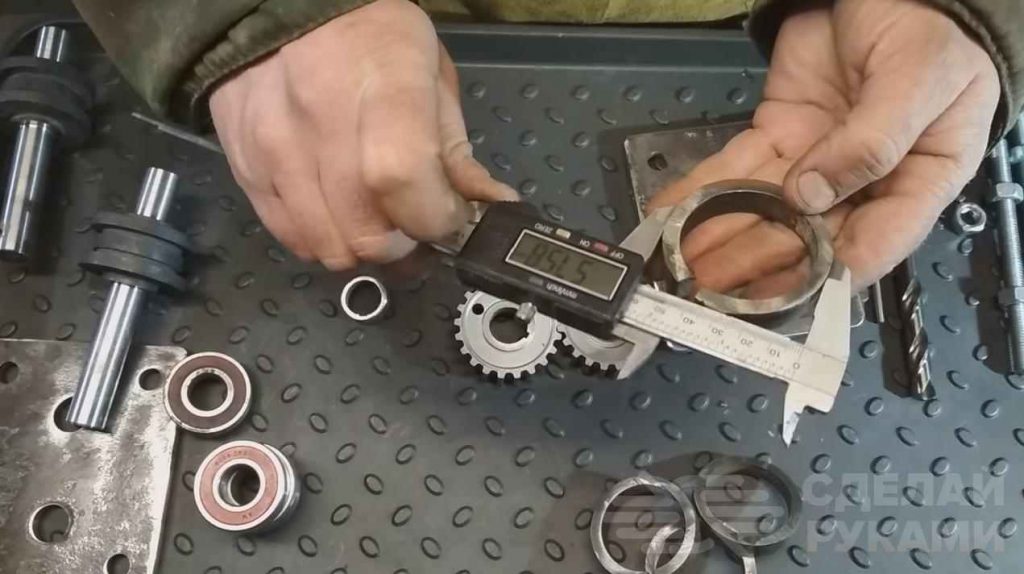

Для изготовления самодельного станка потребуется также четыре подшипника и обоймы под них, вырезанные из металлической трубы подходящего диаметра. Еще потребуется четыре отрезка шпильки М12 с гайками.

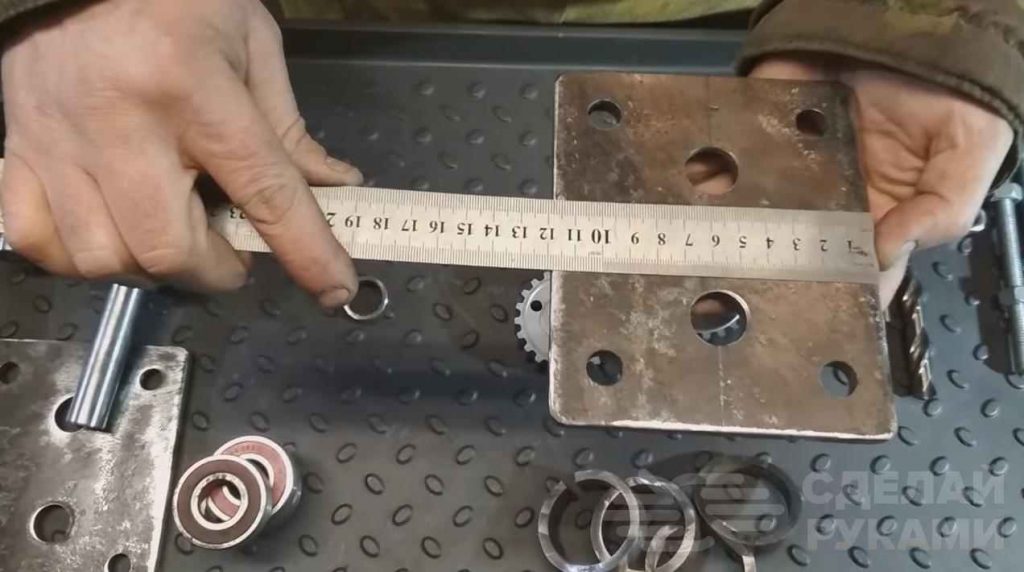

Также необходимо будет вырезать из куска металла толщиной 7-8 мм две пластины шириной 118 мм и длиной 142 мм. В них нужно просверлить отверстия ступенчатым сверлом диаметром 13 и 20 мм.

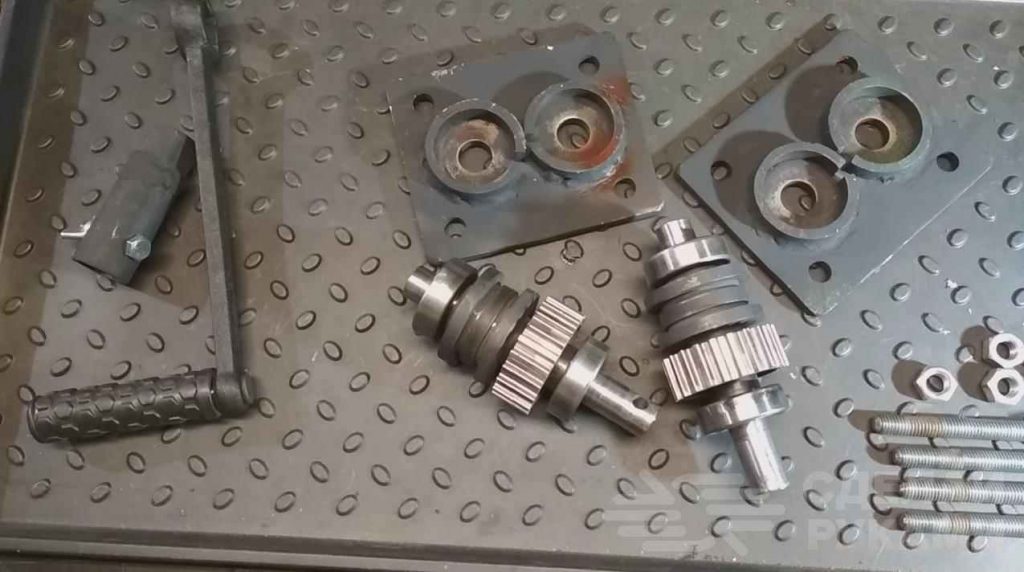

Далее к пластинам надо приварить обоймы для подшипников, а на валы насадить по два подшипника и по шестеренке. После этого можно приступать к сборке данного приспособления.

Подробно о том, как собрать самодельный станок для усиления профильной трубы, рекомендуем посмотреть в видеоролике на сайте.

Пластиковый кожух для стеклянных банок из ПЭТ-бутылок

Рубрики сайта
  • Авиация
  • Авто и мото
  • Армия и флот
  • Археология
  • Животные
  • Здоровье
  • Знаменитости
  • Игры
  • Интересное
  • Интернет и компьютеры
  • История
  • Космос
  • Криминал
  • Кулинария
  • Культура и искусство
  • Мода и стиль
  • Музыка
  • Наука и технологии
  • Новости
  • Общество
  • Охота и рыбалка
  • Политика
  • Природа
  • Психология
  • Путешествие и отдых
  • Развлечения
  • Религия
  • Родноверие
  • Рукоделие
  • Сад и огород
  • Самоделки
  • Спорт
  • Строительство и дизайн
  • Тайны и мифы
  • Экономика
  • Юмор, приколы
  • Песочница

Ещё одна свинья вернулась в свой свинарник. Донбасс стал чище.

На 90% согласен с мнением автора. Тут есть мнение a.filipovic. Я так и не понял это кто.

Это не песчаная буря. Море отступило под ветром и ветер поднял песок.

Пригорело у пиндосов! Эти лицемеры прекрасно знают что их страна – это ось зла, и все беды.

А то что ротару даёт деньги укрофашистам на геноцид в Донбассе, Алибасов не считает пособн.

Александр молодец конечно, но плохо что забыл про Донецк, мог бы вспомнить и поддержать св.

Татьяна, посмотрите видео, всё сходится! Скорее всего вы что-то не так делаете! https://yo.

как же обидно когда веришь.

Данная выкройка неправильная. Не получается сшить мышкy(((((.

Походная печь своими руками из фреонового баллона

Информационно-развлекательный сайт «Лабуда» – это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
