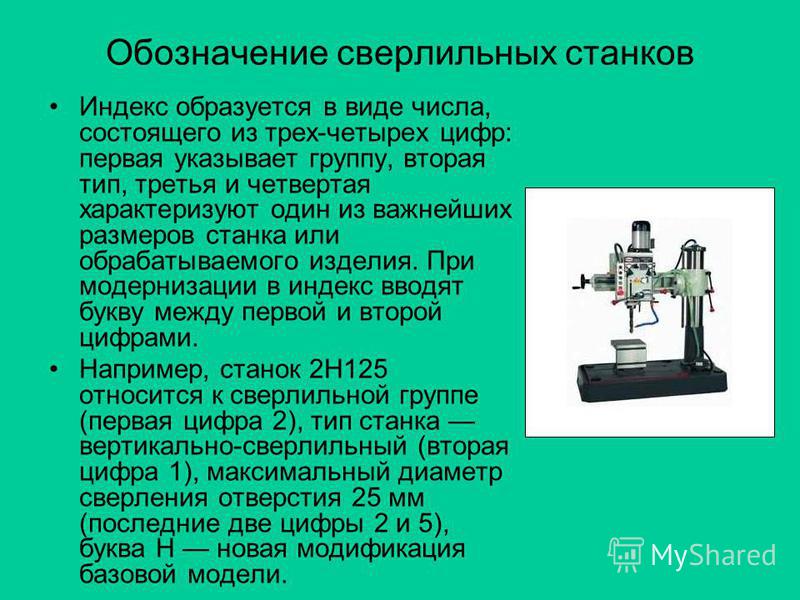

Сверлильные станки: классификация, обозначение, видео, фото

Дополнительное оснащение бытового оборудования

предусматривают возможность выбора оптимальной высоты

Встречаются и такие модификации, где подобную функцию выполняет реечный механизм подачи, для настройки которого используется рычажная рукоять. В общем же, задача подвесного стола заключается в выборе оптимальной высоты установки заготовки и глубины создаваемых отверстий. Они отличаются тем, что также предусматривают прорези. С их помощью можно решать те же задачи, для которых предназначен и рабочий стол станины.

Сверлильное оборудование подобной комплектации предлагается в двух вариантах исполнения.

Первый имеет станину такого устройства, при помощи которой может можно решать задачу, для которой она и была создана: она выполняет роль опоры.
Что же касается второго варианта, то помимо своего основного назначения он способен выполнять функции дополнительного рабочего стола. В конструкции станка может присутствовать наклонный подвесной стол, который можно расположить относительно вертикальной оси. Желательно отдавать предпочтение модификации сверлильного оборудования, у стола которого имеется возможность его установки под углом в 45 градусов.

Также в комплектации станка для сверления может присутствовать механизм, обеспечивающий выбор оптимальной глубины сверления. Задействуется этот механизм путем выполнения следующей операции: для этого достаточно с торца заготовки отметить необходимую глубину отверстия. Далее, патрон фиксирует на том уровне, где кончик сверла совместится точно с нанесенной меткой. Далее, затяжной рычаг регулятора глубины необходимо затянуть, что поможет создать необходимый диапазон для хода инструмента.

Эксплуатация

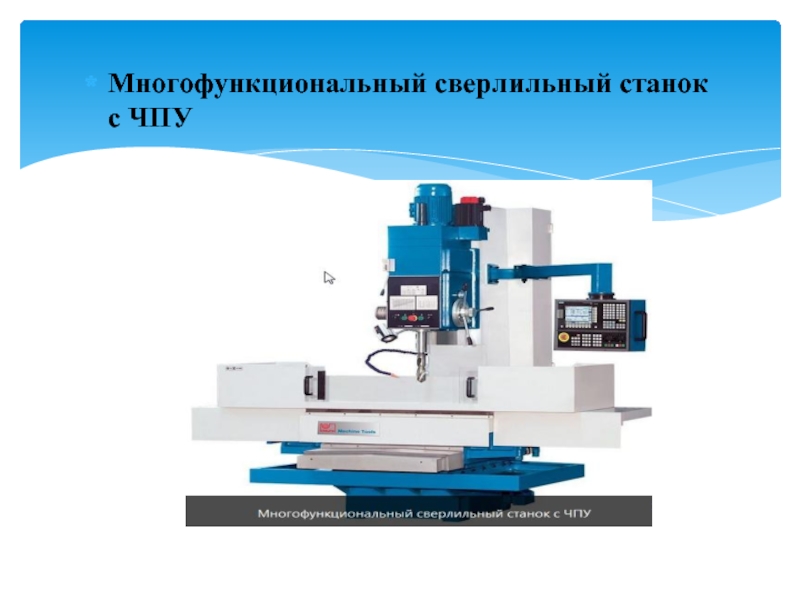

Станки для сверления, оснащённые ЧПУ, необходимо эксплуатировать в соответствии со следующими требованиями:

разрешена установка только внутри отапливаемых помещений с оптимальным уровнем влажности;
допустима обработка заготовок, которые отвечают требованиям производителя конкретной модели;
все узлы, механизмы нужно поддерживать в чистоте, своевременно смазывать, обслуживать, следить за состоянием, выполнять замену, не допуская критических повреждений;
перед выполнением работ следует убедиться в полной работоспособности всех агрегатов, проверить наличие защитных экранов, способность станка отключаться в случае аварийных ситуаций;
в случае обнаружения неисправностей, недопустимо обрабатывать заготовки;
недопустимо выполнять сверление деталей из материалов, не подходящих под параметры установленных свёрл;
в случае прекращения подачи охлаждающей жидкости или масел для смазки механизмов нужно прекратить работу станка для устранения неисправностей;
после начала выполнения программы ЧПУ запрещается прикасаться к вращающимся или движимым узлам.

Преимущества и недостатки

К преимуществам сверлильных станков относятся:

точное позиционирование сверла над поверхностью детали;
многоступенчатая обработка;
регулировка крутящего момента, скорости оборотов, хода сверла вдоль осевой линии;
сверление под различными углами;
простота программирования ЧПУ, смены программ для выполнения различных производственных задач;
автоматический контроль текущего состояния станка;
высокая надёжность механических частей;
защита от перегрева сверла;
высокий ресурс узлов и механизмов;
много различных моделей, позволяющих перемещать шпиндель со сверлом над рабочим столом либо наоборот;
простота в эксплуатации, обслуживании, ремонте;
высокая производительность труда;
безопасность в работе по причине отсутствия контактов с опасными механическими узлами.

Недостатки станков с ЧПУ для сверления:

высокая стоимость оборудования;
большие габариты и масса;
для работы требуется обученный персонал — операторы, наладчики.

Качественное изготовление деталей

Производители и стоимость

Модели сверлильных станков с ЧПУ выпускаются на следующих предприятиях:

ОАО «Астраханский станкостроительный завод»;
ЗАО «КомТех-Плюс»;
ОАО «Стерлитакамский станкостроительный завод»;
;
ОАО «Рязанский станкостроительный завод»;
ОАО «Кировский станкостроительный завод».

Стоимость станков в зависимости от их типов следующая:

профессиональные радиально-сверлильные настольные — от 120 тыс. руб.;
радиально-сверлильные для ответственных работ — от 150 тыс. руб.;
тяжёлые промышленные — от 400 тыс. руб.;
радиально-сверлильные промышленные с вращаемой на 360 0 опорой — от 1 млн. 100 тыс. руб.

Станки в зависимости от моделей могут отличаться спецификой работы, взаимодействия с оператором, а также иметь другие особенности. Однако основной принцип обработки заготовок сохраняется.

Оборудование применяются для изготовления отверстий (как глухих, так и сквозных) и фрезеровки. Совмещая данные операции, наиболее востребованные в металлообработке, станки позволяют экономить производственные площади. Станки с ЧПУ подразделяются на следующие виды: вертикально-фрезерные, консольно-фрезерные, продольно-фрезерные, широкоуниверсальные.

По исполнению они могут быть напольными и настольными. Последние отличаются небольшими размерами и сферой применения.

Общие сведения

Разновидности шлифовальных станков

Современные производители могут предоставить три типы конструктивного исполнения станков, а именно ленточные, дисковые и цилиндровые. Каждый из видов имеет особые узкоспецифические разновидности.

К примеру, ленточные машинки для шлифовки выпускают в таком исполнении:

Узколенточные (можно выполнять шлифование деревянных конструкций, которые имеют сложные геометрические формы).
Приборы, оснащенные неподвижным столом (могут обрабатывать лишь древесные заготовки, которые имеют плоскую поверхность прямоугольной формы).
Станки, которые оборудованы свободно передвигающейся станиной (на ней выполняется шлифование больших древесных конструкций – щитов, дверей и откосов).

Характер задач, которые можно решить таким прибором, определяет класс оборудования.

Есть основные классы (или как их еще называют «модели»), и это:

Ленточно-шлифовальные станки.
Вибрационные инструменты, к примеру, дельта шлифующие машинки.
Станки для шлифования тарельчатого типа (эксцентриковые и орбитальные).
Специальные аппараты для шлифования углового типа.
Системы для шлифования комбинированного типа.

Несмотря на многообразие готовых заводских инструмент мастера-любители предпочитают для домашних операций использовать станок для древесины и ее шлифования, который будет сделан своими руками.

Принцип действия

В основе работы станка для шлифования ленточного типа заложен принцип встречных движений абразивной ленты, которая расположена на двух крутящихся барабанах, и обрабатываемой детали из древесины. Оба барабана размещены на некотором удалении от поверхности рабочего стола.

Неправильный выбор параметров сильно ухудшает качество шлифования. К примеру, при малом усилии нажима на заготовку или большой скорости вращения основного барабана определенные места заготовку будут оставаться необработанными, то есть не будут отшлифованы. И наоборот, при очень сильном давлении ленты на поверхность и малой скорости движения ленты могут проявиться прожоги и даже измениться цвет древесины. По этой причине при сборке мини шлифовального станка своими руками следует предусматривать возможность регулирования параметров.

Особенности конструкции

Станочная конструкция будет зависеть от выбранного принципа по обработке детали. Если вы выбрали принцип ленточного шлифования, то в составе станка будут такие элементы, как электрический двигатель, два вала (ведомый и ведущий), корпус, основание (станина), а также рабочая поверхность и лента абразива. В станках дискового типа на станине с двигателем в роли шлифовального устройства применяются диски, которые вращаются с закрепленными на них кругами абразива.

Область применения

Каждый из сделанных станков будет выполнять заранее заданный перечень операций. Система барабанного типа будет производить очень качественное шлифование древесных плоских заготовок, а также допускается обработка древесностружечной плиты, МДФ или ОСБ, даже если они покрыты шпоном. Обработка больших, длинных, нестандартных изделий из древесины (к примеру, конструкций погонного типа) делают на профильно-шлифующем оборудовании. Готовые заготовки можно подавать к шлифовальному узлу при помощи транспортировочной цепи. Для шлифования поверхности изделий из древесины, которые имеют сложную геометрическую форму (художественные изделия или декоративные рамы) используют ленточно-шлифовальные станки, которые оснащены свободно двигающимся столом.

Разновидности промышленных моделей

Многие аппараты представлены универсальным оборудованием, которое может применяться для сверления не только по металлу, но и другим материалам. Выделяют следующие разновидности сверлильных станков:

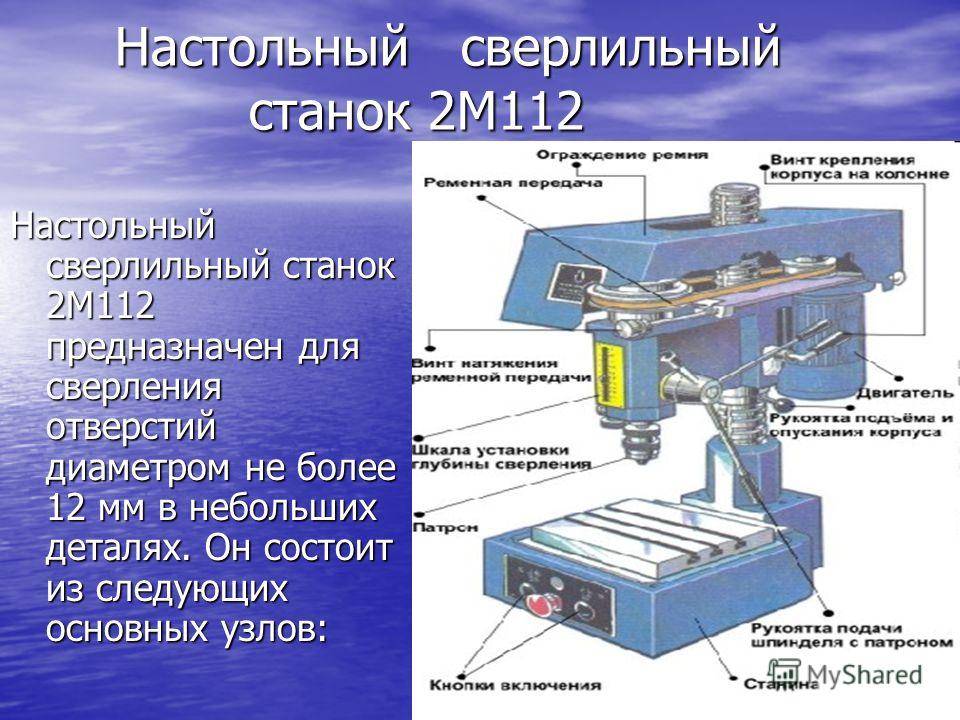

Настольный тип. Эта группа характеризуется компактными размерами и незначительным весом. Область применения — получение небольших диаметров.
Колонные станки устанавливаются в случае налаживания единичного и мелкосерийного производства. При их применении можно получать отверстия, диаметр которых от 18 до 75 мм.
Радиально-сверлильные аппараты применяются для обработки массивных деталей. При этом получаемые отверстия могут быть расположены строго по дуге окружности с заданным шагом. Отличительной чертой компоновки назовем достаточно большой вылет шпиндельного узла за пределы конструкции.
Координатно-сверлильные конструкции получили широкое применение в случае, когда нужно получить заготовку с точным расположением отверстий относительно друг друга.
Центровальные модели предназначены для обработки торцевых отверстий. Подобная конструкция характеризуется большим расстоянием между рабочим столом и шпиндельной бабкой.
Горизонтально-сверлильные станки предназначены для обработки валов и осей, а также штоков и других подобных изделий. Особенности компоновки позволяют получать отверстия значительной глубины.
Многошпиндельные конструкции могут применяться для одновременного получения нескольких отверстий. При этом они могут быть расположены в различных плоскостях.
Комбинированные аппараты обладают компоновкой, которая позволяет проводить сразу несколько различных операций: сверление, фрезерование, долбление и так далее.

В последнее время большое распространение получили конструкции, которые работают под контролем ЧПУ. Они применяются для получения наиболее сложных высокоточных изделий.

Расположение составных частей фрезерного станка 400V

Расположение основных узлов фрезерного станка 400V

Спецификация составных частей фрезерного станка 400V

Основание — 400V.10.000
Защита рулонная направляющих рулонная — 400V.15.000
Защита гармоникообразная 400V.17.000
Устройство подвода СОЖ и уборки стружки 400V.26.000
Ограждение 400V.29.000-01
Магазин инструментов 400V.31.000-02
Шпиндель 500V.38.000
Головка сверлильная 400V.42.000-03
Смазка станка 400V.47.000
Пневморазводка 400V.54.000-02
Привод продольного перемещения 400V.75.000
Привод поперечного перемещения 400V.76.000
Привод вертикального перемещения 400V.77.000-03
Электрооборудование станка 400V.9
Стол поворотный CNC200R По заказу 16
Бабка задняя TS70R По заказу

Виды промышленных станков — весь спектр работ по сверлению отверстий

В подавляющем большинстве все предлагаемые на рынке промышленные станки способны решать любые задачи, правда, это не относится к определенным специализированным модификациям. Помимо сверления их можно использовать для выполнения некоторых иных операций. Если рассматривать оборудование, предназначенное для металлообработки, то оно может быть классифицировано на следующие виды:

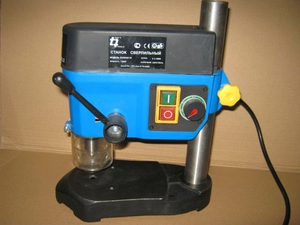

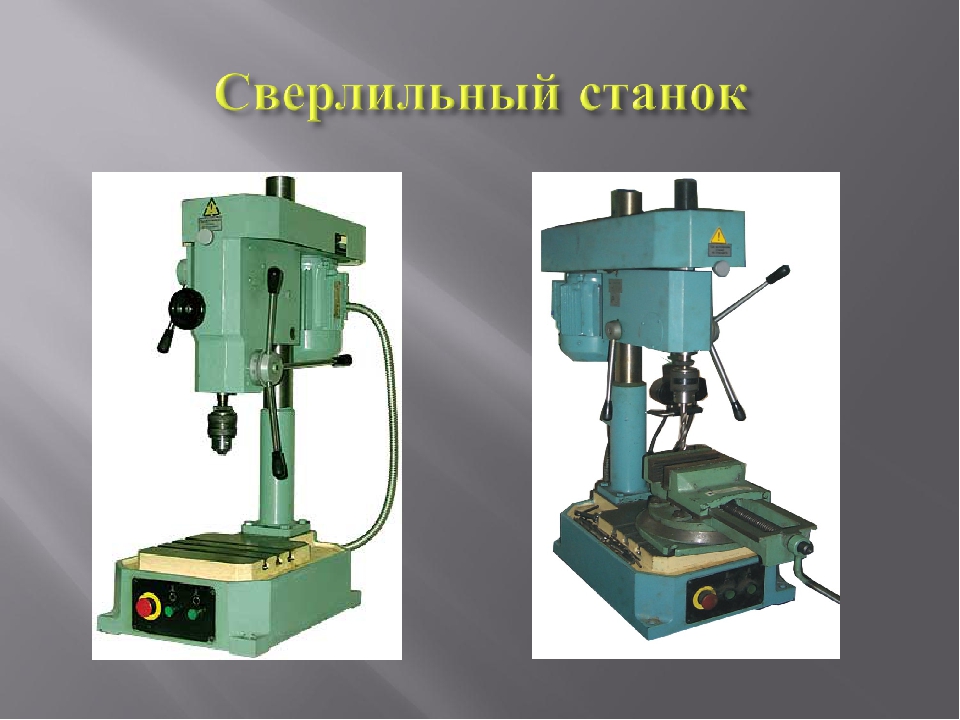

Настольные. Эти устройства предназначены для создания и обработки отверстий, имеющих небольшие диаметры. Их конструкционное исполнения изначально рассчитано на максимальный диаметр инструмента 3, 6, 12 и 16 мм.

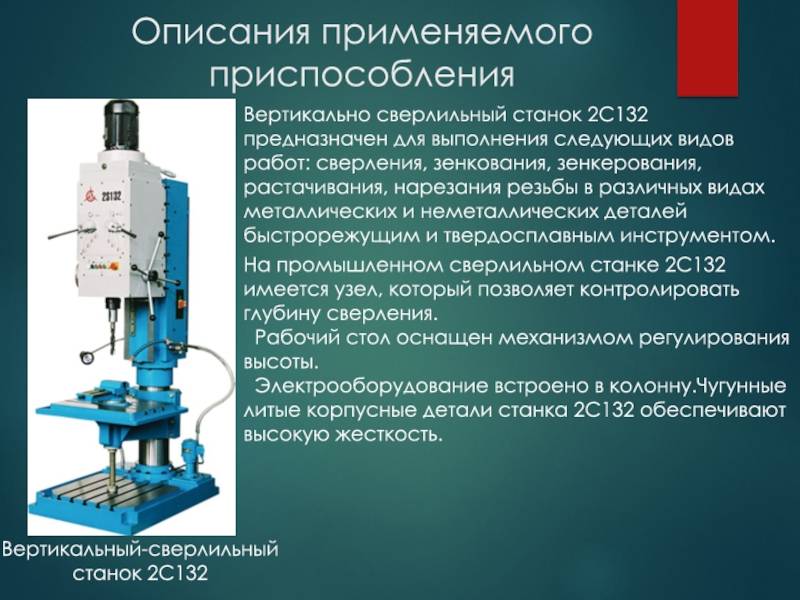

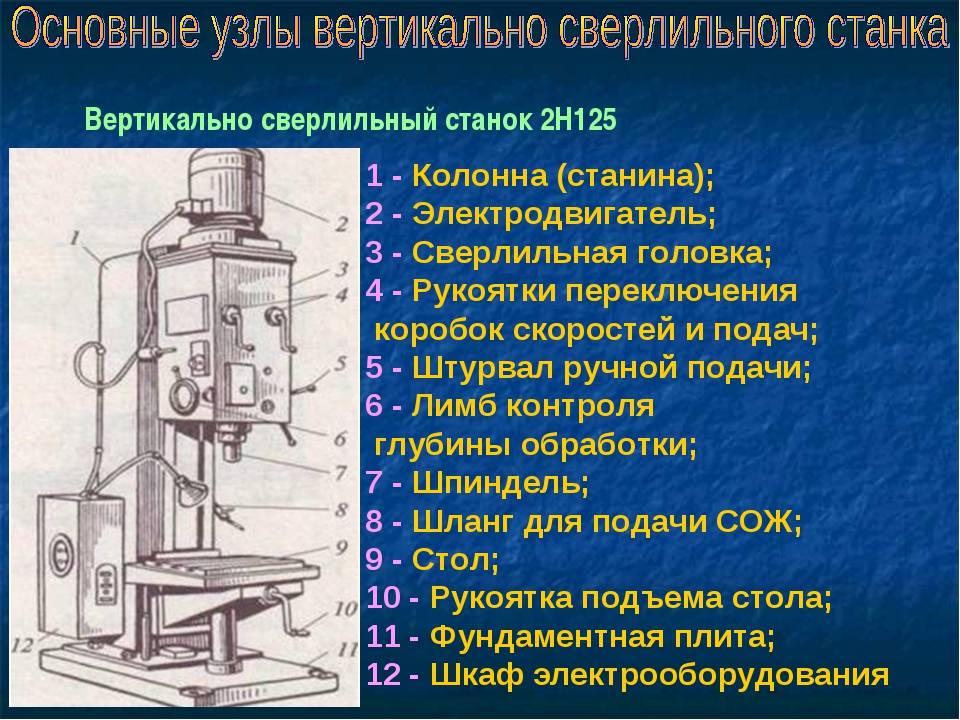

Вертикально-сверлильные, которые нередко именуются как колонные. Основное их назначение заключается в обработке отверстий диаметром 18, 25, 35, 50 и 75 мм. К оборудованию подобного типа часто прибегают в ситуации, когда необходимо обработать заготовки и детали, отличающиеся небольшими размерами, в ремонтных цехах, а также в условиях мелкосерийного и индивидуального производства.

Радиально-сверлильные. Они получили распространение для обработки массивных и негабаритных заготовок. Также с их помощью можно обрабатывать детали, у которых отверстия имеют форму окружности. Подобного эффект удается достигнуть благодаря большому вылету шпинделя, который имеет значение 1300–2000 мм. Стоит заметить, что оси инструмента и отверстий совмещаются путем перемещение шпинделя, причем обрабатываемая деталь не меняет место своего положения.

Координатно-сверлильные

Эти устройства получили распространение для обработки деталей, для которых важно соблюсти точное размещение отверстий по отношению друг к другу.

Горизонтально-сверлильные. Их используют для обработки глубоких отверстий, необходимость в создании которых может возникнуть, скажем, в валах, осях, штоках, стволах артиллерийских и стрелковых систем.

Центровальные

С их помощью можно создавать центровые отверстия, местом выполнения которых выступают торцы заготовок.

Какие работы по металлу можно выполнять

Сверлильно-фрезеровальные станки по металлу способны выполнять практически любые сверлильные и фрезеровальные операции. Высокая функциональность агрегата обоснована высокой скоростью шпинделя с инструментом. Если сверлильно-фрезерный станок по металлу снабжен ЧПУ, то обработка будет точнее, а качество полученной продукции выше.

Сверление

На сверлильно-фрезерном станке по металлу можно производить как глухое, так и сквозное сверление. Отверстие получается точного размера только в случае строгого выполнения подготовительных и основных работ. При осуществлении сквозного сверления необходимо в момент выхода из него сверла переключить автоматическую передачу на ручную. Это ослабит нажим на сверло. В процессе необходимо периодически выводить сверло из отверстия и удалять оттуда стружку.

Фрезерование

В зависимости от выполняемых операций на сверлильно-фрезерном станке по металлу меняется оборудование. Для фрезерования используются различные шлифовальные круги конической и дисковой форм. Они позволяют произвести шлифовку как по плоскости, так и внутри отверстий. Точность выполнения фрезерования зависит от конкретной модели. От точности зависит конфигурация металлических деталей, которые изготавливают с помощью копиров.

Расточка

Расточка – процесс увеличения диаметра отверстия, а также его зачистки. При сквозной расточке используют проходные резцы, При растачивании глухих отверстий применяются проходные упорные резцы. Расточка отличается меньшей производительностью, чем сверление, но при этом позволяет обрабатывать детали с большим диаметром.

Нарезка резьбы

Для нарезания резьбы применяется метчик. Он применяется для внутренней метрической резьбы. Метчики могут быть двух видов: для черновой и чистовой работ. Диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Глухую резьбу выполнить без функции реверса невозможно. Сквозную можно выполнить и на станке, где отсутствует реверс, но в таком случае, метчик нужно вытащить вручную.

Выборка пазов

Паз – выемка металла в детали, которая ограничена фасонными или плоскими поверхностями. Паз может быть:

Т-образным;
ласточкин хвост;
фасонным;
сквозным;
открытым или закрытым.

Для выемки пазов используются фасонные, дисковые и концевые фрезы. При фрезеровании точных пазов, размер дисковой фрезы должен быть меньше ширины паза. Для фрезерования специальных профилей, например, ласточкин хвост, необходимо использовать вертикаль — или продольно-фрезерные станки за 3 или 2 перехода.

Фрезерование шлицев

Существует 3 вида шлицевых соединений:

прямобочные;
треугольные;
эвольвентные.

Шлицы используются для передачи вращательного движения между валами и втулками. Нарезание шлицев происходит в несколько этапов, которые включают черновую и чистовую обработку, фрезерование пазов канавок, снятие заусенцев, шлифование и термическую обработку.

Нарезка гребней

Это еще одна операция, которая наравне с нарезкой шлицев производится на сверлильно-фрезерном станке по металлу. Деталь обрабатывается по трем сторонам. Для обработки длинных деталей используется шпиндель и суппорт, установленные на столе.

Проводимые операции

Промышленные станки рассматриваемого типа могут применяться для проведения самых различных операций. Это связано с тем, что кроме сверла могут устанавливаться и другие инструменты. Чаще всего оборудование применяется для выполнения следующих операций:

Обработка уже полученных отверстий при помощи цековки.
Развертывание.
Обработка при применении зенкера-пробойника.
Образование резьбы внутри отверстий.
Растачивание отверстий при применении соответствующего резца.
Финишная обработка.
Формирование различных углублений при установке фрезеровального инструмента.

Бытовые модели подходят исключительно для сверления и рассверливания.

Слишком твердый материал может стать причиной быстрого износа режущей кромки.

Способ сверления

Суть процесса не отличается от сверления любых других материалов.

Лист закрепляется на столе, предварительная разметка не требуется.
В программное устройство загружается макет с рабочего ПК или флешки. При достаточно высоком уровне ПО, основой может послужить даже обычное изображение;
Вводятся дополнительные настройки – на этом участие оператора завершается.
Следуя заданной программе, стол двигается таким образом, чтобы лист оказался напротив сверла в нужно точке, подводится к сверлу. Шпиндельная головка опускает инструмент на поверхность. Сверло производит отверстие заданной глубины.
При работе на промышленных станках охлаждение производится за счет обдува воздухом. Также предварительно на лист оргстекла наносится специальная теплостойкая паста, которая отводит тепло от поверхности.

Оргстекло деформируется при очень небольших температурах – 150–160. С а при сверлении температура может быть выше. Отвод тепла обеспечивает целостность материала.

На небольших мини-станках в мастерских, сверло охлаждают в емкости с чистой водой, и сдувают с поверхности образовавшуюся пыль и стружку во время охлаждения. Порой применяется метод сверления под водой, но такой способ откровенно опасен.

Необходимые сверла для оргстекла

Современный станок с ЧПУ позволяет выполнить куда больше операций, чем обычный механический. Соответственно, количество используемых инструментов здесь тоже больше.

Изготавливаются сверла из легированной и углеродистой стали, в отдельных случаях усиливаются твердосплавными пластинками. Для оргстекла применяется спиральное сверло.

Рабочая часть – стержень в виде цилиндра с двумя спиральными канавками – по ним отводится стружка.
Режущая – имеет две режущие кромки, переднюю и заднюю поверхность, заточенные под разными углами.

Для оргстекла угол при вершине между режущими кромками в среднем составляет 70 градусов. Однако при работе с тонким материалом угол должен быть меньше – 55–60, а при толщине листа более 10 мм – 80–90 градусов.

При сверлении листов небольшой толщины применяются также перовые сверла. Стрежень у инструмента круглый, угол между двумя режущими кромками составляет 120 градусов.

Форма отверстий может быть разной. По этому параметру инструмент делится на несколько видов:

цилиндрическое сверло – с его помощью делают стандартные круглые отверстия;
коническое – получают отверстие в виде конуса;
ступенчатое – каждая следующая ступень снимает фаску, обеспечивая высокую точность и чистоту отверстия;
квадратное – оргстекло часто используют в декоративных целях, соответственно, даже к отверстиям предъявляются повышенные требования;
зенкерное – применяется при рассверливании, для повышения уровня точности отверстия.

Станок радиально-сверлильный 2А554-1

Характеристики

Технические характеристики

Диаметр сверления в стали, мм 63
Диаметр сверления в чугуне, мм 80
Крутящий момент шпинделя, нм 800
Осевое усилие на шпинделе, н 22000
Мощность главного двигателя, кВт 7,5
Осевое перемещение шпинделя, мм 400
Перемещение головки по рукаву, мм 1225
Перемещение рукава по колонне, мм 750
Вращение рукава вокруг колонны, грд 360
Частота вращения шпинделя, об/мин 18-2000
К-во частот вращения шпинделя 24
Подачи шпинделя на оборот, мм/об 0,045-5,0
К-во подач шпинделя 24
Конус шпинделя MK5
Длина, мм 2665
Ширина, мм 1030
Высота, мм 3500
Вес, кг 4800

Описание

Промышленный радиально-сверлильный станок 2А554-1 считается модифицированной версией 2М55 и активно применяется при серийном производстве в сборочных цехах, крупных ремонтных мастерских и производственных предприятиях для выполнения таких технологических операций:

сверление;
зенкерование;
рассверливание;
подрезка торцов в обоих направлениях;
растачивание отверстий;
развертывание;
нарезание резьбы.

С помощью 2А554-1 возможно создавать глухие и сквозные отверстия в крупногабаритных деталях, а также проводить чистовую обработку заготовок, в процессе которой достигается заданная точность размеров. Основной принцип функционирования станка – это подача движения на сверлильную головку, а соответственно на инструмент, благодаря чему осуществляется сверление и резные работы.

Комплектация

При дополнительном оснащении конструкции 2А554-1 возможно не только расширить возможности, но и увеличить производительность. За дополнительную оплату предлагается укомплектовать агрегат втулками, сверлами и резцами, рабочим столом, патронами, за счет чего оператор может производить такие работы:

формирование квадратных отверстий;
выточка канавок во внутренней части заготовки;
вырезка круглых элементов и др.

Типовая комплектация оборудования помимо станка в сборе, включает руководство по эксплуатации, комплект втулок, клинья для демонтажа запчастей, запасные детали, рабочие инструменты для обслуживания станка.
Строение
Структура оборудования 2А554-1 достаточно традиционная для радиально-сверлильных станков:

литая колонна, которая поворачивается вокруг вертикальной оси за счет подшипников, что крепятся на цоколе;
горизонтально перемещающаяся на рукаве сверлильная головка;
расположенный в цилиндрической гильзе шпиндель;
рукав, вертикально передвигающийся на колонне;
фрикционная муфта, которая обеспечивает защиту коробке скоростей и быстрый реверс;
механизм подачи охлаждающей жидкости в зону резания;
элементы управления (кнопки и рукоятки), находящиеся на панели сверлильной головки;
электрооборудование, монтированное с обратной стороны рукава.

Преимущества и особенности

Части станка крепятся к основе с помощью гидравлических зажимов, которые способны выдерживать большие нагрузки при обработке деталей. Быстрые сверлильные и резные работы производятся за счет гидравлического управления коробками скоростей и подач.

Оборудование обладает жесткой конструкцией, благодаря чему технологические операции проводятся с высокой точностью.

Использовать 2А554-01 можно для обработки крупногабаритных деталей, чего не могут себе позволить более ранние модели радиально-сверлильных устройств.

За счет передвижных блоков коробки скоростей становится возможным работать на одной из 24 ступеней частоты вращения (от 18 до 2000 оборотов в минуту). В сравнении с более ранними станками 2А55, 2Н55, промышленный агрегат 2А554-01 имеет такие отличительные особенности:

современный механизм способен нарезать резьбу в стали 45 диаметром М52-5 мм;
можно устанавливать оснастку, масса которой не более 15 кг;
количество электродвигателей в конструкции увеличено до 7;
общая мощность установленных электродвигателей – 8,9 кВт.

2А554-01 – это выгодное сочетание цены и качества, при постоянно высоких показателях производительности. Радиально-сверлильное оборудование отличается долговечностью, бесперебойным и безаварийным функционированием на производственных площадях.

2А554-1 позволяет выполнять даже самые сложные операции за короткое время

Стоит обратить внимание на применение новой технологии покраски конструкции устройства, что обеспечивает защиту от механического воздействия

Отзывы
