Настольные вертикально-сверлильные станки

Координатно-расточные станки

На координатно-расточных станках можно производить самую разнообразную обработку цилиндрических и конических отверстий. Ориентация детали может изменяться в любой плоскости. Можно не только сверлить, но и растачивать поверхность резцами, нарезать не только цилиндрические, а также конические резьбы внутри пространства заготовки.

На некоторых предприятиях для выполнения отверстий с высокой точностью станки устанавливают в изолированные помещения. В них постоянно поддерживается фиксированная температура и влажность воздуха.

Чаще всего такие требования предъявляют к оборудованию, которое используют в космическом производстве. Для некоторых химических производств необходима повышенная точность исполнения работ.

Сверлильный станок 2СС1М: характеристики

Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.

Рассчитан агрегат на бытовое использование и работы в единичном производстве.

Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.

Токарный трехкулачковый патрон

Как опция прилагается приспособление, позволяющее вести токарную обработку.

Основные технические характеристики станка

Характеристики агрегата вполне стандартные:

№ п/п	Наименование параметра	Значение
1	Максимальный диаметр сверления в стали, мм	6
2	Максимальный размер рассверливания, мм	13
3	Предельное расстояние от зеркала стола до торца шпинделя, мм	250
4	Разметка отдаленности от основания до торца шпинделя, мм	370
5	Величина поворота рабочего стола, град	360
6	Максимальный сдвиг пиноли, мм	70
7	Вылет шпинделя от стойки, мм	150
8	Размер стола, Длина × Ширина, мм	200×200
9	Размер основания, Длина × Ширина, мм	200×200
10	Конус в шпинделе	Морзе В16
11	Максимальный диаметр деревянной заготовки для токарной обработки, мм	70
12	Число ступеней оборотов шпинделя	3
13	Частота вращения в соответствии с диаметром сверления, об/мин
до 5 мм	1,6 тыс.
от 5 до 7,5 мм	1 тыс.
от 7,5 до 13 мм	600
14	Габарит станка, Длина × Ширина × Высота, мм	620×240×700
15	Вес оборудования, кг	52,5

Описание устройства

Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.

Устройство сверлильного станка

В опору плиты входит:

• Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
• Для фиксации стола предусмотрен механизм зажима с ручкой.
• Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
• Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
• В противоположной части траверсы станка 2СС1М установлен электродвигатель.
• Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.

Подготовка станка к работе

Специалисту необходимо знать регламент по эксплуатации агрегата:

• За отверстия в основании станок закрепляется на верстаке или рабочем столе.
• В шпинделе с патроном зажимается сверло необходимого диаметра.
• Рукояткой пиноль отводится в крайнее верхнее положение.
• Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
• Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.

Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.

Принцип работы электрической схемы

Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.

После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.

В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.

Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.

В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.

Электродвигатель с мощностью 0,18 кВт

Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.

Рекомендации по обработке

Специалисты по работе с агрегатом советуют мастерам придерживаться нескольких правил:

• Выбор режимов обработки производится с учетом твердости и типа материала. Заготовки высокой твердости обрабатываются на низких оборотах.
• Крупногабаритные детали устанавливают на полу или подставке. Траверсу разворачивают в нужное положение.
• Фрезерование пазов выполняется при закрепленной пиноли. Заготовка устанавливается вдоль упора и подается вручную.

На токарной операции в пиноль устанавливается гребенка вместо патрона. В отверстие рабочего стола закрепляется вращающийся центр. Между ними располагается обрабатываемая деталь. Обработка ведется резцами с установкой специального приспособления.

Обозначение оборудования

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

• первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
• вторая цифра – на тип оборудования;
• если на втором месте указывается буква, то это говорит о модернизации базовой модели;
• максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
• если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.

Модернизированные станки с ЧПУ имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

• станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
• станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
• контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
• система ЧПУ универсальная.

4 Виды промышленных станков – весь спектр работ по сверлению отверстий

За исключением некоторых специализированных практически все промышленные станки универсальны – на них можно не только сверлить, но и выполнять ряд других операций. Используемые в металлообработке станки делятся на:

• Настольные – применяются для сверления и обработки отверстий небольших диаметров. Их выпускают под максимальный диаметр инструмента 3, 6, 12 и 16 мм.

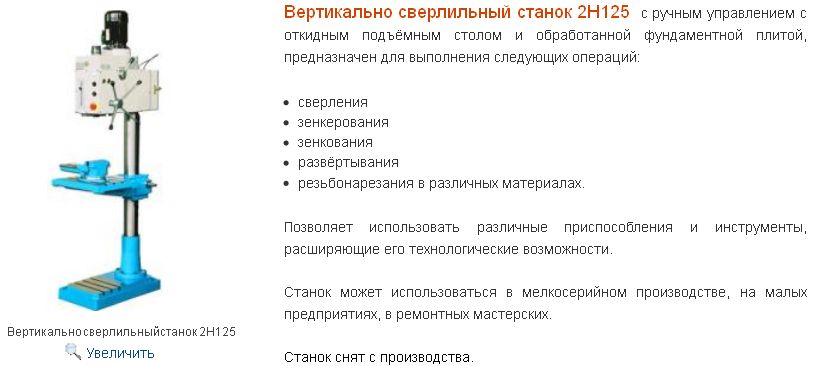

• Вертикально-сверлильные или их еще классифицируют как колонные. Они служат для выполнения работ с отверстиями, диаметр которых может достигать 18, 25, 35, 50 и 75 мм. Колонные станки используют при выполнении обработки деталей и заготовок сравнительно небольших размеров в ремонтных цехах, условиях мелкосерийного и индивидуального производства.

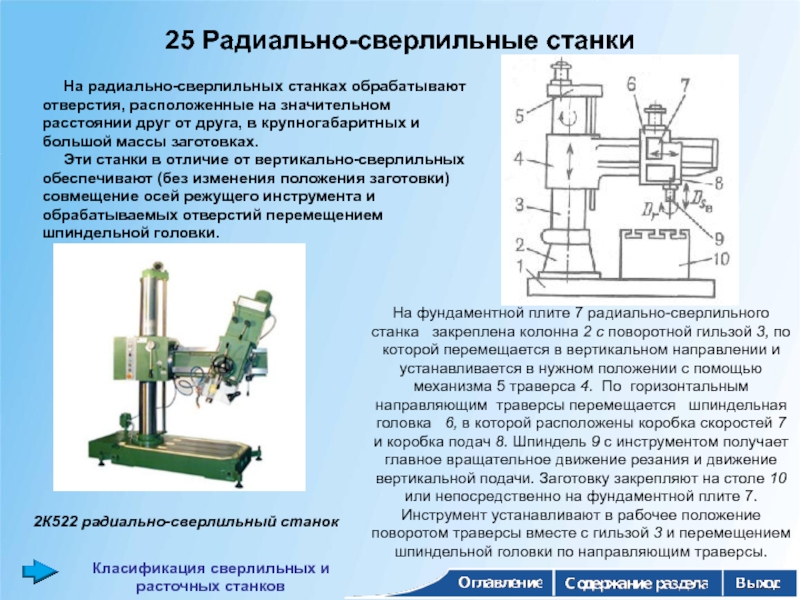

• Радиально-сверлильные – на них обрабатывают крупногабаритные и тяжелые заготовки, а также детали, у которых отверстия расположены по дуге окружности. Это обеспечивается за счет большого вылета шпинделя – 1300–2000 мм. Причем на этом оборудовании совмещение осей инструмента и отверстий производят перемещением шпинделя, а деталь остается неподвижной.
• Координатно-сверлильные – применяют при работах с деталями, к которым по точности взаимного размещения отверстий будут предъявлены особо высокие требования.
• Горизонтально-сверлильные (глубокого сверления) – на них обычно обрабатывают глубокие отверстия, например, в валах, осях, штоках, стволах артиллерийских и стрелковых систем.
• Центровальные – используются для изготовления центровых отверстий, которые просверливают в торцах заготовок.
• Многошпиндельные – на этом оборудовании одновременно обрабатывают (главным образом сверлят) до нескольких десятков отверстий, причем это может производиться с разных сторон и в различных плоскостях: как горизонтальной и вертикальной, так и под наклоном.
• Различные комбинированные – помимо всех работ с отверстиями на них выполняют любые операции, обеспечиваемые дополнительным оснащением. На сверлильно-фрезерных – все фрезерные, на сверлильно-токарных – токарные и так далее: сверлильно-долбежные, нарезные, расточные.

Промышленное сверлильное оборудование

На всех этих станках можно обрабатывать не только различные металлы, но и другие материалы. Наиболее широкое распространение получило вертикально- и горизонтально-сверлильное оборудование. Станки, оснащенные ЧПУ, обеспечивают частичную либо полную автоматизацию процесса обработки отверстий и значительно повышают ее точность. Многошпиндельное оборудование в ином исполнении не производится – только с встроенным компьютером.

Следует упомянуть несколько видов специализированного сверлильного оборудования. Магнитные станки – их используют, когда невозможно или затруднительно выполнить работы на стационарном оборудовании. За счет небольшого веса их вручную переносят до нужного места металлоконструкции, где устанавливают на последнюю в любом пространственном положении. Удерживает сверлильный станок мощное магнитное основание. Этим оборудованием выполняют работы на судах, мостах, пролетных строениях, балках, трубопроводах.

Магнитный станок

Для деревообработки производят специализированные станки: одно- и многошпиндельные горизонтальные и вертикальные, а также с поворотным шпинделем. На этом оборудовании помимо сверления отверстий удаляют сучки, делают гнезда, пазы и так далее.

На мебельных фабриках используют различные типы сверлильно-присадочного оборудования. Эти станки обеспечивают высокое качество и точность получаемых отверстий, гибкость производственного процесса.

Радиально-сверлильный станок

Разновидность цехового стационарного оборудования, которое позволяет обрабатывать крупногабаритные металлические заготовки в радиусе вылета траверсы. Эти станки всегда изготавливались исходя из потребностей поточного производства. Поэтому проблем с люфтами и жёсткостью конструкции нет ни у старых советских моделей, ни у новых импортных.

3. 2м55 – от 120 000 рублей

Тяжёлый станок для точных работ в промышленных масштабах.

Электрический, гидравлический и механический контуры станка взаимодействуют в процессе каждой операции. Поэтому управление многотонного оборудования проходит без усилий. Прикладывать силу не придётся даже при ручном повороте рукава или перемещении по нему сверлильной головки. Станок может работать в безостановочном режиме.

Для обслуживания и ремонта станка нужен квалифицированный специалист.

Станочнику следует иметь в виду, что подтекание масла из сверлильной головы указывает не на неисправность, а на то что в коробке перелит уровень. И поиски проблем с сальниками шпинделя не принесут результата, потому что никаких уплотнителей конструкцией не предусмотрено.

Технические характеристики станка 2м55

Характеристика	Значение
Потребляемая мощность, кВт	Основной 4 кВт; вспомогательные 0,125-2,2 кВт
Привод (количество скоростей)	Шестерёнчатый (21)
Шпиндель / ход / частота вращения оснастки, версия / мм / об/мин.	Морзе 5 / 350 / 30-1 700
Вылет траверсы / ход сверлильной головы, мм	1 600 / 1 250
Габариты стола (вес станка), ДхШ (кг)	2655х1020х3430 (4 700)

Видеоподсказка – на что обратить внимание при выборе б/у станка 2м55:

4. JET JRD-460 – от 255 000 рублей

Самый маленький радиально-сверлильный станок у JET, для фрезерования, сверления, растачивания и нарезания резьбы в условиях мастерской.

Если бы не ограничения для габаритов оснастки, его можно было бы сравнивать с тяжёлыми советскими станками. Поворотный стол с планшайбой или трёхкулачковым патроном, поворотный наклонный стол и такие же тиски – эти и ещё 6 вариантов дополнительных приспособлений приближают возможности JET JRD-460 к потенциалу промышленного оборудования. Заявлен безостановочный рабочий цикл.

Слишком дорогой для гаражной мастерской. Не подходит для серийного производства – нет автоподачи шпинделя. В мелкой серии на перенастройку скорости вращения надо много времени. Для серийной работы с крупногабаритными деталями станку не хватает мощности и массы.

Если он всё же вам подходит, рекомендую проверять надёжность соединения дополнительных столов и точность их положения, не только до работы, но и после операций, выполняемых на пределе возможностей станка.

Технические характеристики станка JET JRD-460

Характеристика	Значение
Потребляемая мощность, кВт	2,1
Габариты оснастки, мм	Сверло до 32; метчик М16; фрезы: торцевая 76, концевая 20
Привод (количество скоростей)	Ремённо-шестерёнчатый (5)
Шпиндель / ход / частота вращения оснастки, версия / мм / об/мин.	МК 3 / 130 / 300-2 600
Вылет траверсы / ход сверлильной головы, мм	820 / 460
Габариты стола (вес станка), ДхШ (кг)	550х500 (250)

Видеообзор станка JET JRD-460:

Своими руками

Примечательно то, что при кажущейся сложности системы собрать ее самостоятельно не представляет труда. Чтобы сделать самый простой сверлильный станок своими руками, потребуется только обыкновенная дрель. Вес конструкции будет небольшим, поэтому стойку можно сделать из досок или ДСП. В станке дрель будет двигаться строго вертикально по стойкам из металлического профиля. Главное – избежать перекосов и люфта, чтобы обеспечить свободный ход станка. Специальная рычажная система подъема рабочей площадки позволит меньше надавливаться на станок, поскольку дрель будет подниматься автоматически.

Электрический привод крепится в статичном положении к станине. Помните о том, что качество сборки должно быть высоким. Подвижная часть состоит из осевого шестигранника, подшипников, трубок определенного диаметра и зажимного кольца – к ним будет крепиться и патрон. Шестигранник будет служить передаточной системой, поэтому на него насаживаем шкив. Трубка с двух сторон пропиливается болгаркой так, чтобы крепление с шестигранником было надежным.

Создавая сверлильный станок своими руками, помните о том, что агрегат должен работать стабильно и точно. Для достижения высокой точности берем трубку с распилами и раскаливаем ее, после чего прокатываем шестеренкой. Полученный отпечаток нужно измерить, после чего на регулировочную трубу наносятся отметки. В трубу с прорезью впрессовываем ось из шестигранников и подшипников. По стационарной трубе будет обеспечиваться ровный ход сверла.

ЧПУ: классификация и пояснения

ЧПУ сегодня в станках используется повсеместно, с той лишь оговоркой, что строго по технологическим нуждам: если есть возможность выполнить деталь, при этом нет требований по сверхточности ее исполнения, можно просто пригласить на работу опытного мастера, который выполнит ее на привычном ручном станке.

Хотя для работы дома (для ювелиров, художников по дереву и металлу) встречается миниатюрный настольный станок, но не менее профессиональный и надежный.

Видео:

Так что цена и вопрос уместности хоть и банальны, но насущны. Технологически систему ЧПУ можно поделить на 2 группы:

1. Позиционная: сверло и заготовка движутся прерывисто – точка за точкой. При этом позиции находятся либо далеко (скажем, при растачивании и сверлении), либо близко друг от друга (как при точении и фрезеровании);
2. Непрерывное перемещение: контурная работа в одно движение.

Позиционная система ЧПУ – самый простой вид управления, только используется в основном в сверлильных и координатно-расточных станках, где не требуется фигурное движение – только по прямой.

Прямоугольная система ЧПУ перемещает сверло по очереди вдоль конкретной оси координат, при этом скорость перемещения задана самой программой.

Такая система используется также ограниченно (сравнительно) на заготовках, которые можно класть параллельно к осям координат (точение, фрезерование).

Формообразующая ЧПУ

Об этом типе ЧПУ нужно сказать отдельно. Это более продвинутый вариант позиционирования и работы в целом, так как инструмент движется по двум координатам и более, что позволяет выполнять обработку заготовок любой формы.

Интерполятор одновременно выдает координаты в трехмерном пространстве в виде определенного числа приводов подач. Сегодня все больше выпускается станков именно с формообразующей ЧПУ.

Видео:

Да, они дороги, но такое профессиональное оборудование быстро окупается, так как позволяет производить сложнейшие детали, которые стоят недешево.

Но даже такой инновационный станок может предложить выбор опций: 2D и 3D формообразование.

2D формообразование управляется по двум осям координат, значит можно перемещать сверло по дуге и прямой линии. Частный вариант этого типа – 2½D формообразование.

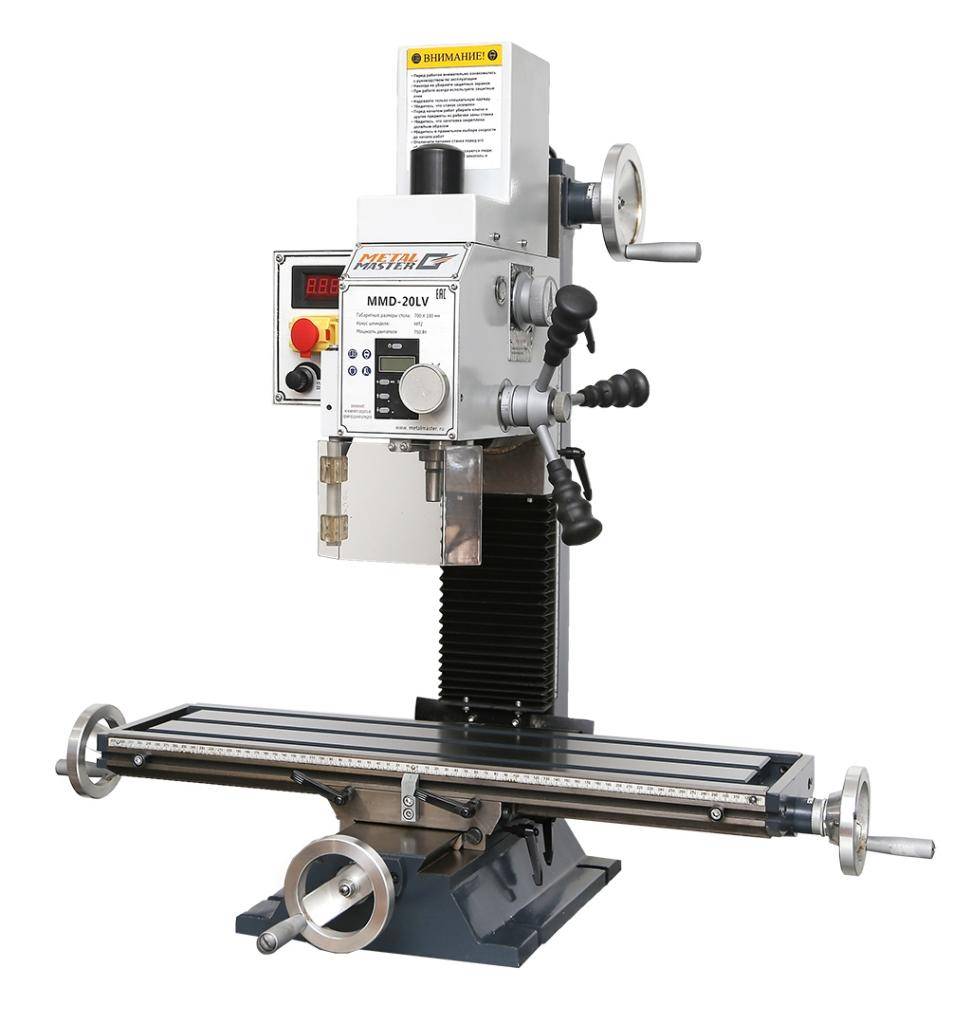

ВАЖНО ЗНАТЬ: Характеристики сверлильно-фрезерных станков

Сверло движется уже по 3 осям координат, но разница в том плане, что управляемыми являются всего 2 оси, а третья служит для установки, подвода и отвода инструмента.

После исполнения команды на движение в некой плоскости, система может перейти на движение в другой.

Такая система ЧПУ используется в простых станках, которые оснащены шаговым приводом подачи.

Что примечательно, обрабатывать на станке можно сложные контуры и поверхности, но объемная деталь обрабатывается послойно в конкретной вертикальной или горизонтальной плоскости, а не непрерывно.

3D формообразование – венец станкостроения, который производит высокоточные детали, причем с гладкой поверхностью.

Видео:

Инструмент станка движется сразу по 3 осям, а значит можно обработать любой пространственный контур непрерывно. По большей части используется метод фрезерования, чем сверления.

Впрочем, если станок универсальный, да еще и с 3D, то он выполнит любую деталь, не говоря уже про обычное сверление. Цена на такой агрегат достигает порой нескольких тысяч евро.

Работа и взаимодействие узлов станка для домашней мастерской

Функции устройства, которое обеспечивает вращение шпинделя, выполняет электродвигатель. Бытовые модели оснащаются двигателем мощностью 250-1000 Ватт. Крутящийся вал электродвигателя заставляет вращаться шпиндель за счет передачи крутящего момента при помощи привода, оснащенного ременным механизмом.

Последний состоит из шкивов под V-образный ремень. Большинство станков предусматривает возможность выбора скорости вращения сверла. Используемый в них ременной привод имеет шкивы, предусматривающие несколько канавок разного диаметра под ремень.

Для выбора необходимой скорости вращения шпинделя сперва следует обесточить сверлильный станок. После этого нужно поменять положение ремня на шкиве, а затем вновь включают электродвигатель. Следуя подобной схеме, можно выбирать скорость в диапазоне 450-3000 об/мин. Необходимость установки меньшей скорости может возникнуть в ситуации, когда приходится создавать большие отверстия в древесине твердых пород и металлах.

Бытовые модели сверлильного оборудования оснащены патроном под сверло, конструкция которого аналогична тому, которую имеют электродрели. Для них подходят сверла, диаметр которых не превышает 12 мм. В устройстве присутствует 3 самоцентрирующихся кулачка, которые охватывает и фиксируют хвостовик инструмента. Благодаря наличию специального ключа обеспечивается жесткая фиксация или, наоборот, ослабление патрона, когда необходимо закрепить либо вытащить сверло.

Бытовые модели станков могут использоваться для создания отверстий на заготовках, высота которых не превышает 20–90 мм. Причем диапазон высоты для каждого оборудования может быть различен. Это определяется устройством конкретного станка.

Основным фактором, который влияет на рассматриваемый параметр, является высота верхнего положения сверлильной головки, которая может подниматься и опускаться по стойке-колонне. На компактных моделях подобного оборудования эта операция выполняется путем перемещения руками сверлильного модуля.

У более крупных моделей для этого предусмотрен специальный привод, имеющий в оснащении рукоять или штурвал. Для выбора необходимого положения головки используется специальная ручка. Аналогичный прием использует тогда, когда необходимо настроить глубину создаваемых отверстий и минимальную высоту заготовок, Это связано с тем, что патрон, которым оснащен шпиндель, имеет небольшой предельный вылет вниз при его подаче. Он может иметь значение 5–40 см, что определяется типом станка.

Читать также: Пресс для опилок своими руками чертежи

Вылет сверла

Также на работу сверлильного оборудования может влиять такой параметр, как вылет сверла. Под этой характеристикой понимается расстояние между центральной вертикальной осью сверла или другого инструмента, который зафиксирован в патроне, и стойкой. Желательно, чтобы это расстояние было максимально большим, так как это влияет на то, на каком расстоянии от края заготовки можно создать отверстие. Для бытовых станков стандартный показатель вылета составляет 10 – 20 см.

Станина станка

Очень важно уделить внимание станине оборудования, которая должна иметь значительный вес и небольшие габариты. Последние должны соотноситься с размерами самого станка. В случае серьезных отклонений нельзя будет добиться необходимой устойчивости станка и стабильности его работы

На верхнюю часть станины, которая направлена к патрону, возложена роль рабочего стола

В случае серьезных отклонений нельзя будет добиться необходимой устойчивости станка и стабильности его работы. На верхнюю часть станины, которая направлена к патрону, возложена роль рабочего стола.

В плане исполнения она может иметь полностью или частично ровную плоскую поверхность, где могут быть предусмотрены несколько прорезей: благодаря центральной можно создавать сквозные отверстия, не нанося повреждений столу и сверлу. Что же касается боковых прорезей, то их назначение заключается в креплении тисков, шаблонов и упоров.

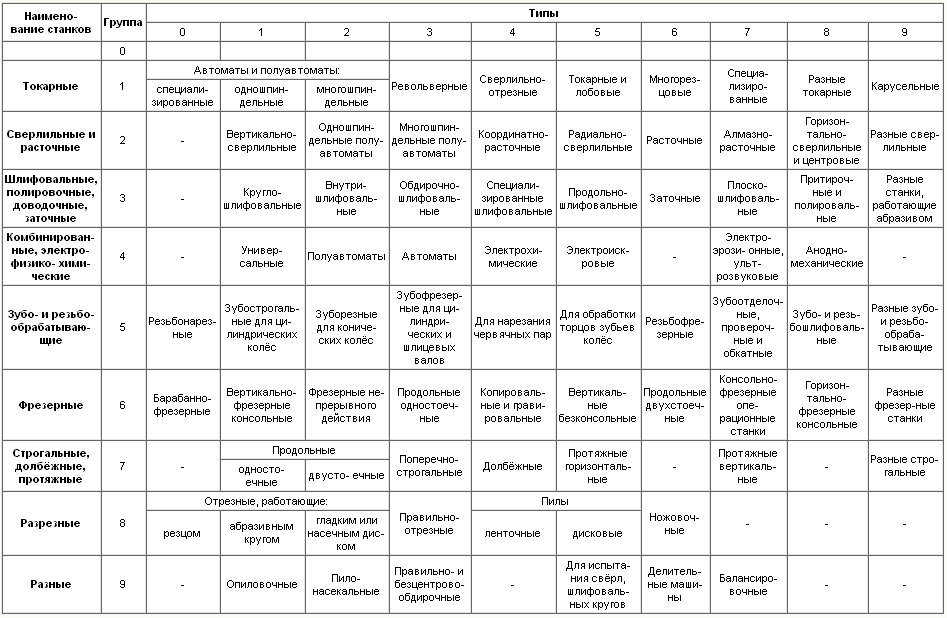

Типы сверлильных станков

Когда разрабатывалась единая классификация, то не могли предположить, насколько продвинется технология обработки материалов. Но сумели обозначить направление развития техники, чтобы описать основные признаки станочного оборудования. Для станков сверлильной группы определены основные девять типов, по ним принято определять принадлежность станка:

• Вертикально-сверлильные, при обозначении записывают 21ХХ, где 2 – группа сверлильного оборудования, 1 – вертикальное направление сверления, ХХ – дополнительные характеристики, например, диаметр сверления. Станок 2135 – вертикально-сверлильный станок с максимальным диаметром сверления 35 мм.
• Одношпиндельные полуавтоматы – тип станков, выполняющих сверление в автоматическом режиме. Остальные операции производит оператор, работающий на заданном рабочем месте. Обозначают это оборудование 22ХХ, здесь вторая цифра определяет указанный тип станка.
• Многошпиндельные полуавтоматические (23ХХ) устройства могут одновременно производить сверления нескольких отверстий. Под это оборудование на стадии проектирования конкретных деталей подбирают расположение будущих отверстий. С помощью вспомогательной оснастки можно изменять количество отверстий и расположение сверл.
• Одностоечные координатно-расточные сверлильные устройства (24ХХ) – это серия уникальных станков. С их помощью выполняют довольно сложные операции по сверлению и обработке отверстий. Подобный тип оборудования востребован на заводах по изготовлению высокоточного оборудования. Их стараются приобрести на предприятиях по ремонту сложной техники, например, автомобилей.
• Радиально-сверлильные станки (25ХХ) получили широкое распространение на предприятиях самого разного назначения. Универсальные установки выполняют работу по формированию отверстий, чистовую обработку и нарезание внутренней резьбы.
• Расточные сверлильные установки (26ХХ) могут обрабатывать внутренние полости вращательным движением резцов. Ориентирование обрабатываемого пространства может быть горизонтальным и вертикальным. Вращение может иметь инструмент или деталь.
• Алмазно-расточные станки (27ХХ) в качестве основного инструмента используют твердосплавные и алмазные резцы. На подобном оборудовании выполняют обработку с высокой точностью, так как острые кромки режущего инструмента не нагревается при выполнении работы.
• Горизонтально-сверлильные станки (28ХХ) чаще всего применяют для получения глубоких отверстий, например, пушки. В них используют сверла, в которых имеются отверстия для подачи смазывающих охлаждающих жидкостей (СОЖ).
• Разные сверлильные станки (29ХХ). Подразумевается использование оборудования специального назначения для получения и обработки отверстий.

Эксплуатация

Станки для сверления, оснащённые ЧПУ, необходимо эксплуатировать в соответствии со следующими требованиями:

• разрешена установка только внутри отапливаемых помещений с оптимальным уровнем влажности;
• допустима обработка заготовок, которые отвечают требованиям производителя конкретной модели;
• все узлы, механизмы нужно поддерживать в чистоте, своевременно смазывать, обслуживать, следить за состоянием, выполнять замену, не допуская критических повреждений;
• перед выполнением работ следует убедиться в полной работоспособности всех агрегатов, проверить наличие защитных экранов, способность станка отключаться в случае аварийных ситуаций;
• в случае обнаружения неисправностей, недопустимо обрабатывать заготовки;
• недопустимо выполнять сверление деталей из материалов, не подходящих под параметры установленных свёрл;
• в случае прекращения подачи охлаждающей жидкости или масел для смазки механизмов нужно прекратить работу станка для устранения неисправностей;
• после начала выполнения программы ЧПУ запрещается прикасаться к вращающимся или движимым узлам.

Преимущества и недостатки

К преимуществам сверлильных станков относятся:

• точное позиционирование сверла над поверхностью детали;
• многоступенчатая обработка;
• регулировка крутящего момента, скорости оборотов, хода сверла вдоль осевой линии;
• сверление под различными углами;
• простота программирования ЧПУ, смены программ для выполнения различных производственных задач;
• автоматический контроль текущего состояния станка;
• высокая надёжность механических частей;
• защита от перегрева сверла;
• высокий ресурс узлов и механизмов;
• много различных моделей, позволяющих перемещать шпиндель со сверлом над рабочим столом либо наоборот;
• простота в эксплуатации, обслуживании, ремонте;
• высокая производительность труда;
• безопасность в работе по причине отсутствия контактов с опасными механическими узлами.

Недостатки станков с ЧПУ для сверления:

• высокая стоимость оборудования;
• большие габариты и масса;
• для работы требуется обученный персонал — операторы, наладчики.

Качественное изготовление деталей

Производители и стоимость

Модели сверлильных станков с ЧПУ выпускаются на следующих предприятиях:

• ОАО «Астраханский станкостроительный завод»;
• ЗАО «КомТех-Плюс»;
• ОАО «Стерлитакамский станкостроительный завод»;
• ;
• ОАО «Рязанский станкостроительный завод»;
• ОАО «Кировский станкостроительный завод».

Стоимость станков в зависимости от их типов следующая:

• профессиональные радиально-сверлильные настольные — от 120 тыс. руб.;
• радиально-сверлильные для ответственных работ — от 150 тыс. руб.;
• тяжёлые промышленные — от 400 тыс. руб.;
• радиально-сверлильные промышленные с вращаемой на 360 0 опорой — от 1 млн. 100 тыс. руб.

Станки в зависимости от моделей могут отличаться спецификой работы, взаимодействия с оператором, а также иметь другие особенности. Однако основной принцип обработки заготовок сохраняется.

Лучшие сверлильно-фрезерные станки

Выбирая настольный сверлильный станок, многие предпочитают остановиться на самом универсальном решении. Таким оборудованием стали сверлильно-фрезерные модели, работающие со сверлами и фрезами. Конструкция станка позволяет обрабатывать сложные детали с криволинейными поверхностями. Шпиндель оборудования закреплен на подвижном суппорте, а рабочий стол способствует фиксации заготовки

На рынке присутствуют десятки брендов, но мы – ВыборЭксперта.ру, рекомендуем обратить внимание на 2 модели, которые имеют системы точной настройки и надежные электродвигатели

Metal Master MF-20

Жесткая конструкция с подвижной фрезерной головкой, способной поворачиваться вокруг вертикальной оси позволяют решать сложные задачи. Обработка взаимно перпендикулярных поверхностей увеличивает темп работ. Электродвигатель мощностью 550 Вт раскручивает шпиндель со скоростью 2200 об/мин. Шесть скоростей, для переключения которых используют перестановку клинового ремня, позволяют обрабатывать любые материалы. Для выбора оптимального режима можно воспользоваться таблицей скоростей.

Эргономичные рукоятки укомплектованы лимбами с небольшим шагом и четко просматриваемой шкалой. Механизм микрометрической подачи вынесен на фрезерную головку для комфортной работы. Оператор может выбрать направление вращения шпинделя переключением рычага на панели управления. Рычаг вертикальной подачи укомплектован рукояткой для быстрого опускания пиноли.

Достоинства:

• Т-образные пазы для установки прижимного оборудования;
• Фиксация рабочего стола стопорными ручками;
• Литая конструкция основания;
• Двигатель рассчитан на интенсивную работу;
• Упор глубины сверления.

Недостатки:

Завышенная цена.

Jet JMD-2S 230В 50000060M

Профессиональное оборудование с корпусом из высокопрочного чугуна и электродвигателем, мощностью 1 кВт. Панель управления расположена в удобном месте, а цифровая индикация упрощает контроль над параметрами вылета пиноли, вращением шпинделя. Скорость регулируется плавно в диапазоне от 40 до 2000 об/мин, помогая выбрать оптимальный режим для заготовок из любого материала.

Автоматическая подача по оси Х увеличивает темпы работы, для фиксации прижимного инструмента предусмотрено три Т-образных паза. Стол укомплектован линейкой, что помогает улучшить точность обработки. Модель отличается хорошей функциональностью: пользователи отмечают эффективный реверс и удобную микроподачу шпинделя для решения высокоточных задач.

Достоинства:

• Удобный защитный экран;
• Стойка из высококачественного чугуна;
• Хорошая комплектация;
• Низкий уровень шума;
• Эргономичное управление.

Недостатки:

Нет подачи СОЖ в рабочую зону.

Лучший сверлильный станок по бетону

KS-350 – обновленная и модернизированная модель сверлильной машины по бетону. Относится к классу профессионального оборудования.

Характеристики:

• мощность – 330 Вт;
• скорость работы сверла – 100-650 об/мин;
• масса – 34 кг;
• размеры − 105*38*25 мм.

Плюсы:

• диаметр проделываемых отверстий – 5-35 см;
• электронная и механическая защита электродвигателя;
• трехскоростной редуктор;
• плавная регулировка скорости сверления;
• корректировка угла наклона станины;
• уровень;
• редуктор каретки двухсторонний;
• базовая плита фиксируется анкерами или вакуумом;
• подача хода роликового характера.

Минусы:

• подобная модель собирается по заказу потребителя;
• оператор и слесарь должны обладать определенными знаниями и опытом;
• комплектующие, расходные материалы только под заказ;
• сравнительно большая стоимость;
• издает шум и вибрации при работе.

Типы сверлильных станков

Когда разрабатывалась единая классификация, то не могли предположить, насколько продвинется технология обработки материалов. Но сумели обозначить направление развития техники, чтобы описать основные признаки станочного оборудования. Для станков сверлильной группы определены основные девять типов, по ним принято определять принадлежность станка:

• Вертикально-сверлильные, при обозначении записывают 21ХХ, где 2 – группа сверлильного оборудования, 1 – вертикальное направление сверления, ХХ – дополнительные характеристики, например, диаметр сверления. Станок 2135 – вертикально-сверлильный станок с максимальным диаметром сверления 35 мм.
• Одношпиндельные полуавтоматы – тип станков, выполняющих сверление в автоматическом режиме. Остальные операции производит оператор, работающий на заданном рабочем месте. Обозначают это оборудование 22ХХ, здесь вторая цифра определяет указанный тип станка.
• Многошпиндельные полуавтоматические (23ХХ) устройства могут одновременно производить сверления нескольких отверстий. Под это оборудование на стадии проектирования конкретных деталей подбирают расположение будущих отверстий. С помощью вспомогательной оснастки можно изменять количество отверстий и расположение сверл.
• Одностоечные координатно-расточные сверлильные устройства (24ХХ) – это серия уникальных станков. С их помощью выполняют довольно сложные операции по сверлению и обработке отверстий. Подобный тип оборудования востребован на заводах по изготовлению высокоточного оборудования. Их стараются приобрести на предприятиях по ремонту сложной техники, например, автомобилей.
• Радиально-сверлильные станки (25ХХ) получили широкое распространение на предприятиях самого разного назначения. Универсальные установки выполняют работу по формированию отверстий, чистовую обработку и нарезание внутренней резьбы.
• Расточные сверлильные установки (26ХХ) могут обрабатывать внутренние полости вращательным движением резцов. Ориентирование обрабатываемого пространства может быть горизонтальным и вертикальным. Вращение может иметь инструмент или деталь.
• Алмазно-расточные станки (27ХХ) в качестве основного инструмента используют твердосплавные и алмазные резцы. На подобном оборудовании выполняют обработку с высокой точностью, так как острые кромки режущего инструмента не нагревается при выполнении работы.
• Горизонтально-сверлильные станки (28ХХ) чаще всего применяют для получения глубоких отверстий, например, пушки. В них используют сверла, в которых имеются отверстия для подачи смазывающих охлаждающих жидкостей (СОЖ).
• Разные сверлильные станки (29ХХ). Подразумевается использование оборудования специального назначения для получения и обработки отверстий.
