Консольно-фрезерные станки

Консольно-фрезерные станки наиболее распространены. Стол консольно-фрезерных станков с салазками расположен на консоли и перемещается в трех направлениях: продольном, поперечном и вертикальном.

Консольно-фрезерные станки делятся на горизонтально-фрезерные (с неповоротным столом), универсально-фрезерные (с поворотным столом) и вертикально-фрезерные. На базе вертикально-фрезерных станков выпускают копировально-фрезерные станки, станки с программным управлением и др.

Обрабатывать заготовки на консольно-фрезерных станках можно цилиндрическими, торцовыми, концевыми, дисковыми, угловыми, фасонными и другими фрезами. В табл.1 приведены значения основного параметра-ширины стола в зависимости от размера (номера) станка.

Ширина стола в зависимости от номера станка

№ станка	—	—	1	2	3	4
Ширина стола	125	160	200	250	320	400	500

Характеристика вертикальных фрезерных станков

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

формирование пазов;
обработки рамочных деталей;
изготовление зубчатых колес;
обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

Консольно-фрезерные.
Бесконсольные.

Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Консольно-фрезерные станки малых размеров с шириной стола 125*160 мм

Эти станки предназначены для обработки заготовок небольших размеров, главным образом из цветных металлов и сплавов, пластмасс и для чистого фрезерования заготовок из стали и чугуна. Автоматизированные станки позволяют вести обработку по заданному циклу.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

фасонные;
угловые;
концевые;

Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол

торцевые;
цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.

Технические характеристики станка 6П80Г

У рассматриваемого станка разделенный привод движения резания. Это обуславливается тем, что коробка скоростей, в виде отдельного узла, смонтирована в станине, а с помощью клиновых ремней передается вращение шпинделю. Такая структура привода позволяет устранить повышенное тепловыделение в шпиндельной бабке и вибрации, благодаря чему повышается точность обработки, даже при самых высоких оборотах шпинделя.

Главным движением является движение резания. Его привод состоит из коробки скоростей, клиноременной передачи с натяжным устройством и перебора.

Такое регулирование применяется преимущественно на современных станках. С помощью бесступенчатого регулирования можно устанавливать необходимые режимы резания, в том числе и без остановки станка. Из-за широкого спектра регулирования появляется возможность обеспечить требуемые рабочие и быстрые (холостые) перемещения рабочих органов без применения промежуточных механических передач. Бесступенчатые приводы бывают электрические, гидравлические, пневматические и механические (вариаторы). В качестве источника движения часто применяют электродвигатели постоянного тока.

Множество станков используют такой принцип регулирования – шестеренные коробки передач. Частота вращения изменяется только в заданных пределах. Такие механизмы просты по конструкции и надежны в эксплуатации. Источником движения является электродвигатель, чаще всего асинхронный, короткозамкнутый, установленный в непосредственной близости от станка или на самом станке.

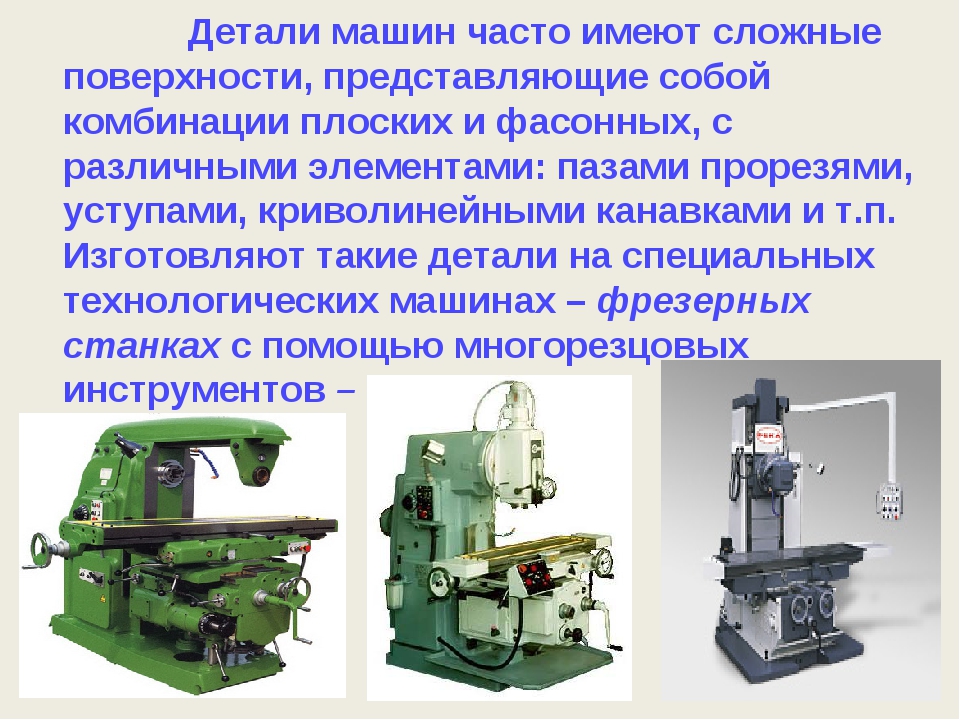

Виды фрезерных станков

Аппараты этого направления разделяют на три категории:

профессиональные (служат для массовой обработки заготовок с применением широкого ассортимента режущего инструмента);
бытовые (предназначенные для бытовой мастерской);
ручные аппараты.

В первую категорию включают агрегаты, применяемые на различных промышленных предприятиях. Они обладают повышенной производительностью, многофункциональностью. Имеют большие габариты и массу. На этих станках проводят обработку заготовок, имеющие крупные размеры.

Из всего многообразия наиболее популярными считаются:

стандартный токарно-фрезерный аппарат, имеющий классическое устройство;
копировальный аппарат;
станок для проведения обработки заготовок в вертикальной плоскости;
аппарат горизонтальный профессиональный фрезерный;
для двухсторонней обработки широкого круга заготовок;
оснащённый современными системами ЧПУ.

Фрезерный станок по дереву для домашней мастерской имеет небольшие массогабаритные характеристики. Он способен качественно выполнять основные обрабатывающие функции. К таким станкам относятся:

настольный бытовой аппарат;
ручной фрезерный агрегат.

Простой токарно-фрезеровочный станок используется для проведения стандартных обрабатывающих операций. Благодаря его оснащению можно производить широкий перечень операций. Он позволяет придавать детали необходимую конфигурацию. В зависимости от решаемых задач используются различные режущие инструменты. К ним относятся фрезы, свёрла различного диаметра, специальные токарные ножи.

Для обеспечения идентичности даже мелких деталей применяют заранее заготовленные шаблоны. Их изготавливают из древесных плит, фанеры, тонкого металла или пластмассы. Осуществление точного нанесения рисунка производится благодаря фиксации заготовки методом вакуумного крепления.

Для обработки заготовки сверху вниз, то есть в вертикальной плоскости, применяются специальные фрезерные станки по дереву, которые называются вертикальными. На них вырезают пазы необходимой ширины и глубины, готовят элементы крепления, обрезают заготовки по необходимой длине.

Горизонтальный станок отличается способом обработки. Это происходит благодаря особому размещению шпинделя. Для решения требуемых задач его ось располагается горизонтально относительно плоскости пола. Такой станок комплектуется торцевыми и цилиндрическими фрезами. Дополнительно можно расширить ассортимент оснастки.

Двухсторонний фрезерный станок по дереву — это универсальный агрегат для выполнения большого количества операций. На нём производят обработку профилей различной конфигурации. Такой стационарный станок применятся на промышленных предприятиях для производства различных элементов мебели. Например, ножек стульев, декоративных опор, подставок и многого другого. Преимуществом станка является способность проведения обработки с обеих сторон одновременно.

Всё большую популярность на современном производстве получают фрезерные устройства оснащённые ЧПУ. В его состав введён электронный блок на базе специального микропроцессора. Заложенная в него программа устанавливает последовательность операций. Это позволяет повысить точность и качество обработки. Благодаря этому удаётся сократить время обработки, существенно повысить производительность труда.

https://youtube.com/watch?v=SrjCu2i7wRw

Обработка небольших заготовок производиться ручным инструментом. С его помощью подготавливают миниатюрные пазы, необходимые для сочленения отдельных элементов. Широкое распространение они получили для создания декоративных изделий мебельных гарнитуров, стяжек, различных элементов крепления. Оснащение ручного фрезерного агрегата соответствующим инструментом превращает данный агрегат в электрическое устройство для распила. Пильными инструментами могут быть специальные фрезы.

Настольный фрезерный станок по дереву конструктивно выполнен, так же как и профессиональный аппарат. Он более прост в эксплуатации и обслуживании. При хорошей подготовке удаётся изготавливать не только простые деревянные детали, но и самые сложные элементы декора.

Любой фрезерный аппарат бытового назначения используют в личных столярных мастерских для выполнения небольших объёмов работ. Его выбирают для выполнения основных фрезерных операций. К ним относятся: строгание досок, сверление различных отверстий, шлифование поверхностей, различные виды распиловки.

https://youtube.com/watch?v=GX2L5OaA0U4

Прочие фрезерные станки

Рассмотрим другие фрезерные станки, которые составляют меньшую группу по сравнению с двумя образцами, описанными выше.

1. Бесконсольные фрезерные станки (рис. 5). Могут быть как с вертикальным, так и с горизонтальным расположением шпинделя. Служат для более простой фрезерной обработки металлов и дерева в плане сложности самих фрезерных операций. Не имеет настроек по высоте подъема стола ввиду отсутствия консоли. Преимуществом является повышенная точность обработки.

Рисунок 5. Бесконсольный фрезерный станок.

Рисунок 5. Бесконсольный фрезерный станок.

2. Продольно-фрезерный станок (рис. 6). Предназначен для продольного фрезерования деталей большой длины или деталей, которым необходима простая прямолинейная обработка. Также эти станки могут работать со шлифовальными кругами.

Рисунок 6. Продольно-фрезерный станок.

3. Шпоночно-фрезерный станок (рис. 7.). Предназначен для прорезания шпоночных пазов на заготовках различной формы. Работают такие станки в автоматическом режиме после задания параметров шпоночного паза.

Рисунок 7. Шпоночно-фрезерный станок.

4. Зубофрезерный станок (рис. 8). Используется для создания зубьев различных параметров. Для этих станков применяются специальные фрезы, предназначенные под создание определенных профилей зубчатых колес и червячных передач.

Рисунок 8. Зубофрезерный станок.

22.11.2018

Обрабатывающие центры консольного типа

Главная особенность их конструкции – движущаяся несущая часть (портал, станина) при зафиксированном в одном положении шпинделе. За счет такого строения отличаются сравнительно высокой жесткостью, способствующей точности выполнения технологических операций. Наиболее популярны, разделяются на несколько подвидов, каждый из которых заслуживает рассмотрения.

Обладающие широкой универсальностью

Это и сверлильные, и токарные, и фрезерно-расточные станки с ЧПУ – сразу несколько моделей в одной, способной осуществлять все виды обработки металлов, сплавов, пластиков, древесины и других материалов. Они особенно востребованы в массовом и крупносерийном производстве, так как могут похвастать многозадачностью. У них сразу две шпиндельные головки (вторая – на выдвижном хоботе, так что ее не проблема разместить под любым углом), плюс еще одна накладная. Такое конструктивное решение позволяет быстро выпускать и/или подготавливать детали самой сложной формы – по принципу «один инструмент снимает лишний материал, другой в это же время – растачивает отверстие».

В качестве примеров такого оборудования можно привести:

JET JMD-939GH;
НГФ-110-Ш4+ВГФ;
СФ-676 (675).

Отдельного внимания заслуживает просто универсальный фрезерный станок с ЧПУ, который относится немного к другой категории

В отличие от моделей с широкой функциональностью (их важно не путать), он востребован в мелкосерийном и единичном производстве, часто устанавливается в небольших мастерских и цехах. Позволяет подготавливать все поверхности, углы и пазы нетяжелых заготовок – спиралей, моделей штампов и тому подобное

Все его элементы расположены на станине, оправку с режущим инструментом поддерживает хобот с подвесками. Консоль у него перемещается вверх-вниз, стол на салазках – влево-вправо (в соответствии со шпиндельной осью), что обеспечивает высокую скорость решения задач.

В числе популярных примеров:

XN6336C;
Optimum MF1 Vario;
PROMA FVV-30.

Горизонтального типа

По сфере применения, принципу функционирования и конструкции похож на универсальный: все основные узлы фрезерного станка с ЧПУ размещены на направляющей, а коробка подачи и магазин для инструментов – на портале. Ключевая разница в том, что нет поворотного устройства. Поэтому стол таких моделей может перемещаться либо только перпендикулярно шпинделю, либо только параллельно. Поэтому для выполнения операций, подразумевающих деление или винтовое движение, требуется применять дополнительные приспособления.

Остаются востребованными при подготовке фасонных и винтовых поверхностей, пазов и углов – с помощью цилиндрических и дисковых, концевых и торцевых, угловых режущих головок.

В списке востребованного сегодня оборудования:

6П80Г;
НГФ-110-Ш4;
6М82ГБ (на базе 6М82Г).

Вертикального типа

Это может быть координатно-фрезерный станок с ЧПУ, точность программ которого сочетается с широкими возможностями. Технологичность достигается в том числе благодаря расположению шпинделя, допускающему некоторое смещение вдоль оси и небольшой поворот по горизонтали.

Еще одна особенность – оправка в виде конуса Морзе (если следовать советскому стандарту) или ISO-40 (у зарубежных брендов) для установки концевого режущего инструмента.

Разновидности оборудования

Вне зависимости от разновидности, все фрезерные станки работают по одному и тому же принципу. Классифицируются они на основании различий, заключающихся в наличии дополнительных элементов, повышающих их функциональность. К примеру, некоторые установки оборудованы устройствами в виде долбежной головки, приспособления для нарезания гребней и пр.

https://youtube.com/watch?v=yjV5dwtuREs

Вертикально-фрезерные агрегаты

Вертикально-фрезерный станок позволяет обрабатывать все существующие типы металлов и производить сверлильные операции. Такие агрегаты выпускаются в двух исполнениях:

консольном;
бесконсольном.

Отсутствие конструкции консоли в вертикально-фрезерном станке компенсируется установкой на основании направляющих. Именно по ним передвигается рабочий стол. В головке шпинделя расположена коробка скоростей, регулирующая скорость его вращения. В консольных установках перемещение гильзы и головки возможно вдоль оси.

Горизонтально-фрезерные машины

Горизонтально-фрезерные станки отличаются горизонтальным расположением шпинделя и предназначены для обработки крупногабаритных элементов. Возможность использования различных типов фрез позволяет проводить самые разнообразные операции. В стандартную комплектацию не входит лишь устройство для операций с винтовыми поверхностями.

Горизонтально-фрезерный станок устанавливается на стол. Все механизмы агрегата размещены в его основании. Внутри расположена только коробка скоростей.

Сверлильно-фрезерные агрегаты

Этот вид фрезерных станков отличен от собратьев наличием сверлильно-фрезерной головки. Такая особенность предоставляет возможность обрабатывать наклонные и угловые поверхности, а также пазы негабаритных деталей. Вращение рабочей головки может осуществляться в противоположных направлениях.

Описание оборудования универсального типа

Универсальный фрезерный станок предназначен для обработки любых металлических элементов, вне зависимости от их конфигурации. По этой причине такие агрегаты наиболее востребованы в частных мастерских. Их закупают предприятия малого бизнеса, занимающиеся ремонтом.

Использование фрезерных станков универсального типа оправдано при необходимости выполнения каких-либо действий с деталями, имеющими большой размер. Их можно устанавливать горизонтально или вертикально. Не станет преградой и спиралевидная поверхность.

Этому способствует наличие горизонтальных и вертикальных направляющих, по которым передвигаются консоль и рабочий стол. Важные узлы и механизмы агрегата надежно спрятаны во внутренней части основания.

Возможности настольных агрегатов

Настольные фрезерные станки устанавливаются в домашних мастерских, в учебных заведениях и производственных цехах, которые не специализируются на выполнении работ подобного рода.

Отличительной особенностью настольных фрезерных станков по металлу является универсальность. В стандартную комплектацию входят различные виды фрез, позволяющих обрабатывать самые разные заготовки. С помощью такого устройства удастся выполнить и другие операции, к числу которых относятся сверление, нарезание резьбы и прочее.

Агрегаты с ЧПУ

В эту категорию включаются:

фрезерные станки с числовым программным управлением;
обрабатывающие центры с числовым программным управлением;
настольные механизмы с числовым программным управлением.

Фрезерный станок с ЧПУ

Работа оборудования с ЧПУ контролируется специальной компьютерной программой. Поэтому в процессе обработки исключается возможность проявления человеческого фактора. А сами агрегаты отличаются высокой стоимостью и востребовано лишь на крупных промышленных предприятиях, специализирующихся на производстве определенного вида деталей.

Настольный вариант фрезерных станков с ЧПУ заслуживает отдельного внимания. Хотя они отличаются небольшими габаритами, с их помощью можно придать заготовке любую форму. Установки с ЧПУ в настольном исполнении позволяют выполнять самые разные технологические операции с металлом, в том числе растачивание, сверление и зенкерование.

Широкоуниверсальные устройства

Такой фрезерный станок по металлу снабжен дополнительной рабочей головкой. Но главная особенность заключается в ее подвижности, что позволяет работать с заготовкой, располагая ее под любым углом.

Для обработки металлических элементов, имеющих сложную конфигурацию, предусмотрена возможность установки на поворотный шпиндель накладной головки. Также существуют бесконсольные модели с кареткой, для передвижения которой предусмотрены горизонтальные направляющие.

Станки по металлу

Фрезерные станки по металлу можно классифицировать по нескольким признакам. Их можно разделить на группы в зависимости от количества шпинделей, конструкции рабочего стола или области применения. Далее рассмотрим каждую группу подробней.

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

В вертикально-фрезерных станках шпиндель вмонтирован в фрезерную головку, которая располагается вертикально относительно рабочего стола. На станках такого типа можно обрабатывать и плоские поверхности, и поверхности сложной формы, а также осуществлять растачивание и зенковку, сверлить отверстия и делать пазы и канавки на заготовках. Возможно использование режущих инструментов различной формы.

Подходящий вертикально-фрезерный станок можно подобрать по мощности двигателя, размеру рабочего стола или наличию дополнительных функций. Среди таких особенностей стоит отметить:

модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

Отдельно стоит отметить оборудование Jet серии JTM для интенсивной работы. Такие станки имеют несколько преимуществ: автоматическая подача рабочего стола поможет повысить производительность, а устройство подвода смазочно-охлаждающих жидкостей увеличивает срок службы и уменьшает износ деталей.

В универсальных фрезерных станках два шпинделя расположены вертикально и горизонтально. На них возможно использование всех видов фрез (в том числе дисковых). Вы сможете работать с деталями, изготовленными из различного металла, будь то: сталь, чугун или цветной металл. А с помощью дисковой фрезы вы сможете разрезать заготовки или изготавливать открытые шпоночные канавки.

Для такого типа характерно наличие большого рабочего стола (длиной от полутора метров) что позволяет обрабатывать крупные заготовки. А механизированная подача стола облегчит работу фрезеровщика, так как сам стол будет перемещаться автоматически. Рабочему же необходимо лишь нажать на кнопку пневматического устройства для остановки движения.

Еще одним неоспоримым преимуществом универсальных моделей является способность вертикальной фрезерной головки поворачиваться под различными углами, что позволяет обрабатывать скосы без переустановки детали. Это сокращает время работы и увеличивает производительность. Однако такие станки имеют более высокую стоимость по сравнению с вертикально-фрезерными. Такая стоимость оправдана при серийном производстве, благодаря большим функциональным возможностям.

По конструкции рабочего стола

Рабочий стол консольных станков способен перемещаться по салазкам, смонтированным на консоли, в продольном направлении. При этом салазки перемещаются по направляющим консоли в поперечном направлении. Сама консоль, закрепленная на станине, перемещается вертикально по направляющим. Благодаря этому, появляется возможность использования горизонтального шпинделя.

Бесконсольные станки оснащены лишь салазками, закрепленными на станине. Перемещение стола возможно только в горизонтальном направлении (продольном и поперечном). Поэтому выполнить сложные фасонные поверхности на таких станках затруднительно. Однако они обеспечивают высокую жесткость, что позволяет работать с тяжелыми заготовками. На бесконсольных станках можно выполнять пазы, а также горизонтальные, вертикальные и наклонные поверхности.

В станках непрерывного действия (карусельные, барабанные) рабочий стол поворачивается вокруг своей оси. Установка и закрепление детали на таких моделях осуществляется без остановки движения. Они отличаются высокой производительностью и применяются на производстве.

По применению

Профессиональные станки используются в мастерских и на производстве, для них характерна длительная ежедневная работа. У двигателей высокая мощность (так, мощность промышленных станков Jet от 1300 Вт). Такие типы требуют трехфазного подключения к сети. Вертикально-фрезерные станки, весом от 165 кг, и все универсальные установки относятся к профессиональному оборудованию.

Бытовые станки имеют небольшой вес (40-165 кг). Для них характерна простая конструкция, перемещение стола маховиками и ручная подача пиноли. Компактные размеры и низкая цена — также неоспоримые плюсы данного типа. Бытовые станки подключают к однофазной сети 220 В. Также большинство моделей такого типа выполняют настольными.

Станки по металлу

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

По конструкции рабочего стола

По применению

Основные технические характеристики

Основное отличие фрезерных операций и предназначенного для этого оборудования — количество координат, в которых одновременно обрабатывается поверхность. Для описания технологических свойств фрезерных станков служат следующие параметры:

точность выполнения операций;
максимальные перемещения по координатам;
режимы и скорость подач;
режимы резания и нагрузки;
наличие механизированной смены инструмента;
возможность установки дополнительного оборудования;
потребляемая мощность.

Каждая из этих характеристик влияет на общую конструкцию станка. Итоговые параметры сочетают в себе компромисс между основными характеристиками.

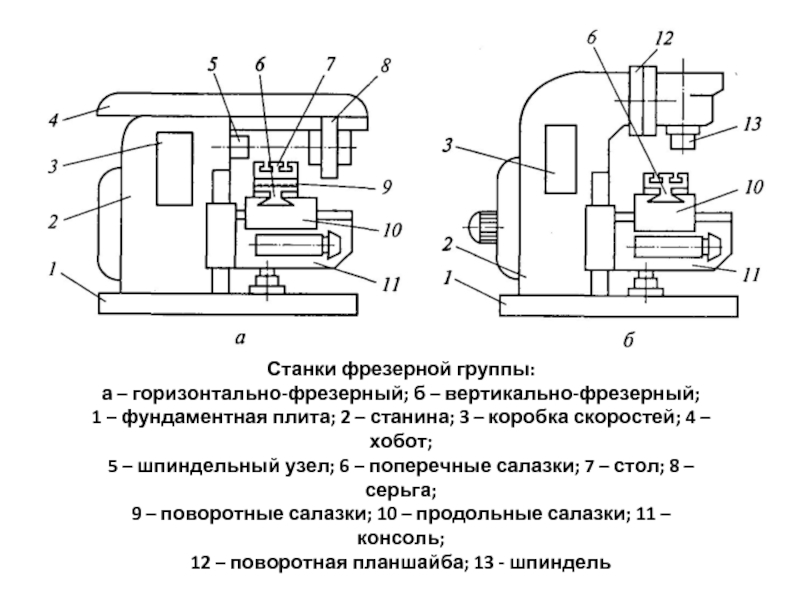

Как устроена конструкция станка

Конструкции горизонтально-фрезерного станка классифицируются на консольные и бесконсольные. Они отличаются возможностью менять расстояние между режущей плоскостью инструмента и деталью при помощи подъема стола. К консольным относятся все модели малых и средних фрезеров, которым не нужна повышенная жесткость при работе, так как они не работают с крупногабаритными деталями. В консоль убраны коробка скоростей и ходовой винт подачи стола, муфты быстрого хода. Бесконсольные станки используются при обработке больших корпусов.

Станина

Все устройства и механизмы фрезерного станка смонтированы на станине. Это основной конструктив, от которого зависит точность и качество выполняемой работы. Она выполнена по схеме с расположением рабочих органов в разрыве линии, составляющей рисунок буквы С. Станина изготавливается из чугуна, имеет большую жесткость и вес. Это снижает вибрации инструмента в процессе работы, увеличивает чистоту реза за счет гашения колебаний в массивном основании.

Коробка подач

Разные материалы требуют индивидуальных величин подач и частоты вращения инструмента. Задача коробки скоростей — изменение передаточного отношения приводного вала и оси инструмента для регулировки режимов резания. Рабочие величинами для механических коробок подач – от 400 до 600 мм.мин.

Современные универсальные фрезеры постепенно лишаются механических элементов. Станок 6Т12Ф не имеет классической коробки скоростей. Она заменена на высокомоментный двигатель постоянного тока. Применение такое решения на универсальном станке позволило сделать диапазон рабочих подач бесступенчатым. Достоинства бесступенчатой подачи:

повышение жесткости конструкции за счет меньшего количества люфтов в механизмах;
увеличение максимальных скоростей обработки в двое;
увеличение надежности станка.

Консоль

Консоль служит регулировочным органом для рабочей высоты над столом. Установлена на винт с отдельным приводом, который служит ей опорой. В корпусе консоли размещена коробка скоростей подач стола, салазок, их ходовые винты, механизм быстрого хода. Высота над столом настраивается перед началом работы и не меняется во время рабочего хода.

Коробка переключения скоростей

Привод главного движения фрезера оснащается асинхронными электродвигателями с частотами вращения 1500, 3000 об.мин. Так как технологические режимы обработки требуют индивидуального подбора, то необходим механизм изменения скорости вращения фрезы. Для этого станок оснащен коробкой переключения скоростей. Диапазон регулировки от 25 до 2500 об.мин.

Стол и салазки

Фрезерный стол — это база для всех измерений и место крепления обрабатываемой детали. От точности исполнения его плоскости зависит точность фрезеровки на нем изделий. На столе располагается Т-образный паз, в который устанавливаются крепежные болты. Сбоку стола смонтированы кулачки путевых выключателей и измерительный лимб ходового винта. В системе координат станка стол носит название координаты «Y».

Салазки — это координата «X», по которой деталь перемещается в поперечном направлении. На них также расположены кулачки путевиков и лимб.

В процессе работы приводится в движение только одна координата. Одновременное движение по двум координатам возможно только на станках с независимым приводом, к которым относятся станки с ЧПУ.

Настольные станки

Настольные весьма компактны и благодаря этому они широко популярны в мастерских по ремонту оборудования, автомастерских, в школах и пту также установлены такие станки. С помощью их производятся подобные работы:

сверление отверстий, нарезка резьбы, вертикальная фрезеровка концевыми, торцевыми и шпоночными фрезами;
горизонтальное фрезерование цилиндрическими, дисковыми и другими фрезами также проводится с их помощью.

Конструкционная особенность таких станков — это жесткость при верном монтаже. Если он будет установлен правильно, то все работы будут выполнены сравнительно точно. Применяется такой вид в серийном производстве разнообразных деталей. Низкое потребление электроэнергии, их компактность, маневренность и невысокая себестоимость, является преимуществом подобных станков.
