Шлифовальные станки по дереву: классификация, видео, виды

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

Универсальность использования.
Эффективность.
Надежность.
Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

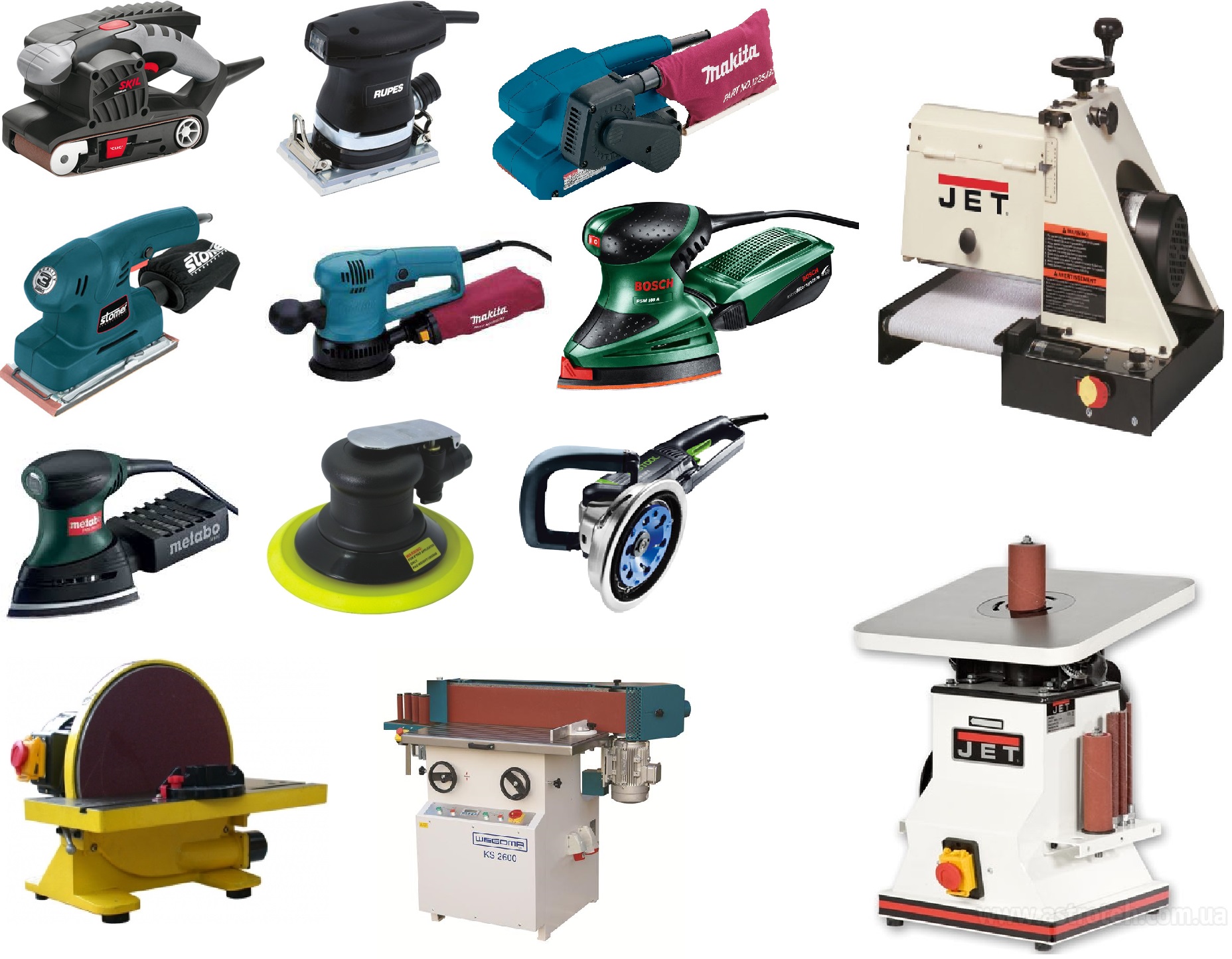

Виды шлифовальных станков

Существует несколько разновидностей шлифовального оборудования, которое различается по типу абразивной поверхности:

дисковое;
ленточное (узколенточное и широколенточное);
барабанное;
комбинированное.

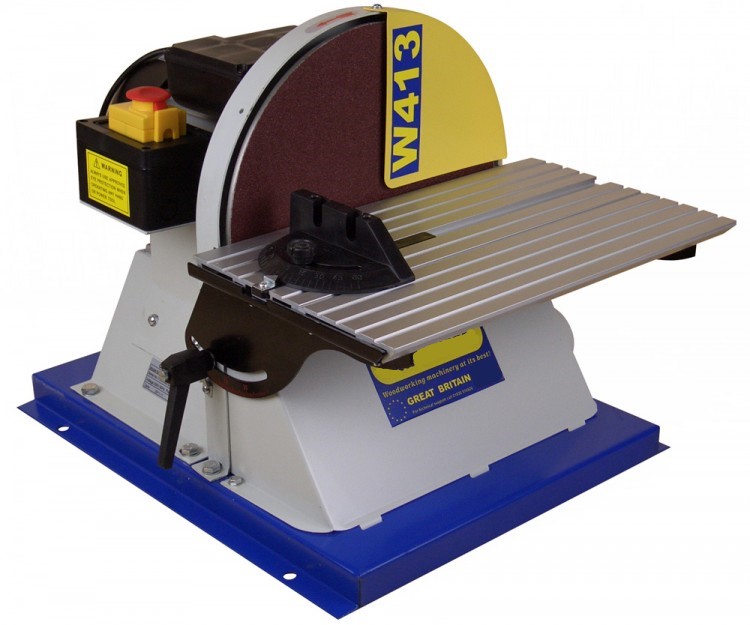

Дисковые станки называют еще тарельчатыми. Абразивный материал прикрепляется к диску особой формы. Это оборудование используется при множестве производственных операций, поэтому очень популярно. Кроме шлифования, оно позволяет полировать и зачищать заготовки в форме конусов, шаров, цилиндров.

Обычно дисковые модели имеют компактные размеры и устанавливаются на верстаке. Потому их используют и в домашних мастерских. При небольших размерах станки очень производительны, так как основа оборудования — мощный электродвигатель. Работа на дисковом шлифстанке не требует специального обучения.

Ленточные станки оснащены абразивной лентой, которая заменяется по мере истирания. Регулируется степень натяжения ленты, облегчая обслуживание устройства. Чтобы лента служила дольше, подленточная поверхность выполняется из графита. Надежную фиксацию ленты обеспечивают резиновые ролики, не позволяя ей проскальзывать во время шлифовки. С помощью плоскошлифовального оборудования можно полировать детали под различными углами, в горизонтальном или вертикальном положении.

Барабанные станки используются в основном для калибровки и шлифовки длинных плоских заготовок: реек, досок, щитов. Обработка производится шлифовальным барабаном (цилиндром). Существуют конструкции с двумя рабочими цилиндрами. На них надевают абразив разной зернистости и за один проход выполняют грубую и тонкую шлифовку.

Комбинированные станки сочетают несколько видов плоскошлифовальных и круглошлифовальных рабочих органов, например, круг и ленту. Это позволяет своими руками на одном станке обработать плоскость и кромки. Такое оборудование очень удобно для небольших мастерских.

Примеры марок шлифовальных станков

В современном производстве используются разные виды шлифовальных станков. К самым распространенным станкам можно отнести следующие модели: «Корвет», «3Г71» и «JET JSSG-10», ТШ-2, ТШ-3.

Шлифовальный станок Корвет

Шлифовальный станок «Корвет» используется для предварительной и финишной обработки деталей из дерева, ДСП и других подобных материалов. Рабочими органами станка являются шлифовальный круг и шлифовальная лента.

Шлифовальный станок «Корвет» имеет следующие особенности:

комплектуется асинхронным двигателем;
установленный магнитный пускатель, исключающий случайный запуск агрегата после отсутствия электроэнергии;
ременная передача предохраняет двигатель от чрезмерных нагрузок;
рабочий стол имеет угол наклона, что позволяет обрабатывать заготовки под углом, отличным от 90 градусов;
в комплект входит специальный упор для обработки лентой;
транспортирный упор, дающий возможность обработки торцов под необходимым углом.

Шлифовальный станок 3Г71 и JET JSSG-10

JET JSSG-10- станок для заточки, полировки и правки ручного режущего инструмента, как правило, без отпуска режущей кромки. Вал с тремя насаженными на него кругами: шлифовальным, абразивным, и кожаным для полировки вращается с небольшой скоростью, регулируемой специальной рукояткой. Шлифовальный камень смачивается в специальной ванне.

Особенности:

пылевлагоизоляция шарикоподшипников вала и барабана;
постепенное увеличение скорости вращения;
емкость с водой для смачивания абразивного диска;
направляющие штанги для вспомогательных приспособлений;
переносная ручка;
ящик для принадлежностей.

Плоскошлифовальный станок 3Г71 предназначен для шлифования изделий периферийной стороной абразива. В определенных условиях имеется возможность шлифовки деталей под углом 90 градусов.

Шлифовальный станок ТШ-2 и ТШ-3

Настольные станки ТШ-2, ТШ-3 предназначены для выполнения различных слесарных работ – снятия заусенцев, фасок, заточки и доводки металлорежущего инструмента.

При установке дополнительных приспособлений могут применяться для шлифовки и полировки изделий. Наружный диаметр составляет 400 мм у ТШ -3, и 300 мм у ТШ-2.

ТОП-13 шлифовальных станков

	Название	Рейтинг
Лучшие шлифовальные станки премиум класса
#1	JET 31A 2685033	5 / 5
#2	Holzstar ZSM 405	4.95 / 5
#3	Jet 10-20 PLUS 628900М	4.9 / 5 4 — голоса
#4	VISPROM BKL-3000	4.85 / 5
Лучшие среднебюджетные шлифовальные станки
#1	Triton TSPST450 TR894303	5 / 5 2 — голоса
#2	JET JDS-12X-M 10000490M	4.95 / 5 1 — голос
#3	Record Power BDS150-EP	4.9 / 5 2 — голоса
#4	JET JSG-64	4.85 / 5 3 — голоса
#5	Proma BP-100 25702100	4.8 / 5 1 — голос
Лучшие недорогие шлифовальные станки
#1	Энкор Корвет-51 90510	5 / 5 2 — голоса
#2	Einhell TC-US 400	4.95 / 5 1 — голос
#3	JET JDBS-5-M 10000470M	4.9 / 5 2 — голоса
#4	Зубр ЗШС-330	4.85 / 5

Настольные шлифовальные станки

Настольные шлифовальные станки отличаются от других способом крепления, предусмотренного производителем. Корпус чаще всего отливается из алюминия под давлением, предусмотрены дополнительные ребра жесткости.

В стандартную комплектацию входят два шлифовальных круга с зернистостью 80, и 2 с зернистостью 240, градуированный угольник для измерения угла шлифовки. Скорость регулируется электроникой.

Настольные шлифовальные станки предназначены для шлифовальных работ по мягким и твердым породам дерева, цветным металлам, стальным изделиям, пластику и стеклопластику, резине.

3Л722В-80 Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Шлифовальная бабка станка со шпинделем на опорах качения перемещается вертикально по направляющим стойки. Дистанционное управление скоростью и местом хода стола и стойки, использование для вертикального и поперечного перемещения винтовых пар качения, централизованной замкнутой системы смазки улучшают условия эксплуатации станка. Стойка перемещается в поперечном направлении вместе с салазками, имеющими развитые направляющие по длине и направляющие станины стойки.

Применение в станке направляющих из фторопластовой ленты с низким коэффициентом трения позволяет исключить зазоры в системе СПИД, повысить демпфирующие способности конструкции станка и получить малые скорости перемещения рабочих органов.

В станке применены шаговый электродвигатель в цепи вертикальных подач, вынесенный комплектный гидропривод с насосом объемного регулирования и система стабилизации температуры масла.

Станина имеет продольные направляющие, по которым возвратно поступательно движется рабочий стол. По вертикальным направляющим стойки перемещается шлифовальная бабка со шлифовальным кругом.

Данная конструкция обеспечивает высокую точность и надежность станка в процессе эксплуатации. В станке имеется устройство цифровой индикации, позволяющее контролировать величину вертикального перемещения шлифовальной бабки в процессе обработки.

Детали устанавливают вручную на столе или электромагнитной плите.

Шлам со стола удаляется вместе с СОЖ с помощью лотка коробчатой формы. СОЖ очищается от шлама с помощью магнитного сепаратора и фильтров тонкой очистки. СОЖ подается в зону шлифования с помощью насоса П-90.

Главное движение в станке — вращение шлифовального круга; продольная подача — прямолинейное возвратно-поступательное движение стола с заготовкой. Поперечная и вертикальная подачи сообщаются шлифовальной бабке с шлифовальным кругом.

Шлифовальный круг крепится на конце шпинделя шлифовальной бабки. Обрабатываемую деталь устанавливают на столе станка. В процессе работы стол получает прямолинейное возвратно-поступательное движение, а шлифовальный круг — вращательное. Если ширина обрабатываемой детали больше ширины круга, то шлифовальной бабке сообщается периодическая поперечная подача после каждого одинарного или двойного хода стола. Шпиндельной бабке с кругом сообщается также вертикальная подача для снятия необходимого припуска.

Шлифуемые детали, в зависимости от материала, формы и размеров, могут закрепляться или на электромагнитной плите, или непосредственно на рабочей поверхности стола, или в специальных приспособлениях.

Конструктивная особенность станка — поперечная подача шлифовального круга обеспечивается перемещением стойки со шлифовальной бабкой по горизонтальным направляющим станины стоики. Шлифовальная бабка перемещается только в вертикальном направлении и имеет постоянный вылет относительно стойки.

Применение в станке винтовых пар качения, системы цифровой индикации вертикальных перемещений шлифовальной бабки, высокоточных подшипников в шпиндельном узле и ряда других конструктивных решений позволило повысить точность, долговечность и производительность станка по сравнению с аналогичными серийно выпускаемыми станками.

Для чего нужен шлифовальный станок

Из самого названия понятно назначение шлифовального станка – он предназначен для шлифования. То есть, данный механизм предназначен для обработки материала (будь то древесина или металл). Целью при этом является достижение как можно меньшей степени шероховатости изделия. В некоторых случаях шлифовальные станки также применяются и для подгонки каких-либо объектов под нужные размеры (к примеру, нужно уменьшить радиус детали).

Шлифовальные станки активно применяются в строительных работах. Они используются, когда нужно отполировать доски и придать им наиболее гладкую поверхность. Чаще всего такие «операции» проводятся перед покрытием лаком – чтобы покрыть какой-либо пропиткой древесину, прежде нужно очистить её от деревянных заусин.

Шлифовальные станки также используются и на заводах. Если изделие или деталь при производстве получилась слишком большой, то её можно отшлифовать. Так уберётся лишний слой материала, изделие обретёт необходимый вид.

Шлифовальный станок

Классификация и строение

Шлифовальные устройства барабанного типа относятся к станкам калибровочного класса. Такой шлифовальный станок чаще всего применяют для работы по дереву, но им можно обрабатывать и другие материалы.

Цилиндрический шлифовальный круг (барабан) позволяет калибровать доски и рейки различной длины и конфигурации. Заготовка также может быть выполнена из разных материалов: ДСП, шпона и т. д.

Строение шлифовального аппарата:

Цилиндрический шлифовальный барабан.
Приспособление для подачи.
Пылеудаляющее устройство.
Рабочая поверхность.
Преобразователь скоростей барабана.
Двигатель, который приводит в действие шлифовальный цилиндр.
Станина для крепления ключевых узлов станка.
Регулятор высоты барабана.
Приспособление для защиты оператора.

Здесь перечислены основные элементы строения барабанного станка. В зависимости от конкретной модели устройства и специфики его предназначения, конфигурация может немного меняться.

Как крепить двигатель?

Ознакомьтесь также с этими статьями

Практичность применения современного настольного кулера
Практичность современных телескопических подъемников
Виды кровельных материалов
Практичность использования современных чехлов для SAMSUNG GALAXY

На одной из стенок корпуса разместил кусок ДСП (основание для двигателя) такой толщины, чтобы вал двигателя оказался примерно посередине верхней панели. Двигатель прикрутил к основанию саморезами. Далее соединил всю электрику, как показано на схеме на шильдике двигателя, на плате из кусочка пластика.

Затем возник вопрос, как установить барабан на вал двигателя…

Для этого я просверлил отверстие в центре вала двигателя.

Как это сделать точно?

Нужно включить двигатель и взять сверло плоскогубцами просверлить вал нажатием неподвижного сверла диаметром 3 мм на центр вала, из-за того, что вал вращается, сверло самое найдет точный центр. Затем я нарезал резьбу М4 в получившимся отверстии, глубина отверстия получилась примерно 15 мм.

Далее я изготовил 2 барабана разных диаметров из дуба, чтобы они были прочными.

В барабанах сверлится отверстие для винта на всю глубину, диаметром 4мм, а с одной стороны отверстие расширено до 8 мм для посадки на вал на такую глубину, чтобы барабанчик садился на вал, но не касался основания. Затем винтом с шайбой барабанчик притягивается к валу.

Барабанчики оклеил наждачкой создав трафарет такой формы, чтобы получить склейку встык под 45 градусов примерно.

Общие сведения

Разновидности шлифовальных станков

Современные производители могут предоставить три типы конструктивного исполнения станков, а именно ленточные, дисковые и цилиндровые. Каждый из видов имеет особые узкоспецифические разновидности.

К примеру, ленточные машинки для шлифовки выпускают в таком исполнении:

Узколенточные (можно выполнять шлифование деревянных конструкций, которые имеют сложные геометрические формы).
Приборы, оснащенные неподвижным столом (могут обрабатывать лишь древесные заготовки, которые имеют плоскую поверхность прямоугольной формы).
Станки, которые оборудованы свободно передвигающейся станиной (на ней выполняется шлифование больших древесных конструкций – щитов, дверей и откосов).

Характер задач, которые можно решить таким прибором, определяет класс оборудования.

Есть основные классы (или как их еще называют «модели»), и это:

Ленточно-шлифовальные станки.
Вибрационные инструменты, к примеру, дельта шлифующие машинки.
Станки для шлифования тарельчатого типа (эксцентриковые и орбитальные).
Специальные аппараты для шлифования углового типа.
Системы для шлифования комбинированного типа.

Несмотря на многообразие готовых заводских инструмент мастера-любители предпочитают для домашних операций использовать станок для древесины и ее шлифования, который будет сделан своими руками.

Принцип действия

В основе работы станка для шлифования ленточного типа заложен принцип встречных движений абразивной ленты, которая расположена на двух крутящихся барабанах, и обрабатываемой детали из древесины. Оба барабана размещены на некотором удалении от поверхности рабочего стола.

Неправильный выбор параметров сильно ухудшает качество шлифования. К примеру, при малом усилии нажима на заготовку или большой скорости вращения основного барабана определенные места заготовку будут оставаться необработанными, то есть не будут отшлифованы. И наоборот, при очень сильном давлении ленты на поверхность и малой скорости движения ленты могут проявиться прожоги и даже измениться цвет древесины. По этой причине при сборке мини шлифовального станка своими руками следует предусматривать возможность регулирования параметров.

Особенности конструкции

Станочная конструкция будет зависеть от выбранного принципа по обработке детали. Если вы выбрали принцип ленточного шлифования, то в составе станка будут такие элементы, как электрический двигатель, два вала (ведомый и ведущий), корпус, основание (станина), а также рабочая поверхность и лента абразива. В станках дискового типа на станине с двигателем в роли шлифовального устройства применяются диски, которые вращаются с закрепленными на них кругами абразива.

Область применения

Каждый из сделанных станков будет выполнять заранее заданный перечень операций. Система барабанного типа будет производить очень качественное шлифование древесных плоских заготовок, а также допускается обработка древесностружечной плиты, МДФ или ОСБ, даже если они покрыты шпоном. Обработка больших, длинных, нестандартных изделий из древесины (к примеру, конструкций погонного типа) делают на профильно-шлифующем оборудовании. Готовые заготовки можно подавать к шлифовальному узлу при помощи транспортировочной цепи. Для шлифования поверхности изделий из древесины, которые имеют сложную геометрическую форму (художественные изделия или декоративные рамы) используют ленточно-шлифовальные станки, которые оснащены свободно двигающимся столом.

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
волосы должны быть убраны в головной убор;
обязательно надевание защитных очков и опускание защитного экрана;
ручки стамесок не должны иметь трещины;
заготовка должна быть надёжно закреплена в патроне;
заготовка не должна иметь повреждений;
станок должен быть заземлен;
все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Настольные шлифовальные станки

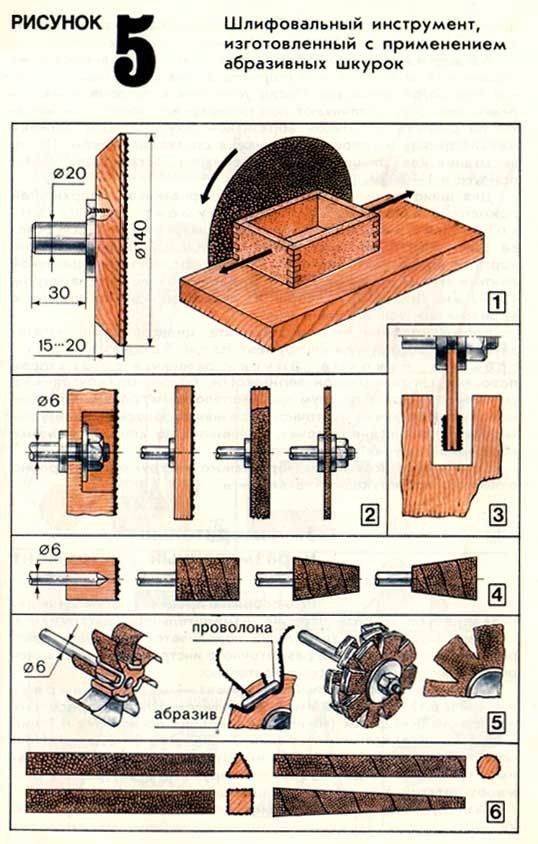

Делаем простейший шлифовальный станок своими руками

Учитывая тот факт, что серийное шлифовальное оборудование стоит недешево, есть смысл задуматься над тем, чтобы изготовить такой станок своими руками. Даже простейший самодельный станок, сделать который совсем несложно, позволит вам с высокой эффективностью и качеством выполнять шлифовку заготовок различной конфигурации.

Несущим элементом самодельного станка для выполнения шлифовальных работ является станина, на которой закрепляются два барабана и электрический двигатель. Для изготовления станины можно использовать толстый стальной лист, из которого вырезается площадка требуемого размера.

С двигателем все намного проще: его можно снять со старой стиральной машины, которая уже отслужила свой срок. Барабаны можно сделать наборными, для этого удобно использовать плиту ДСП, из которой вырезаются диски требуемого диаметра.

Простой самодельный станок из подручных средств

В качестве примера разберем последовательность действий по изготовлению самодельного шлифовального станка, станина которого имеет размеры 50х18 см. В первую очередь, из стального листа вырезают саму станину, а также рабочий стол, на котором будет закреплен электродвигатель. Размеры такого стола будут составлять примерно 18х16 см.

Важно, чтобы торцы станины и рабочего стола, которые будут соединяться, были обрезаны максимально ровно. Толстый лист металла, из которого вы будете изготавливать станину и рабочий стол, сложно разрезать вручную, поэтому лучше выполнить такую процедуру на фрезерном станке

В станине и рабочем столе необходимо просверлить по три отверстия и надежно соединить их при помощи болтов. Только после этого устанавливается двигатель и надежно соединяется с поверхностью рабочего стола таким образом, чтобы основание двигателя плотно прилегало к поверхности площадки.

Еще один самодельный станок, собранный «на коленке»

Выбирая электродвигатель для своего самодельного шлифовального оборудования, важно обращать внимание на мощность: она должна быть не ниже 2,5 кВт, а частота вращения – около 1500 об/мин. Если использовать привод с более скромными характеристиками, то станок будет обладать невысокой эффективностью. Можно избежать необходимости использования редуктора, если грамотно подобрать диаметры ведущего и натяжного барабана

Можно избежать необходимости использования редуктора, если грамотно подобрать диаметры ведущего и натяжного барабана.

Выбирать диаметры барабанов следует в зависимости от того, с какой скоростью будет перемещаться абразивная лента. Так, если скорость движения ленты должна быть приблизительно 20 м/сек, то необходимо изготовить барабаны диаметром 20 см. Для установки натяжного барабана используется неподвижная ось, а ведущий фиксируется непосредственно на валу электродвигателя. Чтобы сделать вращение натяжного барабана более легким, используется подшипниковый узел. Площадку, на которой устанавливается натяжной барабан, лучше всего сделать с некоторым скосом, это обеспечит плавный контакт абразивной ленты с обрабатываемой заготовкой.

Вариант самоделки немного сложнее

Не составит особой сложности изготовить и барабаны для самодельного шлифовального станка. Для этого необходимо нарезать из ДСП квадратные заготовки размером 20 на 20 см, в центре каждой из которых просверливается отверстие. Затем эти заготовки собираются в пакет толщиной 24 см, который протачивается для формирования цилиндрического барабана диаметром 20 см.
