1516ф1 станок универсальный токарно-карусельный одностоечный с уцисхемы, описание, характеристики

Классификация

Токарно-карусельные станки могут разделяться по некоторым признакам.

По назначению

Назначение аппаратов может быть различным: универсальные станки предназначены для выполнения многих операций, специальные — имеют более узкую направленность.

Универсальный

Универсальные токарные станки обыкновенно имеют одну стойку. Модели универсальных станков имеют свои размеры. Они определяются диаметром заготовки. На универсальной модели можно выполнять практически любые токарные операции.

СПРАВКА! Каждая последующая модель станка позволяет установить заготовку размером в 1,26 раза больше предыдущей. Соответственно, диаметры заготовок могу быть 800, 1000, 1250, 1600 мм и так далее. Таким же образом, в геометрической прогрессии, возрастает и высота заготовки.

Специализированные

Специализированные токарные станки изготавливаются на базе универсальных, но отличаются в следующем:

• увеличение или уменьшение высоты обработки;
• количество и конструкция суппортов;
• дополнительные приводные головки;
• устройства для изготовления специальных работ.

Все больше таких станков оборудованы системами ЧПУ.

По количеству точек опирания

Также станки карусельной группы можно различать по количеству точек опоры. Они могут иметь одну или две стойки.

Одностоечные

Станок с одной стойкой чаще имеет числовое ПУ. На вариантах с одной стойкой отделываются детали диаметром не более 150 см. Также на них обрабатываются конические поверхности. Одностоечные модели имеют вспомогательный боковой суппорт, оснащенный универсальным держателем.

Двухстоечные

Две стойки повышают устойчивость и жесткость конструкции, поэтому на таких станках обрабатывают очень тяжелые детали больших размеров. Между двумя стойками имеется портал, по которому перемещается поперечина с двумя суппортами.

По количеству суппортов

Различие станков определяется наличием суппортов. Модель может иметь один или несколько этих элементов. От этого зависит, какой обработке будут подвергаться детали.

С одним

В зависимости от вида обработки аппарат может оснащаться одним или несколькими суппортами. Вариант с одним суппортом обладает более узкой специализацией.

С несколькими

Возможность обработки деталей значительно расширяется с применением нескольких суппортов.

По типу шпендельной головки

Оборудование может отличаться типом шпендельной головки: от этого зависит количество режущих инструментов, возможность обрабатывания деталей.

С револьверной

Современные устройства получают все большее распространение. Появление револьверной головки дало возможность применения нескольких резцов. Вращение револьверной головки может быть как горизонтальным, так и вертикальным. Режущие инструменты устанавливаются поочередно в головку и последовательно вводятся в работу.

По типу управления рабочими движениями

Тип управления станка очень важен. При ручном управлении оператор должен быть очень внимательным, тогда как применение числового программного управления практически исключает присутствие человека.

ЧПУ

Но все более становятся распространенными станки с ЧПУ. На них возможно применение большего числа операций, высокая скорость и наилучшая точность обработки.

Отличия от модификаций 1516Ф3 и 1516Ф1

1516Ф1 дооборудован системой цифровой индикации, что упрощает работу с оборудованием и позволяет производить более сложные операции.

Модификация 1516Ф3 предполагают установку систем ЧПУ (числового программного управления). Это значительно увеличивает возможности станка и снижает воздействие человеческого фактора. Вместе с тем, на каждую деталь необходимо писать обрабатывающую программу. УП задает действие приводам в точно определенное время и делает регулирование скоростей бесступенчатым. Комплектации модернизированных станков зависит от согласованного электрооборудования и блока управления

1516Ф3 станок токарный – является самой востребованной модернизацией. В процессе доработки на него устанавливаются приводы, крепятся датчики и подключается стойка управления. Для управления подключением монтируется дополнительный электрошкаф. Вместе с этим требуется переобучение рабочего.

СОВЕТ: глубокая модернизация станка, приуроченная к капитальному ремонту, способна снизить общий уровень затрат и предоставить альтернативу приобретения нового оборудования.

Расположение составных частей

Опорный конструктив токарно-карусельного станка 1516, на который крепятся все его компоненты, включает в себя массивную пустотелую литую вертикальную станину и присоединенный к ее нижней части корпус стола. На фронтальной части станины находятся плоские направляющие, по которым осуществляется передвижение поперечины и бокового суппорта.

С обратной стороны станины установлен редуктор главного привода, а на ее верхней части — устройство перемещения поперечины. Полое основание станины используется в качестве масляного бака гидравлической системы.

Узел вращательного движения станка смонтирован на корпусе стола. Он обеспечивает установку, закрепление и вращение детали. В его состав входят следующие основные агрегаты:

1. Планшайба. При работе опирается на круговые направляющие, расположенные на верху наружной части корпуса. На ее лицевой стороне расположены Т-образные пазы, к которым с помощью оснастки крепится обрабатываемое изделие.
2. Шпиндель. Верхним концом закреплен в центр планшайбы, нижний опирается на радиально-упорный подшипник. Передает главное движение от привода.
3. Привод планшайбы. Сообщает движение шпинделю, передавая его от коробки скоростей посредством группы зубчатых колес, расположенных в корпусе стола.

Узел позиционирования вертикального суппорта включает в себя следующие основные механизмы:

1. Поперечина. Обеспечивает движение суппорта в вертикальной и горизонтальной плоскости;
2. Механизм перемещения поперечины. Передает движение поперечине от реверсивного электродвигателя.
3. Суппорт с ползуном и револьверной головкой.
4. Коробка подач. Передает движение суппорту от коробки скоростей. Регулирует скорость его передвижения.

Узел позиционирования бокового суппорта включает в себя сам суппорт с ползуном и резцедержателем, а также коробку подач.

Суппорт вертикальный

Задняя часть вертикального суппорта выполнена в виде массивной плиты с направляющими и называется поперечными салазками. С их помощью он осуществляет горизонтальное перемещение по направляющим поперечины. На фронтальной поверхности поперечных салазок крепятся поворотные салазки, на которых смонтирован ползун с револьверной головкой, выполняющий движение в вертикальной плоскости. На его верхнем конце установлен электрический двигатель револьверной головки, который через приводной вал поворачивает ее в требуемое положение. Поворот одного из пяти резцедержателей револьверной головки в заданную позицию производится с подвесного пульта управления. Поворотные салазки имеют возможность поворачиваться вправо и влево на углы от 0° до 45°.

Механизмы, обеспечивающие движение обоих суппортов, расположены с правой стороны. Коробка подач вертикального суппорта смонтирована на правом конце поперечины. Она обеспечивает суппорт восемнадцатью ступенями подач (в мм/об) и таким же количеством скоростей позиционирования (в мм/мин). Рядом с коробкой подач расположены два маховичка, с помощью которых можно перемещать суппорт по обеим осям вручную.

Суппорт боковой

На задней стороне бокового суппорта расположены направляющие, с помощью которых он перемещается в вертикальном направлении по направляющим станины. Горизонтальное перемещение режущего инструмента обеспечивает ползун, смонтированный на фронтальной части корпуса. С левой стороны ползуна установлен четырехгранный резцедержатель. Движение боковому суппорту передается посредством коробки подач, расположенной на его правом торце. Для перемещения суппорта вручную в обоих направлениях предусмотрены два маховичка, которые находятся на корпусе коробке подач чуть ниже ползуна.

Поперечина

Позиционирование суппорта в вертикальной плоскости осуществляется путем перемещения поперечины по направляющим станины. Механизм перемещения поперечины смонтирован на верхнем торце станины и включает в себя реверсивный электродвигатель, вращающий правый и левый червячные редукторы. Поперечина оснащена механизмом зажима, с помощью которого она фиксируется на заданной высоте перед началом обработки. Ее пределы хода ограничены концевыми выключателями, при достижении которых происходит отключение электродвигателя механизма перемещения.

Станок токарно-карусельный одностоечный 1516. Назначение и область применения

Одностоечный токарно-карусельный станок модели 1516 является универсальным станком и предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.

Модель 1516 является распространенной среди токарно-карусельных станков на территории бывшего СССР. Станок позволяет производить токарную обработку деталей диаметром до 1600 мм, высотой до 1 метра и массой до 6300 кг. Станок экспортировался во многие страны мира.

Конструкция станка 1516 унифицирована с конструкцией станка модели 1512 и отличается только размерами план-шайбы и мощностью электродвигателя.

На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей, сверление, зенкерование и развертывание отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.

Принцип работы и особенности конструкции станка

Станок имеет два суппорта:

1. вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции
2. горизонтальный (боковой) с четырехпозиционным резцедержателем

Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений (для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.

На станках можно производить следующие операции:

• обтачивание цилиндрических и конических поверхностей;
• растачивание цилиндрических и конических поверхностей;
• обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.

Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.

При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на станках можно производить:

• обработку деталей по заданным размерам (по упорам);
• нарезание резьб, обтачивание и растачивание конических поверхностей;
• обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройство);
• обработку деталей с охлаждением.

В обычном исполнении станки поставляются с вертикальным револьверным суппортом, имеющим механический поворот и зажим револьверной головки, и боковым суппортом.

Помимо этого, по особому заказу за отдельную плату может быть поставлен станок с самоцентрирующей планшайбой с ручным зажимом изделия.

На станке одновременно могут быть смонтированы все приспособления, за исключением охлаждения, которое не может быть установлено одновременно с самоцентрирующей планшайбой.

В связи с тем, что установка приспособлений требует значительных изменений и доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.

Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетании с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяют вести на станках высокопроизводительную работу на скоростных режимах резания.

Основные технические характеристики токарно-винторезного станка 1516

Разработчик — Краснодарский станкостроительный завод имени Седина. Изготовитель — Краснодарский станкостроительный завод имени Седина.

Основные параметры станка — в соответствии с ГОСТ 44-93. Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости.

• Класс точности станков Н по ГОСТ 8—77.
• Наибольший диаметр обрабатываемой заготовки — Ø 1600 мм
• Наибольшая высота обрабатываемой заготовки — Ø 1000 мм
• Диаметр план-шайбы — Ø 1400 мм
• Наибольший вес обрабатываемой заготовки — 6300 мм
• Частота вращения план-шайбы — 4..200 об/мин, 18 ступеней
• Мощность электродвигателя — 30 кВт
• Вес станка полный — 20 т

Модификации станка токарно-карусельный одностоечный 1516

1516.000, 1516-1, 1516-2, 1516.300, 1516.400 — станок токарно-карусельный универсальный одностоечный1516Ф1, 1516ПФ1, 1516Ф1.041, 1516Ф1.300, 1516Ф1.323, 1516Ф1.400, 1516Ф1.423 — станок токарно-карусельный с УЦИ — устройством цифровой индикации

1516Ф2, 1516Ф3, 1516Ф3.271, 1516Ф3.471, 1516МФ4 — станок токарно-карусельный с УЧПУ — устройством числового программного управления

Электрооборудование

Электрооборудование станка 1516 представлено электродвигателями, управляющими органами и предохранительными выключателями.

Схема питания станка 1516

Для работы станка и его управления используются токи с различным напряжением. Так, напряжение в общей сети питания 380 В. Катушки на магнитных пускателях используют напряжение 110 В переменного тока. Муфты, находящиеся в коробках скоростей и подач, а также местное освещение организованно на 24 В. Шаговый искатель использует напряжение в 36 и 90 В.

Описание электросхемы станка 1516. На нем установлены двигатели роторы которых короткозамкнутые и осуществляющие: главное движение на станке, подачи инструментов, а также поперечины и смазочной системы.

Электрическая схема управления приводами представлена фото. Управляющая аппаратура расположена в нише станины. Управляется станок при помощи пульта.

Электросхема приводов станка 1516

Описание устройства основных узлов

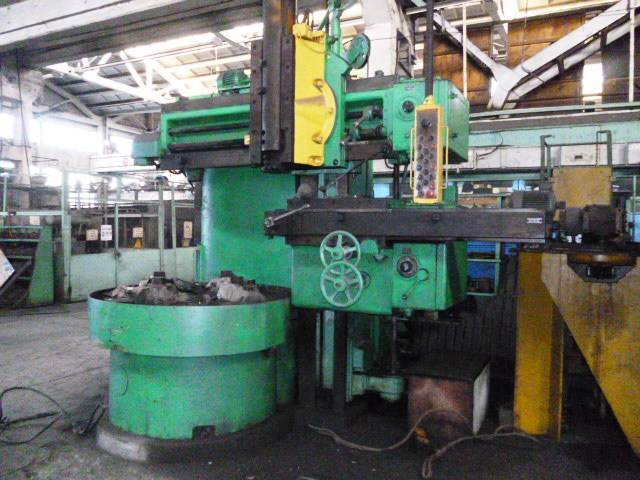

Фото 1. Общий вид станка. Основой конструкции служит отлитая из чугуна вертикальная пустотелая стойка. К ней крепятся все остальные узлы.

Рабочий стол

Рис. 1. Приводная платформа.

Узел (рис. 1) состоит из планшайбы, установленной в сборе со шпинделем на двух подшипниковых опорах в чугунном корпусе, и приводного устройства. Цилиндрические роликовые подшипники предназначены для центрирования платформы и восприятия радиальных усилий резания. Радиальный зазор в опорах выбирают, подтягивая регулировочными гайками внутренние кольца с конической поверхностью. Осевую нагрузку от веса заготовки и сил резания воспринимает кольцевая направляющая скольжения, снабженная централизованной смазкой. Вращение планшайбе сообщается с помощью цилиндрической косозубой передачи от ведущего вала, связанного с приводом главного движения.

Коробка скоростей

Фото 2. Внешний вид.

Этот узел, прозванный карусельщиками «поросенком» (фото 2), служит для передачи крутящего момента от приводного электродвигателя к шпинделю рабочего стола, а также для установки необходимой окружной скорости последнего. Механизм состоит из 6 валов, передающих поток мощности посредством зубчатых передач. Все они находятся в постоянном зацеплении, но при этом жесткое замыкание отсутствует (шестерни сидят на валах свободно). Включение той или иной частоты вращения осуществляется коммутацией электромагнитных муфт (всего в коробке их — 10) дистанционным способом.

Значительные инерционные массы (планшайба плюс заготовка) приводят в момент включения двигателя к повышенному пусковому току. Для его снижения применяется ступенчатый разгон платформы. В зависимости от заданных оборотов, включение автоматически осуществляется за 2, 3 или 4 этапа. Поскольку муфты можно переключать на ходу, это позволяет поддерживать постоянство окружной скорости при точении протяженных торцевых поверхностей.

Внимание: в инструкции ограничивается угловая скорость платформы в соответствии с массой обрабатываемой заготовки. Например, при массе последней 3,2 т допускаемое число оборотов планшайбы — не более 80

Описание устройства станка

Главный электродвигатель передает вращательные движения планшайбе, на которой устанавливается деталь при помощи кулачков или других зажимных устройств. Процесс обработки происходит при соприкосновении вращающейся заготовки и режущего инструмента, в качестве которого используют резцы, развертки, сверла, метчики и другие.

На горизонтальный инструментальный четырех позиционный держатель крепятся только резцы, а на револьверную головку вертикального суппорта допускается установка пяти различных инструментов, в том числе и осевых, в этом случае обработка проводится по оси вращения заготовки.

Для обеспечения различных циклов обработки, в конструкции предусмотрены коробки переключения скоростей и подач, каждая из которых настраивается на 18 режимов работы.

Электрооборудование включает в себя двигатели, шкаф с аппаратурой, систему конечных выключателей, подвесной пульт, проводку. Электроаппаратура находится в нише самого станка. Мощность главного привода в 30,0 кВт позволяет обрабатывать массивные заготовки из черных и цветных металлов на различных режимах резания.

Технические характеристики токарно-карусельного станка 1541

Наименование параметра	1531м	1541
Основные параметры
Наибольший диаметр изделия, обрабатываемого вертикальным суппортами, мм	1250	1600
Наибольший диаметр изделия, обрабатываемого боковым суппортами, мм	1120	1400
Наибольшая высота обрабатываемого изделия, мм	1000	1000
Диаметр планшайбы, мм	1120	1400
Наибольшая масса устанавливаемого изделия при 6,3..160 оборотах планшайбы в минуту	3200	—
Наибольшая масса устанавливаемого изделия при 4..63 оборотах планшайбы в минуту	—	5000
Вертикальный суппорт
Наибольшее горизонтальное перемещение, мм	825	1000
Наибольшее вертикальное перемещение, мм	700	700
Цена деления лимба горизонтального и вертикального перемещения, мм	0,05	0,05
Горизонтальное и вертикальное перемещение за один оборот лимба, мм	6	6
Скорость быстрого горизонтального и вертикального перемещения (Скорость установочных перемещений), м/мин	2,2	2,2
Наибольший угол поворота ползуна суппорта, град	45	45
Цена деления лимба поворота ползуна суппорта, мин	1	1
Цена деления шкалы поворота ползуна суппорта, град	1	1
Диаметр отверстий револьверной головки суппорта, мм	70А	70А
Наибольшие размеры сечения державки резца (ширина х высота), мм	25 х 40	25 х 40
Количество позиций револьверной головки	5	5
Наличие выключающих упоров горизонтального и вертикального перемещения, мм	Есть	Есть
Горизонтальный суппорт (боковой)
Наибольшее горизонтальное перемещение, мм	630	630
Наибольшее вертикальное перемещение, мм	970	970
Цена деления лимба горизонтального и вертикального перемещения, мм	0,05	0,05
Горизонтальное и вертикальное перемещения за один оборот лимба, мм	2,5	2,5
Скорость быстрого горизонтального и вертикального перемещения (Скорость установочных перемещений), м/мин	2,2	2,2
Наличие выключающих упоров горизонтального и вертикального перемещения, мм	Есть	Есть
Наибольшие размеры державки резца, мм	25 х 40	25 х 40
Количество резцов одновременно устанавливаемых в резцедержатель бокового суппорта	4	4
Поперечина
Наибольшее перемещение, мм	620	620
Скорость установочных перемещений, м/мин	4	4
Выключающие упоры	Имеются	Имеются
Блокировка перемещения в процессе резания	Имеется	Имеется
Механика станка
Число скоростей планшайбы	18	18
Число оборотов планшайбы в минуту	6,3..315	4..200
Число подач суппортов	18	18
Вертикальные и горизонтальные подачи суппортов, мм/об	0,04..16	0,04..16
Наибольшее допускаемое усилие резания вертикальным суппортом, кгс	2800	2800
Наибольшее допускаемое усилие резания горизонтальным суппортом, кгс	2240	2240
Наибольшее допускаемое усилие резания двумя суппортами, кгс	4500	4500
Привод и электрооборудование станка
Количество электродвигателей на станке	5	5
Электродвигатель привода главного движения, кВт
Электродвигатель установочных перемещений вертикального суппорта, кВт
Электродвигатель установочных перемещений горизонтального суппорта, кВт
Электродвигатель перемещения поперечины, кВт
Электродвигатель насоса гидросистемы, кВт
Габарит и масса станка
Габарит станка (длнна х ширина х высота), мм	3050 х 3117 х 4140	3380 х 3240 х 4140
Масса станка, кг	14150	17800

Как устроены токарно-карусельные станки

Наиболее значимым элементом конструкции станков токарно-карусельной группы является их рабочий стол, на котором размещена планшайба. Именно здесь фиксируется заготовка, требующая обработки. Рабочая поверхность стола располагается в горизонтальной плоскости, что упрощает процесс установки на него заготовок со значительными габаритами и весом.

В зависимости от модели и особенностей конструкции среди станков токарно-карусельной группы выделяют одно- и двухстоечные. На первых устанавливается планшайба диаметром до 1600 мм. Такие агрегаты применяются для работы с заготовками, имеющими диаметр до 1500 мм. Более впечатляющими характеристиками обладают двухстоечные агрегаты, на которых может устанавливаться планшайба диаметром до 25000 мм, что дает возможность обрабатывать очень габаритные заготовки.

На станине двухстоечного агрегата, расположенной в вертикальной плоскости, есть две направляющие, по которым перемещается поперечина со смонтированными на ней двумя суппортами – револьверным и расточным. Суппорты станка, в свою очередь, перемещаются по горизонтальным направляющим поперечины.

Основные узлы токарно-карусельного оборудования на примере станка 1512

В револьверный суппорт, который может совершать движение в вертикальном и горизонтальном направлениях, входят продольная каретка и ползун, перемещающийся по вертикальной оси. Именно на ползуне монтируется револьверная головка со специальными отверстиями для установки режущего инструмента. При помощи револьверного суппорта и закрепленного в ней режущего инструмента выполняются такие технологические операции, как обработка наружных поверхностей, сверление отверстий, подрезание торцов детали.

Конструкция расточного суппорта включает продольную каретку, на которой монтируется поворотный механизм. В последнем имеется ползун с установленным на нем резцедержателем. При помощи расточного суппорта и инструментов, закрепленных в нем, выполняются обработка конических поверхностей, растачивание отверстий и прорезание внутренних канавок.

На одностоечных станках токарно-карусельной группы устанавливается боковой суппорт, состоящий из продольной каретки, ползуна и резцедержателя. Назначение такого суппорта заключается в том, чтобы обеспечить обработку наружных поверхностей.

Планшайба карусельного станка

Какие работы можно выполнять

На оборудовании можно выполнять различные работы по металлу и различным сплавам.

Токарная обработка

На токарно-карусельных станках производят заготовки различной формы диаметром до 10000 мм, при относительно небольшой длине.

Точение растачивание

Растачивание —самый распространенный способ обработки отверстий. Его получают при литье, штамповке или сверлении. При глубине резания более 10 мм растачивание выполняют двумя резцами. Чистовое растачивание выполняют одним резцом.

Подрезание торцов

Торцы обрабатывают и вертикальным, и боковым суппортом. Вертикальным обрабатывают любые поверхности путем подачи от краев к центру детали. Боковой суппорт обрабатывает неширокие поверхности. Широкие заготовки можно обработать несколькими резцами.

Прорезывание

Точение канавок до 25 мм не требует большой точности, поэтому их прорезают одним резцом за один проход. При повышенных требованиях к точности делают два хода резцом: черновой и чистовой. Более широкие канавки прорезают за несколько ходов одним или несколькими резцами.

Точение фасонных поверхностей

Фасонные поверхности обрабатывают специальными резцами. При большой длине окружности используют обычный резец с подачей по дуге окружности.

Сверление

Цилиндрический проем диаметром менее 40 мм сверлят одним сверлом; если диаметр больше 40 мм, используют сверление с рассверливанием; калибр первого сверла 20 мм. Кольцевое сверление применяют для создания отверстий диаметром 60 — 200 мм и длиной до 500 мм в плотном материале.

Зенкерование

Зенкерование употребляют при обработке отверстий размером до 100 мм вместо рассверливания или как метод первоначальной обработки проемов в отливках и штампованных заготовках.

Электрическая схема блока питания станка 1516Ф1

Электрическая схема блока питания токарного карусельного станка 1516Ф1

Характеристика электрооборудования станка 1516Ф1

Электрооборудование станков состоит из электродвигателей, электрических органов управления, конечных выключателей для ограничения перемещении подвижных частей станка и аппаратуры управления.

На станках установлены пять трехфазных асинхронных электродвигателей с короткозамкнутым ротором:

1. двигатель главного привода 1M1;
2. двигатель привода маслонасоса 1M2;
3. двигатель перемещения поперечины 1M3;
4. двигатель установочных перемещений верхнего суппорта установочных перемещений бокового суппорта 4М1 и три однофазных асинхронных конденсаторных электродвигателя с короткозамкнутым ротором привода лубрикатора системы смазки;
5. двигатель поперечины 1M4;
6. двигатель верхнего суппорта 2М2 и 2М3

На станке приняты следующие величины напряжений

• 380В трехфазного переменного тока, частотой 50 Гц — питание силовых цепей;
• 110В однофазного переменного тока — питание катушек магнитных пускателей и однофазных электродвигателей;
• 36В однофазного переменного тока — питание схемы выбора направлений хода шагового искателя;
• 24В — питание постоянного тока ламп местного освещения;
• 24В — питание постоянного тока цепей управления и электромагнитных муфт;
• 90В — питание постоянного тока катушек шагового искателя.

Вся электроаппаратура управления станком размещена в нише станка. Управление станком осуществляется с подвесного пульта управления.

Электрооборудование станка выполняет следующие функции:

• Управление планшайбой:
• пуск в рабочем режиме;
• пуск в толчковом режиме;
• ступенчатое изменение скорости при вращающейся планшайбе;
• поддержание ступенчато-постоянной скорости резания при обтачивании торцовых поверхностей верхним суппортом (изменение скорости вращения планшайбы с помощью кулачковой рейки и конечного выключателя);
• останов планшайбы.

Управление суппортами:

• рабочие подачи (выбор подачи и включение);
• установочные перемещения (выбор скорости перемещения и включение).

Перемещение поперечины.

Описание работы электрооборудования

Электросхема предусматривает выполнение следующих операций

• пуск и останов электродвигателя главного привода и электродвигателя системы смазки;
• подъем и опускание поперечины.

Управление электродвигателей главного привода

Управление электродвигателем главного привода осуществляется с подвесного пульта управления кнопками 1Кн2 — «Пуск» и IKHI — «Стоп».

При нажатии кнопки 1Кн2 — «Пуск» включается пускатель 1К1 главного привода. Одновременно включается реле 1Р1 ограничения холостого хода электродвигателя главного привода, которое срабатывает с выдержкой времени. Если в течение этого времени не будет включена планшайба, то размыкающий контакт этого реле (цепь 4) отключит пускатель главного привода.

Отключение электродвигателя главного привода производится нажатием кнопки IKHI — «Стоп».

При включенной планшайбе кнопка IKHI блокируется замыкающим контактом шагового искателя ШИТ. Двигатель главного привода можно отключить только после отключения планшайбы, когда шаговый искатель находится в нулевом положении.
