фото:токарный станок ТВ 6

Токарный станок ТВ 6 предназначен для обучения школьников и студентов основам токарного дела, изготовлению простых деталей в условиях единичного производства.

ТВ 6, как токарный станок ТВ 4 и токарный станок ТВ 16 позволяет выполнять следующие токарные операции:

• Наружное и внутреннее точение цилиндрических и конических поверхностей
• Нарезание резьбы, как резцом, так и метчиком
• Сверление и рассверливание отверстий
• Торцевание и отрезку деталей и т.д.

Органы управления токарного станка ТВ 6

1. Ручка установки частоты вращения шпиндельной бабки;
2. Ручка установки частоты вращения шпиндельной бабки;
3. Ручка изменения направления подачи;
4. Ручка установки подачи и шага нарезаемой резьбы;
5. Ручка включения ходового валика и винта;
6. Ручное перемещение продольной каретки;
7. Включение реечной шестерни;
8. Включение продольной механической подачи;
9. Включение гайки ходового винта;
10. Ручное перемещение поперечных салазок;
11. Ручное перемещение верхних салазок;
12. Крепление резцовой головки;
13. Крепление пиноли задней бабки;
14. Перемещение пиноли задней бабки;
15. Фиксация задней бабки к направляющим станины;
16. Местное освещение;
17. Включение сети;
18. Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

1. Передняя бабка;
2. Гитара сменных зубчатых колес;
3. Коробка подач;
4. Фартук;
5. Суппорт;
6. Задняя бабка;
7. Станина;
8. Электрооборудование;
9. Задняя тумба;
10. Передняя тумба;
11. Защитный кожух

фото:устройство токарного станка

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

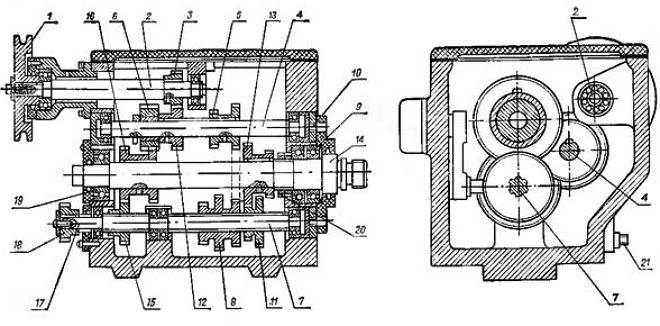

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Любительское оборудование

Обработка деталей на ТВС под любительские потребности невозможна, когда в вашем распоряжении 1-2 резца. Творческая работа непредсказуемо затянется, если придётся самостоятельно подыскивать ремни, шестерни или валы. Ремонтопригодность и комплектация – основные моменты, заслуживающие внимания пользователя токарного оборудования начального уровня.

1. Калибр СТМН-550/350 – от 41 000 руб.

Лёгкий и компактный станок начального класса позволяет выполнять весь спектр работ «взрослых» моделей. Сборка и настройка в соответствии с инструкцией гарантируют точность работы. Предварительная подготовка заготовки, съём стружки не более 0.2 мм за один проход, ТО через каждые 50 часов работы положительно сказывается на состоянии оборудования. Вплоть до того, что рабочий ресурс может превысить заявленные производителем 3 года. Личный «краш-тест» с увеличением нагрузки сверх рекомендованной, привел к отключению двигателя. Так электронная система защиты предотвращает чрезмерный износ пластиковых шестерёнок и выгорание обмоток электромотора.

Характеристики СТМН-550/350

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	180
Расстояние между центрами, мм	350
Диаметр сквозного отверстия шпинделя, мм	20
Частота оборотов, об/мин	0 — 2500
Вес, кг	40
Особенности базовой комплектации	Резиновые ножки; Пластиковые рукоятки; Набор шестигранников и раздвижной гаечный ключ; 3-х кулачковый патрон с прямыми и обратными кулачками; Конус Морзе №2; комплект шестерёнок для нарезания резьбы
Родина бренда/страна производитель	Россия/ Китай

На следующем видео автор рассказывает о впечатлениях работы на этом станке. Так же поделился о своих небольших доработках, которые сделал за время владения агрегатом:

2. Кратон MML-01 – от 52 169 руб.

Очередная вариация увлекательного конструктора на тему ТВС российско-китайского производства. Станок получил известность за счёт коллекции резцов, набора шестерёнок для настройки автоподачи суппорта и ремонтопригодности. По мере сборки оборудования необходимо удалять с деталей консервирующий состав. Соблюдайте рекомендованную периодичность нанесения смазки и периодически проверяйте положение деталей привода. До первого запуска под нагрузкой имеет смысл разобрать корпус передней бабки и надёжно затянуть винт крепления вилки, меняющей положение шестерёнок первичного вала. Эта простая операция убережёт вас от серьёзных последствий, вызванных попаданием выкрутившейся мелочёвки в жерла работающего механизма. Косяк этого ТВС — пластиковые шестерни, которые ломаются при неаккуратной эксплуатации.  Проблема решается заменой на чугунные.

Характеристики КРАТОН MML-01

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	180
Расстояние между центрами, мм	300
Диаметр сквозного отверстия шпинделя, мм	16
Частота оборотов, об/мин	50 — 2500
Вес, кг	38
Особенности базовой комплектации	Набор из 11 резцов; Набор ключей; 2 сменных шестерёнчатых вала; 9 шестерен для гитары станка; стандартные и обратные кулачки шпинделя; подсветка; защитные кожухи; маслёнка
Разработка/ производство	Россия/ Китай

Привожу видео — отзыв владельца этого аппарата после месяца эксплуатации. Автор поделился полезными мелкими доработками:

3. Корвет 402 – от 77 529 руб.

Несмотря на некоторое сходство тактико-технических характеристик, воронежский Энкор выделяется на фоне других лёгких ТВС, произведённых в КНР. О чем честно сообщается пользователю на первой странице инструкции. Среди прочих отличий я отмечу удлинённую базу и качественные комплектующие. Благодаря чему рекомендованная глубина съёма стружки составляет 0.2 мм, максимальная 0.3 мм. Ни у одного станка, из числа ближайших аналогов, нет такой возможности. Увеличенные габариты рабочей зоны и настоящие 0.75 кВт однофазного двигателя, в полной мере покрывают потребности домашнего мастера. Большой вес снижает вибрацию и увеличивает устойчивость настольного станка.

Характеристики Корвет 402

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	220
Расстояние между центрами, мм	500
Диаметр сквозного отверстия шпинделя, мм	20
Частота оборотов, об/мин	100, 250, 350, 500, 900, 1800
Вес, кг	105
Особенности базовой комплектации	Набор ключей и отвёрток; обратные кулачки; маслёнка; комплект из 7 шестерней для работы с резьбами
Разработка/ производство	Россия/ Китай

Вот обзор этого станка. Приводятся ТТХ агрегата, продемонстрирован его функционал:

https://youtube.com/watch?v=7Ltp3drNlyg

Особенности станины токарного агрегата ТВ-320

Вся конструктивная оснастка станка располагается на чугунном основании, которое имеет коробчатую конфигурацию. В верхнем участке главной опоры оборудования размещены 4 направляющие, три из которых призматические, а одна – плоская. Они установлены на двух чугунных стойках. По призматическим направляющим перемещается поддерживающий узел (суппорт) агрегата, а по остальным задняя бабка.

В левой тумбе опоры располагается блок скоростей токарного агрегата, отдел с электрооборудованием, электропривод, резервуар для охладителя.

Устройство шпиндельной бабки агрегата

Передний узел токарного станка ТВ-320 сделан из чугуна способом литья. В лицевой области токарного станка размещен узел перебора скоростных режимов, а в оборотной части – активный механизм блока подач, функционирующий в нескольких (прямое, обратное) направлениях.

Нагрузка реза, влияющая на шпиндельный механизм по его базисной точке, принимается упорным подшипником.

Компоненты шпиндельной системы должны обладать определенными свойствами:

• расстояние между звеньями заднего оплота – 0,01– 0,015 мм;
• промежуток промеж подшипника и полого вала в поперечном направлении – 0,015–0,03 мм.

Узел агрегата, посредством которого осуществляется изменение подачи, располагается в левой области шпиндельной бабки. Регулировка подшипников качения этого узла выполняется с помощью индивидуальных гаек.

Механический держатель для резцов (суппорт агрегата)

Предназначение поддерживающего узла в токарном станке заключается в решение двух дилемм:

• на приспособление можно закрепить режущий инструментарий;
• передвижение токарного реза в продольном и поперечном направлениях.

Продольное передвижение бывает ручным либо механическим. Внутри конструкции предусмотрены два Т-образных паза для монтажа добавочного реза. Перпендикулярное передвижение осуществляет каретка из резцовых салазок, а уровень регулируется посредством двух упоров – шарикового и поперечного вида.

Назначение фартука токарного агрегата

Располагается с лицевой стороны. Специальная оснастка позволяет уберечь устройство от аварийной ситуации, когда происходит внезапный пуск рабочего ролика и винта.

Активная позиция маточной гайки напрямую связана с расположением рукояти, которая отвечает за перевод подач. Данное включение возможно лишь, когда рукоять расположена в средней точке.

При появлении перегрузок в токарной системе во время обработки болванок срабатывает аварийное отключение подачи, которое называют устройством падающего червяка.

Функции блока оборотов агрегата

Через коробку скоростей передается вращательное действие от главного электродвигателя к шпиндельному механизму. На 3 валах блока имеется два коробки шестерен, которые обеспечивают девять скоростей вращения шпинделя. Можно контролировать натяжку ремней, передающих вращательные движения, посредством передвижения корпуса блока скоростей по особым пазам. Если возникает цель передвинуть коробку, то следует ослабить фиксирующие болты.

Чтобы ролики легче претерпевали нагрузки, для этого в их основании размещены подшипники (шарикового и роликового типа), промежуток в которых контролируется особыми винтами и гайконарезными соединениями.

Типовая комплектация станка ТВ-320 предоставляет возможность наносить резьбу метрического типа. Чтобы нанести другой вид резьбы потребуется установка вспомогательных шестерен. Комплект специальных зубчатых колес подбирается на основании таблицы, расположенной на гитаре.

Устройство задней бабки агрегата

Если перемещать бабку в поперечном направлении, то можно обрабатывать детали с конусной поверхностью. В свою очередь, продольное передвижение регулируется винтом и соединительной гайкой. Винт вращается маховиком. За положение пиноли отвечают два клеммных сухаря, связанных с регулирующей рукоятью.

Технические характеристики

Основными показателями, влияющими в первую очередь на выбор данной модели, являются:

1. Класс точности: Н.
2. Допустимый диаметр заготовки: до 220 мм над станиной или до 100 мм над суппортом.
3. Длина заготовки максимальная: 500 мм для установки в патроне или 525 для центров.
4. Габариты резцедержателя: 16 мм х 16 мм.
5. Масса заготовки: до 10 кг.
6. Штатный патрон: 125 мм.
7. Внутреннее отверстие шпинделя, позволяющее сквозную подачу прутка: 18 мм.
8. Конус Морзе №3 (для передней бабки) и №2 (для задней).
9. Количество ступеней вращения: по 6 прямых и обратных. В обоих случаях происходит ступенчатое регулирование за значениями 60 об/мин, 105 об/мин, 185 об/мин, 315 об/мин, 555 об/мин или 975 об/мин.
10. Величина выдвижения пиноли: 65 мм.
11. Смещение суппорта при повороте лимба: 0,25 мм на одно деление (продольное), 0,025 мм на одно деление (поперечное).
12. Смещение салазок резцовых при повороте лимба: 0,025 мм на одно деление.
13. Предельный разворот салазок резцовых: сорок градусов в обе стороны.
14. Двигатель основного привода: 1,1 кВт. Для развиваемого усилия при точении этого оказывается более чем достаточно. Для питания требуется промышленная сеть 380 В.
15. Общие габариты (по предельным точкам): 1405 мм х 620 мм х 730 мм. При монтаже необходимо учесть проходы по всему периоду для уборки, обслуживания и ремонта.
16. Масса: 0,23 тонн. Это относит его к легкому классу.

Полное описание технических характеристик приведено в сопроводительной документации.

Особенности модели ТВ-9

ТВ-9 успешно пошел лабораторные исследования Минобороны РФ, что определяет высококачественную сборку и надлежащую надежность. Охарактеризовать ТВ-9 можно следующим образом:

1. Рациональную компоновку.
2. Оптимальное, продуманное расположение основных узлов и органов управления.
3. Невысокая периодичность обслуживания.
4. Надежность всех установленных узлов.
5. Применимость при изготовлении высокоточных деталей.

Механика станка ТВ-9

Также можно отметить тот момент, что в опорах шпинделя устанавливаются подшипники радиально-упорной группы. Высокая жесткость всей конструкции с вышеупомянутыми подшипниками обеспечивают гашение вибрационной нагрузки, в результате чего уменьшается степень брака при точении. При создании конструкции ТВ-9 учитывалась возможность его дополнительного оснащения для существенного расширения области применения. Описание производителя указывает на то, что модель можно уверенно использовать для обработки деталей, вес которых достигает 10 килограмм. При этом при установке износостойкого резца и выборе оптимальных режимов обработки исходя из материала заготовки за один проход можно провести снятие 4 мм на диаметр.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки (токарный станок универсал 2 и токарный станок универсал 3)для изготовления мелких деталей . Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Токарный станок ТШ-3 выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Токарно-револьверный станок позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Устройство

Заводской состав станка токарно-винторезного ТВ-9 включает в себя:

Литая станина из чугуна. Она имеет достаточно сложную и прочную конструкцию, позволяющую компоновать все прочие части и при этом быть доступной при обслуживании и ремонте. На неё закреплены направляющие для перемещения подвижных элементов

Важно следить за состоянием данных рельсов и не допускать образования на них дефектов поверхности. Так же необходимо периодически их смазывать
Электродвигатель.
Передняя и задняя бабки

Они обеспечивают позиционирование, зажатие и вращение заготовки.
Суппорт. В нем крепится инструмент и обеспечивается организованная его подача к поверхности будущего изделия.
Гитара. Более наглядно она изображена на кинематической схеме. Назначение – настройка режимов.
Фартук. Он необходим для автоматического перемещения суппорта вдоль направляющих. Это позволяет производить нарезание резьбы с помощью резца с высокой точностью.
Коробка подач. Для передачи усилия используются пары шестерней, находящиеся в прямом зацеплении.
Элементы управления: переключатели, рукоятки, контрольные устройства.
Защитные кожуха, изолирующие движущиеся механизмы. В случае необходимости восстановления работоспособности они быстро демонтируются, открывая доступ к узлам ТВ-9,
Экран защитный, закрывающий саму зону резания. Его использование является обязательным требованием, так как он позволяет защитить лицо рабочего от разлетающейся стружки, и не дает частям резца или детали в случае разрешения нанести травму.
Светильник. При общем цеховом освещении процесс плохо различим, а произвести замеры и вовсе оказывается сложной задачей.
Патрон.

Конструктивные элементы оборудования

Токарный станок модели ТВ-6 состоит из таких узлов, как:

• коробка регулировки подач;
• передняя и задняя тумбы;
• защитный экран;
• корыто для подачи смазывающего масла;
• передняя бабка;
• фартук устройства;
• задняя бабка;
• несущая станина;
• элементы электрической системы;
• гитара;
• защитный кожух.

Основные узлы и органы управления станка ТВ-6

Коробка подач токарного станка ТВ-6, приводимая в действие посредством коробки скоростей при помощи шестерен передаточного механизма, состоит из:

• двух валов;
• пяти шестерен с разными параметрами;
• блок-шестерни;
• ходового валика;
• муфты;
• круглой гайки;
• рукоятки переключения;
• сливной пробки.

Рукоятка на лицевой стороне коробки подач позволяет определять параметры нарезаемой на заготовке резьбы.

Еще одна ручка, находящаяся на панели коробки подач, отвечает за включение ходового валика станка. Устройство данного узла станка ТВ-6 делает невозможным одновременное включение ходового винта и ходового валика. Аналогичной системой безопасности оснащены и модели токарных станков, относящиеся к категории оборудования промышленного назначения. Смазка всех узлов коробки подач (шестерен и трущихся поверхностей) обеспечивается за счет масла, подающегося из корыта при помощи специальных фитилей.

Устройство передней бабки

Устройство задней бабки

Передняя тумба имеет П-образную конфигурацию, а для усиления ее жесткости в ее верхней и нижней частях имеются специальные ребра. На ее задней стороне установлен приводной электродвигатель агрегата, а на передней – кнопка, которая управляет его реверсивными включениями. Аналогичную конструкцию имеет и задняя тумба ТВ-6, на ней монтируется щиток с электрооборудованием.

Задняя бабка, в которой имеется посадочное отверстие под конус Морзе №2, включает в себя следующие элементы:

• основание;
• корпус узла;
• соединительные винты;
• пиноль;
• винт-шпонку;
• маховик для управления перемещением пиноли;
• рукоятки для фиксации пиноли и самой задней бабки.

Конструкция задней бабки позволяет перемещать пиноль на расстояние до 65 мм.

Станина устройства, за счет которой все его конструктивные узлы соединяются и поддерживаются в заданном положении, имеет коробчатую конструкцию с несколькими окнами. На станине расположены две призматические направляющие, по одной из которой (передней) перемещается каретка, а по второй (задней) – задняя бабка агрегата. Несущими элементами самой станины, в передней части которой крепится рейка с ходовым винтом, являются две тумбы.

Важнейшим механизмом токарного станка ТВ-6 является его фартук, в котором необходимо выделить следующие элементы:

• четыре шестерни (две червячные и две реечные);
• управляющие рукоятки;
• маховик для управления ручной подачей;
• маточная гайка;
• ходовой валик, отвечающий за продольную подачу суппорта;
• вал.

Суппорт станка

Суппорт токарно-винторезного станка ТВ-6 скомпонован из четырех кареток. Данный узел оборудования отвечает за фиксацию режущего инструмента и его перемещение в процессе обработки металла. Резцедержатель, в котором и фиксируется рабочий инструмент, располагается на каретке №4, она способна перемещаться по направляющим каретки №3 только в продольном направлении. Поворотной является каретка №3, которая крепится на второй каретке. Каретка №2 крепится на каретке №1, она способна двигаться по ее направляющим в поперечном направлении. Каретка №1 передвигается по направляющим станины – в продольном направлении.

Для того чтобы передать вращение от коробки скоростей агрегата элементам коробки подач, используется передаточный механизм, называемый также гитарой. Основным конструктивным элементом гитары является кронштейн, на котором монтируются шестерни. Сменные шестерни для станка ТВ-6 не предусмотрены, поэтому передаточное число, которое обеспечивает гитара, является постоянным и составляет ¼.

Коробка скоростей станка ТВ-6

Использование

Ввиду того что станок причисляется к учебному оснащению, устанавливать, налаживать его должны специалисты. Перед началом работы ученики обязательно изучают конструкцию устройства, его эксплуатационные показатели, технику безопасности.

Для монтажа станка нужно создать фундамент высотой 10 см. Для этого возможно применять бруски из дерева, бетон. Необходимо следить за тем, чтобы не было перепадов высот платформы. Можно монтировать особые регулируемые опоры.

Существуют определенные правила эксплуатации, которым нужно следовать:

• Подготовительные работы. Оснащение чистится от противокоррозийного средства, в специальную емкость заливается смазка для коробки скоростей. При подсоединении к электрической сети в обязательном порядке делается заземление, монтируется УЗО;
• Обработка детали. Прежде всего надо удостовериться, что все рукоятки находятся в стандартном положении. Затем можно выполнять настройку. Деталь закрепляется промеж передней и задней бабки. Положение инструмента определяется посредством механизмов резцедержателя;
• Профилактические работы. После завершения обработки обязательно убираются опилки металла, выполняется проверка целостности и правильности работы ключевых частей станка. Перед пуском проверяется количество смазки.

Данное учебное оборудование не предназначается для массового производства. Ввиду этого его нельзя подвергать высоким нагрузкам. Может сломаться любая часть станка, например, резцедержатель.

Подробнее ознакомиться с особенностями эксплуатации устройства можно, посмотрев нижеприведенное видео.

Информация о производителе

Ростовский завод был основан в далеком 1956 году. На сегодняшний день он входит в группу промышленных компаний КомТех, которая известна в сфере производства станков на протяжении последних нескольких лет. Продукция данного производителя хорошо известна на территории России и других стран СНГ, появившиеся ТВ-4 и ТВ-6 получили широкое применение и популярность практически сразу после поступления в продажу

Компания при проектировании своего оборудования уделяет особое внимание экономичности и достижению низкого уровня эксплуатационных расходов, что позволяет снизить себестоимость изделий и повысить эффективность труда. ТВ-9 отличается от своих аналогов показателем межцентрового расстояния. При изготовлении его основных узлов используются самые различные металлы

Примером можно назвать применение нержавеющей стали при создании корпуса некоторых агрегатов, чугуна при изготовлении станины. Для снижения показателя износа трущихся элементов они изготавливаются из конструкционной стали с повышенной износоустойчивостью, в область трения подается масло

При изготовлении его основных узлов используются самые различные металлы. Примером можно назвать применение нержавеющей стали при создании корпуса некоторых агрегатов, чугуна при изготовлении станины. Для снижения показателя износа трущихся элементов они изготавливаются из конструкционной стали с повышенной износоустойчивостью, в область трения подается масло.

Конструкция токарного станка

Основными узлами являются:

• Станина — несущая конструкция, на которой расположены все узлы.
• Передняя бабка — в ней находится шпиндель, который вращается с деталью, и коробка скоростей.
• Задняя бабка — дополнительно фиксирует деталь во время обработки в центрах. Пиноль служит для крепления режущего инструмента (сверла, развертки).
• Суппорт — несет резцедержатель, в который крепятся токарные резцы. Перемещается в поперечном и продольном направлении на заданной скорости.
• Коробка подач — обеспечивает движение от ходового винта или вала на суппорт.

Важно!
На большинстве моделей главные узлы унифицированы.
