Двухстоечные токарно-карусельные станки с чпу серии стк 320+ (1м-cnc)

Назначение и компоновка

Согласно отечественному классификатору обозначение 1512 расшифровывается следующим образом:

1 — группа оборудования (токарная);

5 — тип (карусельный);

12 — размерная характеристика (предельный диаметр обработки — 1250 мм).

Почему установка называется карусельной? Смысл термина заключается в том, что планшайба с зажимными элементами при вращении ее вокруг вертикальной оси напоминает известный аттракцион. Конкурентом карусельному станку выступает лоботокарный, имеющий традиционное горизонтальное расположение шпинделя. Оба предназначены для точения коротких деталей, однако рассматриваемая машина обладает рядом преимуществ:

  • возможность более протяженной обработки (соотношение высоты к диаметру до 1);
  • разгрузка шпинделя от изгибающих усилий;
  • удобство загрузки заготовок;
  • значительно лучшее их закрепление.

К недостаткам следует отнести затрудненное удаление стружки и неудобство диаметральных измерений.

Технологические возможности

Назначение машин карусельного типа состоит в обработке сравнительно плоских деталей круглой конфигурации (диски, фланцы, крышки, маховики, колеса, шестерни и так далее). С использованием стандартного инструмента (резцы различных видов, резцовые головки, сверла, зенкеры, развертки) производят основные технологические операции:

  • наружное точение цилиндрических и конических деталей;
  • протачивание торцев и уступов;
  • прорезание круговых канавок;
  • растачивание сквозных и ступенчатых отверстий;
  • обработка отверстий стержневым инструментом.

Используя специальные приспособления, становится возможным расширить круг выполняемых операций:

  • обработка сферических и других нелинейных поверхностей;
  • глубокое сверление;
  • резьбонарезание;
  • шлифование и суперфиниширование;
  • прикатывание роликами и притирку.

Заготовку на планшайбе закрепляют с использованием переставных прихватов, кулачков, а детали небольшого диаметра — в дополнительном самоцентрирующемся патроне.

Основные цифры

В таблице 1 приведены наиболее важные сведения, характеризующие станочную систему. Полную информацию содержит руководство по эксплуатации оборудования (паспорт) издания Краснодарского станкостроительного завода.

Таблица 1. Технические данные модели 1512

Тех. характеристики Значение
Наибольшие параметры устанавливаемой заготовки Диаметр, мм 1250
Высота, мм 1000
Масса, кг 4000
Диаметр платформы, мм 1120
Угловая скорость планшайбы, об/мин (18 скоростей) 5 — 250
Величина подачи инструмента, мм/об (18 ступеней) 0,03 — 12,5
Скорости установочных перемещений, мм/мин (18 значений) 5 — 1800
Наибольший угол наклона револьверного суппорта ±45°
Мощность главного движения, кВт 30
Масса установки, т 16,5

Оборудование других производителей

На отечественном рынке отлично зарекомендовала себя продукция чешской компании PROMA, занимающейся выпуском подобного оборудования уже более 20-ти лет. Среди многообразия токарных и токарно-винторезных станков для дома или небольших предприятий, которые производит данная компания, следует отметить следующие устройства. SM-250E — по-настоящему микротокарный станок, масса которого составляет всего 23 кг. При своих скромных габаритах такой агрегат может похвастаться отличными техническими характеристиками. Именно этот станок лучше всего установить дома, если вы собираетесь выполнять токарные работы по металлу на любительском уровне

Что важно, за счет высокой надежности своей конструкции такой миниатюрный станок практически не нуждается в специальном сервисном обслуживании на протяжении всего гарантийного срока. SK-400 — универсальный агрегат, масса которого составляет уже 120 кг

Данный станок, с помощью которого можно выполнять весь спектр токарных работ по металлу и сверление заготовок, преимущественно используется для оснащения станций технического обслуживания транспортных средств. SPA-500 — полупрофессиональная модель токарного станка по металлу, которую можно часто встретить не только в небольших мастерских, но и в ремонтных цехах производственных предприятий.

PROMA SPA-500, стоимость около 130 000 рублей

Заслуженной популярностью пользуется еще ряд моделей станков, выпускаемых под данной торговой маркой: SPA-500P, SK-550, SPB-400/400, SPA-700P.

Отечественные токарные станки для работ по металлу также представлены на современном рынке, их часто можно встретить и в учебных, и в домашних мастерских. Используя такие устройства, которые отличаются неприхотливостью в эксплуатации и обслуживании, можно оперативно обучиться основам токарной профессии. Среди моделей миниатюрных станков токарной группы, выпускаемых отечественными производителями, можно отметить ТВ-6, ТВ-9, ТВ-16.

Кроме того, для оснащения домашней мастерской или небольшого предприятия можно обратить внимание на токарные станки следующих производителей

  • OPTIMUM — немецкая торговая марка, под которой выпускаются токарные станки, в том числе и миниатюрные, хорошо известные и ценимые специалистами по всей Европе. Наиболее известными моделями станков для работ по металлу данной марки, на которые может быть установлена система ЧПУ, являются D140x250, D210x400, D250x550.
  • Китайская компания Weiss Machinery, которая производит недорогое, но качественное, надежное и функциональное токарное оборудование. Наиболее популярными моделями, которые известны во многих странах мира, являются: WM-180V, WM-250V, WM-250G, WMP-300A, ML-200.

Станок Weiss Machinery ML200, стоимость около 160 000 рублей

Достоинства и область применения

Карусельные установки предназначены для обтачивания крупногабаритных деталей, таких как шестерни, маховики и прочие. Основные виды производимых работ:

  • подрезка торцовых поверхностей;
  • токарные работы стандартного типа;
  • развертка;
  • прорезка кольцевых канавок;
  • зенкеровка;
  • высверливание отверстий;
  • работа с поверхностями, расположенными под наклоном;
  • обработка конусов и цилиндров.

При установке дополнительных приспособлений устройством могут производиться такие виды обработок, как: дробление, нарезка резьбы, шлифовка, фрезеровка, обтачивание фасонных поверхностей.

Конструктивные особенности аппарата позволяют легко устанавливать болванки для последующего произведения обработки. Среди особенностей агрегата выделяются следующие:

  1. Сниженная вероятность брака благодаря качественной и точной обработке.
  2. Удобство управления оборудования с ЧПУ.
  3. Повышенная скорость работы.
  4. Высокий уровень безопасности при эксплуатации.

Как устроены токарно-карусельные станки?

Конструкция опирается на пустотелую стойку, отлитую из чугуна, в вертикальном положении. Все остальные компоненты соединяются с этой частью.

Устройства основных узлов

В рабочем столе не так много составных компонентов:

  1. Планшайба.
  2. Предыдущая деталь устанавливается в комплекте со шпинделем.
  3. Обязательное дополнение – опоры в корпусе из чугуна, с подшипниками.
  4. Приводное устройство.

Конструкция снабжается подшипниками с формой цилиндра, роликового типа. Они монтируются, чтобы центрировать платформу, контролировать радиальные усилия во время резания. В опорах индивидуально выбирают параметры радиального зазора. Для этого при помощи регулировочных гаек подтягивают внутренние кольца, у которых есть коническая поверхность.

Силы трения и вес заготовок создают дополнительную нагрузку, передающуюся кольцевой направляющей, отвечающей за скольжение. У этой детали имеется централизованная смазка. Цилиндрическая косозубая передача сообщает силу вращения планшайбе. Сама сила направляется со стороны ведущего вала. Последний привязывается к главному приводу, отвечающему за движение.

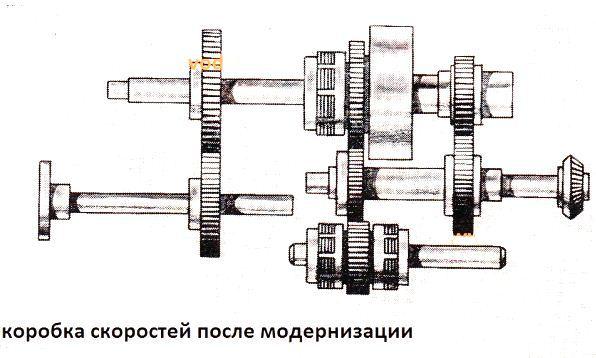

Коробка регулирования скорости

В народе такой узел ещё получил название «карусельного поросёнка». Выполняет функцию, связанную с передачей крутящего момента, начиная с приводного электродвигателя, и заканчивая шпинделем на рабочем столе.

Всего в механизме имеется до 6 валов. Они используют специальные зубчатые передачи, чтобы поток мощности перемещался от одного компонента к другому. Компоненты сохраняют постоянное зацепление друг с другом. Но шестерни свободно сидят на валах, жёсткое сцепление отсутствует. Вращение приобретает определённую частоту благодаря коммутации муфт в электромагнитной схеме. Всего в коробке имеется 10 функций, которые можно настроить. Всё происходит дистанционно.

Для заготовок и планшайб характерны значительные инерционные массы, которые повышают пусковой ток к моменту, когда запускается двигатель. Платформа разгоняется ступенчато, чтобы подобные риски уменьшались. Включение может проводиться за 2,3 или 4 этапа, всё зависит от заданных оборотов.

Для муфт допустимо переключение прямо во время работы. Потому при точении поверхностей скорость остаётся постоянной.

Платформа обладает ограниченной угловой скоростью в зависимости от параметров заготовки, которая в настоящее время подвергается обработке. Например, допустимо ставить не более 80 оборотов при массах от 3,2 тонн.

Вертикальный суппортный узел

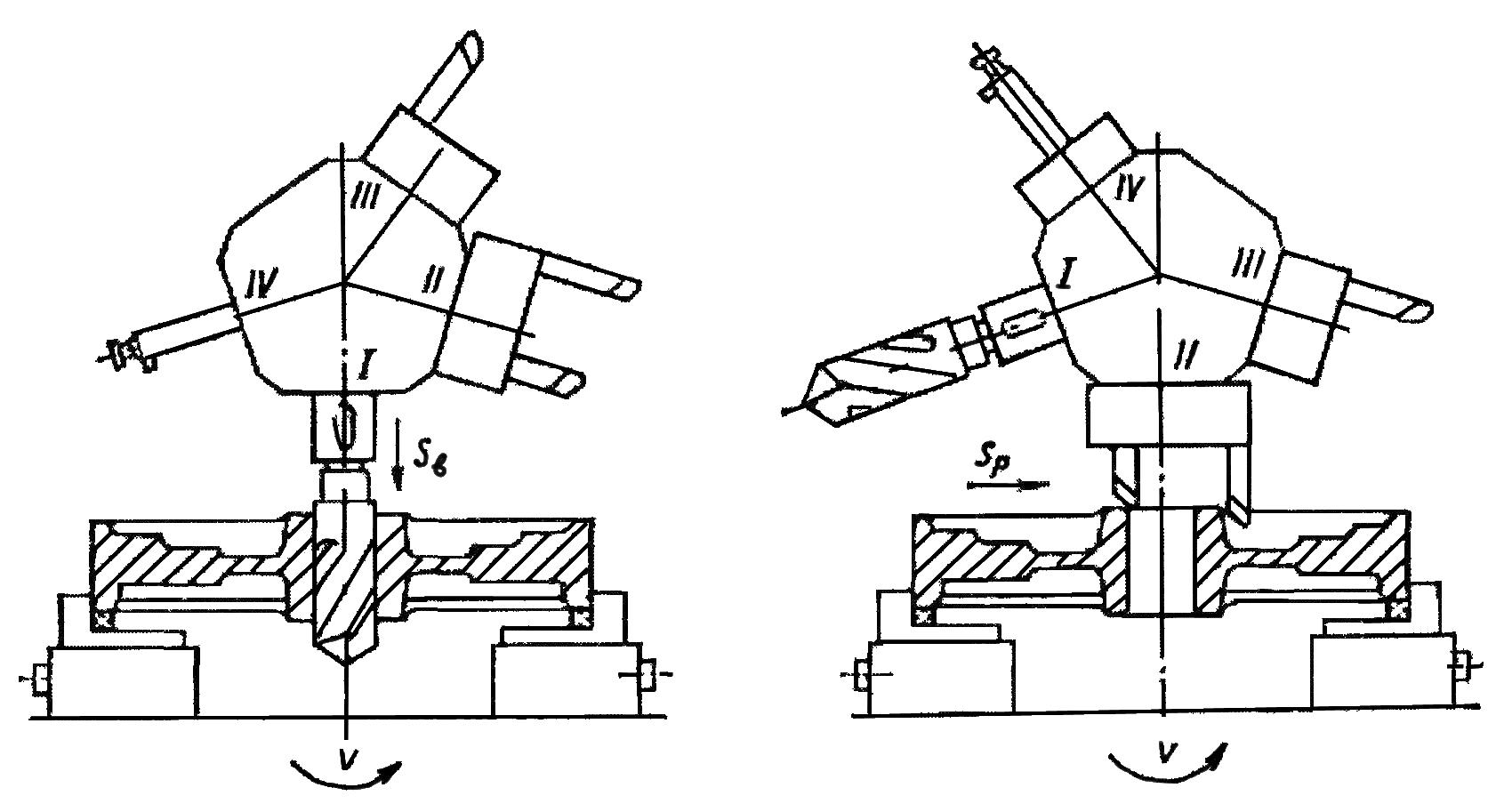

Деталь снабжается револьверной головкой с 5 позициями. Она нужна для инструмента, движется в двух плоскостях:

  • По вертикали.
  • По горизонтали.

Первый вариант схемы обеспечивается направляющими, поддерживающими суппорт. Второй предполагает опору на траверсы, поперечины. Характерно движение самой детали по вертикали, вдоль стойки. Коробка передач монтируется на траверсе, она используется в качестве привода перемещений.

У вертикального перемещения свои особенности:

  1. Само движение происходит за счёт самостоятельного привода, имеющего собственный мотор.
  2. Червячный механизм позволяет сменить позиции при необходимости. Он идёт от отдельного электрического привода.
  3. Суппорт легко наклоняется до 45 градусов, в обе стороны.
  4. Благодаря такому устройству обработка конических деталей не представляет сложностей.

Боковой суппорт

Обладает следующими особенностями:

  • Наличие 4-позиционного резцедержателя.
  • Дублирование ортогональных движений вертикального суппортного устройства.

Сила движения передаётся за счёт коробки передач, закреплённой на торцевой части механизма. Зачем вообще требуется дублировать движения второго узла? Точность обработки возрастает при использовании подобных решений. Инструментальная система работает с уменьшенными упругими деформациями. У реализации есть несколько вариантов схем, выбирается индивидуально для каждой из ситуации. Центральные отверстия обрабатываются при помощи узла по вертикали.

Конструкция и основные узлы

Карусельный токарный станок имеет устройство, которое не схоже с устройством металлообрабатывающего оборудования других групп. Особенности заключаются в нижеприведенных моментах:

Основные узлы токарно-карусельного станка представлены рабочим столом и приводом.
Рассматривая токарно-карусельный станок, отметим установку планшайбы на столе. Именно она определяет особенности работы токарно-карусельного станка. Планшайба служит для закрепления заготовок, она может иметь различное сечение и диаметральный размер.
Модели токарно-карусельных станков зачастую имеют горизонтальное расположение стола. За счет этого существенно упрощается установка заготовок с большим весом.
Следует учитывать тот момент, что расточные станки токарно-карусельные или другого типа могут иметь как одну, так и две стойки. Двухстоечный токарно-карусельный станок получил большое распространение в случае обработки заготовок большого веса и размеров. Это связано с тем, что две стойки позволяют повысить жесткость конструкции для обеспечения наилучших условий обработки.
Как ранее было отмечено, нарезка резьбы карусельными станками возможна только при установке дополнительной оснастки. Провести модернизацию токарно-карусельного станка может оператор при условии наличия специальной оснастки.
Одностоечные варианты исполнения чаще всего имеют ЧПУ. В данном случае режимы резания для токарно-карусельных станков вводятся оператором. Диаметральный показатель в этом случае не превышает значения 150 сантиметров.
Варианты моделей с двумя стойками могут применяться для обработки заготовок с диаметром более 165 сантиметров. Модели токарно-карусельных станков с двумя стойками также имеют элемент, называемый порталом. Его размещают между двумя стойками.
Вариант с одной стойкой позволяет проводить обработку конических поверхностей. Назначение токарно-карусельных станков предусматривает наличие расточного суппорта, который имеет продольную каретку и поворотный узел, ползун и держатель для выбранного режущего инструмента.
Многие токарно-карусельные станки имеют кинематическую схему, которая предусматривает передачу усилия на револьверного суппорта. Подобный токарно-карусельный станок имеет электрическую схему, которая предусматривает установку нескольких электрических двигателей, каждый отвечает за передвижение определенного органа, к примеру, револьверного суппорта

Рассматривая паспорт некоторых токарно-карусельных станков уделяют внимание возможность установки нескольких режущих инструментов. Технические характеристики револьверной головки токарно-карусельных станков предусматривают установку специальных державок

Одностоечный карусельный станок имеет назначение, связанное с бесперебойной работой благодаря установке только одного суппорта и револьверной головкой. Одностоечный и двухстоечный токарно-карусельный станок могут иметь траверсу, по которой суппорт передвигается в ручном или автоматическом режиме.
Многие одностоечные модели имеют дополнительный суппорт, расположенный на боковой стороне стойки. Дополнительный суппорт имеет универсальный держатель, в котором также проводится крепление инструмента. Токарный станок карусельного типа с дополнительным суппортом также применяется для того, чтобы обработать деталь за самое короткий срок. Перемещается устройство в горизонтальной и вертикальной плоскости при автоматическом или ручном управлении. Применение подобного оборудования позволяет существенно ускорить обработку, так как резание проводится инструментом, устанавливаемым в револьверной головке и боковом суппорте. Подобное устройство высоко эффективно при больших габаритах заготовок.

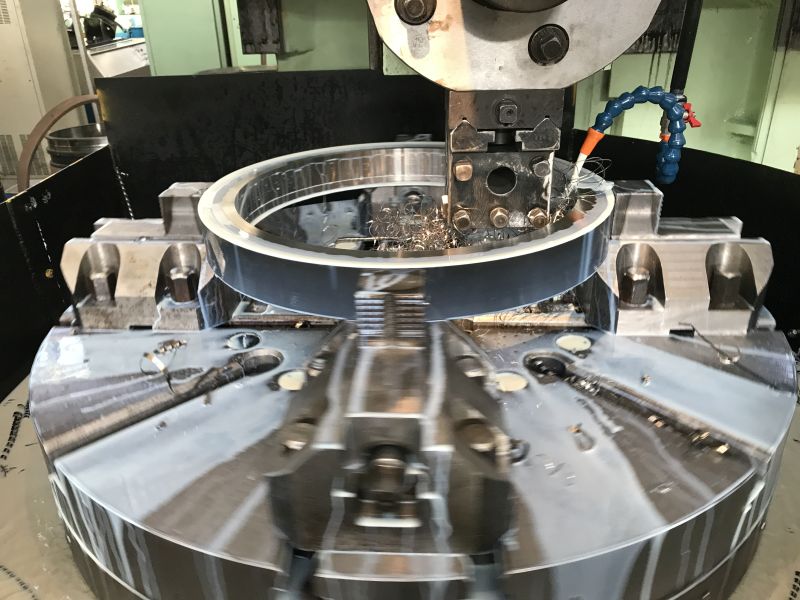

Планшайба токарно-карусельного станка

Режимы резания могут устанавливаться через блок управления, который размещается на стойке. Станки токарно-карусельные с ЧПУ имеют блок управления, который позволяет вводить программу или контролировать положение всех узлов.

Как устроены токарно-карусельные станки

Наиболее значимым элементом конструкции станков токарно-карусельной группы является их рабочий стол, на котором размещена планшайба. Именно здесь фиксируется заготовка, требующая обработки. Рабочая поверхность стола располагается в горизонтальной плоскости, что упрощает процесс установки на него заготовок со значительными габаритами и весом.

В зависимости от модели и особенностей конструкции среди станков токарно-карусельной группы выделяют одно- и двухстоечные. На первых устанавливается планшайба диаметром до 1600 мм. Такие агрегаты применяются для работы с заготовками, имеющими диаметр до 1500 мм. Более впечатляющими характеристиками обладают двухстоечные агрегаты, на которых может устанавливаться планшайба диаметром до 25000 мм, что дает возможность обрабатывать очень габаритные заготовки.

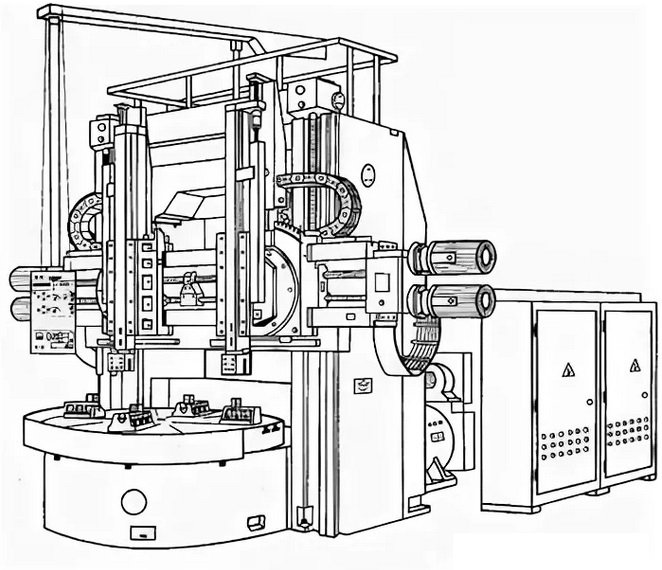

На станине двухстоечного агрегата, расположенной в вертикальной плоскости, есть две направляющие, по которым перемещается поперечина со смонтированными на ней двумя суппортами – револьверным и расточным. Суппорты станка, в свою очередь, перемещаются по горизонтальным направляющим поперечины.

Основные узлы токарно-карусельного оборудования на примере станка 1512

В револьверный суппорт, который может совершать движение в вертикальном и горизонтальном направлениях, входят продольная каретка и ползун, перемещающийся по вертикальной оси. Именно на ползуне монтируется револьверная головка со специальными отверстиями для установки режущего инструмента. При помощи револьверного суппорта и закрепленного в ней режущего инструмента выполняются такие технологические операции, как обработка наружных поверхностей, сверление отверстий, подрезание торцов детали.

Конструкция расточного суппорта включает продольную каретку, на которой монтируется поворотный механизм. В последнем имеется ползун с установленным на нем резцедержателем. При помощи расточного суппорта и инструментов, закрепленных в нем, выполняются обработка конических поверхностей, растачивание отверстий и прорезание внутренних канавок.

На одностоечных станках токарно-карусельной группы устанавливается боковой суппорт, состоящий из продольной каретки, ползуна и резцедержателя. Назначение такого суппорта заключается в том, чтобы обеспечить обработку наружных поверхностей.

Планшайба карусельного станка

Эволюция станка

Выпуск новой серии пришелся на 1970-й год. Предшествующая имела цифровое обозначение 152. За период выпуска станок неоднократно модернизировался. Сначала на нем применили электронную цифровую индикацию, обозначение — 1512Ф1. Затем стал оснащаться цифровым управлением — 1512Ф3. Системы ЧПУ постоянно обновлялись, первые работали еще от бумажных перфолент. 1512Ф3 лишился бокового суппортного устройства, а вертикальный суппорт — поворота. Привод вращения планшайбы стал 2-диапазонным с бесступенчатым регулированием скорости. Отпали за ненадобностью и механические КП.

Наконец, исполнение 1А512МФ3 получило дополнительный инструментальный механизм. Последние машины способны, кроме токарных, выполнять фрезерные операции с индексацией рабочего стола. Некоторые владельцы старых экземпляров своими силами модернизируют привод вращения планшайбы. Из 18-ступенчатой коробка превращается в 2-диапазонную, а обороты регулируют с помощью частотного преобразователя. Как выглядит КС до и после модернизации, показано на рис. 2 и 3.

Рис. 3. Было

Рис. 4. Стало

Посмотреть работу карусельного станка можно на этом видео.

Купить станок мод. 1512 не составит труда. Новые машины стоят до 10 млн. рублей, после капитального ремонта — в районе 3 млн. Б/у карусель можно купить за полмиллиона, возможно — и дешевле. Цена продавца обычно является договорной.

Характеристики и особенности

Станки карусельного типа отличаются следующими характерными особенностями:

  1. Мощность.
  2. Число скоростей и скорость вращения.
  3. Величина наклона ползуна вертикального резцедержателя.
  4. Наибольшая величина передвижения резцедержателей по горизонтали и по вертикали.
  5. Наибольшие габариты обрабатываемой болванки.
  6. Наибольшая величина передвижения траверсы (для устройств с двумя стойками).
  7. Сечение планшайбы.

Высокая скорость работы, присущая установкам карусельного типа, достигается благодаря минимальным консольным нагрузкам, приходящимся на главный вал и болванку, поскольку планшайба монтируется на стол особым образом.

Главным движением карусельных установок считается вращение болванки, зафиксированной в планшайбе, а движением подачи – ход резцедержателей. Движение поперечины, подводящей резцы к детали, считается дополнительным движением.

Устройства с двумя стойками используются для работы с болванками, чье сечение 1650-2500 см. Агрегаты с одной стойкой используются для работы с болванками меньшего сечения. ЧПУ обычно оснащаются установки с одной стойкой, благодаря чему становится доступной обработка заготовок сложной формы, имеющих прямо- и криволинейные образующие.

Характерной особенностью установок с ЧПУ является отсутствие бокового резцедержателя – управление приводом главного движения и резцедержателем осуществляется автоматически, согласно преждевременно введенной в ЧПУ. Программа управления отвечает за осуществление таких операций:

  • выбор требуемой скорости вращения и ее установка;
  • разворот и фиксация револьверной головки в необходимое положение;
  • корректировка совершаемых подач и положения приспособлений для работы;
  • установка резцов в нулевое положение;
  • управление перемещением инструментов на верхнем резцедержателе.

1 О применении и достоинствах токарно-карусельных агрегатов

Токарно-карусельное (или просто – карусельное) станочное оборудование используется для обработки методом точения деталей типа маховиков, зубчатых колес и так далее. На них можно выполнять следующие основные операции:

  • подрезание торцов;
  • стандартную токарную обработку;
  • развертывание;
  • прорезывание канавок кольцевого вида;
  • зенкерование;
  • облицовку наклонных поверхностей и их разнообразную обработку;
  • сверление;
  • растачивание и точение поверхностей конической и цилиндрической формы.

Когда карусельные станки дополнительно оснащаются специальными рабочими приспособлениями, на них можно, кроме всего прочего, производить долбление, фрезерование, нарезание резьбы, точение по копиру фасонных поверхностей, шлифование. Токарно-карусельные агрегаты позволяют выполнять черновую обработку заготовок из цветных металлов и стали диаметром до 25 метров.

При этом за счет своей особой конструкции это оборудование обеспечивает безопасную, надежную и простую установку изделий в станке для дальнейшей работы с ним. К ключевым достоинствам описываемых агрегатов относят:

  • превосходное качество и точность обработки, после которой (вне зависимости от типа выполняемой операции) вероятность брака является минимальной;
  • удобное управление станком, особенно, когда речь идет об установках с ЧПУ (программное управление);
  • высокая скорость осуществления рабочих процедур.

Самым же главным преимуществом токарно-карусельных агрегатов считается то, что они максимально безопасны в эксплуатации.

Конструктивные особенности

Устройства имеют особенности конструкции. Основные элементы присутствуют у всех токарных станков, но аппараты карусельной группы отличаются своим устройством.

Стол

Основной конструкции устройства является стол. Именно на нем располагается обрабатываемая деталь. Горизонтальная площадь стола облегчает установку на него заготовок серьезного веса.

Стойки

Станки карусельного вида могут иметь от одной до двух стоек. Одностоечные модели бывают как ручного управления, так и ЧПУ. На станках с одной стойкой обрабатываются болванки с диаметром, не превышающим 1500 мм. На двухстоечных аппаратах можно работать с деталями очень внушительного размера, до 25000 мм. Наличие двух стоек позволяет повысить устойчивость конструкции.

Траверс

Траверс или поперечина осуществляет дополнительное движение. С помощью этого элемента резец подводят к поверхности детали. На траверсе фиксируются резцедержатели, движущиеся по горизонтальным направляющим.

Суппорты

Суппорты передвигаются по направляющим станины. У станка с двумя стойками содержится револьверный и расточный суппорты. С помощью револьверного суппорта можно сделать такие операции: обработка открытых поверхностей, подрезание торцов, сверление отверстий.

Расточный суппорт необходим для обработки конических поверхностей, растачивания отверстий и прорезания проемов. В одностоечной модели установлен боковой суппорт, с его помощью происходит обработка наружных площадей.

Важно!

Возможность установки различных видов суппортов значительно увеличивает функциональность оборудования. Деталь может обрабатываться несколькими видами резцов одновременно.

Станок токарно-карусельный одностоечный 1512. Назначение и область применения

Одностоечный токарно-карусельный станок модели 1512 является универсальным станком и предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.

Модель 1512 является наиболее распространенной среди токарно-карусельных станков на территории бывшего СССР. Станок позволяет производить токарную обработку деталей диаметром до 1250 мм, высотой до 1 метра и массой до 3200 кг. Станок экспортировался во многие страны мира.

Конструкция станка 1512 унифицирована с конструкцией станка модели 1516 и отличается только размерами план-шайбы и мощностью электродвигателя.

На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей — как внутренних, так и наружных, сверление, зенкерование и развертывание центральных отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.

Основные технические характеристики токарно-винторезного станка 1512

Изготовитель — Краснодарский станкостроительный завод имени Седина. Основные параметры станка — в соответствии с ГОСТ 44-93. Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости.

  • Класс точности станков Н по ГОСТ 8—77.
  • Наибольший диаметр обрабатываемой заготовки — Ø 1250 мм
  • Наибольшая высота обрабатываемой заготовки — Ø 1000 мм
  • Диаметр планшайбы — Ø 1120 мм
  • Наибольший вес обрабатываемой заготовки — 3200 кг
  • Частота вращения план-шайбы — 5..250 об/мин, 18 ступеней
  • Мощность электродвигателя — 30 кВт
  • Вес станка полный — 16,5 т

Станок имеет два суппорта:

  1. вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции
  2. горизонтальный (боковой) с четырехпозиционным резцедержателем

Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений (для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.

На станках можно производить следующие операции:

  • обтачивание цилиндрических и конических поверхностей;
  • растачивание цилиндрических и конических поверхностей;
  • обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.

Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.

При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на станках можно производить:

  • обработку деталей по заданным размерам (по упорам);
  • нарезание резьб, обтачивание и растачивание конических поверхностей;
  • обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройство);
  • обработку деталей с охлаждением.

В обычном исполнении станки поставляются с вертикальным револьверным суппортом, имеющим механический поворот и зажим револьверной головки, и боковым суппортом.

Помимо этого, по особому заказу за отдельную плату может быть поставлен станок с самоцентрирующей планшайбой с ручным зажимом изделия.

На станке одновременно могут быть смонтированы все приспособления, за исключением охлаждения, которое не может быть установлено одновременно с самоцентрирующей планшайбой.

В связи с тем, что установка приспособлений требует значительных изменений и доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.

Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетании с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяют вести на станках высокопроизводительную работу на скоростных режимах резания.

Модификации станка токарно-карусельный одностоечный 1512

1512.000, 1512-1, 1512-2, 1512.300, 1512.400 — станок токарно-карусельный универсальный одностоечный1512Ф1, 1512ПФ1, 1512Ф1.041, 1512Ф1.300, 1512Ф1.323, 1512Ф1.400, 1512Ф1.423 — станок токарно-карусельный с УЦИ — устройством цифровой индикации

1512Ф2, 1512Ф3, 1512Ф3.271, 1512Ф3.471, 1512МФ4 — станок токарно-карусельный с УЧПУ — устройством числового программного управления

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
