Иж-250п станок токарно-винторезный повышенной точности. паспорт, схемы, характеристики, описание

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Технические характеристики токарно-винторезного станка ИЖ-250П

Наименование параметра	ИЖ-250	ИЖ-250П	1И611п	250итвм
Основные параметры
Класс точности по ГОСТ 8-82	Н	П	П	В

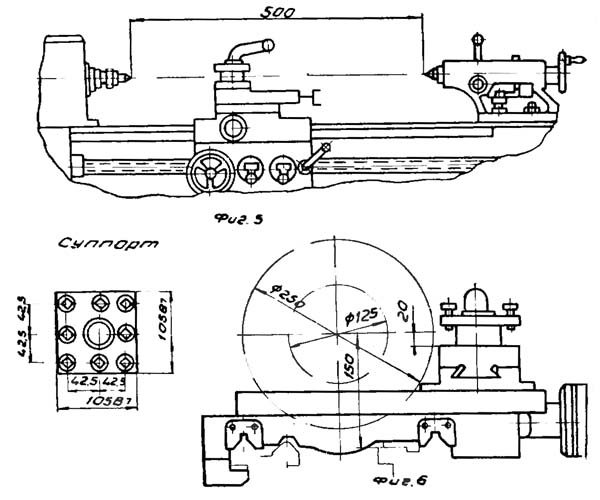

Наибольший диаметр заготовки обрабатываемой над станиной, мм	250	250	250	240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	125	125	125	168
Наибольшая длина заготовки (РМЦ), мм	500	500	500	500
Высота оси центров над плоскими направляющими станины, мм	150	150	130	150
Высота от опорной поверхности резца до линии центров, мм	20	20	16	16
Наибольшее рассояние от оси центров до кромки резцедержателя, мм	130	127
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	33	33	27	25
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	30	30	24	24
Количество ступеней прямого вращения шпинделя, об/мин	22	22	21	21
Частота прямого вращения шпинделя, об/мин	16..2000	16..2000	20..2000	25..2500
Размер внутреннего конуса в шпинделе, М	Морзе 5	Морзе 5	Морзе 4	Морзе 4
Конец шпинделя по ГОСТ 12593-72	резбовой	резбовой	4	4
Торможение шпинделя	Есть	есть	есть
Подачи
Наибольшая длина хода каретки суппорта, мм	500	500	500	500
Цена деления лимба продольного перемещения суппорта, мм	0,1	0,1	0,1	0,1
Продольное перемещение за один оборот лимба, мм	23,5	23,5	20	20
Наибольшее поперечное перемещение суппорта, мм	150	150	180	165
Цена деления лимба поперечного перемещения суппорта, мм	0,05	0,05	0,02	0,05
Поперечное перемещение за один оборот лимба, мм	3	3	3	3
Пределы рабочих подач продольных, мм/об	0,07..2,17	0,07..2,17	0,01..1,8	0,01..1,8
Пределы рабочих подач поперечных, мм/об	0,01..1,08 (1/2 от прод.)	0,01..1,08 (1/2 от прод.)	0,005..0,9	0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	нет	нет	нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	нет	нет	нет
Пределы шагов нарезаемых резьб метрических, мм	0,2..6	0,2..6	0,2..48	0,2..48
Пределы шагов нарезаемых резьб дюймовых	24..3,5	24..3,5	24..0,5	24..0,5
Пределы шагов нарезаемых резьб модульных	0,2..6	0,2..6	0,2..30	0,2..12
Выключающие продольные упоры	есть	есть	есть	есть
Выключающие поперечные упоры	нет	нет	есть	есть
Быстрое перемещение суппорта	нет	нет	нет	нет
Резцовые салазки
Наибольшее перемещение верхних салазок суппорта, мм	120	120	120	120
Цена деления лимба, мм	0,1	0,1	0,05	0,05
Наибольшие размеры державки резца, мм	20 х 20	20 х 20	16 х 16	16 х 16
Цена деления шкалы поворота, град	1	1	1	1
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Наибольшее перемещение пиноли задней бабки, мм	90	90	85	85
Цена деления линейки перемещение пиноли, мм	1	1	1	1
Цена деления лимба перемещение пиноли, мм	0,05	0,05
Поперечное смещение пиноли, мм	±10	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	3	3	3	3
Электродвигатель главного привода, кВт	2,6/ 3	2,6/ 3	3	3
Электродвигатель станции смазки, кВт	0,18	0,18	0,08	0,09
Электродвигатель насоса охлаждения, кВт	0,12	0,12	0,12	0,18
Насос охлаждения (помпа)	ПА-22	ПА-22	ПА-22	ПА-22
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм	2030 х 875 х 1220	2030 х 875 х 1220	1770 х 970 х 1300	1790 х 810 х 1400
Масса станка, кг	1570	1570	1180	1180

Список литературы:

Токарно-винторезный станок повышенной точности ИЖ250П. Руководство к станку, Ижмаш, 1963

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Связанные ссылки. Дополнительная информация

Классификация и основные характеристики станков токарной группы
Выбор подходящего станка для металлообработки
Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
Графические знаки для токарных станков
Фрикционная муфта токарно-винторезного станка
Методика проверки и испытания токарно-винторезных станков на точность
Заводы производители токарных станков
Заводы производители металлорежущих станков
Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Назначение и описание агрегата

Станок токарно-винторезный 250ИТВМ.01отличается приличным по величине набором функций, а также вменяемой ценой. Такой агрегат легко обтачивает небольшие металлические заготовки. Чтобы его высокая точность обработки сохранялась подольше, не используйте его под крупные серии деталей и, в особенности, для их предварительной обработки. Для таких процессов в линейке есть агрегат в исполнении 250 ИТПМ, который производится под заказ.

Указанное оборудование выпускалось станкостроительным заводом ИжмашСтанко (Ижевск). Агрегаты, комплектующие изделия и запчасти к нему имеются в продаже в полном объеме. Причем их стоимость приемлемая.

Вся рассматриваемая нами серия станков разрабатывалась на основе конструктивно и технически удачной схемы агрегата ИЖ1И611П. Они выполняют разнообразные виды токарных операций с фиксацией детали патроном, цанговым зажимом либо вращающимися центрами, производят нарезку резьбы дюймовой, метрической и модульной резьбы.

Основной привод выполнен электродвигателем, работающим на клиноременную передачу (одиночную и поликлиновую) или зубчатый редуктор (12-и ступенчатый).

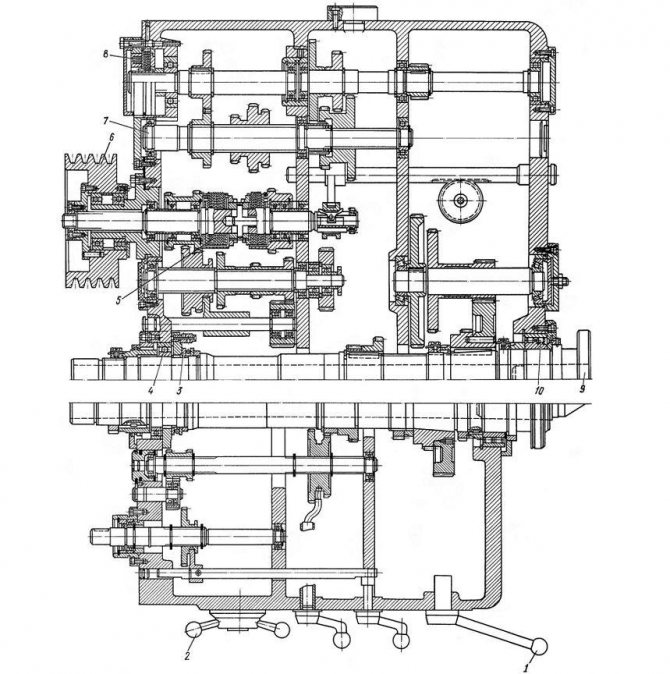

В корпус передней бабки монтируют:

Шпиндельный узел, объединенный со входным шкивом.
Комплекты зубчатых колес (два) – перебор (с передаточным соотношением 1 : и звено, увеличивающее шаги для резьбы.

Повысить производительность работ на станке позволяет отказ от пробного прохода с последующими замерами деталей. Это новшество реализовано в токарном станке ИЖ250ИТВМФ1. Для этого он имеет устройство цифровой индикации (УЦИ). Оно значительно упрощает работу специалиста по расчету глубины резания, соответствующего ей числа оборотов лимба с фиксацией их на экране. УЦИ способствует обеспечению станку высокой точности обработки за счет:

Отражения величины размера (в мм, дюймах) с дискретностью в 0,1 – 100 мкм.
Учета компенсационных поправок, учитывающих изнашивание трущихся пар станочного агрегата и кромки режущего инструмента.

Точный отсчет для поперечной подачи (до 0,005 мм/об) осуществляется механизмом типа «верньер». Это маховик с нониусной шкалой. Коробка подач в состоянии менять скорость резца при нарезании резьбы, точении и остальных операциях. Причем делает это в достаточно широких пределах. Резьба с высокой точностью нарезается при условии прямого подключения ходового винта к гитаре (без участия коробки подачи).

Конструкция и модификации станка

Внешний вид

Функциональное назначение токарных станков модели ИЖ-250 широкое. С их помощью можно выполнять обработку заготовок методом вращения. При этом деталь крепится в цанге, центрах или патроне. Дополнительно предусмотрена возможность формирования резьбы различного типа.

Конструкция оборудования стандартная, но имеет ряд особенностей. К ним относятся широкий диапазон переключения передач и подач режущего инструмента, возможность заранее выставить режим работы, который включится в определенный промежуток времени. Для удобства управления предусмотрен мнемонический механизм. Во время формирования резьбы смазка ходового винта выполняется автоматически.

Кроме этого, существует несколько типов модернизации станка, которые отличаются техническими и эксплуатационными качествами, а также комплектацией.

ИЖ-250ИТВФ1. Оснащен блоком цифровой индикации. С его помощью можно существенно повысить производительность труда, так как рабочий не тратит время на измерение фактических размеров обрабатываемой детали;
ИЖ-250ИТП. Предназначен для выполнения грубой обработки. Эта модель изготавливается только по особому заказу.

Во всех типах оборудования установлен редуктор с двенадцатью скоростями. Для привода применяются клиновые ремни повышенной надежности. Переключение блока шестерен происходит при смещении дисков, в которых есть отверстия под фиксирующие пальцы.

Повышение точности формирования резьбы осуществляется с помощью механизма-верньера, установленного на станок ИЖ-250. Дополнительно предусмотрена схема соединения гитары с ходовым винтом. Он позволяет повысить точность обработки.

Наибольшую популярность станки этой серии получили для комплектации производственных линий, специализирующихся на приборостроении. Это обусловлено возможностью индивидуальной комплектации и изменением некоторых параметров станка при заказе на заводе-производителе.

Устройство

Паспорт модели 250ИТВМ содержит информацию о главных действующих модулях установки – приводе, обеспечивающем вращательный момент резца, вторым элементом является электрическая схема. Последняя используется преимущественно для осуществления ремонтных работ либо в качестве основного средства качественной установки дополнительных модулей.

Электрическая схема станка

Привод функционирует благодаря 12-скоростному редуктору, который позволяет работать на необходимой скорости с возможностью предварительной настройки для последующего запуска

Важное назначение имеют клиновые ремни, которые в этом агрегате допускается менять без громоздкой разборки основных элементов

Механизм плавного переключения скоростей работает по следующей схеме:

С поворотом маховика происходит смещение двух селекторных дисков.
Внутри дисков моментально меняется комбинация отверстий, получившееся смещение полностью соответствует предполагаемой передаче, которую хочет включить рабочий.
Отверстия соответствуют фиксирующим рычагам, обеспечивающим переключение необходимой скорости.
Рукоять оттягивается, что сопровождается небольшим притормаживанием шестеренок, после чего происходит изменение передачи.

Как правильно приобрести?

Оформить покупку бюджетного станка ИЖ 250 в первоначальном варианте конструкции практически невозможно на первичном рынке. Дело в том, что за многие годы модернизации оборудования конструкторы внесли большое количество мелких и больших изменений в компоновке модели.

Если потенциальному покупателю нужно приобрести оборудование по сравнительно доступной цене, находящееся в нормальном состоянии, рекомендуется купить его на специализированных досках объявлений. Одной из таких площадок является Авито — здесь практически всегда можно найти привлекательные предложения от частных продавцов или производственных предприятий.

При оформлении покупки мы рекомендуем обратить ваше внимание на следующие особенности:

силовой агрегат должен выдавать максимальные паспортные обороты. Для проверки этого показателя следует подключить станок к трехфазной электросети и провести пробный запуск на всех скоростях. Признаком проблемной работы электрического двигателя является отсутствие возможности достичь максимальных оборотов, а также заметный перегрев корпуса мотора при работе на минимальной нагрузке;
обязательно проверьте правильность остановки б/у агрегата. Очень часто в конструкции ломается механизм, расположенный в фартуке

Признаком его выхода из строя является недостаточно жесткий упор при остановке работы силового агрегата;
перед оформлением покупки следует обратить внимание и на приводные ремни. На их поверхности не должны находиться абразивные продукты, выделяемые в результате износа

Если вы обнаружили стружку, это первый признак того, что ремни придется обязательно заменить на новые. Вторым признаком можно считать повышенную шумность, определяемую по нехарактерному свисту;
проверьте правильность работы коробки подач. Внутренняя начинка также не должна иметь никаких следов абразива.

Мы не рекомендуем оформлять покупку оборудования по предоплате или наложенному платежу, если продавец не согласился на возврат при обнаружении неисправностей, не указанных в объявлении.

Лучший способ проверки — отправиться к продавцу вместе с опытным токарем и попытаться проверить все режимы работы. Только квалифицированный специалист сможет обнаружить наличие проблем в конструкции механизмов и сбросить цену, либо отказаться от покупки в целом.

Проблемы в эксплуатации и правила безопасности

Факторами, которые влияют на качество точения, являются:

некорректное затачивание режущих деталей станка;
неправильный подбор режима эксплуатации;
несоответствие осей центров в процессе работы в центрах в связи с отклонением задней бабки при поперечном перемещении;
непрочная фиксация резца;
плохое крепление шпинделя.

Токарным операциям с металлическими заготовками могут сопутствовать опасные явления и факторы:

электричество;
стружка и кусочки металла;
нагревание обрабатываемых заготовок и оборудования;
движущиеся детали и механизмы;
недостаточное освещение рабочей зоны;
возникновение отблесков.

Чтобы обеспечить безопасность на станке есть защитные кожухи и ограждения рабочей зоны, гитары, вращающихся частей. В момент выполнения токарных операций запрещено снимать защитные ограждения

Важно соблюдать чистоту рабочего места и оборудования. А также обязательно одевать спецодежду – костюм, закрывающий тело от возможного попадания металла, и защитные очки

Перед началом работы обязательно нужно проверить чистоту рабочей зоны, надеть спецодежду и защитные аксессуары, проконтролировать наличие защитных устройств станка, смазку деталей и исправность оборудования. В том числе настроить освещение.

Технические характеристики

Массогабаритные показатели, а также отдельно взятый конкретный параметр механики, уровня точности — могут отличаться у разных модификаций. Данные базовой модели выглядят следующим образом:

масса 1180 кг;
питание от трехфазной сети переменного тока 380В;
мощность электродвигателя главного привода 3 кВт;
количество двигателей в системе — 3 (станции смазки, системы охлаждения, главного привода);
суммарная мощность электроприводов — 3,21 кВт;
габариты системы 1790х810х1400 для длины, ширины, высоты соответственно;
обороты ходового вала, на шпинделе от 25 до 2500 в минуту;
максимальный диаметр прутка — 24 мм;
максимальный диаметр болванки при обработке над резцедержателем — до 168 мм;
максимальный габарит болванки над станиной — 240 мм;
максимальное смещение пиноли — 85 мм.

Станок обеспечивает точность обработки, соответствующую требованиям ГОСТ-В.

Отдельные отличные от базовой модели параметры модификаций:

модель ИТВМФ1 имеет массу 1290 кг, ИТВМ03 — 1040 кг;
класс точности у ИТПМ — П.

Несмотря на некоторые незначительные отличия, все без исключения модели семейства оснащены роботизированной механикой редуктора для регулировки скорости главного вала, удобной схемой подготовки системы для другого вида выполняемых работ (в том числе, в ходе осуществления текущей операции).

Особенности конструкции станков ИЖ 250 ИТВМ

Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности. Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.

Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла. Станина станков ИЖ 250ИТВМ.01, ИЖ 250ИТВМ.Ф1, ИЖ 250ИТВМ.03 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы. Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении. Это отличные правопреемники станков ИЖ 1И611П.

Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни.При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение.В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы. Станок ИЖ 250ИТВМ Ф1 оснащен системой цифровой индикации (СЦИ).

осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
вводить компенсацию износа инструмента.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта.Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.

Обзор токарного станка ИЖ-250: конструкция, модификации, характеристики

Токарные станки серии ИЖ-250 изготавливаются Ижевским . Они представляют собой одну из последних модификаций этого типа оборудования и предназначены для комплектации серийных производственных линий и мастерских.

Конструкция и модификации станка

ИЖ-250ИТВФ1. Оснащен блоком цифровой индикации. С его помощью можно существенно повысить производительность труда, так как рабочий не тратит время на измерение фактических размеров обрабатываемой детали;
ИЖ-250ИТП. Предназначен для выполнения грубой обработки. Эта модель изготавливается только по особому заказу.

С помощью закрытого фартука оператор может осуществлять поперечные и продольные подачи. Это выполняется вручную или при задействовании механизма, соединенного с ходовым валиком.

Технические характеристики оборудования

Для изучения оборудования необходимо детально ознакомиться с его описанием. Основные параметры и особенности эксплуатации подробно изложены в паспорте оборудования. Но для первичного анализа возможностей станка следует знать его основные характеристики.

В зависимости от комплектации и модели станок может обладать массой 1180 кг или 1290 кг. При этом его габариты составляют 179*81*140 см и 179*95,5*159 см соответственно. Максимальный диаметр обкатываемой детали, закрепленной над станиной, не может превышать значения 24 см. При монтаже заготовки над суппортом показатель этого значения ограничен 16,8 см. Предельная длина детали составляет 50 см. Высота оси центров – 15 см.

Токарный станок ИЖ-250 имеет следующие характеристики шпинделя:

диаметр отверстия – 25 мм. Это дает возможность устанавливать пруток размером 24 мм;
число ступеней прямого и обратного вращения одинаково и равно 18;
частоты вращения шпиндельной головки варьируются от 63 до 3150 об/мин;
на шпиндель может воздействовать допустимый крутящий момент 4 Нм.

Параметры подач:

максимальное значение длины хода каретки – 50 см;
значение продольного смещения при совершении одного оборота лимба – 20 мм;
суппорт может перемещаться в поперечном направлении на 17 см;
верхние салазки смещаются на 12 см;
есть возможность формирования метрической и дюймовой резьбы. Питчевые не нарезаются.

Описание задней бабки:

смещение пиноли возможно на расстояние не более 85 мм;
цена деления пиноли – 1 мм;
в поперечном направлении пиноль смещается на ±10 мм.

Для формирования основного движения установлен электродвигатель мощностью 3 кВт. Его необходимо подключать к трехфазной электросети 380 В. также в конструкции предусмотрены силовые агрегаты для обеспечения работы системы охлаждения и смазки. Суммарная потребляемая мощность составляет 3,21 кВт.

Долгий срок эксплуатации во многом обеспечивается благодаря чугунной станине. Ее направляющие проходят обработку токами высокой частоты, что положительным образом сказывается на отсутствие шероховатостей.

Пример восстановления работоспособности модели станка ИЖ-250:

stanokgid.ru

Коробки скоростей и подач станка

Коробка скоростей станка 1М63 располагается в передней части левой стороны станины. С главным электродвигателем коробка скоростей связана при помощи клиноременной передачи, передающей вращение на ее приводной шкив. Регулировка скоростей, реализованная в станке данной модели по ступенчатой схеме, осуществляется за счет того, что в зацепление вводятся различные шестерни, составляющие внутреннюю конструкцию коробки.

По очереди переключая такие шестерни, можно выбрать одну из 22 скоростей вращения шпиндельного узла. В паспорте станка указано 24 скорости, но две из них перекрываются. Значительно увеличить КПД станка и снизить шум при его работе можно, если проводить обработку на одной из шести самых высоких скоростей.

Коробка скоростей станка (нажмите, чтобы увеличить)

Для изготовления зубчатых колес, составляющих коробку скоростей данного токарно-винторезного станка, используется высококачественная инструментальная сталь, подвергаемая специальной термообработке. Устанавливают данные колеса на шлицевых валах, в опорах которых используются шариковые и роликовые подшипники. Устройство и технические возможности коробки скоростей станка 1М63 позволяют менять движение суппорта на обратное и увеличивать шаг нарезаемой резьбы в четыре раза или в шестнадцать раз. Для этого в конструкции коробки скоростей предусмотрены специальные механизмы.

Коробка подач 1М63 (нажмите, чтобы увеличить)

Коробка подач токарно-винторезного станка 1М63 выполнена по двухосной схеме и в закрытой компоновке. Так же, как и коробка скоростей, данный узел станка работает за счет введения в зацепление разных по своим параметрам зубчатых колес, что осуществляется посредством специальных рукояток управления.

Технические характеристики станка 250ИТВМ

Наименование параметра	250ИТВМ.01	250ИТВМ.03	250ИТВМФ1
Основные параметры
Класс точности по ГОСТ 8-82	В	В	В
Наибольший диаметр заготовки обрабатываемой над станиной, мм	240	240	240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	168	168	168
Наибольший диаметр заготовки устанавливаемой над станиной, мм	300	300	300
Наибольшая длина заготовки (РМЦ), мм	500	750	500
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	25	25	25
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	24	24	24
Количество ступеней прямого вращения шпинделя, об/мин	21	21	21
Частота прямого вращения шпинделя, об/мин	25..2500	25..2500	25..2500
Количество ступеней обратного вращения шпинделя, об/мин	21	21	21
Частота обратного вращения шпинделя, об/мин	25..2500	25..2500	25..2500
Размер внутреннего конуса в шпинделе, М	Морзе 4	Морзе 4	Морзе 4
Конец шпинделя по ГОСТ 12593-72	4	4	4
Допустимый крутящий момент на шпинделе, Нм	1051,90	1051,90	1051,90
Подачи
Наибольшая длина хода каретки суппорта, мм	500	500	500
Цена деления лимба продольного перемещения суппорта, мм	0,1	0,1	0,1
Продольное перемещение за один оборот лимба, мм	20	20	20
Наибольшее поперечное перемещение суппорта, мм	165	165	165
Цена деления лимба поперечного перемещения суппорта, мм	0,05	0,05	0,05
Поперечное перемещение за один оборот лимба, мм	3	3	3
Наибольшее перемещение верхних салазок суппорта, мм	120	120	120
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об	0,01..1,8	0,01..1,8	0,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об	0,005..0,9	0,005..0,9	0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	нет	нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм	0,2..48	0,2..48	0,2..48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых	24..0,5	24..0,5	24..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных	0,2..12	0,2..12	0,2..12
Количество нарезаемых резьб питчевых	нет	нет	нет
Дискретность УЦИ по координатам X/Z. мм	—	—	0,001/ 0,005
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82	Морзе 3	Морзе 3	Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79	Морзе 3	Морзе 3	Морзе 3
Наибольшее перемещение пиноли задней бабки, мм	85	85	85
Цена деления линейки перемещение пиноли, мм	1	1	1
Цена деления лимба перемещение пиноли, мм	0,05	0,05	0,05
Поперечное смещение пиноли, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	3	3	3
Электродвигатель главного привода, кВт/ об/мин	3/ 1410	3/ 1410	3/ 1410
Электродвигатель станции смазки, кВт/ об/мин	0,09/ 1350	0,09/ 1350	0,09/ 1350
Электродвигатель насоса охлаждения, кВт/ об/мин	0,18/ 2730	0,18/ 2730	0,18/ 2730
Насос охлаждения (помпа)	ПА-22	ПА-22	ПА-22
Суммарная мощность электродвигателей на станке, кВт	3,27	3,27	3,27
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм	1790_810_1400	2005_810_1400	1790_810_1400
Масса станка, кг	1180	1240	1190

Список литературы:

Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации 250ИТВМ.00.000 РЭ, 2000 Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации электрооборудования 250ИТВМ.00.000 РЭ1, 2000

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
