Трубопрокатный станок

При прокатывании длинномерных труб на станке смещают центр движения. За счет подобного смещения между вальцами образуется кривая. Один ролик давит изнутри радиального контура, а два других – образуют внешний контур будущего изделия.

Конструктивно подобное устройство выполняется на прочной опоре, изготавливаемой из швеллера. Нижние ролики располагаются в подшипниках. Обычно расстояние между ними не меняется (существуют варианты станка, где изменив расположение нижних роликов, создают другой радиус проката).

Сверху располагается верхний валик. Его можно перемещать по высоте. Двигая опорную часть по резьбе вниз, можно развивать значительные усилия. Они будут действовать на трубу в процессе прокатывания.

Чтобы совершать прокатку, нужно прилагать дополнительные протягивающие усилия в продольном направлении. Для этой цели устанавливается рукоятка. Вращая ее, можно заставить трубу двигаться в ту или другую сторону.

Для самостоятельного изготовления можно пойти другим путем. Из листа толщиной 2…4 мм вырезают стенки устройства, где устанавливают валики.

Самое сложное – это изготовить боковины, внутри которых располагаются:

1. Опорные валы – 2 шт.
2. Прижимной вал, размещенный на соответствующем устройстве.
3. Рукоятка, позволяющая производить прокатывание профильной трубы.

Промышленные станки изготавливают с ручным или электрическим приводом. При изготовлении электрифицированного станка обязательно предусматривают возможность реверса. Тогда прокатывать можно, заставляя длинномер двигаться в обоих направлениях.

Изготовление трубогиба своими руками

Простейший трубогиб изготавливается сравнительно несложно. Нужно приобрести:

• подшипники № 206;
• корпуса подшипников;
• валы Ø 35 мм из закаленной стали HRC 40…45 (подходят под внутренний размер подшипников);
• велосипедные звездочки одинакового диаметра;
• педаль от велосипеда;
• ходовой винт с гайкой;
• швеллер № 8;
• швеллер № 6;
• болты М8 с гайками;
• полоса 40 мм, толщиной 4 мм.

Для изготовления нужно использовать:

1. Электродрель.
2. Напильник.
3. УШМ с отрезными и зачистными дисками.
4. Сварочный аппарат.
5. Набор гаечных ключей.

Пошаговое изготовление станка

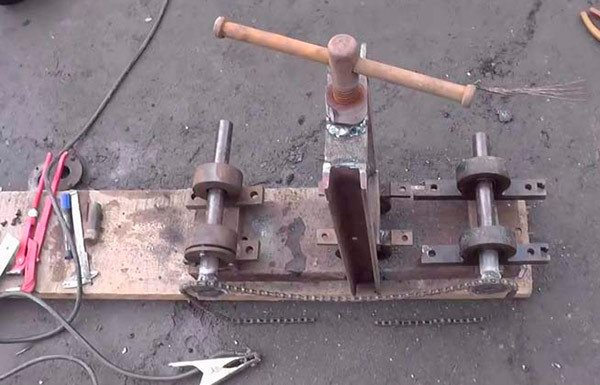

Подготовив набор комплектующих, приступают к изготовлению. Общий вид станка. Он устанавливается на брус 100·50 мм.

Все детали раскладываются на видном месте. Предварительно проверяется работоспособность подшипников и ходового винта.

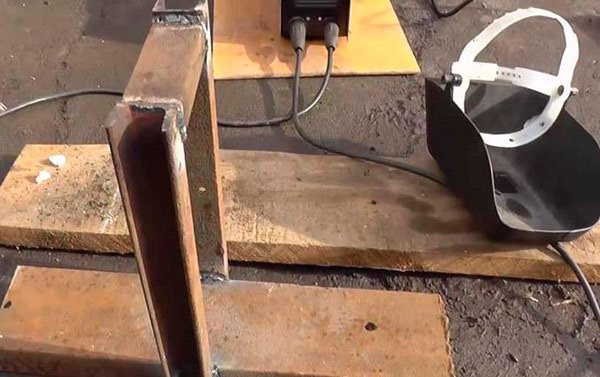

Вырезаются заготовки из швеллеров. Из них сваривается вертикальная стойка, устанавливаемая перпендикулярно к опорному швеллеру.

Сверлится отверстие под ходовой винт. К нему приваривают гайку. Потом вкручивают винт. Сверху варят поперечину, она понадобится для перемещения винта по резьбе.

По опорному швеллеру перемещают подшипники. Они предварительно установлены в корпуса. Внутрь вставлены валы. К одному из торцов приваривают цепные звездочки.

К одному опорному валу приваривают велосипедную педаль. Вращая ее в ту или другую сторону, можно заставить перемещаться трубу в нужном направлении.

Изготовив прижимной механизм, производится проверка расположения всех элементов. Стараются установить их согласно чертежу, представленному ранее.

Установив детали по месту, их приваривают. Наступает черед проверить работоспособность устройства.

Ставят трубу и прокатывают ее в обе стороны. Нажима сверху еще нет, проверяется, насколько легко перемещается труба.

Поворачивая винт, прижимают нажимной валик вниз, продавливают трубу. Сместив прижимной валец, прокатывают трубу. После каждого прохода смещают валик вниз. Периодически вынимают деталь и сравнивают ее с шаблоном.

Изготовив станок, можно приступать к изготовлению теплиц и парников, в основе которых используют профильные трубы. Ниже показаны образцы и дана информация, как сделать подобные сооружения.

Область применения металлической вальцовки

Вальцовая гибка металла используется в разных отраслях. К ним относятся:

• сборка механизмов,
• производство рекламных конструкций,
• строительство,
• коммунальное хозяйство,
• создание оригинальных украшений,
• дизайн интерьеров.

А также многое другое. В зависимости от назначения материалами для деформируемых заготовок могут выступать сталь, алюминий, медь, латунь, титан и другие металлы и сплавы.

Качественная вальцовка нержавеющего листа на заказ

Наш цех металлообработки работает с заготовками из всех вышеперечисленных материалов, в том числе с листовой нержавеющей сталью. Предлагая заказать у нас гибку металла на вальцах, мы гарантируем:

• качественную и равномерную деформацию проката,
• обработку изделий больших длин и толщин;
• отсутствие трещин, заломов и других неприятных последствий неправильной вальцовки,
• выполнение вашего заказа точно в срок.

Область применения листовой вальцовки

Вальцовка листовой стали — удобный и малоэнергоемкий способ получения пространственных изделий типа конусов или незамкнутых цилиндров из плоских исходных заготовок. По сравнению с иными технологиями производства изделий типа тел вращения (в частности, прессованием или вытяжкой) процессы вальцовки листового металла обеспечивают:

1. Снижение эксплуатационных расходов на оборудование и оснастку.
2. Повышение долговечности инструмента и станков.
3. Сокращение времени на переналадку.
4. Возможность эффективного использования в условиях мелкосерийного и единичного производства.
5. Упрощение регламентных и ремонтных работ.
6. Управление производительностью оборудования.
7. Резкое снижение потерь от брака.

Внедрение процессов вальцовки металла с использованием в качестве исходных заготовок листа или полосы доступно не только небольшим производствам, но даже ремонтным мастерским, а также домашним мастерам. Как будет показано далее, кинематические схемы и конструкция вальцовочных станков для обработки листового материала весьма просты, а для их привода в некоторых случаях не требуется наличие внешних источников энергии.

Принципиальной особенностью вальцовки листового металла является то, что деформирование происходит не одновременно по всей контактной поверхности инструмента. Это хоть и вызывает некоторое снижение производительности оборудования, на самом деле способствует повышению стойкости рабочих прокатных валков. Дело в том, что во время вальцовки деформирующее усилие концентрируется не в точке или прямой (как, например, при вытяжке), а равномерно распространяется по всей поверхности соприкосновения валков с металлом. Поэтому удельные усилия процесса весьма невелики, а для изготовления инструмента не требуется применения дорогих инструментальных сталей.

Любая вальцовочная машина по стоимости существенно меньше гидравлического или механического пресса, а потому окупается уже в течение полугода своего активного использования. Одновременно увеличивается и долговечность: усилие вальцовки нарастает плавно и постепенно, по мере вхождения в зону деформации все новых и новых участков заготовки. Поэтому ударного характера возникновения рабочих нагрузок при вальцовке (даже в холодном состоянии) не наблюдается.

В практике эксплуатации вальцовочных станков никогда не возникает проблем с износом инструмента, поскольку поверхность валков имеет гладкий характер. Соответственно переналадка может сводиться лишь к замене валков на оснастку с иным значением диаметра.

Важно, что в процессе выполнения вальцовки оператор может изменять скорость деформирования металла, что не всегда возможно при других формовочных операциях листовой штамповки. Такое изменение снижает потери от брака

Это интересно: Уникальные свойства металла титан — плотность и температура плавления

Особенности производства вощины с помощью вальцов

Этот аппарат состоит из следующих компонентов: 2 гравированных вала, 2 шестерни, регулировочные болты и основание.

Вальцы помещают в ёмкость с разделительным раствором. Его используют для того, чтобы процесс изготовления был более лёгким: таким образом размягчённый воск не прилипнет к выступам, а на листе будут формироваться только качественные «ямки» требуемой формы.

Этот раствор продаётся в специализированных магазинах, но его можно изготовиться и самостоятельно. Для этого потребуется: жидкая сыта из мёда или раствор из 1 л воды, 100 г жидкого мыла без ароматизаторов и 2 ч. л. глицерина для формирования на поверхности вощины тонкого слоя с запахом, который привлекает пчёл.

Видео: Вальцы для вощины

Процесс производства вощины таков:

Восковый лист укладывают в ванночку.
Этот лист осторожно продвигают к зазору между вальцами и направляют в него.
Рукоятку поворачивают от себя, а вальцы начинают вращаться. Благодаря такому процессу лист полностью будет помещён в зазор и пропущен через него.

Технические характеристики вальцов

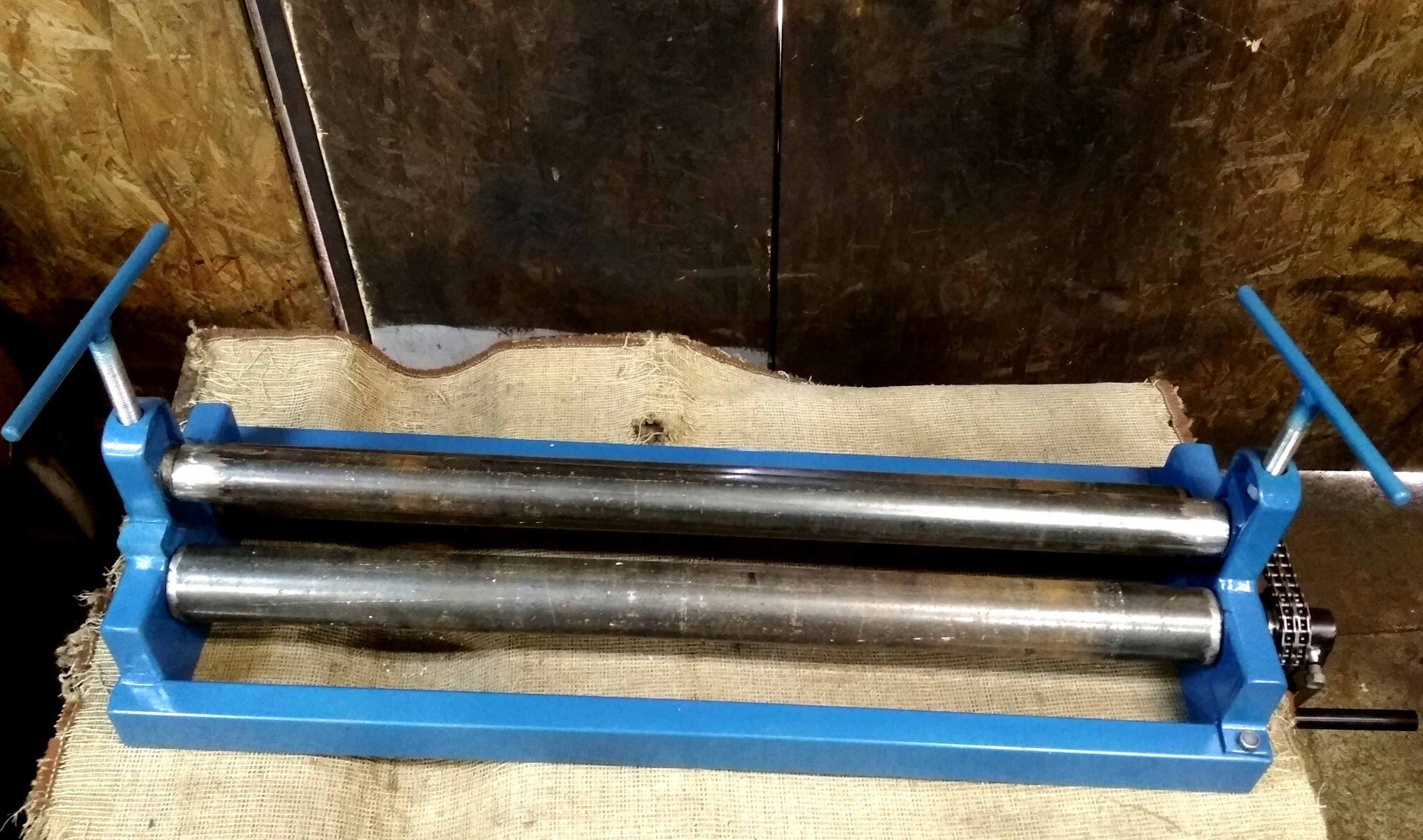

Пример ручной заводской модели станка

Во время проектирования самодельных ручных вальцов трехвалковых необходимо учитывать требуемые эксплуатационно-технические качества. В качестве основы для анализа можно взять характеристики подходящей заводской модели. Но при этом ее параметры необходимо адаптировать под фактические характеристики самодельной конструкции.

Прежде всего учитываются габариты станка. Они зависят от длины валов и влияют на максимальную ширину обрабатываемых листов. Нужно помнить, что в качестве привода будет использоваться ручной механизм, который необходимо сделать своими руками. Поэтому обычно рабочая ширина вала не превышает 1,2 м. Масса самодельной конструкции скажется только на возможности ее транспортировки.

Кроме этих показателей необходимо учитывать следующие параметры, которыми должны обладать вальцы трехвалковые ручного типа:

• диаметр рабочих валов. Этот показатель влияет на максимально возможный радиус кривизны обрабатываемого материала;
• степень удаленности верхнего вала от нижних направляющих;
• расстояние между нижними валами;
• скорость подачи материалов.

При выборе определенной модели вальцов листогибочных трехвалковых следует точно рассчитать жесткость конструкции. Несмотря на то, что давление в основном оказывается на валы — станина тоже испытывает определенные механические нагрузки. Поэтому к выбору материалов изготовления и схемы этой модели станка необходимо подойти с особой тщательностью.

Радиусная гибка листового металла

Мы регулярно производим радиусные металлоконструкции. Например металлоконструкции для тоннелей метро и других округлых металлических сооружений. Для таких работ можем согнуть стальной лист до 14 мм в толщину и 2000 мм в ширину.

Из менее крупных металлоконструкций, можем изготовить стаканы кровельные круглые и узлы прохода коммуникаций через кровлю.

Объемы проката на вальцах

Наши производственные мощности и штат позволяют прокатывать от 100 тонн в месяц, в зависимости от сложности и срочности заказа.

Вальцовка листового металла, цена

Мы предлагаем выгодные конкурентоспособные цены на гибку листов, так как это наша профильная услуга. Прокат металла на вальцах всегда рассчитывается индивидуально, поскольку учитывается много факторов: толщина и ширина листа, объем заказа, назначение использования листов, а также срочность заказа и дополнительная обработка металла.Иногда заказчикам бывает удобно закупить свой металл, поставка металла также может быть выполнена силами заказчика. Все это влияет на стоимость услуги.

Чтобы получить расчет, отправьте заявку. Наши менеджеры в кратчайшие сроки свяжутся с вами и подготовят смету с ценами на вальцовку листового металла.

4 Популярные марки ручных станков

Современный рынок оборудования для металлообработки способен удовлетворить любые запросы. Каждый может найти нужный ему станок за вполне приемлемую стоимость. Несложно приобрести и недорогую компактную установку для гибки труб своими руками, и профессиональный напольный агрегат для крупного производственного цеха либо скромной частной мастерской.

Популярностью пользуются вальцы следующих производителей:

• Stalex. Любители и специалисты приобретают далее указанные модели вальцовочных механизмов от этого известного производителя – W01-0,8х1000, W01-2х1250, W01-0,8х915, W01-0,8х610, W01-0,8х305. Выбрать нужный агрегат несложно, в его маркировке первая цифра означает толщину листового металла, с которой работает станок, а вторая – его ширину. Вальцовочное оборудование под брендом Stalex изготавливается из высокопрочных марок стали, которые характеризуются высоким уровнем антикоррозионной защиты. На таких станках вы без труда сделаете своими руками множество разнообразных изделий, начиная от труб и заканчивая более сложными деталями.
• METALMASTER. Известные модели – MSR 1215 и MSR 1315 – трехвалковые механизмы высокой надежности. Работать за таким станком очень просто и удобно, никаких спецнавыков не требуется. Чаще всего продукцию METALMASTER покупают владельцы небольших мастерских, в которых осуществляется изготовление трубы (в том числе и профильной) различного сечения. Валки вращаются от рычага, на агрегатах указанных моделей возможна обработка прутков за счет наличия канавок на роликах.
• Энкор Корвет. Российский бренд, под которым выпускается вальцовочный агрегат Корвет-512. Станки под этой торговой маркой характеризуются невысокой стоимостью за счет того, что их собирают в Китае, и отличными техническими характеристиками. Корвет-512 позволяет своими руками сгибать трубы из листов толщиной не более 1,5 миллиметров.

Также вы можете купить оборудование других производителей – SAHINLER, JET, SCHWARTMANNS, PRINZING. Станки различаются по своей цене, но все они хорошо справляются со своей основной задачей.

Разновидности

По способу деформации выделяют такие виды станков для гибки листового металла:

1. Ручные, в которых используется сила оператора. За счёт применения рычагов или винтовых механизмов обеспечивается многократное усилие в определённой части листа. Позволяют гнуть на углы до 3600.
2. Гидравлические, в которых сгибание выполняется благодаря механизмам гидравлического типа. Применяются в промышленных целях, обладают высокой производительностью, позволяют создавать равномерную нагрузку вдоль линии изгиба, точно контролировать размеры деталей.
3. Роликовые, позволяющие выполнять гибку по окружности. Универсальны в применении, используются для создания желобов, сложных профилей, кровельных конструкций.
4. Механические, работающие по принципу преобразования крутящего момента от маховика в поступательное движение режущего инструмента.
5. Электромеханические, позволяющие гнуть листы за счёт приложения усилия от электродвигателя через подключённый редуктор посредством цепных передач.
6. Пневматические, применяются пневматические цилиндры, подключённые к компрессорам.
7. Электромагнитные, листы гнутся за счёт формирования электромагнитных сил между рабочей поверхностью и магнитом.

Виды загибочных станков по типу используемых заготовок:

• лёгкие, используемые для прутков диаметром до 2 см;
• тяжёлые, для арматуры с сечением 2–4 см;
• сверхтяжёлые, для прутков 4–9 см.

Изготовление оборудования своими руками

Сделать самостоятельно такое станочное оборудование сможет каждый.

Перед использованием станка для вальцовки металла следует посмотреть обучающее видео

Из каких стройматериалов и как можно это сделать:

1. Первым делом надо взять каркас из труб либо гнутый металлопрофиль, который будет играть роль станины.
2. Далее надо подготовить металлопрофиль П-формы (лучше всего для этого применить закаленную сталь) для создания вертикальной опоры станка.
3. Деформирующий узел агрегата для вальцовки необходимо установить в открытой (сверху) части металлопрофиля. Закрепить его можно при помощи струбцины, на которой имеется резьба.
4. Под станиной нужно закрепить низ металлопрофиля П.
5. Далее надо взять передаточную цепь, без которой станок не будет функционировать, и монтировать её на звёзды. Надо очень хорошо натянуть цепь и провести проверку легкости её хода.
6. Теперь надо монтировать ручку подачи и прикрепить к станине весь механизм, применив подшипники качения.

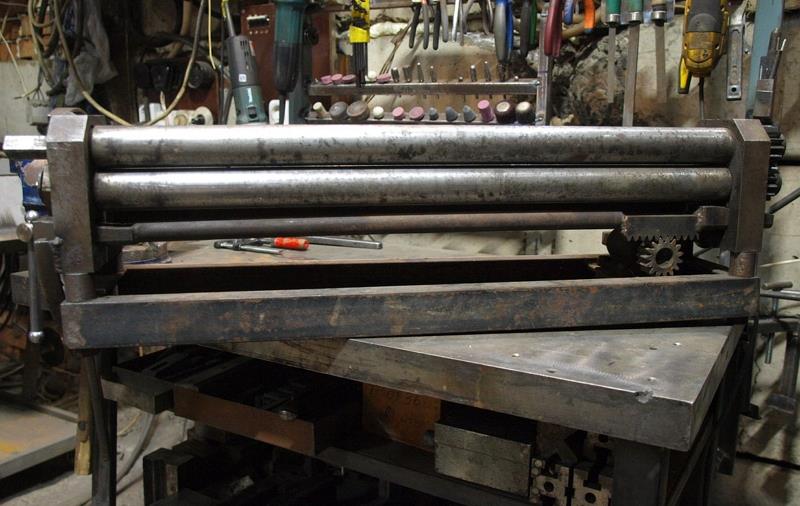

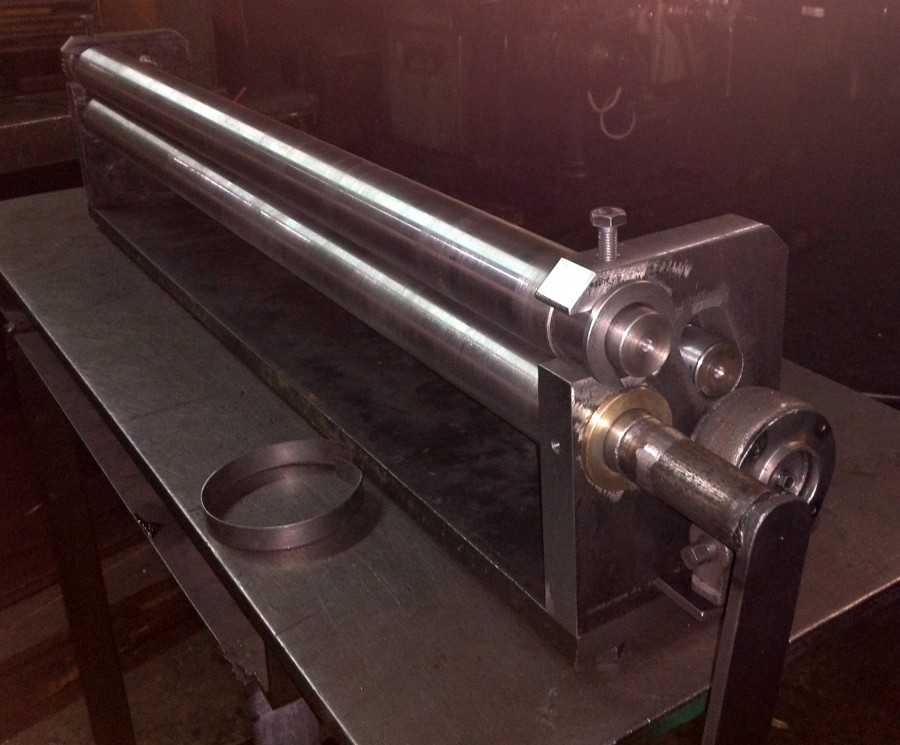

Станок готов

Важно правильно продумать в его конструкции особый механизм, который даст возможность проводить регулирование зазора между вальцами. Тогда получится обрабатывать металлы различной толщины

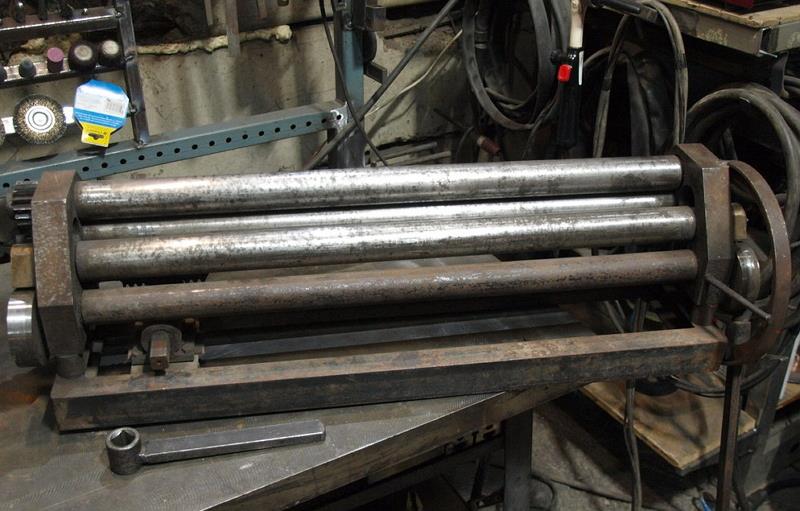

Можно сделать самостоятельно и наиболее сложные вальцы. Главное, подготовить чертежи станочного оборудования и соблюдать инструкцию.

Изучив чертежи самодельных станков, несложно сделать оборудование, которое идеальным образом подойдёт и поможет решить поставленные задачи.

Изогнутая профильная труба находит широкое применение в строительстве различных конструкций. Гнутый профиль придает крыше обтекаемую форму, эстетически привлекателен при строительстве арочных конструкций, проемов, выдерживает серьезные динамические нагрузки. Купить профиль необходимого диаметра не представляет проблемы. Придать прямолинейной металлической профильной трубе нужный изгиб без использования специальной техники невозможно.

Согнуть профиль можно вручную, используя газовую горелку и прикладывая физическое усилие. Но даже для такой простой операции необходимо трубу прочно закрепить, выбрать безопасное место для проведения нагрева, приспособить рычаги для приложения усилия. Еще труднее сделать несколько симметрично изогнутых профилей.

Решается эта задача использованием специальной методики – вальцевания профильной трубы.

Вальцы. Устройство и принцип работы

Вальцы – устройство для переработки различного материала, применяющееся в пищевой и непищевой промышленности для перетирания муки, теста, штамповки, формирования и отрезания продукции, а так же для деформирования металлических поверхностей в металлообрабатывающей промышленности.

Само слово «вальцы» имеет немецкое происхождение и означает «каток». Вальцы и в самом деле представляют собой раскатывающее устройство с гладкой или рифленой поверхностью, оставляющей отпечаток на материале, который при запуске вальцов проходит между ними и подвергается деформации.

Вальцы вращаются в противоположных направлениях, позволяя захватывать и обрабатывать материал одновременно. Основным устройством вальцов являются валки, которые благодаря своему ассиметричному расположению позволяют обрабатывать листовой материал аккуратно и предельно точно, оставляя ровный след или гладкую поверхность. Вальцы работают с материалами различной плотности, что делает работу оператора удобной и эффективной.

Конструкция вальцов включает следующие элементы:

1. Основание, выполненное из стали или другого металла для поддержания устойчивости конструкции и размещения основных рабочих деталей станка;
2. Щечки, служащие для закрепления вальцов;
3. Откидная балка, воздействующая на опору для равномерного распределения нагрузки;
4. Прижимной вал, под действием которого материал проходит обработку давлением;
5. Опорные валы поддерживают материал и не дают ему выскользнуть в процессе обработки. В качестве опоры могут выступать и три вала, в случае если конструкция станка четырехвалковая.
6. Стяжные шпильки, помогающие надежно закрепить валы;
7. Прижимной винт, с помощью которого происходит прижимание материала и его затягивание внутрь вальцов;
8. Приводная рукоятка, с помощью которой вальцы приводятся в движение. На автоматических моделях станка, управление осуществляется с помощью электропривода.
9. Фиксирующие гайки, надежно закрепляющие вальцы в щечках устройства;
10. Кожух, обеспечивающий доступ к внутренним механизмам станка.

Работают вальцы по следующему принципу:

1. Прижимные винты поднимаются вверх, чтобы установить прижимной вал на требуемую высоту;
2. Параллельно валам располагается вальцуемый лист;
3. Положение прижимного вала регулируется с помощью вращения прижимных винтов;
4. При вращении приводной рукоятки вальцы приводятся в движение, и материал прокатывается по всей плоскости вальцов;
5. Готовую заготовку извлекают с помощью поднятия прижимного вальца путем вращения прижимных винтов.

Если вальцы автоматические, то вращать рукоятку не надо, они приводятся в движение с помощью компьютерной системы управления, где на экран вычислительного устройства выводятся все требуемые показатели, которые легко отслеживать в процессе работы.

Вальцы успешно применяются на производствах любого масштаба. Металлургическая и машиностроительная промышленность использует вальцы листогибочного и прокатного плана. Ведь вальцы становятся незаменимы при изготовлении труб любого диаметра, как для водопроводных, так и для вентиляционных систем. Химическая и резинотехническая промышленность так же успешно применяет вальцы в качестве устройства, которое перерабатывает полимерные материалы и изготавливает большой ассортимент продукции. Здесь наиболее распространены листогибочные, дробильные и рафинирующие вальцы. Дробильные вальцы становятся незаменимым оборудованием при обработке муки и любых пищевых продуктов.

Таким образом, можно отметить, что вальцы, имея незамысловатую конструкцию и достаточно легкую систему управления, являются производительным оборудованием, которое пользуется широким спросом во всех промышленных областях.

Производители

Особой популярностью пользуются следующие производители:

1. Metalmaster — модели от этой компании выделяются своей надежностью, долговечностью. Дают возможность работать с металлическими листами, арматурой, трубами. Известные модели – MSR 1215 и MSR 1315.
2. Stalex — еще одна известная компания, оборудование от которой ценят покупатели. Применяется во время обработки листов разной толщины. Корпуса этого оборудования изготавливаются из прочных марок стали, которые имеют повышенный показатель коррозийной устойчивости.
3. Энкор Корвет. Не подходят для серийного производства из-за низкой надежности, однако для небольшой мастерской являются хорошим вариантом.

Одновременно с этим покупатели выделяют такие компании, как JET, PRINZING, SAHINLER, SCHWARTMANNS

Важно учитывать технические характеристики и возможности оборудования

Вальцы для металла

Чтобы придать цилиндрическую форму листовому металлу, без вальцовочного станка обойтись просто невозможно. Вальцы для трубы наиболее часто применяются при изготовлении систем водостока. Вальцовочные машины с ковочными цилиндрами осуществляют холодную гибку металлических заготовок и относятся к категории ротационных моделей. Это оборудование можно применять для работы с тонколистовой сталью, толщиной от 0,1 до 120 мм. Можно также выполнять обработку пластичных металлов, резиновых смесей и пластмассы.

Выбирается вальцовочная машина в зависимости от толщины материалов. Вальцы двухвалковые состоят из двух параллельно расположенных валов. Верхний с небольшим диаметром сечения зачастую изготавливают из высокопрочной стали, а нижний, с большим диаметром сечения, состоит из стали с каучуковым покрытием. От того, с какой силой будет давление на трубу, зависит ее диаметр на выходе. Вальцы трехвалковые бывают пирамидальными, то есть симметричными, и асимметричными. Сегодня они очень востребованы на производстве вентиляционных воздуховодов, водостоков круглых форм, радиусных деталей. Трехвалковые фальцы используют для обработки медных, железных, стальных, цинковых и других материалов.

Четырехвалковые имеют дополнительный валок внизу, упрощающий процесс вальцовки.

Между верхним и нижним цилиндрами укладывается лист раскаленного металла, подгиб передней части которого выполняется при помощи гибочного вала. В процессе фальцовки лист металла постепенно закругляется.

Самые используемые вальцы – 3-х и 4-х валковые, имеют между собой такие отличия:

1. Трехвалковые.

• лист тоньше 6 мм проскальзывает между валами;
• скорость прокатки металлического листа не должна превышать 5 м/мин;
• точка зажима листа не имеет точных координат за счет чего управлять станком сложнее;
• низкая стоимость.

1. Четырехвалковые:

• все вальцы обеспечивают между собой надежное сцепление и вероятность выскальзывания листа минимальна;
• скорость прокатки может быть больше 6 м/мин;
• процесс работы автоматизирован, оператору необходимо только ввести параметры работы станка;
• завышенная цена.

По способу сгибания вальцы делят на:

• дорновые. Они способны выполнять деформацию тонкостенных труб;
• сегментные. Трубы сгибаются под действием отдельного сегмента, который и вытягивает трубу;
• пружинные. Наличие пружины, которая сгибает пластик без его деформации. Это ручной метод обработки материалов;
• арбалетные. Они предназначены для труб определенного диаметра.

Несложный вариант самостоятельного изготовления вальцов

Анализируя простоту конструкции и работы валковой машины, многие ошибочно полагают, что собрать данное устройство собственноручно не представляется чем-то сложным. Это не совсем так. Все это потому что большую часть необходимых составляющих частей необходимо будет вытачивать самостоятельно. Если мастер имеет начальные навыки в токарном деле, можно смело пробовать собрать станок вальцовочный на ручной тяге в домашних условиях.

Для этой цели понадобиться:

1. Штыри из металла разного диаметра.
2. Швеллер.
3. Подшипники.
4. Болгарка.
5. Сварочный агрегат.
6. Валы.
7. Токарное устройство.

Далее последует непосредственно сам процесс сборки валковой машины:

• Швеллер нужен для того, чтобы сварить из него станину – платформу для будущего вальцовочного станка.
• Рама для валкового устройства изготавливается в форме буквы «П» и тоже из швеллера. Далее к ней привариваются арматурные ограничители, отвечающие за стойку прижимного вала.
• После этого необходимо изготовить три вала, смонтировать их на подшипники и закрепить на уголки, вставлены в основание.
• Расположение вала будет изменяться с помощью штыря с резьбой, закрепленным снизу шайбой.
• Вал, что сверху должен свободно оборачиваться на подшипниках.

От длины станковых валов будут зависеть параметры детали, которую необходимо обработать. Размеры расстояния между валами, что снизу регулируется вручную.

Рекомендации при сборке вальцов для станка собственноручно:

1. Нельзя допускать, чтобы появлялись трещины и царапины на металлическом профиле;
2. Не следует растягивать и сжимать платформу в точке, где идет наибольшее напряжение на конструктивную составляющую;
3. Не деформировать элементы перед началом работы.

На данном ручном вальцовочном устройстве, кроме металлических листов, дополнительно можно гнуть еще и трубы.

Видео: станок вальцовочный ручной настольный.

Описание вальцов

Основные рабочие механизмы вальцов – это вращающиеся цилиндры. Раскаленные пласты металла пропускают через цилиндры и, таким образом, происходит гибка металла. Вальцовочные станки, в зависимости от назначения, имеют от 2 до 5 цилиндров, а наибольшее распространение получили 3-х и 4-х валковые модели.

За изгиб деталей отвечает третий задний вал, а радиус закругления, в свою очередь, определяется расстоянием между задним и верхним валом.

Из-за порой очень больших нагрузок вальцы для металла могут ломаться, что приводит к частой замене станков. Во время работы с железом его необходимо неоднократно нагревать, после вальцовочного станка железные пласты отправляют в печь, раскаляют и снова выполняют прокатку. Затем снова нагретые бруски железа отправляются на сортовой станок.

Проходя через вальцы, уменьшается поперечное сечение металла и он удлиняется. Такое действие оказывает высокая температура нагрева металлических изделий и степень давления на них.

Для того чтобы сделать изделие цилиндрической формы, необходимо настроить задний вал параллельно переднему. При изготовлении металлического конуса задний вал надо устанавливать под углом, относительно переднего.

Есть модели вальцовочных станков гораздо проще, обработку металла на них можно выполнять, установив на столе. Такие модели менее функциональны, так как прибор во время работы постоянно надо удерживать на месте. Однако можно использовать крепежные детали – это гораздо упростит процесс вальцевания.

Чем меньше габариты прибора, тем ниже его стоимость. При выборе вальцовочного станка следует учитывать размер наибольшей детали, которая подлежит обработке, и ее толщину.

Современные вальцовочные станки способны выполнять такие функции:

• изгиб труб до 180 °;
• работа с трубами из металла;
• деформация труб разного диаметра.

1 Зачем нужны вальцовочные агрегаты и какими они бывают?

Такие станки применяются на любом современном предприятии для производства из листового металла конических, овальных и цилиндрических изделий. Процедура изготовления подобных конструкций называется вальцеванием. Она дает возможность получать любые трубы, заготовки для последующей штамповки, разнообразные готовые изделия из металла.

Простое вальцовочное оборудование также используется в быту, когда требуется своими руками сделать желоба, дымоходы, трубы, воздуховоды, прочие изделия для кровельных и строительных работ. Современные валковые машины позволяют работать практически с любыми металлами. Они без проблем сгибают листы из нержавеющей стали, легированных и углеродистых сплавов, алюминия, чугуна.

Имеются и модели вальцовочного оборудования, которые работают с поликарбонатными заготовками.

Все описываемые нами агрегаты для гибки листового металла делят на следующие группы:

• ручные;
• электромеханические;
• гидравлические.

Ручной станок может монтироваться на стойке (напольный) либо на верстаке (настольный). Он не имеет механического привода, поэтому для выполнения работ на нем требуется применять мускульную силу. Ручные станки очень просты в использовании. Их элементарная конструкция обеспечивает высокую надежность эксплуатации оборудования на протяжении длительного времени.

Станки с электрическим мотором, оснащенным редуктором, более эффективны в эксплуатации. Они облегчают и значительно ускоряют процесс гибки труб. Электромеханический агрегат устанавливается стационарно в соответствующем цехе предприятия и применяется для обработки металла толщиной до 4 миллиметров.

Гидравлическое оборудование относится к тяжелому классу. Оно используется для изготовления труб и иных конструкций в промышленных масштабах на энергомашиностроительных, судостроительных и машиностроительных комбинатах. По своему техническому потенциалу гидравлический станок превосходит электромеханический и ручной в несколько раз. На гидравлике можно производить трубы из листов металла толщиной до 8 миллиметров. Нередко гидравлическое оборудование оснащается программным управлением.

Преимущества и недостатки гибочных станков

Как и любое оборудование для гибки обладает рядом достоинств. К ним можно отнести — прочность получаемых готовых деталей. Применение станков для гибки позволяет формировать детали без применения сварки и резки. После выполнения операции гибки, в месте ее выполнения снижается вероятность появления коррозионных явлений.

Расчет усилия гибки позволяет создать прочное изделие

Применение гибочных станков позволяет создавать цельные конструкции, причем в составе такого изделия возможно получение разносторонних гибов и углов. Но, надо понимать и то, что гибочное оборудование довольно дорого стоит. Операции по изгибу листов обладают высокой трудоемкостью, особенно если эти работы выполняют на оборудовании, предназначенном для ручных работ. Но перечисленные недостатки с лихвой компенсируются качеством получаемых изделий.

Что могут валковые станки

Функции применения валков достаточно обширны. Применяются для изготовления конусов, первичного загиба, выполнить подгибку, гибку и прогиб любой сложности. Приобретают вальцы и для изготовления технической резины и на химических заводах, разной загруженности и направленности. Их используют для обработки полимеров и выпуска готовой продукции. Область применения очень и очень обширна.Используют материалы, сталь, цинк, железо, реже медь. Это полностью зависит от задач и специфики поставленных задач. Около 80 процентов используются в тяжелой металлургической промышленности. Вальцы листогибочные выпускаются в нескольких модификациях. Надежными, очень производительными считаются четырехвалковые станки. Не особо сложны в обслуживании, оборудуются улучшенной системой регулировки протяжки металла.Вальцовочные станки, выпускаемые современными производителями, имеют огромную область применения. Подойдут небольшим цехам и крупным производствам. Не крупным производителям лучше всего подойдет механический вальцовочный станок с ручным приводом. А если объём выпускаемой продукции довольно большой, лучше остановить выбор на электромеханической валковой машине. Оба варианта прослужат при должном отношении, бережном уходе, очень длительный срок. Оптимальный вариант вальцовочного станка под масштабы своего бизнеса не составит труда подобрать на известном сайте.

2 Оборудование – схемы устройств и особенности

Станки для вальцевания в основном универсальны и очень просты в управлении. Да и при желании можно собрать такую машину своими руками. Конечно, если речь идет о производстве, то лучше потратиться и купить профессиональное оборудование, а вот в быту такой самодельный станок станет незаменимым помощником без ощутимых финансовых затрат. Рабочие элементы делаются только из высокопрочных материалов, что положительно сказывается на их эксплуатационном сроке.

Принцип работы этих машин основывается на процессе «обкатки» листового материала вокруг валка, расположенного сверху, а за счет перемещения боковых валков можно регулировать диаметр обечайки.

Стоит отметить, что абсолютно все вальцы имеют минимальный радиус и ограничение по толщине обрабатываемого металла. Причем чем толще будет лист, тем меньший радиус изгиба получится на выходе. Увеличив радиус самих валков, нужно быть готовым к тому, что при обработке тонколистовой заготовки на этом оборудовании уменьшится минимальный радиус гиба.

В зависимости от количества валков станки делятся на двух-, трех- и четырехвалковые. Наибольшей популярностью пользуются последние два вида. Трехвалковые вальцы бывают симметричными и асимметричными. В этом случае скорость обработки не превышает 5 м/мин, а лист толщиной менее 6 мм может проскользнуть между рабочими инструментами. Кроме того, точка зажима не имеет точных координат. К достоинствам такого оборудования следует отнести приемлемую стоимость.

Четырехвалковые станки имеют дополнительный вал, что значительно упрощает вальцевание. Скорость обработки может превышать даже 6 м/мин, а вероятность выскальзывания листового материала сводится к минимуму, так как все элементы обеспечивают надежное сцепление между собой. Благодаря полной автоматизации процесса роль оператора незначительна, в его обязанности входит всего лишь ввести нужные параметры. Но, правда, стоимость такого оборудования несколько завышена.

О симметричности.

Выпускаются два различных вида вальцовых машин симметричные и асимметричные

При приобретении на это следует обратить особое внимание. В работе на симметричном вальцовом станке, лист подгибается предварительно только с одной стороны, а на асимметричных предварительная подгибка требуется с обоих сторон, но поочерёдно

Для переработки толстых листов металла используют симметричные. Если обработка изделии не высокой сложности приобретать практичней ассиметричный. Стоимость такого станка будет на порядок ниже. И на качестве обрабатываемого материала это никак не отразится.
