Ручные трехвалковые вальцы своими руками: чертежи, фото, видео

Вальцы для изготовления вощины своими руками

Вальцы для производства вощины

При создании вальцов нужно учитывать следующие детали:

В зависимости от климатической зоны размеры ячейки на сотах варьируются от 5,1 до 5,7 мм, поэтому при выборе размера ячейки обратите на это особое внимание, измерьте эти показатели в сотах вашей пасеки;
Для заготовки вальцов используются алюминиевые валики. По периметру валика должно быть около 46-50 оснований ячеек, это нужно учесть при выборе диаметра заготовок (стандартно диаметр валика составляет до 60 мм, длина – около 280 мм);
Угол ячейки вальцов должен быть максимально приближен к натуральному, который создают пчелы при формировании сотов – это 120 градусов.. На полученные заготовки наносится рельеф ячеек – эта задача является особенно сложной: кто-то использует способ токарной обработки с помощью специальных фрез, кто-то накатывает требуемый профиль по поверхности валика

При помощи специальных шестерен, подшипников и крепежей валики фиксируются на расстоянии 2-4 мм друга от друга

На полученные заготовки наносится рельеф ячеек – эта задача является особенно сложной: кто-то использует способ токарной обработки с помощью специальных фрез, кто-то накатывает требуемый профиль по поверхности валика. При помощи специальных шестерен, подшипников и крепежей валики фиксируются на расстоянии 2-4 мм друга от друга.

При изготовлении вощины валики смазываются специальным раствором, состоящим из глицерина, воды, жидкого меда. Это поможет защитить поверхности валиков от налипающего воска. После окончания работ валики нужно промыть жидким мылом без запаха, тщательно просушить.

Вальцы, оборудование для изготовления трубы из листового металла

Благодаря компактным размерам, вальцы можно использовать где угодно , прямо на строительном объекте, а ручные приборы не испортят полимерное покрытие металла. Для пищевой промышленности применяют вальцы дробильного типа, а для химической — листогибочные, листовальные и другие. Без вальцовочного станка невозможно придать листовому металлу цилиндрическую форму, а вальцы для труб помогают обустроить водосточную систему.

Станки с ковочными цилиндрами нужны для холодной гибки заготовок их металла, также благодаря вальцам можно обрабатывать:. Наиболее распространенные вальцы — это трехвалковые и четырехвалковые.

Почему именно трёхвалковые? Потому, что кинематическая схема четырёхвалковых листогибочных машин с ручным приводом значительно усложняется, а видимых преимуществ от этого получить не удаётся. Самодельные 3-х валковые листогибочные вальцы. Прежде всего, следует чётко ограничить технические возможности проектируемого валкового оборудования.

Так, трехвалковые обладают такими отличительными свойствами:. Если вы приобретаете или изготавливаете станок своими руками для домашних мелких нужд, то желательно, чтобы он имел такие характеристики:.

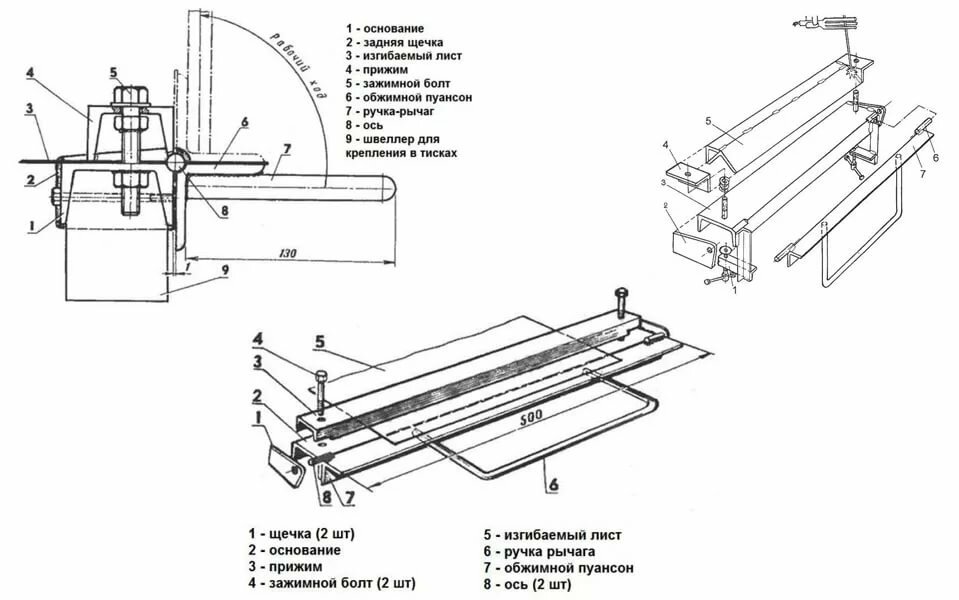

Естественно, собрать станок своими руками будет весьма затратно в плане времени и нагрузки, но если вы планируете его применять для мелких ремонтов, то самодельная сборка будет более экономичным вариантом, чем заводская модель, стоимостью от 20 тысяч рублей и выше. Перед тем как приступить к работе, приготовьте чертеж проекта, материалы и детали. Этапы работы будут следующими:. Вот изделие и готово. Как видите, вальцы можно приобрести в готовом виде, или сделать своими руками, имея на руках требуемый инструментарий, чертежи, и, обладая нужными навыками.

Вальцы представляют собой универсальное оборудование, позволяющее эффективно справляться с листогибочными операциями. Изготовить вальцы своими руками не так уж трудно, но для этого необходимо предварительно познакомиться с серийными моделями, их конструкцией и принципом действия. Вальцы их еще называют листогибочным станком позволяют осуществлять контролируемую пластическую деформацию листов, изготовленных из металла. Работающее по принципу проката, такое устройство оснащается несколькими валами, которые при прохождении между ними металлической листовой заготовки или труб изменяют их конфигурацию.

Серийные модели такого листогибочного оборудования и самодельные вальцы работают по одному принципу и, соответственно, имеют схожую конструкцию. Рассмотрим основные элементы станка. Это несущий элемент, обеспечивающий устойчивость вальцов, а также правильное взаимное положение всех их составных частей.

В их подшипниковых узлах и устанавливаются валы, которых может быть всего два двухвалковый станок , три трехвалковый и даже четыре.

В конструкции большинства вальцов, оснащенных тремя рабочими органами, два нижних валка могут изменять свое положение только в горизонтальной плоскости, а третий — упорный, расположенный сверху, — еще и регулируется по высоте.

Кроме того, верхний валок для снятия готовой детали оснащается механизмом быстрого опрокидывания.

Технические характеристики вальцов

Во время проектирования самодельных ручных вальцов трехвалковых необходимо учитывать требуемые эксплуатационно-технические качества. В качестве основы для анализа можно взять характеристики подходящей заводской модели. Но при этом ее параметры необходимо адаптировать под фактические характеристики самодельной конструкции.

Прежде всего учитываются габариты станка. Они зависят от длины валов и влияют на максимальную ширину обрабатываемых листов. Нужно помнить, что в качестве привода будет использоваться ручной механизм, который необходимо сделать своими руками. Поэтому обычно рабочая ширина вала не превышает 1,2 м. Масса самодельной конструкции скажется только на возможности ее транспортировки.

Кроме этих показателей необходимо учитывать следующие параметры, которыми должны обладать вальцы трехвалковые ручного типа:

• диаметр рабочих валов. Этот показатель влияет на максимально возможный радиус кривизны обрабатываемого материала;
• степень удаленности верхнего вала от нижних направляющих;
• расстояние между нижними валами;
• скорость подачи материалов.

При выборе определенной модели вальцов листогибочных трехвалковых следует точно рассчитать жесткость конструкции. Несмотря на то, что давление в основном оказывается на валы — станина тоже испытывает определенные механические нагрузки. Поэтому к выбору материалов изготовления и схемы этой модели станка необходимо подойти с особой тщательностью.

Наличие трех валов в конструкции является оптимальным. При установке дополнительных компонентов увеличивается степень нагрузки на ручной механизм привода, что является крайне нежелательным для самодельных моделей.

Как изготовить алюминиевую деталь

Изготовление литого алюминиевого шкива пройдет существенно сложнее, но прочность и долговечность такой детали будут намного выше. Следует очень внимательно подходить к каждому шагу, точно соблюдать размеры, следовать рекомендациям.

В качестве сырья будет использован кусок алюминия. Понадобится также:

• плавильный тигель, стальной или керамический;
• муфельная или индукционная печь;
• мелкий песок, глина для формовочной смеси;
• пенопласт для модели.

Последовательность операций следующая:

подготовить формовочную смесь из глины, воды и песка;
вырезать ножом из плотного пенопласта точную модель будущего шкива;
наполнить сделанную из листового металла или досок форму смесью до половины, утрамбовать;
положить модель, покрыть смесью, снова утрамбовать; оставив отверстие для выхода литейных газов;
расплавить в тигле алюминий, осторожно вылить его в отверстие;
после остывания отливки очистить ее от остатков смеси, сточить литник, отшлифовать.

Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения.

ИБ2222 Машина листогибочная трехвалковая для гибки листового металла. Вальцы. Паспорт, схемы, характеристики, описание

Изготовитель трехвалковой листогибочной машины ИБ2222 – Славгородский завод кузнечно-прессового оборудования КПО имени 8-летия Октября.

Разработчик листогибочной машины ИБ2222 — Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий, СКБ Ко.

ИБ2222 Общий вид машины листогибочной трехвалковой

Фото машины листогибочной трехвалковой ИБ2222

Фото машины листогибочной трехвалковой ИБ2222

Фото машины листогибочной трехвалковой ИБ2222

ИБ2222 Расположение составных частей трехвалковой листогибочной машины

Расположение составных частей машины листогибочной ИБ2222

Расположение составных частей машины листогибочной ИБ2222

ИБ2222 Перечень составных частей трехвалковой листогибочной машины

1. Рама – ИБ2222-11-001
2. Стойки – ИБ2222-12-001
3. Опора откидная – ИБ2222-14-001
4. Приспособление для гибки конических обечаек – ИБ2222-15-001
5. Привод главный – ИБ2222-21-001
6. Привод регулировки высоты боковых валков – ИБ2222-22-001
7. Механизм наклона откидной опоры – ИБ2222-23-001
8. Валок верхний – ИБ2222-31-001
9. Валки боковые – ИБ2222-32-001
10. Ограждение – ИБ2222-71-001
11. Смазка – ИБ2222-82-001
12. Электрооборудование – ИБ2222-91-001
13. Электрошкаф – ИБ2222-92-001
14. Пульт управления – ИБ2222-93-001
15. * Стол передний – СШ6
16. * Стол приемный – СП20
17. * Механизм съема изделия – МСИ8
18. * Механизм поддержки обечайки – МП01
19. * Инструмент для гибки уголков, полос, квадратов, труб, швеллеров – ИБ2222-64-001
20. Выключатель коленный – ИБ2222-65-001

* Для машин со средствами механизации

ИБ2222 Перечень органов управления вальцами

1. Общий стоп
2. Переключатель цепи управления
3. Переключатель направления вращения главного привода
4. * Кнопка включения механизма съема – вперед
5. * Кнопка включения механизма съема – назад
6. Кнопка включения подъема откидной опоры
7. Кнопки опускания откидной опоры
8. Кнопка переключения механизма поддержки обечайки вверх
9. Кнопка переключения механизма поддержи обечайки вниз
10. Кнопка перемещения заднего бокового валка вверх
11. Кнопка перемещения заднего бокового валка вниз
12. Кнопка перемещения переднего бокового валка вверх
13. Кнопка перемещения переднего бокового валка вниз
14. Лампа сигнальная “Сеть”
15. Лампа сигнальная “Главный привод включен”

* Для машин со средствами механизации

Примечание: На листогибочных машинах пульт управления может быть встроенным в ограждение главного привода (машины ИБ2213, ИБ2216) или быть выносным – крепиться к кронштейнам коленного выключателя (машины ИБ2219, ИБ2220, ИБ2222).

Кинематическая схема листогибочной машины ИБ2222

ИБ2222 Кинематическая схема трехвалковой листогибочной машины. Смотреть в увеличенном масштабе

1. Электродвигатель привода боковых валков (М1) (главный привод) – 12 кВт
2. Шкив – Ø200
3. Шкив – Ø400
4. Редуктор – Ц2У-315Н-40-21
5. Шестерня – m=16, z=18
6. Шестерня – m=16, z=21, 2шт
7. Валок боковой – Ø260, 2шт
8. Реле контроля скорости – нет
9. Электродвигатель регулировки высоты боковых валков (М2,3) – 5,5 кВт, 2шт
10. Муфта, 2шт
11. Шкив – Ø140, 2шт
12. Шкив – Ø180, 2шт
13. Редуктор – 4-125-31,5-56-3ц-У4, 4шт
14. Муфта, 2шт
15. Винтовая пара подъема бокового валка – Tr86 х 10, 4шт
16. Рычаг, 4шт
17. Валок верхний – Ø270
18. Винт – Tr60 х 9
19. Винт подъема верхнего валка
20. Откидная опора верхнего валка
21. Электродвигатель механизма наклона откидной опоры верхнего валка (М4) – 1,1 кВт

Изготовление станка своими руками

Не всегда есть смысл приобретать профессиональный станок. Для разовых работ больше подойдут простейшие установки, сделанные своими руками. Главное, иметь чертежи, тщательно изучить принцип устройства и работу станка, подобрать качественные материалы для заготовок и необходимые инструменты для сборки.

Схема

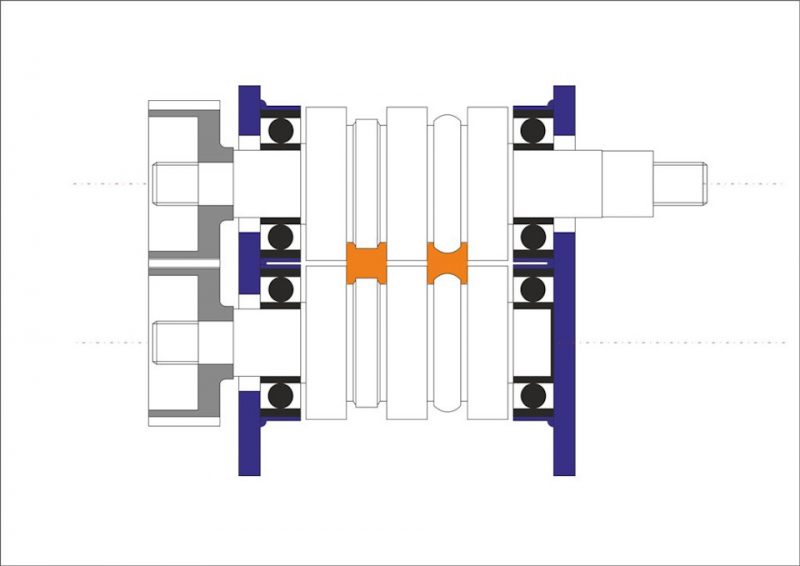

Принципиальная схема станка для проката 2-х видов сечений профиля в разрезе. На её основании можно получить представление о конструкции и сопряжении основных узлов и принципе обработка труб. В данном случае, верхний вал является ведущим.

Схема станка

Комплектующие детали

Комплектующие вальцевателя прокатки не должны иметь сколов, выбоин, иметь приличный запас прочности, изготавливаться из определённых марок стали.

Валы, оси вытачивают на токарном станке. Некоторые комплектующие можно купить в магазине или снять с других механизмов, например:

• самоцентрирующиеся подшипники качения (4 шт.);
• звёздочки (4 шт.);
• цепь от велосипеда, мопеда.

Для сборки каркаса (основания) потребуется металлопрокат (швеллер, трубы), листы толщиной 5-10 мм. Основание обеспечивает стабильность установки в процессе работы.

Сборка каркаса

Вальцы (по 2 шт. каждого вида) для усиления профиля лучше выточить из легированной стали, для небольшого объёма работ подойдёт и Ст3, Ст10. Заготовки вальцов подвергают закаливанию.

Вальцы и оси должны многократно превосходить по твёрдости обрабатываемые трубы. В противном случае, вальцы придётся часто заменять новыми. Твёрдость вальцов на профессиональных установках не менее 52 НRС.

Инструменты

При сборке станка потребуются навыки (а так же соответствующее оборудование):

Крепление сваркой в некоторых местах можно заменить резьбовыми соединениями.

• дрель, с набором свёрл;
• гаечные ключи разного размера;
• уровень для выставления лини горизонта;
• штангенциркуль, рулетка.

Конструкция входящих деталей

По краям вальцов вытачивают специальные валики, которые надёжно фиксируют положение трубы во время проката.

Вальцы

Получить размеры вальцов для протяжки профиля можно с комплекта от профессиональных установок. Чертежи вальцов и осей по полученным размерам не сложно разработать самому. Ниже представлен пример чертежа.

Чертеж вальцов

Прокатка каждого размера профиля выполняется вальцами соответствующих размеров. Сделать модель со съёмными элементами не просто, по этой причине вальцы для усиления профильной трубы при сборе станка своими руками рекомендуется делать многоступенчатыми. Это позволит проводить обработку труб разных размеров без переустановки вальцов.

Обе оси имеют одинаковые размеры, но различную длину. На более длинной оси (ведущей) закрепляют рукоятку движения. Ниже представлен чертёж оси с посадочным местом под рукоятку.

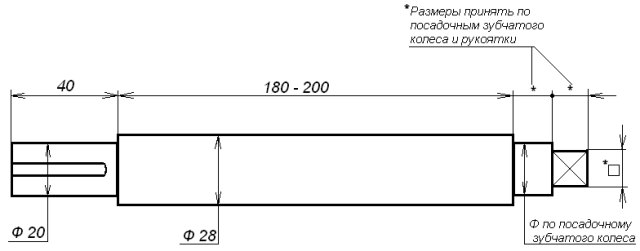

Чертёж оси с посадочным местом под рукоятку

Сборочные работы

Каркас создаётся постепенно, по мере сборки остальных деталей. Отдельные элементы основания соединяют между собой сваркой или крупногабаритными болтами.

Расстояние между верхней и нижней осью зависит от диаметров вальцов. При неимении точных сборочных чертежей размеры между осями определяют опытным путём:

• устанавливают вальцы на оси;
• вымеряют расстояние между осями;
• высверливают отверстия на боковых стенках каркаса под установку подшипников;
• затем оси убирают в сторону, занимаются установкой подшипников.

Соединение оси и вальцов осуществляется несколькими способами:

• при помощи шпонки, размером около 8х8 мм;
• сваркой через заранее просверленные потайные несквозные отверстия, выполненные сверлом большого диаметра.

Второй способ доступен, если имеется аппарат для ручной электродуговой или полуавтоматической сварки.

Далее ось вставляется в подшипник, который предварительно закрепляется в буксе, заранее приваренной к стенке каркаса с внутренней стороны. Надёжность крепления – максимальная. В первую очередь оси с вальцами устанавливают в ту боковую стенку каркаса, где предполагается расположить цепную передачу. Затем оси вставляются в подшипники, закреплённые на 2-ой боковой стенке каркаса.

После установки основных элементов укрепляют каркас:

• сварочными швами;
• резьбовыми соединениями.

Сборка цепного механизма на практике так же происходит с определением размеров по месту:

• на нижнюю ось устанавливают 1-ю звёздочку;
• на верхнюю ось – 2-ю звёздочку;
• примеривают цепь, намечают расположение ещё 2-х звёздочек.

Сборка цепного механизма

Вальцы должны вращаться без затруднения при натянутой цепи. Рукоятка приваривается к ведущей оси в последнюю очередь.

Цепной механизм

Для механизма подачи движения в виде червячной передачи необходимо запастись шестерёнками нужного размера.

Механизм подачи движения

Материалы для изготовления вощины

Для производства вощины применяют различные материалы: натуральные и искусственные:

Воск. Вощина, изготовленная из воска, считается натуральной, именно такую вощину пчелы производят самостоятельно;
Воскоподобные искусственные вещества (парафин, полиуретан и прочие). Такая вощина считается более хрупкой и легкодеформируемой, она пользуется небольшим спросом;
Пластмасса. Искусственная пластиковая вощина имеет массу достоинств: длительный срок эксплуатации, отсутствие затрат на приобретение натуральной восковой вощины, твердость, износоустойчивость. Основным недостатком такой пластины является то, что пчелы выстраивают неравномерные соты, либо не выстраивают их вообще. Кроме того, пластиковую вощину требуется регулярно обрабатывать химикатами во избежание появления инфекции и вредителей в улье.

Изготовление станка своими руками

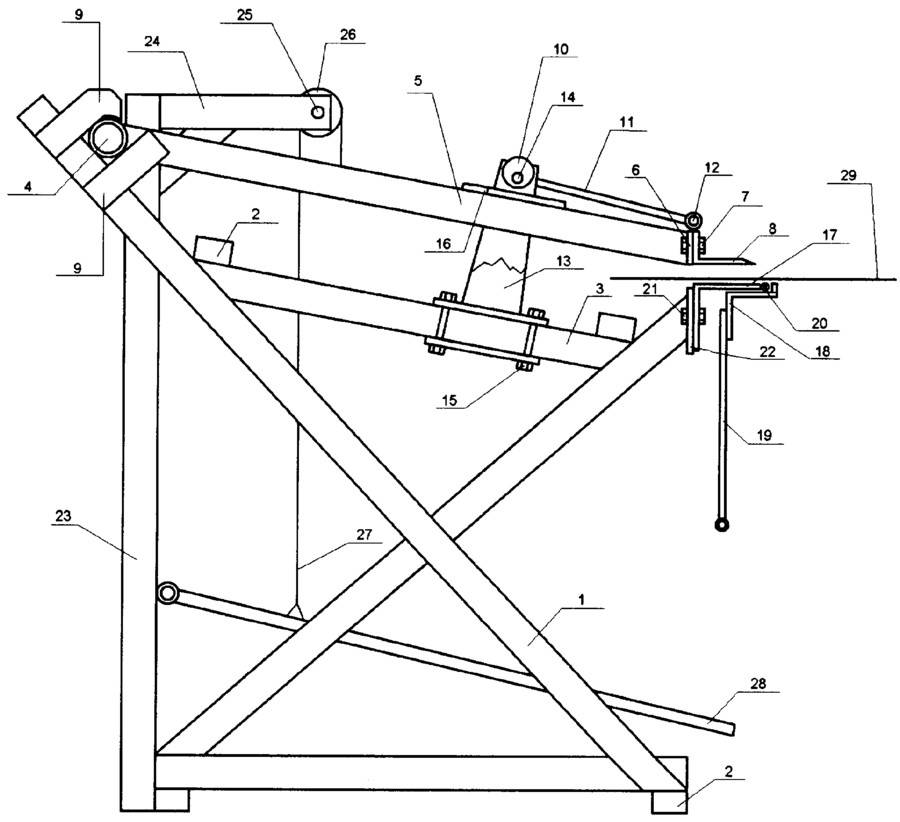

На первом этапе проектирования конструкции необходимо выбрать оптимальные чертежи. Для этого можно использовать стандартные схемы или разработать индивидуальную на основе имеющихся материалов.

Будущая листогибочная конструкция будет состоять из следующих компонентов:

• опорная рама. Она изготавливается из 2 листов металла, которые соединяются между собой ребрами жесткости. Для увеличения устойчивости и механической прочности по краям каждого компонента рекомендуется приварить стальные уголки. В верхней части располагаются монтажные пазы для установки опорных валов;
• опора верхнего вала. Для ее производства рекомендуется применять стальной п-образный профиль. Смещение конструкции по высоте будет происходить с помощью червячной передачи;
• механизм ручного привода. Обычно его делают из трех звездочек, соединенных между собой цепью. Рекомендуется предусмотреть механизм натяжения цепи, чтобы избежать ее срыв во время выполнения работы.

Для изготовления ручных вальцов своими руками из специального оборудования потребуется только сварочный аппарат. Для улучшения качества обработки рекомендуется приобрести заводские валы. Самостоятельное изготовление подобных компонентов затруднительно и не всегда фактический результат соответствует желаемому.

Изготовление листогибочной конструкции начинается с выбора инструментов. Для выполнения этого процесса необходима болгарка, сварочный аппарат, дрель со сверлами по металлу. После приобретения материалов можно приступать к изготовлению ручных листогибочных вальцов.

1. Раскрой материала.
2. Сверка фактических размеров с данными из технической документации.
3. Соединение компонентов между собой с помощью сварочного аппарата. Использование механических соединений не рекомендуется, так как они не обладают достаточной надежностью.
4. Установка вальцов на станину.
5. Соединение полос с передаточными звездочками. В этом случае необходимо использовать механическое соединение, так в случае поломки одного из компонентов ремонт установки будет затруднен.

После изготовления конструкций все элементы опорной рамы необходимо загрунтовать и покрасить. Испытание листогибочного станка, сделанного своими руками, проводится по определенной схеме. Сначала проверяется скорость подачи (вращение валов), контролируется работа механизм опускания верхнего вала. В качестве пробного материала лучше всего использовать стальные листы небольшой толщины. Расстояние между валами следует уменьшать постепенно. При этом проверяется устойчивость станка и отсутствие деформации.

В дальнейшем после длительной эксплуатации понадобится правка поверхности валов, так как со временем изменится их конфигурация.

В качестве примера можно посмотреть работу заводской модели станка:

Изогнутая профильная труба находит широкое применение в строительстве различных конструкций. Гнутый профиль придает крыше обтекаемую форму, эстетически привлекателен при строительстве арочных конструкций, проемов, выдерживает серьезные динамические нагрузки. Купить профиль необходимого диаметра не представляет проблемы. Придать прямолинейной металлической профильной трубе нужный изгиб без использования специальной техники невозможно.

Согнуть профиль можно вручную, используя газовую горелку и прикладывая физическое усилие. Но даже для такой простой операции необходимо трубу прочно закрепить, выбрать безопасное место для проведения нагрева, приспособить рычаги для приложения усилия. Еще труднее сделать несколько симметрично изогнутых профилей.

Решается эта задача использованием специальной методики – вальцевания профильной трубы.

Состав узлов и особенности их изготовления

Вальцовочные станки с ручным приводом состоят из следующих узлов:

1. Сварной станины рамного типа, которая, в свою очередь, состоит из двух опорных стоек, связанных для повышения жесткости крест–накрест профильными трубами или квадратными стальными стержнями. Для повышения устойчивости конструкции к нижним торцам опорных стоек можно приварить подпятники.
2. Узла регулировки расстояния между подвижным и неподвижным валками.
3. Рукоятки вращения верхнего валка (для увеличения скорости вращения валков можно предусмотреть повышающую передачу, для чего следует снабдить вал рукоятки зубчатым колесом, а на одном из валков установить соответствующую шестерню).
4. Рычажных устройств для осевого перемещения верхнего валка (при установке исходной заготовки в зазор между валками).
5. Собственно валков, два из которых — нижние, устанавливаются в подшипники опорных стоек, а верхний, нажимной — в оси поворотного рычага.
6. Фиксатора положения нажимного валка, который учитывает толщину обрабатываемого металла.
7. Опорной трубы, на которую укладывается исходная заготовка (вместо трубы можно смонтировать небольшой приемный столик из холоднокатаной стали толщиной 6 мм).

Многие детали для конструкции можно позаимствовать от списанных рольгангов, предназначенных для подачи листа, например, к листовым ножницам.

Порядок изготовления и сборки в условиях домашней мастерской вальцев ручных с тремя валками заключается в следующем.

Определяются с размерами установки. Например, с уменьшением расстояния между опорными стойками (по сравнению с теми, что указаны на рисунке), можно пропорционально увеличить диаметр валков, при этом предельно допустимое значение их прогиба при деформировании не увеличится. Уменьшать поперечное сечение опорных стоек при этом не следует.

Материалом стоек можно принять профильную квадратную трубу из стали типа Ст.3, которая хорошо поддается сварке. Вначале привариваются распорки жесткости, а затем к ним — трубчатые или сплошные профили. Сварку необходимо проводить в кондукторах, чтобы исключить коробление конструкции и обеспечить строгую параллельность полученной рамы. Небольшие погрешности для уже сделанных стоек легко исправить подваркой опорных подпятников, имеющих разную высоту.

Далее изготавливают рабочие валки. Для этого используют толстостенные трубы, причем они должны быть либо холоднокатаными, либо изготовленными из нержавеющей стали: таким образом можно обеспечить нужную шероховатость рабочей поверхности. Горячекатаный прокат использовать не рекомендуется из–за высокой трудоемкости очистки с последующей шлифовкой поверхности будущих валков.

Подбирают под свои потребности нужный типоразмер подшипникового узла. Для подшипников скольжения лучше принимать стандартные узлы, изготовленные по ГОСТ 27672. Ввиду малых окружных скоростей и усилий деформирования, надобности в применении подшипников качения нет.

Следующий этап изготовления вальцев — монтаж валков. Его надо выполнять, используя лазерный уровень, чтобы исключить перекос инструмента, и с учетом зазора между нижними валками. Отверстия под крепеж корпусов подшипников к стойкам стоит выполнять овальными, для последующей регулировки.

Убедившись в легкости вращения нижних валков, приступают к установке механизма перемещения верхнего валка. Валковые рычаги проектируют так, чтобы в конечном положении ось нажимного валка располагалась точно между осями нижних валков, а ход рычага соответствовал возможности извлечения готового изделия из зоны гиба. Второе плечо рычага выполняют с несколькими отверстиями, в которые при регулировке технологического зазора будут вставляться фиксирующие штифты. Процесс подгонки размеров производят с одной установки, учитывая то, что левый и правый рычаги отличаются зеркально друг от друга.

Последний этап перед опробованием станка — монтаж опорного стола или трубы. Для удобства на ней стоит предусмотреть подвижные ограничители ширины заготовки.

Самодельные вальцы можно устанавливать и вне помещений, тогда придется дополнительно изготовить защитный кожух. Часто его делают откидным, используя при работе вальцев в качестве задней опоры деформируемому металлическому листу.

Изготовление листогибочных вальцов своими руками

Благодаря простоте конструкции ручных вальцов изготовить их своими руками несложно. Естественно, чтобы собрать работоспособный самодельный станок, на котором будет выполняться обработка листового металла, надо обладать определенными навыками и иметь в своем распоряжении все необходимые инструменты и расходные материалы. Кроме знакомства с рекомендациями по выполнению такой процедуры, желательно посмотреть и видео на данную тему.

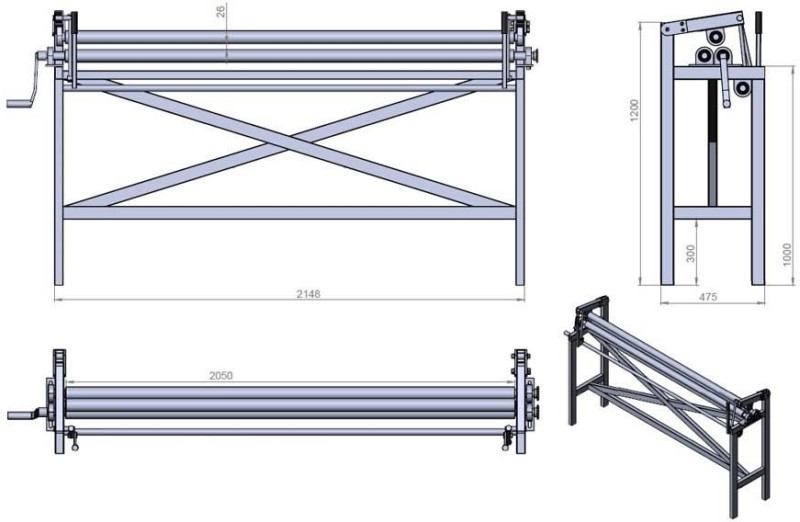

Чертеж самодельных ручных вальцов для прокатки широких заготовок (нажмите для увеличения)

Первое, что вам потребуется для изготовления своими руками вальцов, – это чертежи, которые можно найти в интернете или составить самостоятельно. Сделав чертежи, можно приступать к подготовке материалов и сборке конструктивных узлов, из которых будет состоять ваш самодельный станок. К таким узлам, в частности, относятся:

• рама вальцов, на которой фиксируются все остальные их элементы;
• боковые стойки, в подшипниковые узлы которых будут устанавливаться валки;
• непосредственно сами валки, изготовленные из высокопрочной стали (количество и диаметры данных элементов зависят от того, какими техническими возможностями вы хотите наделить свое устройство);
• рукоятка, которая будет приводить во вращение нижние валки;
• приводной узел (цепной или зубчатый), обеспечивающий синхронное вращение нижних валков (следует иметь в виду, что вращаться такие валки должны в одну сторону);
• нажимной узел пружинного типа, за счет которого обеспечивается прижатие верхнего валка к поверхности листовой заготовки из металла.

Компактные самодельные вальцы для обработки узких заготовок

Основные детали компактных вальцов

Сборка вальцов начинается с изготовления рамы, которую можно сварить своими руками из стальных заготовок большой толщины. Размеры данного элемента, естественно, необходимо сверять с имеющимся у вас чертежом. В качестве боковых стоек, которые также при помощи сварки фиксируются на раме, можно использовать мощные швеллеры из низкоуглеродистой стали.

Элементы приводного узла фиксируются на одной из стоек, для чего на ней предусматриваются специальные отверстия. После того как боковые стойки с приводным узлом полностью смонтированы, в их подшипниковые узлы устанавливаются сами валки, которые необходимо выставить на параллельность и только после этого выполнять окончательную фиксацию всех остальных узлов.

Вариант листогибочных вальцов, изготовленных своими руками

Выяснить, как правильно работать с вальцами, вам может помочь видео, но, в сущности, этот процесс не представляет больших сложностей. Вальцевание, на каком бы оборудовании оно ни выполнялось, осуществляется в следующей последовательности.

• Лист металла, который должен быть подвергнуть обработке, укладывается на два нижних валка.
• При помощи верхнего валка, оснащенного нажимным узлом, лист прижимается к нижним рабочим органам.
• За счет вращения рукоятки станка начинает выполняться вальцевание.

Выбор трехвалкового станка

Трехвалковый листогиб имеет простое устройство. Его основными рабочими узлами являются:

• станина (основание);
• валы 3 шт.;
• приводной механизм;
• нажимной узел;
• рукоять;
• пульт управления.

Выбор трехвалкового гидравлического станка осуществляется с учетом производственных особенностей и технологических задач

Есть ряд характеристик, на которые стоит обратить внимание перед покупкой листогиба:

• габариты станка (листогибочных валов) — данный показатель влияет на ширину готового изделия;
• диаметр рабочих валов — от этого показателя зависит радиус кривизны обечаек;
• расстояние между валами — влияет на допустимую толщину листовой заготовки;
• скорость подачи листового материала — от нее зависит производительность станка за определенный промежуток времени.
