Как сделать самодельные вальцы для профильной трубы?

Конструкция и принцип действия

Вальцовый станок состоит из нескольких ключевых элементов, после изучения которых станет понятен его принцип действия. К ним относятся:

1. Несущий элемент или как его еще называют — станина. Может изготавливаться из листовой стали или чугуна.
2. Валки, которых может быть от двух до 4. Во время самостоятельного изготовления, мастера рекомендуют устанавливать 3 валка.
3. Привод — электрический или гидравлический (на ручных моделях устанавливается ручка для управления валками).
4. Панель управления. На системах ЧПУ устанавливаются разные датчики, монитор.

Принцип работы поэтапно:

1. Изначально подготавливается лист металла, который будут подвергать вальцовке. Он должен быть ровным, без трещин, выемок. Его располагают на двух нижних валках. Заранее их разводят в разные стороны.
2. После этого мастер опускает третий вал к листу, чтобы надежно зажать его между рабочими частями.
3. Нижние валки начинают вращаться под действием привода или ручной силы человека. Лист перемещается. С началом движения он начинает огибать валки.

Постепенно металлическая заготовка проходит через все рабочие части по заданным конфигурациям до получения изделия требуемой формы.

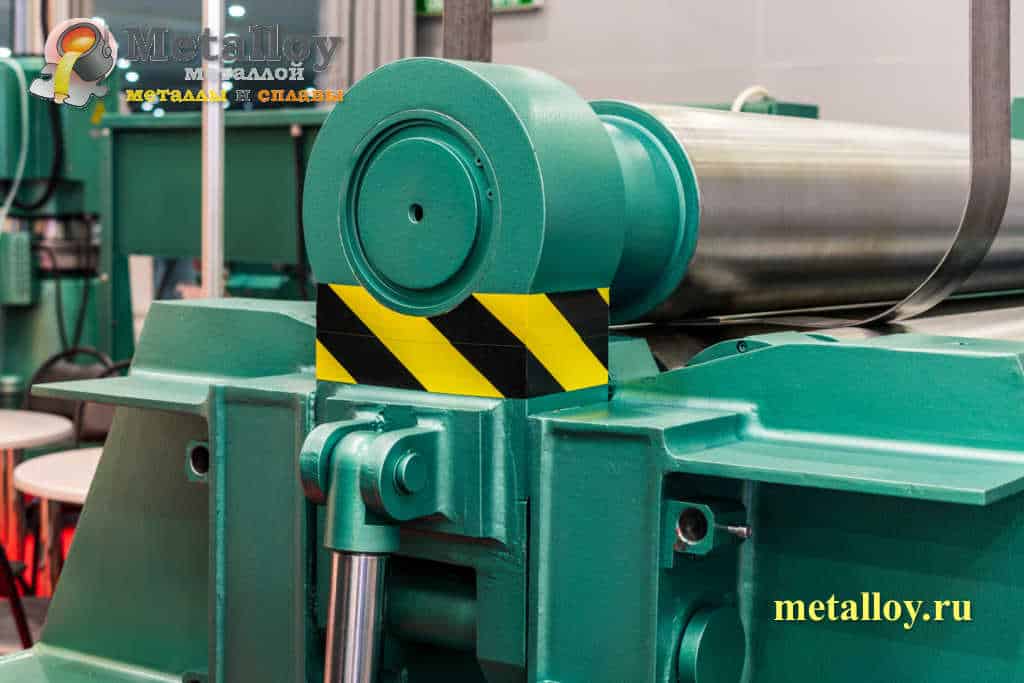

Вальцы с ЧПУ на производстве

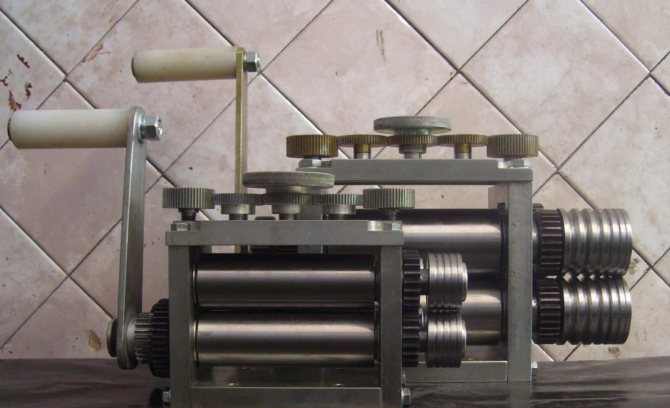

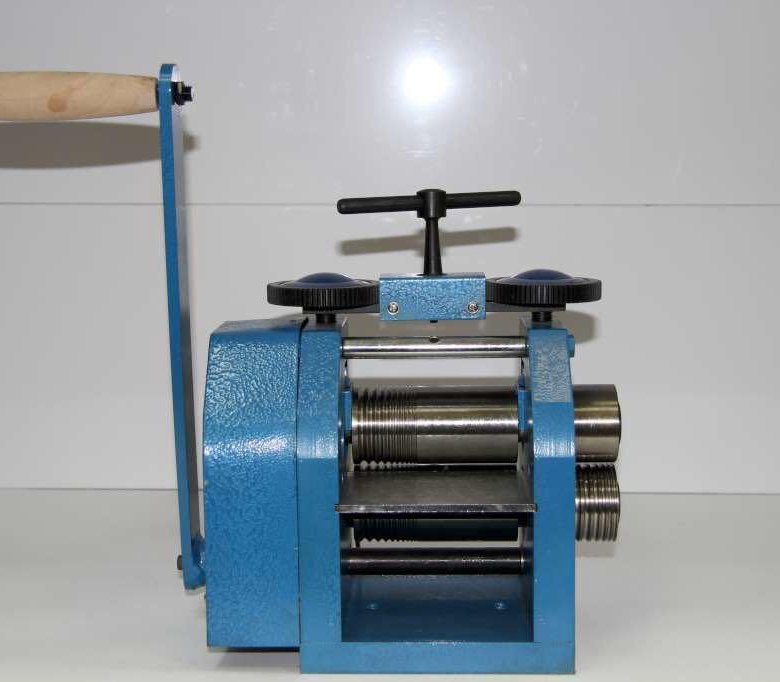

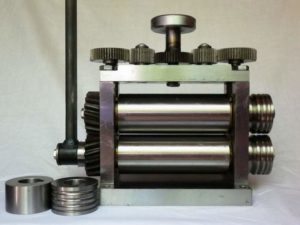

Ювелирные вальцы своими руками

Вальцы для ювелирных работ выполняются таким образом:

1. При помощи токарного станка выточите два вала. Для этого лучше подойдет легированная сталь Шх15.

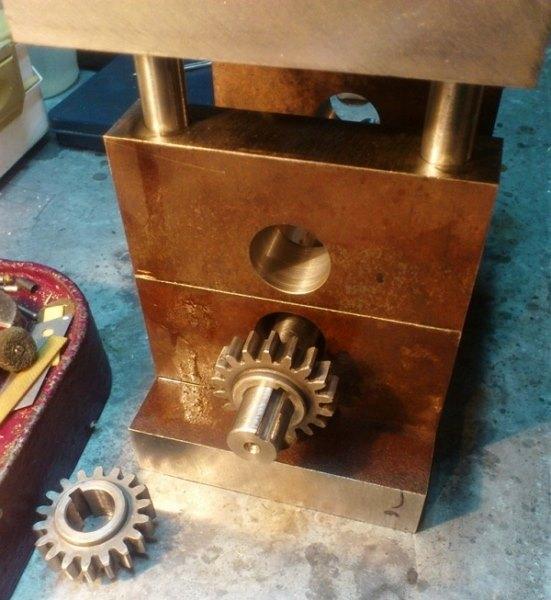

2. Обработайте на фрезерном станке держатели для вальцов, они могут быть из не каленной стали. Внутрь вставьте прокладки из латуни или бронзы для хорошего скольжения валков.
3. Токарный и зубофрезерный станки помогут вам выточить и закалить шестеренки, которые необходимы для передачи вращения от рукоятки к вальцам. Для шестеренок подойдет углеродистая сталь Х12.
4. Комплект ювелирных вальцов готов. В конце необходимо зачистить все детали, отполировать их и собрать.

Основные технические параметры

Как сделать листогибочный станок своими руками? Для этого необходимо не только разработать чертежи такого устройства, но и определиться с его техническими характеристиками. Лучше всего взять за основу конструкцию серийной модели и уже самостоятельно адаптировать ее под собственные потребности.

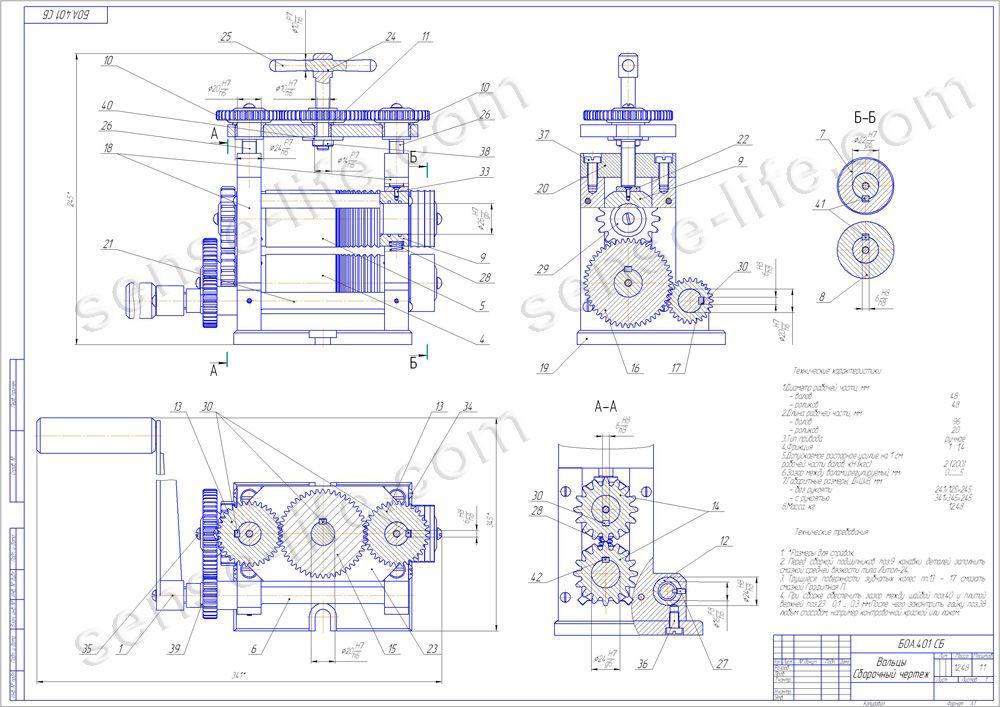

Сборочный чертеж трехвальцового станка заводского изготовления (нажмите для увеличения)

Учитывая тот факт, что свои вальцы вы собираетесь установить в определенном помещении, следует сразу определиться с их габаритами. От данного параметра, который напрямую зависит от длины устанавливаемых валов, будет зависеть, какой ширины листовые заготовки вы сможете обработать на устройстве, изготовленном своими руками. Определяясь с размерами ручных вальцов, следует также учитывать и то, что выполнять на них обработку листовых заготовок с шириной более 1,2 метра будет достаточно тяжело физически. Масса самодельного станка будет оказывать влияние на возможность его перемещения по помещению и транспортировки.

Вал приводной. Чертеж (нажмите для увеличения)

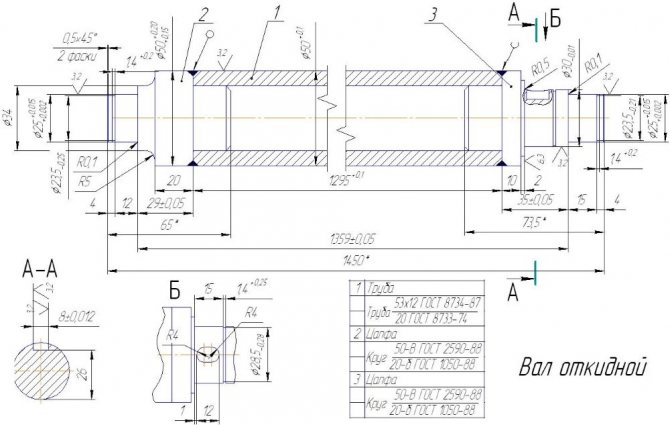

Вал откидной. Чертеж (нажмите для увеличения)

Вал прижимной. Чертеж (нажмите для увеличения)

Чертеж трехвалковых листогибочных вальцов с электроприводом (нажмите для увеличения)

Кроме габаритов и массы будущих вальцов, надо определить следующие характеристики такого оборудования:

• диаметр валков – основных рабочих органов устройства (от данного параметра, который является достаточно важным, будет зависеть то, с каким максимальным радиусом вы сможете сгибать обрабатываемые металлические листы);
• максимальное расстояние, на котором верхний упорный валок сможет располагаться от нижних;
• максимальное расстояние, на которое смогут раздвигаться нижние валки;
• скорость, с которой обрабатываемый листовой материал сможет перемещаться между валками.

Определится с размерами и конструкцией станка поможет изучение технических параметров заводских моделей

Важным параметром, на который следует обращать особое внимание при разработке чертежа будущих вальцов, является жесткость их конструкции. При обработке металлических листов значительные механические нагрузки испытывают не только валки, но и все остальные узлы – станина, приводной механизм и др

Именно поэтому выбирать схему работы вальцов, а также подбирать материалы для ее реализации следует с особой тщательностью.

Прокатный трубогиб своими руками

На таком оборудовании заготовка приобретает заданную форму путем прокатки. В условиях домашней мастерской проще изготовить 3-роликовую конструкцию с ручным приводом. Рассмотрим два варианта подобных станков.

Вариант станка с поворотной платформой

Принцип устройства такого станка для гибки труб с сечением, отличным от круглого, следующий:

1. Основная станина связана через шарнирное соединение с поворотной платформой, которая и задает угол загиба.
2. Платформу приводит в движение домкрат, упирающийся в нее рабочим штоком.
3. Протяжка профиля осуществляют путем вращения рукоятки, находящейся на промежуточном валу.

Для изготовления основания станка и стоек потребуется швеллер с высотой стенки от 150 до 200 мм в количестве около 3 м. В качестве обойм для подшипников, основы вальцев, подойдет стальная труба с внутренним диаметром равным внешнему диаметру подшипников, которую делят на 6 коротких отрезков.

Поворотная платформа не единственный вариант регулирования параметров изгиба профильной трубы, это можно осуществить при помощи крайних вальцов. Для этого в опорных пластинах и швеллере проделывают отверстия, чтобы элементы были подвижными. Подымать крайнюю платформу можно любым домкратом, который найдется в хозяйстве

Из швеллера выполняют основу и две платформы. Отступив от одной из сторон около 0,5 м, приваривают вертикальную стойку из того же швеллера. Для этого два отрезка спаривают, чтобы стойка получилась прочной.

Строго соблюдая горизонтальность, монтируют стационарную платформу, а к ней приваривают заднюю стойку. Далее, берут отрезок профильной трубы и наращивают ограничители высотой не меньше, чем толщина профильной трубы, деформацию которой предполагают выполнять на изготавливаемом станке.

Направляющую платформу соединяют с основной станиной посредством дверных петель. На наращенные ограничители и края обеих платформ посредством сварки монтируют подшипники и усиливают конструкцию уголками. Валы вставляют в подшипники, а к среднему крепят ручку. Под краем направляющей платформы устанавливают домкрат и закрепляют его на основе при помощи болтового соединения.

Прокатный станок с тремя роликами

На этом станке трубу укладывают на ролики, расположенные по бокам. Верхний подвижный ролик опускают на изделие сверху и таким путем фиксируют его. Далее, вращают ручку и через цепь передают движение валам. Труба протягивается и меняет свою геометрию. Постепенно усиливая нажим путем закручивания прижимного болта, и протягивая заготовку, добиваются изгиба трубы под необходимым углом.

Профилегибочный трехроликовый станок оснащен тремя роликами. Подсоединив к такому станку электродвигатель мощностью 1,5 кВт, можно гнуть трубы сечением до 8 см за один раз

Чтобы изготовить станок, работающий по такой схеме, необходимо заготовить полку и профильный металлический прокат для каркаса, валы, 4 прочные пружины, цепь, подшипники, крепеж, другие детали. Для крепления подшипников потребуется 3 вала с параметрами, соответствующими звездочкам и подшипникам.

Два вала предназначены для бокового размещения, а третий (прижимной) — для подвешивания на пружинах. Эти элементы, скорее всего, придется заказать в мастерской, а остальное можно выполнить собственноручно.

В состав прижимного вала входят подшипники, шестерни и кольца. В кольцах нарезают резьбу под зажимные болты и делают пазы. В полках из швеллера выполняют посадочные места под прижимной вал. На заключительном этапе собирают конструкцию начиная с установки каркаса.

После, прижимной вал на пружинах, присоединенный к полке посредством шпоночного соединения, подвешивают. Опорные валы устанавливают по бокам и натягивают между ними цепь, применяя в качестве держателя магнитный уголок. На один из них крепя ручку с поворачивающейся трубкой, затем выполняют работы по монтажу домкрата. Присоединяют его к платформе болтами и сваркой.

При монтаже подвесного вала соблюдают определенную последовательность: сначала устанавливают его на полку, к ней приваривают гайки под пружины, переворачивают площадку и подсоединяют к пружинам. Следует учесть, что с увеличением расстояния между роликами, усилия, прилагаемые для изгиба, уменьшаются.

Способы монтажа несущих конструкций

При монтаже несущих конструкций состыковка элементов выполняется двумя способами:

С помощью сварки. Соединение элементов сваркой отличаются прочностью и долговечностью

Особенно это важно в тех местах, где на соединение оказывается большое давление.

С помощью болтов. Такое соединение более выгодно, так как не у всех найдется сварочный аппарат

Болтами могут соединяться элементы теплиц, навесов и стеллажей.

Несущие части, на которые планируется большая нагрузка, лучше выполнять с использованием двутавров или швеллеров. Эти элементы не так красивы, но имеют высокую прочность по сравнению с профильной трубой.

Что такое трубогиб и зачем он необходим

Продукция промышленного производства

Станок для проката профильной трубы или трубогиб – это техническое приспособление, которое относят к инструментам и механизмам, используемым для работы с изделиями металлопроката. С его помощью можно легко изогнуть профильные обычные трубоматериалы согласно заданного радиуса. Главным его достоинством является возможность согнуть любое количество изделий с одинаковым радиусом.

Многие удивляются, зачем нужен тругобиб?. Казалось бы, укрепи одни конец трубы и потяни за другой. Но на самом деле не все так просто.

Подобный метод приведет к следующим последствиям:

1. Отсутствие возможности контролировать радиус;
2. Изгибая изделие таким образом, вы создадите зону концентрации напряжения, понизив тем самым прочность конструкции;
3. Снижение срока службы конструкции.

Трубогиб просто необходим домашнему мастеру, поэтому для многих остро стоит вопрос о том, какова цена такого станка или же его разумнее изготовить своими руками.

Рекомендации

Особые требования предъявляются к соосности вальцов: они должны располагаться в одной вертикальной плоскости и быть строго параллельными. Любое нарушение соосности приведёт к неравномерному сдавливанию профиля, что значительно снизит качество проката.

Станок, сделанный в домашних условиях специально для усиления профильных труб, не должен в процессе работы представлять опасность для человека. При сборке следует:

1. Максимально надёжно фиксировать все движущиеся детали. Исключить их отскакивание в процессе работы.
2. Предусмотреть защитные заслонки.

Правильно собранные самодельные установки не уступают профессиональным моделям по качеству выпускаемых изделий.

Назначение вальцов

электромеханические трехвалковые вальцы

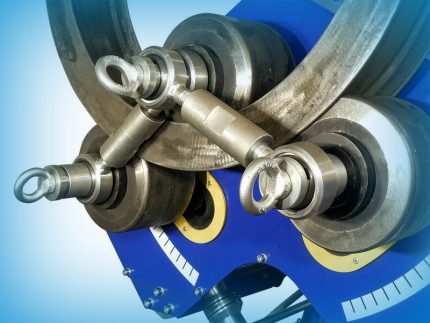

Электромеханические вальцы — это механизм, основанный на принципе ротации, предназначенный для холодной обработки различных листовых сплавов и металлов. Вальцовые станки применяются при монтаже санитарных, инженерных, вентиляционных систем, для производства разнообразных форм из металлопроката для машиностроительной, авиационной, химической промышленности:

• деталей в форме конуса;
• деталей в форме цилиндра;
• подгибов краев;
• деталей в форме дуг;
• выравнивания плоских заготовок.

Радиус закругления заготовки зависит от материала и толщины листа:

• для малоуглеродистых сталей — 1,2 толщины;
• для алюминиевых сплавов — до 5.

Станок усиления профильной трубы

Под усилением подразумевают формирование рёбер на углах квадратного или прямоугольного профиля в процессе прокатки на вальцах специальной формы.

Трубы с усиленным профилем характеризуются высокой прочностью на изгиб, применяются для создания изогнутых конструкций любой степени сложности.

Усиление профиля осуществляется на специализированном оборудовании.

Область применения

Для получения нужной конфигурации профильные трубы последовательно обрабатываются на станках для усиления профиля, кузнечном блоке и на трубогибе.

Трубогиб позволяет согнуть профильные трубы по продольному сечению по заданному радиусу. Такие изделия применяются при монтаже навесов, беседок, козырьков.

Основные технические параметры

Как сделать листогибочный станок своими руками? Для этого необходимо не только разработать чертежи такого устройства, но и определиться с его техническими характеристиками. Лучше всего взять за основу конструкцию серийной модели и уже самостоятельно адаптировать ее под собственные потребности.

Сборочный чертеж трехвальцового станка заводского изготовления (нажмите для увеличения)

Учитывая тот факт, что свои вальцы вы собираетесь установить в определенном помещении, следует сразу определиться с их габаритами. От данного параметра, который напрямую зависит от длины устанавливаемых валов, будет зависеть, какой ширины листовые заготовки вы сможете обработать на устройстве, изготовленном своими руками. Определяясь с размерами ручных вальцов, следует также учитывать и то, что выполнять на них обработку листовых заготовок с шириной более 1,2 метра будет достаточно тяжело физически. Масса самодельного станка будет оказывать влияние на возможность его перемещения по помещению и транспортировки.

Вал приводной. Чертеж (нажмите для увеличения)

Вал откидной. Чертеж (нажмите для увеличения)

Вал прижимной. Чертеж (нажмите для увеличения)

Чертеж трехвалковых листогибочных вальцов с электроприводом (нажмите для увеличения)

Кроме габаритов и массы будущих вальцов, надо определить следующие характеристики такого оборудования:

• диаметр валков – основных рабочих органов устройства (от данного параметра, который является достаточно важным, будет зависеть то, с каким максимальным радиусом вы сможете сгибать обрабатываемые металлические листы);
• максимальное расстояние, на котором верхний упорный валок сможет располагаться от нижних;
• максимальное расстояние, на которое смогут раздвигаться нижние валки;
• скорость, с которой обрабатываемый листовой материал сможет перемещаться между валками.

Определится с размерами и конструкцией станка поможет изучение технических параметров заводских моделей

Важным параметром, на который следует обращать особое внимание при разработке чертежа будущих вальцов, является жесткость их конструкции. При обработке металлических листов значительные механические нагрузки испытывают не только валки, но и все остальные узлы – станина, приводной механизм и др

Именно поэтому выбирать схему работы вальцов, а также подбирать материалы для ее реализации следует с особой тщательностью.

Вальцы для профильной трубы: виды, принцип работы, самостоятельное изготовление

Какими способами можно придать профтрубе квадратного или прямоугольного сечения форму правильной дуги? Как могут быть устроены самодельные вальцы для профильной трубы? А какие решения предлагает современная промышленность? Давайте постараемся ответить на эти вопросы.

Это несложное приспособление способно сберечь много времени, сил и средств.

Зачем это нужно

Для чего нужно гнуть профильную трубу?

Приведем несколько примеров.

• Дугообразный навес не только красив, но и практичен: на нем никогда не будет скапливаться снег.
• Изогнутый козырек над крыльцом выглядит куда лучше, чем простая конструкция с одним скатом.
• Арочная теплица исключительно прочна, отлично противостоит снеговым и ветровым нагрузкам.

Кстати: сборка теплиц из профильных труб — неплохой бизнес, требующий наличия всего лишь пресловутых трубогибных вальцов и сварочного аппарата.

Сварной каркас для теплицы.

Механические

Простейшая конструкция — механические трехвалковые вальцы. Именно такие станки можно чаще всего встретить в продаже; их цена начинается примерно от 15 — 20 тысяч рублей. Как они устроены?

В полном соответствии с названием в основе конструкции лежит протяжка профтрубы тремя валками. Один из них может смещаться относительно двух других в направлении, перпендикулярном объединяющей их плоскости; для смещения используется винтовой механизм, что позволяет даже человеку с вполне заурядными физическими возможностями развить значительное усилие.

Один из валков снабжается рукояткой, позволяющей вращать его и тем самым протягивать изгибаемую трубу.

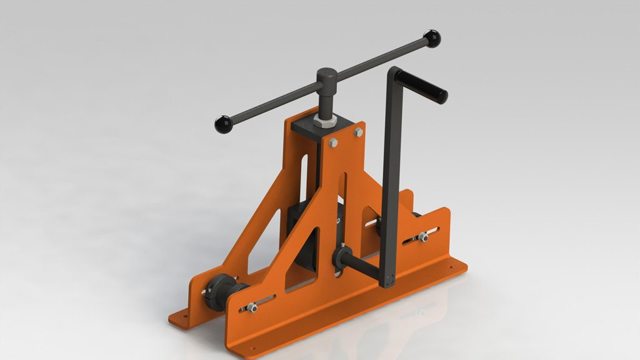

Простейшие трехвалковые вальцы.

Возможны несколько модификаций, позволяющих несколько улучшить эксплуатационные качества трубогиба:

• Объединение валков общей цепью обеспечит их синхронное вращение, предотвращая тем самым проскальзывание трубы.
• Вместо цепи может быть использована зубчатая передача.
• Использование закаленных валков увеличивает их ресурс в несколько раз.
• Кроме того, валки могут быть сменными, что позволит гнуть без замятий как профилированные, так и круглые трубы.

Электрические

В этом случае часть ручной работы перекладывается на электромотор.

В продаже можно встретить два варианта исполнения электрических трубогибов:

В более простых решениях электромотор отвечает только за протяжку трубы. Позиционирование изгибающего ее валка производится вручную.

Продвинутые модели вальцов используют электричество и для протяжки, и для смещения валка (разумеется, при посредстве редуктора, многократно увеличивающего усилие).

Гидравлические

В эту категорию попадают как мощные промышленные станки массой в десятки тонн, так и сравнительно компактные устройства. Их общая черта — использование гидроцилиндра: нагнетая давления масла в нем, можно развить огромное усилие на деформирующем валке.

Радиус изгиба

Независимо от устройства трубогиба, действует общая закономерность: чем больше толщина трубы (ее сечение, параллельное радиусу изгиба), тем больше минимальный радиус изгиба. Приведем значения, заявленные для своих станков одним из отечественных производителей — они довольно типичны.

Размер трубы, мм	Минимальный радиус изгиба, мм
15х15	280
20х20	280
25х25	280
30х30	325
40х20	325
50х25	400
40х40	900

Можно ли выгнуть дугу из профильной трубы без вальцов?

Технически это возможно, но результат с большой вероятностью будет неудовлетворительным.

Инструкция по гибке не столько сложна, сколько требует большого объема подготовительных работ.

Из дерева или фанеры изготавливается шаблон, обладающей формой поверхности, соответствующей необходимой вам дуге.

К шаблону крепится петля — фиксатор, в которую вставляется один из концов трубы.

Дальнейшая работа, собственно, сводится к приложению грубой силы на втором ее конце. Для увеличения усилия могут использоваться разнообразные рычаги.

Вальцы промышленного производства

Промышленность выпускает станки для самостоятельного вальцевания профильной трубы для нужд частного строительства. Стоимость таких устройств начинается от 25 тысяч рублей.

Это переносные, компактные станки:

• с ручным приводом;
• электрические аппараты.

Стандартно вальцы для домашнего использования состоят из:

• Трех закаленных металлических валиков. Два нижних являются подающими. Верхний, прижимной валик, давит на трубу, деформируя ее.
• Прижимного устройства на резьбе.
• Устойчивой станины.
• Крепкого металлического корпуса.
• Рукоятки для приведения в действие цепной передачи.

Ручной станок просто оборудовать электроприводом. У некоторых промышленных вальцов такая модификация предусмотрена производителем. По желанию потребителя электропривод устанавливается при покупке.

Однако приобретать для домашнего использования промышленный станок является роскошью для большинства потребителей. Изготовить самостоятельно такое устройство возможно, при условии владения некоторыми навыками и наличием составляющих частей.

Принцип работы станка для вальцовки металла

Главный узел станочного оборудования – литая станина. Она может быть стальной или чугунной. На станину устанавливается специальный деформационный механизм, который состоит из 3-4 вальцов. Обычно применяются трехвалковые. Два вальца не двигаются, вращение в процессе работы совершает третий.

Валок сверху фиксируется на станине по схеме, которая позволяет быстро убрать его при надобности либо быстро настроить для изготовления труб с различным сечением. Регулирование этого элемента конструкции производится единым винтом «барашек».

Станок для вальцовки металла обладает длительным сроком службы

Если на рабочих вальцах есть канавки, на них можно гнуть:

Ручное станочное оборудование для гиба металла традиционно имеет 3 вальца, но есть вид трубогиба с 4 валками. А вот гидравлические станки всегда создаются с 4 валками.

Изготовление труб на любом агрегате достаточно простое:

1. Зажим листа специальной рукояткой на станочном оборудовании между валом в середине и с краю.
2. Прижим третьим валиком заготовки.
3. Вращение валки вручную либо запуск двигателя.

Назначение вальцов

электромеханические трехвалковые вальцы

Электромеханические вальцы — это механизм, основанный на принципе ротации, предназначенный для холодной обработки различных листовых сплавов и металлов. Вальцовые станки применяются при монтаже санитарных, инженерных, вентиляционных систем, для производства разнообразных форм из металлопроката для машиностроительной, авиационной, химической промышленности:

• деталей в форме конуса;
• деталей в форме цилиндра;
• подгибов краев;
• деталей в форме дуг;
• выравнивания плоских заготовок.

Радиус закругления заготовки зависит от материала и толщины листа:

• для малоуглеродистых сталей — 1,2 толщины;
• для алюминиевых сплавов — до 5.

Классификация вальцов по типу привода

По типу используемого привода оборудование для вальцовки заготовок из листового металла делят на следующие категории:

Наиболее простыми по конструкции являются вальцы с ручным приводом, именно их домашние мастера чаще всего собирают своими руками для собственных нужд.

На простых трехвалковых вальцах зажим заготовки, вращение валов и формирование радиуса загиба выполняется вручную

Значимыми преимуществами такого устройства, которое не требует никакого дополнительного питания для своей работы, являются:

Из минусов станков данного типа следует отметить:

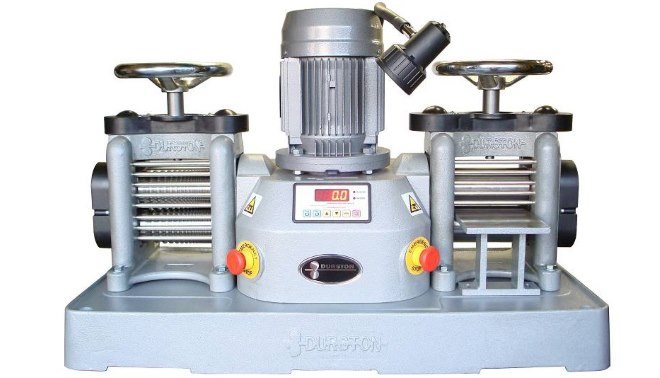

Электромеханические двухсторонние вальцы с программным управлением

Более производительными и эффективными в работе являются станки, оснащенные электрическим приводом. Конечно, их стоимость, даже если они изготовлены своими руками, выше, чем цена ручных вальцов, зато они позволяют обрабатывать листовые изделия значительной толщины.

Самыми мощными являются вальцы, работающие от гидравлического привода. Возможности таких станков, которые отличаются большими габаритами, позволяют успешно выполнять вальцевание листовых заготовок из металла даже очень значительной толщины. Устройства данного типа, как правило, устанавливаются на промышленных предприятиях, где к мощности, надежности и функциональности оборудования предъявляются высокие требования.

Промышленные вальцы с гидравлическим приводом

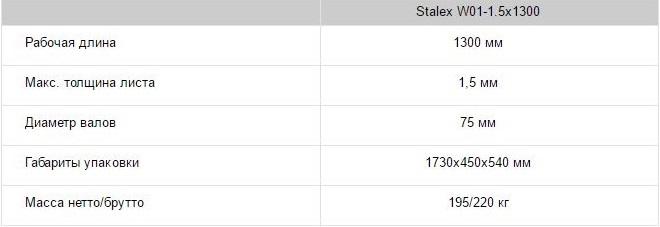

Технические характеристики вальцов

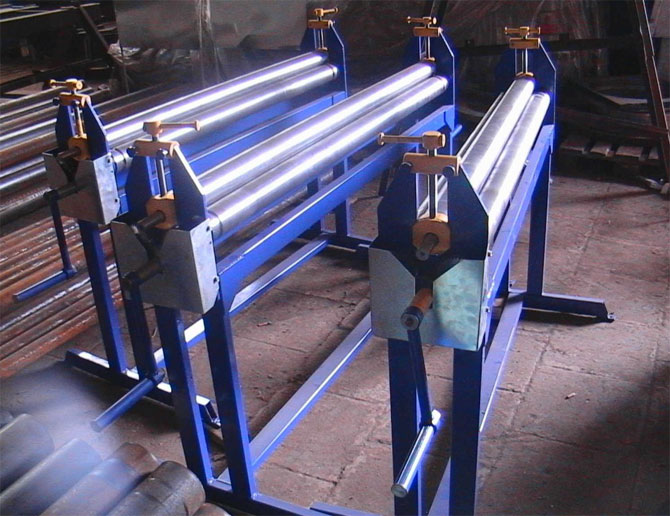

Пример ручной заводской модели станка

Во время проектирования самодельных ручных вальцов трехвалковых необходимо учитывать требуемые эксплуатационно-технические качества. В качестве основы для анализа можно взять характеристики подходящей заводской модели. Но при этом ее параметры необходимо адаптировать под фактические характеристики самодельной конструкции.

Прежде всего учитываются габариты станка. Они зависят от длины валов и влияют на максимальную ширину обрабатываемых листов. Нужно помнить, что в качестве привода будет использоваться ручной механизм, который необходимо сделать своими руками. Поэтому обычно рабочая ширина вала не превышает 1,2 м. Масса самодельной конструкции скажется только на возможности ее транспортировки.

Кроме этих показателей необходимо учитывать следующие параметры, которыми должны обладать вальцы трехвалковые ручного типа:

• диаметр рабочих валов. Этот показатель влияет на максимально возможный радиус кривизны обрабатываемого материала;
• степень удаленности верхнего вала от нижних направляющих;
• расстояние между нижними валами;
• скорость подачи материалов.

При выборе определенной модели вальцов листогибочных трехвалковых следует точно рассчитать жесткость конструкции. Несмотря на то, что давление в основном оказывается на валы — станина тоже испытывает определенные механические нагрузки. Поэтому к выбору материалов изготовления и схемы этой модели станка необходимо подойти с особой тщательностью.

Вальцы для металла

Чтобы придать цилиндрическую форму листовому металлу, без вальцовочного станка обойтись просто невозможно. Вальцы для трубы наиболее часто применяются при изготовлении систем водостока. Вальцовочные машины с ковочными цилиндрами осуществляют холодную гибку металлических заготовок и относятся к категории ротационных моделей. Это оборудование можно применять для работы с тонколистовой сталью, толщиной от 0,1 до 120 мм. Можно также выполнять обработку пластичных металлов, резиновых смесей и пластмассы.

Выбирается вальцовочная машина в зависимости от толщины материалов. Вальцы двухвалковые состоят из двух параллельно расположенных валов. Верхний с небольшим диаметром сечения зачастую изготавливают из высокопрочной стали, а нижний, с большим диаметром сечения, состоит из стали с каучуковым покрытием. От того, с какой силой будет давление на трубу, зависит ее диаметр на выходе. Вальцы трехвалковые бывают пирамидальными, то есть симметричными, и асимметричными. Сегодня они очень востребованы на производстве вентиляционных воздуховодов, водостоков круглых форм, радиусных деталей. Трехвалковые фальцы используют для обработки медных, железных, стальных, цинковых и других материалов.

Четырехвалковые имеют дополнительный валок внизу, упрощающий процесс вальцовки.

Между верхним и нижним цилиндрами укладывается лист раскаленного металла, подгиб передней части которого выполняется при помощи гибочного вала. В процессе фальцовки лист металла постепенно закругляется.

Самые используемые вальцы – 3-х и 4-х валковые, имеют между собой такие отличия:

1. Трехвалковые.

• лист тоньше 6 мм проскальзывает между валами;
• скорость прокатки металлического листа не должна превышать 5 м/мин;
• точка зажима листа не имеет точных координат за счет чего управлять станком сложнее;
• низкая стоимость.

1. Четырехвалковые:

• все вальцы обеспечивают между собой надежное сцепление и вероятность выскальзывания листа минимальна;
• скорость прокатки может быть больше 6 м/мин;
• процесс работы автоматизирован, оператору необходимо только ввести параметры работы станка;
• завышенная цена.

По способу сгибания вальцы делят на:

• дорновые. Они способны выполнять деформацию тонкостенных труб;
• сегментные. Трубы сгибаются под действием отдельного сегмента, который и вытягивает трубу;
• пружинные. Наличие пружины, которая сгибает пластик без его деформации. Это ручной метод обработки материалов;
• арбалетные. Они предназначены для труб определенного диаметра.

Описание вальцов

Основные рабочие механизмы вальцов – это вращающиеся цилиндры. Раскаленные пласты металла пропускают через цилиндры и, таким образом, происходит гибка металла. Вальцовочные станки, в зависимости от назначения, имеют от 2 до 5 цилиндров, а наибольшее распространение получили 3-х и 4-х валковые модели.

За изгиб деталей отвечает третий задний вал, а радиус закругления, в свою очередь, определяется расстоянием между задним и верхним валом.

Из-за порой очень больших нагрузок вальцы для металла могут ломаться, что приводит к частой замене станков. Во время работы с железом его необходимо неоднократно нагревать, после вальцовочного станка железные пласты отправляют в печь, раскаляют и снова выполняют прокатку. Затем снова нагретые бруски железа отправляются на сортовой станок.

Проходя через вальцы, уменьшается поперечное сечение металла и он удлиняется. Такое действие оказывает высокая температура нагрева металлических изделий и степень давления на них.

Для того чтобы сделать изделие цилиндрической формы, необходимо настроить задний вал параллельно переднему. При изготовлении металлического конуса задний вал надо устанавливать под углом, относительно переднего.

Есть модели вальцовочных станков гораздо проще, обработку металла на них можно выполнять, установив на столе. Такие модели менее функциональны, так как прибор во время работы постоянно надо удерживать на месте. Однако можно использовать крепежные детали – это гораздо упростит процесс вальцевания.

Чем меньше габариты прибора, тем ниже его стоимость. При выборе вальцовочного станка следует учитывать размер наибольшей детали, которая подлежит обработке, и ее толщину.

Современные вальцовочные станки способны выполнять такие функции:

• изгиб труб до 180 °;
• работа с трубами из металла;
• деформация труб разного диаметра.
