Вертикальный настольно-сверлильный станок 2м112: характеристики, паспорт

Вертикально-сверлильные станки

Предприятия «Электротехмаш» поставляют на отечественный рынок металлообрабатывающего оборудования сверлильные станки, представленые на рис. 2, технические характеристики которых приведены в табл. 1.

Настольные сверлильные станки и сверлильные станки на колонне предназначены для сверления отверстий в различных материалах диаметрами ..32 мм, в зависимости от модели. Настольные станки устанавливают на верстаке и крепят к нему болтами. Вращение шпинделя передается от электродвигателя клиноременной передачей. Конструкция рабочего стола обеспечивает возможность поворота вокруг горизонтальной оси на угол 45 влево и вправо.

Рис. 2. Сверлильные станки моделей: а — ЭТМ4116; б — ЭТМ4119; в — ЭТМ3116; г — ЭТМ3119

Таблица 1. Сверлильные станки «Электротехмаша»

Параметры	Модели станков
ЭТМ 4116 Q	ЭТМ4116	ЭТМ 4119	ЭТМ 4119М
Максимальные, мм: диаметр сверления	16	16	20	20
высота заготовки	254	330	356	356
Размер патрона, мм	3…16	3…16	3…16	3…16
Ход шпинделя, мм	60	80	80	80
Частота вращения шпинделя, мин–1	210…2580	210…3340	120…3000	140…3600
Количество скоростей шпинделя	12	16	16	16
Общая высота станка, мм	840	960	980	1630
Мощность, Вт	450	550	650	650
Напряжение	220	220	220	380
Масса станка, кг	37	53	70	80

Пользуются повышенным спросом вертикально-сверлильные станки промышленной группы «АСВ-Техника» (рис. 3, табл. 2).

Таблица 2. Технические характеристики вертикально-сверлильных станков

Модель	Диаметр сверления, мм	Расстояние от шпинделя до плиты, мм	Вылет шпинделя, мм	Частота вращения шпинделя, мин–1	Мощность привода, кВт	Габариты (Д Ш В), мм	Масса, кг
ЗИМ445-01	6	250	170	1500…15 000	0,18	635x395x920	80
2М112	12 (патрон 16)	400	200	450…4500	0,55	795x370x950	120
2С125	25	1210	320	90…1400	1,3	800x500x2050	450
2С132	50 (М33)	1000	300	31,4…4000	4,0	1105x850x3000	1200
ЗИМ449 резьбонарезной	М8	240	220	520…790	0,55	760x380x660	80
2С132Л	50 (М33)	750	300	31,5…4000	4,0	1080x1470x3000	1400

Универсальный вертикально-сверлильный станок модели 2С50 предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Имеющийся на станке преобразователь частоты предназначен для преобразования одноили трехфазного напряжения с постоянной частотой 50 Гц в трехфазное напряжение переменной частоты в диапазоне 0,2…400 Гц. Это свойство преобразователей частоты делает возможным их широкое применение для бесступенчатого регулирования скорости асинхронных электродвигателей, главного движения для вращения шпинделя, что позволяет вести обработку различных материалов с максимально выгодными режимами резания. Станок модели 2С50 позволяет выполнять операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками.

Рис. 3. Вертикально-сверлильные станки моделей: а — 2М112; б — 2С132Л

Технические характеристики станка 2С50

Диапазон сверления в стали, мм	3—50 (60)**
Диапазон нарезаемой резьбы	М3—М33
Размер рабочей поверхности подъемного стола, мм	500 500
Количество Т-образных пазов	3
Ширина Т-образного паза	18Н12
Наибольшее расстояние от торца шпинделя до стола, мм	750
Подъем стола, мм	300
Расстояние от оси шпинделя до колонны, мм	300
Конус шпинделя	Морзе 4 (5)* /Мorse 4 (5)*
Перемещение пиноли шпинделя, мм	250
Количество частот вращения шпинделя	Регулирование бесступенчатое
Диапазон частот вращения шпинделя, мин–1	0…4000
Крутящий момент, не более, Н · м	400
Осевое усилие на шпинделе, не более, Н	15 000
Количество механических подач шпинделя	9
Диапазон механических подач шпинделя, мм/об	0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6
Мощность двигателя главного движения, кВт	4
Установочное перемещение сверлильной головки, мм	170
Наибольшая масса заготовки, кг	600
Наибольшая высота заготовки, мм	600
Масса станка, кг
с упаковкой	1500
без упаковки	1200
Габаритные размеры, мм: с упаковкой	1350x1100x2560
без упаковки	870 1110 2500

*— опция. ** — при минимальных подачах и оборотах.

Безопасность при работе с оборудованием и обслуживание

При эксплуатации сверлильного станка 2М112 следует соблюдать ряд обязательных требований техники безопасности:

Все подвижные узлы и регулируемые модули имеют жесткие зажимы, исключающие произвольное смещения настроенных положений шпиндельной бабки. Однако перед началом работы их следует проверять на исправность и надежность.
Запускать двигатель станка следует после надежного закрепления сверла в гильзе шпинделя, а заготовки – в пазах рабочего стола или тисках. Инструментальная головка должна быть закреплена в верхнем положении.
Станок перед работой должен быть обязательно заземлен (рекомендации по заземлению ищите в паспорте изделия и инструкциях производителя).
Не следует использовать сверла, которые не соответствуют указанным в рекомендациях производителя параметрам.
Оператор станка должен работать в спецодежде и защитных очках, чтобы избежать ожогов и повреждений кожи и глаз металлической стружкой.

Работы по техническому обслуживанию должны выполнять как сами операторы сверлильного станка, так и мастера-технологи в соответствии с картой техобслуживания.

Техническое обслуживание – несложный комплекс работ, так как конструкция станка 2М112 проста и надежна, содержит небольшое количество подвижных узлов (требуется минимальная смазка). Тем не менее, следует помнить что:

Место работы до начала сверления и по завершении рабочих операций необходимо очищать от стружки и пыли. Все рабочие узлы и фиксаторы управляющих механизмов необходимо проверять перед началом работы (ременные передачи, подшипники, муфты, поворотные механизмы) При необходимости, узлы следует сразу отрегулировать

Обязательное внимание перед каждым рабочим циклом следует уделять уровню натяжения ремня шкива двигателя и прочности фиксаторов конуса Морзе, чтобы исключить сбой вращения, перегорание двигателя и случайный вылет сверла из зажима

Смазывать узлы станка следует регулярно и только качественными смазками (машинное масло и солидол, литол – для подшипников) Важно не забывать менять смазку подшипников в патроне шпинделя не реже одного раза в полгода. При частой смене скоростных режимов двигателя, следует регулярно смазывать регулятор натяжения ремня и фиксаторы шпинделя, а сам шпиндель при постоянной рабочей нагрузке требует чистки и смазки не реже одного раза в два дня. Смазывать узлы станка следует регулярно и только качественными смазками (машинное масло и солидол, литол – для подшипников)

Смазывать узлы станка следует регулярно и только качественными смазками (машинное масло и солидол, литол – для подшипников)

Важно не забывать менять смазку подшипников в патроне шпинделя не реже одного раза в полгода. При частой смене скоростных режимов двигателя, следует регулярно смазывать регулятор натяжения ремня и фиксаторы шпинделя, а сам шпиндель при постоянной рабочей нагрузке требует чистки и смазки не реже одного раза в два дня

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

колонна, по которой в вертикальном направлении перемещается шпиндельная бабка;
устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
приводной электродвигатель;
механизм, отвечающий за подъем шпиндельной бабки;
плита-основание, верхняя часть которой используется в качестве рабочего стола;
кожух, обеспечивающий защиту приводного механизма;
шпиндельная бабка;
механизм, отвечающий за натяжение приводных ремней;
кронштейн, в котором фиксируется основание колонны.

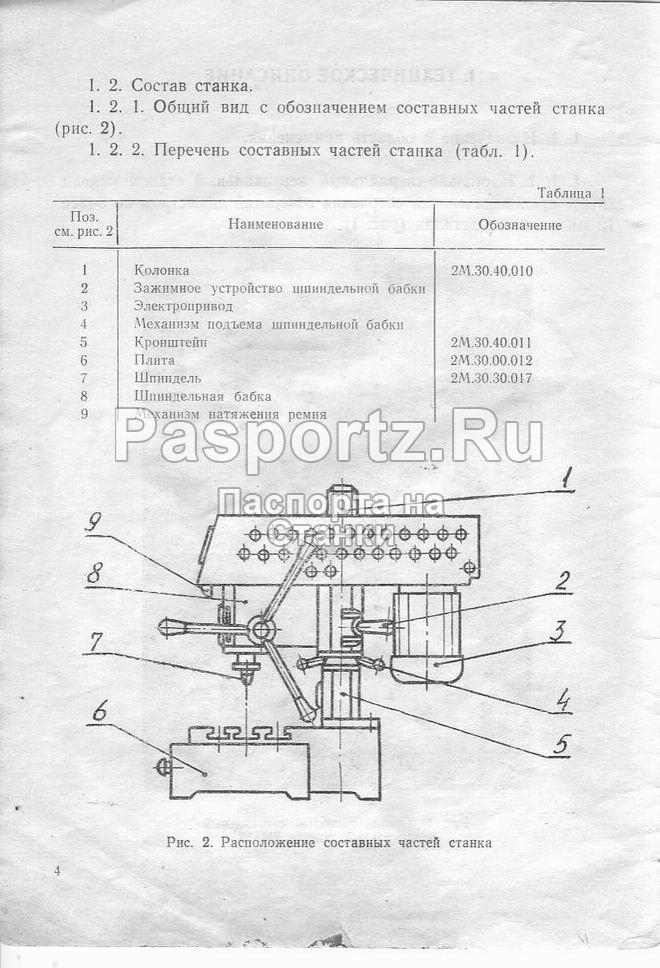

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

рукоятка, отвечающая за ручную подачу шпинделя;
рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
рукоятка, используемая для фиксации шпиндельной бабки на колонне;
электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

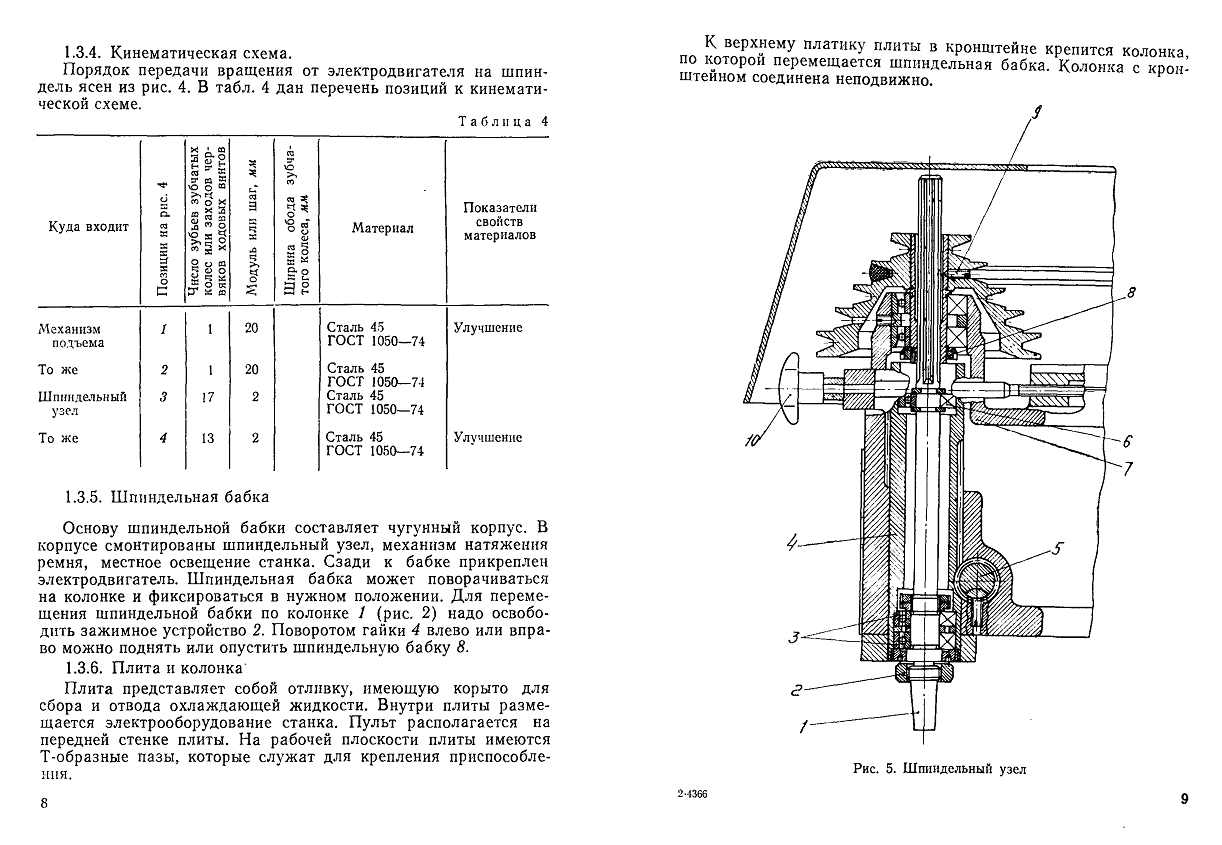

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Транспортировка.

Для транспортирования распакованного станка используется стальная штанга Ф 6-17 мм, которая пропускается через предусмотренное в корпусе отверстие.

При захвате станка канатами за штангу необходимо следить за тем, чтобы не повредить облицовку станка. При этом шпиндельная бабка станка должна быть сдвинута в крайнее нижнее положение и надежно закреплена.

При транспортировании к месту установки и при опускании на фундамент станок не должен подвергаться сильным толчкам.

Перед установкой станок необходимо тщательно очистить от антикоррозийных покрытий, нанесенных на открытые и закрытые кожухами и щитками обработанные поверхности станка, и во избежание коррозии покрыть тонким слоем масла И-ЗОА ГОСТ20799-88.

Схема установки станка 2М112

Очистка сначала производится деревянной лопаточкой, а оставшаяся смазка с наружных поверхностей удаляется чистыми салфетками, смоченными бензином Б-70 ГОСТ511-82. При расконсервации станка соблюдать требования безопасности по ГОСТ9.014-78.

Технические характеристики

Схема станка 2м112

Приобретая станок, перед его покупкой следует обязательно изучить технические характеристики.

Если вы хотите оснастить небольшой производственный цех или домашнюю мастерскую, вертикально сверлильные устройства типа 2м112, 2н112, гс2112 великолепно для этого подойдут. Это обусловлено тем, что паспорт оборудования предлагает отличные технические характеристики, недорогие запчасти, простую эксплуатацию и самостоятельный ремонт при необходимости.

https://youtube.com/watch?v=lQz7bLA6d44

Говоря про технические характеристики, вам следует знать о 2м112 следующее:

Подключение электродвигателя осуществляется к сети с напряжением 220 В. Это объясняет возможность применения станка в домашних условиях;
Бабка, которой оснащается шпиндель, монтируется в корпус из чугуна. Материал обеспечивает снижение колебаний, который возникают, когда вы проводите ремонт или производите что-либо с помощью оборудования;
Как указывает паспорт, размеры составляют 79,5 на 37 на 95 сантиметров;
Вес вертикально сверлильного агрегата — 120 кг. Это вполне немного, чтобы иметь возможность перемещать оборудование;
Станок не требует дополнительной фиксации, поскольку центр тяжести расположен внизу;
Оборудование позволяет использовать сверла с максимальным диаметром 12 мм;
Шпиндель и рабочий стол получили расстояние между собой в настраиваемых пределах 0-40 сантиметров;
Расстояние между вертикальной осью шпинделя и стойкой составляет 190 миллиметров;
Стол станка имеет ширину 25 сантиметров;
Паспорт утверждает, что гильза шпинделя имеет ход 10 см;
Шпиндель может вращаться со скоростью 450-4500 оборотов за минуту;
Количество скоростей на агрегате — 5;
Мощность электродвигателя составляет 550 Вт.

Нюанс станка 2м112 заключается в том, что механизма обеспечения охлаждающей жидкостью при сверлении не предусмотрено конструкцией

Это важно учитывать, если шпиндель планируется направлять к особо твердым сортам стали

Также недостатком оборудования можно назвать тот факт, что конструкцией не было предусмотрено освещение рабочего стола. Потому при оснащении домашней мастерской или цеха, обязательно подумайте о покупке дополнительных осветительных устройств или придумайте собственную систему освещения.

2 Наладка и подготовка станка к эксплуатации

Процесс подготовки вертикально-сверлильного станка 2М112 к использованию состоит из следующих операций:

Смазка узлов вращения.
Подгонка рабочего стола по высоте и его фиксация.
Установка сверла в шпиндель.
Фиксация обрабатываемой детали на столе посредством прихватов либо прижимной планки.
Проверка совпадения оси сверла и предварительно размеченной на заготовке точки сверления.

Устанавливать сверло необходимо в сверлильный патрон, другие типы инструмента (метчики, резцы) — в коническое отверстие на торцу шпинделя. Посадочное гнездо и сам инструмент перед монтажом нужно очистить от масла и загрязнений ветошью, после чего хвостовик сверла (или сверло вставленное в патрон) вводится коническое гнездо на шпинделе так, чтобы его лапка вошла в выбивное отверстие, фиксируется в шпинделе хвостовик с помощью сильного толчка.

Демонтаж инструмента выполняется посредством плоского клина, один из его концов необходимо ввести в выбивное отверстие и легко ударить по противоположной стороне клина. В результате клин выжмет хвостовик сверла из посадочного отверстия. Также допустимо изъятие инструмента посредством клина радиусного типа либо эксцентрикового ключа.

2М112 в рабочем состоянии

Способы фиксации деталей на рабочем столе станка крайне вариативны, они подбираются исходя из размеров и массы обрабатываемых заготовок. Мелкогабаритные конструкции удобнее всего закреплять на призматической прокладке либо с помощью тисков, смонтированных в Т-образные пазы стола. Если размеры заготовки не позволяют закрепить ее в тисках, фиксировать ее нужно с помощью прижимных планок прямо на поверхности стола. Учитывайте, что окончательную фиксацию детали нужно выполнять только после совмещения осей сверла и формируемого отверстия.

После того как сверло смонтировано а деталь закреплена необходимо осуществить настройку станка. Суть настройки заключается в установке передаточного ремня на требуемую шестерню шкива для получения нужной частоты оборотов шпинделя. Частота оборотов подбирается в соответствии с положениями технологической карты (в промышленных условиях) либо по справочникам, исходя из глубины и диаметра рассверливаемого отверстия и типа обрабатываемого материала.

По завершению подготовительных работ необходимо выполнить пробный пуск вертикально-сверлильного станка 2М112. Убедившись в правильности его настройки можно начинать процесс сверления.

Сверлильный станок 2м112, несмотря на уже довольно длительную историю своего существования, до сих пор пользуются широким спросом в мастерских, профучилищах, на различных производствах. Модель 2м112, а также ее аналоги в лице гс2112, 2н112 и 2а112 вы сами могли встретить на уроках труда у себя в школе. Потому рассмотреть модель 2м112 более детально, заглянем в его паспорт и изучим технические характеристики.

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель — Кировский станкостроительный завод.

Максимальный диаметр сверления: Ø 12 мм
Наибольшая глубина сверления: 100 мм
Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
Мощность электродвигателя: 0,55 кВт
Масса станка: 120 кг

Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

B7 — конус Морзе КМ0, D = 7,067 мм;
B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
B24 — конус Морзе КМ3, D = 23,825 мм;
B32 — конус Морзе КМ4, D = 31,267 мм;
B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

сверление
зенкерование
развертывание
рассверливание
нарезание резьб

Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:

Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
Револьверная головка
Узел охлаждения — незаменим при длительном сверлении

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

Особенности устройства

Несмотря на сравнительно малые размеры и невысокую мощность изделия 2м112, допускается частая и длительная работа агрегата. Высокие характеристики станка достигаются за счет простых конструктивных решений, которые обеспечивают большую эффективность работы агрегата.

Основными деталями станка является шпиндельная бабка, которая двигается с помощью отдельного устройства в вертикальном направлении по колонне. Оно фиксируется на ней особым устройством, которое действует в качестве зажима. Электромотор передает крутящий момент системе шкивов, которые, в свою очередь, через вал соединены с патроном. Система шкивов обеспечивает разную мощность и скорость вращения патрона. Специальный кожух закрывает систему шкивов и всего привода. Плита служит опорой для колонны. Верхняя часть плиты выполняет функцию рабочего стола.

2М112 станок сверлильный настольный. Назначение и область применения

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель – Кировский станкостроительный завод.

Максимальный диаметр сверления: Ø 12 мм
Наибольшая глубина сверления: 100 мм
Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
Пределы чисел оборотов шпинделя в минуту – (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
Конец шпинделя – В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
Стандартный сверлильный патрон – Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
Мощность электродвигателя: 0,55 кВт
Масса станка: 120 кг

Конец шпинделя – наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) – конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный – Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров – от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

B7 – конус Морзе КМ0, D = 7,067 мм;
B10 – конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
B12 – конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
B16 – конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
B18 – конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
B22 – конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
B24 – конус Морзе КМ3, D = 23,825 мм;
B32 – конус Морзе КМ4, D = 31,267 мм;
B45 – конус Морзе КМ5, D = 44,399 мм.

Где D – диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

сверление
зенкерование
развертывание
рассверливание
нарезание резьб

Тиски – незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
Крестовый стол – незаменим для точного координатного сверления или легкого фрезерования
Револьверная головка
Узел охлаждения – незаменим при длительном сверлении

Аналоги настольного сверлильного станка 2М112

ЕНС12 – Ø12 – Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 – Ø12 – Оренбургский станкозавод, г. Оренбург

НС-12А – Ø12 – Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М – Ø12 – Барнаульский станкостроительный завод

ШУНСС-12 – Ø12 – Мукачевский станкостроительный завод, с. Кольчино

ГС2112 – Ø12 – Гомельский завод станочных узлов

ЗИМ1330.00.00.001 – Ø12 – Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 – Ø12 – СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 – Ø12 – Беверс, г. Бердичев

ВС3-5016 – Ø12 – Воронежский станкозавод

Р175М – Ø12 – Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М – Ø13 – АвтоСпецОборудование

ВИ 2-7 – Ø14 – Волгоградский инструментальный завод

MD-23 – Ø14 – Каунасский станкостроительный завод «Нерис»

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

сверление отверстий;
рассверливание;
развертывание;
зенкерование;
нарезание внутренней резьбы.

На рабочий стол станка можно установить поворотные тиски

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.
