Зиговочный станок

Чертеж листогиба: знакомство и улучшение

С конструктивной точки зрения ручной листогибочный станок, представленный на первом чертеже ниже, можно запросто улучшить. По схеме наглядно видно, что устройство для гибки металла собрано из следующих компонентов:

Деревянной подушки.
Опорной балки из 100-120 миллиметрового швеллера.
Щечки из 6-8 миллиметрового листа.
Сгибаемого профиля.
Прижимной балки, выполненной из 60-80 мм уголков, соединенных вместе сваркой.
Оси для поворота траверсы (выполняется из 10-мм металлического прутка).
Траверса, роль которого выполняет 80-100 миллиметровый уголок.
Рукоятки приспособления, сделанной из 10-мм прутка.

(Чертеж №1)

Изначально на чертеже траверс листогиба выполнен из уголка, однако куда лучше сделать его из швеллера. Такое решение во много раз увеличит выносливость траверсы. В противном случае в определенный момент времени уголок непременно погнется в середине, что заметно снизит качество сгиба в этом месте. При этом замена на швеллер даст возможность дольше работать на станке без необходимости заменять комплектующую, обеспечивая более 1300 сгибаний за место привычных 200, что не сильно много при условии активной работы!

Второй чертеж дает возможность более детально разобраться с конструктивными особенностями самодельного листогиба:

Струбцина, выполненная из винта с воротком и пяткой, а также 40-60 мм уголка.
Щечка.
Швеллер, служащий в качестве опорной балки.
Кронштейн прижимной балки, изготовленный своими руками из 110-мм уголка.
Прижимная балка станка.
Ось вращения траверсы.
Непосредственно, сама траверса.

(Чертеж №2)

Увеличиваем надежность креплений станка

Листогибочный станок, помимо всего прочего, имеет еще одни существенный минус, который заключается в схеме его размещения к рабочей поверхности. Сами по себе струбцины, а именно они предусмотрены конструкцией в качестве фиксаторов, считаются ненадежным методом крепления. Ситуация усугубляется еще и тем, что сварные швы характеризуются быстрой утомляемостью! Исходя из этого, есть смысл вовсе отказаться от использования данного крепежного элемента, что дополнительно позволит исключить из конструкции устройства щечки и сварные соединения.

Произвести улучшение листогиба своими руками можно следующим путем:

Выполняется опорная балка таких размеров, чтобы она в будущем могла выступать за границы рабочей поверхности;
На концах опорной балки делаются U-образные проушины;
К рабочей поверхности опорная балка фиксируется фасонными гайками с лапами и болтами (М10).

Но, если в новой версии листогибочного станка уже не предусмотрено щек, то каким же образом будет крепиться траверс? Этот вопрос легко решается так: достаточно воспользоваться дверными петлями-бабочками, которые, как правило, используются для фиксации тяжелых металлических дверей. Сами петли обеспечат агрегату большую точность, а крепление можно выполнить за счет винтов с потайной головкой. На втором чертеже данный момент наглядно демонстрируется в правом нижнем углу.

Как усилить прижимную балку?

Далее мы разберем вопрос, связанный с усилением прижимной балки. Хотя если для прижима вы будете использовать достаточно большой уголок, и в процессе работы не планируете гнуть сильно толстые листы, то можно и пропустить этот пункт, оставив прижимную балку из уголка. В остальных же случаях мы рекомендуем выполнить усиление!

Для продления эксплуатационного периода прижимной балки, сделав его сопоставимым с траверсом, нужно дополнить уголок металлической основой габаритами 80 на 16 миллиметров. При этом на рабочей кромке дополняющего элемента стоит выполнить 2-миллиметровую фаску. Параллельно с этим переднему краю металлической полосы необходимо придать 45-градусный угол, чтобы выровнять его с плоскостью прижимного уголка.

На втором чертеже в разрезе этот элемент показан справа сверху. Благодаря такому решению металл станет работать на сжатие, а не изгиб как раньше, что было крайне нежелательно, значительно увеличивая время работы станка без поломок.

Еще один 60-й уголок стоит приварить к обратной полке главного прижимного уголка. Это позволит сдерживать последний от выгибания вверх. На втором чертеже данный момент более наглядно представлен слева сверху.

Не забудьте про низ прижимной балки, а именно о фрезеровке этой части, ведь именно она формирует сгиб металлопрофиля. Согласно общепринятым правилам неровность этой плоскости не должна быть более половины толщины будущей заготовки, иначе выполнить ровный сгиб своими руками не выйдет – обязательно появятся вздутия по линии сгиба!

Классификация

Существует несколько типов станков для гибки профильных деталей. Они различаются типом конструкции, уровнем сложности, мощностью и прочими возможностями. Рассмотрим их внимательнее.

Электрические

Особенностью электрических станков является подача прижимного ролика с помощью электропривода.

Подобные конструкции встречаются в крупных мастерских, так как они преимущественно имеют стационарную конструкцию, предназначенную для работы с массивными деталями.

Однако существуют и компактные варианты, приспособленные для гибки профиля малого сечения.

Такие станки успешно используются в небольших мастерских или в домашних условиях. Степень точности электрических профилегибов напрямую связана с их размером и типом контроля радиуса. Электромеханические конструкции регулируются оператором практически в ручном режиме, но более сложные образцы проходят цифровой контроль величины воздействия и отображают параметры на дисплее. Чем выше уровень, тем больше масса станка и его стоимость.

Гидравлические

Эти станки используются для гибки массивных профилированных элементов в промышленных масштабах.

Размеры и вес подобного оборудования требуют мощное бетонное основание, что допускает использование только в условиях производства.

Одним из распространенных видов продукции таких станков являются элементы систем канализации или водоснабжения.

Гидравлические станки нуждаются в подключении к сети электропитания, обслуживаются только подготовленными специалистами, имеющими соответствующий допуск. Работа с таким оборудованием исключает необходимость участия физической силы, дает качественный и точный изгиб. Эксплуатация гидравлических профилегибов отличается простотой, способностью выдавать значительную производительность, высокой скоростью получения результата.

Ручные

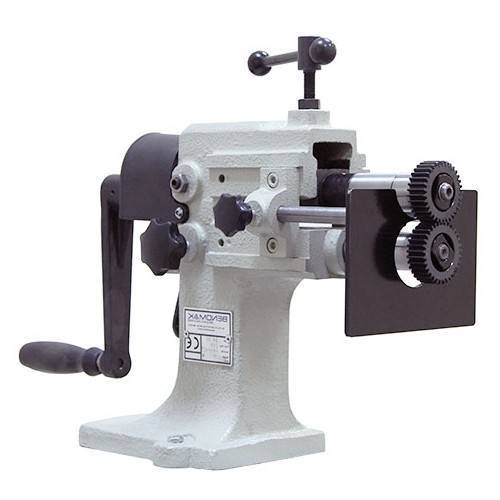

Ручные, или механические, профилегибы считаются доступными и простыми устройствами. Они компактны, относительно легки, допускают перемещение в пределах мастерской без участия вспомогательных механизмов. Ручные конструкции отличаются ограниченным функционалом, поскольку их работа требует участия физической силы пользователя. Кроме того, они имеют ряд недостатков:

работа только с тонкими видами профиля;
длительность процесса по сравнению с другими типами конструкции станков значительно увеличивается;
слабо контролируемый радиус прогиба детали;
сложность или невозможность выполнения нескольких изгибов заданной величины на одной детали.

Несмотря на эти недостатки, ручные конструкции являются распространенными и популярными среди домашних мастеров, поскольку обладают необходимыми свойствами для самостоятельного изготовления:

компактные размеры;
простота конструкции;
доступность деталей и комплектующих;
надежность, ремонтопригодность.

Люди, часто пользующиеся ручными профилегибами, достигают немалых успехов и выдают результаты заданной точности.

Особенности самодельных вариантов исполнения

Зиг машина своими руками может быть создана только при использовании подготовленных чертежей и проектов

В рассматриваемом случае уделим внимание на нижеприведенные моменты:

Прижимной вал должен иметь ход не менее 12 миллиметров. Как правило, прижимной вал находится сверху, нижний неподвижный.
Есть также и боковые упоры, которые позволяют исключить вероятность сдвига вала во время обработки. Зиговка своими руками создают так, чтобы при замене шайбы можно было изменить зазор расположения рабочего ролика.

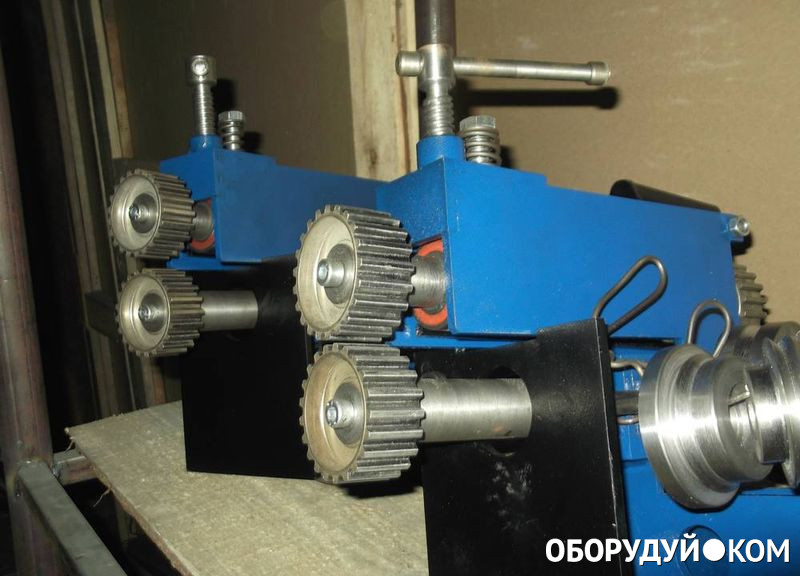

При рассмотрении того, как создается зиг машина своими руками, отметим, что понадобятся зубчатые колеса с диаметром около 6 сантиметров для передачи усилия.
Валы рекомендуется крепить так, чтобы можно было заменить при необходимости. Что касается зубчатых колес, то в процесс эксплуатации не нужно быть проводить замену – только при обслуживании конструкции. Зиговочная машина ручная своими руками должна создаваться с учетом того, что время от времени придется выполнять обслуживание.
Рекомендуется проводить крепление через шплинт, под который можно создать при помощи сверла специальное отверстие. При создании посадочного отверстия учитывается толщина используемых шайб и длина рабочего ролика.
Коробку можно создать из металла, который имеет толщину 5 миллиметров и больше. При расчете высоты коробки учитывается высота вала, создаваемый зазор.
Станина создается так, чтобы в разрезе получалась буква «Т». Довольно часто создается станина высотой около 25 сантиметров. Ширина станины разрабатывается под поставленные задачи. Все элементы могут соединяться между собой различным методом: сваркой, сочетанием болта и гайки и так далее. Отметим, что чаще всего зиговочный станок ручной своими руками создается путем применения болтов и гаек – сборная конструкция более проста в эксплуатации, но обладает куда меньшей жесткостью чем сварная и требует периодической проверки степени зажима всех крепежных элементов.
Ограничитель создается из металла, толщина которого составляет примерно 3 миллиметра.
Рукоятку можно взять из других различных приспособлений.

Следует уделить внимание тому, что ролики также придется создавать своими руками, для чего нужно иметь токарное оборудование. Они сменные, выбираются в зависимости от поставленных задач при производстве

Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали

Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали.

Вышеприведенная информация всецело описывает то, как сделать зиг машину своими руками, какими особенностями она обладает и для каких целей используется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Зиговочная машина — это специализированное оборудование, позволяющее выполнять такую технологическую операцию, как зиговка. Этот метод обработки, которой подвергаются заготовки из листового металла, не представляет особой сложности в технологическом плане, но для осуществления подобной обработки необходимо использование специальных машин. Такое оборудование, представленное на современном рынке большим разнообразием серийных моделей, может быть оснащено ручным, электрическим или гидравлическим приводом. При желании простейший зиговочный станок несложно изготовить своими руками.

Работа зиговочной машины: нанесение двойного круглого фальца на заготовку цилиндрической формы

Классификация и конструктивные решения зиговочных станков

Такое оборудование (часто называемое также зигмашинами) различают по следующим признакам:

По типу привода. Выпускаются зигмашины с электроприводом, и с ручным приводом.
По количеству пар роликов для зигмашин – с двумя (ИВ2714, ИВ2716) и четырьмя.
По способу управления – педалью или с применением кнопочной станции.
По мощности и толщине обрабатываемого металла. На ручных станках (например, на станке зиговочном ручном модели Stalex RM08) нельзя выполнять зигование заготовок толще 1…1,2 мм, в то время, как на приводном оборудовании выполняется обработка стали и большей толщины – до 4 мм.
По наличию или отсутствию узла реверсирования привода на зигмашине (в первом случае можно выполнять калибрующую зиговку рельефа, которая часто требуется при обработке продукции, сделанной из высокоуглеродистых сталей). Подобные возможности оговариваются в паспорте.

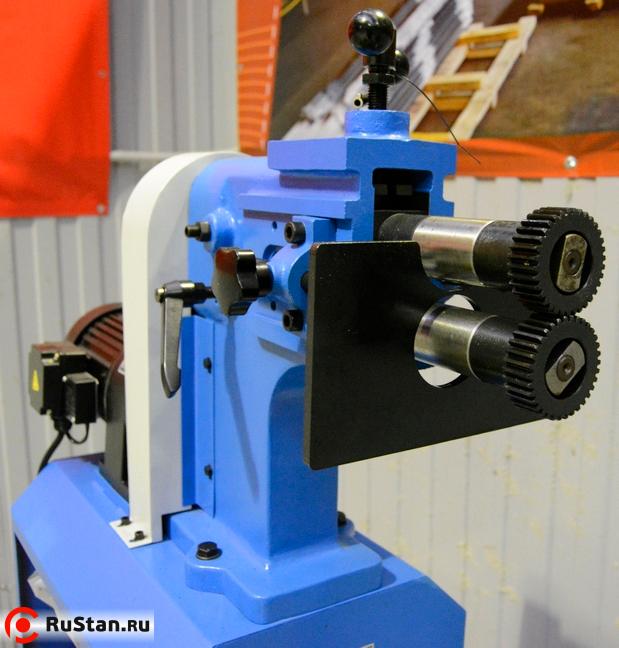

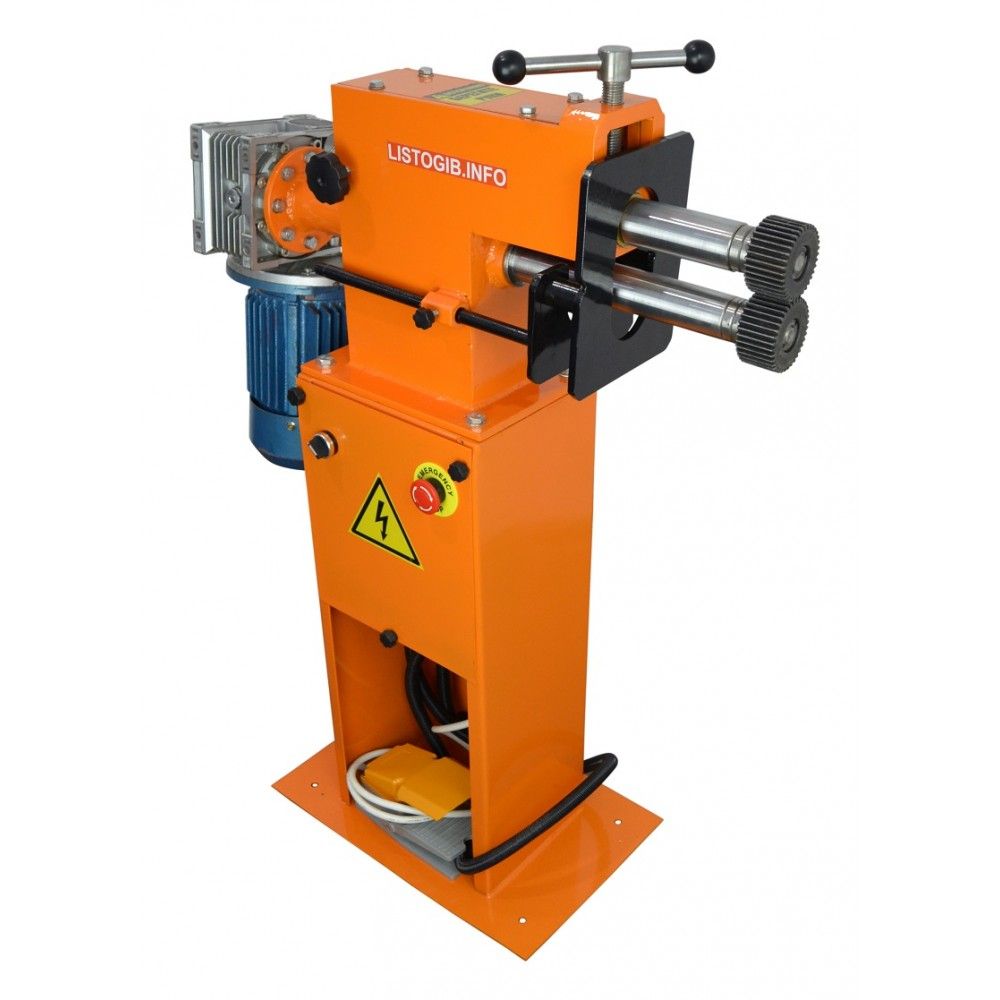

Наиболее популярными моделями зигмашин с электроприводом являются двухроликовые машины серии ИВА 27_ _ с горизонтальным расположением шпинделей. Зиговочные станки электромеханические производятся в соответствии с техническими условиями ТУ 2-041-94, и включают в себя следующие узлы:

приводной электродвигатель;
двухступенчатый редуктор типа рм;
опорного вала;
промежуточной зубчатой передачи;
пневмоцилиндра (или гидроцилиндра), управляющего перемещением верхнего рабочего ролика;
рычажного привода нажимного вала;
пары роликов;
механизма упора (для зиговки штучных заготовок);
узла подачи.
системы управления (педаль, кнопка).

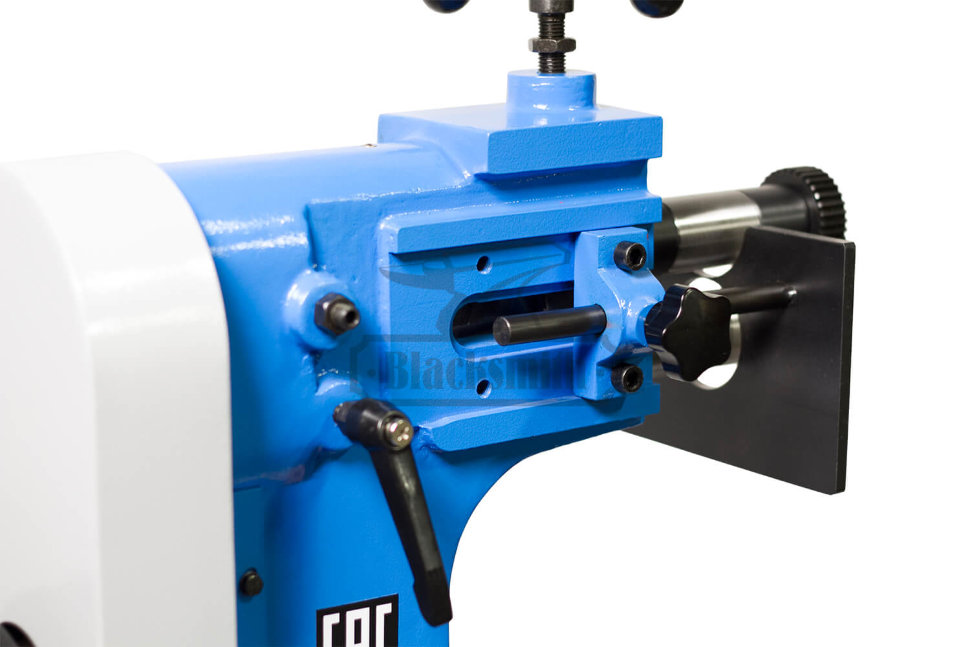

Устройство зиг-машины

Зиговочная машина электромеханическая действует так. При включении двигателя крутящий момент через понижающий редуктор и промежуточную передачу передаётся на нижний опорный ролик, на который до упора подаётся заготовка, предварительно прошедшая через узел правки. При включении рычажной системы с пневмоприжимом оснастки последняя подаётся до контакта с поверхностью заготовки, после чего упор откидывается, и датчик движения включает силовую подачу полосы в отрегулированный зазор. Производится формообразование рельефа, соответствующего профилю инструмента. При необходимости работ по калибровке полученного профиля вращение двигателя реверсируют, либо выполняют повторную зиговку, несколько уменьшая значение рабочего зазора. Для извлечения готового изделия из рабочего пространства зигмашины достаточно вернуть инструмент в своё верхнее положение посредством включения цилиндра на обратный ход.

Зиговочная машина ИВ2716 может работать в составе поточной линии профилирования, работают в автоматическом режиме, причём в качестве исходной заготовки используется лента или длинная полоса металла. Для облегчения съёма готовой детали станок дополнительно оснащается либо рулонным наматывателем, либо качающимися рычагами сброса, управление которыми производится от кулачков, устанавливаемых на свободном конце опорного вала.

Типоразмеры серийных электрических зиговочных машин
Модель	Максималь-ная толщина обрабатывае-мого металла, мм	Вылет станины, мм	Максима-льная скорость зиговки, м/с	Минималь-ная скорость зиговки, м/с	Суммарная мощность привода, кВт	Дополнитель-ные возможности
ИВ 2714	2,5	400	0,283	0,045	4,35	Рольганг, устройство для круговой резки
ИВ 2716	4,0	500	0,283	0,055	5,3

Машинки из дерева своими руками

17 878

06.11.2014

Машинки из дерева своими руками.

Игрушечные машинки, вещь, несомненно, интересная. И поверьте сделать машинку из дерева своими руками самостоятельно дело, тоже интересное и очень увлекательное.

Кроме дизайнерских решений и чуточку настойчивости и терпения, нам потребуются.

Деревянные бруски ( желательно сразу подобрать, по ширине будущей машинки , это ускорит дело ).
Колесная база от игрушечного автомобиля (колеса должны быть на металлической оси.)
Ножовка по дереву или металлу.
Напильник, наждачная бумага, дрель, сверло.
Клей ПВА, или другой клей для дерева
Масляные краски (цвета на ваш выбор), кисточка.
Скотч малярный.

Видео процесса разработки дизайна.

Сама машинка из дерева будет состоять из трех основных частей, которые нужно соединить воедино, а точнее из двух кусочков бруска ( кабина верхняя часть и деревяшка имитирующая все остальное) и колесной базы.

Верхняя часть машины, это отпиленный под разными углами от бруска кусок деревяшки, уклоны имитируют переднее и заднее стекло. Наносим разметку на самую узкую сторону бруска и отпиливаем, обработали напильником, наждачной бумагой – деталь готова к покраске.

Нижнюю часть машины изготавливаем по такому же принципу, только скосы делаем не такие острые, не под таким крутым углом, желательно в нескольких плоскостях, иначе бамперы будут выглядеть уж очень просто. Выпилили основные уклоны, доработали мелкие детали бампера при помощи напильника , рубанка, ножа. Отшлифовали, просверлили сквозные отверстия под колесную базу – все готовимся к покраске.

Покраска очень важна — форма у машинки простая, но если покрасить её правильно , то выглядеть, она будет как хорошая,стильная, «винтажная» игрушка. В начале красим детали, в фоновый цвет даем краске высохнуть. Затем наносим следующий цвет, форму и зоны покраски создаем при помощи малярного скотча . В таким же способом наносим надписи и цифры. Устанавливаем колесную базу – машинка из дерева готова.

Можно сделать несколько таких машинок из дерева своими руками, скажем целую серию. И создать для себя и своих детей целую игру-историю.

Машинки из дерева своими руками

Модель The GT-10. Модель Carbon 77. Модель Doc Ryder. Модель The Plum 50 — New addition! И Полиция.

Посмотреть подробнее и может даже купить тут. Вся история на kickstarter. Мне кажется такие деревянные винтажные машинки можно сделать своими руками. От этого они станут гораздо теплее.

Ваша оценка:

4 Можно ли сделать зиговочную машину своими силами?

В общем и целом, видно, что такое оборудование весьма востребовано и популярно в определенных сферах деятельности. Безусловно, посетив специализированные магазины, можно без труда заказать себе подобный станок, но это будет актуально, только если вы собираетесь стать профессиональным жестянщиком и зарабатывать этим на жизнь. Ну, а для домашнего использования вполне подойдет и установка, собранная самостоятельно.

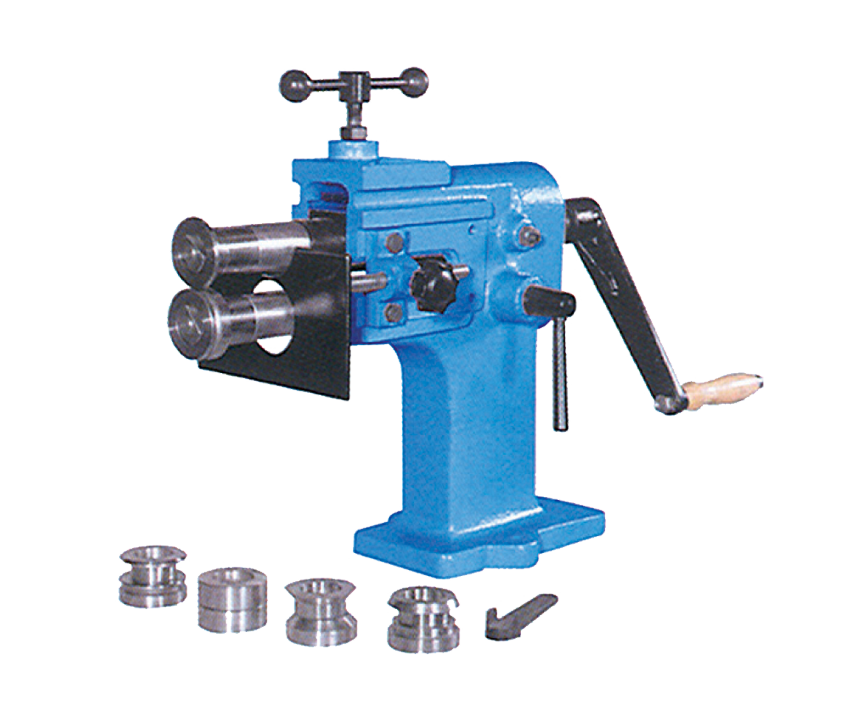

Но чтобы сделать зиговочный станок своими руками, необходимо знать его конструкцию. Составными частями таких машин элементарного типа являются: корпус, кронштейн, цилиндрический хвостовик, стопорный болт, винт с откидной ручкой, два вала, пружинное устройство, кожух, зубчатая передача и ролики. От вида последних и будут зависеть выполняемые операции.

Хвостовик расположен в нижней части корпуса и входит в чашечку кронштейна. Сам же корпус легко поворачивается относительного этого кронштейна и фиксируется посредством стопорного болта. Машинку крепят с помощью специального винта. Поворачивая рукоятку зажима, оператор приводит в действие пружинное устройство и осуществляет передвижение верхнего вала относительно нижнего, приближая либо же удаляя его. Для того чтобы вращались ролики, необходимо крутить рукоятку, которая через зубчатую передачу перенаправляет вращательное движение валкам и, соответственно, роликам. Сверху зубчатого механизма надевается кожух.

Перед началом зиговки на деталь устанавливают упор, его регулировка, а также фиксация осуществляются специальными винтами. Затем поднимается валок, и вставляется край обрабатываемого элемента между роликами. Часто одного прохода недостаточно, пройтись по одной и той же траектории придется несколько раз, при заходе на каждый следующий круг следует подтягивать винт и прижимать верхний вал. После того, как вы достигли желаемого результата, верхний вал поднимается, и обработанную деталь снимают.

Сферы применения оборудования для зиговки

Оборудование, предназначенное для выполнения зиговки, даже несмотря на то что название такой технологической операции знакомо преимущественно специалистам по металлообработке, активно используется в различных сферах деятельности. Зиговочные машины являются практически незаменимыми для изготовления элементов кровельных конструкций, в частности, для формирования их кромок.

Примеры элементов водостока, выполненных на зиговочном станке

Следует отметить, что в строительной сфере зиговочные станки нашли очень широкое применение. Используя такие машины, из листового металла, в частности, изготавливают следующие элементы строительных конструкций и коммуникационных систем: части водосточных и воздуховодных систем, изоляцию для теплотрасс и др. В строительной отрасли преимущественно используется зиговочное оборудование ручного типа, так как оно отличается небольшими габаритами и незначительным весом, не требует для своей работы подвода электричества и может применяться практически в любом месте.

Зиговочный станок также можно использовать для того, чтобы надежно соединить между собой цилиндрические заготовки, выполненные из тонколистового металла. Ролики для оснащения зиг машины такого типа при прохождении через них цилиндрической заготовки формируют на ней замки, при помощи которых и осуществляется соединение двух деталей.

Прокатка замка на колене воздуховода

При выполнении соединений с использованием замков, в отличие от сварки, на металлические детали не оказывается термическое воздействие, что исключает возможность их коробления. Кроме этого, такая машина, своими руками изготовить которую также можно, не требует для своего применения никаких дополнительных расходных материалов.

Чтобы расширить функциональные возможности, которыми обладает зиговочная, в том числе и ручная, машина, ее можно дооснастить дополнительными рабочими органами. Оснащенные таким образом машины можно использовать не только в качестве зиговочного, но также гибочного и профилирующего оборудования. Современные зиговочные станки промышленного назначения часто оснащаются автоматизированными системами управления, что повышает их производительность и точность выполняемых с их помощью технологических операций.

Специальные насадки позволяют делать фальцы для соединения тонкостенных труб

По типу

Ручные от 15 000 q

от 419 BYN от 71 668 KZT от 13 282 KGS от 82 905 AMD от $170 от 144 €

Электрические

от 79 000 q

от 2 210 BYN от 377 454 KZT от 69 955 KGS от 436 635 AMD от $899 от 761 €

Промышленные

от 306 752 q

от 8 585 BYN от 1 465 631 KZT от 271 632 KGS от 1 695 429 AMD от $3 491 от 2 958 €

Для дымоходов

от 2 051 786 q

от 57 423 BYN от 9 803 236 KZT от 1 816 879 KGS от 11 340 295 AMD от $23 353 от 19 787 €

Вертикальные

от 1 087 632 q

от 30 439 BYN от 5 196 601 KZT от 963 110 KGS от 6 011 381 AMD от $12 379 от 10 489 €

Ролики RAS

от 8 727 q

от 244 BYN от 41 696 KZT от 7 727 KGS от 48 234 AMD от $99 от 84 €

Ролики BRI Svarcove

от 7 431 q

от 207 BYN от 35 504 KZT от 6 580 KGS от 41 071 AMD от $84 от 71 €

Ролики TTMC

от 2 540 q

от 71 BYN от 12 135 KZT от 2 249 KGS от 14 038 AMD от $28 от 24 €

Назначение и конструкция зиговочного оборудования

Прежде чем начать разбираться в том, что собой представляет зиговочный станок, необходимо понять, для чего выполняется зиговка. В процессе осуществления этой технологической операции на поверхность заготовки из листового металла наносятся углубления полукруглого профиля. Такие углубления, которые и называются зигами, выступают в роли ребер жесткости, их наличие на поверхности изделия из тонкостенного металла делает его значительно прочнее. Размер углублений, для формирования которых и применяется зигмашина, полностью зависит от толщины металла, используемого для заготовки. Для выбора данного параметра, являющегося очень важным для такой технологической операции, используются специальные справочные таблицы.

Многие современные производители выпускают зиговочные станки, технические возможности которых позволяют выполнять целый перечень технологических операций. К таким операциям, которым заготовки из листового металла подвергаются в процессе их круговой обработки, относятся рифление их поверхности, резка и отбортовка. Более мощными и производительными, если проводить сравнение с ручным оборудованием, являются зиговочные электрические машины. За счет наличия в своей конструкции мощного электрического привода такие станки позволяют успешно выполнять обработку заготовок, изготовленных из более толстого листового металла.

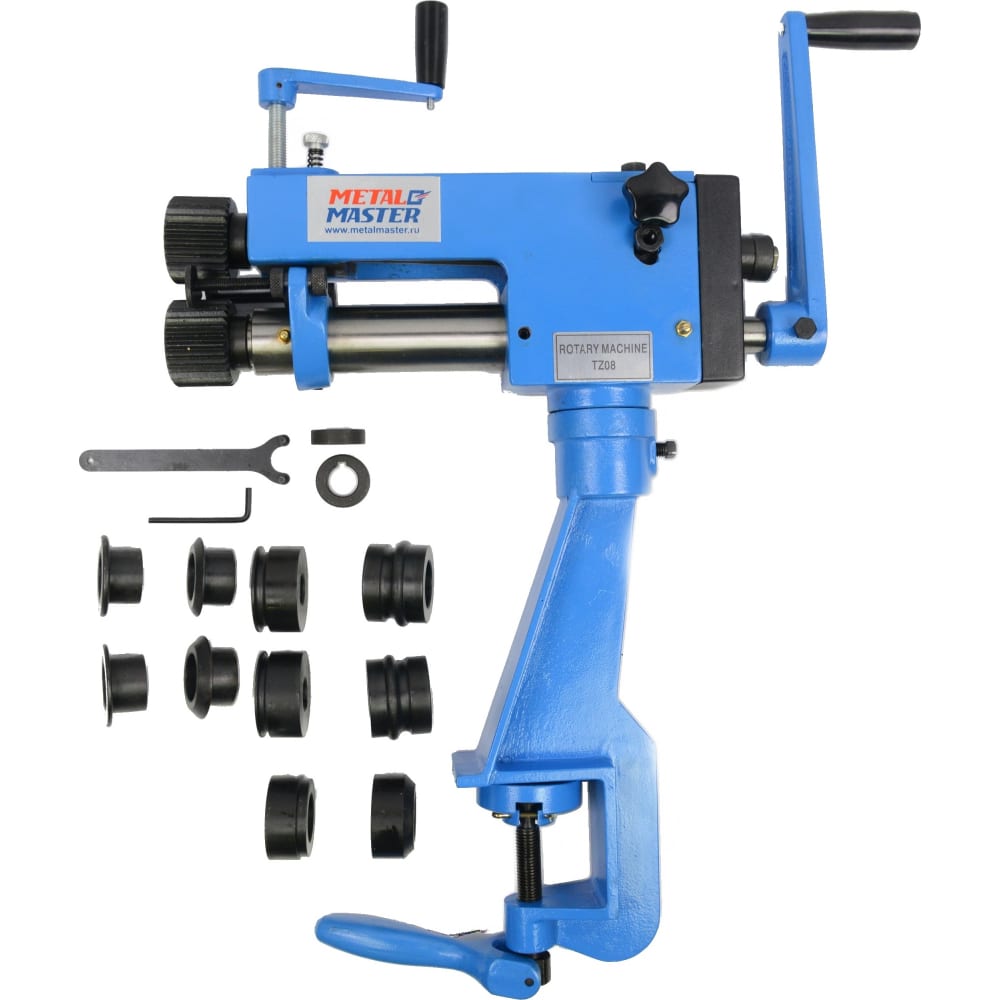

Основные части зиговочной машины

Вне зависимости от того, оснащен зиговочный станок ручным или электрическим приводом, конструкция и принципиальная схема работы такой машины остаются практически неизменными. Основными элементами конструкции подобных станков являются два вала, оси которых могут располагаться горизонтально или под некоторым наклоном. Именно эти валы, вращаясь относительно друг друга в противоположном направлении, придают вращение рабочим роликам, зафиксированным на их концевой части. Работает зиг машинка, как ручная, так и электрическая, по следующей схеме:

заготовку из листового металла помещают между двумя формирующими роликами оборудования;
валы машины сводят друг с другом, тем самым обеспечивая зажим заготовки между рабочими роликами;
при помощи ручного или электрического привода валы приводят во вращение;
при вращении валов и рабочих роликов зажатая между ними деталь также начинает двигаться; при перемещении заготовки между рабочими роликами с выступами требуемого размера и формы на поверхности листового металла под воздействием пластической деформации формируются соответствующие углубления.
