Резец отрезной токарный

Виды

Из множества разновидностей выделяют самые распространенные, различающиеся по функциональному назначению.

Для нарезания резьбы

Резьбовые инструменты круглой, прямой, изогнутой формы, предназначены для нарезки резьбы различного типа на деталях любого вида сечения как на внутренней, так и наружной стороне детали.

Отличаются по типу, ширине рабочей части, выполняются по разной технологии с соблюдением соответствия режущей кромки, угла наклона резьбы. Угол заточки большинства моделей равен 60 градусов. В случае необходимости изменения угла проводят самостоятельную заточку детали на станке.

Для внешней резьбы режущая пластина, установленная на инструмент, имеет форму копья, изготовлена из твердого сплава. Применяют обычно для метрической резьбы, при смене заточки создается резьба другого типа.

Для нарезки внутренней резьбы выбирают прибор с державкой в форме квадрата, внешне напоминающий приспособление для обработки глухих отверстий. Предназначено для нарезки резьбы в крупном проеме.

Для отрезки и обработки канавок

Используется для отрезания детали от заготовки под прямым углом, обработки торца. Для отрезного резца характерно тонкое основание с напаянным на него пластиной из твердого сплава. Разделяются, в свою очередь, на лево и правосторонние типы.

Также применяются для прорезки канавок различной глубины на металлических деталях.

C другими системами крепления

Наряду с проходными моделями, предназначенными для обработки вращающихся деталей цилиндрической формы, а также подрезных для вырезания уступов, обработки торцевой части детали, существуют универсальные резцы.

Отличаются сборным механизмом, позволяющей закрепить на державке режущие пластины различного типа, получить инструменты для работы с металлическими деталями под разными углами. Чаще всего применяют для расточки различного вида отверстий, точения по контуру, прочих специализированных операций на станках с ЧПУ.

Когда требуется заточка резца

Необходимость в заточке резцов для токарного станка возникает в двух ситуациях: при изготовлении нового инструмента и в случае его износа в процессе эксплуатации. Работать изношенным или неправильно заточенным резцовым инструментом нельзя, т. к. это ведет к резкой потере точности токарной обработки и снижению качества поверхности детали. Другими следствиями проблем с заточкой являются вибрация и избыточный нагрев.

Правила выполнения заточки

Целью заточки токарных резцов является приведение их поверхностей к заданным геометрическим характеристикам и придание надлежащей остроты режущим кромкам. Чтобы правильно заточить токарный инструмент, необходимо соблюдать технологию заточки и применять соответствующие материалу изделия абразивные круги

Также важно, чтобы заточной станок был оборудован регулируемым подручником, позволяющим фиксировать затачиваемый инструмент под необходимыми углами. Порядок заточки токарного резца выглядит следующим образом: первыми выводятся углы обеих задних поверхностей, а после их проверки и замера затачивается передняя

Последней операцией является доводка участков всех поверхностей в тех местах, где они прилегают к режущей кромке лезвия.

Применяемые инструменты

На станке для заточки токарных резцов должны быть установлены два шлифкруга с разными абразивами: из электрокорунда и зеленого карбида кремния. Первый предназначен для заточных работ по инструментальной стали, а второй круг применяют при заточке твердосплавных материалов. Притирка и доводка, которая является финишной операцией, производится на отдельном точильно-шлифовальном станке с минимальными биением и высокими оборотами. Здесь абразивным инструментом служат эльборовые или алмазные шлифкруги.

Классификация резцов для токарной обработки

Существуют государственные стандарты, в которых описывается классификация токарных резцов. Одной из классификаций является разделение по типу обработки металлических поверхностей:

Существует разделение по виду материала, из которого делают рабочую часть оснастки. Отдельная классификация касается целостности конструкции оснастки:

• Цельные приспособления. Представляют собой оснастку для токарных станков, изготавливаемую из легированной стали. Редко встречаются модели, изготовленные из инструментальной стали.
• Приспособления с дополнительными пластинами. Они делаются на заводе из разных видов твердых металлов, сплавов.
• Модели со съёмными пластинками. Закрепляются на державке с помощью винтов. Редко используются во время серийной обработки металлических деталей.

Главной классификацией считается разделение приспособлений на отдельные виды по форме, конструкции. О них нужно поговорить отдельно.

1 Отрезной резец для токарных станков – основные характеристики инструмента

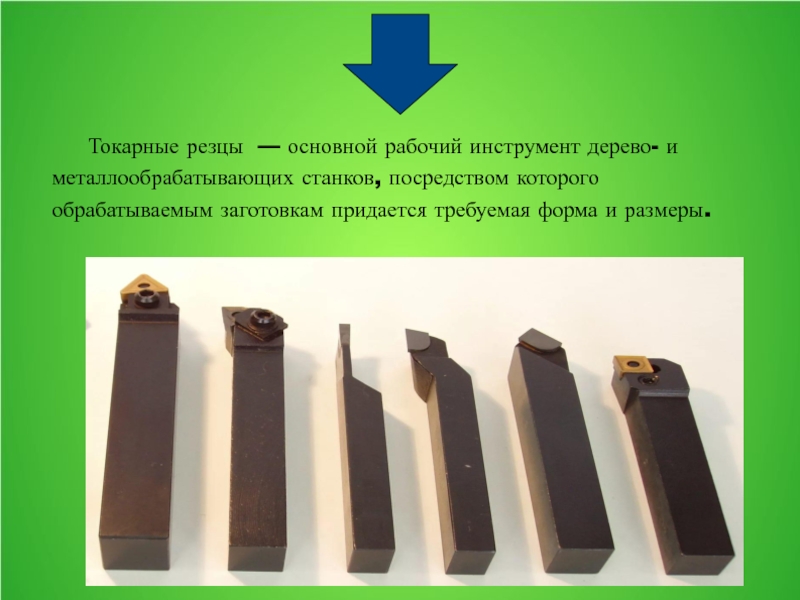

Резец является ключевым рабочим инструментом для любого современного оборудования, на котором осуществляются всевозможные металлообрабатывающие процедуры. Самым функциональным и широко распространенным видом такого оборудования по праву считается токарный станок, который просто-напросто не сможет выполнять свои задачи, если его не оснастить необходимыми режущими приспособлениями, предназначенными для обработки фасонных, плоских и цилиндрических поверхностей.

Токарные резцы производятся из марок стали с существенно более высоким показателем твердости, чем твердость материалов, подготовленных для обработки.

На головке находятся три поверхности – две задние и одна передняя, режущие кромки (вспомогательная и основная), а также вершина. Основная кромка необходима для резки материала. Тело резца требуется для того, чтобы инструмент можно было надежно закрепить в специальном держателе. Кроме того, оно принимает прямое участие в операции раскроя металла.

К другим важным параметрам, коими характеризуются все резцы токарные (виды этих инструментов будут описаны ниже), относят:

• Передний угол: от него зависит эффективность и качество обработки материалов, а также легкость, с которой с приспособления сходит металлическая стружка.
• Задний главный угол: под ним понимают угол между плоскостью резки и поверхностью инструмента. Чем больше его величина, тем меньше о поверхность обрабатываемого изделия трется задняя грань режущего приспособления.
• Угол заострения: угол между основной задней и передней поверхностями. При его уменьшении резцу требуется меньше усилий для отделения стружки от материала, но при этом инструмент быстро затупляется, теряет свою прочность и выходит из строя.

С целью определения углов инструмента вводятся два понятия:

• плоскость резки: она проходит через режущую кромку и является касательной по отношению к поверхности обработки металла;
• основная плоскость: она совмещена с опорной поверхностью инструмента и идет параллельно направлению поперечной и продольной подач.

Это интересно: Резец канавочный токарный — виды, размеры, материал, классификация

Правила эксплуатации

Токарные резцы способны долгое время выполнять основную функцию, пока не сточится рабочая поверхность. Но неправильное использование сокращает срок службы инструмента. Чтобы не допустить предварительного износа, нужно соблюдать простые правила эксплуатации:

• Устанавливать по центру.
• Чем больше габариты заготовки, тем крупнее должен быть резец.
• Включать охлаждение при работе на тяжелых режимах.
• Своевременно затачивать.
• Периодически проводить доводку рабочих поверхностей мелкозернистым камушком, не вынимая инструмент из резцедержателя.
• К заготовке подводить инструмент вручную, после касания включать автоматическую подачу.
• При остановке станка сначала вручную отвести инструмент, после выключить агрегат.
• Правильно подбирать режимы резания.
• Не хранить инструмент в куче — это приводит к сколам и трещинам на режущей кромке.
• При работе с отрезным резцом подводить его как можно ближе к патрону.

На токарном станке выполняется много видов работ. Для каждого процесса предусмотрен отдельный резец. Он подбирается исходя из обрабатываемого материала, режимов резания, параметров чистоты и шероховатости. Инструмент нужно своевременно его затачивать, соблюдать правила эксплуатации и хранения.

Заточка

Первичная заточка выполняется на заводе при изготовлении. Новый резец имеет готовый профиль режущих кромок с соблюдением углов. Но во время работы инструмент изнашивается, и необходимо его затачивать.

Когда требуется заточить режущий инструмент

Износ резца сказывается на скорости, качестве и точности обработки. При ручной подаче отрезного или канавочного резца появляется ощущение, что инструмент идет туго.

При автоматической обработке признаками износа являются:

• Изменение цвета стружки.
• Ухудшение качества поверхности.
• Искры во время точения.
• Свист, вибрация.
• Появление сколов и зазубрин на режущей кромке.

Совет! Не рекомендуется эксплуатировать резец до полного затупления режущей кромки.

Общие правила выполнения

Заточка выполняется на заточном станке. Для твердосплавных материалов предусмотрен круг из электрокорунда. Инструмент из быстрорежущий стали затачивают на круге из зеленого карбида.

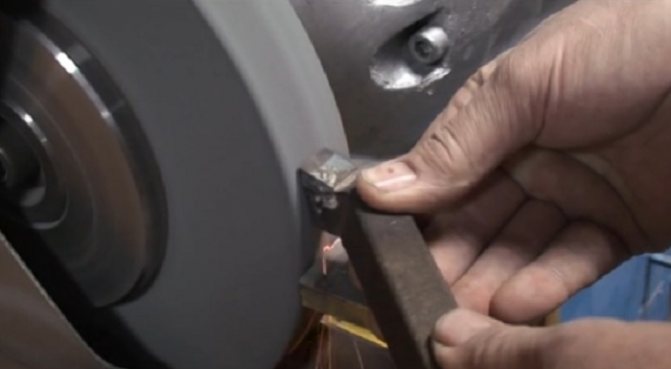

Резец кладут на подручник и прижимают к вращающемуся кругу. Для получения ровной поверхности его необходимо перемещать вдоль круга. Режущая кромка должна располагаться по центру круга, в крайнем случае на 10 мм выше. Когда все поверхности готовы, на пересечении главной и вспомогательной режущей кромки делается небольшое скругление.

Важно!

Зазор между подручником и абразивным кругом допускается не более 3 мм.

Чтобы исключить перегрев режущей кромки, необходимо периодически ее охлаждать. Для этой цели возле заточного станка должна быть емкость с водой. Если пренебречь охлаждением, на поверхности кромки образуются микротрещины. Их не видно невооруженным глазом, но стойкость инструмента и качества обработки снижается.

Для повышения стойкости резца и спрямления кромок выполняют доводку. В зависимости от материала инструмента для этого предусмотрены алмазный (для твердосплавных) и эльборовый (для быстрорежущих) доводочные круги. Для контроля углов резца используют специальные шаблоны.

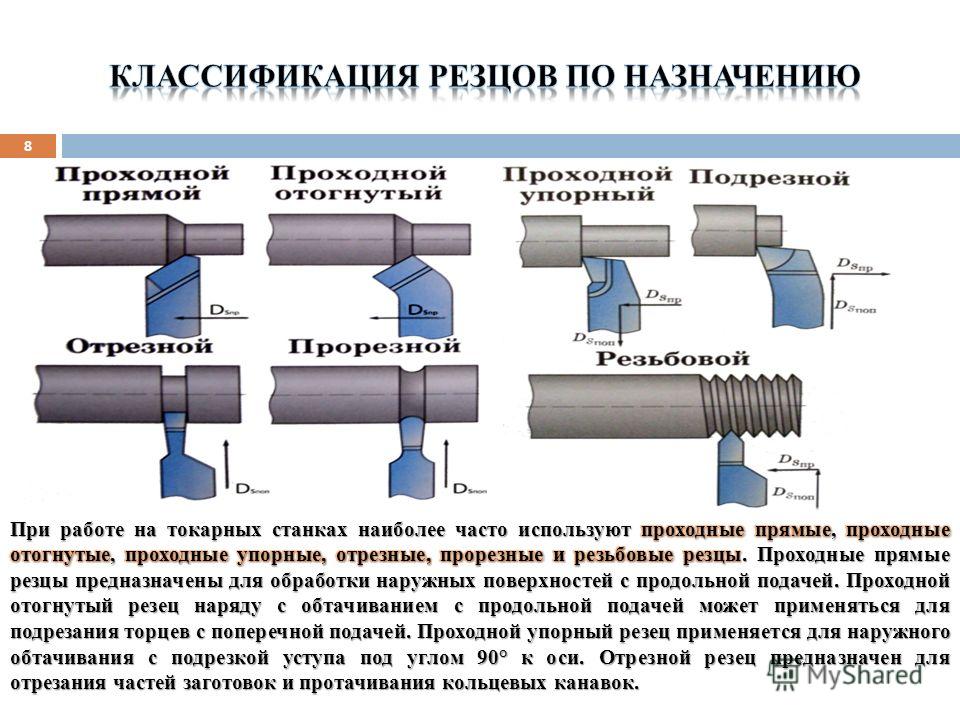

Виды токарных резцов и их назначение

Всю совокупность существующих сегодня приспособлений можно условно классифицировать по ряду признаков:

• характер исполнения – сборные (из напаянных твердосплавных пластин) или цельные (сделаны из монолитного бруска);
• технологическая роль – общие (для стандартных операций) и специальные (для сложных профилей);
• конфигурация лезвия – прямое или изогнутое (для деталей с труднодоступными местами), последнее – с самой разной формой искривления;
• класс обработки – черновые (грубая, для обдирки) и чистовые (тонкая, для финишного доведения);
• особенность подачи – на неподвижную заготовку (строгальные) или на вращающуюся.

Для облегчения классификации конструкция токарного резца или его ключевые отличия часто отражены в его названии. Так, например, по алмазному сразу ясно, что он предназначен для снятия слоев сверхтвердых материалов. Основная часть пружинного напоминает спираль и слегка амортизирует под нагрузкой. Какой формы лопаточный, думаем, понятно, что за характер воздействия у долбежного, кажется, ясно без лишних слов.

Теперь подробнее рассмотрим те популярные группы инструментов, которые сегодня используются регулярно.

Проходные

Наиболее распространены и более чем востребованы при наружной обработке цилиндрических деталей. Подразделяются на три категории:

• прямые – их лезвие идет строго параллельно оси вращения станочного оборудования;
• отогнутые – у них кромка расположена с отклонением влево или вправо (по отношению к державке), что позволяет существенно облегчать продольную подачу;
• упорные – уже с двумя изгибами, в результате чего головка приспособления приобретает ϟ-образную форму, поддерживающую деталь, не дающую ей изгибаться; благодаря этому подходят для снятия материала нежестких или длинных предметов.

Различия, которыми обладают элементы и углы токарного проходного резца, хорошо видны на схеме ниже. Мы же добавим, что все 3 разновидности выпускаются и применяются по-настоящему массово. Поэтому, в целях разумной экономии без ухудшения качества, их чаще всего делают неразборными и исполняют из инструментальных сортов стали.

Подрезные

Нужны для создания уступов и торцевания вращающихся объектов. Хороши своей способностью поддерживать каждое из направлений подачи – это позволяет без труда формировать какие угодно уступы. Обычно являются сборными, так как к ним не предъявляются строгие требования по надежности.

Отрезные

Входят в группу канавочных, отличаются специфической конфигурацией лезвия: главная кромка у любого из них дополнена еще парой вспомогательных (по одной с каждой стороны), воздействующих и на боковые плоскости в месте контакта. Ее также выполняют трапецеидальной, зауживая к державке, с целью снизить трение. Зато головка усилена и, если загнута кверху, называется петушковой.

Важно располагать такой инструмент прямо напротив оси вращения и максимально близко к патрону, размещая корпус перпендикулярно детали, если нужно, используя жидкость для смазки и охлаждения

Резьбонарезные

Поддерживают высокую точность совмещения вала станка с области детали. За счет максимального соответствия профилей обеспечивают достоверность конечного результата. В зависимости от обрабатываемой поверхности делятся на 2 вида:

• внутренние – отогнутые, их нужно заводить в полую заготовку;
• наружные – прямые, с максимально удобным доступом.

В каждом из случаев важно синхронизировать подачу со скоростью вращения шпинделя

Расточные

Нужны для обеспечения соосности: такое приспособление вставляется в цилиндрическую деталь и снимает лишний материал до тех пор, пока она не будет идеально надеваться на вал.

Стоит учитывать, что операция производится в условиях высокого нагрева и затрудненного удаления стружки и использования СОЖ, поэтому выполнять ее нужно на невысоких скоростях и сильно не углубляясь.

Делятся на 2 вида:

• упорные – для тупиковых отверстий;
• проходные – для сквозных.

Их державки также могут быть разных размеров.

Сборные

Здесь строение токарного резца состоит из цельнометаллического профиля и съемной пластины, либо напаянной (приваренной), либо прикрепленной механически. Во втором случае фиксация осуществляется с помощью прижимов, резьбового соединения или эксцентриков – главное, чтобы она была достаточно надежной.

Для создания прочного лезвия также важно правильно выбрать материал. Это может быть как «классическая» инструментальная сталь, так и еще более твердые сплавы или, в качестве альтернативы, порошковый композит

Список актуальных ГОСТов

Ввиду различий в конструкции, размерах и геометрии, многие не могут правильно подобрать резец подрезной. ГОСТ должен избавить от этих трудностей. В стандарте имеется вся необходимая информация о токарных инструментах, их конструкции, геометрических параметрах и других не менее важных особенностях, которые пригодятся при расчете режимов резания и выборе резца.

Всего есть 4 государственных стандарта, в которых упоминаются токарные подрезные резцы:

1. ГОСТ 18880-73 (переиздание с изм. 2003 г.). В стандарте изложена краткая информация об основных обозначениях, конструкции, геометрических параметрах и размерах подрезных отогнутых резцов, имеющих напаянные режущие пластины из твердого сплава.
2. ГОСТ 18871-73 (переиздание с изм. 2003 г.). В стандарте имеется необходимая информация о конструкции и размерах токарных подрезных резцов с напаянными пластинами из быстрорежущей стали.
3. ГОСТ 28980-91 (переиздание с изм. 2004 г.). Говорится о проходных и подрезных резцах со сменными твердосплавными пластинами.
4. ГОСТ 29132-91 (переиздание с изм. 2004 г.) Имеется информация о проходных и подрезных резцах со сменными многогранными пластинами, которые применяются в производстве вместе со специальным приспособлением, копиром.

Типы и область использования резцов отрезных

Конструктивно рассматриваемые насадки подразделяются на сборные и монолитные (цельнометаллические). Последние производятся из сверхпрочной инструментальной стали, а их основные технические характеристики регламентирует Государственный стандарт №18874 от 1973 года. Максимальные габариты такого резца составляют:

• Полная длина – 80 миллиметров;
• Головочная длина – 15 миллиметров;
• Ширина режущей кромки – 12 миллиметров.

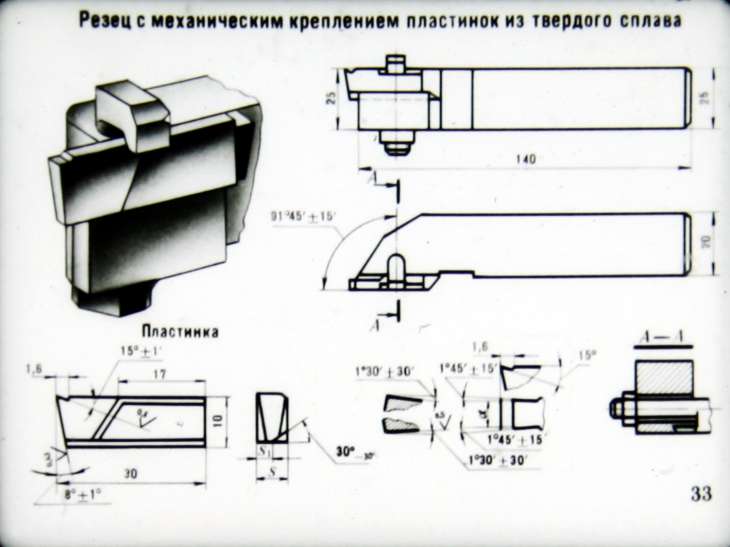

Сборные модели, в свою очередь, возможно подразделить на два типа. Первый тип выглядит как монолитный образец, у которого и головка и державка исполнены единым бруском, а вот пластина режущая – является отдельным сборным элементом, устанавливаемым на окончание головки. Ее крепление может производится двумя способами – либо способом припайки к основанию, либо способом механического крепления.

Второй тип сборной модели получил наибольшее распространение в современном мире собирающихся резцов. Он имеет длинную и плоскую головку с режущим краем, которая механическим методом закрепляется в особой оправе, которая и выполняет роль своеобразной державки. Подобные резцы продаются со сменными пластинами, различающимися по толщине и ширине. Помимо прочего, некоторые из описанных образцов способны регулировать длину выброса своей головки.

Кроме усиленных и стандартных вариантов отрезной насадки в классической конструкции, для работы в особых условиях могут применяться иные разновидности отрезных резцов, которые способны компенсировать малую жесткость или маломощность токарного станка. Сюда можно отнести инвертированные или пружинные модели, используемые зачастую на мелком производстве или в бытовых мастерских. Их головки могут компенсировать динамические ударные нагрузки и поглощать (насколько возможно) создаваемые вибрации, а это позволит добиваться нужного качества обрабатываемой поверхности и предохранять режущий край от повреждения.

Преимущества твердосплавных пластин для резцов

Главные преимущества твердосплавных пластин для отрезных резцов перед инструментом из быстрореза — это возможность работы с высокими скоростями резания (до 500 м/с для стали) и сохранение твердости при высокой (до 900 °C) температуре в зоне обработки. Существуют два основных метода фиксации твердосплавных пластин на головке державки: напайка (а также аналогичные методы) и механическое крепление. Неразъемные соединения конструктивно проще и более устойчивы к вибрации при работе под большими нагрузками. Но, несмотря на более сложную технологию изготовления, отрезной инструмент с креплением пластин механическим способом обладает рядом неоспоримых преимуществ:

• отсутствие термического воздействия на головку державки во время крепления режущей части;
• возможность быстрой замены пластины или поворот другой режущей кромкой;
• использование на одном типе державки различных видов пластин;
• сохранение геометрических характеристик резца после замены пластины.

Помимо режущих элементов из твердых сплавов при обработке особо твердых материалов применяют керамические пластины. Они более хрупкие, но отличаются повышенной износостойкостью режущей кромки и могут работать при очень высоких температурах в зоне резания (до 1200 °C).

Резец токарный отрезной – установка изделия

Данный процесс не является слишком сложным. Большое распространение имеют резцы из цельного металла, и немного реже применяются данные приспособления с твердосплавной напаянной пластиной. Так как в работе головка данного изделия подвержена сильному боковому трению, то его нужно заузить на 1-2 градуса. И монтируют такое приспособление к обтачиваемому предмету под прямым углом. Существенным моментом при установке является нахождение отрезного резца точно в центре детали. Это является немаловажным в данном случае. В токарных работах с хрупкими материалами применяемый режущий инструмент устанавливают под небольшими углами — 5-10 градусов. В противном случае обрабатываемый пруток может сломаться. Для быстрорежущих приспособлений рабочая скорость должна находиться в интервале от 25 до 30 м/минуту, а для данных изделий с напайкой из твердого сплава – от 125 до 150 м/мин.

Основные характеристики отрезных резцов для токарных работ

Токарный станок, предназначенный для металлообрабатывающих процедур, в том числе по цилиндрическим, фасонным и плоским поверхностям, в обязательном порядке оснащается резцом. Его характеристики бывают разными, но есть один ключевой момент: изделие для обработки металла должно быть изготовлено из более твердой и прочной стали, чем материал обрабатываемых поверхностей.

Резцы отрезные имеют конструкцию и размеры согласно ГОСТ 18880—73. Они различаются между собой сильнее, чем инструменты для работ по дереву.

Рабочая часть режущего инструмента обычно бывает выполнена в виде клина. Этим резец для токарного станка по металлу похож на некоторые другие приспособления для металлообработки. Конструкция у разных видов резцов может иметь отличия, но она непременно предусматривает тело и головку.

Головка включает следующие элементы:

• вершина;
• основная и дополнительная режущие кромки;
• передняя и две задние поверхности.

Форма режущих кромок отличается, например, если посмотреть на резец по металлу подрезной, можно увидеть, что она треугольная, а у других видов — прямая или полукруглая. У резцов по дереву лезвие имеет прямую форму. Тело (стержень) инструмента используется для фиксации в державке или суппорте. Основная кромка выполняет операцию резки. Раскрой заготовки происходит при непосредственном участии тела инструмента.

Резцы токарные имеют и другие особенности:

• Передний угол. Его параметры определяют легкость снятия стружки, скорость и точность обработки заготовки.
• Задний угол. Он образован обрабатываемой поверхностью и плоскостью резца. Если он слишком маленький, одна из граней режущего приспособления будет постоянно тереться о заготовку. Слишком большая величина заднего угля затрудняет снятие стружки, так что необходимо выбирать оптимальные параметры.
• Угол заострения. Он образован плоскостями передней и основной задней поверхности. Тем меньше его величина, тем эффективнее снимается стружка с заготовки. Но при слишком маленьком угле рабочая поверхность инструмента быстро затупляется, резец приходит в негодность.
• Размер державки (выражается в мм). Например, резец отрезной Т5К10 и многие другие модели имеют размер державки 25х16 мм.

Термины, которые используются при обозначении углов инструмента:

• Основная плоскость. Она проходит через прямые, совпадающие с векторами продольной и поперечной подач, и параллельна опорной поверхности резца.
• Плоскость резки. Она совпадает с режущей кромкой инструмента и располагается по касательной к обрабатываемой поверхности заготовки.

Резец для токарных работ по дереву из напильника

Привет всем любителям помастерить, сегодня мы будем изготавливать нож, а вернее резец по дереву для работы на токарном станке. У автора токарный станок импровизированный, он изготовлен из дрели, резец автор также решил сделать сам. Исходным материалом для ножа послужил старый напильник по металлу. Процесс изготовления довольно прост и не требует особых навыков и инструментов. Резец прекрасно справляется с поставленной задачей и долго не тупится. Единственный недостаток такого инструмента в том, что сталь быстро ржавеет, так что резец нужно хранить в сухом месте и регулярно смазывать. Если вас заинтересовала самоделка, предлагаю изучить проект более детально!

Список материалов:

— старый напильник; — дерево для накладок; — эпоксидный клей; — гвозди, болты или другие стержни (для штифтов); — масло для дерева.Список инструментов: — болгарка с точильными и отрезными дисками; — тиски; — сверлильный станок; — маркер; — стамеска; — зажимы; — точильные камни. Процесс изготовления самоделки:

Шаг первый. Шлифовка

Первым делом нам нужно хорошо отшлифовать старый напильник до блеска. Закалять самоделку мы не будем, так что при изготовлении нельзя допустить перегрева напильника. Зажимаем напильник в тисках, а на болгарку устанавливаем толстый шлифовальный диск. Приступаем к работе, в процессе шлифовки напильник постоянно поливаем водой, чтобы металл не перегревался. Таким способом автор отшлифовал все стороны напильника.

Шаг второй. Режущая частьШаг третий. Тонкая шлифовка

При помощи мелкого наждачного камня выравниваем и затачиваем носовую часть резца. В завершении заматываем кончик ножа малярной лентой, чтобы не пораниться в дальнейшем.

Шаг четвертый. РукоятьШаг пятый. Завершение и испытания

Вот и все, теперь нож готов, осталось пропитать накладки маслом, чтобы они не пачкались и не впитывали воду. Нож отлично смотрится, можно испытывать. Автор работает резцом довольно уверенно, режущая часть резца не гнется, сталь крепкая. На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. не забывайте делиться с нами своими идеями и самоделками!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как установить отрезной резец

Чтобы правильно выполнить отрезание без повышенного износа режущей пластины, а также обеспечить требуемое качество торца после отрезки, необходимо выставить резец строго перпендикулярно к детали. Кроме того, он должен быть установлен напротив оси вращения с отклонением по вертикали не более ± 0,1 мм. Размещение кромки лезвия даже на несколько десятых миллиметра выше может привести к поломке режущего лезвия, а при установке ниже уровня на заготовке может остаться непрорезанная ступенька. Отрезку необходимо производить максимально близко к кулачкам патрона, используя резец с минимальным вылетом.
