Анкерное крепление: как крепить анкерный болт. правильная установка акерных болтов

Особенности конструкции

Анкер для сквозного монтажа представляет собой цилиндрической формы стержень с наружной метрической резьбой на одном конце, распорным узлом – на другом и гладкой частью посередине детали. Варианты исполнения изделий: с гильзой для защиты тела анкера и без гильзы. На резьбу крепежной детали навинчена шестигранная гайка типа DIN 934 с подложенной под нее плоской шайбой DIN 125 (аналог ГОСТ 11371), предназначенная для закручивания динамометрическим ключом требуемого размера. Распорный узел включает расклинивающий конус и сегментную муфту с внешними упорами, обеспечивающими равномерное распределение нагрузки при фиксации в базовом материале.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

Сам болт
Конус со слоем резьбы внутри
Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Приложение 2

Оборудование для приготовления и нагнетания цементирующих растворов

1. Смесители

№ пп	Основные параметры	РМ-300	РМ-500	РМ-750	Турбо-80
1.	Производительность, л/с	5
2.	Полезная емкость, л	200	500	750	135
3.	Частота вращения турбины, об/мин	350	475	570	400
4.	Электродвигатель	АО-52-6	АО-52-6	АО2-51-4
5.	Мощность электродвигателя, кВт	4,5	4,5	7,5	15
6.	Число оборотов электродвигателя, об/мин	950	950	1440
7.	Направление вращения турбины	правое	правое	правое
8.	Высота, мм	1431	1544	2000
9.	Ширина, мм	1110	1158	1100
10.	Длина, мм	1393	1672	1450

2. Растворонасосы

№ пп	Основные параметры	НБЗ-120/40	Турбо-80	НВ-5070
1.	Число плунжеров	3
2.	Диаметр плунжера, мм	63
3.	Длина хода плунжера, мм	60
4.	Расчетное число оборотов на входном валу коробки скоростей, об/мин	1450
5.	Вакумметрическая высота всасывания при температуре перекачиваемой жидкости до 30 °С м.вод.ст.	5
6.	Внутренний диаметр всасывающего рукава, мм	56	2
7.	Внутренний диаметр напорного рукава, мм	38
8.	Давление, МПа	0 — 8,0	0 — 7
9.	Производительность, л/мин	0 — 77	5 — 5
10.	Регулируемые параметры (указанные в таблице) Скорость	Расчетное число обор. в мин. эксцентрикового вала	Подача, л/мин	Предельное давление нагнетания, МПа
I	31	15	4,0
II	38	19	4,0
III	80	40	4,0
IV	146	70	4,0
V	249	120	2,0

11.
Масса, кг
680
1150

12.
Габариты, мм

длина
1970
3490/2250

ширина
990
1790

высота
980
1240

13.
Приводной двигатель
э/д. АО2-51-4

7,5 кВт

э/д

Крепление дюбель гвоздей строительным пистолетом

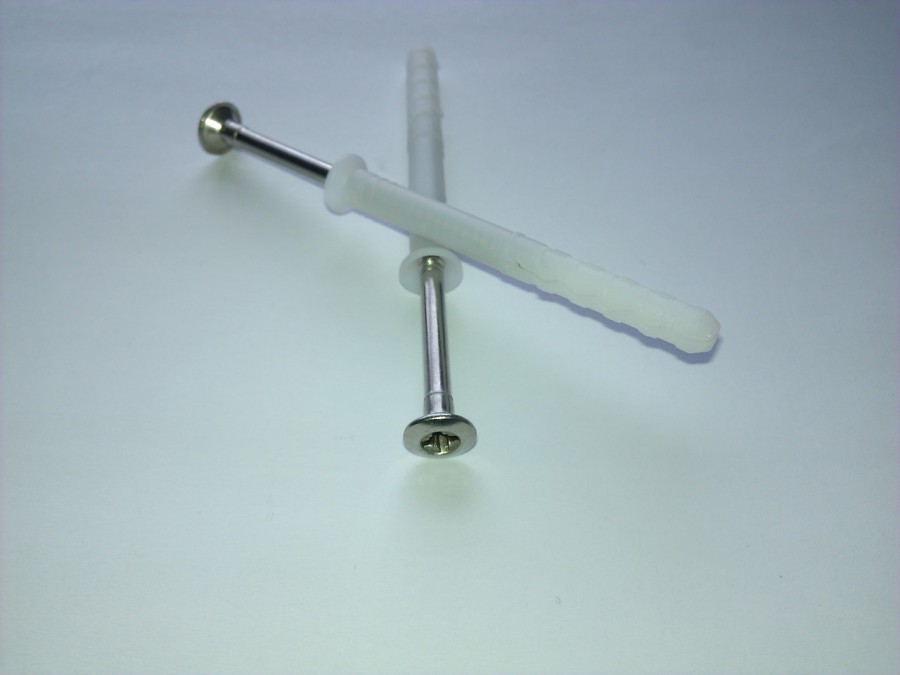

Уже рассмотренные способы монтажа дюбель-гвоздя предполагают, что вначале устанавливается дюбель, а затем в него забивается гвоздь.

Но существует еще один метод – он подразумевает применение специального пистолета. С его помощью закрепляемое изделие пристреливается к основе с помощью дюбель-крепежа.

В такой ситуации используется специальный дюбель-гвоздь, не предполагающий применение самого дюбеля как такового. Гарантией плотной посадки крепёжного элемента в твёрдое основание служит особая шайба, которой оснащён гвоздь.

Принцип монтажа дюбель-гвоздя при помощи пистолета состоит в том, что после пристрела крепежа, шайба, располагающаяся на кончике метиза, передвигается к шляпке крепёжного изделия и надёжно крепится там.

Конструкция и монтаж

Анкер регулируемый по высоте состоит из двух пластин – опорной и ответной. В них выполнены отверстия для крепления на элементах конструкции деревянного строения. Ответные пластины некоторых моделей таких изделий могут оснащаться направляющими трубками, используемыми для надежной фиксации несущего столба.

Выбирая регулируемый по высоте анкер, необходимо учитывать тот факт, что размер его ответной пластины и диаметр бревна, из которого выполнен несущий столб, должны быть одинаковыми. Следует учитывать также и то, что место в строении, в котором будет установлен анкер регулировочный по высоте, определяется еще на стадии проектирования.

Схемы установки и работы регулировочного анкера

Принцип, по которому работает анкер подобного типа, заключается в следующем.

Устанавливают анкер регулировочный по высоте под опорную балку или столб, при этом опорная площадка такого элемента при помощи шурупов может крепиться к опорному столбу или бревну, элементам кровли или к балке перекрытия. Местом для установки регулируемого по высоте анкера также может служить стропильная система строения и его опорное крыльцо.
Сначала резьбовой элемент анкера выставляется в максимальное положение по своей высоте.
По мере усадки деревянной постройки, величина которой за год может составлять 7–9 см, анкер регулировочный по высоте опускают, что и позволяет компенсировать геометрические изменения в здании. Обычно такую процедуру выполняют один раз в два месяца, чего вполне достаточно для того, чтобы не допустить критических изменений в конструкции здания, возникающих из-за усадочных процессов.

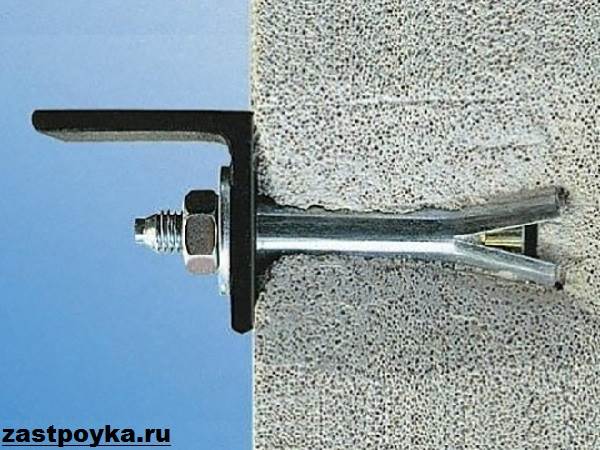

Описание и свойства анкерного болта

Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь» больше, снимаемой с него, начинают действовать силы разрушения:

— Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

— Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

— Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

— Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

— Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

— Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

Механические:– закладной;– распорный;– забивной;– клиновой;– болт с кольцом или крючком;– рамный;– шпилька;– фасадный;– потолочный;– пружинка.
Химические:– крепеж-монолит;– для наружных и внутренних работ;– для крепежа в рыхлых и тонкостенных основах;– стойкие к вибрациям;– долго служащее;

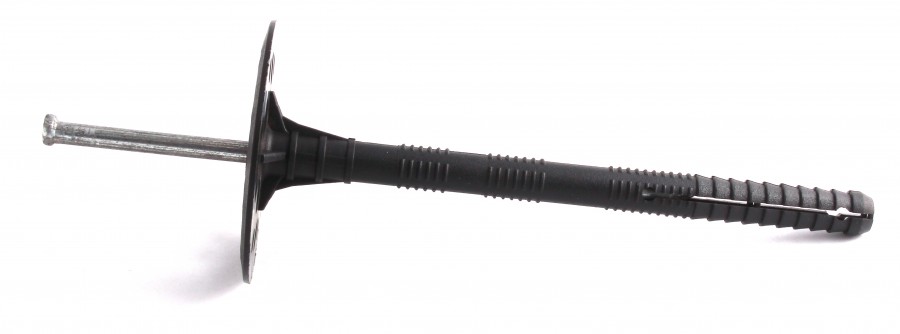

Пластиковые.
Грунтовые.
Для устройства фундамента.
Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Технические характеристики крепежа

Сравнивать друг с другом анкеры разного строения – занятие неблагодарное. В зависимости от устройства и материала показатели будут совершенно разными. Но поскольку высокая прочность и несущая способность связаны с большей стоимостью, здесь наблюдается определенное сочетание цены и возможностей изделия. А это позволяет подобрать крепеж оптимальный не только по техническим параметрам, но и по стоимости.

Размерный ряд изделий зависит от назначения. Конечно, потолочная модель всегда будет иметь более скромные размеры и меньший диапазон их по сравнению с фундаментными болтами. Но в целом относительно большая длина является общей конструктивной особенностью – иначе сложно сформировать надежное крепление.

При выборе изделий в наибольшей степени потребителя интересует максимальная и рабочая нагрузка. Последняя составляет 25–30% от максимальной. Стоит учесть, что на несущую способность оказывает влияние и материал основания. Показатели обычно приводят для сжатого бетона с плотностью на менее 1800 кг/куб м.

Клиновой

Клиновой анкер – базовая конструкция, оцинкованная сталь:

размеры варьируются от 6*40 до 12*120 мм, однако у разных производителей размерный ряд может не совпадать;
максимальная толщина прикрепляемого материала колеблется от 5 до 20 мм;
минимальная толщина несущей поверхности должна быть от 53 до 120 мм;
и, наконец, главный параметр, минимальная вырывающая сила – от 1,4 до 6 кН.

Его специальная разновидность – потолочный анкер-клин, мало чем уступает основным моделям: максимальная толщина материала – 5–8 мм, вырывающая сила – от 3,6 до 5 кН при максимальном размере изделия 6*60 мм.

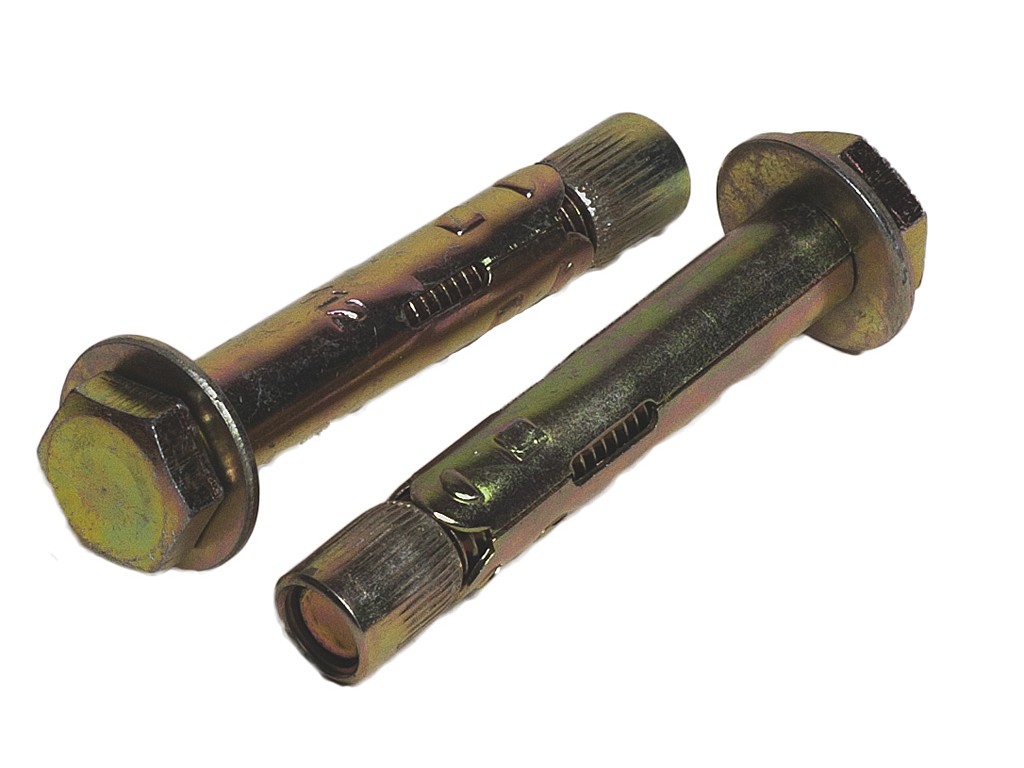

Втулочный

Втулочный анкер:

размеры колеблются от 8/15*65 мм до 12/50*115 мм;
максимальная толщина закрепляемых элементов – от 15 до 50 мм;
предельный изгибающий момент – от 5,2 до 25 Нм;
нагрузка на вырыв – от 10,5 до 18,3 кН.

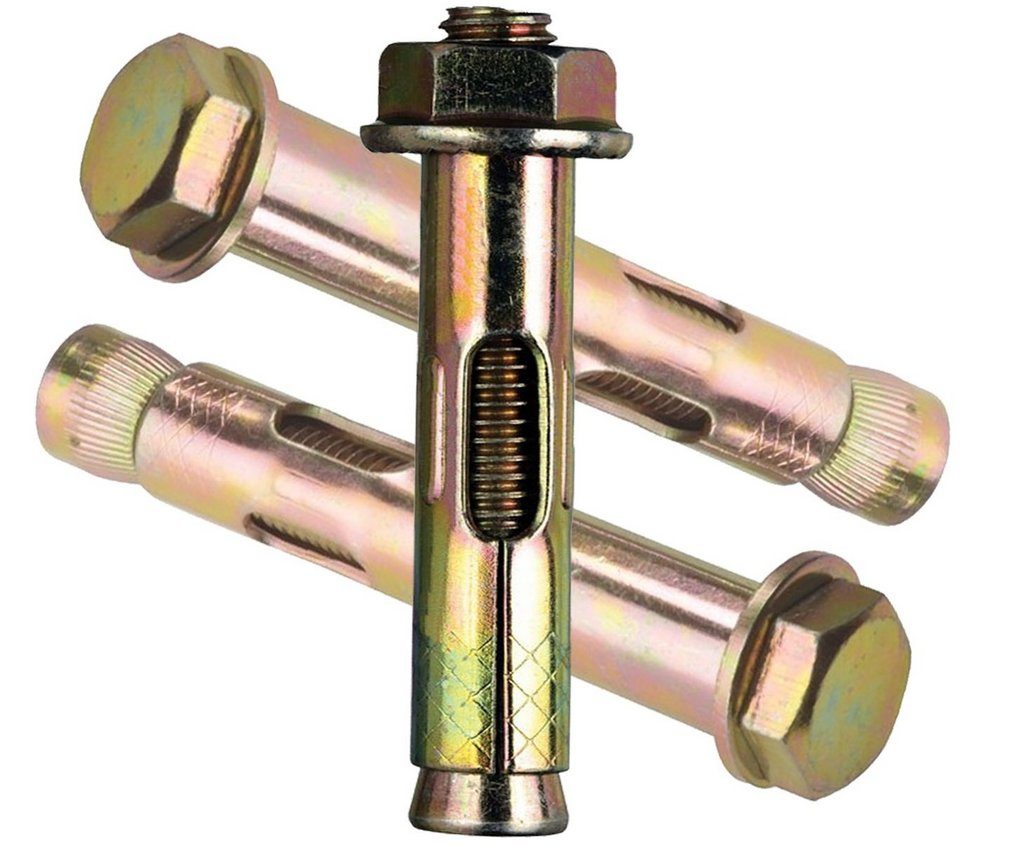

Распорный

Распорный анкер – приведены данные одной из модификаций:

размеры – общая длина изделия варьируется от 98 до 235 мм;
толщина прикрепляемых элементов колеблется от 20 до 60 мм;
минимальная толщина базового материала – от 120 до 300 мм;
нагрузка на вырыв в сжатой зоне бетона – от 11,2 до 44, 1 кН;
нагрузка на вырыв в растянутой зоне бетона (легкие материалы) – от 4,8 до 31,5 кН.

Забивной

Забивной анкер – характеристики приведены для одной из моделей. Материал изготовления –оцинкованная сталь:

размеры – длина варьируется от 25 до 50 мм;
толщина прикрепляемой детали не нормируется, так как не зависит от анкерной части;
минимальная толщина основания – от 100 до 130 мм;
нагрузка на вырыв в сжатой зоне – от 3,9 до 12,6 кН. Минимальная нагрузка в сжатой зоне бетона такая же.

А теперь узнаем, какой комплект материалов нужен для изготовления крепления анкер, и каков состав металлических элементов.

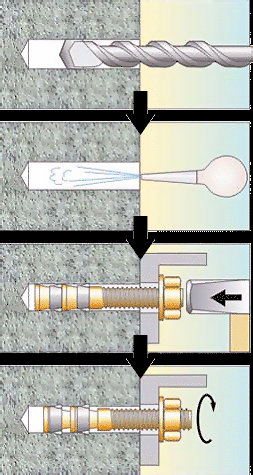

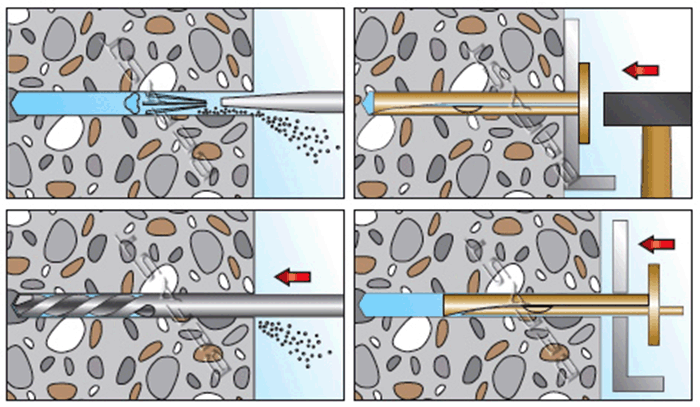

Как правильно установить элемент крепления — пошаговая схема

Шаг 1: Устанавливаем раму в проем на распорках

Перед тем как начать сверлить отверстия и капитально закреплять оконный блок, саму раму необходимо правильно выставить на распорках, выровнять оконный блок относительно вертикальной плоскости и, соответственно, горизонтальной. Для этого используем подкладки под раму и расклиниваем раму с двух сторон клиньями. Клинья забиваем молотком как можно плотнее, чтобы рама крепко стояла в оконном проеме. Строительный уровень поможет нам проверить ровность. Если наблюдаются отклонения, то легкими ударами молотка убираем эти недочеты, двигая раму в нужном направлении.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом

Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Прочие виды крепежа

Какими еще способами могут соединяться деревянные конструкции?

Накладки, уголки

Разнообразные перфорированные стальные пластины и уголки не конкурируют с анкерами по дереву, а дополняют их:

Уголки позволяют стыковать доски лаг перекрытия с балками или венцами встык, без врубки;

На фото оцинкованные уголки использованы для соединения стропил со слегой.

Использование пластин дает возможность тем же способом, встык, соединить доски при сращивании лаг или стропил.

Шпильки

Шпилька выполняет ту же функцию, что и болт. Она выгодно отличается от него тем, что наличие гаек с обеих сторон позволяет подтянуть крепление, не проворачивая саму шпильку, зачастую заклиненную соединяемыми деталями. При большой длине крепежа необходимое для этого усилие может быть весьма значительным.

Крепеж для древесины

Крепежные изделия, пригодные для соединения конструкций из дерева, имеют несколько особенностей:

большой диаметр резьбы (от 6 мм до 14 мм и более) компенсирует относительно небольшую механическую прочность основания;
влажность древесины способна значительно колебаться в разное время года и при разных условиях в помещении, поэтому для избежания коррозии крепежные элементы должны быть защищены латунированием или цинкованием, либо быть целиком изготовленными из устойчивых к коррозии материалов;
большой диаметр стержня предполагает значительное усилие при его вкручивании. Поскольку шлицы под крестовую или плоскую отвертку не рассчитаны на такие нагрузки, «якорь» чаще всего снабжается не шлицевой, а шестигранной шляпкой. Для вкручивания используют рожковый или торцевой ключ, либо накидную головку.

Виды и типы саморезов

По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.

Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.

Перечень популярных типов саморезов, их назначение и размеры
Внешний вид самореза	Шаг резьбы самореза	Область применения саморезов	Диаметр самореза, мм	Ряд длин саморезов, мм
Средний	Универсальные саморезы, предназначены для всех видов крепления, являются самыми популярными	3,0; 3,5; 4,0; 4,5; 5,0; 6,0	12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
Частый, резьба в два захода	Саморезы для крепления к металлическим листам толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже	3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0	12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
Редкий	Саморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным	3,5; 4,0; 4,5; 5,0	16; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
Средний, профиль елочки	Саморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель	3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0	12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
Асимметричный	Саморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т.п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно	5,0; 7,5	40; 50; 60; 70
Переменный с насечкой	Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм	7,5	70; 90; 110: 130; 150; 180; 200

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.

Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.

Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.

Плюсы полов с регулируемыми опорами

Производители выпускают несколько вариантов так называемых «регулируемых полов» в зависимости от назначения того или иного помещения, проектируемой высоты напольного покрытия и состояния, в котором находится черновое основание.

Если необходимо поднять уровень пола на требуемую высоту, чтобы разместить под его поверхностью различные коммуникации, можно смонтировать конструкцию DNT, у которой имеются регулируемые опоры для лаг. Они не только обеспечат для напольного покрытия из любых материалов идеальную ровность, но и позволят обустроить каркас, когда перекрытием между этажами в доме являются деревянные элементы.

Когда нужно решить проблему выравнивания чернового основания без потери высоты помещения можно применить регулируемую DNT-конструкцию пола по плитам. Ее задействуют для подготовки основы под укладку, например, ламината или паркетной доски при условии, что перепад высот не превышает 2-х миллиметров на 2 погонных метра. Максимальная величина подъема покрытия пола в данном случае не превышает 5 сантиметров, что соответствует толщине стандартной бетонной стяжки.

Параметры регулируемых конструкций DNT предоставляют возможность за короткое время создать прочный и долговечный пол, который отличается превосходной тепло- и звукоизоляцией помещения. При этом нет необходимости заниматься пыльными и мокрыми процессами, как это происходит при обустройстве цементно-песчаной стяжки. Затраты на систему DNT не превышают цену на традиционные варианты выравнивания, такие как полусухая или бетонная стяжки, а также полы «Кнауфф».
