Баббиты

Содержание

Автор изобретения

Назван в честь американского изобретателя Исаака Баббита (Isaac Babbitt; 1799–1862).

Родился в Таунтоне, штат Массачусетс, США. Работая ювелиром, стал заниматься производством сплавов. В 1824 году открыл в родном городе первую в США фабрику по изготовлению дешевого сплава – заменителя серебра, состоящего из меди, олова и сурьмы. В 1834 году продал свою часть предприятия (существующего до сих пор) и переехал в Бостон, где нанялся на работу в Южно-Бостонскую железоделательную компанию (литейное производство Алджера). Работая там, отлил первую в США латунную пушку. В 1839 году изобрел хорошо известный сейчас антифрикционный сплав баббит. За это изобретение был удостоен в 1841 году золотой медали ассоциации механиков Массачусетса. Конгресс США выкупил у Баббита патент на созданный им сплав за 20 000 долларов. Баббит продолжал разрабатывать различные сплавы, а также занимался производством мыла.

В России баббит стал использоваться в промышленном производстве с 1847 года.

Автор изобретения [ править | править код ]

Назван в честь американского изобретателя Исаака Баббита (Isaac Babbitt; 1799–1862).

Родился в Таунтоне, штат Массачусетс, США. Работая ювелиром, стал заниматься производством сплавов. В 1824 году открыл в родном городе первую в США фабрику по изготовлению дешевого сплава – заменителя серебра, состоящего из меди, олова и сурьмы. В 1834 году продал свою часть предприятия (существующего до сих пор) и переехал в Бостон, где нанялся на работу в Южно-Бостонскую железоделательную компанию (литейное производство Алджера). Работая там, отлил первую в США латунную пушку. В 1839 году изобрел хорошо известный сейчас антифрикционный сплав баббит. За это изобретение был удостоен в 1841 году золотой медали ассоциации механиков Массачусетса. Конгресс США выкупил у Баббита патент на созданный им сплав за 20 000 долларов. Баббит продолжал разрабатывать различные сплавы, а также занимался производством мыла.

В России баббит стал использоваться в промышленном производстве с 1847 года.

Стоимость баббита

Рассмотрим стоимость данного сплава на территории РФ. Цена напрямую зависит от свойств баббита, от его марки. Так, средняя цена свинцового баббита Б16 — около 350 тыс. рублей/тонна. Стоимость сплава марки Б83 — около 1,3 млн рублей/тонна.

Если рассматривать рынок вторсырья, то 1 кг баббитового металлолома можно сдать за максимальную цену 500-600 руб./кг. В основном подобные сплавы выкупают для их последующей утилизации, ведь более ненужные подшипники могут нанести непоправимый вред экологии, так как кадмий, свинец, сурьма — это в прямом смысле слова яды для окружающей нас природы.

Смотреть галерею

Баббитовые сплавы — далеко не современное изобретение. Однако они и в наши дни все так же актуальны в механике, а именно — в производстве подшипников. Наблюдается это из-за того, что именно баббиты долговечны, износоустойчивы, быстро и плотно притираются к детали, обеспечивают бесшумность при трении и, благодаря своей низкой теплопроводности, исключают перегрев двигателя. Кроме того, производители предлагают десятки различных марок баббитов, каждая из которых соответствует определенной разновидности как подшипника, так и целого двигателя машины.

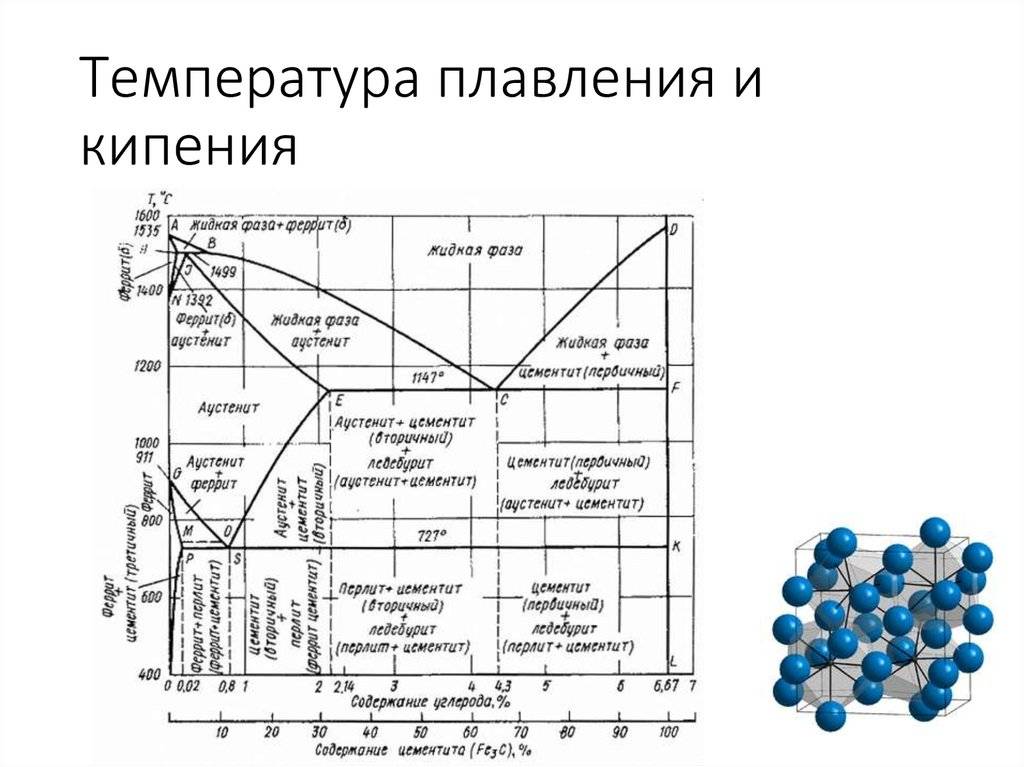

Классификация металлов по температуре плавления

В физике переход твердого тела в жидкое состояние характерен только для веществ кристаллической структуры. Температуру плавления металлов чаще обозначают диапазоном значений, для сплавов точно определить нагрев до пограничного фазового состояния сложно. Для чистых элементов каждый градус имеет значение, особенно, если это легкоплавкие элементы,

значения не имеет. Сводная таблица показателей t обычно делится на 3 группы. Помимо легкоплавких элементов, которые максимально нагревают до +600°С, указывают тугоплавкие, выдерживающие нагрев свыше +1600°С, и среднеплавкие. В этой группе сплавы, образующие ванну расплава при температуре от +600 до 1600°С.

Сплавы магния

Они имеют крайне невысокую массу, а также характеризуются весьма впечатляющей прочностью. Кроме того, именно эти материалы великолепно подходят для литейной промышленности, а заготовки прекрасно поддаются токарной и фрезеровочной обработке. А потому их активно используют в производстве ракет и авиационных турбин, корпусов приборов, дисков автомобильных колес, а также некоторых сортов броневой стали.

Некоторые разновидности этих сплавов отличаются великолепными показателями вязкостного демпфирования, а потому они идут на производство деталей и конструкций, которым приходится работать в условиях экстремально высокого уровня вибраций.

Стали

Мы уже говорили, что механические свойства металлов и сплавов сильно отличаются, но в случае этих материалов нередко противоположными качествами обладают даже различные виды сталей, отчего сферы их применения сильно расходятся.

Если в материале менее 0,25% углерода, то он используется в каких-то технических конструкциях. Если же в стали более 0,55% углерода, то она идеально подходит для производства различных высококачественных режущих инструментов, в том числе резцов для токарных станков, сверл и хирургических принадлежностей. Но если речь идет о приспособлениях, которые применяются для быстрой резки, то на их производство идет исключительно легированная сталь.

Свойства и характеристики

Более распространены в народном хозяйстве оловянные бронзы. Как правило, при описании свойств указывают параметры литьевых оловянных, поскольку этим способом получают большее количество изделий.

К основным техническим характеристикам сплава относят следующие качества:

• плотность – определяется массовой долей олова. Так, при его содержании от 8 до 4%, плотность изменяется от 8,6 до 9,1 кг/куб. см;
• в зависимости от состава сплава температуры плавления его изменяется от 880 до 1060 С;
• оловянная бронза тепло проводит плохо – от 0,098 до 0,2 кал/(см*с*С);
• теплоемкость составляет в среднем 0,385 кДж / (кг*К);
• электропроводность большинства бронз тоже не слишком велика и значительно меньше, чем у меди: величина удельного электросопротивления составляет 0,087– 0,176 мкОм*м;
• материал очень медленно корродирует и на воздухе, и при контакте с водой. Так, скорость коррозии на воздухе составляет 0,002 мм/год, а в морской воде – 0,04 мм в год.

О том, какие металлы и что еще входит в состав бронзы, какова ее формула и хим. содержание, узнаете ниже.

О том, как покрасить металл «под бронзу», расскажет данное видео:

Физико-химические свойства

По внешним признакам бронзовые, латунные, медные и алюминиевые изделия имеют много схожих признаков. В сравнении с латунью продукция из бронзы характеризуется более выраженной стойкостью к абразивному износу. Медный металлопрокат имеет более высокую тепло- и электропроводность, а если сравнивать бронзу с алюминием, то она будет иметь большую плотность.

На свойства продукции оказывает прямое влияние ее химический состав. Введение даже незначительного объема легирующих веществ меняет физические характеристики металла.

Влияние легирующих компонентов:

• олово, фосфор и железо — повышают коррозионную устойчивость, прочность и твердость;
• свинец — увеличивает податливость материала к раскрою и резке;
• цинк и хром — отвечают за литейные качества и жаропрочность;
• никель, кремний, марганец и цирконий — повышают упругость, способность к пластической деформации;
• бериллий — образует на поверхности изделий защитную пленку, которая препятствует окислению.

Купим баббит Б16, баббит Б83

Баббит — антифрикционный сплав на основе олова или свинца, предназначенный для использования в виде слоя, залитого или напыленного по корпусу вкладыша подшипника. Сплав был изобретен еще в 1841 году в Англии Чарльзом Баббитом и назван в его честь. Баббиты имеют низкий коэффициент трения, хорошую износостойкость, достаточную пластичность и способность держать смазочные материалы. Несмотря на давнюю историю своего появления, этот сплав очень популярен и в настоящее время, в особенности при производстве подшипников. Благодаря довольно низкой температуре плавления, баббитовое покрытие способствует хорошему притиранию трущихся поверхностей.

Баббиты по своему составу подразделяются на оловянные, свинцовые и кальциевые. Однако наибольший интерес представляют именно оловянные баббиты в виду их превосходных антифрикционных свойств и хорошой работы в условиях интенсивных нагрузок. Приблизительно в два раза дольше изнашиваются оловянные баббиты по сравнению со свинцовыми.

Наиболее распространённые варианты сплава баббита:

-90 % олова, 10 % меди; -89 % олова, 7 % сурьмы, 4 % меди; -80 % свинца, 15 % сурьмы, 5 % олова;

Баббиты маркируются в зависимости от состава — баббит Б16, баббит Б83 и т.д.

Сплав баббит достаточно часто встречается в пунктах приема цветного лома. Наличие в нем дорогого олова обуславливает тот факт, что у баббита цена за кг довольно высокая. Именно поэтому многие готовы сдать его и получить за это неплохие деньги. При этом лишь некоторые фирмы могут похвастаться грамотной организацией процесса приема и честной оценкой сдаваемого лома. Наша фирма с помощью спектрального анализатора Niton может очень точно определить состав сплава баббита и произвести профессиональную оценку его стоимости.

занимается приемом баббита Б16, баббита Б83 по конкурентной цене за кг.

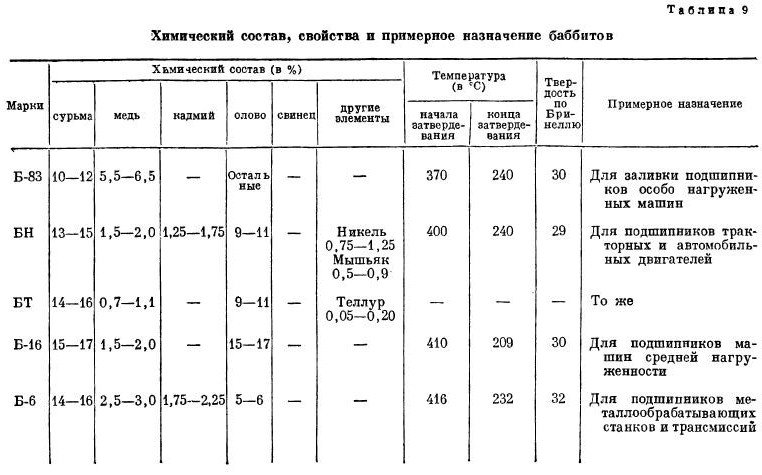

Марки баббитов

Баббит Б 16 — сплав, состоящий из следующих элементов: Sn (15-17 %); Sb (15-17 %); Cu (1,5-2,0 %); Pb (остальное) — для моторно-осевых подшипников электровозов, путевых машин, деталей паровозов и другого оборудования тяжелого машиностроения. Относится к свинцовооловянистым баббитам. Введение меди в сплав повышает твердость и вязкость. Легирование баббитов никелем, кадмием, мышьяком повышает прочность основы и позволяет снизить содержание олова. Мышьяк же добавляют для улучшения жидкотекучести и измельчения зерна.

Баббит 16 дешевле , но и антифрикционные, механические свойства у него низкие. Такие баббиты в условиях механических нагрузок хрупки и склонны к образованию трещин, поэтому и применяют их в ненагруженных условиях работы. Наша компания может предложить вам наиболее выгодные цены на лом баббита Б 16, Б 83, самоплава баббита

Баббит 16 популярен в подшипниках электровозов, тепловозов, пароходов. Также баббит Б-16 активно применяют для подшипников дизелей малого оборота, дробилок, прокатных станов, шаровых и трубных мельниц, производства паровых турбин, гидротурбин, компрессоров, подъемников, электродвигателей, генераторов.

Подшипники из баббита нашли широкое применение и используются повсеместно. Сдавая старые подшипники, содержащие лом баббитов мы снижаем вредную нагрузку на окружающую среду. Кроме того, на этом можно хорошо заработать — фирмы ведущие прием баббитов предлагают хорошую цену. ООО «ВеКо» всегда готова купить баббит любыми партиями и может похвастаться прозрачными и конкурентными ценами на лом.

Покупаем баббит! Цена высокая!

Баббит Б83 — один из наиболее популярных сплавов, состоящий из следующих элементов: Sn (83 %); Sb (11 %); Cu (6 %). Баббит этой марки применяют на производстве трущихся деталей и подшипников, которые эксплуатируются на средних нагрузках и высоких скоростях. Преимущественно в данную категорию входят подшипники стационарных и судовых паровых двигателей, подшипники турбокомпрессоров, дизелей низкого оборота, турбин, компрессоров и других изделий. При всех своих достоинствах баббит 83 имеет один большой недостаток — в нем велико содержание дефецитного олова, зато стойкость к износу намного выше остальных марок.

В производстве, как правило, можно встретить баббит в чушках, проволоку баббита и порошок баббита.

Прием бабита ведется фирмами специализирующимися на покупке металлолома. Мы всегда готовы купить баббит, вы же можете прилично заработать на этом. ООО «ВеКо» ведет прием лома бабита по высоким ценам. Мы также предоставляем услугу самовывоза металлолома, которая позволит не думать о лишних заботах и сдать лом баббита без лишних хлопот.

Баббит — антифрикционный материал

Антифрикционные материалы используют в машиностроении в основном для изготовления вкладышей подшипников скольжения, от которых требуется обеспечить малый коэффициент трения между валом и вкладышем. При этом трущиеся поверхности, особенно вал, должны мало изнашиваться. Такие антифрикционные свойства обеспечиваются наилучшим образом тогда, когда сплав хорошо теплопроводен и антикоррозионен, а трущиеся поверхности имеют неоднородную структуру и разделены между собой тонкой пленкой масляной смазки.

Структура такого материала должна состоять из твердых включений, равномерно вкрапленных в мягкую основу, при этом поверхности хорошо прирабатываются, твердые частицы легко углубляются в мягкую основу, и образуются микроканалы, где удерживается жидкая смазка.

У нас вы можете сдать баббит любой марки по высокой цене!

Антифрикционные материалы вкладышей в подшипниках, как правило, не должны быть тверже металла шейки. Материалы, отвечающие этим требованиям и применяемые, как антифрикционные, разделяют на

1. баббиты;
2. антифрикционные бронзы;
3. антифрикционные чугуны;
4. неметаллические антифрикционные материалы, как например, модификации графита.

Баббиты – лучшие подшипниковые материалы

Баббиты – мягкие, легкоплавкие подшипниковые сплавы, применяются в быстроходных и ответственных двигателях. Лучшими из них являются высокооловянистые баббиты, как например, Б83 (83% Sn, 11% Sb, 6% Cu), допускается небольшая примесь свинца до 0.4%.

По структуре, это мягкий раствор (на основе олова), пронизанный твердыми мелкими включениями Cu3Sn и более крупными кубическими включениями SnSb, баббит марки Б16 (16% Sn, 83% Pb, 16% Sb, 2% Cu) менее дефицитен, так как содержит меньше олова, но и уступает по качеству сплаву марки Б83.

Наиболее доступным, но менее качественным является баббит БС, совершенно не содержащий олова (82% Pb, 16% Sb, 16% Cu).

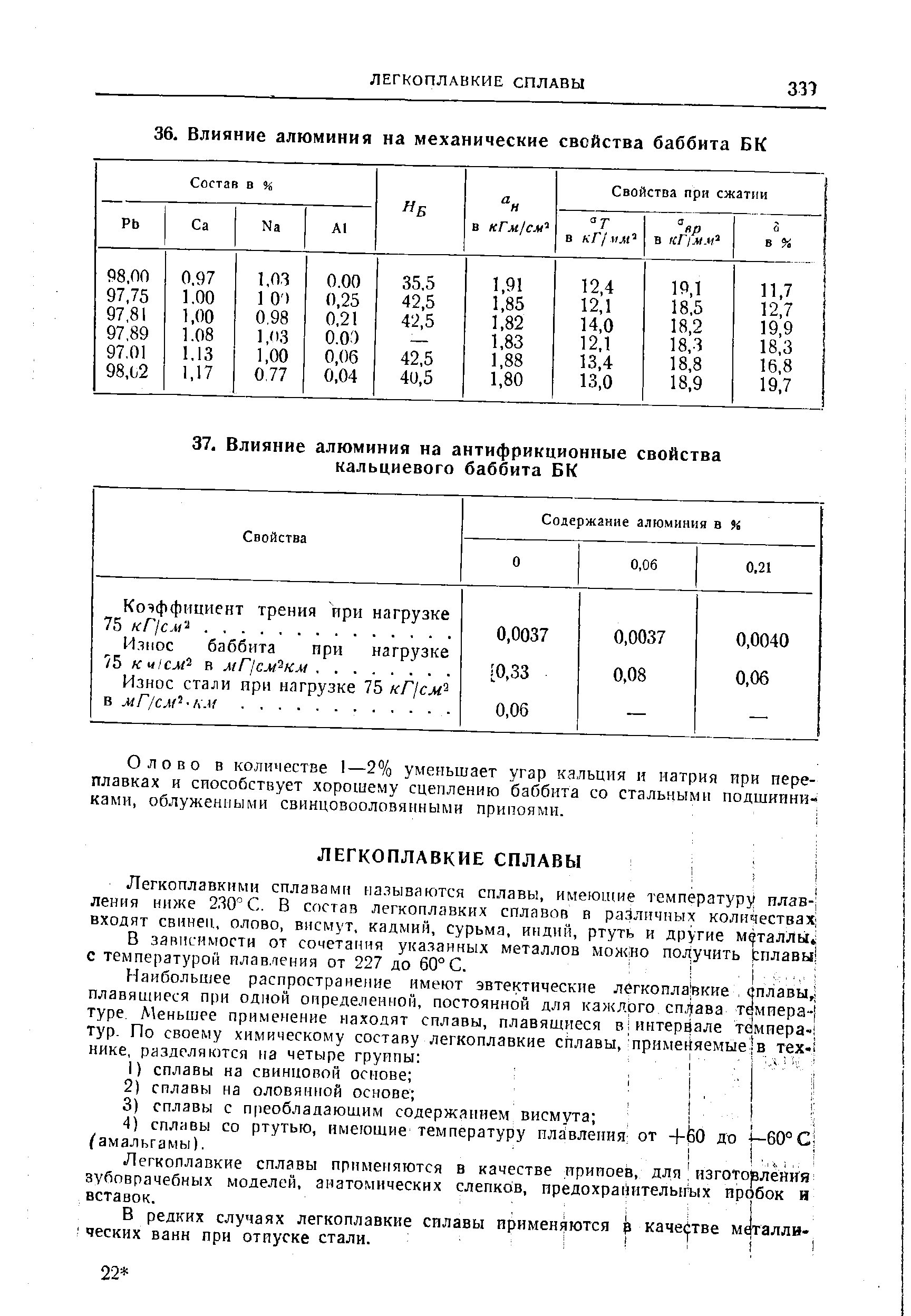

Интерес представляет ряд других заменителей, таких, например, как БК (0,85 – 1,15% Ca, 0,6 – 0,9% Na, остальное Pb), который применяют для заливки толстостенных (более 3мм) подшипников. В этих сплавах натрий растворяется в свинце и упрочняет раствор, а кальций со свинцом дает твердые частицы.

Антифрикционные бронзы

Антифрикционные (подшипниковые) бронзы применяются в механизмах в случае больших удельных нагрузок. По составу это свинцовые, оловянно-свинцовые и оловянно-свинцово-цинковые бронзы.

Антифрикционные чугуны

Антифрикционные чугуны используют в подшипниках, работающих с высокими удельными давлениями и невысокими скоростями скольжения. Для этой цели может быть использован, например, серый чугун (3,5% C, 2,3% Si, 0,8% Mn) перлитного класса, с твердостью 200 HB.

Для этих целей в ряде случаев применяются модифицированные и легированные чугуны.

Неметаллические антифрикционные материалы

Из неметаллических антифрикционных материалов следует отметить модифицированный графит, дерево, и целый ряд композитных материалов, пластмасс и полимеров, типа полиамидов (капролона) модифицированного аллотропными формами углерода, фуллеренами, разработанных в последнее время.

Основные марки соединения

Изготовление баббита производится, согласно техническим условиям, представленным ГОСТ 1320-74. Готовая продукция поставляется в чушках, использующихся для заливки узлов подшипников и прочих деталей. Исходя из химического состава соединения, различают следующие марки баббитов:

Б88 – наиболее ценная на пунктах приемки цветного металлолома марка сплава. Содержит около 88% олова. Наиболее высокая концентрация легирующих элементов у сурьмы с медью: 7.8 и 3.5% соответственно. Также присутствуют кадмий и никель;

Б83, Б83С – тоже весомый вариант вторичного металла. Концентрация олова на уровне 83%, из остальных присадок наибольшее содержание остается за сурьмой 12% и медью 6.5%. Второй вариант сплава содержит свиней, который отсутствует в первом наименовании, а также у марки Б88;

Подшипники скольжения и баббит Б-83

Б16 – отличается высокой концентрацией свинца 65 – 70%. Доля олова и сурьмы одинакова, колеблется от 15 до 17%, тогда как содержание меди 2%;

Баббит Б-16

БН – составляющая свинца превышает 70%, тогда как олово входит на уровне 10%. Среди присадок присутствуют, сурьма, медь, кадмий никель и мышьяк;

БС6 – наиболее свинцово-содержащая марка сплава (около 90%).

Документ не охватывает все современные вариации соединения, однако представленные марки остаются наиболее ходовыми в отечественном производстве.

Как видно все сорта сплава можно условно классифицировать на два вида: оловянные и свинцовые баббиты. Естественно, что область применения, как и источники лома баббита, будут зависеть от превалирующего элемента.

Оловянные марки соединения отличаются улучшенными характеристиками устойчивости к износу, коррозии, лучшей теплопроводностью. Сфера их применения включает спецификации, где необходим минимальный коэффициент трения, следовательно, повышенный уровень вязкости.

Сплавы на основе свинца характеризуются повышенно рабочей температурой, поэтому используются для улучшения антифрикционных характеристик подшипников дизельных двигателей и прокатных станов. Присутствует баббит также в железнодорожном транспорте. Подшипники подвижного состава содержат свинцово-кальциевую вариацию сплава.

Подшипник скольжения в разрезе с заливкой из баббита

Основные определения

Нужно четко понимать, что сплавы металлов в большинстве случаев образуются вообще без участи человека. Дело в том, что получить абсолютно чистый с химической точки зрения материал можно только в лаборатории. В любом металле, который используется в бытовых условиях, наверняка есть следы другого элемента. Классический пример – золотые украшения. В каждом из них есть определенная доля меди. Впрочем, в классическом смысле под этим определением все равно понимают соединение двух и более металлов, которое было целенаправленно получено человеком.

Вся история человека является отличным примером того, как сплавы металлов оказались способны оказать огромное влияние на развитие всей нашей цивилизации. Не случайно есть даже длительный исторический период, который называется «Бронзовый век».

Характеристика баббита

Баббит — металлический сплав, в основе которого лежит олово или свинец в различных пропорциях. Баббит является антифрикционным материалом. Это значит, что он обладает невероятно низким коэффициентом трения, а потому повсеместно используется в целях стабилизации при воздействии высоких нагрузок.

В качестве легирующих веществ используются такие металлы как медь, сурьма, кадмий, натрий, мышьяк и некоторые другие. Имеет невысокую температуру плавления – от 280 ̊С до 400 ̊С в зависимости от составляющих сплава. Чтобы понять, какими техническими характеристиками обладает баббит, нужно рассмотреть виды и марки баббита.
