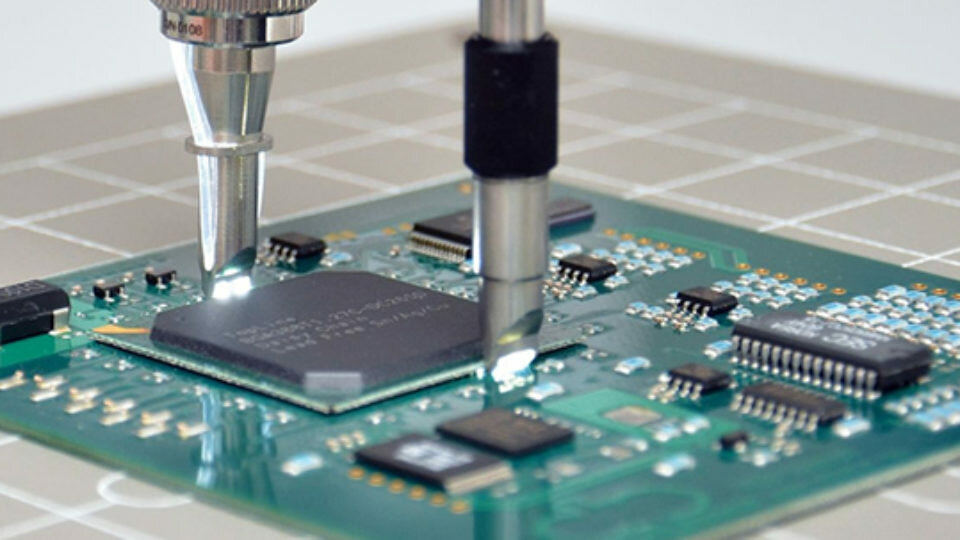

Ремонтный центр для установки, пайки и выпайки bga/smd

Очистка

Наносим спиртоканифоль, греем её и получаем собранный мусор

При этом обратите внимание, что подобный механизм нельзя ни в коем случае использовать при работе с пайкой. Это обусловлено низким удельным коэффициентом

Затем следует отмыть область работы, и будет хорошее место. Затем следует осмотреть состояние выводов и оценить, возможной ли будет их установка на старое место. При негативном ответе их следует заменить. Поэтому следует очистить платы и микросхемы от старого припоя. Также существует возможность того, что будет оторван «пятак» на плате (при использовании оплетки). В данном случае хорошо сможет помочь простой паяльник. Хотя некоторые люди используют вместе оплетку и фен. При совершении манипуляций следует отслеживать целостность паяльной маски. Если её повредить, то припой растечётся по дорожкам. И тогда BGA-пайка не удастся.

Дополнительные приспособления и материалы

Для выполнения пайки радиодеталей и микросхем необходим следующий набор приспособлений:

• · Держатель для паяльника. Выглядит в виде подставки со спиралью, в которую вкладывается паяльник в промежутках между пайками.
• · Губка. Используется для вытирания жала паяльника от припоя. Часто для вытирания жала применяют металлическую стружку.
• · Антистатический браслет и коврик. Необходим при выполнении любых операций с микросхемами, чтобы не повредить их статическим электричеством. Браслет должен быть заземлён. Печатную плату во время пайки нужно располагать на заземлённом антистатическом коврике из специальной резины.
• · Специальный шприц для отсоса припоя. Он нужен для того, чтобы очистить отверстия в плате от остатков припоя после демонтажа микросхемы. Вместо шприца можно использовать медицинскую или швейную иглу диаметром 1 мм. Острый кончик иглы нужно обрезать.
• · Пинцет. Нужен для того, чтобы придерживать радиодеталь во время пайки.
• · Лупа. Лучше выбрать специальные радиомонтажные лупы с увеличением от 5 до 10 крат для пайки маленьких радиодеталей и микросхем с мелким шагом.
• · Кисточка или ватная палочка — для протирки паяных соединений от флюса.
• · Медицинский шприц для нанесения флюса на места пайки. В качестве материалов для пайки применяют:
• · Припой. Лучше всего специальный припой для пайки микросхем в виде тонкой проволочки 0,5-1 мм — его очень удобно подводить к месту пайки.
• · Флюс. Это специальная жидкость, которая наносится на контактные площадки и ножки микросхемы для увеличения растекаемости и смачиваемости припоя. Флюс облегчает пайку, удаляет окисную плёнку с выводов радиодеталей. В качестве флюса обычно используют раствор канифоли в этиловом спирте.
• · Этиловый спирт или очищенный бензин. После пайки нужно обязательно удалить остатки флюса кисточкой, смоченной в этиловом спирте или бензине.
• · Ацетон или смывка для лака. Применяется для удаления лака с лакированных печатных плат перед отпайкой отказавшего чипа.
• · Металлическая плетёнка (оплётка экранированного провода). Используется для удаления излишков припоя с ножек микросхемы.

Как припаять чип

При пайке микросхемы нужно избегать перегрева чипа — касаться жалом паяльника каждой ножки при пайке допускается не более трёх секунд, после чего нужно охладить место пайки и выполнить повторное касание жалом паяльника (при необходимости повторной пайки). Перед пайкой выводы чипа нужно облудить — нанести на них тонкую плёнку припоя, для улучшения паяемости с контактной площадкой. Для этого ножки чипа обильно смачивают флюсом (не доходя до корпуса 2 — 3 мм) и проводят по ним жалом паяльника с припоем. Правильно облуженный вывод имеет ровную блестящую поверхность без сосулек и наплывов припоя.

Пайка микросхем со штырьковыми выводами

Пайку выполнять в следующем порядке: 1. Установить чип в отверстия платы. 2. Нанести флюс на выводы микросхемы с обратной стороны платы. 3. Запаять каждый вывод чипа в отверстии с обратной стороны платы. 4. Удалить остатки флюса.

Монтаж SOIC-чипов

Пайку SOIC — чипов удобно выполнять «волной припоя». Меод основан на капиллярном эффекте, под действием которого жидкий припой затекает между выводом и металлизированной площадкой, смачивая их и формируя каплю.

Пайку микросхем «волной припоя» с помощью паяльника выполнять в следующей последовательности:

1. Облудить контактные площадки, нанести на них флюс. 2. Установить чип на плату, совместить ножки с площадками платы и припаять один угловой вывод (любой). 3. Припаять к металлизированной площадке второй угловой вывод, расположенный по диагонали чипа напротив первой припаянной ножки. При этом контролировать, чтобы остальные выводы микросхемы были совмещены со своими металлизированными площадками. 4. Нанести флюс на все выводы чипа. 5. Провести несколько раз жалом по выводам с каждой стороны чипа — разогнать припой по выводам. 6. Если образовались перемычки припоя между соседними выводами, то излишки удалить с помощью металлической плетёнки. Её следует поместить сверху перемычки, прогреть жалом паяльника. Излишки припоя впитаются в оплётку. Затем снова провести жалом паяльника по выводам.

ВНИМАНИЕ: При пайке «волной припоя» жидкий флюс на места паек должен быть нанесён с избытком, чтобы обеспечить смачиваемость площадок платы

Устройство термофена

Изготавливаемый самостоятельно фен для пайки микросхем в общем случае собирается из следующих доступных компонентов:

• вентилятор подходящего типа, играющий роль формирователя воздушного потока;
• электронагреватель, предназначенный для термического нагрева фена;
• корпус с воздуховодом и специальные насадки, обеспечивающие формирование нагретой струи с заданными параметрами;
• два блока, предназначенные для раздельного питания вентилятора и элементов нагревателя.

Читать также: Два выключателя на две лампочки схема подключения

Мощности самодельного фена для пайки должно быть достаточно для получения струи воздуха, нагретой примерно до 600-800 градусов (при таких нагревах можно работать с любыми типами припоев). При этом мощность встроенного электронагревательного элемента не может быть менее 2,5 киловатт.

Как впаять микросхему

Далее нужно залудить поверхности, после чего можно приступать к пайке новой микросхемы:

Микросхема DIP распаяна таким образом, чтобы ее ножки правильно вставлялись на плату (согласно ключу). После этого запускается ввод паяльником, который аккуратно расплавляет припой и спаивает все выводы микросхемы.

Паять SMD-чип немного сложнее, но тоже реально. Для этого нужно максимально точно согласовать выходы микросхемы с выходами на плате. Опять же, все результаты основаны на ключах.

Далее нужно нанести флюс-гель по всему контуру контактов, затем включить фен с температурой нагрева 350 градусов и расплавить припой горячим воздухом. Припоя на плате уже достаточно, чтобы припаять новую микросхему.

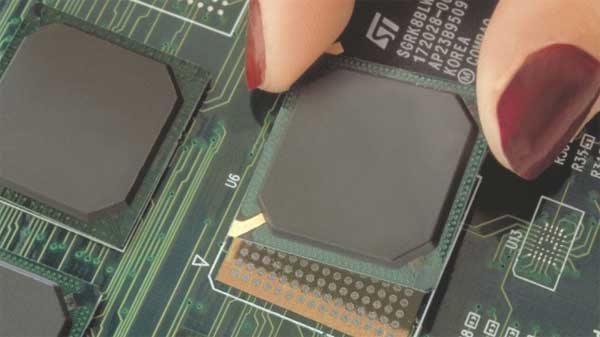

Но для пайки микросхем BGA нужны шарики припоя, которые наносятся на все посадочные места с помощью специального трафарета для пайки микросхем. После того, как все клавиши совмещены и микросхема настроена должным образом, в работу включается фен с температурой нагрева до 360 градусов.

Как видите, паять микросхему вполне возможно. Однако для удобства и эффективности работы от покупки паяльной станции лучше не отказываться, так как с паяльником справиться будет сложно.

Вам также может понравиться:

Припой скатывается с жала паяльника в шарики – что делать? Сварка и сварка 21 декабря

Чем заменить кислотный припой в домашних условиях? Сварка и сварка 15 декабря

Готовить фасонные трубы теперь просто Сварка и пайка 1 декабря

ТОП флюсов для сварки – рейтинг 2021 Сварка и сварка 26 ноября

Сварка ни к чему не прилипает – что делать? Как это быстро исправить? Пайка и пайка, 10 ноября

# сварка # сварка # полезные советы # строительство # монтаж # ремонт

Иван Миров

Главный редактор , masterkin.ru

• Об авторе

Об авторе

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Особенности работы

Для того чтобы БГА пайка получилась высококачественной – нужно побеспокоиться о приобретении хорошего трафарета или маски, при выборе которых рекомендуется соблюдать следующие условия:

• наличие в маске специальных термических зазоров (термопрофиля);
• небольшие размеры трафарета и удобная для наложения структура;
• желательно, чтобы при изготовлении трафарета применялись лазерные технологии.

Особенностью изделий китайского производства является неудобство работы с многослойными чипами, при наложении на которые и последующем нагреве маска начинает прогибаться. При значительных размерах самого трафарета он при этом начинает отбирать тепло на себя, что также может повлиять на эффективность BGA пайки. Для устранения этого эффекта придётся увеличить время прогрева контактов, однако вместе с тем возрастает риск термического повреждения изделия. Всё сказанное относится лишь к трафаретам, полученным методом химического травления.

Вот почему при выборе маски следует исходить из возможности приобретения образца с термическими швами, подготовленными по технологии лазерной резки. Изделия этого класса гарантируют получение высокой точности ориентации контактных площадок (с отклонением не более 5-ти микрометров).

При рассмотрении особенностей пайки корпусов чипов нельзя не коснуться такого важного для данного процесса понятия, как реболлинг. В профессиональной практике под ним подразумевается процедура восстановления контактных площадок электронных BGA-компонентов посредством микроскопических паяльных шариков

Что нужно для пайки BGA

Паяльная станция (фен и паяльник), припой (bga паста или шары), пинцет, изопропиловый спирт (или бензин калоша), оплетка для снятия припоя, термоскотч и трафареты. Еще понадобится нижний подогрев и инструменты для удаления компаунда с платы (химикаты, острые пинцеты и лезвия).

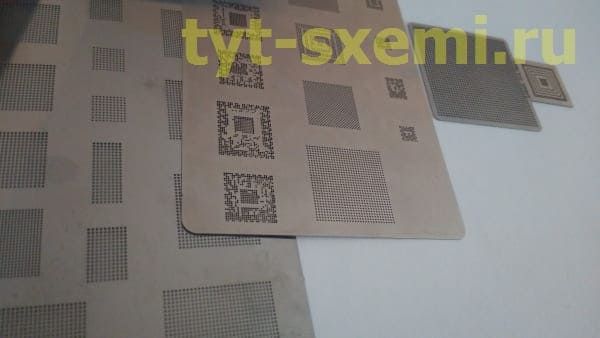

Какие бывают трафареты

Трафареты бывают очень разные.

Шаг между контактами, диаметры шариков и их уникальное расположение могут потребовать свой уникальный рисунок. Иногда они продаются как отдельно друг от друга, так и в сборке. Например, для iPhone разных моделей продаются прямоугольные трафареты сборники, где есть все необходимые рисунки.

Есть универсальные, у которых нет «рисунка» и ими можно накатывать разные микросхемы.

На фотографии сверху расположен трафарет для процессора iPhone. Он универсален, и отлично подойдет для MTK процессоров.

Универсальные трафареты подходят только в том случае, если шаг и диаметр шариков совпадает и нет хаотичного расположения. То есть, контакты должны быть прямолинейными, но если контакты находятся чуть-чуть не по прямой линии, то тут такие трафареты не особо помогут. Специализированные же имеют рисунок, и ими легче наносить шарики.

Еще к трафаретам предъявляются высокие требования качества. Они не должны быть гнутыми, мятыми, иметь большие царапины, резко гнуться от небольшого нагрева. Также имеет значение качество отверстий. Они должны быть строго по рисунку BGA, одинаковых размеров и без перекосов.

Припой

Есть два основных типа припоя для накатки шаров.

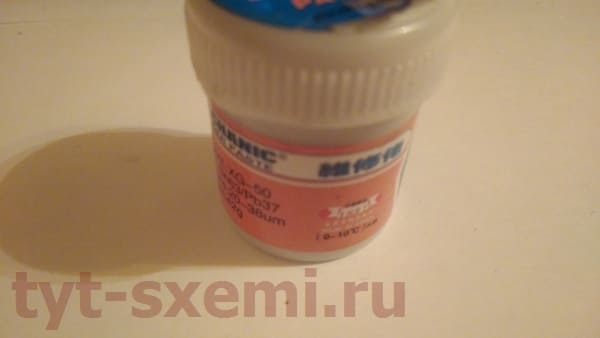

Паяльная паста

Паяльная паста — это тоже самое, что и обычный припой с флюсом. Только она имеет пастообразную форму.

В этой пасте содержится флюс и микроскопические шарики из припоя. Преимущества пасты:

• Пасту удобно наносить на трафарет;
• Не требует много места для хранения;
• Можно использовать на любом трафарете;
• Позволяет восстанавливать оторванные контакты на микросхеме и плате

Недостатки пасты:

• Шары получаются не одинаковых размеров;
• Паста со временем высыхает (можно, конечно, разбавить с другим флюсом, но у нее уже не будет прежних свойств);
• Шары можно получить только с использованием трафаретов;
• Большой расход для крупно габаритных микросхем.

Из популярных — можно использовать пасту от производителя Mechanic. Самые ходовые и популярные — это XG30 и XG50. Продается в небольших баночках (есть разные размеры) и шприцах. Температура плавления от 180 ℃. Хранится при температура от 0 ℃ до +10℃. Кстати, шарики в этой пасте начинаются с диаметром от 25 микрон (а в некоторых баночках и от 20). Такой диаметр шариков в домашних условиях трудно сделать, поэтому самодельные пасты уступают заводским.

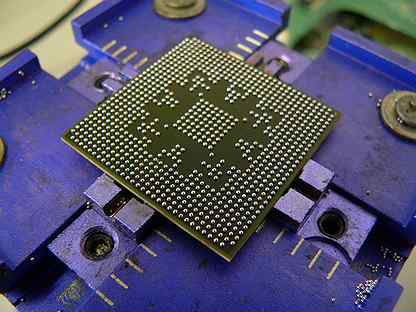

Готовые шарики

Готовые шарики продаются разных диаметров. Бывают как 0,15 мм, так и 1 мм.

Преимущества готовых шаров:

• Их проще паять, чем паяльную пасту (именно паять, а не наносить);
• Возможность нанесение шаров без трафарета (каждый шарик отдельно припаивается на микросхему);
• Одинаковые размеры шаров, по сравнению с пастой;
• Лишние шарики после накатки можно использовать повторно/

Недостатки готовых шаров:

• Нужно покупать много шариков разных диаметров, поэтому итоговая стоимость будет выше, по сравнению с пастой;
• Неудобное нанесение шариков на трафарет, их нужно перебирать и отсеивать лишнее;
• Требуется дополнительный флюс.

Выбор зависит в целом от потребностей и навыков. Кому-то проще будет с пастой. А при ремонте ПК, пасты будет мало, поэтому шары будут экономичнее. Все зависит от ситуации.

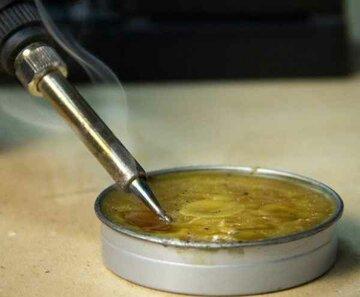

Какой паяльный флюс выбрать для BGA

Лучше всего подойдет пастообразный или гелевый флюс. Не пытайтесь паять жидкой канифолью или жиром. Канифоль и жир слабо распределяют температуру по шарикам, и еще начинают кипеть при нагреве. А это большой риск, поскольку микросхема может подскочить из-за большого парообразования. И в таком случае шарики слипнуться.

Из бюджетных вариантов подойдет RMA 223 или его высококачественные клоны. Не покупайте дешевые подделки, которые стоят меньше 4$. Они плохо смачивают припой.

Отечественный вариант флюса для BGA — Interflux (интерфлюкс) IF 8300. Если позволяет бюджет, то можно попробовать Martin HT00.0017.

Что такое компаунд и как его удалить с платы

Компаунд — это смола, которая позволяет увеличить прочность платы и уменьшить температуру работы микросхем. Также спасает плату при попадании влаги

Если нужно перепаять микросхему, компаунд придется удалить. Его наносят по разному. Производители могут нанести по краям контактов с SMD деталями. А могут и залить полностью.

Чем удалить смолу с платы

Можно удалить механически. Для этого нагреваем плату феном до 150 °C и зубочисткой или металлическим пинцетом снимаем кусочки компаунда с платы. Не всегда получается так сделать.

Еще можно попробовать химические растворители. Обычно продаются в магазине запчастей для мобильных телефонов.

А чтобы выпаять микросхему, у которой под контактами компаунд, нужен режущий пинцет. Процедура пайки аналогично обычной, но в этот раз нужно срезать компаунд.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Основные способы демонтажа микросхем

Перед тем как начинать выпаивать микросхемы, необходимо определить, какой тип корпуса детали используется в конкретном случае. Несмотря на большое разнообразие радиодеталей, существует два основных вида крепления микросхем на печатной плате:

• ножки микросхемы вставляются внутрь специальных отверстий на плате;
• монтаж поверхностного типа предусматривает наличие на плате контактных площадок, к которым припаиваются ножки радиодетали.

Существует несколько способов с применением различных инструментов для пайки, которые позволяют эффективно упростить процесс демонтажа микросхем:

• прогрев места соединения контактной площадки с ножкой радиодетали одним паяльником;
• демонтаж микросхемы с помощью металлической оплетки коаксиального кабеля;
• применение специального отсоса, способствующего удалению припоя от места пайки;
• использование медицинской иглы для демонтажа;
• выпаивание микросхемы с помощью металлических теплопроводящих пластин;
• использование специальных составов с пониженной температурой плавления (сплав «Розе» или «Вуда»).

Выбор способа демонтажа во многом зависит от знания технических характеристик микросхемы (температуры нагрева, типа корпуса), а также от практических навыков радиолюбителя.

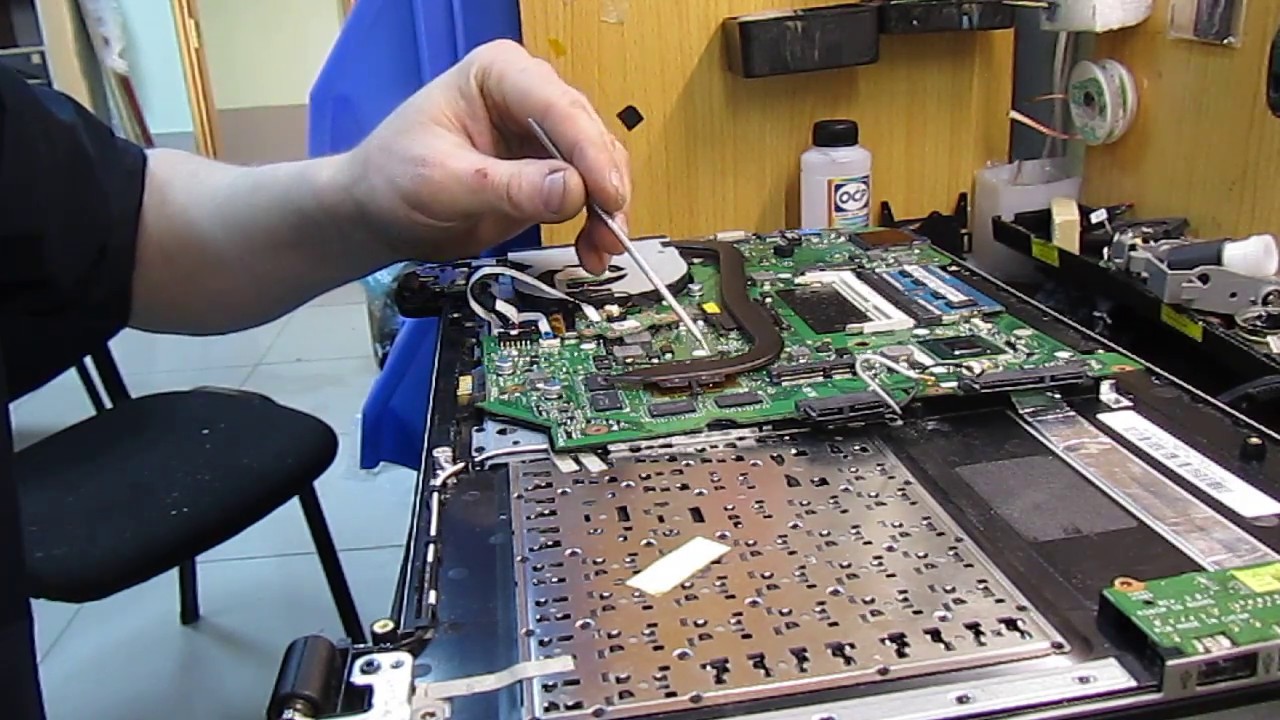

Преимущества компонентного ремонта

Компонентный ремонт является прекрасной альтернативой блочному, позволяя быстро заменить только вышедшие из строя детали платы. Это дает возможность заказчику сэкономить свои средств, особенно при типовых отказах техники. Но проводить такие ремонтные работы могут только высококвалифицированные мастера в условиях современных, полностью оборудованных мастерских и при наличии специфичного паяльного оборудования.

Компонентная пайка и точечная замена неисправных деталей дает возможность проведения ремонта в случае, если найти оригинальные модули невозможно или крайне затруднительно. Компонентный ремонт более экономичен.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Оловоотсос для выпаивания радиодеталей

Пользуются оловоотсосом так: взводят пружину, подносят наконечник к прогреваемому паяльником контакту и нажатием кнопки спуска пружины, за счет создавшегося вакуума втягивают расплавленный припой внутрь оловоотсоса. Я пользуюсь таким как на фото, если оловоотсос перестает втягивать припой, нужно разобрать и почистить резиновое кольцо на поршне. Эти способы (оплеткой и оловоотсосом) имеют преимущества перед прогреванием места пайки паяльным феном в том, например при выпайке пластмассовых разъемов для дальнейшего использования нет риска, что они поплавятся. Также игла от шприца годится для устранения замыканий между «слипшимися” соседними ножками микросхем. В таком случае прогреваем место пайки паяльником и проводим иглой между ножками микросхемы с целью разъединить их, чтоб между ними не было контакта. Обзор подготовил AKV.

Выпаивание микросхем с платы – задача нетривиальная, вне зависимости от типа контроллера. Отпаиваешь одну ножку, но пока занимаешься другой, она застывает. Можно отгибать ножки после отпаивания, но снова встает проблема отлома контактов. Возникает вопрос, как выпаять микросхему из платы паяльником? Ответ достаточно прост: использовать знания физики и подручные предметы. Существует ряд вариантов аккуратного снятия микрочипов с платы. Но сначала немного теории.

Паяльник для микросхем — как выбрать правильно

Все электрические паяльники, которые можно встретить в магазине или интернете, различаются по своим характеристикам. Чтобы ответить на вопрос, как выбрать паяльник для пайки микросхем необходимо определить его основные параметры:

· Мощность. Для микропайки выводов микросхем достаточно выбрать паяльник мощностью от 20 до 35 Вт. Более мощные паяльники могут вызвать перегрев компонентов.

· Габариты и вес. Лучше всего маленький паяльник, который удобно лежит в руке. Паяльник всегда держат в пальцах, как шариковую ручку — поэтому он должен быть миниатюрным и лёгким. Не следует приобретать массивные паяльники с деревянными ручками — их нельзя правильно взять в руку. Не рекомендуется приобретение паяльников в виде пистолета — ими тяжело паять детали на печатных платах.

· Конструктивное исполнение

При выборе нужно обратить внимание на материал ручки (он должен быть удобным, нескользким, не натирать мозолей), на исполнение электрического шнура (кабель должен обязательно быть в двойной изоляции, с сечением жилы провода не менее 2,5 мм, эластичным, чтобы не мешал при работе).

· Наличие контроллера температуры (термостата). Для обеспечения качественной пайки температура жала паяльника должна быть от 260 до 300 °C, не выше

Если встроенный контроллер отсутствует, лучше выбрать паяльник с питанием 12 В или 36 В. По отзывам радиолюбителей, хуже всего справляются с контролем температуры тайваньские паяльники на 220 В — они перегреваются, из-за чего не получается качественно припаять микросхему. В качестве выхода из положения паяльник включается через регулятор мощности, который можно приобрести или сделать самому.

· Форма и тип жала. Лучший выбор — это паяльник со сменными насадками. Для пайки планарных микросхем лучше всего подходит жало диаметром 2 мм со срезом 45°, которым удобно выполнять пайку ножек «волной припоя». Тонкими конусными насадками удобно паять микросхемы со штырьковыми выводами в металлизированных отверстиях платы. Паяльные жала должны быть со специальным покрытием, которое препятствует появлению нагара. Не следует брать обычные медные насадки — они быстро обгорают, окисляются, их нужно периодически зачищать.

· Наличие паяльной станции. Паяльная станция — это отдельный блок с контроллером и регулятором температуры, к которому через разъем подсоединяется паяльник и другие элементы (фен, термопинцет). Станция используется в основном для профессиональных или постоянных паяльных работ, для разового ремонта в домашних условиях её стоимость слишком высока (от 3 тыс. р.).

Подготовка

Прежде чем начинать отпаивать микросхему, необходимо нанести штрихи по краю её корпуса. Это необходимо делать в случае отсутствия шелкографии, которая показывает на положение электронного компонента. Это необходимо сделать, чтобы облегчить в последующем постановку чипа назад на плату. Фен должен генерировать воздух с теплотой в 320-350 градусов по Цельсию. При этом скорость воздуха должна быть минимальной (иначе придётся назад припаивать размещенную рядом мелочь). Фен следует держать так, чтобы он был перпендикулярно плате. Разогреваем её таким образом около минуты. Причем воздух должен направляться не к центру, а по периметру (краям) платы. Это необходимо для того, чтобы избежать перегрева кристалла. Особенно чувствительна к этому память. Затем следует поддеть микросхему за один край и поднять над платой. При этом не следует стараться рвать изо всех сил. Ведь если припой не был полностью расплавлен, то существует риск оторвать дорожки. Иногда при нанесении флюса и его прогреве припой начнёт собираться в шарики. Их размер будет в этом случае неравномерен. И пайка микросхем в корпусе BGA будет неудачной.

Паяльник для пайки. Чем отличаются паяльники для электроники, как это влияет на качество пайки?

Для работы с электронными компонентами профессионалы имеют набор паяльников, отличающихся от обычных электропаяльников для пайки проводов. Они меньше по размеру и имеют более тонкие варианты заточек и специальные наконечники. Узкопрофильные паяльники предназначены для нанесения тонкого слоя припоя или точечного нагрева. Также, как и более массивные для более грубых работ, паяльники для электроники бывают нихромовые, керамические, индукционные и импульсные.

Паяльники различного типа нагрева имеют и разные варианты контроля за температурой жала для поддержания температуры в точке пайки. Также для качественной пайки необходим запас по мощности и быстрая реакция блока управления на изменение температуры в зоне пайки. Чем стабильнее температура в области пайки, тем лучше результат.
