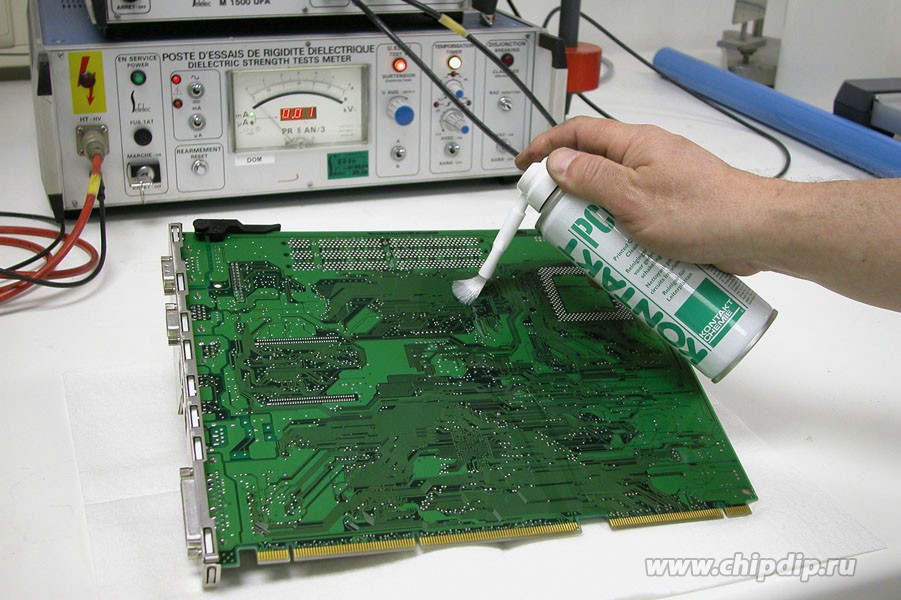

Чистим плату после пайки. Как легко и быстро смыть флюс.

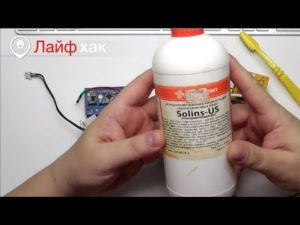

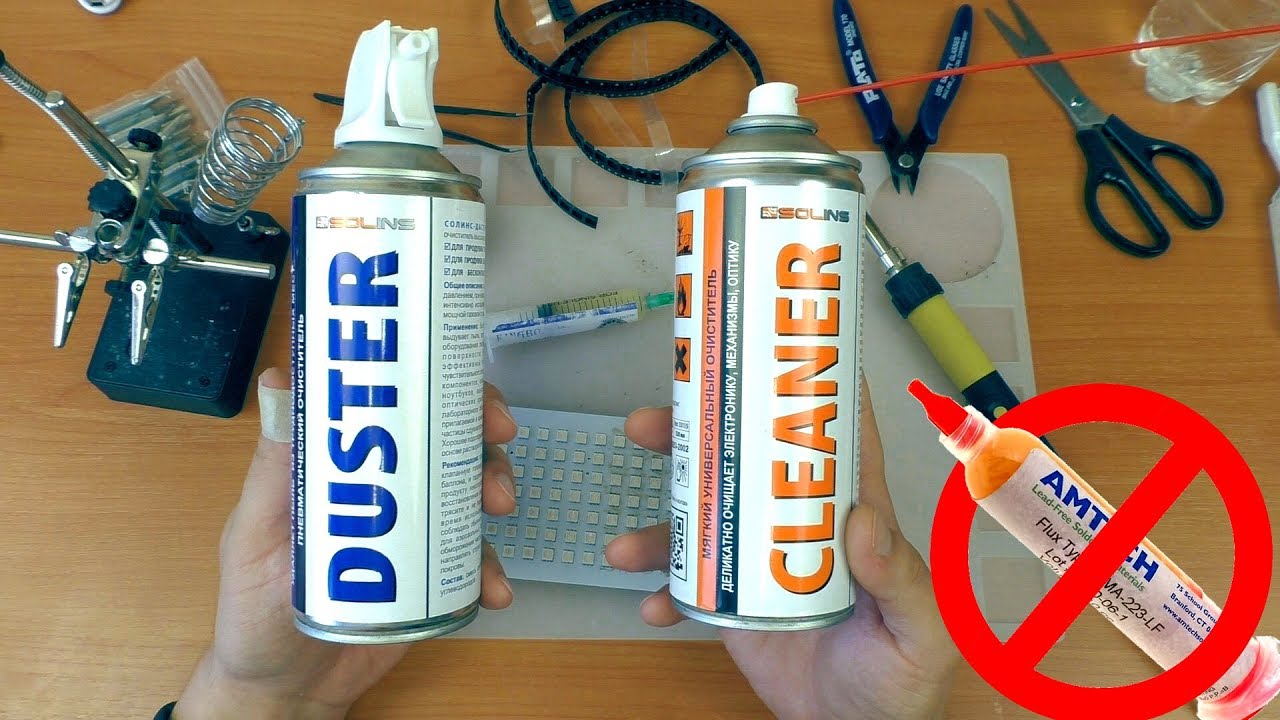

Кратко:Для чистки плат от флюса пригодится:спирт или специальные смывки, зубная щетка и тряпка из микрофибрыОчистить плату от остатков флюса можно следующим образом:с помощью щетки наносим спирт или специальную смывку на плату и убираем остатки флюса. Микрофиброй легко удаляем растворившийся в спирте флюс. При этом не надо тереть плату (как при использовании обычной тряпки), цепляясь за выводы компонентов. Достаточно просто прикладывать микрофибру к плате. Она отлично впитает все «лишнее».

Подробнее с картинками:

Зачем удалять флюс с с платы после пайки:

Флюсы бывают разными: особо активные могут со временем повреждать плату, а часть флюсов и вовсе токопроводящие. А потому даже правильно запаянная плата, залитая флюсом, легко может не заработать или перестать работать через некоторое время.

Но даже если флюс не требует смывки (например, СКФ), очищенная плата смотрится намного красивее и аккуратнее.

Ацетон и другие подобные растворители – довольно агрессивные. Не стоит забывать, что часть компонентов в пластиковых корпусах.Процесс чистки платы: В качестве подопытной платы возьмем свежезапаянный усилитель для наушников Гамма:

Доброе утро, Подскажите чем можно смыть лишнюю канифоль с платы?

Подскажите пожалуйста через что заряжать такой АКБ

Comments 17
Pingbacks 0

Старой зубной щёткой и спиртом.

Спиртом или ацетоном.

Спиртом, только юзай какие то перчатки, а то хуй отмоешь от рук

Nazar, норм, мыло и вода тебе в помощь, некогда не было проблем с этим…

Растворитель и щотка зубная.

Читать также: Проверка работоспособности диода шотки sr56ked

От растворителя на луженых дорожках белый налет, затмевающий блеск=) лучше спирт

Тимур, у меня наоборот, от спирта и ацетона налет белый, канифоль так смывает, а вот 647 растворитель вообще так нормально справляется с этой задачей, дорожки чистенькие и блестят…

спиртом и ватой все нормально оттирал. правда ваты надо не мало)

Если спирта или ацетона ну не оказалось в доме, можно у жены позаимствовать жидкость для снятия лака

Ацетон и спирт. Ток не надишись

от ацетона, растворителей 646, 647 бывает коробит корпуса деталей, если они из пластика, может нарушиться лаковая изоляция на проводах и герметизация электролитов. Лучше всего отмывать спиртом, этиловым или изопропиловым.

Андрей, при смывке ацетоном действительно надписи на пластиковых корпусах микросхем становятся менее четкими или вообще пропадают, но он летуч, поэтому дальше этого корпус не деградирует… заодно и доп . защита от повторения врагами))

Артём, микросхемы конечно не пострадают. но есть еще контура колебательные, на полистирольных каркасах например, разные выключатели-кнопки. далеко не все пластики настолько стойкие как корпус микрухи

Андрей, ну это да, абсолютно согласен. Вообще лучше всего спец. жидкость для смывки флюса использовать, — гораздо эффективней спирта, не растворяет пластики и не воняет, как ацетон и прочие растворители. Недешево только это, особенно если только для хобби.

Артём, в основе такой жидкости как правило изопропиловый спирт. если брать сразу литр, он около 5 баксов выходит. хватает очень надолго

Андрей, а где такие цены? В Китае заказывали?

Артём, да нет, в нашем местном радиомагазине

Технология пайки предполагает использование 2 компонентов, дополняющих свойства друг друга. Перед началом процесса соединяемая поверхность обрабатывается флюсом, который снимает поверхностное напряжение припоя, растворяет окисную и сульфидную пленку непосредственно перед самой пайкой. В качестве широко применяемого флюса используются канифоль, составы на ее основе, а также кислотные аналоги. В зависимости от основы, флюс может негативно влиять на последующие свойства соединения, разрушая соединенный металл. В этом случае необходимо знать, чем смыть канифоль после пайки.

Поскольку в производстве и для частного использования применяют большое количество сплавов для пайки, то и флюс подбирается соответствующий. Существуют универсальные марки растворителей. Не требующие смывки разновидности могут входить непосредственно в состав припоя. В остальных случаях вопрос, чем смыть флюс после пайки, остается актуальным.

Читать также: Как подключить домашний кинотеатр к ресиверу

Пайка bga микросхем

Как паять платы? И как расшифровывается BGA? На эти два часто задаваемых вопроса, во время прохождения курсов пайки, отвечают мастера Bgacenter. От английского – ball grid arrey, то есть массив шариков, своим видом похожий на сетку. Шарики из припоя наносятся на микросхему через трафарет, затем потоком горячего воздуха, расплавляется сам припой и формируются контакты правильной формы.

Начиная с того под каким углом и на каком расстоянии от платы держать сопло фена, температурные режимы демонтажа и монтажа микросхем, с какой стороны заводить лопатку. А при проведении диагностики, и наличии межслойного короткого замыкания ничего не нагревается.

Как в этом случае найти неисправный элемент или цепь? И много других тонкостей которые может знать действующий мастер сервисного центра. И тот кто может подтвердить свой уровень выполненными ремонтами.

Ремонт iPhone в Bgacenter

Изготавливаем своими руками

Для следует приготовить порядка 20-ти грамм растёртой в порошок канифоли, которая затем разводится в 40 граммах чистого технического спирта.

После смешения компонентов и встряхивания ёмкости со смесью порошок начнёт быстро растворяться в спирту и через некоторое время окончательно переходит в жидкую фазу.

В качестве ёмкости под самодельный флюс для пайки микросхем удобнее всего использовать небольшой хорошо вымытый стеклянный пузырёк. Подойдет емкость из-под лака, в пробку которой уже встроена кисточка для нанесения состава.

Этот вариант выбора ёмкости хорош также тем, что специальная заворачивающаяся пробка позволяет содержать смесь в условиях повышенной герметичности, что обеспечивает её хорошую сохранность.

Как паять без кислоты

Чтобы качественно и правильно паять, достаточно придерживаться простых правил:

Не перегревать место пайки. Если кажется, что лужение и плавление припоя идут туго, лучше попробовать другое жало, попробовать подогреть воздух феном до ста градусов (сверху фен, возле места пайки). Ни в коем случае не повышать температуру на паяльнике до 400 градусов, это только ухудшит ситуацию. Припой при таких температурах начинает испаряться, а не плавиться, что уж говорить о флюсе.
Оценивайте ситуацию. Например, некоторые детали или разъемы не получится хорошо залудить без подогрева. В особо тяжелых случаях можно даже слегка пройтись по контакту самой мягкой и щадящей наждачной бумагой. Бывает такая проблема у самодельных плат, когда их долго не паяют после изготовления. Медные дорожки покрываются медью и их сложнее лудить, чем раньше.
Безопасная пайка. Паять нужно только в проветриваемом помещении. Даже продукты испарения канифоли не очень полезные, что уж говорить о других флюсах, тем более о паяльных кислотах. При пайке необходимо придерживаться дистанции, иначе капля припоя может случайно попасть на кожу или слизистые.

Например, для пайки витой пары подойдет среднее жало типа мини волна и спиртоканифоль. Время пайки — не более 5 секунд. Не спаялся контакт? Подождите, пока остынет место пайки, нанесите снова флюс, и плавно пройдитесь паяльником. Для сложных случаев хватит и ЛТИ-120. Это активированный флюс (не активный и без кислоты)

Активный флюс можно использовать только в крайнем случае. Даже сильные окислы обычные флюсы без кислоты отлично очищают и лудят. Не нужно использовать никакие аспириновые таблетки, кислоты, Ф-38Н. Для пайки тех же проводов хватит обычной канифоли.

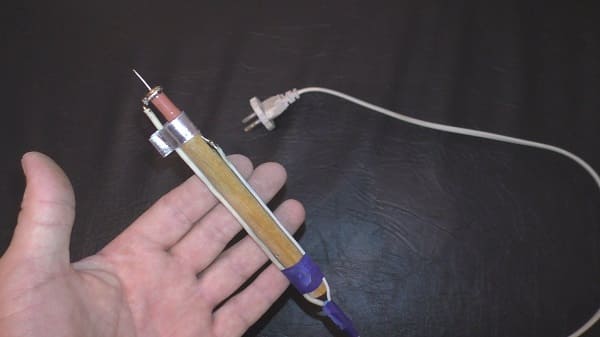

Самодельный паяльник

Чтобы сделать маленький паяльник для микросхем своими руками, нужно приготовить следующие материалы: · отечественный резистор в металлическом корпусе МЛТ-0,5 любого номинала (нагревательный элемент); · медная проволока с диаметром 1—2 мм, длиной 20—30 мм (жало); · стальная проволока от выпрямленной скрепки (держатель); · корпус от шариковой ручки; · полоска двухстороннего фольгированного текстолита шириной по внутреннему диаметру ручки и длиной 40 — 50 мм. Можно выпилить любой подходящий участок с двумя широкими контактами сверху и снизу с ненужной печатной платы; · блок питания на 1 — 2 ампер с регулировкой выходного напряжения.

Изготовление самодельного паяльника выполнять в следующей последовательности:

1. Обрезать один вывод резистора, рассверлить чашечку в месте крепления вывода до внутреннего отверстия в корпусе. 2. Зачистить до металла чашечку со стороны удалённого вывода. 3. Срезать под углом 45° один конец медной проволоки (жало), другой конец вставить просверленное отверстие. 4. Облудить стальную проволоку по всей длине, облудить зачищенную чашечку резистора. 5. Обернуть стальную проволоку вокруг чашечки резистора на 1—2 витка и припаять её к чашечке. Оба конца проволоки припаять к контактной площадке с одной стороны платы. К контактной площадке с другой стороны платы припаять второй вывод резистора. 6. Припаять к контактным площадкам провода, идущие к блоку питания. 7. Установить плату с нагревательным элементом в корпус шариковой ручки, провода пропустить через корпус ручки и подключить к блоку питания. 8. Проверить работу паяльника. Электрический ток, проходя по цепи, образованной стальной проволокой и резистором, будет выделять тепло в месте наибольшего сопротивления — на резисторе (нагревательном элементе). От корпуса резистора будет нагреваться жало самодельного паяльника.

Наименования и применение

Канифоль сосновая – самый простой, дешевый и доступный вид флюса с низким током утечки. Относится к классу химически пассивных флюсов. На рынке она доступна в свободной продаже из-за популярности. Применяется практически широком спектре радиомотажных работ. Умеренно растворяется в спирте с добавлением глицерина, благодаря чему стали популярны среди радиолюбителей спирто-канифольные флюсы.

Паяльный жир – существует в двух видах: активный и нейтральный. Применяется для окисленных деталей, состоящих из черного или цветного металла. Активный паяльный жир в радиоконструировании не применяется. Нейтральный паяльный жир не содержит активных компонентов, поэтомуможет использоваться для пайки радиодеталей.

Бура – необходима при высокотемпературной пайке высокоулеродитсых металлов: чугуна, меди, стали и т.д.
ТАГС – флюс на глицериновой основе для радиомонтажа. Из-за остаточного сопротивления нуждается в отмывке спиртом.
Флюсы ЗИЛ – хорошо подходят спаивания стали, латуни, меди легкоплавкими припоями на основе висмута.
Ф-38Н ПЭТ – сильно химически активный флюс. Применяется для пайки быстро окисляемых на воздухе металлов при температуре выше 300 градусов. Им паяют нихром, манганин, бронзу. Обязательное применение при его использовании средств индивидуальной защиты. Промывка щелочью так же обязательна
Активные флюсы ФИМ — пайка окисленного серебра, платины. Требует отмывки водном раствором с содержанием соды. В составе флюса фосфорная кислота.
ФКДТ и ФКТ ПЭТ – популярный неактивный флюс широкого применения для лужения проводов и медных контактов в РЭА.
ФТС – бесканифольный пассивный флюс без дыма. Предназначен для пайки радиодеталей.
Паяльная паста «Тиноль» — специальный химический флюс для пайки SMD радиодеталей термофеном паяльной станции.
Флюс-гель ТТ – флюс с индикатором химической активности красноватого оттенка для широкого спектра пайки. При воздействии температурой обесцвечивается, указывая на отсутствие активных компонентов. Не требует отмывки.
СТ-61 – паяльная паста пассивная. А – температура плавления +200 градусов, В – для компьютерных и мобильных радио запчастей, С – канифоль.

Что такое флюс и его ключевые особенности?

Не многие новички знают, что такое флюс и как его используют в процессе пайки. Это соединительная смесь. В ее состав входят материалы, которые легко плавятся

Перед покупкой флюса необходимо обратить внимание на несколько факторов:

рабочая температура дополнительного состава;
вид металла, с которым предстоит работать;
температура, при которой начинается процесс пайки;
наличие дополнительных поверхностей, которые окружают место спайки;
наличие антикоррозийной плёнки на поверхности металла.

Существует два вида дополнительных составов, использующихся при пайке. Одни твердые и плавятся при высокой температуре. Другие мягкие и с ними можно начинать работать при низких температурах.

Предназначение

Чтобы работать с дополнительными веществами, необходимо знать для чего нужен флюс при пайке. Чтобы соединить контакты на плате, необходимо разогреть их до температуры свыше 500 градусов. Из-за этого можно повредить важные элементы платы. Чтобы не допустить окончательной поломки электроники, используются легкоплавкие составы, в которых преобладает свинец и олово. Они плавятся при температуре до 500 градусов и помогают соединить оборванные контакты.

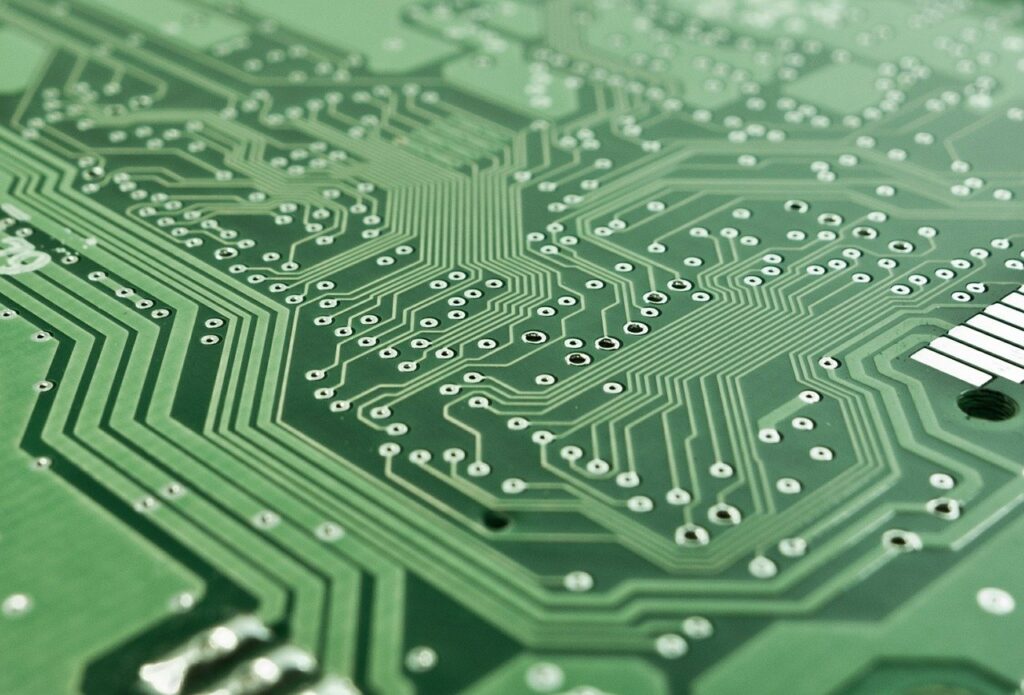

Плата (Фото: pixabay.com)

Применение флюса

Перед тем как применять припой и флюс для пайки, необходимо обратить внимание на определенные характеристики:

устойчивость состава к коррозийным процессам;
рабочий размер соединительного шва;
прочность соединения;
температура плавки.

Очень часто в качестве припоя используют оловянный прут, канифоль..

Хранение

Для простых ремонтных работ в домашних условиях достаточно приобрести тюбик с флюсом. Хранить его нужно в плотно закрытой емкости. Нельзя допускать, чтобы жидкий состав соприкасался с влагой. Также нельзя хранить легкоплавкие составы вблизи нагревательных приборов и открытого огня. Нельзя допускать чтобы температура в помещении, где хранится флюс, поднималась выше 25 градусов. Составы, которые хранились в упаковках с нарушенной герметичностью, желательно утилизировать и приобрести новый.

Как правильно выбрать флюс?

Согласно мнению заядлых радиолюбителей, которые хорошо разбираются в пайке, выбор подходящего флюса является практически стопроцентной гарантией успешного выполнения работ. Ориентироваться здесь прежде всего следует на материал соединяемых деталей, а также характер пайки.

Для пайки радиокомпонентов, медных деталей и проводов целесообразно применение неактивных флюсов на основе канифоли. Представляют собой такие флюсы модифицированную версию обычной канифоли в результате добавления целого ряда составляющих, известных как активаторы.

Неактивные флюсы обладают улучшенными антиоксидантными свойствами. Благодаря пастообразному или жидкому состоянию наносить такие флюсы можно непосредственно на монтажные платы или места пайки металлических соединений. Идеально подходит данный флюс для пайки алюминия. Дополнительно стоит отметить их широкую доступность и сравнительно невысокую стоимость.

Что касается среднеактивных флюсов, то использовать их целесообразно для пайки наиболее нежных контактов, например при ремонте мобильных телефонов и других современных портативных устройств. Для этого подходят флюсы, которые не пенятся и не закипают во время работы, обладают минимальной коррозийностью, а также легко наносятся на платы.

Зачастую среднеактивные флюсы применяются мастерами сервисных центров по ремонту цифровых мобильных устройств. Обычно применяют их для пайки самых миниатюрных микросхем. Причем пригодны они для использования не только со свинцовыми, но и с безсвинцовыми припоями.

Наиболее универсальными являются гелеобразные флюсы. Применять их можно практически при любых видах пайки. Особенно эффективен гелеобразный флюс для пайки алюминия, меди, других распространенных материалов с применением свинцовых припоев.

Пайка алюминия.

Существует множество «способов» как спаять алюминий. К примеру натереть под каким ни будь канифольным флюсом жалом паяльника и может быть припой в каком то месте пристанет к алюминию. Всё это больше похоже на добывания огня с помощью трута. Сегодня все пользуются зажигалками. И для пайки алюминия есть современный флюс Ф-64, который легко паяет алюминий просто как канифольный флюс паяет печатную плату. Но не увлекайтесь — паяя много включите вентиляцию. На абсолютно другой химии сделан флюс Ф-34. Он гораздо менее активный, но и во много раз более безопасен. Оба относятся к флюсам остатки которых требуют удаления.

Разновидности

Перед тем как делать флюс для пайки своими руками, нужно определить, какие нужны. К примеру, низкотемпературные, которые начинают плавиться при нагреве до 450 °C. А есть высокотемпературные, что плавятся, только когда нагреются выше 450 °C.

Делятся они и по составам:

Нейтральные подойдут под легкоплавкие припои, меди. К ним относятся воски, стеарин, канифоли.
Слабокоррозийные средства для пайки делаются из канифоли, жиров, воды, спиртов, слабых кислот. Канифоль помогает активным компонентам не вызвать быструю коррозию металлов.
Сильнокоррозийные смеси имеют в составе высокоактивные компоненты, иногда даже агрессивные, к примеру, фториды, хлориды, кислоты и т

д
Такие обычно продаются в виде гелей или паст, так как их важно наносить и использовать осторожно, ведь можно испортить качество спайки.

Также средства для пайки можно поделить на группы по агрегатному состоянию:

Твердые, к примеру, канифоль.
Жидкие, такие как паяльная кислота.
Пасты и гели, которые имеют комбинированные составы.

Не для каждого вида можно изготовить средство своими руками в домашних условиях, но для самых распространенных рецепты есть. Их и рассмотрим далее.

Как правильно выбрать флюс

Даже при знании разновидностей и технических характеристик не каждый человек понимает, как выбрать флюс. Для безопасной пайки следует выбирать нейтральные флюсы. Они подходят для работы с разными деталями, но при спайке больших компонентов, работа будет происходить медленно.

Чтобы ускорить процесс, можно использовать среднеактивные флюсы. Такие составы подходят для работы с различными металлами. Для работы с крупными деталями идеальным вариантом являются серебряные припои.

Лучшие заменители

Не всегда дома может найтись припой для спайки оборванных контактов или проводов. В таких ситуациях можно провести ремонт без покупных составов. Заменить флюс можно несколькими веществами:

янтарем;
жиром;
«Аспирином»;
смолой.

Перед началом работ «Аспирин» необходимо растворить в небольшом количестве жидкости.

Смола на дереве

Виды, составляющие

Способы пайки, ограничения воздействия температуры на детали, механическая прочность соединения, сопротивление влиянию коррозии обусловливают многообразие видов.

Технологические требования к заполнителю:

Свободная текучесть после прохождения температуры ликвидуса.
Смачивание поверхностей соединения.
Механическая устойчивость, ограниченная усадка теплопереносимость, невосприимчивость к внешним воздействиям в твёрдом состоянии, электропроводность.

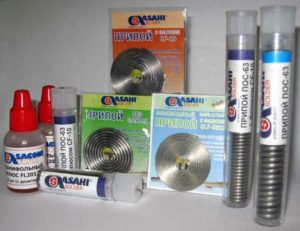

Мягкие легкоплавкие

Отечественные припои именуются в соответствии с ГОСТ. Маркировка соответствует наименованиям доминирующих химических элементов, определяющих свойства материала. Форма выпуска: проволока, прутки, фольга, порошки, комбинированные пасты, трубки с наполнением из канифоли.

Легкоплавкими припоями считаются сплавы с температурой плавления 60–450 С. Низкотемпературные оловянно-свинцовые имеют низкую прочность. Применяются для соединения деталей, боящихся перегрева. Распространены составы ПОС.

Дешифровка аббревиатуры: «припой оловянно-свинцовый». Цифровая индикация указывает на процентное содержание олова. Распространённые химические элементы в составе припоев и тинолей помимо свинца: сурьма, медь, висмут, мышьяк, цинк.

Сплав Вуда – 60 С (лужение плат).
Cплав д’Арсенваля – 79 С (радио аппаратура и электроника).
Сплав Розе – 95 С – (температурные ограничения).
ПОСВ 33 – 130 С – (плавкие вставки предохранителей).
ПОСК 50 – 145 С (полупроводники, сплавы меди).
ПОС 61 – 190 С (требование повышенной электропроводности).
ПОС 30 – 260 С (пайка, лужение стали, меди).
П 250 – 280 С (алюминий и сплавы).

Тугоплавкие

Сфера применения – промышленная пайка чугунов, разнородных сталей, медесодержащих сплавов, томпака. Температура плавления в диапазоне 400–800 С. Составляющие припоев: медь, серебро, никель, магний. Соединения отличаются прочностью.

В сокращении ПМЦ (припой медно-цинковый), цифра указывает на содержание меди. Всего используются 3 марки, утверждённые ГОСТ 1534—42 : ПМЦ-36, ПМЦ-48, ПМЦ-54. Помимо основного компонента присутствует цинк, 5–7% приходится на железо, олово, сурьму. Температура плавления 800–900 С.

Существуют ограничения применения вследствие выгорания лигатур. Цинк выгорает при переходе из жидкой фазы, что становится причиной пористости. Разрушительные последствия грозят:

Изделиям, испытывающим внутреннее давление.
Вибрацию и динамические нагрузки.

В этом случае ведётся пайка рафинированной медью при повышении температуры. Иной путь – использование низкотемпературных оловянистых лигатур, улучшающих жидкотекучесть. Или кремнистых присадок. Кремний препятствует испарению и окислению цинка.

ПМЦ выпускаются прутками, полосами, гранулами. Флюсы для пайки – бура.

ПСр (медно-серебряные) – дорогостоящие тугоплавкие присадки высокой прочности. Уникальность в сохранении гибкости соединения. Разбег рабочих температур между начальным в ряду ПСр-10 и серебряным на 92% ПСр-92 – 720–950. ПСр 72–92 нашли применение в соединительных операциях на высокочастотных элементах.

Альтернатива серебру — фосфор. Пластичные медно-фосфорые припои при сохранении подобия свойств имеют плюсы:

Дешевизна.
Устойчивость к коррозии и агрессивным средам.
Жидкотекучесть.
Температура плавления 700–850.
Пригодны для соединения разнородных металлов, например, медь со сталью.

Пайка алюминия ведётся в узких температурных рамках под слоем масла, чтобы сдержать окисление, ультразвуковыми паяльниками. Применяются силумин, 34А, П590А, П 575. Легирующие элементы кремний, медь, цинк.

Общие сведения

Паяльная паста представляет собой пастообразную массу, которая состоит из множества маленьких частиц припоя сферической формы, флюса и разных добавок. Зачем она нужна и что с ней делать? Пасты паяльные используются для поверхностного монтажа электронных компонентов методом пайки на печатных платах, гибридных интегральных схемах, подложках из керамики. После нанесения на поверхность состав сохраняет активность в течение нескольких часов. Сфера применения – промышленность.

Согласно общепринятым правилам и регламентным положениям, допускается применение следующих компонентов для того чтобы знать как пользоваться паяльным флюсом в домашних и производственных целях.

Припои с порошкообразными формами и вариантами дробления.
Флюсовые компоненты.
Связующие материалы.
Общие добавки и специальные активаторы.

Далее, нужно учитывать следующее перед тем, как паять паяльной пастой, в каждом компоненты используют специальный флюс, который играет своеобразную роль обезжиривателя. Существенную роль в этом случае играют SMD компоненты, которые используются в большинстве групп печатных паст, и срок годности паяльной пасты из-за наличия активных химических компонентов составляет не более 6 месяцев.

Для алюминия

Fontargen F 400 M

Castolyn FBK 192, припой с флюсовым сердечником. Рекомендован для тонкостенных конструкций с предварительным лужением и созданием зазора по периметру 0,2 мм. Состав оболочки Zn-98%, Al-2%. Преимущества материала:

Нет остаточной коррозии;
Устойчивость смачиваемости и текучести при t 440;
Ускорение кристаллизации;
Надёжное сращение алюминия с нержавеющей сталью, гальванизированным чёрным металлом, медью.

Castolin 192 пригоден для восстановления внутренних резьб в корпусных деталях, ремонте и заделке поверхностных отверстий, в том числе без наложения заплат. Соединению внахлёст.

Инструкция по изготовлению флюса

Итак, как сделать флюс для пайки своими руками? Все зависит от назначения. Если вам нужно спаять тонкие провода, то можно использовать прутки диаметром 1 мм. Их мы будет изготавливать сами.

Нам понадобятся кристаллы канифоли, которые нужно растолочь в порошок. Заверните кристаллы в плотную ткань и постучите по ним молотком (желательно, молотком для работ по дереву или кухонным молотком для мяса). В соотношении один к одному смешиваем порошок и спирт. Спирт можно приобрести в аптеке. Желательно смешивать в стеклянной емкости, например, небольшой банке. Тщательно размешиваем спирт с порошком и ставим банку в горячую воду. Еще раз тщательно все перемешиваем до однородной консистенции. Готово! Полученный флюс можно использовать с медицинским шприцом или залить его в пустую бутылочка из-под лака для ногтей.

Как пользоваться флюсом для пайки

Чтобы правильно применить флюс паяльный, нужно посмотреть на его консистенцию:

Если применяется твердый припой, например, из олова, то сам паяльник нужно окунать в реагент, а потом брать немного припоя.
Жидкий флюс предполагает, что его будут наносить специальной кисточкой. Здесь нужно быть внимательным, так как от высоких температур кисточки нередко быстро портятся.
Пасту наносят палочкой, зубочисткой или шприцем с отрезанным кончиком иглы.

А потом действовать так:

Очистить поверхность от окислов. Иногда это не требуется, если флюс того позволяет.
Наносится слой флюса.
Состав и детали нагреваются на паяльной станции.

После окончания паяния нужно дождаться, когда шов застынет.

Техника безопасности

Работа с паяльным флюсом предполагает использование перчаток, так как в состав этого средства входят разрушающие компоненты, к примеру, кислоты. По этой же причине при пайке с флюсом нельзя допустить попадание состава в глаза и слизистые, более того, его очень нежелательно вдыхать.

После использования средства для пайки нужно тщательно помыть руки и в особенности лицо, так как пары вещества могут осесть на нем и потом все равно попасть на слизистые. Пары могут попасть также на еду или в чашки, стоящие рядом, поэтому их стоит убрать дальше от рабочего места.

Чтобы снизить влияние паров, потребуется угольный фильтр или хотя бы просто хорошо проветриваемое помещение. Но даже в нем может возникнуть легкое головокружение после работы. Это нормально, если пользоваться флюсом в первый раз или после долгого перерыва.

Работать с самим флюсом легко, сложнее подобрать правильный. Но если опираться на этот материал, поиск паяльного вещества станет проще, как и его безопасное использование.

Как хранить приготовленный флюс?

Флюсы на основе канифоли готовят заранее и используют по мере необходимости. В перерыве между работами его хранят в какой-нибудь емкости. Жидкие составы для пайки удобно хранить в стеклянных флаконах. Крышка такого флакона должна плотно закручиваться, иначе растворитель быстро улетучится, и смесь загустеет внутри бутылки. Не рекомендуется использовать металлические емкости, т. к. металл, из которого они сделаны, будет взаимодействовать с канифолью. Это может привести к загрязнению флюса посторонними примесями.

Очень хороший вариант сосуда для хранения – флакон от лака для ногтей. Он сделан из стекла, имеет плотную крышку и снабжен кисточкой, которой очень удобно наносить флюс на место пайки и распределять его по поверхности металла.

Еще один доступный способ хранения – одноразовый медицинский шприц с надетой на него иглой, острый конец которой немного спиливают рашпилем. На иголку надевают защитный колпачок, во время работ его снимают и нажатием на поршень по каплям выдавливают флюс на металл. Для лучшей сохранности флакон или шприц помещают в темное место.

Пайка проводов

Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

Жилы накладываются друг на друга и спаиваются с помощью припоя.
Жилы проводов предварительно скручиваются между собой и потом лудятся с помощью припоя.

В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.

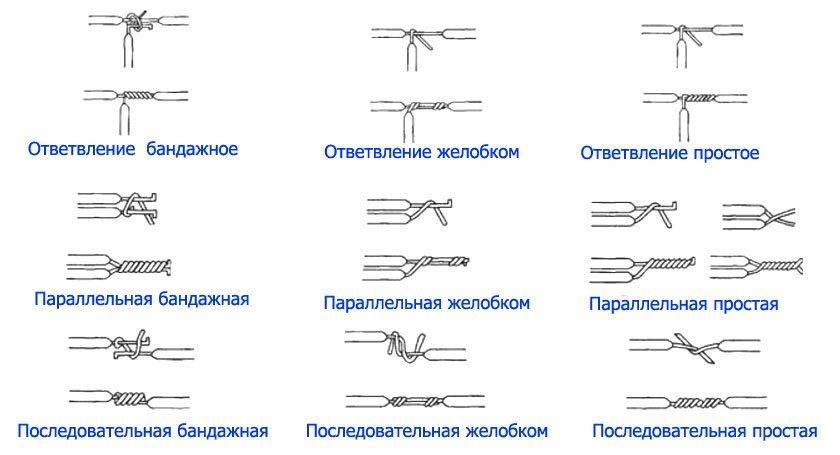

Способы спайки проводов между собой

Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
Замотайте обработанное место изолентой.

Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.
