Центробежный насос

Подготовка к работе

В отличие от вибрационных насосов, не требующих для начала работы заполнения всей рабочей камеры жидкой средой, центробежный не сможет начать перекачку «на сухую». Параметры упругости воздуха сильно отличаются орт параметров воды, и ротор будет просто крутиться вхолостую, не создавая требуемого разряжения. Это приведет к перегреву и преждевременному износу устройства вплоть до выхода его из строя.

Схемы заполнения насосов

Эту техническую проблему решают различными способами

Заливка воды из трубопровода

Способ применяется для стационарных систем водоснабжения с фиксированным расположением трубопроводов. Схему постоянно работающего водоснабжения строят таким образом, чтобы центробежный насос находился в нижней точке, и выше его по уровню всегда были заполненные водой трубы. На всасывающем трубопроводе ставят обратный клапан, препятствующий вытеканию воды обратно в колодец, скважину или емкость. Такую систему надо заполнить водой только при первом старте, все последующие будут происходить в «мокром» режиме.

Если система используется эпизодически или обратный клапан, по каким – либо причинам установить не удается, применяют другие способы. Обвязку насоса монтируют таким образом, чтобы иметь возможность подать воду из трубопровода в обратную сторону, до заполнения рабочей камеры и всасывающего трубопровода. Воздух при этом выпускают через односторонний воздушный клапан. Как только свист воздуха из него прекратится и появится вода — значит, система заполнена и можно включать насос.

Для заливки из трубопровода высокого давления используют понижающий давление эжектор. Заливка также производится до момента появления жидкости.

Еще один способ применяют на крупных насосных станциях высокой степени автоматизации. Там для откачки воздуха используют вакуумный насос, и после заполнения рабочей камеры и срабатывания датчика наличия воды автоматика запускает установку.

Заливка воды из резервуара

Если в трубопроводе нет воды, то ее заливают из временно или постоянно присоединенного к выходному патрубку резервуара, снабженного вентилем. В стационарных системах резервуар монтируют постоянно, перед пуском вентиль открывают, и вода заполняет рабочую камеру и подающий трубопровод. Осуществляют запуск насоса. Убедившись в успешном запуске по ровному низкому звуку его работы, вентиль закрывают.

Схема заливки насоса из резервуара

Мобильные системы, например, садовые насосы или насосы для систем фильтрации надувных бассейнов, заполняют из ведра или лейки, отвинтив крышку фильтра грубой очистки до тех пор, пока не перестанут выходить пузырьки воздуха и не покажется зеркало воды. Далее крышку закрывают и запускают прибор.

Увеличение ресурса центробежных насосов

Для увеличения ресурса работы центробежного (консольного) насоса корпус (только у насосов мощностью 10 кВт и выше) и сменные корпуса (у всех насосов) защищены сменными уплотняющими кольцами 3. Небольшой зазор (0, 3— 0, 5 мм) между уплотняющим кольцом и уплотнительным пояском рабочего колеса препятствует перетоку перекачиваемой насосом жидкости из области высокого давления в область низкого давления, благодаря чему обеспечивается высокий КПД насоса.

Для уплотнения вала насоса применяют мягкий набивной сальник. Для повышения ресурса работы насоса и предотвращения износа вала в зоне узла уплотнения на вал надета сменная защитная втулка 7. Набивка сальника 6 поджимается крышкой сальника 8. Опорная стойка представляет собой опорный кронштейн 10, в котором в шарикоподшипниках 11 установлен вал насоса. Шарикоподшипники закрыты крышками. Смазка шарикоподшипников консистентная.

Рабочие колеса одностороннего всасывания подвержены воздействию осевой силы, которая направлена в сторону входа жидкости в рабочее колесо. Осевая сила возникает из-за того, что расположенная против входного сечения колеса площадь A1 = π D12 / 4 передней стороны заднего диска находится под действием давления всасывания р1, а также по величине площадь задней стороны этого диска — под давлением нагнетания р2.

Разновидности

На современном рынке скважинный центробежный насос представлен тремя основными модификациями:

• погружной;
• полупогружной;
• поверхностной.

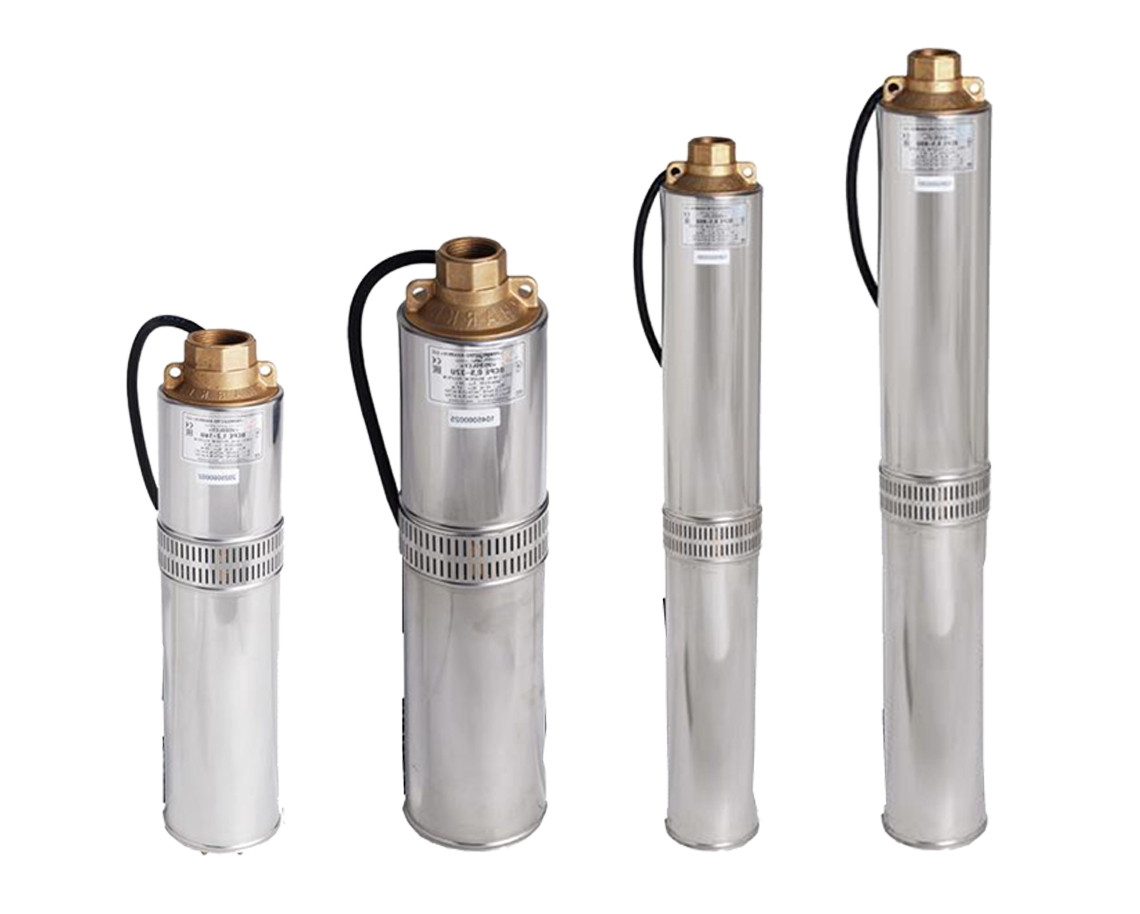

Погружные модели

Погружной центробежный насос внешне напоминает наполненный газом баллон или цилиндр небольшого диаметра – размер некоторых современных моделей в разрезе не превышает 100 мм. Установка такого оборудования осуществляется непосредственно в скважине.

Погружные центробежные насосы

В цилиндрическом корпусе агрегата расположены мотор с подвижным ротором сухого типа. Для запуска оборудования не требуются дополнительные действия со стороны мастера или хозяина участка, а также заполнение корпуса насоса водой.

Погружной насос идеален для скважин глубиной от 10 м – фактически, в этом случае у него нет аналога или альтернативы. Кроме того, центробежные погружные агрегаты универсальны – они могут использоваться для обустройства песчаных или артезианских скважин, а также для выкачки и транспортировки маслянистых и неагрессивных кислотных жидкостей.

Рассматривая возможность покупки такого оборудования, как погружные насосы для скважин, следует помнить, что их установка и обслуживание сопряжены с необходимостью отключения системы и извлечения оборудования из скважины. Для диагностики и ремонта устройств этого типа рекомендуется привлекать специалистов.

Полупогружные агрегаты

Полупогружные центробежные скважинные электронасосы работают по тому же принципу, что и классический глубинный насос (или центробежный погружной агрегат). Тем не менее, в конструкции и конфигурации оборудования этого типа есть существенные отличия. Рабочий узел агрегата или двигатель, полностью защищён от влаги, в то время как рабочая камера непосредственно с ней контактирует. Для обеспечения корректной работы полупогружной модели она оснащается стабилизаторами-плавниками. Они удерживают часть корпуса, в которой находится двигатель, на поверхности воды, рабочая часть установки все время находится в воде.

В сравнении с погружными аналогами полупогружные обладают меньшей мощностью и большим габаритом, что не мешает им удерживать свои рыночные позиции в соответствующем сегменте.

Поверхностное оборудование

Поверхностный электронасос актуален в том случае, когда глубина скважины или колодца не превышает 10 м. Как понятно из названия, поверхностный агрегат устанавливается непосредственно над скважиной, в качестве контактного элемента используется погружной шланг. Конструкции этого типа просты в установке и обслуживании, шланг также легко вынимается из трубопровода скважины для замены или чистки.

Установка поверхностного центробежного насоса для скважины

При выраженных преимуществах поверхностного насосного оборудования у него есть также и минусы:

• камера насоса старой модификации, не оснащенного обратным клапаном, нуждается в своевременном заполнении жидкостью (производится вручную), в противном случае установка не сможет выкачивать достаточное количество воды;
• мощность установки уступает погружным и полупогружным аналогам.

Параметры выбора

• объем ежедневного расхода воды;
• точную глубину скважины или колодца;
• скорость заполнения водой трубопровода скважины;
• производительность (скорость и объем перекачивания за единицу времени);
• диаметр основной трубы скважины;
• качество и показатель чистоты воды.

Особенности насосных станций «Pedrollo» — обзор моделей

Третья часть модельного ассортимента этого бренда – автоматические насосные станции – функциональные, производительные устройства, создающие в замкнутом контуре водопровода постоянное давление и напор воды.

Их достоинства:

• стабильные технические характеристики, неизменные от срока эксплуатации;
• простота и безопасность управления;
• экономичность – низкое энергопотребление;
• стоимость, доступная подавляющей части населения.
• Рассмотрим подробнее их на примере конкретных моделей.

Насосная станция «Pedrollo» PKm 60

Ходовая модель, используемая для перекачки питьевой воды и химически инертных растворов.

Насосная станция «Педролло» PKm 60 станет отличным решением для систем водоснабжения дачи, частного дома или коттеджа, ирригационных и систем жизнеобеспечения ферм, животноводческих комплексов.

При сравнительно невысокой мощности аппарат обладает хорошими всасывающими способностями, которых будет достаточно для подъема воды из неглубокой скважины или колодца.

Преимущества:

1. чугунный корпус;
2. оснастка 1-фазным электромотором, который защищен от перегрева;
3. стальной вал мотора, который не поддается образованию ржавчины или повреждений;
4. крышка мотора крепится на легкосъемах – простота осмотра, демонтажа и ремонта;
5. металлокерамическая торцовая муфта – самый точный и надежный герметик в современном мире;
6. высокий класс электроизоляции;
7. гидроаккумулятор, который удерживает большой объем воды.

Технические характеристики:

• Электромотор – 0,37 кВт;
• Подача – 1,8 м3/мин;
• Напор – 38 м;
• Глубина всасывания – 7 м;
• Гидроаккумулятор – 50 л;
• Вес – 5,2 кг.

Насосная станция «Pedrollo» CB2 CPM 170M

В отличие от других насосных станций «Pedrollo», считается бустерной промышленной моделью.

Это означает, что она используется для сложных задач, ориентированных на повышение давления в системах подачи воды на заводах, коммунальных предприятиях и крупных строительных объектах.

Достоинства:

1. корпусный блок представлен сразу 2-мя электромоторами, которые работают попеременно;
2. широкая сфера применения, которая не ограничивается только бытовыми проблемами;
3. адаптированность для чистой воды;
4. простота регулировки 2-х реле давления;
5. электропульт, схема управления которым понятна и неопытному пользователю;
6. подключение к 3-фазной электросети.

Технические параметры:

• Электромотор – 2,2 кВт;
• Подача – 19,2 м3/мин;
• Напор – 36 м;
• Вес – 65 кг.

Насосная станция «Pedrollo» JSWm 1AX

Насосная станция «Педролло» JSWm 1AX — оптимальный вариант для тех, кто ищет качество по разумной цене. Модель, незаменимая в хозяйстве и в быту.

Особенности:

1. отменная материальная композиция – сталь, чугун, латунь и кремний-керамика;
2. двигатель, который издает мало шума и способен выдержать продолжительные рабочие смены;
3. высокие изоляционные свойства электросхемы;
4. работа с теплой (негорячей) водой;
5. возможность работы в жаре;
6. надежная конструкция ресивера;
7. оснастка 1,5 м кабелем.

Технические характеристики:

• Электромотор – 0,6 кВт;
• Подача – 3 м3/мин;
• Напор – 42 м;
• Высота всасывания – 9 м;
• аккумулятор воды – 24 (50) л;
• Вес – 10,3 кг.

Насосная станция «Pedrollo» JSWm 15MX

Модель во многом напоминает вышерассмотренный вариант. Подойдет и для дома, и для сада, но большинство положительных отзывов о ней связано со сферой питьевого водоснабжения.

Насосная станция «Pedrollo» JSWm 15MX имеет достаточно полную и современную комплектацию, которая включает моноблочный агрегат с ресивером, центробежным насосом, асинхронным двигателем, встроенный манометр и реле давления.

Технические особенности:

1. Электромотор – 1,1 кВт;
2. Подача – 4,8 м3/мин;
3. Напор – 52 м;
4. Высота всасывания – 9 м;
5. Ресивер – 24 (50) л;
6. Вес – 23 кг.

Насосная станция «Pedrollo» JSWm 10MX

Удачная композиция и производительные особенности сделали эту модель востребованным продуктом на отечественном рынке.

Ее конструктивные свойства не отличаются от выше рассмотренных моделей «JSWm»-серии.

Она ремонтопригодна – производитель позаботился о запчастях, найти которые не составит сложности.

Технические параметры:

• Мощность – 0,75 кВт;
• Подача – 4,8 м3/мин;
• Напор – 42 м;
• Всасывание – 9 м;
• Ресивер – 24 (50) л;
• Вес – 12,1 кг.

Для чего нужны промышленные агрегаты с улиткой?

Центробежные насосы способны перемещать жидкость, создавая скорость из центробежной силы. Жидкость поступает в проушину рабочего колеса через всасывающее сопло насоса. Затем лопатки рабочего колеса захватывают жидкость и вращают ее до тех пор, пока она не выйдет из насоса на стороне нагнетателя. Жидкость фактически покидает насос под более высоким давлением, чем когда она поступает в насос.

КПД насоса будет снижаться при перекачке вязких продуктов. Центробежные насосы идеально подходят для перемещения больших объемов жидких жидкостей.

Одиночные спиральные насосы существуют уже несколько лет. За исключением вертикальных насосов турбинного типа, большинство одноступенчатых насосов, изготовленных в Российской Федерации, являются однонаправленными.

Основным преимуществом корпуса с одним улиткой является его простота: его легче отливать и, следовательно, дешевле производить с учетом открытых областей. При расходах, близких к насосу типа BEP, одиночные спиральные кожухи более эффективны, чем двойные спиральные кожухи.

Двойные улитки были введены, чтобы устранить проблемы радиальной тяги, присущие единой конструкции улитки. Испытательные измерения, однако, показывают, что, хотя радиальные силы в двойной спирали значительно уменьшены, они не устранены полностью.

В корпусе с двумя улитками поток делится на два равных потока с двумя уровнями воды, расположенными на 180 градусов друг от друга. Общая площадь горла двух улиток идентична той, которая была бы использована для сопоставимой конструкции с одним улиткой.

Таким образом, конструкция кожуха с двумя спиральными улитками фактически представляет собой один спиральный корпус с лопастью сплиттера, простирающейся на 180 градусов от того, что было бы горловиной с одним спиральной улиткой, входящей в секцию диффузора, создавая две одинаковые спирали, каждая с постоянной скоростью на BEP насоса.

Две спиральные секции по-прежнему создают неравномерное давление вокруг рабочего колеса при расходах, выходящих за пределы BEP, но имеют тенденцию в значительной степени компенсировать друг друга, как показано результирующими меньшими радиальными нагрузками. Это основная причина для использования двойной спиральный корпус.

Испытания показывают, что насос с двумя спиральными улитками будет примерно на одну-полтора точки менее эффективным на BEP, но будет примерно на две точки более эффективным с обеих сторон от BEP, чем с сопоставимым насосом с одним винтовым компрессором. Это означает, что кожух с двумя спиральными улитками будет давать немного более высокую эффективность во всем диапазоне кривой напора, чем одиночный спиральный.

Двойные улитки чаще всего встречаются с насосами с рабочим колесом с двойным всасыванием и большим всасыванием, которые также имеют нагрузку на рабочее колесо с меньшим осевым давлением. Двойные спиральные оболочки не должны использоваться в небольших насосах с низким расходом (ниже примерно 400 галлонов в минуту).

Поскольку более крупные насосы являются более подходящими кандидатами для двойных улиток, их, как правило, следует выбирать для таких услуг, когда они доступны и если позволяет приложение. Разделительная лопатка в двойном улитке может вызвать проблемы с закупоркой при работе с твердыми веществами, например, при работе со сточными водами, что исключает их использование в этих применениях.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Насосы центробежные консольные типа «К»: принцип работы

Во время воздействия рабочего колеса, вода или иная жидкость выходит из него с большей скоростью и давлением, чем на входе. Центробежный насос оснащен направляющим аппаратом, который также используется в обязательном порядке при работе гидравлических турбин.

Виды центробежных насосов:

• Самый распространенный вид устройств — одноступенчатые насосы, с горизонтальным валом и одностороннего входа рабочего колеса.
• Консольные насосы типа «К» с приводом от электрического двигателя предназначены для перекачки чистой воды.

Конструкция типа К состоит из:

• Рабочего колеса.
• Корпуса и крышки корпуса.
• Узла уплотнения опорной стойки и вала.
• Защитной втулки.
• Шарикоподшипников.
• Набивки сальника.
• Вала.
• Защитной втулки.
• Опорного кронштейна.
• Гаек.

Как работает конструкция:

• Высокий КПД обеспечивается за счет небольшого зазора между уплотнительным пояском колеса и уплотняющим кольцом. Это ограничивает перекаченную жидкость из области высокого давления.
• Для того, чтобы обеспечить ресурс работы и предотвратить преждевременный износ, в зону узла надевается защитная втулка.

Опорная стойка, выполняет функцию опорного кронштейна, в котором и установлен вал консольного насоса.

Когда требуется ремонт насосов?

Биологическая роль целлюлозы и области применения

• увеличившийся уровень шума;
• пульсации давления;
• нерасчетные вибрации насоса в процессе работы;
• повышение рабочих токов;
• падение уровня напора.

Основными причинами таких неисправностей специалисты называют проблемы в работе электродвигателя насоса и схеме его установки. Ошибки при проведении монтажных работ также могут стать причиной возникновения таких неисправностей. Возникнуть они могут и в случае эксплуатации оборудования вне допустимых условий. Чтобы точно установить причину неисправности, следует обратиться к помощи специалистов. Используя специальное приспособление, они проведут диагностику и установят точную причину неисправности, а потом качественно выполнят ремонт и вернут оборудованию работоспособность.

Преимущества и применение

Центробежные насосы, принцип работы которых отличается простотой, нашли повсеместное применение во многом благодаря именно логичности своего устройства. Общий подход сохраняется в конструировании микроскопических устройств, перекачивающих растворы в точных медицинских приборах и для многотонных помп, качающих в шахтах смесь воды с кусками тяжёлых горных пород. Общие преимущества использования таких агрегатов: надёжность, компактность, простота, долговечность, лёгкость монтажа, простой пуск и наладка, плавная подача жидкости, экономичность и низкая стоимость.

Погружной насос центробежного типа — главный элемент системы водоснабжения во многих частных домах. Без него трудно обойтись на всех этапах устройства такой системы. После бурения скважины только такое устройство способно выкачать без повреждений для себя взвесь воды с частицами грунта. В дальнейшем на основе его монтируется насосная станция для удобного и надёжного водоснабжения дома.

(0 голосов, среднее: 0 из 5)

Центробежный насос состоит из корпуса, имеющего спиральную форму, и расположенного внутри жестко закрепленного колеса, состоящего из двух дисков, с закрепленными между ними лопастями. Они отогнуты от радиального направления в сторону противоположную той, в какую направлено вращение колеса. Соединение насоса с трубопроводами, напорным и всасывающим, производится через патрубки.

Принцип действия центробежных насосов заключается в следующем: в наполненном водой корпусе и всасывающем трубопроводе приводится во вращение рабочее колесо. Возникающая при его вращении центробежная сила приводит к вытеснению воды от центра колеса к его периферийным участкам. Там создается повышенное давление, которое начинает вытеснять жидкость в напорный трубопровод. Понижение давления в центре рабочего колеса вызывает поступление жидкости в насос через всасывающий водопровод. Таким образом осуществляется работа по непрерывной подаче жидкости центробежным насосом.

Устройство и принцип действия центробежного насоса

Центробежные насосы могут иметь одно или несколько рабочих колес, называются они соответственно — одноступенчатыми и многоступенчатыми. Не зависимо от количества рабочих колес, принцип действия центробежного насоса остается тем же — перемещение жидкости вызывает центробежная сила, вызванная вращающимся рабочим колесом.

Осевой насос обустроен таким образом: на втулку, находящуюся внутри корпуса (рабочее колесо) установлено несколько крылообразных, имеющих обтекаемую форму лопастей. Вращение колеса вокруг оси приводит к тому, что укрепленные на нем лопасти создают подъемную силу, которая воздействует на жидкость и приводит к перемещению жидкости вдоль втулки. Вращение втулки осевого насоса производится в трубчатой камере.

Это вызывает движение основной массы потока в осевом направлении, но при этом рабочее колесо несколько его закручивает. Чтобы избежать появление вращательного движения жидкости, в камере, на определенном расстоянии от втулки, устанавливается выравнивающее устройство, через него жидкость следует в коленчатый отвод, затем — в напорный трубопровод.

У зарубежных пользователей большей популярностью пользуются насосы диагональные, конструкция которых сочетает элементы осевых и центробежных насосов. От центробежных диагональные насосы отличаются углом выхода потока (45 градусов вместо 90). Диагональные насосы обычно имеют вертикальное исполнение (вертикальное расположение вала), что придает им сходство с осевыми насосами.

Центробежные насосы являются одним из самых распространенных типов оборудования для перекачивания жидкостей (и газов). С их помощью выкачивают воду из колодцев и скважин, поднимают ее на значительную высоту и предают на большие расстояния по трубам. Такие насосы перекачивают теплоноситель в системах отопления и технологические жидкости на производствах. Идея использовать центробежную силу для перекачивания жидкостей принадлежит Леонардо да Винчи, первые действующие образцы были созданы французским инженером и ученым Дени Папеном в конце 17 века.

Дополнительные моменты

Особое внимание стоит уделить защите самого двигателя агрегата. Здесь обязательно должен быть установлен отдельный автомат

Конструкция двигателя такова, что он со временем может выходить из строя. Именно поэтому защита от перегрузок и коротких замыканий просто необходима. Это позволит в значительной степени продлить срок эксплуатации агрегата.

Автоматический выключатель позволит предотвратить сгорание двигателя при возникновении перегрузок в системе. Они чаще всего бывают связаны с заклиниванием рабочего органа ввиду попадания в лопасти различных инородных тел. Чаще всего речь идет о твердых частицах, расположенных в жидкости.

Если не будет подключен автомат, то система может попросту сгореть. Однофазные двигатели менее надежны в этом отношении, чем трехфазные.

1 В чём особенности и назначение центробежных насосов?

Центробежные насосы используются практически везде. Они завоевали свою популярность за счет исключительной практичности, надежности и высокой эффективности. При перекачке чистой воды из источников с нормальным дебитом центробежный насос погружного или поверхностного типа демонстрирует довольно внушительные характеристики.

Причем работа его проходит по довольно простой и понятной схеме. Насос нетребователен, потребляет сравнительно мало электричества и может питаться от стандартных бытовых сетей электропитания.

Более того, простота конструкции позволяет производить его ремонт и замену своими руками, что тоже очень удобно. Однако вам нужно заранее подумать, прежде чем начинать разбирать или ремонтировать устройство самостоятельно. Если вам не хватает опыта, деталей или времени, то лучше доверьте эту работу специалисту.

Если же мы рассматриваем капитальный ремонт устройства, то здесь уже альтернативы мастеру просто не существует. Ведь капитальный ремонт предусматривает необходимость наличия большого количества оборудования и знаний. Своими руками с такой работой вам не справиться.

Устройство водяного центробежного насоса сложностью не отличается. Он, как правило, имеет протяжный цилиндрический корпус вытянутой формы. Диаметр устройства погружного типа может равняться всего 100 мм. Поверхностные модели больше, но они компенсируют свои габариты крупными рабочими колесами.

Поверхностный центробежный насос

Рабочее колесо содержится на роторной оси, которую вращает движок. На самом колесе расположены лопасти, что направлены в противоположную сторону центрального направления вращения. За счет этого налаживается работа насоса и действие центробежной силы.

Теперь обратимся к принципу действия устройства. Для закачки воды используются входные каналы или патрубки. По ним внутрь погружного или поверхностного типа вода и попадает.

Там она натыкается на вращающееся рабочее колесо. За счет его вращения, жидкость нагнетается и отбрасывается к стенкам рабочей камеры. Этому способствует центробежный эффект от вращения и область высокого давления, что создается на краях камеры.

Оттесненная к борту жидкость автоматически всасывается в выводные каналы, что оборудованы возле стенок камеры. Как правило, на выводах вмонтированы спиралевидные или кольцевые нагнетательные трубки. Проходя через них, для потока воды создается еще более серьезный нагнетательный вектор.

В итоге она под высоким давлением подается в шланг, где без всякого сопротивления поднимается выше по системе и распределяется по трубопроводам.

В этот же момент в центральной области рабочего колеса появляется зона разреженного или пониженного давления. Она же, в свою очередь, провоцирует эффективную подкачку свежих потоков воды в устройство. Таким образом, работа центробежного насоса становится постоянной, а цикл не имеет завершения до тех пор, пока устройство не будет выключено.

Описанный выше принцип относится к моделям как погружного, так и поверхностного типа. В любом случае работу выполняет одно или несколько рабочих колес.

Центробежные насосы нельзя эксплуатировать без жидкости – это приводит к их быстрому износу. Если вы проигнорируете это требование, то в скором времени вас наверняка заинтересует технология ремонта центробежных насосов или контакты опытного мастера.

Рабочее колесо центробежного насоса, поверхностного типа

И если с погружными моделями все довольно просто (они и так находятся в воде, а поплавковые выключатели не дают им запускаться, если уровень воды в источнике упал ниже критической отметки). То поверхностные в этом плане намного привередливее. За состоянием рабочей камеры агрегата придется следить постоянно.

К счастью, проблема решается вмонтированными в конструкции насоса обратными клапанами, что сохраняют достаточное количество жидкости в системе, и автоматикой, что провоцирует аварийное отключение механизмов в случае обнаружения признаков сухого хода.

Центробежные насосы погружного и поверхностного типа чаще применяются для подкачки воды из источников с хорошим дебитом. Если же скважина или колодец дают слишком слабый изначальный напор и приток жидкости, то можно купить или расточить особенные рабочие колеса, что способы стабилизировать уровень давления на выходе.
