Вакуумный насос своими руками

Из медицинского шприца

Узнав о том, как сделать насос из шприца, можно, используя очень недорогие расходные материалы, изготовить устройство для откачивания небольших объемов газа или жидкостей. Для того чтобы сделать такое устройство, которое может оказаться полезным во многих ситуациях, потребуются следующие расходные материалы и комплектующие:

  • тройник, изготовленный из пластика;
  • трубка из гибкого полимерного материала, диаметр которой должен совпадать с диаметрами отверстий в шприце и тройнике;
  • два обратных клапана (в этом качестве можно использовать устройства, которыми оснащают аквариумные компрессоры);
  • медицинский шприц, от объема которого будет зависеть мощность изготавливаемого вакуумного насоса.

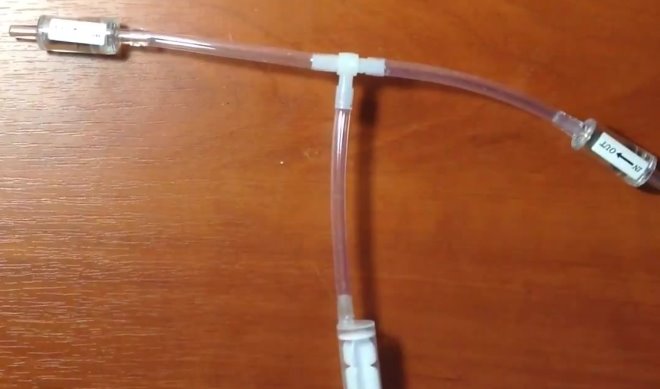

Полимерная трубка должна плотно сидеть на тройнике

Из медицинского шприца вакууматор своими руками изготавливается в следующей последовательности.

  1. Гибкая полимерная трубка нарезается на отрезки длиной примерно 10 см, каждый из которых подсоединяется к тройнику таким образом, чтобы они максимально плотно облегали его носики. После соединения трубок с тройником к одной из них, располагающейся под прямым углом к двум остальным, также максимально плотно подсоединяется носик шприца.
  2. Концы двух трубок, расположенных друг напротив друга, соединяются с обратными клапанами, один из которых должен пропускать воду только по направлению к тройнику, а второй – только от него. Ориентироваться при установке обратных клапанов следует на стрелки, нанесенные на корпуса таких устройств.

Стрелки на клапанах не должны смотреть друг на друга

Использовать простейшую вакуумную помпу, изготовленную из медицинского шприца, можно для перекачивания воды из одного сосуда в другой. При этом в перекачиваемую жидкость погружается обратный клапан, который пропускает воду только к тройнику, а в пустую емкость тот, который обеспечивает движение жидкой среды только от тройника. Чтобы привести такой вакуумный ручной насос в действие, достаточно начать перемещать поршень шприца.

Чтобы проверить работу насоса, попробуйте перекачать воду из одной чашки в другую

Шаг 2: Определяем местоположение воздухозаборника

После того, как вы вскроете корпус, вам нужно будет осмотреть цилиндр насоса и найти воздухозаборник. Это отверстия, через которые воздух поступает в цилиндр для последующего нагнетания при помощи поршня в шины.

Некоторые типы насосов имеют на своем вводе штуцер для шланга или другой фитинг. Если у вас именно такой насос – вам крупно повезло, потому, что вы можете просто надеть на штуцер шланг и начинать пользоваться вакуумным насосом.

Но в большинстве случаев, насосы имеют просто несколько маленьких отверстий (с фильтром под ними).

К сожалению, мы не можем просто приклеить штуцер к отверстиям, так как такое соединение было бы недостаточно прочным, поэтому нам нужно выполнить еще пару шагов, чтобы расставить все по своим местам.

Виды вакуумных насосов

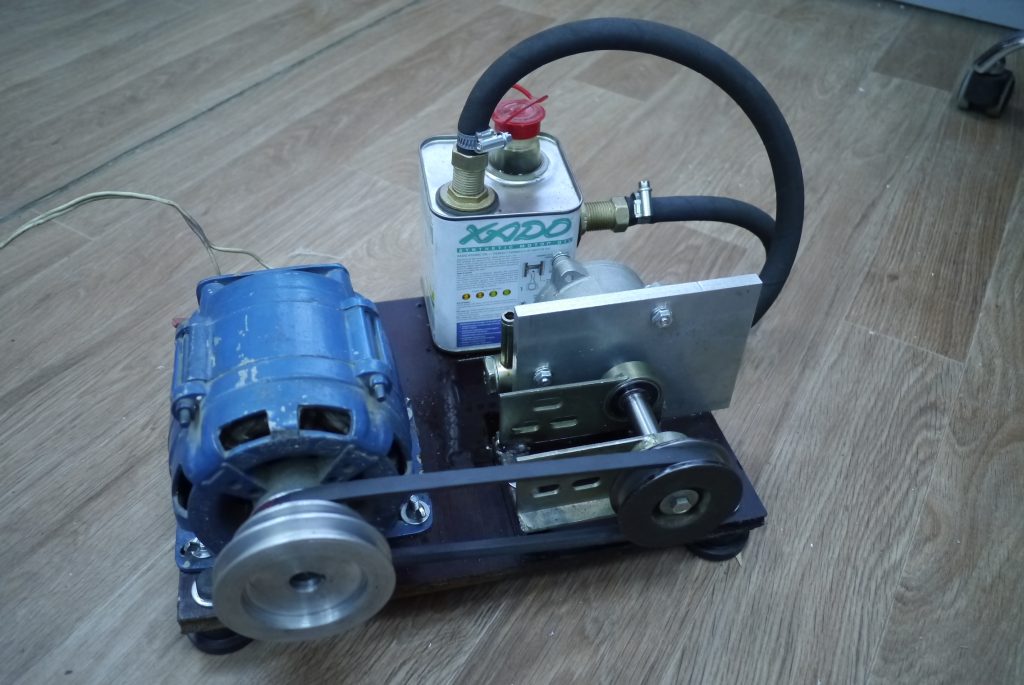

Принцип работы зависит во многом от типа устройства, поэтому целесообразным считаем рассмотреть существующие виды насосов, производящих выкачивание воздуха.Самодельный вакуумный насос для откачки воздуха

Наиболее распространенная классификация выглядит следующим образом. Для получения среднего и низкого вакуума используют механический тип насосов. К ним относятся двухроторные, жидкостно-кольцевые, пластинчато-роторные, пластинчато-статорные, турбомолекулярные, поршневые.

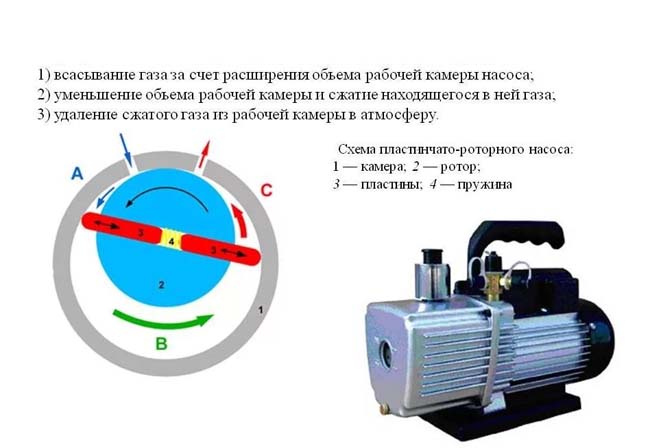

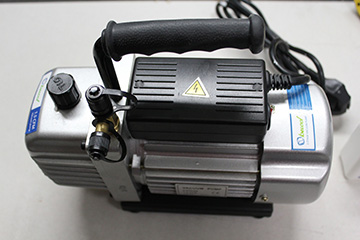

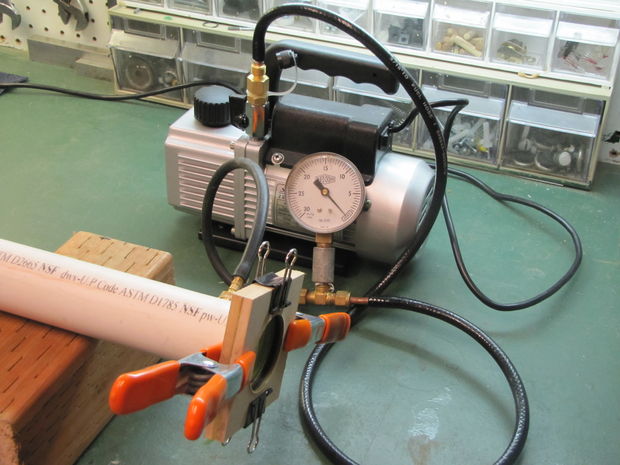

Пластинчато-роторные насосы

Пластинчато-роторные в своей основе имеют ротор, вращающий 2 пластинки, которые прижаты пружиной к краям камеры. Они делятся на одно, – и двухступенчатые. Разница кроется в количественном оснащении камерами, в которые поступает удаляемый воздух. Двухступенчатые устройства, в отличие от одноступенчатых, создают разряженное давление повышенного значения. (Предельное остаточное давление одноступенчатого – 1,33 Па, двухступенчатого – 0,133 Па).

Смазочным веществом выступает масло, использование которого значительно продлевает срок эксплуатации механизма, предотвращая рабочие органы от перегрева. Скорость откачки колеблется от 0,21-3 л/с. Производительность 4-1600 куб. м в час.Простейший механический вакуумный насос

Пластинчато-статорные применяются для создания начального форвакуумного давления на входе насоса, предварительного разрежения в системе.

Турбомолекулярные изделия

Чтобы получить «безмасляный» высокий вакуум были сконструированы турбомолекулярные насосы, получившие широкое распространение. Они представляет собой осевой многоступенчатый компрессор с такими элементами, как статорные диски, жестко укрепленные на корпусе, вращающиеся диски, помещенные на роторе. Диски с радиальными пазами составляют рабочий механизм насоса.

Вращение ротора со скоростью свыше 1000 об/мин. обеспечивается электродвигателем. В их арсенале – ряд преимуществ: откачка конденсируемых паров, устойчивость к резкому повышению давления; быстрый запуск, высокая степень сжатия воздуха, высокое предельное разрежение (достигает вплоть до 10-7 Па). Однако есть и недостатки – это сложность устройства, необходимость разбора всей конструкции при очистке, большие габариты, высокая цена.

Жидкостно-кольцевые механизмы

Жидкостно-кольцевые механизмы считаются самым старым видом вакуумных насосов. В конструкцию вошли: барабан, наполненный частично водой, ротор с лопатками. При его вращении на жидкость воздействует центробежная сила, в результате чего вода прижимается к внутренним стенкам барабана. Водокольцевые электронасосы проверены временем, но расходуют много энергии, поэтому теряют свою популярность. Плюс – простота функционирования и конструкции.

Производительность равна 300 куб.м в час, производимый вакуум находится в диапазоне 33-1013 мБар. Установки способны откачивать загрязненные и опасные потоки.

Ремонт вакуумного насоса

В работе вакуумного насоса своими руками, как и любого другого механизма, могут иметь место всевозможные сбои.

От этого не застрахованы даже водокольцевые установки, считающиеся наиболее надежными.

Если имеющийся у вас насос стал работать с меньшей производительностью или вообще не включается, это может быть вызвано одной из нескольких причин.

Электродвигатель неисправен или неправильно подключен

Одна из распространенных ошибок – нарушение схемы подключения. Но прежде всего нужно проверить, подается ли питание, ведь сетевой провод может быть сломан или перебит. Наличие электричества проверяем похожим на отвертку пробником-индикатором.

Если пробник светится и провода подсоединены верно, насос нужно отключить от сети, после чего его двигатель отсоединяется от нагнетательного механизма. Снова подаем питание. Если мотор начал вращаться, значит причину аварии нужно искать дальше. Если нет – двигатель неисправен и его нужно нести в мастерскую.

Падение производительности или отказ вакуумного насоса может быть обусловлен низким качеством электроснабжения.
Особую чувствительность в этом отношении проявляет импортная техника. Если подобные проблемы имеют место, подключайте насос через стабилизатор.

Нарушилась соосность между приводом и валом нагнетательного механизма

В большинстве случаев перекос устраняется путем установки прокладок под двигатель или нагнетательный механизм.

Иногда даже после восстановления соосности насос не работает.

Осмотрите муфту, возможно, она смещена или деформирована.

Деталь нужно установить на место или заменить на новую.

Заклинило рабочий элемент в нагнетательном механизме

Как правило, эта проблема бывает вызвана присутствием загрязнений в откачиваемой среде. Чтобы устранить неисправность насос нужно разобрать и тщательно почистить.

Вышел из строя подшипник в одном из опорных узлов

Такое явление, как правило, сопровождается необычно громким шумом или сильной вибрацией. Отслуживший свое подшипник следует заменить.

На рабочих элементах появилась накипь, которая мешает насосу нормально работать

Данная проблема характерна для водокольцевых насосов, которые в качестве рабочей (сервисной) среды используют воду. Чтобы реанимировать агрегат, солевые отложения следует удалить посредством одного из специальных составов («Антинакипин», ВД-40 и др.).

Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились

Применение даже самых современных антифрикционных материалов, например, тефлона, не способно компенсировать в полной мере отсутствие смазки, так что при работе таких устройств за температурным режимом нужно следить очень внимательно.

Если же перегрев все же имел место, вышедшие из строя детали подлежат замене.

Утечка рабочей среды или ее избыток

Снижение производительности водокольцевого насоса может быть вызвано падением давления сервисной жидкости, обусловленным ее утечкой. В этом случае необходимо заменить уплотнитель в отверстии (в месте прохождения вала).

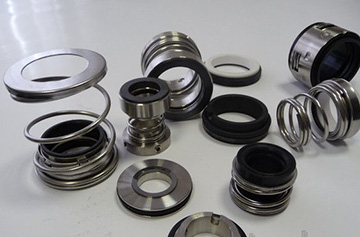

Выбирая вакуумный насос водно-кольцевого типа, отдавайте предпочтение моделям с торцевым уплотнителем, а не сальниковой набивкой, которая считается устаревшей.

Если же состояние уплотнителя пока является удовлетворительным, значит утечка происходит через фланцевые присоединения – необходимо заменить имеющиеся там прокладки.

Также слишком интенсивный расход рабочей жидкости может быть связан с чрезмерным износом деталей.

Обычно это означает, что насос уже отслужил положенный срок и его пора менять. Но не стоит с этим торопиться, ведь агрегат может быть еще ремонтопригодным.

В этом случае необходимо будет заменить только наиболее изношенные детали.

Высокое давление сервисной среды, обусловленное ее избытком или перегревом, также отрицательно сказывается на производительности прибора. Если вернуть ее параметры к оптимальным значениям, насос заработает с прежней силой. Если температура в норме, значит нужно уменьшить подачу воды или устранить противодействие со стороны напорного трубопровода – там может быть не полностью открыт вентиль либо имеются чрезвычайно высокие потери на трение.

Модифицирование автомобильного насоса

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Оригинальные самодельные конструкции

Если разобраться, то буквально все открытия пришли из прошлого. Люди веками отслеживали природные процессы и на их базе создавали приспособления, облегчающие жизнь. Даже еще не зная слова «вакуум», его использовали с древнейших времен, чтобы обеспечить водой засушливые районы.

Волновой насос

Оригинальную конструкцию имеет вакуумный насос для воды, использующий силу берегового прибоя. Поскольку по любому достаточно крупному водоему бегут волны, то это можно использовать для накачивания из него воды. Для этого понадобится бревно и полый цилиндр в виде гармошки (гофра).

Последний одной стороной привязывается к бревну, а другой к свае, которая вбивается в дно недалеко от берега. Принцип работы чрезвычайно прост. Когда набегающая волна поднимает плавающее бревно, натяжение заставляет гофру растягиваться. При опускании гармошка возвращается в исходное положение.

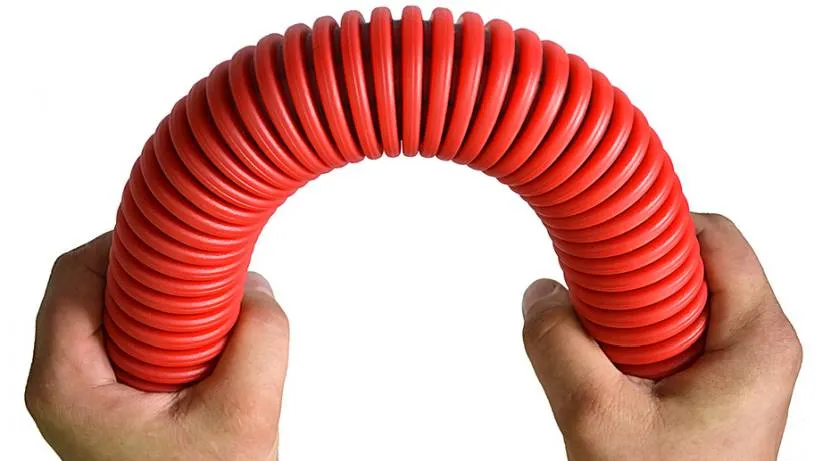

Гофра для вакуумного насоса Источник remelle.ru

Если концы цилиндра снабдить втулками с клапанами и залить внутрь воду, то при набеге волн на берег, импровизированная помпа начнет выкачивать воду. Для гофрированной трубы диаметром до 60 мм бревно должно иметь массу не меньше 60 кг. А для гашения нежелательного крутящего момента, к свае крепят ограничитель.

Болт, зафиксированный на бревне, под накладной пластиной позволит вращаться поплавку в разные стороны. И это не позволит разрушить уникальный вакуум-насос при возникновении высокой волны.

Печная тяга

Не менее оригинально можно наполнить двухсотлитровую бочку для полива на участке. Последняя должна в нижней своей части имеет вмонтированный кран и быть установлена на постамент из кирпичей. В бочку наливается несколько литров воды.

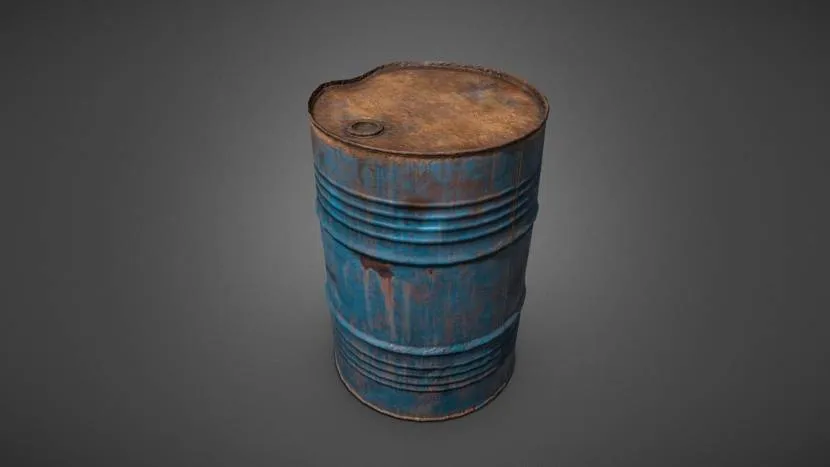

Бочка для насоса Источник sketchfab.com

Затем нужно подобрать резиновый шланг, достающий до водоема. Один его конец оборудуют штуцером с резьбой, которая подходит под верхнее отверстие бочки. Его герметично вкручивают в крышку. Другой конец шланга должен иметь сетчатый фильтр.

Далее проверяется, чтобы нижний кран был в закрытом положении, и под бочкой разводят костер. Шланг опускается в воду. Огонь нагреет воздух в бочке и заставит его уйти по трубе в водоем. Когда пузыри на поверхности перестанут выделяться, можно загасить костер.

При остывании металла, в бочке образуется безвоздушное пространство. И вакуум втянет воду в бочку из водоема.

Процесс откачки воздуха

При подробном разборе процесса можно понять, что отличие в технологии нагнетания и откачки несущественное, так как стоит развернуть поток воздуха, и нагнетательный насос сразу же станет вакуумным. Особенность заключается в более тщательной герметизации устройства при откачке воздуха или жидкости. Также может потребоваться фильтр для впускного клапана в целях предотвращения попадания мусора.

Общую работу механизма можно описать двумя циклами процесса:

  1. При всасывании воздуха в камере создается разрежение, при этом происходит открытие впускного клапана и герметизация выпускного. В отборочной камере достигается максимальный объем воздуха и низкое давление.
  2. На этапе возвратного действия механизма сохраняется низкое давление на впускном ходе, впускной клапан закрывается, после чего открывается выпускной клапан и происходит вытеснение воздуха. Давление в отборочной камере нормализуется.

Читать также: Кронштейн для дрели сверлильный станок

Процесс такого типа относится только к поршневым и мембранным устройствам, а в роторных системах воздух перемещается при помощи лопастей в камеру отбора, при этом поэтапно открываются впускной и выпускной клапаны.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Разобравшись с принципом работы, становится понятно, как сделать вакуумный насос, имея готовые компоненты.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

  • Использование для производства мешков и на упаковочных лентах;
  • Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
  • Очистка рыбы или овощей, переработка пищевых продуктов;
  • В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
  • Использование в очистных устройствах для очистки окружающей среды:
  • В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Это интересно: Устройство гидравлического домкрата и принцип его работы: разбираем во всех подробностях

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

  • Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
  • Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
  • После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
  • Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

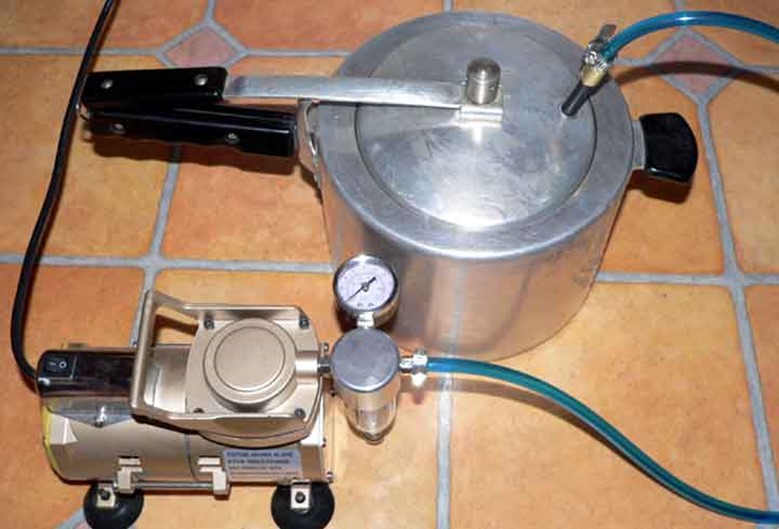

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

  • Поломка электрического двигателя или его неквалифицированное подключение к сети.
  • Несогласованность привода и вала мотора холодильника.
  • Заклинивание рабочего элемента.
  • Создаётся накипь.
  • Перегрев вакууматора и его деталей.

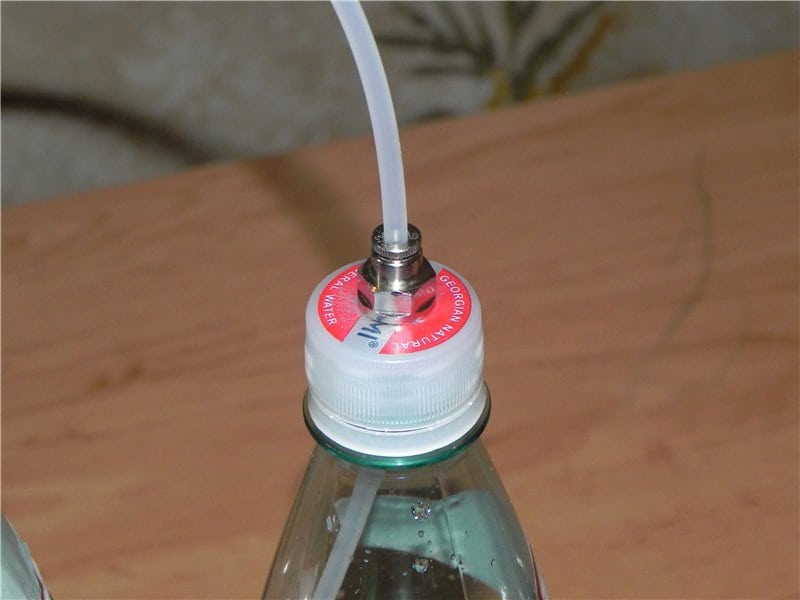

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Конструкция

Конструкция вакуумного пресса очень проста. Жесткая рама для создания плоской рабочей поверхности, подходящая для поддержки пресс-форм и больших и тяжелых материалов, вакуумный насос для откачки воздуха, содержащегося в вакуумной камере между столом пресса и мембранной рамой. Несомненно, сердцевиной каждого пресса является вакуумный насос, который, в зависимости от типа насоса, может создавать вакуум от 85 % до 99 % от давления окружающей среды.

Виды мембран

Различают три вида мембран: из латекса, натурального каучука и силикона. Латексная мембрана выделяется своей эластичностью и рекомендуется для очень малых радиусов. В основном используется в автомобильной промышленности для прессования кожи и тканей. Однако она чувствительна к ультрафиолетовым лучам и имеет высокий уровень износа. Мембрана из натурального каучука также обладает очень высокой эластичностью и выделяется своей режущей способностью, что делает ее пригодной для шпонирования, ламинирования и сгибания древесины.

Силиконовая мембрана необходима для термоформования твердых поверхностей и пластмасс из-за ее высокой термостойкости до 230 °C. Максимальная температура латекса и натурального каучука составляет около 120 °C. С другой стороны, силикон не рекомендуется для большинства применений в деревообработке. По этой причине рекомендуется приобрести сменную мембрану, если в дополнение к работе с деревом необходимо нагревать твердые или пластмассовые материалы.

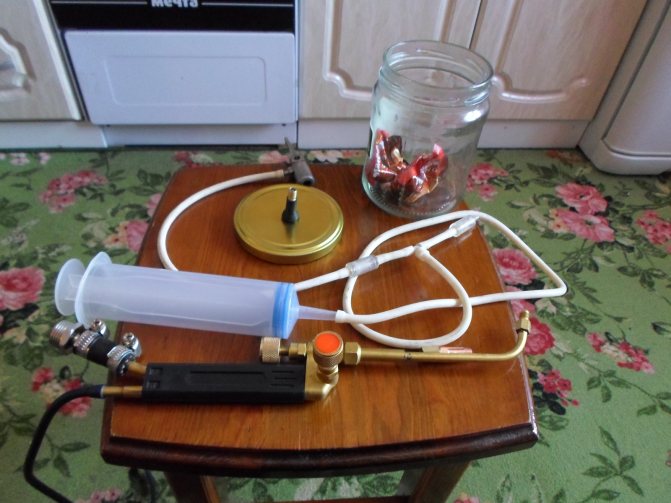

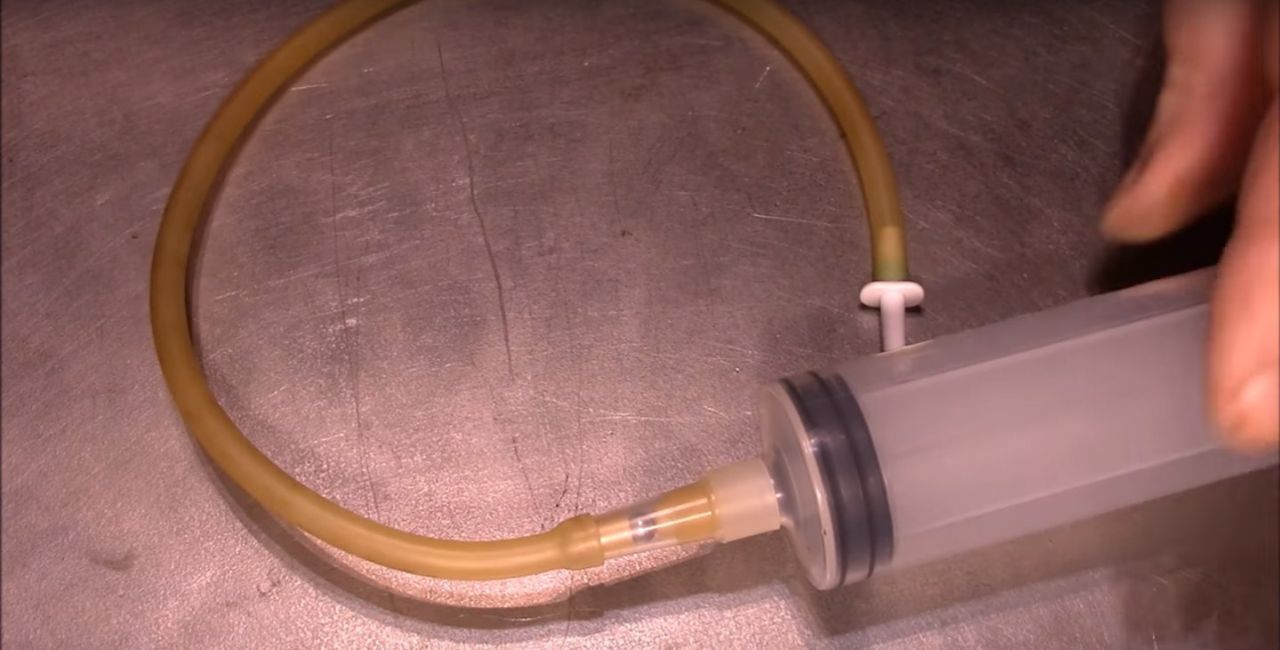

Вакуумная помпа своими руками из больничного шприца


В предыдущем разделе мы научились делать очень практичный вакуумный насос, но при этом остались без насоса обычного, с чем не каждый готов смириться.

Если вы не можете позволить себе такую роскошь либо ваша религия запрещает вам разбирать автомобильные насосы, используйте в качестве помпы обычный медицинский шприц.

Всего за несколько рублей его можно купить в любой аптеке.

Начинаем осваивать секретную технологию:

  1. Приготовьте помимо шприца два пластиковых обратных клапана и короткую силиконовую трубку такого диаметра, чтобы клапаны плотно в нее входили.
  2. Посредине силиконовой трубки при помощи иглы или шила проделайте небольшое отверстие. Его диаметр должен быть не слишком маленьким, чтобы в отверстие можно было пропихнуть носик от шприца, но и не слишком большим, чтобы носик входил как можно более плотно.
  3. В готовое отверстие вставляем шприц.
  4. Теперь в силиконовую трубку с обоих концов нужно вставить по обратному клапану. Один устанавливается таким образом, чтобы он впускал воздух в трубку, другой – наоборот, должен выпускать воздух из нее. Первый клапан назовем всасывающим. К нему нужно присоединить жесткую трубку, посредством которой вакуумный насос будет подключаться к контейнеру, пакету с одеждой или другому объекту.

Двигая поршень шприца возвратно-поступательно, мы, хотя и далеко не сразу (объем шприца не слишком велик), сумеем создать необходимый вакуум.

Такой прибор как бесперебойник необходим для страховки приборов во время отключения света. Бесперебойник для насоса отопления — особенности выбора прибора и стоимость агрегата.

Принцип работы теплового насоса для отопления дома рассмотрим тут. Насколько эффективна данная система?

Чаще всего циркуляционные насосы приобретаются в частные дома, а если в вашем поселке нет рядом сервиса по техническому обслуживанию такого рода приборов, то нужно освоить некоторые типы ремонта самостоятельно. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/remont-cirkulyacionnogo-nasosa-svoimi-rukami.html даны некоторые инструкции и советы по ремонту помп.

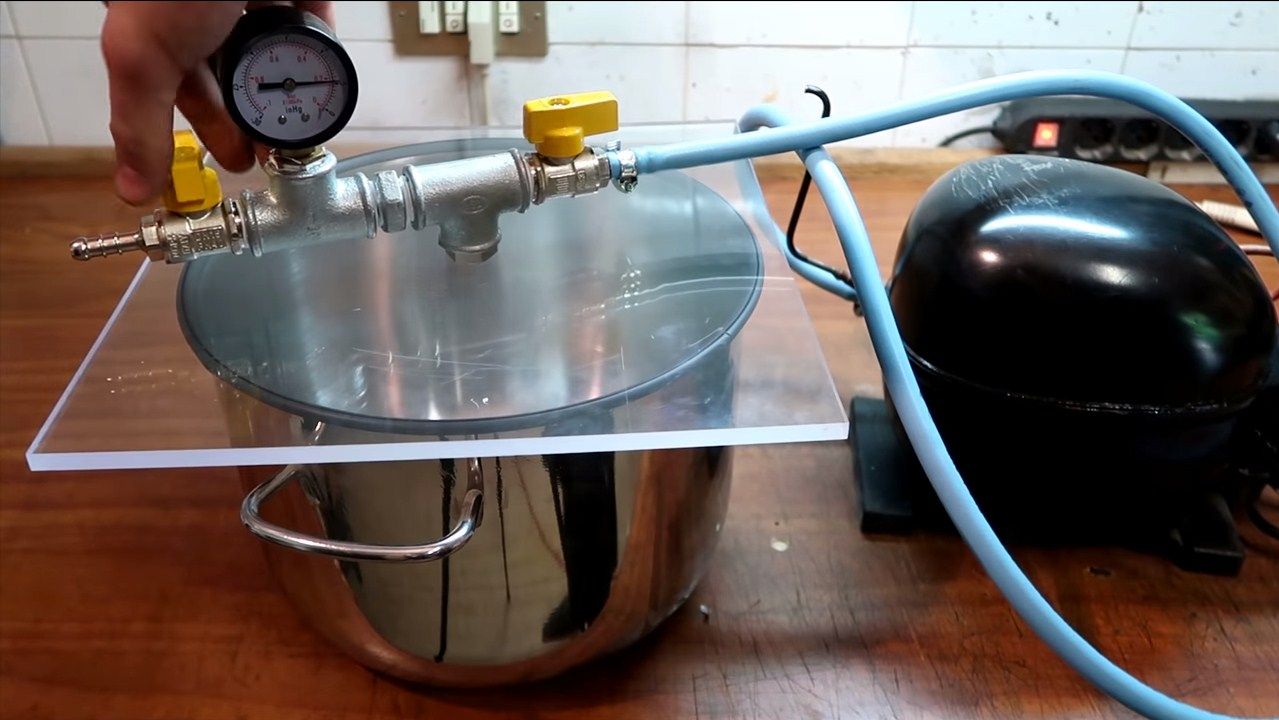

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

  1. Верхнюю часть компрессора спиливаем при помощи ножовки.
  2. Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
  3. Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
  4. Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

Мотор-компрессор холодильника

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

Дальнейшие действия:

  1. К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
  2. К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
  3. Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

  • Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
  • Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;
  • Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
  • Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
  • Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
  • На нижнюю часть штуцера накручивают вторую гайку со штуцером;
  • Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.


Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.

Низковакуумный насос

Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.

Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему. Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.

Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.

Шаг 3: Подбираем подходящий штуцер для шланга

В качестве вакуумной линии используйте ПВХ-шланг с внутренним диаметром 6 мм. Он гибкий и отлично выдерживает вакуум. Вы можете купить его в отделе сантехники.

Чтобы подсоединить шланг к насосу, воспользуемся штуцером типа «елочка» диаметром 6 мм. Такой фитинг вы также можете приобрести в отделе сантехники.

Если у вас имеется двухсторонний соединитель шлангов типа «елочка», то можно использовать и его, отрезав одну сторону перочинным ножом, оставив вторую «елочку» с каймой, которая усилит соединение.

Возможно, что вам придется немного подравнять кайму штуцера ножом, чтобы она вплотную подходила к воздухозаборнику.

Вред и противопоказания

При неправильном использовании прибора для увеличения члена, вероятен риск нанести вред или травму.

Производители и медики разработали список противопоказаний.

  1. Склонность к кровотечению. Большое давление в цилиндре увеличивает приток крови, что провоцирует симптоматику.
  2. Совмещение анальгетиков с процедурами опасно. Отсутствие болевых ощущений не даст понять, когда пора прекратить процесс.
  3. Чрезмерное использование приводит к гематомам и кровоподтекам на пенисе.
  4. Болезненная эрекция — причина поиска альтернативных помпе вариантов.

Наличие хотя бы одного из них — причина отказа от использования вакуумной помпы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
