Углеродистые конструкционные стали: применение и маркировка

Химические компоненты

Состав углеродистой стали стоит рассмотреть более детально. Первоочередно укажем на углерод. Именно этот элемент оказывает прямое влияние на прочность и твердость стали: чем его больше, тем выше названные характеристики, пластичность же при этом снижается.

Марганец и кремний не являются теми составляющими, которые оказывают существенное влияние на свойства стали. В процессе плавки они вводятся с целью раскиления.

Крайне вредной примесью считается сера. Из-за нее сталь становится ломкой во время ее обработки давлением с предварительным подогревом. Также сера снижает прочность, стойкость к износу и коррозии.

Фосфор приводит к возникновению хладноломкости – хрупкости при низких температурах.

Феррит привносит в сталь мягкую и пластичную микроструктуру. Его антиподом является цементит – карбид железа, наращивающий твердость.

Назначение стали ст 3

Именно благодаря преимуществам материала обработчики металла и строители стремятся купить ст3 для своей работы. Простота сварки, прочность и удобство использования делает сталь ст3 незаменимым помощником при производстве многих деталей и метизов. Из нее делают:

Сварные и не сварные конструкции, выполняется производство используемых при положительных температурах деталей (щитки, каркасы, кожухи, рамы).
Из проката толщиной до 10мм производятся работающие без трения малонагруженные детали, такие как корыта или крышки станков.
Модифицированная сталь применяется для изготовления швеллеров, уголка или двутавровых балок, фасонных выгонных профилей.

Круг ст3 может использоваться для создания монтажной арматуры, сеток, хомутов, водогазопроводных труб, проволоки и других элементов.

Сталь марки 3 нефлокеночувствительна, не имеет склонности к отпускной хрупкости и обладает свариваемостью без ограничений. Свою роль играет и доступная цена на ст3.

Классификация конструкционных углеродистых сталей по качеству, их маркировка и применение

Конструкционные стали обыкновенного качества

Их производят в соответствии с ГОСТом 380-2005, в продажу поставляют в виде листового, сортового и фасонного проката. ГОСТ подразумевает выпуск следующих марок:

Ст0;
Ст1пс, Ст1сп, Ст1кп;
Ст2пс, Ст2сп, Ст2кп;
Ст3пс, Ст3сп, Ст3кп, Ст3Гсп, Ст3Гпс;
Ст4пс, Ст4сп, Ст4кп;
Ст5пс, Ст5сп, Ст5Гпс;
Ст6пс, Ст6сп.

Буквенно-цифровая маркировка этой группы сплавов:

Ст – сталь;
цифры 0-6 обозначают номер марки;
наличие в обозначении буквы «Г» указывает на присутствие марганца в количестве 0,8% и более;
последние две буквы характеризуют степень раскисления, сп – спокойная, пс – полуспокойная, кп – кипящая.

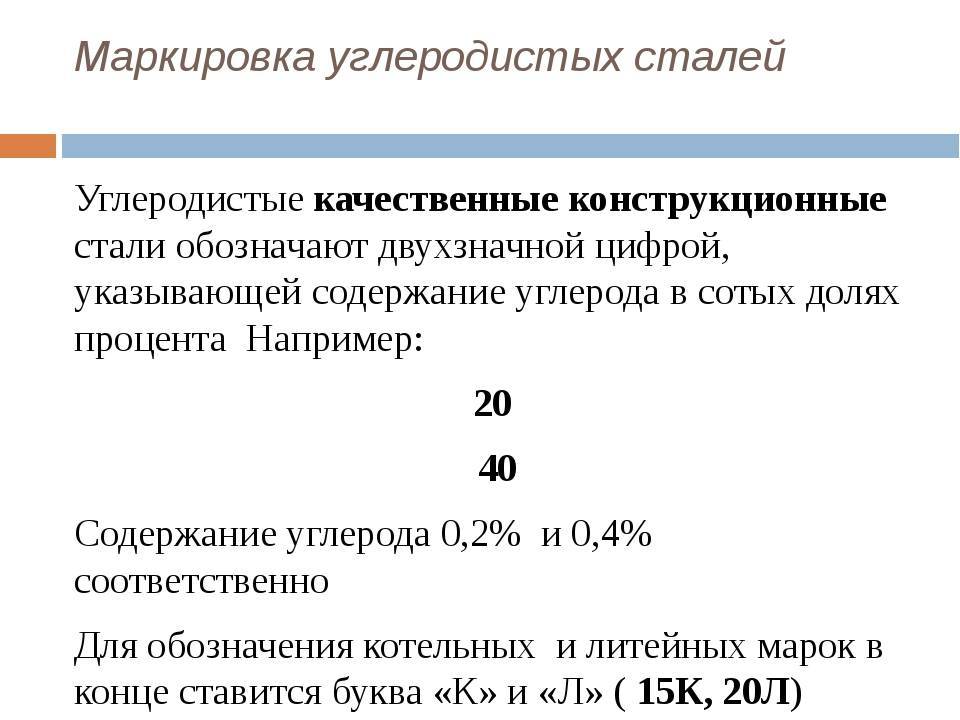

Сталь качественная конструкционная

Изготавливается в соответствии с ГОСТом 1050-2-13 следующих марок – 05, 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58, 60, а также марки 55ПП, 60ПП, 60ПП «селект» – пониженной прокаливаемости. В маркировке таких сплавов указывают степени раскисления, если они относятся к кипящим или полуспокойным, например 10 кп или 10 пс. Индекс сп в обозначении качественных конструкционных марок не указывается.

В наше время просто невозможно представить себе деятельность человека без использования продукции металлургической отрасли. Различные металлы и сплавы буквально заполонили нашу жизнь. Не стала исключением и сталь углеродистая, которая нашла свое активное применение практически во всех отраслях и сферах народного хозяйства. О ее свойствах, назначении и составе пойдет речь в данной статье.

Читать также: Составные части токарного станка по дереву

Марки и характеристики машиностроительных конструкционных сплавов

Машиностроительные стали специального назначения могут иметь никелевую или железоникелевую основу. Кроме того, их подразделяют на следующие категории:

используемые для производства изделий методом литья;
так называемые автоматные;
отличающиеся повышенной износостойкостью;
с повышенной коррозионной устойчивостью;
шарикоподшипниковые;
пружинные;
отличающиеся повышенной жаростойкостью;
криогенные, не теряющие своих качественных характеристик при воздействии низких температур;
жаропрочные.

Марки автоматных сталей

Жаростойкие стальные сплавы, в химическом составе которых содержится незначительное количество кремния, могут успешно эксплуатироваться при температурах, достигающих 5500 Цельсия. Такие углеродистые стали, кроме своей жаростойкости, отличаются целым рядом значимых характеристик: они успешно эксплуатируются в окислительных и науглероживающих средах, не подвергаются газовой коррозии. Есть у них и серьезный недостаток, проявляющийся в том, что под воздействием значительных нагрузок они начинают проявлять ползучесть.

К наиболее популярным маркам таких сталей относятся 12Х17, 15Х28, 15Х6СМ, 20Х20Н14С2 и др. Они используются преимущественно для производства:

емкостей, в которых выполняется цементация стальных деталей;
деталей двигателей поршневого типа;
трубных изделий различного назначения.

Свойства жаропрочных сталей

К группе криогенных сплавов, которые отличаются высокой вязкостью и пластичностью, могут относиться как низкоуглеродистые, так и высоколегированные стали. Что характерно, ползучесть таких сталей повышается не только при понижении температуры их эксплуатации, но и при выполнении термической обработки, которая заключается в нормализации и последующем отпуске. Маркировка конструкционных сплавов данного типа регламентируется требованиями соответствующего ГОСТа (5632).

Конструкционные углеродистые стали, относящиеся к категории жаропрочных, обладают повышенной ползучестью. Их отличает и такое качество, как высокая сопротивляемость химической коррозии. Эти углеродистые стали оптимально подходят для производства труб, деталей газовых и паровых турбин, работающих при температурах в интервале 400–6500 Цельсия. Наиболее востребованными марками являются 15ХМ, 15Х5М, 12Х18Н9Т, ХН70Ю и др.

Цельнокованый ротор турбины, произведенный из стали 25Х1М1ФА

Конструкционные углеродистые стали, относящиеся к категории коррозионностойких, отличаются тем, что в их составе содержится более 12,5% хрома. Именно данный элемент дает возможность успешно использовать их для производства изделий, которые испытывают воздействие агрессивных сред (трубы различного назначения, карбюраторные валы, лопатки паровых турбин и др.). Такие стали могут быть нескольких типов:

с мартенситной структурой (30Х13, 12Х13, 20Х17Н2, 95Х18);
с мартенситно-стареющей (09Х15Н8Ю, 10Х17Н13М3Т);
с аустенитной и ферритной (12Х18Н10Т, 15Х28 и др.).

Чтобы изделия из конструкционных углеродистых сталей всех указанных выше типов хорошо сваривались, их необходимо подвергнуть отпуску. Примечательно, что, несмотря на значительные различия в своих качественных характеристиках, жаропрочные, жаростойкие и криогенные стали принадлежат к коррозионностойким сплавам.

Спокойная сталь

По-английски спокойную сталь называют слегка «устрашающе» — killedsteel

. Cпокойная сталь – это сталь, у которой практически не происходит выделения газов при затвердевании слитка после его разливки. Это обеспечивается полным раскислением стали — полным удалением из нее кислорода и образованием усадочной раковины в верхней части слитка. Эта часть слитка затем отрезается и отправляется в лом.

Все легированные стали, большинство низколегированных сталей и многие углеродистые стали обычно применяют в виде спокойных сталей. При непрерывной разливке сталь также «успокаивают» полностью. Спокойная сталь характеризуется гомогенной структурой и равномерным распределением химического состава и свойств.

Для получения спокойной стали ее раскисляют алюминием, а также марганцевыми или кремнистыми ферросплавами. Кроме того, иногда применяют силицид кальция и другие специальные раскислители.

Механическая обработка

Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.

Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.

Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:

толщина 6-10 см – державка инструмента 16*25 мм;
глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
частота вращения 700 об/мин.

Что собой представляют углеродистые стали

Углеродистые стали, которые в зависимости от основной сферы применения подразделяются на конструкционные и инструментальные, практически не содержат в своем составе легирующих добавок. От обычных стальных сплавов эти стали также отличает и то, что в их составе содержится значительно меньшее количество таких базовых примесей, как марганец, магний и кремний.

Содержание основного элемента – углерода – в сталях данной категории может варьироваться в достаточно широких пределах. Так, высокоуглеродистая сталь содержит в своем составе 0,6–2% углерода, среднеуглеродистые стали – 0,3–0,6%, низкоуглеродистые – до 0,25%. Данный элемент определяет не только свойства углеродистых сталей, но и их структуру. Так, внутренняя структура стальных сплавов, содержащих в своем составе менее 0,8% углерода, состоит преимущественно из феррита и перлита, при увеличении концентрации углерода начинает формироваться вторичный цементит.

Нормы содержания химических элементов в углеродистых сталях

Углеродистые стали с преобладающей ферритной структурой отличаются высокой пластичностью и низкой прочностью. Если же в структуре стали преобладает цементит, то она характеризуется высокой прочностью, но вместе с этим является и очень хрупкой. При увеличении количества углерода до 0,8–1% прочностные характеристики и твердость углеродистой стали возрастают, но значительно ухудшаются ее пластичность и вязкость.

Количественное содержание углерода также оказывает серьезное влияние на технологические характеристики металла, в частности на его свариваемость, легкость обработки давлением и резанием. Из сталей, относящихся к категории низкоуглеродистых, изготавливают детали и конструкции, которые не будут подвергаться значительным нагрузкам в процессе эксплуатации. Характеристики, которыми обладают среднеуглеродистые стали, делают их основным конструкционным материалом, используемым в производстве конструкций и деталей для нужд общего и транспортного машиностроения. Высокоуглеродистые стальные сплавы благодаря своим характеристикам оптимально подходят для изготовления деталей, к которым предъявляются повышенные требования по износостойкости, для производства ударно-штампового и измерительного инструмента.

Химический состав углеродистых сталей обыкновенного качества

Углеродистая сталь, как и стальной сплав любой другой категории, содержит в своем составе различные примеси: кремний, марганец, фосфор, серу, азот, кислород и водород. Часть этих примесей, такие как марганец и кремний, являются полезными, их вводят в состав стали на стадии ее выплавки для того, чтобы обеспечить ее раскисление. Сера и фосфор – это вредные примеси, которые ухудшают качественные характеристики стального сплава.

Хотя считается, что углеродистые и легированные стали несовместимы, для улучшения их физико-механических и технологических характеристик может выполняться микролегирование. Для этого в углеродистую сталь вводятся различные добавки: бор, титан, цирконий, редкоземельные элементы. Конечно, при помощи таких добавок не получится сделать из углеродистой стали нержавейку, но заметно улучшить свойства металла они вполне могут.

Это интересно: Стальной канат — классификация и критерии выбора троса

1 Что нужно знать об углеродистых сплавах?

Углеродистые стали (УС) представляют собой металлургические низколегированные композиции, содержащие до 99,5 % железа. В них также вводятся в строго дозированных количествах различные добавки. Последние обуславливают особые эксплуатационные, технологические и механические свойства интересующих нас сплавов. От общего количества сталей, выплавляемых на металлургических предприятиях, на долю углеродистых композиций приходится порядка 80 %. Сейчас известно более двух тысяч марок таких сплавов. По сфере применения все они делятся на конструкционные, инструментальные и стали обыкновенного качества.

Углеродистая сталь

Их структура зависит от процентного содержания углерода. Изменяя его количество, можно придать готовой композиции заданные свойства (текучесть, плотность, пластичность, твердость). Если углеродистая сталь содержит менее 0,8 % углерода, ее структура включает в себя перлит и феррит. В сплавах с углеродом более 0,8 % обязательно присутствует цементит (вторичный). А вот низколегированная сталь с содержанием интересующего нас элемента на уровне 0,8 % имеет перлитную структуру. Прочность сплава, его ударная вязкость и порог хладноломкости повышаются при увеличении содержания углерода в нем. Но при этом фиксируется снижение пластичности проката.

Углеродистые стали подразделяют на три типа в зависимости от своего химсостава. Они могут быть низко-, средне- и высокоуглеродистыми. В первых углерод присутствует в малых количествах (до 0,25 %). Такие композиции хорошо деформируются (их плотность сравнительно мала) и в горячем состоянии, и в холодном, обладая высокой степенью пластичности. В среднеуглеродистом прокате углерода имеется 0,3–0,6 %. Эти сплавы характеризуются неплохой текучестью и пластичностью и при этом достаточной прочностью. Чаще всего они используются для строительных и иных конструкций, которые эксплуатируются в обычных условиях.

Сортамент

Стали марки Ст3 содержат углерод в количестве 0,14-0,22. Такой металлопрокат изготавливается 2 способами: горячим (нагрев до 1100 °С) или холодным. Преимущество горячей прокатки — отсутствие напряжений в структуре за счет отпуска с прокатного нагрева. Во время охлаждения естественным образом происходит снятие наклепов, полученных при пластической деформации. Холодная прокатка используется для получения изделий толщиной или диаметром менее 4 мм (из-за образования окалины во время нагрева).

Сталь листовая горячекатаная марки Ст3 (ГОСТ 19903-2005) предназначена для изготовления сварных труб и корпусных изделий. Хорошая обрабатываемость резанием и соединением всеми видами сварки позволяет изготавливать изделия любых форм и размеров.

Марка стали С255 — аналог Ст3. Из нее изготавливают горячекатаным методом тяжелонагруженные изделия: балки, разносторонние уголки, двутавры, рельсы.

Арматуру гладкоствольную или периодического профиля, 2-4 класса прочности, прокатывают из СТ3сп с максимальным процентным соотношением хим. элементов для этой марки: содержанием углерода в 18-22 %, марганца – 50-58 %, кремния – 18-20 %.

Если сталь листовая горячекатаная марки Ст3 проходит дополнительное волочение, ее прочность очень возрастает.

Легированная сталь

-это вид стали и имеет большое количество другие элементы, кроме железа и углерода

Основное различие между легированные и нелегированные стали, что в легированной стали, остальные элементы добавляются железа при выплавке принимая во внимание, что в нелегированной стали, без элементов добавляются при плавке

Существует два основных типа сплавов в качестве замещения сплавах и сплавах внедрения. Когда расплавленный металл используется в производстве сплавов, размеры атомов будут определять, какой тип будет сформирована. Если атомы металлов, которые собираются, чтобы быть смешанным иметь относительно одинаковые размеры, образовавшихся замещающих Тип сплава, но если один тип атомов металла меньше, чем другой тип, промежуточный сплав образуется.

«Закупоренная» сталь

По-английски кипящая сталь – это обычно rimmedsteel

. От английского слова rim – обод, оправа, бандаж. Это термин отражает основную особенность слитка кипящей стали – наружную оболочку (оправа, обод, бандаж) из чистой стали. В англоязычной технической литературе описывают еще один тип кипящей стали –cappedsteel.Сappedsteel–

это тип стали с характеристиками аналогичными для кипящей стали, но по степени подавления выделения газов при затвердевании она располагается между полуспокойной и кипящей сталями (см. рисунок). Название этого типа сталей происходит от английского словаcap в русском значении «крышка», так эти слитки после разливки механически или химически закрывают, «закупоривают» сверху. Поэтому их русским термином могло бы быть «закупоренные стали».

Для производства «закупоренных» стальных слитков применяют меньше раскислителей, чем для полуспокойных слитков. Это дает возможность в определенной степени управлять формированием наружного слоя слитка при его затвердевании.

Технология закупоривания слитков является вариацией технологии производства кипящей стали. Операция закупоривания слитка ограничивает время для выделения газов и предотвращает образование чрезмерного количества газовых пузырей внутри слитка. Закупоренные слитки обычно применяют к сталям с содержанием углерода более 0,15 %, из которых производят листы, ленты, тонкие плиты, штрипсы, проволоку и прутки.

При механическом закупоривании стальных слитков применяют тяжелые чугунные крышки, чтобы загерметизировать изложницу сверху и остановить образование наружной оболочки, как это происходит у кипящих слитков. Химическое закупоривание слитков производят в открытых изложницах. Закупоривание выполняется путем добавки алюминия или ферросилиция сверху изложницы, что приводит к быстрому затвердеванию верхней поверхности слитка. Верхняя часть слитка потом отрезается и отправляется в лом.

4 Контроль качества обыкновенных и углеродистых сталей, их маркировка по ГОСТ

Исследования химического состава готовой продукции выполняются по далее указанным Государственным стандартам:

28033;
22536 (0–11);
17745;
27809;
18895;
12359.

Разрешено применять и иные методы, коими располагают метпредприятия. Но такие методы обязаны обеспечивать заданную точность анализа и осуществляться в утвержденном на комбинате порядке.

Важно! Пробы для исследования на соответствие продукции требуемому химическому составу отбираются строго по положениям, изложенным в стандарте 7565. Еще один важный момент

Массовые части меди, хрома, азота, мышьяка и никеля в обыкновенных углеродистых сплавах можно не определять в тех случаях, когда производитель гарантирует их соответствие принятым нормам

Еще один важный момент. Массовые части меди, хрома, азота, мышьяка и никеля в обыкновенных углеродистых сплавах можно не определять в тех случаях, когда производитель гарантирует их соответствие принятым нормам.

ГОСТ 380 требует, чтобы отгрузка стали потребителю производилась по стандарту 7566. Кроме того, углеродистая сталь обязательно маркируется разными цветами (используется несмываемая краска):

3 Обозначение стали Ст3: старые и новые

3.1 Обозначение стали Ст3 по ГОСТ 380-2005

Строго говоря, ГОСТ 380-2005 не предусматривает обозначение стали Ст3 в таком «чистом» виде «Ст3» – без букв «кп», «пс» и «сп». Этот стандарт определяет марки стали Ст3кп, Ст3пс, Ст3сп, а также их модификации с повышенным содержанием марганца – Ст3Гсп и Ст3Гпс. Употребление обозначения стали Ст3 без сопутствующих букв стандартом не предусмотрено. Более того, в ГОСТ 380-2005 указано, что если в заказе не указана степень раскисления стали, то ее устанавливает изготовитель. К слову, самая дешевая в изготовлении – кипящая сталь.

Полное обозначение любой марки стали по ГОСТ 380-2005, то есть такое, которое нужно указывать в заказе, выглядит, например, следующим образом:

Ст3Гсп ГОСТ 380-2005

Здесь:
Ст: обозначение стали углеродистой обыкновенного качества;
3: условный номер марки стали (всего их в ГОСТ 380-2005 семь, в зависимости от ее химического состава – 0, 1, 2, 3, 4, 5, 6);
Г: буква Г присутствует в обозначении, если массовая доля марганца в стали превышает 0,8 %;
сп: степень раскисления стали.

Правда, похоже, сложилась практика, когда под сталью Ст3 понимают Ст3сп. Однако, как мы видели, ГОСТ 380-2005 формально этого не предусматривает.

3.2 Устаревшие обозначения стали Ст3

Встречаются устаревшие обозначения стали Ст3, например, ВСт3пс5, причем со ссылками на редакции ГОСТ 380 от 1971, 1988, 1994 и даже 1960 годов, а то и 1950 года!

ГОСТ 380-1971 предусматривал поставку сталей трех групп: А, Б и В с различными вариантами гарантий механических свойств и химического состава.

Стали группы А обозначались также как и по действующему ГОСТ 380-2005, например, Ст3кп. К сталям групп Б и В спереди добавлялась соответствующая буква, например, ВСт3кп.

Действующий ГОСТ 380-2005 (да уже и более ранний ГОСТ 380-94) в отличие от ранних редакций определяет только химический состав сталей. Механические и другие свойства определяют стандарты на конкретные виды стального проката, например, ГОСТ 535-88 на сортовой и фасонный прокат, а ГОСТ 14637-89 – на толстолистовой прокат.

Полуспокойная сталь

В полуспокойной стали выделение газов при ее раскислении подавляется не полностью, так как сталь раскисляется только частично. По-английски это называют semikilledsteel

. Степень выделения газов в этих сталях больше, чем в спокойных сталях, но меньше чем в кипящих. До начала выделения газов в слитке образуется корка слитка значительной толщины. У правильно «полураскисленного» стального слитка отсутствует усадочная раковина, но есть широко рассеянные по толщине пузыри в центральной зоне верхней части слитка. Эти пузыри, однако, завариваются при прокатке слитка. Полуспокойные стали обычно имеют содержание углерода от 0,15 до 0,30 %. Они находят широкое применение при производстве сортового проката, штрипса и труб.

Главными отличиями полуспокойных сталей являются: 1) различная степень неоднородности химического состава – средняя между степенями спокойной и кипящей сталей; 2) меньшая сегрегация химических элементов, чем в спокойной стали; 3) выраженная тенденция положительной химической сегрегации в центре верхней части слитка (рисунок).

Преимущества и недостатки

Среди сильных сторон этой марки:

Обладает отличной свариваемостью при любой термической обработке.
Допуски использования элементов позволяют получить большой разбег по механическим свойствам.
Невысокая стоимость при широких вариациях применения.
Возможность проведения закалки током высокой частоты (одна из самых эффективных и экономичных технологий).
Не склонна к отпускной хрупкости.
Не флокеночувствительна.

Недостаток, которым обладает марка стали Ст3, присущ всему классу углеродистых аналогов, — это склонность к коррозии. Даже обработка поверхности дает временные результаты. Среди прочих минусов:

Как правило, структура стали имеет крупно- или среднезернистое строение. Также при проведении цементации и азотирования зерно склонно к быстрому росту, увеличению хрупкости.
Нельзя использовать для открытого исполнения в северном климате.

3 Стали обыкновенного и повышенного качества – применение и особенности

Обычная углеродистая сталь изготавливается в виде балок, прутьев, листьев и швеллеров. Ее свойства позволяют применять сплавы обыкновенного качества в машиностроительной отрасли и в строительной сфере в качестве надежных опорных изделий. Маркируются обычные стали буквами Ст и цифрой от 0 до 6. Последние указывают на прочность сплава. Чем большая цифра стоит в маркировке, тем более прочной является сталь. Обозначение УС также включает в себя методику раскисления металлургической композиции. С этой точки зрения сплавы могут быть:

кипящими (маркировка – КП);
полуспокойными (ПС);
спокойными (СП).

Изделия из прочной стали

Кроме того, обычные по качеству углеродистые стали делят на подвиды А, Б и В. Сплавы группы А нельзя использовать для производства сварных конструкций. Эти стали не регламентируются по химическому составу. Их основным показателем принято считать механические свойства. Сплавы Б-подвида имеют строго определенный химсостав. При этом их механические свойства могут изменяться. Изделия из сталей группы Б допускается подвергать термической обработке, ковке, штамповке. Самыми дорогими (и, конечно же, качественными) являются сплавы В-подвида. Их химсостав и механические свойства четко соответствуют требованиям Госстандартов. За счет особых характеристик таких сталей их разрешается сваривать без ограничений (по разным технологиям).

Конструкционные УС поставляют в виде разнообразных полуфабрикатов, включая различные варианты поковок и проката. Такие качественные углеродистые стали имеют мало неметаллических примесей и негативно влияющих на свойства стали элементов (серы и фосфора). Поэтому их характеристики (механические и химические) являются строго гарантированными. Обозначаются конструкционные качественные сплавы числами, состоящими из двух цифр – 45, 20, 08, 85 и так далее. Этот код указывает содержание (в сотых частях процента) углерода в готовом прокате. Если перед нами сталь с маркировкой 45, несложно понять, что углерода в ней около 0,45 %. Конструкционные УС идеально подходят для производства широкой номенклатуры машиностроительных изделий

Важно! Начальные свойства таких сплавов (эксплуатационные и прочностные) легко повышаются посредством проведения их термической обработки

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Механические свойства сортового и фасонного проката
Толщина,мм	Механические характеристики	Изгиб до параллель-ности сторон ( а — толщина образца, d — диаметр оправки)	Ударная вязкость KCU , Дж/см² (кгс·м/см²)	Ударная вязкость KCV , Дж/см² (кгс·м/см²)
Предел текучести σ т, МПа (кгс/мм²)	Временное сопротив-ление σ_в, МПа (кгс/мм²)	Относи-тельное удли-нение δ₅, %	при температуре, °С	после механи-ческого старения	при температуре, °С
+20	−20	+20
не менее	не менее
До 5 включ.	255 (26)	380-490 (39-50)	26	d = a	—
Св. 5 до 10 включ.	108 (11)	49 (5)	49 (5)	34 (3,5)
Св. 10 до 20 включ.	245 (25)	370-480 (38-49)	—
Св. 20 до 40 включ.	235 (24)	25	d = 2 a
Св. 40 до 100 включ.	225 (23)	23
Св. 100	205 (21)

Примечания:
По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Высококачественная углеродистая сталь — Большая Энциклопедия Нефти и Газа, статья, страница 1

Высококачественная углеродистая сталь

Высококачественные углеродистые стали после обработки на высокую твердость должны обладать лучшей вязкостью, чем качественные.

Высококачественные углеродистые стали отличаются пониженным содержанием вредных примесей. В марках это отражается большой буквой А, стоящей в самом конце.

Высококачественные углеродистые стали после обработки на высокую твердость обладают несколько лучшей вязкостью, чем стали сходных марок из группы качественных. Стали У7А — У13А применяют главным образом для режущих инструментов, имеющих тонкую режущую кромку ( табл. 1), а стали У7 — У13 — для штам-повых инструментов простой формы.

Вал и диск турбины выполняются из высококачественной углеродистой стали; лопатки и бандажи — из нержавеющей стали.

Это требование обеспечивается надлежащей конструкцией шатуна и поковкой его из легированных и высококачественных углеродистых сталей.

Необходимая механическая прочность достигается тем, что хранилища и тару для жидкого хлора изготовляют72 из высококачественной углеродистой стали марок 15к, 20к и 25к ( ГОСТ 5520 — 62), соответствующей условиям эксплуатации в интервале температур от — 40 до 475 С без ограничения давления. При изготовлении танков и контейнеров ( бочек) применяется электросварка. Сварные танки и контейнеры подвергают термообработке ( отжигу) для снятия внутренних напряжений. Конструкция танков, контейнеров и баллонов такова, что они не испытывают деформаций на изгиб, особенно в сварных швах, качество которых проверяется рентгеновским аппаратом. Рабочее давление в хранилищах и таре для жидкого хлора составляет 15 атм, что соответствует давлению насыщенных паров хлора при 50 С.

Для изготовления основных деталей насосов обычно применяют легированные стали Х12Ф1, НХ2А, 12ХНВА, 40Х и высококачественные углеродистые стали, которые проходят соответствующую термообработку.

Ввиду знакопеременного характера нагрузок, действующих на шатун, материалы для него должны обладать высоким сопротивлением усталости. Такими материалами являются высококачественные углеродистые стали, а также легированные стали. Для высокооборотных двигателей наиболее перспективным материалом для шатунов следует считать титановые сплавы.

Роторы изготовляют из поковки или прутка проката совместно с валом. Для их изготовления применяется высококачественная углеродистая сталь. Роторы делают также нз мелкозернистого чугуна, из чугуна с шарообразным графитом, из алюминиевых сплавов и из нержавеющей стали. В этих случаях роторы изготовляются отдельно от вала и насаживаются или напрессовываются на стальной вал. Посадка вала должна быть достаточно тугой, чтобы не произошло ослабление соединения, так как это может привести к тяжелой аварии машины. Во многих случаях стальной ротор приваривается к валу. При высоких степенях повышения давления ротор имеет внутреннее охлаждение маслом, которое подается через сверление в валу. Благодаря этому увеличивается коэффициент подачи компрессора.

Все марки углеродистой стали, кроме того, имеют добавочный индекс У. Таким образом марка У8А обозначает высококачественную углеродистую сталь с содержанием углерода 0 75 — 0 85 / 0, а У8 — обыкновенную.

Лопатки рабочего колеса турбовоздуходувок делают в основном загнутыми назад — в сторону, обратную вращению. Лопатки малонагруженных рабочих колес штампуют из листовой высококачественной углеродистой стали толщиной от 2 до 5 мм и прикрепляют к дискам с помощью заклепок. При высоких скоростях вращения рабочих колес лопатки изготовляют из легированных никелем сталей и фрезеруют за одно целое с шипами, концы которых вставляют в отверстия диска и расклепывают.

Лопатки рабочего колеса турбовоздуходувок делаются в основном загнутыми назад — в сторону, обратную вращению. Лопатки малонагруженных рабочих колес штампуют из листовой высококачественной углеродистой стали толщиной от 2 до 5 мм и прикрепляют к дискам с помощью заклепок. При высоких скоростях вращения рабочих колес лопатки изготовляют из легированных никелем сталей и фрезеруют за одно целое с шипами, концы которых вставляются в отверстия диска и расклепываются.
