Маркировка нержавеющей стали
В России легирующие сплавы производятся в соответствии ГОСТ 5632-2014. Маркировка — сочетание цифр и буквенного обозначения. Число, стоящее в начале, говорит о содержании углерода в сплаве. Цифры, расположенные после букв, указывают среднюю массовую долю легирующего элемента, который указывается в виде букв русского алфавита.
Состав зарубежных марок нормируется стандартами, существующими в стране производителя. В Российской Федерации популярны стали AISI, получившие название от американского научно-исследовательского института «The American Iron and Steel Institute». Первая цифра указывает на тип сплава, две последующих говорят о порядковом номере во всей группе данного класса. Сниженное количество углерода в системе AISI обозначается дополнительной буквой L.
Таблица соответствия популярных зарубежных марок с российскими аналогами
| Марка стали | ГОСТ 5632-2014 | AISI |
| Ферритная | 08Х13; 12Х13; 12Х17 | 409; 410; 430 |
| Аустенитная | 12Х18Н10Т; 08Х18Н10; 08Х17Н13М2 | 321; 304; 316 |
| Мартенситная | 20Х13; 30Х13; 40 Х13 | 420 |
Полированная нержавеющая сталь
Данный вид нержавейки представляет собой материал с абсолютно гладкой поверхностью и высоким отражающим эффектом. Технологический процесс ее производства отличается от остальных видов нержавейки способом обработки поверхности. Она проводится на специальном оборудовании с использованием контрольно-измерительных приборов.
Этапы шлифовки листового проката.
- Обработка абразивными материалами с помощью специальной ленты.
- Шлифование мелкозернистыми шкурками или щетками.
- Финишная отделка шлифовальными кругами до зеркального состояния.
Сферы применения полированного нержавеющего металлопроката:
- Трубы со шлифованной поверхностью используются для транспортировки нефти, газа, жидких пищевых продуктов и спирта.
- Полированный металлопрокат востребован у дизайнеров. Он позволяет создавать креативные архитектурные проекты.
- Материал широко используется для изготовления бытовой техники, медицинского оборудования и инструмента, приборов для пищевой промышленности.
Полированные легированные металлы применяют во всех областях народного хозяйства, где требуется абсолютно гладкий и прочный материал, отвечающий нормам экологической безопасности.
Как и где применяется сталь 20х23н18, ее характеристика
В связи с тем, что в последнее время сильно возрос интерес к энергетики, и также к технике, которая занимается газотурбинами жаропрочная сталь пользоваться популярностью. И этому есть несколько объяснений. Так, не только вырос интерес к промышленности в последнее время, но и возможность использование высокой температуры для изготовления некоторых деталей, востребованных в последнее время.
Именно поэтому жаропрочная сталь как раз и является той необходимой находкой, позволяющей изготавливать нужные детали при температуре, которая раньше не подчинялась человеку. И несмотря на то, что на такой материал воздействует сразу и высокая температура и самые непредсказуемые погодные условия, сталь все равно продолжает сохранять все свои свойства, которые как раз и необходимы для изготовления востребованных деталей.
Классификация жаропрочных сталей
Обычно жаропрочный материал применяется для того, чтобы изготовить детали, которым другим путем выполнить просто невозможно. Прежде всего, речь идет о лопатка для таких двигателей, как газотурбинные. Обычно этот материал проходит несколько операция, которые помогают изготовить необходимые детали.
Операции, которые применяют для изготовления частей газотурбинного двигателя:
- Ковка.
- Шлифовка.
- Механическая обработка.
- Полировка.
- Прецизионное литье.
Через все эти и многие другие технические задачи должен проходить тот метала, который именуется сталью. Существует много разных типов этого металла, но сталь 20х23н18 характеристики ее доказывают, что она не только самая распространенная, но и приспособленная для работы и выполнения всех необходимых технических операций в любых климатических условиях.
20 х23н18 характеристики
Стоит очень внимательно ознакомиться с характеристикой металла, чтобы понять, как и для чего можно использовать такую сталь. Итак, прежде всего это металла, который устойчив к жаре и к самым горячим перепадам температуры. Изготовление ее происходит по всем стандартам, поэтому претензий к ее качеству не бывает. Чаще всего ее можно встретить на предприятиях, занимающихся машиностроением.
В состав металла входят железо и никель, которые не боятся жары, а сопротивление окислению оказывает хром, который также входят в состав стали. Но хрома должно быть немного в металле, иначе такое свойство, как жароустойчивость может понемногу разрушаться. Есть в составе стали и некое содержание углерода, но оно небольшое. Примерно два десятых процента углерода указывает на то, что его повышенное содержание для металла вредно. Подведем итого того, из чего же состоит такой металл, как сталь.
Состав стали:
- Железо.
- Никель.
- Хром.
- Углерод.
- Марганец.
- Кремний.
- Фосфор.
- Сера.
Такой состав металла позволяет не только выносить сильную жару, но и никак не реагировать на повышенное содержание влаги. Кроме того, из–за повышенного содержания никеля можно говорить о том, что сталь является еще и пластичным металлом.
Каким же способом получается сталь данного типа? В домашних условиях получить такой металл просто невозможно, так как необходимо специальное оборудование. Например, дуговые печи, в которых и происходит выплавка стали.
Для того чтобы сталь получилось нужного качества и подходило под все заявленные стандарты ГОСТа, необходимо устанавливать специальную температуру для каждого этапа. Так, начало деформации должно проходить при температуре 1180, а вот заканчивать этот же процесс уже стоит при температуре 900 градусов С.
После того как процесс деформации будет окончен сталь необходимо охладить просто на воздухе. Существует и несколько режимов, позволяющие производить термические обработки стали. Первый происходит при нагреве от 1100 и до 1150 градусов, затем необходимо охлаждение, которое может происходить и на воздухе или в воде, даже допускается в масле.
Второй режим термической обработки происходит при нагреве до температуры на начало этапа до 1160 и оканчивается при температуре 1180 градусов. Процесс охлаждение происходит в воде, и вот тут уже потребуется не менее четырех или даже пяти часов.
Если же нужно приварить сталь, то тогда следует использовать электроды, с которым обязательно следует соблюдать технику безопасности. Так, для процедуры сварки требуются специальные электроды, например, ЦТ-19. Кстати, сварка будет происходить без какого-либо подогрева и потом уже никакая термическая обработка уже не нужна.
Какая марка стали лучше для банной печки
Непосредственное воздействие огня приводит к прогоранию стали. Конечно, можно попросту использовать металл толщиной 10 мм и более, но тогда придется подолгу протапливать парную, тратить большое количество топлива для прогрева. По причине использования толстостенных стальных листов, долговечная печь станет экономически невыгодной.
Задача, стоящая перед мастером – сделать конструкцию достаточно прочную, чтобы предотвратить деформацию, прогорание и одновременно имеющую хорошую теплопроводимость. В заводских условиях, для изготовления банных печей используется металл с высокой степенью жаропрочности.
Легированная сталь отличается от конструкционной стали следующими характеристиками:
- Устойчивость к влаге – легированная сталь, применяемая при изготовлении печей для бани, нержавеющая. Отсутствует склонность к коррозии даже при интенсивном нагреве. Отечественная марка жаропрочной высоколегированной нержавеющей стали 08Х17Т. В некоторых источниках указывается на практически полную идентичность характеристик жаростойких сталей данного типа. Конструкционное железо не отличается коррозионной стойкостью, что приходится учитывать при расчете толщины стенок топки.
- Время эксплуатации – срок службы печей из конструкционной стали, 3-4 года. AISI 430 приходит в негодность за 5-8 лет.
- Возможность ремонтных работ – марки жаростойких сталей для изготовления дровяных банных печей, AISI 430 и 08Х17Т, имеют низкое содержание углерода, что делает возможным проведение сварочных работ. Конструкционное железо содержит соединения серы и фосфора, предающие ему хрупкость и ломкость.
- Жаростойкость – марки жаропрочной стали для печи в баню, AISI 430 и 08Х17Т, выдерживают нагрев до 850°С без изменения структуры металла и его кристаллической решетки. При поднятии температуры до 600 °С, предел прочности остается в районе 145 Мпа. Образование окалины происходит только при разогреве до 8500°С. Металл в банной печи при интенсивной топке нагревается до температуры 450-550°С. У конструкционного материала, параметры жаростойкости меньше.
Читать также: Залежи урана в россии
Жаропрочный металл и жаростойкость
Ненагруженные конструкции, эксплуатируемые при температуре порядка 550°С в окислительной газовой атмосфере, изготавливаются обычно из жаростойкой стали. К данным изделиям часто относятся детали нагревательных печей. Сплавы на базе железа при температуре больше 550°С склонны активно окисляться, из-за чего на их поверхности образуется оксид железа. Соединение с элементарной кристаллической решеткой и нехватка атомов кислорода приводит к появлению окалины хрупкого типа.
Для улучшения жаростойкости стали в химический состав вводятся:
- хром;
- кремний;
- алюминий.
Данные элементы, соединяясь с кислородом, способствуют формированию в металле надежных, плотных кристаллических структур, благодаря чему и улучшается способность металла спокойно переносить повышенную температуру.
Тип и количество легирующих элементов, вводимых в состав сплава на базе железа, зависит от температуры, в которой эксплуатируется изделие из него. Лучшая жаростойкость у сталей, легирование которых выполнялось на основе хрома. Наиболее известные марки этих сильхромов:
- 15Х25Т;
- 08Х17Т;
- 36Х18Н25С2;
- Х15Х6СЮ.
С повышением количества хрома в составе жаростойкость увеличивается. С хромом могут создаваться марки металлов, изделия из которых не утратят первоначальных характеристик и при долгом воздействии температуры больше 1000°С.
Особенности жаропрочных материалов
Жаропрочные сплав и стали успешно эксплуатируются при постоянном воздействии больших температур, причем склонность к ползучести не проявляется. Суть данного процесса, которому подвержены стали обыкновенных марок и прочие металлы, в том, что материал, испытывающий воздействие постоянной температуры и нагрузку, медленно деформируется, или ползет.
Ползучесть, которой стараются избежать при создании жаропрочных сталей и металлов другого типа, бывает:
- длительной;
- кратковременной.
Для определения параметров кратковременной ползучести материалы подвергаются испытаниям: помещаются в печь, нагретую до нужной температуры, а к ним на определенное время прикладывается растягивающая нагрузка. За короткое время проверить материал на склонность к длительной ползучести и выяснить, каков ее предел, не удастся. С этой целью испытуемое изделие в печи подвергается длительной нагрузке.
Важность предела ползучести в том, что он характеризует наибольшее напряжение, ведущее к разрушению разогретого образца после воздействия определенное время
Достоинства и недостатки
Свойства жаропрочных сталей делают незаменимым этот материал в таких сферах, как ракетостроение и космическая отрасль, сложное двигателестроение, авиапромышленность, производство ключевых элементов газовых турбин и многих других. Их доля в прокате высокотехнологичной стали достигает 50%. Некоторые сплавы способны работать при температуре свыше 7000° С.
Этот сложный в производстве материал, изготовление которого невозможно без специального оборудования и квалифицированного персонала, имеет высокую себестоимость. Использование подобных сталей не может быть универсальным, поэтому для его эффективного применения необходимо наличие развитой научно-технической базы.
Жаростойкие и жаропрочные стали и сплавы
Для материалов, используемых при высоких температурах, основными характеристиками являются жаростойкость (окалиностойкость) и жаропрочность.
Стали, обладающие высокой сопротивляемостью окислению (газовой коррозии) при высоких температурах называются жаростойкими.
К жаропрочным относятся стали, обладающие необходимой прочностью при высоких температурах. Жаропрочность достигается введением в состав стали легирующих элементов, повышающих прочность межатомных связей основного твердого раствора (феррита и аустенита), а также образующих вторичные упрочняющие фазы (карбиды, интерметаллиды), обладающие высокой термической стойкостью (устойчивостью против коагуляции при длительном воздействии высоких температур.
Большая роль в получении требуемой жаропрочности принадлежит термической обработке. Последняя должна обеспечивать:
— оптимальное распределение легирующих элементов между твердым раствором и вторичными упрочняющими фазами;
— высокую дисперсность частиц упрочняющих фаз и их равномерное распределение по объему стали (сплава);

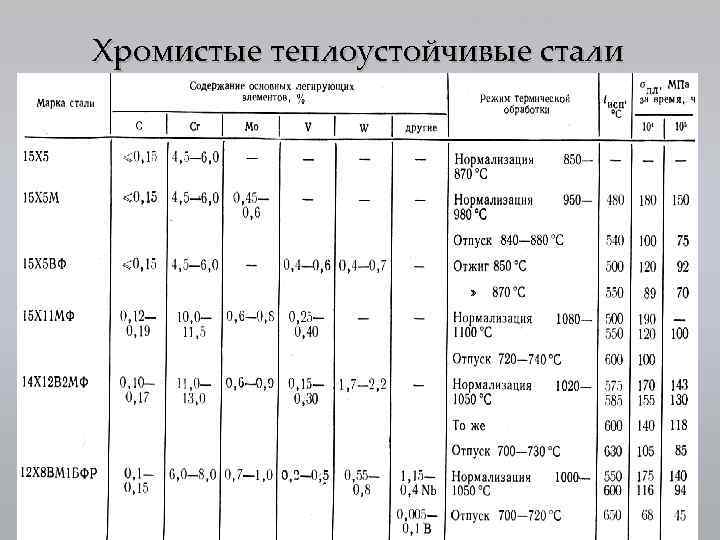

Жаропрочные стали и сплавы в зависимости от состава и температурной области применения разделяются на 4 основные группы.
К первой группе относятся перлитные жаропрочные стали, используемые для деталей с рабочей температурой до 570 ºC.
Основными легирующими элементами этой группы являются хром, молибден, вольфрам, ванадий и в отдельных случаях титан, ниобий и бор в незначительных количествах. Термическая обработка сталей состоит в нормализации или закалки в масле с последующим высоким отпуском. Широкое практическое применение нашли стали: 12ХМФ, 15Х1М1Ф (корпусные элементы турбин), 34ХМ1А, 25Х2М1ФА, 20Х3МВФА (цельнокованые роторы), 25Х1МФ (крепежные детали) и др.
Вторую группу составляютхромистые жаропрочные стали мартенситного класса,
содержащие 12% Cr и другие легирующие элементы (Mo, W, V, Nb, B) в сравнительно небольших количествах. Стали этой группы применяются для деталей, работающих при температурах до 560-600 ºC. Термическая обработчика –улучшение. Хромистые жаропрочные стали используются для изготовления лопаточного аппарата паровых и газовых турбин. Применяемые стали: 15Х11МФ, 18Х11МФ5, 20Х12ВНМФ и др.
Третью группу составляютхромоникелевые стали аустенитного класса,
дополнительно легированные молибденом, вольфрамом, ниобием, титаном и др. Они используются для деталей турбин, работающих при температурах до 700 ºC (стали 08Х16Н13М2Б, ХН35ВТ и др.). Термическая обработка жаропрочных аустенитных сталей состоит из нагрева до высоких температур (1050-1150 ºC) с последующим быстрым охлаждением(аустенизации) и одноступенчатого или двухступенчатого отпуска (старения) в интервале температур 700-850 ºC. В процессе отпуска изаустенита выделяютсядисперсные частицы упрочняющих фаз (карбидов, интерметаллидов).
К четвертой группеотносятся жаропрочные сплавы на никелевой основе,
предназначенные для работы при температуре до 750-850 ºC. Сплавы на никелевой основе принадлежат к сложнолегированным сплавам, отличительными особенностями которых является сравнительно высокое содержание хрома (10-20%), а также наличие в составе алюминия и титана в умеренных количествах (1-6%). Алюминий и титан образуют интерметаллическое соединение Ni3(AlTi), являющееся основной упрочняющей фазой в подобных сплавах. Это соединение получило название γ΄-фазы. Выделение высокодисперсных частиц этой фазы из твердого раствора происходит в процессе отпуска закаленных сплавов. В наиболее жаропрочных сплавах объемная доля упрочняющих фаз достигает 60% (расстояние между частицами составляет 200-400 Â). Дополнительное повышение жаропрочности достигается введением в состав сплава молибдена (3-4%), вольфрама (4-9%), ниобия (1-1,5%), кобальта (5-16%), а также бора и церия в незначительных количествах. Термообработка сплавов состоит из закалки в воде с температур 1150-1180 ºC и последующего длительного одноступенчатого отпуска (старения) при 750-800 ºC или многоступенчатого старения. Основным достоинством сплавов является высокая жаропрочность, по показателям которой они превосходят жаропрочные стали всех рассмотренных групп. Применяемые сплавы ХН65ВМТ, ХН55ВМТК и др.
Жаростойкие стали и сплавы
При нагревании в коррозионно-активных средах — в большинстве случаев это кислород газы — металлы
Таблица 10.2

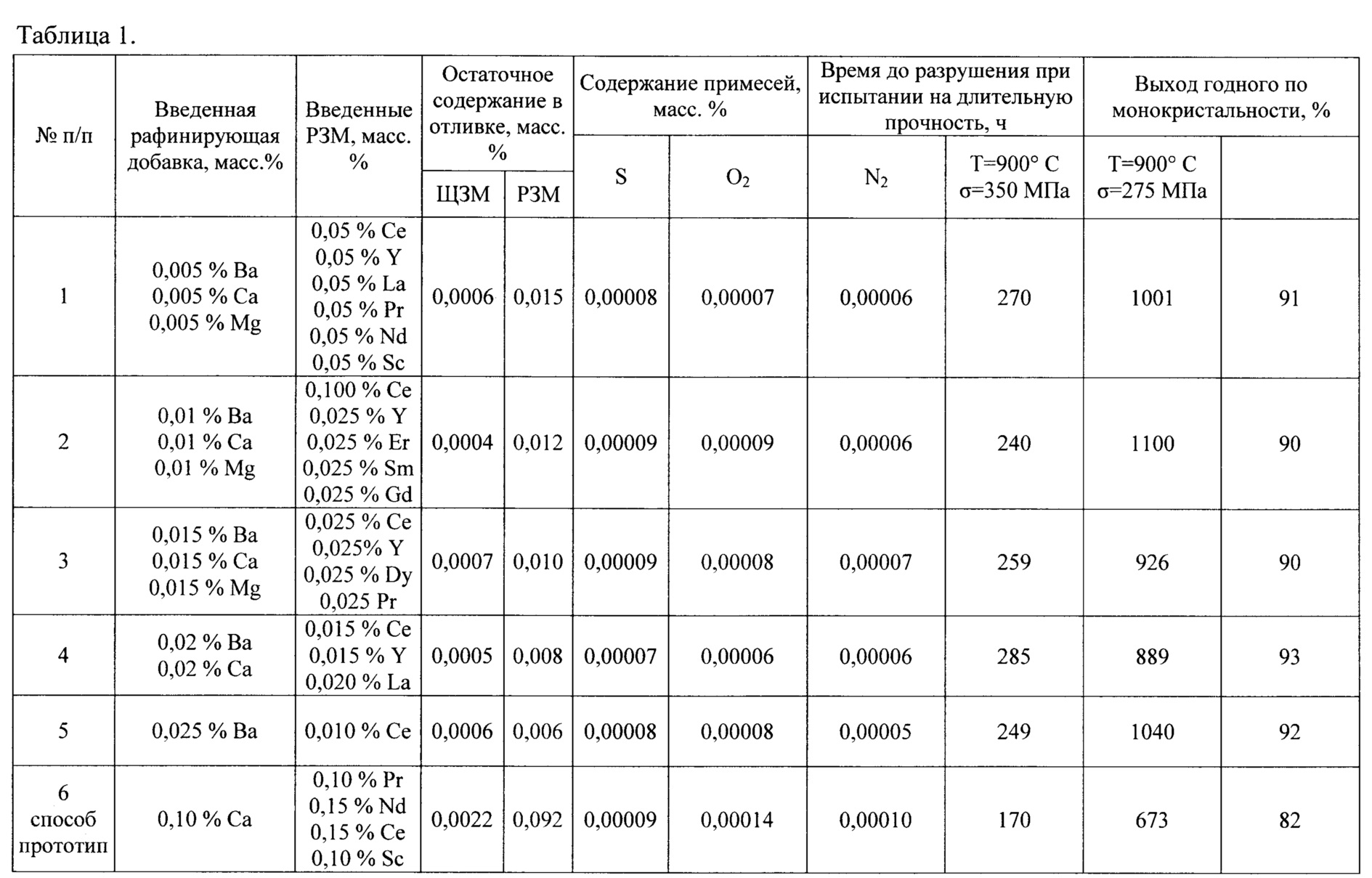

Химический состав жаропрочных сплавов на основе никеля
| Марка сплава | Содержание компонентов,% масс. | |||||||
| Cr | Ti | Al | Mo | W, Nb | Fe | Mn | Другие | |
| ХН77ТЮР | 19 … 22 | 2.5 … 2,9 | 0,6 … 1,0 | — | — | ≤ 1,0 | ≤0,4 | — |
| ХН73МБТЮ | 13 … 16 | 2,4 … 2,8 | 1,3 … 1,7 | 2,8 … 3,2 | 1,8 … 2,2 Nb | ≤2,0 | ≤0,4 | — |
| ХН70ВМЮ | 9 … 11 | — | 4,5 … 5,5 | 5 … 6,5 | 4,5 … 5,5 W | ≤5,0 | ≤0,4 | До 0,7 V |
| ХН55ВМТКЮ | 9 … 12 | 1,4 … 2,0 | 3,6 … 4,5 | 4 … 6 | 4,5 … 6,5 W | ≤5,0 | ≤0,5 | 10 … 16 С |
Таблица 10.3
Химический состав жаропрочных сплавов на основе железа и никеля
| Марка сплава | Содержание компонентов,% масс. | |||||
| Cr | Ni | Al | W | Ti | Fe | |
| ХН35ВТ | 14 … 16 | 34 … 38 | — | 2,8 … 3,5 | 1,1 … 1,5 | Ост. |
| ХН35ВТЮ | 14 … 16 | 33 … 37 | 0,7 … 1,4 | 2,8 … 3,5 | 2,4 … 3,2 | Ост. |
подвергаются химической коррозии, окисления. Чем выше температура, тем быстрее развивается коррозия (рис. 10.7).
Процесс коррозии может быть замедлен, если на поверхности металла образуется плотная пленка окислов, препятствующая проникновению кислорода внутрь металла. Защитная пленка должна быть сплошной, пластической, прочно связанной с основным металлом. Образование такой пленки связано с наличием в составе сплава соответствующих легирующих компонентов, поэтому жаростойкость определяется только химическим составом сплава и не зависит от его структуры.
Железо образует с кислородом оксиды FeO, Fe3O4, Fc2O3. Окисленный слой, в котором преобладает FeO, является рыхлой, легко пропускает кислород и не имеет защитные свойства. Пленки на основе соединений Ре3О4 и Fe2O3 более плотные, но и они не защищают от окисления.
Для повышения жаростойкости в сталь вводят легирующие компоненты, которые имеют большее сродство к кислороду, чем железо, и образуют плотные оксидные пленки. К таким элементам относятся хром, кремний и алюминий.
Наиболее сильное влияние хрома на жаростойкость проявляется при его концентрации в сплаве 15 … 20%. Для работы при температурах до 800 ° С применяют ферритные и мартенситные хромистые стали, при более высоких температурах — аустенитные сплавы системы Fe — Ni — Cr» (табл. 10.4).
Содержание кремния и алюминия в сталях не превышает 4% за хрупкости сплавов с более высоким содержанием кремния и алюминия.
Рис. 10.7. Влияние температуры на скорость окисления железа
Таблица 10.4
Химический состав жаростойких сталей и сплавов
| Марка стали (сплава) | Содержание компонентов,% масс. | |||||
| C | Fe | Ni | Cr | Al | Другие | |
| стали | ||||||
| 20Х23Н18 | к | основа | 17 … | 22 … | Si ≤ 1%; | |
| 0,12 | … 20 | … 25 | Mn ≤ 2% | |||
| 12Х25Н16ГАР | к | основа | 15 … | 23 … | 7% Mn; | |
| 0,2 | … 18 | … 26 | 0,3 … 5% N; | |||
| 0,01% В | ||||||
| сплавы | ||||||
| XH4510 | к | Ост. | 44 … | 15 … | 2,9 … | — |
| 0,10 | … 46 | … 17 | … 3,9 | |||
| ХН78Т | к | 6 | основа | 19 … | 0,15 … | — |
| 0,12 | … 22 | … 0,35 | ||||
| Х116010 | к | 20 | основа | 15 … | 2,6 … | — |
| 0,10 | … 18 | … 3,5 |
Жаростойкие стали и сплавы применяют для изготовления клапанов двигателей внутреннего сгорания, печного оборудования (ролики рольгангов, подовые плиты), сопловых аппаратов и жаровых труб в газотурбинных установках.
Характеристики нержавейки AISI по назначению.
Правильный выбор марки нержавеющей стали – залог того, что ваше оборудование или конструкция будут долговечны, надежны, соответствовать всем требованиям санитарных норм и стандартам, и, что немаловажно, иметь адекватную стоимость. Различные технологические процессы производства предъявляют особые требования к оборудованию, и выбор надлежащей марки нержавеющей стали (aisi или российского аналога) является главным критерием при проектировании
Различные технологические процессы производства предъявляют особые требования к оборудованию, и выбор надлежащей марки нержавеющей стали (aisi или российского аналога) является главным критерием при проектировании
Различные технологические процессы производства предъявляют особые требования к оборудованию, и выбор надлежащей марки нержавеющей стали (aisi или российского аналога) является главным критерием при проектировании.
Назначение коррозионностойких марок стали AISI (по стандартам США)
| Марка стали | Назначение |
| AISI 200 | Нержавейка этой серии применяется для изготовления металлического кухонного оборудования, посуды. Цена нержавейки этой серии невысока, так как в ее составе дорогой никель заменен на более дешевый марганец и азот. |
| Аустенитная нержавеющая сталь | |
| AISI 304 | Нержавеющая сталь широкого применения. Используется при сооружении конструкций и производства оборудования для пищевой промышленности, кухонной утвари и посуды. Сталь aisi 304 (полированные трубы aisi 304, листы, уголки) идеальна для создания декоративных элементов интерьера. |
| AISI 304L | Распространенная марка стали aisi, применяемая в самых широких областях производства. Из нее делают элементы различных конструкций для текстильной промышленности, применяют в химической и пищевой промышленности. |
| AISI 321 | Сталь, легированная титаном и никелем. Жаростойкая нержавеющая сталь, которая используется для изготовления бесшовных труб из нержавейки, элементов печной арматуры, нержавеющих дымоходных труб, теплообменников, патрубков и коллекторов выхлопных систем, электродов для искровых свечей зажигания и т.п. Используется в нефтеперерабатывающей, газовой отрасли, там, где необходима жаропрочная сталь. |
| Аустенитная сталь с молибденом | |
| AISI 316 | Из марки этой нержавеющей стали делают оборудование, контактирующее с органическими кислотами, которое используется в химической промышленности. Нержавейка aisi 316 хороша для различных трубопроводов, котлов и прочих узлов. Из-за высокой коррозионной стойкости часто применяется в пищевой промышленности, в контакте с кислотными и щелочными средами. |
| AISI 316L | Аналог марки aisi 316, с пониженным содержанием углерода. Легко сваривается, и может использоваться при большом перепаде температур. Эта нержавеющая сталь идёт на изготовление конструкций и механизмов для целлюлозной и химической промышленности, различных типов трубопроводов, котлов. |
| AISI 316Ti | Сталь нержавеющая с содержанием титана. Сталь этой марки прекрасно выдерживает высокие температуры. Из этой жаростойкой нержавейки выполняют особо прочные элементы оборудования для пищевой и химической промышленности, используют в авиатехнике и гидротехнике для изготовления лопастей турбин и т.п. |
| Жаропрочная нержавеющая сталь | |
| AISI 310AISI 310s | Жаропрочная нержавеющая сталь этих марок может использоваться при температуре до 1100°C. Сфера применения – изготовление оборудования, работающего при высоких температурах и давлениях, в агрессивных средах. Эти марки пригодны для монтажа конструкций производственных печей, дымоходов, паровых котлов, трубопроводов, для технологических узлов на нефтеперерабатывающих заводах. |
| Ферритная сталь | |
| AISI 430 | Легированная сталь этой марки отлично подходит для изготовления запорной трубопроводной арматуры, фитингов, режущих инструментов. Активно применяется в медицинском оборудовании, а также в декоративных элементах интерьеров. |
| AISI 430Ti | Пластичная марка стали aisi, которая характеризуется высоким содержанием хрома и низким содержанием углерода. Из нее изготавливают различные сварные конструкции, емкости для бытовых и промышленных стиральных машин, нержавеющие ванны, резервуары. Нержавеющие листы aisi 430Ti используется для работы с агрессивными средами в химическом и пищевом производстве. |
Посмотреть химический состав нержавеющей стали марок aisi и найти российские (ГОСТ) и европейские (EN) аналоги сталей aisi можно здесь, в статье об аналогах нержавеющей стали.
Характеристики физических свойств пищевой нержавейки (веса и плотности) можно посмотреть в статье о физических свойствах марок нержавеющей стали.
Особенности порошкового окрашивания
Краска по нержавеющей стали бывает порошковая и жидкая, редко встречается в аэрозолях.
Покраска нержавейки порошковой краской вынуждает далее оплавить изделие при температуре 200 градусов. Такой способ возможно применять только при наличии специальных печей. Образованная при этом пленка обладает массой достоинств:
- создает устойчивый к коррозии материал;
- препятствует появлению повреждений на поверхности;
- не боится различных температур и воздействий агрессивной среды;
- получается абсолютно ровный слой;
- с помощью специальных добавок можно получить желаемый цвет.
Такой способ окрашивания различных изделий из нержавейки в домашних условиях весьма затруднителен. Нанося порошковые краски для стали, можно добиться желаемого эффекта и получить широкий выбор цветов и оттенков. Способ порошкового окрашивания нержавеющей стали доступно использовать только на предприятиях, при наличии специального термического оборудования.
Производственный процесс порошкового окрашивания требует поддержания высоких температур. Такая обработка в условиях производства осуществляется в термических печах. Красить таким способом доступно только съемные изделия, окрашивание на месте их установки невозможно.
