Искусственное старение металла: механическое и термическое

Особенности термообработки алюминиевых сплавов

Алюминий и его сплавы требуют особого подхода к термообработке для достижения определенной прочности и структуры материала. Очень часто применяют несколько методов термообработки. Обычно, после закалки следует старение. Но некоторые типы материалов могут подвергаться старению без закалки.

Такая возможность появляется после отливки, когда компоненты, при повышенной скорости охлаждения, могут придать металлу необходимую структуру и прочность. Это происходит во время литья при температуре около 180 градусов. При такой температуре повышается уровень прочности и твердости, а также снижается степень тягучести.

Отжиг необходим для придания однородной структуры алюминиевому сплаву. С помощью этого метода состав становиться более однородным, активизируется процесс диффузии и выравнивается размер базовых частиц. Также можно добиться снижения напряжения кристаллической решетки. Температура обработки подбирается индивидуально, исходя из особенностей сплава, необходимых конечных характеристик и структуры материала.

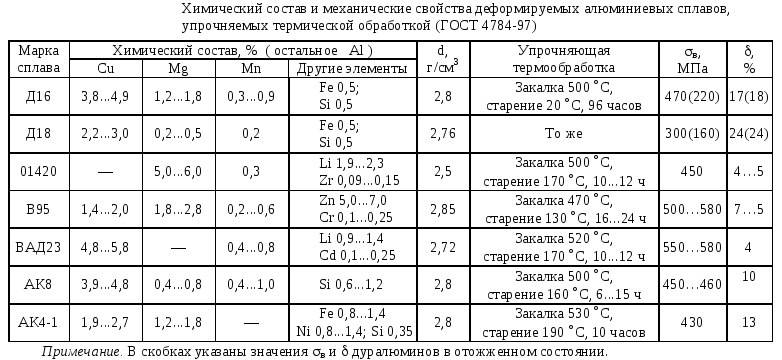

Состав и свойства алюминиевых сплавов, упрочняемых термической обработкой

Важным этапом отжига является охлаждение, которые можно проводить несколькими способами. Обычно проводят охлаждения в печи или на открытом воздухе. Также применяется поэтапное комбинированное охлаждение, сначала в печи, а потом на воздухе.

Закалка требуется для упрочнения материала путем перенасыщения твердого раствора. Этот метод основан на нагреве изделий температурам и быстром охлаждении. Это способствует полноценному растворению составных элементов в алюминии. Используется для обработки деформируемых алюминиевых сплавов.

Для использования этого способа нужно правильно рассчитать температуру обработки. Чем выше степень, тем меньше времени требуется на закалку. При этом стоит подобрать температуру так, чтобы она превышала значение, необходимое для растворимости компонентов, но была меньше границы расплава металла.

Методом старения достигается увеличение прочности алюминиевого сплава. Причем необязательно подвергать изделия искусственному старению, так как возможен процесс естественного старения.

В зависимости от типа старения изменяется скорость структурных изменений. Поэтому искусственное старение более предпочтительно, так как оно позволяет повысить производительность работ. Подбор температуры и времени обработки зависит от свойств материала и характеристик легирующих компонентов.

Правильное сочетание уровня нагрева и времени выдержки позволяет повысить прочность и пластичность. Такой процесс называется стабилизацией.

Процесс старения

Старение в качестве температурной обработки используется как заключительная операция. Применима к тем металлам и сплавам, у которых пресыщенный твердый раствор может выделять избыточный компонент и самопроизвольно распадаться.

После проведения процедуры старения у металла увеличиваются твердость с прочностью, но при этом снижаются вязкость с пластичностью, но эти значения сохраняются на протяжении срока работы.

Старение стали производится для изменения внутренней структуры после закалки. Полученный твердый раствор феррита пресыщенный углеродом и азотом при нагревании распадается. В зависимости от количества содержания углерода в сплаве внутренняя структура может приобретать форму:

дискообразную (в виде тонких пластинок);
сферическую;
кубическую;
игольчатую.

Искусственное старение металла (термообработка) применяется к тем сплавам, в которых растворяемость одного элемента в твердом состоянии значительно снижена. Это проявляется при снижении температуры.

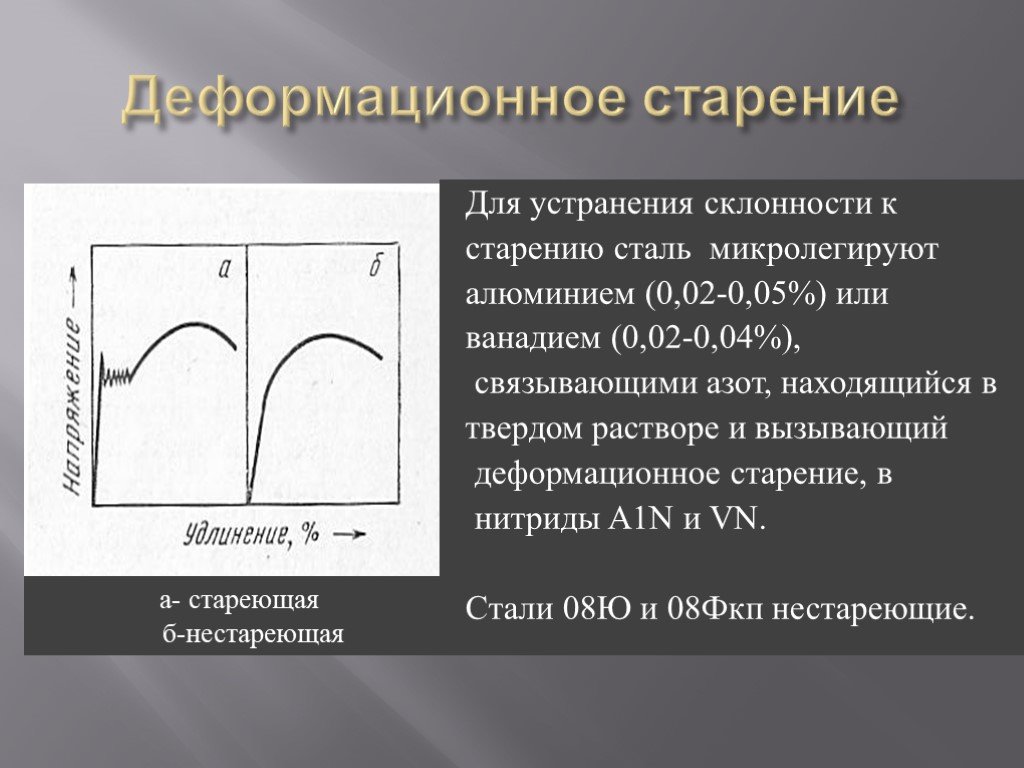

Во время искусственного старения в сталях с низким содержанием углерода, не выше 0,05%, распадается пресыщенный твердый альфа раствор. При этом выделяются избыточные фазы. Такая метаморфоза приводит к тому, что снижается пластичность, но приводит к увеличению твердости и прочности.

Модель Орована

На рисунке показана модель Орована, которая иллюстрирует перемещение дислокаций. Максимального эффекта добиться возможно при естественном старении, но время затраченное на это будет значительным. Увеличить скорость протекания процесса можно искусственным старением, но при этом прочностные характеристики будут снижены.

Твердость в зависимости от времени старения

На графике отчетливо видно, что сокращение времени старения не позволяет получить высокую твердость.

Течение процесса старения во многом зависит от углерода и азота. Особенно это заметно в малоуглеродистых сталях. Азот с уменьшением температуры начинает хуже растворятся в альфа железе. Например, при температуре 590°С растворенного азота содержится 0,1%, но уже при 20°С его содержание снижается до 0,004%. При старении альфа раствор выделяет нитриды. Поэтому влияние азота менее выражено по сравнению с тем же углеродом при температурном воздействии.

При увеличении углерода в сталях увеличивается эффект изменения структуры, получаемый при термическом воздействии. Объем углерода, максимум которого может раствориться в альфа железе составляет 0,02-0,04%. При таком содержании закаленное изделие, подвергнутое естественному старению обладает твердостью в полтора раза выше чем после отжига.

Алюминиевые и алюминисто-медные сплавы подвергаются деструкции при различных температурах (свыше 100°С) из-за различия в температуре распада структуры разных металлов. Так выделяют низкотемпературное и высокотемпературное изменение структуры.

Распад твердого раствора проходит по двум путям. В первом случае это образование и рост частиц фазы идет по всему объему. Во втором случае распад прерывистый (ячеистый). Во время него ячейки растут колониями. У колоний структура ячеистая, а рост идет от границы зерна и движется во внутрь, уменьшая размер.

Материалы для состаривания

Добиться эффекта состарившегося металла можно, применяя основной метод – старение посредством выполнения патины и образования потёртостей. Патина наносится специальными красками, но именно для металла чаще используют металлизированные составы на акриловой основе. В магазинах сегодня представлен широкий ассортимент таких красок, кроме декоративной функции, они выполняют ещё и защитную задачу.

На выбор предоставляются акриловые краски под состаренный металл, а именно под:

латунь;
бронзу;
медь;
золото.

Завершается процесс состаривания нанесением финишного защитного слоя. Для этого зачастую используют:

лак на акриловой основе, который имеет высокую степень глянца;
очень прочный лак на полиуретановой основе со степенью глянца до 50%;
лак на полиуретановой основе с матовым эффектом.

Историческая справка

Первые упоминания о термической обработке металлов появились в далеком прошлом. В Средневековье кузнецы отправляли заготовки для оружия в специальные печи, а затем остужали их водой.

После этого начинался цикл равномерного разогрева, который занимал до 20 часов. Дальше разогретый металл подвергался ковке с получением требуемой формы.

В середине XIX в. металлург из Российской империи Д.К. Чернов опубликовал статью, в которой указал, что при нагревании металлических сплавов происходит изменение их технических характеристик. Ему присвоили звание автора новой науки — материаловедения.

Медь: как состарить?

Отвечая на вопрос о том, как состарить медь, важно упомянуть несколько методов, позволяющих это сделать. Прежде всего следует проверить подлинность меди

Настоящий металл характеризуется золотисто-коричневым оттенком. Также медь практически не притягивается к магниту.

Кроме этого, следует обратить внимание на наличие слоя лака на медном изделии. Если таковой есть, то его необходимо удалить

Сделать это можно с помощью ацетона (эта жидкость применяется для снятия маникюрного лака) — достаточно пропитать веществом кусочек ватки и тщательно натереть ею медное изделие. Вместо ацетона можно взять метиловый спирт или растворитель для краски. После обработки изделия ацетоном следует замочить его в горячей воде. Такой прием поможет окончательно удалить лак.

Технологии состаривания горных пород

Технологии декоративного преображения горных пород достаточно разнообразны и связаны с физико-техническими характеристиками обрабатываемой поверхности. Мягкие образцы (туф, травертин, мрамор) чаще всего подвергают кислотному травлению либо механическому воздействию средних по твердости абразивов.

Для особо прочных горных пород (классический гранит, габбро диабаз и прочие интрузивы) применяют технологии искусственного старения двух типов:

Механические представляют собой бучардирование – ударно-вращательное воздействие на камень зубчатыми молотками-бучардами, закрепленными на вращающихся дисках. В результате твердосплавные иглы создают на гранитной поверхности оригинальный рельефный рисунок.
Термические предполагают использование высокотемпературных газовых горелок, выжигающих из поверхностного слоя породы кристаллы наименее тугоплавких минералов. Отличие такой технологии от первого метода состоит в том, что поверхность камня после обработки может немного изменить цвет, став более светлой.

Покраска под старинную латунь

Декоративная краска для ковки может имитировать и другой красивый сплав — латунь. Как и бронза, он имеет теплый золотистый оттенок. Технология окрашивания под латунь напоминает декорирование под бронзу с патиной.

Можно применять следующий способ:

на очищенный и загрунтованный металл наносят 1 слой латунной краски;
после высушивания покрывают изделие кракелюрным лаком: покрытие образует мелкие трещинки;
чтобы усилить выразительность покрытия, поверх лака окрашивают жженой умброй или полупрозрачным темным лаком, нанося тонкий слой и стараясь втереть его в потрескавшуюся поверхность;
после высыхания изделие покрывают прозрачным акриловым лаком.

Подобным способом отделывают и поверхности под старинную медь, используя для первичного окрашивания состав с медной пудрой. В отличие от золотистых латуни и бронзы металлизированная краска имеет красноватый оттенок.

Покраска под старинную латунь

Декоративная краска для ковки может имитировать и другой красивый сплав – латунь. Как и бронза, он имеет теплый золотистый оттенок. Технология окрашивания под латунь напоминает декорирование под бронзу с патиной.

Можно применять следующий способ:

на очищенный и загрунтованный металл наносят 1 слой латунной краски;
после высушивания покрывают изделие кракелюрным лаком: покрытие образует мелкие трещинки;
чтобы усилить выразительность покрытия, поверх лака окрашивают жженой умброй или полупрозрачным темным лаком, нанося тонкий слой и стараясь втереть его в потрескавшуюся поверхность;
после высыхания изделие покрывают прозрачным акриловым лаком.

Читайте далее:

Как и чем красить изделия из гипса

Способы окраски изделий под дерево

Покраска дерева под старину для имитации антиквариата: секреты декорирования

Технология покраски декоративной штукатурки: выбор краски и колера, создание различных эффектов

Чем покрасить изделия из ДВП: особенности обработки материала

Режимы старения

Металл или сплав на его основе	Температура нагрева, °C	Время выдержки, час
Алюминий	100÷235	1÷17
Медь	160÷330	2÷25
Титан	550	1
Магний	170÷180	16
Никель	690÷710	16
Сталь с высоким содержанием углерода	130÷150	25÷30

Операция может выполняться без предварительной закалки заготовок или деталей и с ней

Старение черных, цветных металлов и их сплавов является распространенным технологическим процессом, позволяющим добиться нужных свойств. Операция должна производиться с учётом структурных и физико-химических особенностей марки металла на качественном оборудовании, специально предназначенном для проведения искусственного старения. Такие печи выпускают отечественные и зарубежные производители в широком ассортименте. Они соответствуют современным требованиям к энергосбережению и безопасности, простоты в управлении и обслуживании. Работают на разных температурных режимах. Многие из моделей могут встраиваться в конвейерные линии, что позволяют повысить производительность труда. Различаются такие печи объемом садки, производительностью, мощностью и наличием дополнительных функций, которые упрощают выполнение такого вида термообработки.

Источник

Режимы старения

Металл или сплав на его основе	Температура нагрева, °C	Время выдержки, час
Алюминий	100÷235	1÷17
Медь	160÷330	2÷25
Титан	550	1
Магний	170÷180	16
Никель	690÷710	16
Сталь с высоким содержанием углерода	130÷150	25÷30

Операция может выполняться без предварительной закалки заготовок или деталей и с ней

И тут важно правильно подобрать температуру нагрева: она должна быть ниже той, при которой происходила закалка. В любом случае это оговаривается в технологическом процессе по изготовлению той или иной детали, который разрабатывают специалисты на производстве с учетом применяемого оборудования и режимов старения. Старение черных, цветных металлов и их сплавов является распространенным технологическим процессом, позволяющим добиться нужных свойств

Операция должна производиться с учётом структурных и физико-химических особенностей марки металла на качественном оборудовании, специально предназначенном для проведения искусственного старения. Такие печи выпускают отечественные и зарубежные производители в широком ассортименте. Они соответствуют современным требованиям к энергосбережению и безопасности, простоты в управлении и обслуживании. Работают на разных температурных режимах. Многие из моделей могут встраиваться в конвейерные линии, что позволяют повысить производительность труда. Различаются такие печи объемом садки, производительностью, мощностью и наличием дополнительных функций, которые упрощают выполнение такого вида термообработки

Источник

Старение металлов — это… Что такое Старение металлов?

При достаточно большой степени пересыщения твёрдый раствор оказывается полностью нестабильным и его расслоение идёт во всей массе материала с образованием сначала неоднородного твёрдого раствора с непрерывно меняющимся составом, а затем периодически расположенных частиц с чёткими границами раздела. Распад такого типа называется спинодальным и наблюдается в ряде технически важных сплавов (сплавы для постоянных магнитов типа кунифе). Более общим для стареющих сплавов является метастабильное состояние твёрдого раствора, распад которого должен идти путём образования и роста зародышей новой фазы, а процесс зарождения требует преодоления энергетического барьера. Этот барьер оказывается существенно пониженным при образовании когерентных частиц, т. е. частиц, у которых кристаллическая решётка упруго сопряжена с решёткой исходного твёрдого раствора. При сравнительно низких температурах распад твёрдых растворов часто останавливается на стадии образования зон — весьма дисперсных областей, обогащенных избыточным компонентом и сохраняющих кристаллическую структуру исходного раствора, впервые обнаруженных по эффектам диффузного рассеяния рентгеновских лучей (зоны Гинье — Престона). С помощью электронной микроскопии зоны Гинье — Престона наблюдали в сплавах Al — Ag в виде сферических частиц диаметром Старение металлов10Å , в сплавах Al — Cu — в виде пластин толщиной порядка периодов решётки (Феррит), пересыщенный углеродом или азотом. В некоторых случаях зоны можно рассматривать как зародыши фазы выделения.

Понятию «естественное старение» противопоставляется «искусственное старение», которое в случае алюминиевых сплавов (исторически первых материалов, упрочняемых старением) проводилось при повышенных температурах (выше 100°С); в современной литературе вместо этих терминов чаще используются термины «низкотемпературное старение» и «высокотемпературное старение». В связи с различиями процесса распада в разных температурных интервалах для некоторых сплавов оптимальный комплекс свойств достигается после сложного старения в определенной последовательности при низкой и при более высокой температурах.

Различают 2 основных механизма распада пересыщенного твёрдого раствора: непрерывный, который идёт путём образования и роста отдельных зародышей — частиц фазы, содержащей избыточный компонент твёрдого раствора, и прерывистый (или ячеистый), при котором возникают и растут ячейки или колонии, состоящие обычно из равновесных фаз — новой фазы, обогащенной избыточным компонентом, и обеднённого (равновесного) твёрдого раствора. В первом случае частицы образуются по всему объёму и их рост сопровождается постепенным и непрерывным обеднением матричного твёрдого раствора. Во втором случае происходит движение границы раздела колония — непревращённая область твёрдого раствора. Колонии имеют обычно пластинчатое строение, зарождаются на границе зерна, и их движущийся фронт представляет собой подвижную высокоугловую границу с зерном исходного твёрдого раствора.

Лит.: Скаков Ю. А., Старение металлических сплавов, в сборнике: Металловедение (Материалы симпозиума), М., 1971; Захарова М. И., Атомно-кристаллическая структура и свойства металлов и сплавов, М., 1972; Новиков И. И., Теория термической обработки металлов, М., 1974: Тяпкин Ю. Д., Гаврилова А. В., Старение сплавов, в сборнике: Итоги науки и техники. Серия Металловедение и термическая обработка металлов, т. 8, М., 1974.

Ю. А. Скаков.

Криогенное воздействие

В настоящее время техника и технология постоянно развиваются, появляются новые варианты воздействий на сплавы. Сегодня можно использовать не только высокие температуры, но и низкие. То есть холод также улучшает качество материалов. Существуют специальные криогенные камеры, в которых и проводятся технологические процедуры. Температура, при которой находятся детали и заготовки, равна -196 градусов Цельсия. Преимущество технологии заключается в том, что не требуется повторная обработка.

Конечно же, технология не всегда бывает подходящей и имеет множество различных нюансов. Рекомендуется пользоваться технологическими регламентами, что позволит в значительной степени повысить качество продукта. Также при такой обработке в значительной степени снижаются затраты. Достаточно использовать холодильник, при высоких температурах нужны сторонние ресурсы на разогрев печи и так далее.

мтомд.инфо

Отпуск применяется к сплавам, которые подвергнуты закалке с полиморфным превращением. К материалам, подвергнутым закалке без полиморфного превращения, применяется старение.

Закалка без полиморфного превращения – термическая обработка, фиксирующая при более низкой температуре состояние, свойственное сплаву при более высоких температурах (пересыщенный твердый раствор).

Отпуск стали. Температура отпуска стали. Режимы отпуска стали. Отпускная хрупкость. Улучшение термическая обработка. Термомеханическая обработка стали. Высокотемпературная термомеханическая обработка. Низкотемпературная термомеханическая обработка.

Старение – термическая обработка, при которой главным процессом является распад пересыщенного твердого раствора. В результате старения происходит изменение свойств закаленных сплавов. В отличие от отпуска, после старения увеличиваются прочность и твердость, и уменьшается пластичность.

Старение сплавов связано с переменной растворимостью избыточной фазы, а упрочнение при старении происходит в результате дисперсионных выделений при распаде пересыщенного твердого раствора и возникающих при этом внутренних напряжений.

Способы закалки. Способы закалки стали. Виды закалки стали. Технология закалки стали. Режимы закалки сталей. Поверхностная закалка стали. Закалка ТВЧ. Закалка стали ТВЧ. Установка для закалки ТВЧ. Закалка токами высокой частоты. Закалка стали. Закалка металла. Виды закалки. Температура закалки. Закаливаемость. Прокаливаемость. Критический диаметр.

В стареющих сплавах выделения из твердых растворов встречаются в следующих основных формах:

тонкопластинчатой (дискообразной);
равноосной (сферической или кубической);
игольчатой.

Форма выделений определяется конкурирующими факторами: поверхностной энергией и энергией упругой деформации, стремящимися к минимуму. Поверхностная энергия минимальна для равноосных выделений. Энергия упругих искажений минимальна для выделений в виде тонких пластин.

Основное назначение старения – повышение прочности и стабилизация свойств.

Различают старение естественное, искусственное и после пластической деформации.

Естественным старением называется самопроизвольное повышение прочности и уменьшение пластичности закаленного сплава, происходящее в процессе его выдержки при нормальной температуре.

Нагрев сплава увеличивает подвижность атомов, что ускоряет процесс. Повышение прочности в процессе выдержки при повышенных температурах называется искусственным старением.

Предел прочности, предел текучести и твердость сплава с увеличением продолжительности старения возрастают, достигают максимума и затем снижаются (явление перестаривания). При естественном старении перестаривания не происходит. С повышением температуры стадия перестаривания достигается раньше.

Если закаленный сплав, имеющий структуру пересыщенного твердого раствора, подвергнуть пластической деформации, то также ускоряются процессы, протекающие при старении – это деформационное старение.

Химико-термическая обработка. Химико-термическая обработка стали. Химико-термическая обработка металла. Термическая обработка металла. Термическая обработка металлов и сплавов. Виды термической обработки металлов. Виды термообработки.

Старение охватывает все процессы, происходящие в пересыщенном твердом растворе: процессы, подготавливающие выделение, и сами процессы выделения.

Для практики большое значение имеет инкубационный период – время, в течение которого в закаленном сплаве (см. Закалка стали. Виды закалки. Закаливаемость.) совершаются подготовительные процессы, когда сохраняется высокая пластичность. Это позволяет проводить холодную деформацию после закалки.

Если при старении происходят только процессы выделения, то явление называется дисперсионным твердением.

Старение является основным способом упрочнения алюминиевых и медных сплавов, а также многих жаропрочных сплавов.

Закалка ножа графитом

Термическая обработка металла графитом хороша тогда, когда нужно закалить не весь предмет, а только его часть. У ножа — это кромка. Последовательность процесса термообработки ножа в домашних условиях:

острие ножа проверяем на твёрдость при помощи надфиля. Если металл легко стачивается, а надфиль издаёт глухой звук, значит нож не термообработан;
для данного процесса понадобится графит, который можно добыть из круглых батареек, взять стержни простого карандаша или воспользоваться графитовыми щётками генератора;
добытый графит превращаем в порошок;
в качестве источника питания используем сварочный аппарат постоянного тока. Выставляем на минимум;
делаем подложку из оцинкованного листа. На неё насыпаем графитовый порошок;
к подложке подсоединяем «плюс» сварочного прибора, а ручке ножа — «минус»;
далее лезвием ножа аккуратно водим по графиту так, чтобы оно не касалось подложки. А ещё следим, чтобы графит не воспламенился, иначе ножик наш будет испорчен;
при движении лезвия по графиту последний будет выдавать искры. Как только увидим, что остриё ножика нагрелось, процесс прекращаем. Приблизительное время закалки — не более 5 минут;
даём ножу остыть естественным путём, затем берём надфиль и проверяем твёрдость. Если звук, издаваемый надфилем при контакте с ножом звонкий, а остриё не поддаётся затачиванию, значит твёрдость лезвия высокая.

Процесс закалки на производстве провести намного легче, чем дома. При необходимости можно попробовать закалить нужный предмет или инструмент «топорными» способами с применением подручных средств.

Поверхностные явления в металлах и сплавах / В.К. Семенченко. — М.: Гостехиздат
Сверхбыстрая закалка жидких сплавов. — Москва: Машиностроение
Статья на Википедии

Как в домашних условиях состарить металл?

Комментариев:

Рейтинг: 82

Состаривание изделия патиной придаст ему винтажный стиль и индивидуальный дизайн.

Многих интересует, как можно состарить металл в домашних условиях, не применяя при этом сложных технологий. Проще всего произвести старение с помощью специальной патины и краски, в составе которой присутствуют металлические частички.

Технология достаточно проста: на поверхность наносят краску, дают ей просохнуть, затем капают патину таким образом, чтобы после окисления образовался интересный рисунок. Через положенное время вы получите эффект состаренного металла.

При помощи патины и специальной краски можно получить имитацию ржавчины или бирюзовый оттенок окисленного под воздействием времени металла. Все зависит от выбранного цвета патины и краски.

Придать поверхности старинный вид можно при помощи различных оттенков акриловой патины.

Данный материал наносят на изделие поролоновой губкой (похлопывающими движениями), стараясь при этом выполнить рисунок, максимально напоминающий старый металл, поеденный ржавчиной и коррозией.

Важно

Акриловая патина необратима после высыхания, поэтому работать надо быстро, в сыром состоянии она легко смывается водой.

Акриловую патину можно заменить красками, которые наносят аналогичным образом, но при этом не нужно спешить. Если результат не понравился, то работу всегда можно будет исправить.

Для получения бирюзового оттенка смешивают голубую, зеленую и белую акриловую краску. Для того чтобы добиться эффекта ржавчины, необходимо смешать красный, желтый и коричневый цвета.

В данном случае результат закрепляют при помощи автомобильного аэрозольного лака.

Для старения металла можно применить и более простые способы, например, смешать перекись водорода (200 мл) и столько же уксуса, добавить 2 столовых ложки соли (без горки). После растворения соли надо залить полученный раствор в пульверизатор, побрызгать металлическую поверхность, оставить на сутки. Операцию повторяют до тех пор, пока не достигнут желаемого результата.

Для того чтобы состарить оцинкованный металл, можно воспользоваться следующим методом: смешайте аммиак с солью, добавьте чуть-чуть моющего средства или мыла, нанесите на поверхность.

Через некоторое время вы получите эффектную ржавчину. Добиться подобного результата можно при помощи моющего средства, предназначенного для чистки унитаза.

Эти нехитрые советы помогут вам состарить любую вещь своими руками.

Технологии состаривания горных пород

Механические представляют собой бучардирование – ударно-вращательное воздействие на камень зубчатыми молотками-бучардами, закрепленными на вращающихся дисках. В результате твердосплавные иглы создают на гранитной поверхности оригинальный рельефный рисунок.
Термические предполагают использование высокотемпературных газовых горелок, выжигающих из поверхностного слоя породы кристаллы наименее тугоплавких минералов. Отличие такой технологии от первого метода состоит в том, что поверхность камня после обработки может немного изменить цвет, став более светлой.
