Сталь 40хн: характеристики, гост и аналоги

ГОСТы на прокат стали 40х13

• ГОСТ 19903-2015
• ГОСТ 1133-71 «Кованая круглая и квадратная. Сортамент»;
• ГОСТ 18143-72 «Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали. Технические условия.»;
• ГОСТ 18907-73 «Прутки нагартованные, термически обработанные шлифованные из высоколегированной и коррозионно-стойкой стали. Технические условия.»;
• ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия»;
• ГОСТ 5632-72 «Высоколегированные и сплавы коррозионностойкие, жаростойкие и жаропрочные. Марки»;
• ГОСТ 5949-75 «Сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная.
• ГОСТ 4405-75 «Полосы горячекатаные и кованые из инструментальной стали. Сортамент.»;
• ГОСТ 14955-77 «Качественная круглая со специальной отделкой поверхности. Технические условия.»;
• ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент.»;
• ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент.»;
• ГОСТ 7417-75 «Калиброванная круглая. Сортамент.»;
• ГОСТ 4405-75 «Полосы горячекатаные и кованые из инструментальной стали. Сортамент.»;
• ГОСТ 8559-75 «Калиброванная квадратная. Сортамент.»;
• ГОСТ 8560-78 «Прокат калиброванный шестигранный. Сортамент.»;
• ГОСТ 1133-71 «Кованая круглая и квадратная. Сортамент.»;
• ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионностойкие, жаростойкие и жаропрочные. Марки.»;
• ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент.»;
• ГОСТ 5949-75 «Сортовая и калиброванная коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия.»;
• ГОСТ 2879-2006 «Прокат сортовой стальной горячекатаный шестигранный. Сортамент.»;
• ТУ 14-11-245-88 «Профили стальные фасонные высокой точности. Технические условия.»;
• ОСТ 3-1686-90 «Заготовки из конструкционной стали для машиностроения. Общие технические условия.»;

Резка

Исходные данные	Обрабатываемость резанием Ku
Состояние	HB, МПа	sB, МПа	твердый сплав	быстрорежущая сталь
закаленное отпущенное	340	≥735	0,6	0,4

Коррозионная стойкость

Вид коррозии	t	Длительность испытания	Среда	Балл или группа стойкости
0С	ч
Общая	720	H2SO4 (концентрированная)
H2SO4 (р-р 63,4%)
720	Аммиак (24%)

Для увеличения стойкости к коррозии рекомендуется закалку и отпуск проводить при t=250–3000С.

Сталь 40Х13 – химический состав

Массовая доля элементов не более, %:

Кремний	Марганец	Никель	Сера	Углерод	Фосфор	Хром
0,6	0,6	0,6	0,025	0,35–0,44	0,035	12–14

Марка 40Х13 – физические свойства

t	r	R 109	E 10-5	l	a 106	C
0С	кг/м3	Ом·м	МПа	Вт/(м·град)	1/Град	Дж/ (кг·град)
7650	590	2.18	461
100	7630	650	2.14	10.8	482
200	7600	710	2.06	27.2	11.9	523
300	7570	790	1.98	28.3	12.3	565
400	7540	860	1.88	29.1	607
500	7510	940	1.76	29.1	13.6	674
600	7480	1000	1.63	29.1	13.5	775
700	7450	1120	1.48	28.3	13.8	988
800	7420	1180	1.4	27.9	14.6	825
900	1160	28.5	691

Сталь 40Х13 – точные и ближайшие зарубежные аналоги

Англия	Германия	Евросоюз	Испания	Италия	Китай
BS	DIN, WNr	EN	UNE	UNI	GB
	1.4031 1.4034 X38Cr13 X39Cr13 X40Cr13 X42Cr13 X46CM3 X46Cr13	1.4031 1.4034 X39Cr13 X40Cr13 X41Cr13	F.3404 F.3405 X40Cr13 X45Cr13	X40Cr14 X41Cr13KU X46Cr13

Польша	США	Франция	Чехия	Швеция	Япония
PN	—	AFNOR	CSN	SS	JIS
		X40Cr14 Z33C13 Z38C13M Z40C13 Z40C14 Z44C14 Z50C14

Материал 40Х13 – область применения

Сталь марки 40Х13 используют в машиностроении для изготовления деталей с высокой износостойкостью/ прочностью, работающих в коррозионных средах или при температурах до 4500С.

Условные обозначения

HRCэ	HB	KCU	y	d5	sT	sв
МПа	кДж / м2	%	%	МПа	МПа
Твердость по Роквеллу	Твердость по Бринеллю	Ударная вязкость	Относительное сужение	Относительное удлинение при разрыве	Предел текучести	Предел кратковременной прочности

Ku	s0,2	t-1	s-1
Коэффициент относительной обрабатываемости	Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации	Предел выносливости при кручении (симметричный цикл)	Предел выносливости при сжатии-растяжении (симметричный цикл)

N	число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины

Без ограничений	Ограниченная	Трудно свариваемая
Подогрев	нет	до 100–1200С	200–3000С
Термообработка	нет	есть	отжиг

R	Ом·м	Удельное сопротивление
r	кг/м3	Плотность
C	Дж/(кг·град)	Удельная теплоемкость
l	Вт/(м·град)	Коэффициент теплопроводности
a	1/Град	Коэффициент линейного расширения
E	МПа	Модуль упругости
t	0С	Температура

Термическая обработка

Во многих случаях термическая обработка позволяет существенно повысить эксплуатационные качества металла. Термическая обработка стали 40Х проводится с учетом особенностей структуры. Рекомендации по выполнению подобной процедуры следующие:

1. Закалка стали 40Х проводится в масляной среде. Это позволяет существенно повысить качество поверхностного слоя структуры.
2. Проводимая закалка 40Х проводится с последующим охлаждением заготовки. Для этого может применяться обычная воздушная или масляная среда. Масло позволяет существенно повысить качество получаемого изделия, в то время как на воздухе охлаждение происходит при больших размерах. Применение водной среды может привести к появлению окалины и других дефектов.
3. Обязательно проводится отпуск, который позволяет снизить внутренние напряжения. Отпуск проводится в масле или на воздухе.

Термообработка стали 40Х проводится в зависимости от нагрузок, на которые рассчитаны изделий. Расчет проводится в зависимости от трех критических точек. Закалка проводится при температуре 860 градусов Цельсия. Показатель часового интервала составляет 4 часа. Отпуск на воздухе может проводиться при температуре 200 градусов Цельсия, при применении масляной ванны показатель повышается до 500 градусов Цельсия. В некоторых случаях проводится нормализация стали 40Х.

При правильном проведении термической обработки твердость после закалки составляет около 217 HB. При этом внутренние напряжения существенно снижаются, за счет чего существенно продлевается срок эксплуатации получаемого изделия.

Свойства Ст 40х при повышенных температурах

В заключение отметим, что рассматриваемая сталь довольно сложна в изготовлении, за счет чего существенно повышается себестоимость. Именно поэтому легированный сплав применяется при изготовлении ответственных изделий, которые должны обладать исключительной прочностью. Поверхность характеризуется достаточно высокой устойчивостью к воздействию влаги, но при этом показатель не соответствует нержавейке. Это связано с тем, что нержавейка имеет в составе хром с концентрацией около 18%. Включение других химических элементов позволяет расширить область применения сплавов.

Описание материала

Маркировка «Сталь 40ХН» расшифровывается следующим образом. Цифра 40 означает примерное содержание углерода, в нашем случае – 0,40 %. «Х» показывает наличие в сплаве хрома (примерно 1%). Буква Н – присутствие в сплаве никеля (также примерно 1 %).

Сталь 40ХН – конструкционная легированная сталь. Широкое применение данные виды сплавов нашли в промышленности. О применении стали 40ХН речь пойдёт ниже.

У данного вида стали есть ряд особенностей. Например, данная сталь является трудносвариваемой. Процесс сварки легированных сталей достаточно трудоёмкий, это нужно учитывать при выборе материала. Это связано с особенностями образования хрупких связей в околошовной зоне. Другими словами, сварочный процесс возможен, но должен происходить по специальной технологии.

Лучшим вариантом будет проводить сварочные работы до отпуска изделия при прогреве или перед отжигом.

Особенности термообработки

Технологический процесс термообработки заготовки из стали обязан включать в себя процесс под названием «отпуск». Задача процесса отпуска – повысить пластичность изделия и снизить его хрупкость. И одновременно необходимо добиться прочности заготовки. Данный процесс происходит при постепенном остывании печи с заготовками.

Для деталей изготовляемых из стали 40ХН зачастую требуется дополнительная термическая обработка. Суть её состоит в том чтобы закалка происходила сначала в воде, а потом в масле. Либо сразу в масле с последующим остыванием (отпуском) в масле или на воздухе.

При термообработке марки стали 40ХН есть своя технологическая карта. Применяются закалка и отпуск при определенных температурных и временных интервалах. Средние показатели для термообработки выглядят так: температура ковки начальная составляет 1250, температура окончания – 830.

Выбор оптимального режима термической обработки

В зависимости от конкретных производственных условий, сталь термически обрабатывают по двум вариантам:

1. Нормализацией при температуре выдержки 1050…1100 °С, с последующим высоким отпуском с 600…650 °С. Нормализация стабилизирует структуру стали, снижает количество остаточного аустенита, и улучшает обрабатываемость на металлорежущих станках. Это позволяет использовать такую технологию термообработки для получения заготовок ступенчатых валов и осей, работающих преимущественно в средах с повышенной влажностью, а также в условиях коррозионно-механического износа.
2. Ступенчатой закалки с высоким отпуском. Продолжительность и количество циклов закалки зависит от требуемой поверхностной твёрдости и конечной микроструктуры. Закалка стали 40Х13 по такому способу выполняется для изделий, которые в процессе своей эксплуатации периодически подвергаются ударным нагрузкам.

Температура заготовки в зависимости от цвета при нагреве

При выборе режима термообработки необходимо учитывать, что сталь 40Х13 штампуется при температурном интервале 950…1150 °С: именно в этом диапазоне материал обладает максимальной ковкостью.

Во всех случаях сталь перед обработкой подвергают отжигу. Это связано со следующими особенностями:

• наличием карбидов хрома, которые образуются в процессе горячей прокатки заготовок. Они сосредотачиваются на границах зёрен вокруг основной, более пластичной структуры;
• присутствием цементита, который по структуре и размерам зерна отличается от любого их карбидов хрома. Это вызывает остаточные напряжения растяжения, снижающие прочность;
• опасности избыточного количества остаточного аустенита, который также повышает твёрдость и снижает пластичность;
• склонности данной стали к деформационному упрочнению во время пластической деформации.

Опытным путём установлено, что для получения оптимальной макроструктуры режим отжига должен быть следующим: нагрев до 690…730 °С, с выдержкой до полного прогрева сечения детали и последующим охлаждением вместе с печью до 500…550 °С (далее – на воздухе). Конечная структура – зернистый перлит, которые положительно выделяется своей стабильностью, равновесностью и наличием мелкого зерна.

Технология термообработки

Нормализация стали 40Х13 применяется реже, в основном, после горячей штамповки/ковки, когда слиток или заготовка нагревались до максимально возможных температур. При длительном нагреве ускоряется рост зерна, что нежелательно с точки зрения трудоёмкости при окончательной обработке изделий. Нормализация, однако, необходима, если нормализованная и отпущенная деталь имеет сложную форму, с многочисленными перепадами в поперечных сечениях, а также при наличии острых углов и кромок.

Главная цель закалки — обеспечить достаточный процент мартенсита в стали. Такие требования выдвигаются, если деталь при эксплуатации будет испытывать значительные рабочие напряжения. Максимально достигаемая твёрдость после закалки – обычно 50…55 НRC. Обеспечивается это следующим режимом термобработки: закалкой с 1000…1050 °С в масло, с последующим низким — при 230…280 °С – отпуском.

В связи с низким температурным интервалом термообработки нагрев производят в печах скоростного нагрева, имеющих системы высокоточного автоматического контроля температуры.

Особые требования к соблюдению технологических режимов закалки стали 40Х13:

1. Температура сред, используемых для охлаждения изделий после их закалки, должна быть на 50…75 °С ниже температуры окончания мартенситного превращения. Оно для рассматриваемой марки стали составляет 650…670 °С. В качестве таких сред используются масло, щёлочные или солевые расплавы. Например, соответствующими возможностями обладает расплав солей KNO₃ и NaNO₃ в соотношении 1:1. Масляные ванны менее предпочтительны, поскольку при длительных выдержках металл науглероживается. Это, хоть и повышает дополнительно твёрдость, но ухудшает обрабатываемость заготовок, особенно при точении и фрезеровании.
2. Время выдержки изделий при закалке и последующем охлаждении составляет до нескольких часов. Такой длительный период выдержки обусловлен необходимостью создать условия для полного мартенситного превращения.
3. Скорость дальнейшего (после отпуска) охлаждения закалённых заготовок особого значения не имеет, и определяется только производственными возможностями. При этом предпочтительнее охлаждать детали не в печи, а на открытом, но спокойном воздухе. В таких условиях мартенситное превращение протекает в полном объёме.

Источник

Сферы применения

Благодаря высоким механическим свойствам, сталь 40Х используют для изготовления деталей повышенной прочности. К их числу относятся:

• оси и полуоси;
• валы;
• валы-шестерни;
• плунжеры;
• штоки;
• коленвалы;
• кольца;
• щпиндели;
• рейки;
• болты;
• губчатые венцы;
• втулки и пр.

Проведение термической обработки позволяет значительно повысить прочность и другие характеристики металла. После термообработки материал может применяться для изготовления разверток, насадок и корпусов метчиков. Также из такого сплава производят конструкции, эксплуатируемые при экстремально низких температурах, к примеру, элементы железнодорожных мостов.

Магнитные свойства стали 40Х делают ее незаменимой при производстве столовых приборов, кастрюль, сковородок и другой посуды. Ее можно использовать для приготовления пищи на индукционных плитах.

Особенности проведения термообработки

Термообработка подразумевает выполнение следующих действий:

• отжига;
• закалки;
• отпуска;
• нормализации;
• старения;
• криогенной обработки.

Для закалки изделия на 4 часа помещают в масло, нагретое до 860°С. Отпуск производят на воздухе при температуре 500°С. После такой обработки сталь приобретает высокую твердость, прочность на разрыв и ударную вязкость.

Преимущества и недостатки

Ознакомившись с характеристиками стали 40Х, применением и основными качествами, можно приступать к рассмотрению ее преимуществ и недостатков. К числу первых относится следующее:

• высокие антикоррозийные свойства;
• устойчивость к температурным перепадам;
• отличные показатели прочности.

Изделия, изготовленные из стали этой марки, очень твердые и прочные. Поэтому в процессе эксплуатации они способны выдерживать значительные нагрузки без структурных разрушений.

Как и любой другой сплав, 40Х имеет и свои недостатки. Это трудносвариваемый металл, отличающийся чувствительностью к образованию флокенов и склонностью к отпускной хрупкости.

Зарубежные аналоги

Аналоги сплава марки 40Х выпускаются и в других странах. Их маркировка отличается от российской, но состав практически идентичен. К числу таких сплавов относятся:

• 41Cr4, 41Cr54 (Германия);
• S140, S140H (Америка);
• 41Cr4, 42C4 (Франция);
• S30A40, S30H40, S30M40 (Великобритания);
• SS2245 (Швеция);
• 41Cr4, 41Cr4KB (Италия);
• SCr435-H, SCr440 (Япония);
• 40H (Польша).

Среди ассортимента сталей, представленного российскими производителями, полных аналогов марки 40Х нет. Но есть металлы, схожие по составу и по своим эксплуатационным характеристикам. К их числу относятся:

• 45Х;
• 38ХА;
• 40ХН;
• 40ХС;
• 40ХФ;
• 40ХР.

Возможность выполнения замены должна определяться только после проведения оценки, и сравнения свойств разных марок сталей.

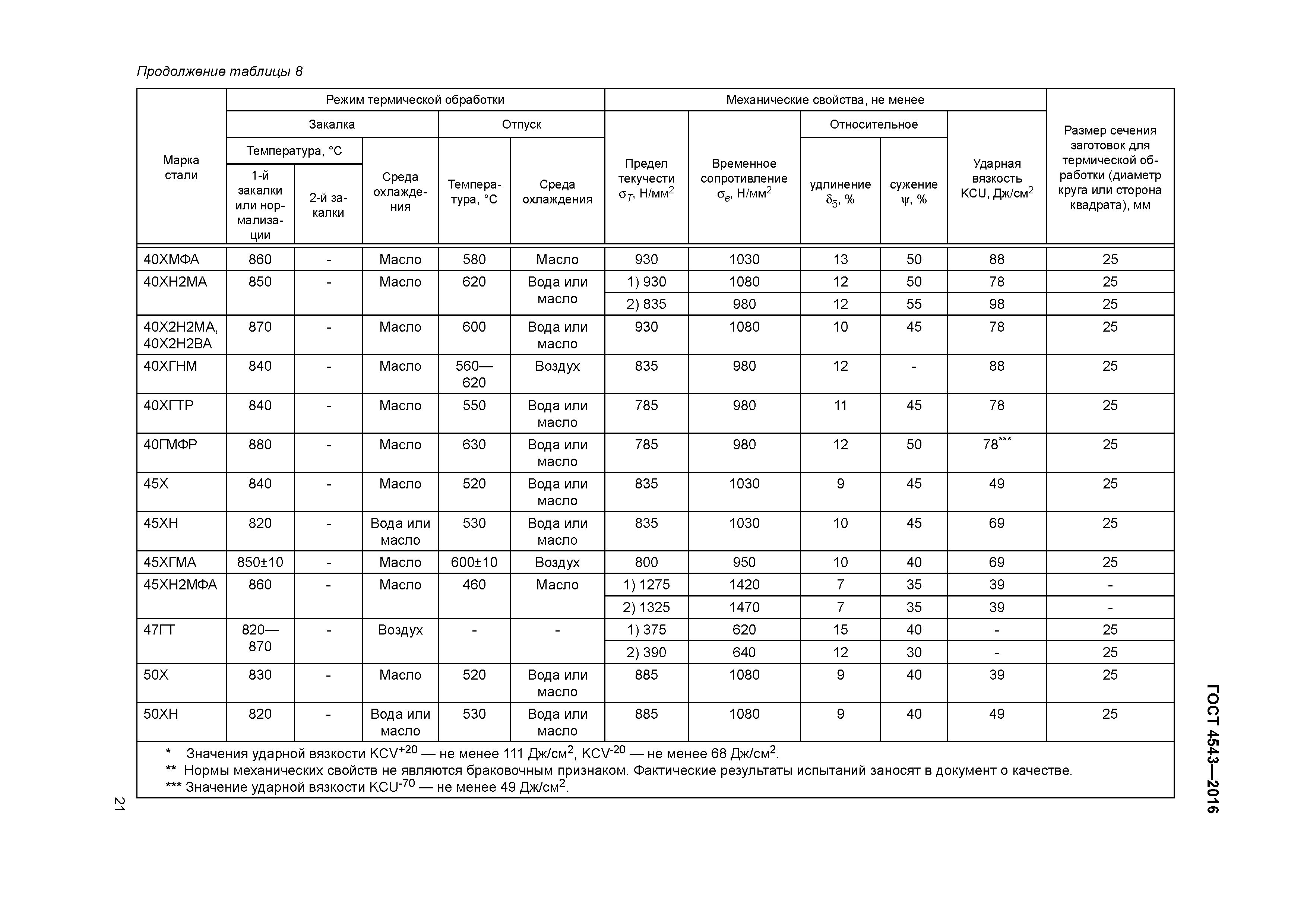

Расшифровка стали 40Х

На территории СНГ применяется стандарт ГОСТ 4543-2016, который позволяет определить не только химический состав, но и различные эксплуатационные качества материала.

Сталь 40Х ГОСТ определяет следующие вещества в составе:

1. Первая цифра 40 применяется для обозначения основного элемента в составе, которым является углерод. Как правило, большая часть состава приходится на железо, а углерод, концентрация которого составляет 0,44%, определяет основные эксплуатационные характеристики.
2. Следующая буква Х указывает на то, что в составе есть легирующий элемент, представленный хромом. Отсутствие цифры после буквы указывает на то, что концентрация элемента составляет 1,1%. Как ранее было отмечено, хром повышает коррозионную стойкость структуры. Однако, рассматриваемая марка стали 40Х не характеризуется высокими антикоррозионными качествами.
3. Рассматривая 40Х ГОСТ отметим, что в состав входит довольно большое количество никеля, кремния и марганца. Они определяют некоторые эксплуатационные характеристики металла, но они не отмечаются в маркировке.

Расшифровка позволяет определить химический состав и основные эксплуатационные качества материала. Стоит учитывать, что зарубежные производители применяют иные стандарты при маркировке материалов, но химический состав у аналогов примерно схожий.

Это интересно: Характеристики и состав нержавеющей стали

Сталь 40Х: характеристики, применение, твердость и свариваемость стали 40Х

Марка стали: 40Х (заменители 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР).

Класс: сталь конструкционная легированная.

Использование в промышленности: оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности..

Твердость: HB 10 -1 = 217 МПа

Свариваемость материала: трудносвариваема. Способы сварки: РДС, ЭШС, необходимы подогрев и последующая термообработка. КТС — необходима последующая термообработка.

Температура ковки, oС: начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.

Флокеночувствительность: чувствительна.

Склонность к отпускной хрупкости: склонна.

Вид поставки:

• Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 10702-78.
• Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73.
• Шлифованный пруток и серебрянка ГОСТ 14955-77.
• Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
• Полоса ГОСТ 103-2006, ГОСТ 1577-93, ГОСТ 82-70.
• Поковки ГОСТ 8479-70.
• Трубы ГОСТ 8731-74, ГОСТ 8733-74, ГОСТ 13663-86.

Зарубежные аналоги марки стали 45
США	5135, 5140, 5140H, 5140RH, G51350, G51400, H51350, H51400
Германия	1.7034, 1.7035, 1.7045, 37Cr4, 41Cr4, 41CrS4, 42Cr4
Япония	SCr435, SCr435H, SCr440, SCr440H
Франция	37Cr4, 38C4, 38C4FF, 41Cr4, 42C4, 42C4TS
Англия	37Cr4, 41Cr4, 530A36, 530A40, 530H36, 530H40, 530M40
Евросоюз	37Cr4, 37Cr4KD, 41Cr4, 41Cr4KD, 41CrS4
Италия	36CrMn4, 36CrMn5, 37Cr4, 38Cr4KB, 38CrMn4KB, 41Cr4, 41Cr4KB
Бельгия	37Cr4, 41Cr4, 45C4
Испания	37Cr4, 38Cr4, 38Cr4DF, 41Cr4, 41Cr4DF, 42Cr4, F.1201, F.1202, F.1210, F.1211
Китай	35Cr, 38CrA, 40Cr, 40CrA, 40CrH, 45Cr, 45CrH, ML38CrA, ML40Cr
Швеция	2245
Болгария	37Cr4, 40Ch, 41Cr4
Венгрия	37Cr4, 41Cr4, Cr2Z, Cr3Z
Польша	38HA, 40H
Румыния	40Cr10, 40Cr10q
Чехия	14140
Австралия	5132H, 5140
Южная Корея	SCr435, SCr435H, SCr440, SCr440H

Сталь 40Х и ее характеристики

В нашей компании вы можете заказать разнообразные изделия из металла, используемые в быту, строительстве и в промышленности. От того, из какого материала создан металлопрокат, зависят его качества, свойства и характеристики.

Мы предлагаем вам ознакомиться с разнообразными видами стали. К примеру, марка стали 40Х, относящаяся к классу конструкционной легированной, пользуется особой популярностью. В данном разделе вы узнаете больше про этот материал.

Если у вас возникают вопросы по товарам или вы хотите сделать заказ, то звоните нашим специалистам! Менеджеры компании работают круглосуточно.

В данном материале имеется 0,40 процента углерода и меньше полутора процентов хрома.

Этот материал относится к трудносвариваемым. Вы можете осуществлять сваривание ручным дуговым методом и электрошлаковым, но в начале следует подогреть сталь, а после произвести термическую обработку. При контактной точечной сварке также требуется дальнейшая термическая обработка.

Твердость стали 40Х следующая: HB 10 -1 = 217 МПа.

Заменителями этого материала могут стать марки 45X, 38XA, 40XH, 40XC, 40ХФ, 40XP.

Если вы собираетесь ковать эту сталь, то в начале процесса нужно нагреть ее до 1 250 градусов по Цельсию, а в конце остудить до 800 градусов. Если ковке подвергались изделия сечением до 350 миллиметров, их нужно охлаждать на воздухе.

Больше информации вы можете узнать из таблиц, расположенных на сайте.

Применение 40Х

Она поставляется в виде сортового, а также фасонного проката. Вы можете найти прутья с разнообразными видами обработки поверхности, сделанные из этого материала. Также популярностью пользуется серебрянка и листы разной толщины. Из данной стали изготавливают и трубы, и полосы. Она используется для производства поковок ГОСТ 8479-70.

Этот материал широко применяется в промышленной сфере.

Сталь Ст 40Х используется для изготовления осей и стержней для передачи крутящего момента, вал-шестеренок, поршней, трубопроводной арматуры, колец, вращающихся деталей, инструментов для клепальных работ, измерительных устройств, болтов, деталей для аппаратов с вращающимися барабанами, деталей конической формы и прочих элементов. Сталь марки 40Х требуется, если нужно произвести улучшаемые изделия, имеющие повышенную прочность.

Обработка и закалка

После сварочных работ готовая деталь охлаждается за счет понижения температуры при отключении печи, при этом находясь под чутким контролем. В результате таких манипуляций полученный на изделии шов при рентгеновском облучении покажет отсутствие дефектов. Наличие поверхностных трещин проверяется зачисткой и шлифовкой швов с последующим нанесением слоя кислоты.

Также качество сварочного соединения проверяется современными макрошлифами.

Изготовленные с применением подобной технологии изделия успешно проходят макроисследования при котором выявляются плотность строения наплавленного металла в зоне сварочного шва и ближайших к нему зон. Микроструктура в этих местах изменяется от ферритно-перлитной до сербитообразной перлитной. Также образцы деталей из стали 40ХН проходят испытание на твердость, смысл которой в том, чтобы подтвердить неизменность структуры стали в зоне шва после сварки.

Закалка изделий из данного материала происходит в процессе погружения в масло, однако детали крупных габаритов иногда закаливают в воде после чего, как можно скорее, перемещаются в масло или подвергаются воздействию низкий отпуска. Не редкостью является и процесс закаливания высокочастотными токами, после нагрева которыми производится отпуск. В конечном итоге, такие манипуляции повышают твердость поверхности изделия.

Сталь 30ХГСА: характеристики и применение

Изначально, сталь марки 30ХГСА разрабатывалась советскими учеными как материал для авиационной промышленности. Элементы управления, педали и другие механизмы самолетов середины 20 века полностью изготавливали из данного сплава.

Но наука не стояла на месте. Спустя некоторое время благодаря характеристикам сталь 30ХГСА нашла применение и стала доступной для остальных сфер промышленности. И сразу же началось массовое использование стали машино- и станкостроением.

30ХГСА – расшифровка марки стали

Сталь 30ХГСА относится к группе легированных сталей. Состав ее регламентируется ГОСТом 4543-71, согласно которому каждая буква и цифра обозначает определенное содержание определенных химических элементов:

• Цифра 30 означает содержание углерода 0,28-0,34%. Углерод повышает твердость и прочность в сталях, но снижает пластичность и свариваемость.
• Х – хром (0,8-1,1%) повышает закаливаемость, коррозионную стойкость и жаропрочность сплава. Положительно влияет на сопротивление абразивному износу.
• Г – марганец (0,8-1,1%) удаляет вредные примеси кислорода и серы. Снижает риск образования окалин и трещин во время термообработки. Повышает качество поверхности. Помимо этого, способствует увеличению сталью пластичности и свариваемости.
• С – кремний также как марганец является сильным раскислителем. Повышает пластичность, не снижая при этом прочность. Увеличивает восприимчивость стали к термической обработке.
• Буква «А» расшифровывается как улучшенная. Это означает, что сталь прошла закалку с высоким отпуском. Особенности проведения закалки заключаются в нагреве стали до температуры 870 ºС и в последующем быстром охлаждении в масле или воде. Таким образом, происходит трансформация внутренней структуры, что способствует повышению механических характеристик 30ХГСА в 2,9 раза. Закалочные напряжения снимаются высоким отпуском: нагревом до 540-560 ºС. Помимо снятия напряжения, параллельно происходит увеличение упругих свойств.
• Сера (до 0,25%) и фосфор (до 0,25%) относятся к категории вредных примесей. Размеры их молекул слишком большие по сравнению со всеми вышеперечисленными элементами. Встраиваясь в кристаллическую сетку стали, сера и фосфор снижают ее устойчивость, тем самым снижая прочность сплава.
• Также в составе 30ХГСА имеется некоторый процент меди и никеля. Но их содержание настолько мало, что они не оказывают влияния на характеристики стали.

30ХГСА – это российское обозначение марки стали.

Подробно о нагреве металла

Если следовать технологии, то закалка металла требует проведения 3 этапов:

• Нагрев стали;
• Выдержка. Благодаря выполнению этой операции удается довести до конца все структурные превращения и обеспечить выполнение сквозного прогрева;
• Охлаждение.

Если приходится иметь дело с конструкциями, выполненными из углеродистых сталей, то их закалку проводят в камерных печах. Особенностью этой процедуры является отсутствие необходимости в предварительном подогреве. Это связано со способностью материала прекрасно переносить такие неприятные явления, как коробление и растрескивание. Если необходимо закаливать такие сложные конструкции, как резкие переходы и тонкие грани, то здесь без предварительного подогрева не обойтись. Подобная процедура может быть выполнена двумя способами:

• С использованием соляных печей, в которые заготовку нужно погрузить на 3-4 секунды в три приема;
• При помощи отдельных печей, в которых следует создать температурный режим 400- 500 градусов Цельсия.

Важным моментом закалки металла является то, что эта процедура должна проводиться при равномерном нагреве. Бывает так, что в течение одного приема такую задачу невозможно решить. В этом случае следует выдержать условия для проведения сквозного прогрева

Особое внимание следует уделить количеству изделий, которые планируется закаливать. С увеличением их количества необходимо увеличивать длительность их прогрева

Скажем, если закалке будет подвергаться дисковая фреза, имеющая диаметр 2,4 см, то ее необходимо нагревать в течение 13 минут. Если подобной обработке планируется подвергать десяток аналогичных изделий, то время нагрева должно быть увеличено до 18 минут.

Процесс закалки

Процесс обработки высокой температурой стали 40Х и иного сплава называют закалкой. Стоит учитывать, что нагрев выполняется до определенной температуры, которая была определена путем многочисленных испытаний. Время выдержки, после которого проводится охлаждение, а также другие моменты можно узнать из специальных таблиц. Провести нагрев в домашних условиях достаточно сложно, так как в рассматриваемом случае нужно достигнуть температуры около 800 градусов Цельсия.

Химический состав стали 40Х

Результатом сильного нагрева и выдержки металла 40Х на протяжении определенного времени с последующим резким охлаждением в воде становится повышение твердости и уменьшение пластичности. При этом результат зависит от нижеприведенных показателей:

1. скорости нагрева металла 40Х;
2. времени выдержки;
3. от скорости охлаждения.

При проведении работы в домашних условиях следует учитывать температуру обработки и время охлаждения.

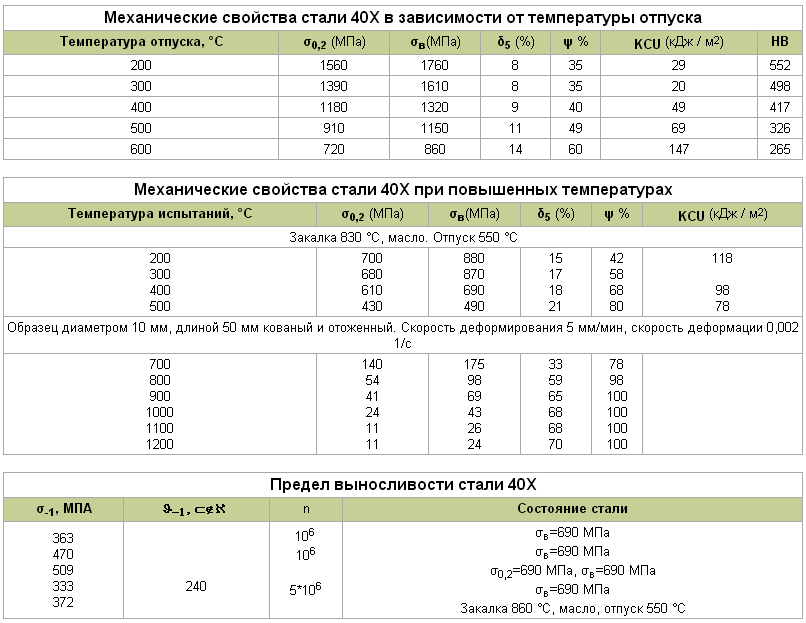

Механические свойства стали 40Х в зависимости от температуры отпуска

В домашних условиях ТВЧ используется крайне редко. После проведения работы при использовании ТВЧ повышается эксплуатационная прочность детали, что связано с появлением поверхностных сжимающих напряжений.

Провести закалку 40Х на примере изделия болта М24 можно следующим образом:

1. разогревается электропечь;
2. следует провести разогрев до 860 °C, для чего в некоторых случаях необходимо 40 минут;
3. время, необходимое для аустенизации, после которого проводится охлаждение, составляет 10-15 минут. Равномерный желтый цвет изделия – признак правильного прохождения процесса закалки 40Х;
4. завершающим этапом становится охлаждение в ванной с водой или другой жидкостью.

Определить самостоятельно момент, после которого следует охладить металл, в промышленных и домашних условиях невозможно. Именно поэтому по проведенным исследованиям было принято, что для нагрева металла в электропечах необходимо 1,5-2 минуты на один миллиметр, после чего структура может быть перегрета.

Определение твердости проводится по методу Роквелла. Улучшение, проведенное путем отпуска или закалки, можно измерить при помощи обозначения HRC. Стандартное обозначение HR, к которому проводится добавление буквы в соответствии с типом проведенного испытания. Обозначение HRC наиболее часто встречается, последняя буква означает использование алмазного конуса с углом 1200 при испытании.
