Как соединить телевизионный кабель между собой без потери сигнала и переходника

Распиновка HDMI кабеля на звук

Потребность познакомиться со звуковыми каналами может появиться, если одно из устройств по каким-либо причинам не выводит аудио, передаваемое по мультимедийному интерфейсу. С HDMI такое случается чаще, чем с DisplayPort, так как мультимедийность не учитывает тонкостей производителей. Так или иначе, выход есть. Чтобы не мучиться, спаивая вместе множество разъемов, рекомендуем воспользоваться готовым вариантом. Нужно приобрести адаптер аудио. Его роль – выделить из данных аудио и передать в аналоговом или цифровом формате. Такой способ куда надежнее, а также помогаем сэкономить средства

Отдельное внимание следует выделить на контакт номер 14. В полноразмерном HDMI спецификации 1.4 и новее этот канал отведен под технологию ARC

Этот обратный аудиоканал позволяет избавиться от лишних проводов, передавая звуковые данные в двух направлениях. Использовать его можно и нужно, поскольку применение ARC – это мощный инструмент, способный упростить жизнь.

Основные симптомы неисправности

Прежде чем разрезать, а после спаять, не лишним будет убедиться в том, что проблема именно в кабеле. Признаки неисправности HDMI могут быть разные.

Среди наиболее распространенных:

телевизор сообщает «Нет сигнала»;
отсутствует четкость изображения, по экрану «идет снег», гамма смещена в сторону одного из основных цветов;
вместо изображения на экране мозаика из цветных прямоугольников и полос;
отсутствует звук.

Все вышеперечисленное может свидетельствовать о проблеме со шнуром, но вовсе не обязательно. До того, как браться за инструмент, намереваясь спаять HDMI, надо убедиться в отсутствии других, как правило, элементарных неисправностей.

Причиной проблемы может стать разъем HDMI. Для начала надо его пошевелить, несколько раз вынуть и вставить обратно. Разъем, который в телевизоре также стоит осмотреть. Он редко выходит из строя, но все возможно. Не помешает лишний раз убедиться в том, что его не вывернули, стараясь вытянуть кабель, что он не забит грязью, или, что случается в семьях с детьми, пластилином.

Также не помешает временно сменить способ подачи сигнала. Отключить HDMI и подключить, к примеру, RCA. В крайнем случае, можно спаять тестовый кабель, используя подходящий коаксиальный кабель и разъемы «тюльпан» (хотя, чтобы припаять тюльпан к такому проводу, тоже потребуется время). Если изображение появилось, все понятно – причина в проводе, если же нет, проблема в телевизоре или в источнике видео.

Как правильно паять

Чтобы надежно спаять провода из меди, нужно подготовить паяльник. Если перед работой не облудить жало, то припой будет не прилипать, а скатываться шариками со стержня. Так происходит, потому что жало покрыто слоем оксида меди и нагара, образовавшегося во время предыдущей пайки.

Подготовка паяльника

Некоторые специалисты для удобства работы точат жало плоским напильником, чтобы придать ему форму лопатки или плоской отвертки. Угол заточки должен быть 45-60 градусов.

Необгораемое жало (вечное) ни в коем случае точить нельзя, для него используют специальные губки.

Очищенное механическим способом жало нужно нагреть, а потом залудить. Для этого его покрывают флюсом.

Если флюс твердый (канифоль), достаточно просто погрузить в него наконечник. Канифоль расплавится и покроет разогретую поверхность. После этого паяльником нужно прикоснуться к прутку припоя и разогреть его. Расплавленный припой покроет жало, защитив его от дальнейшего окисления.

Процедуру лужения паяльника необходимо повторять по мере образования нагара на нем. Происходит это потому, что температура жала намного выше температуры плавления припоя, и со временем он начинает подгорать. Чтобы уменьшить вероятность возникновения такого явления, рекомендуется применять паяльник с регулировкой температуры.

Подготовка проводов

Соединяемые медные провода также нужно подготовить к пайке. Вначале снимают с концов изоляцию на расстоянии примерно 4 см, зачищают, скручивают между собой и проводят лужение. Медны провода можно залудить следующим образом:

нагреть скрутку паяльником;
покрыть флюсом;
нанести небольшое количество припоя, распределяя его по поверхности провода.

Действия аналогичны тем, какие совершаются при лужении жала паяльника. Если предстоит пайка многожильных медных проводов, то необходимо обязательно запастись именно жидким флюсом, так как покрыть всю поверхность медных «волосков» расплавленной твердой канифолью будет очень трудно. Чтобы получить качественное соединение, нужно нагреть многожильный провод и затем опустить его в жидкий флюс, который смочит всю поверхность, предназначенную для пайки.

Далее пайка многожильных и одножильных медных проводов осуществляется одинаково. Два или более соединяемых проводника нагреваются вместе, и на них наносится припой. После нанесения его необходимо на время остывания обеспечить неподвижность соединения. Не допускается ускорять остывание путем его смачивания или обдува воздухом.

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

Припой ПОС-60 1мм

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Популярные статьи Самодельная ручка для пластиковой бутылки из верёвки

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Распиновка HDMI кабеля на звук

Когда нужен ремонт разъема ноутбука

К основным и самым явным симптомам , того, что требуется неотложный ремонт разъема ноутбука можно отнести:

разъем функционирует лишь при конкретном положении штекера;
не светится лампочка индикатора, хотя визуально никаких наружных повреждений не наблюдается;
разъем болтается или двигаются его отдельные элементы.

В случае обнаружения подобных неполадок вам понадобится консультация и помощь наших мастеров, которые в самые кратчайшие сроки проведут квалифицированный ремонт или замену разъемов на ноутбуке, и ваш компьютер будет функционировать как новый.

Воспользовавшись услугами наших специалистов, вы можете рассчитывать на бесплатную диагностику в случае последующего ремонта, низкие цены и высокое качество обслуживания.

Когда нужно менять USB разъем

При достаточно больших физических нагрузках крепление USB не выдерживает, а зачастую, наряду с ним происходят повреждения и самих плат, требующие их замены. Наиболее распространенные неполадки , указывающие, что нужен ремонт USB разъема ноутбука , это:

отсоединение крепления от материнской платы;
отсутствие контакта USB разъема;
поломка непосредственно самого разъема;
перекос USB внутри самого устройства.

Учитывая тот факт, что многие модели ноутбуков различаются, а разъемы не универсальны , требуется индивидуальный подход к каждому устройству. Специалисты нашего центра «ПК213» возьмутся за такую работу, как замена USB разъема ноутбука, любой сложности, выполнив ремонт качественно, точно в оговоренные сроки и с гарантией не менее 6 месяцев .

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

История

Video Graphics Array – интерфейс с 15 контактами, который часто называют D-SUB. С момента выпуска и до распространения жидкокристаллических мониторов, VGA был самым распространённым входом в компьютерах. Он весьма часто встречается и на современных устройствах, поскольку способен поддерживать разрешение до 2048×1536 и частоту обновления экрана 85 Гц.

Крупнейшие производители электроники в 2010 году договорились избавиться от стандартов VGA и в течение пяти лет перейти на цифровые интерфейсы. Несмотря на это, VGA всё ещё используется. Он встречается на устаревших, но работающих устройствах. Кроме того, производители, не принимавшие участия в договоре, продолжают оснащать свою продукцию этим интерфейсом. Поэтому пользователям часто необходимо узнать, как подключить устройство с VGA к HDMI.

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

Ржавые контакты соединения кабелей

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

Метки

Fender Jaguar
Fender Stratocaster
Fender Telecaster
Gibson Flying V
Gibson Les Paul
Gibson SG
Guitar Rig
Бас гитара
Джо Сатриани
Закк Уайлд
Как создать рок группу
Советы начинающим группам
Стив Вай
Уроки игры на гитаре
аккорд am
аккорд c
аккорд d
аккорд dm
аккорд e
аккорд f
аккорд f на гитаре
аккорд gm
аккорды для гитары
аккорды ноты
аккорды фото
активные звукосниматели
арпеджио
бемоль
вибрато
гитарные аккорды
гитарные примочки
гриф бас гитары
гриф гитары
двуручный тэппинг
джаз фанк
диез
директ бокс
длительность нот
как научиться играть на гитаре
легато
медиатор для гитары
приемы игры на электрогитаре
сустейн
экранирование гитары
электрогитара

Замена разъемов

Если обрыв находится около одного из коннекторов или принято решение заменить их оба, проводники нужно припаять непосредственно к выводам разъема. Идеальный вариант – в наличии разборный разъем, контакты которого можно спаять с соответствующими проводниками. Если такового нет, придется снять старый разъем HDMI и использовать его, пусть производитель и заявляет, что он одноразовый.

Для удобства работы коннектор HDMI лучше сразу же откусить. Острым ножом по клеевому шву разрезают его полимерную оболочку, снимают. Под ней находится сплошной слой термоклея, которым производитель зафиксировал и одновременно заизолировал проводники.

Тем же ножом снимают клей, оголяют контактные площадки. Если будет использован тот же кабель, сложностей не возникнет, нужно постепенно, ориентируясь по цвету изоляции спаять проводники один за другим.

Если задача состоит в том, чтобы спаять два кабеля в один, или используется коннектор от другого устройства, такой подход может не сработать. Проводники разных производителей, скорее всего, будут отличаться по цвету. Тут не обойтись без мультиметра. Методично прозванивая каждый проводник, надо выбрать нужные и со всей возможной аккуратностью спаять их.

После того, как все проводники будут спаяны, необходимо еще раз проверить правильность соединений с помощью мультиметра.

Даже если наружная изоляция разъема HDMI была снята крайне аккуратно, вряд ли удастся использовать ее повторно. Проще и надежнее залить место пайки термоклеем, дать ему застыть и позже, аккуратно тем же термоклеем сформировать тело нового разъема. Клей можно скрыть с помощью термоусадочной изоляции подходящего диаметра или замотать изолентой.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
самодельные тестеры: на основе автономного источника питания ( аккумуляторной батарейки) и тестерной лампы;
мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

пайка;
сварка;
винтовые зажимы;
обжим в специальных пружинных устройствах;
опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

https://youtube.com/watch?v=VSYBrqBt7Bs

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Удлинение витой парой

Часто возникает ситуация, когда необходимо подключить телевизор или проектор с HDMI интерфейсом к источнику видеосигнала, расположенному в другой комнате. На коротких расстояниях это можно сделать стандартным шнуром определённого размера. Однако при передаче сигнала на дистанции, превышающие 20 м, получить чёткую картинку на выходе не удастся.

«Нарастить» шнур помогут так называемые «удлинители HDMI по витой паре». Сами по себе они никак не взаимодействуют со стандартным кабелем. Удлинители – отдельный комплект коммутаторов, которые с одной стороны имеют разъём HDMI, с другой выход под коннектор RJ-45. Для соединения мультимедийных систем используют сетевой кабель (витую пару) с обжатыми на краях наконечниками. Качество передачи сигнала зависит от сечения жил провода и плотности контакта в разъёмах.

Изготовление кабеля своими руками

Изготовление кабеля HDMI в домашних условиях не составляет больших проблем. Основные особенности:

максимальная длина кабеля составляет 10 м;
hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;
нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.

Подключение кабеля к штекеру

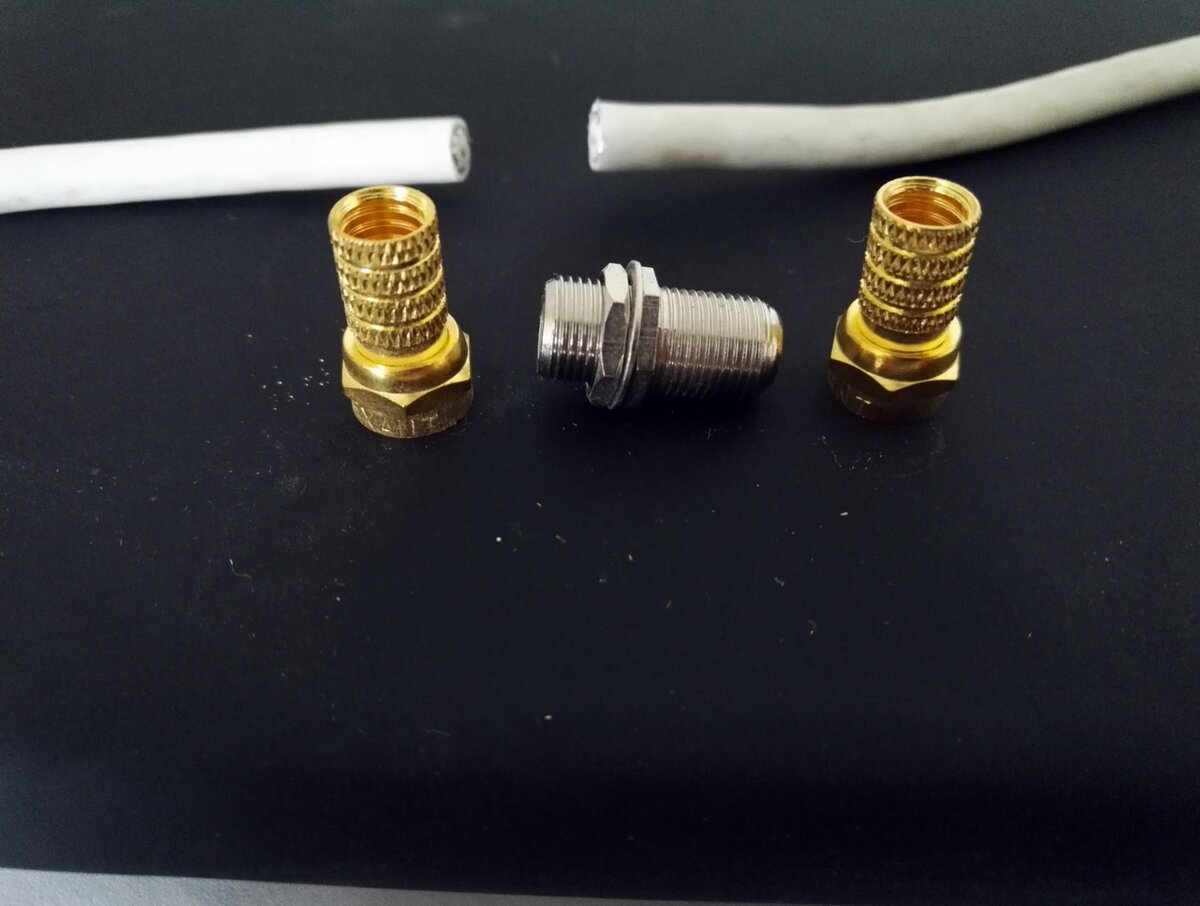

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
заверните оплетку;
при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
накрутите F — разъем на кабель;
закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

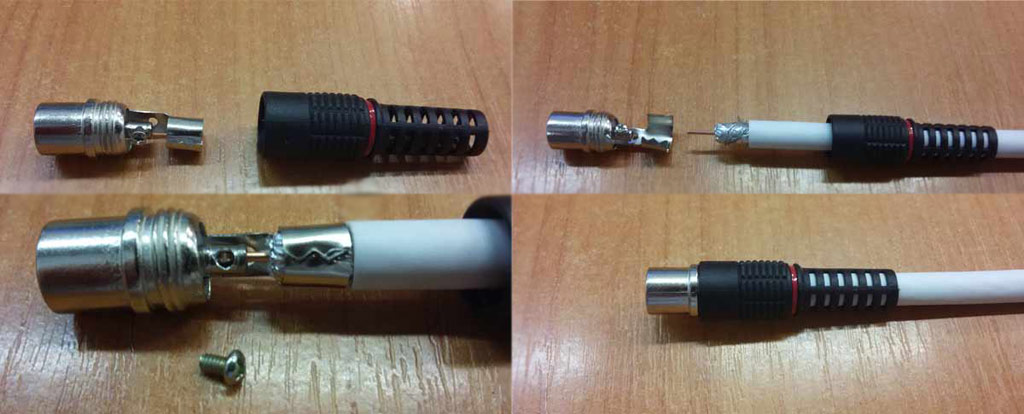

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

на кабель надевается защитный кожух;
наружная оболочка зачищается на 10 мм;
алюминиевая фольга удаляется;
на 3 мм удаляется изоляция центральной жилы;
оплетка накручивается на оставшийся диэлектрик;
центральная жила вставляется в паз и зажимается винтом;
корпусом штекера обжимается оплетка;
защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

Правильно подключаем блок питания к антенне

наружная защитная оболочка зачищается на 15 мм;
удаляется фольга;
оплетка сдвигается к защитной оболочке;
на 5 мм удаляется диэлектрик центральной жилы;
ослабляется винты крепления кабеля в сепараторе;
в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

Чтобы улучшить сигнал, можно попробовать припаять к модему внешнюю антенну.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Назначение и классификация проводов

Провод – это изделие электротехники, которое состоит из 2 или более металлических проволок, покрытых обмоткой из какой-либо неметаллической ткани. Служит для связи источника тока с потребителем. Провод состоит из 2 частей. Первая это жила – часть, проводящая ток. Вторая часть – это изоляция, то есть то, что ограждает жилу от внешних раздражителей. В качестве жилы обычно используется проволоки из меди и алюминия, изоляция делается из бумаги, резины, лакового покрытия.

Есть определенная классификация проводов:

обмоточные;
медные;
провода высокого сопротивления;
монтажные соединительные;
выводные;
провода для подвижного состава;
изолированные для воздушных линий;
неизолированные;
провода для геофизических работ;
термостойкие;
термоэлектродные;
прогревочные;
автомобильные;
авиационные;
установочные;
провода связи;

https://youtube.com/watch?v=yVtsL-CWW80

https://youtube.com/watch?v=9el9PikObQY

Как соединить провода: шпаргалка «За рулем»

Прежде чем браться за ремонт, вспомним, что все соединения проводов в автомобиле можно условно разделить на четыре вида.

Те, которые всегда герметизируют. Это почти все соединения жгута системы управления двигателем. Там во многих местах присутствуют слаботочные сигналы, для которых любое окисление контактов приведет к искажению показаний и неправильной работе двигателя.
Те, которые обычно не герметизируют. Типичный пример — огромное количество колодок под панелью приборов. Логика простая: влага в них проникнуть не может, если только машина не утонет.
Те, которые надо бы герметизировать, но ради экономии не герметизируют — особенно на бюджетных машинах. Взять соединения колодок проводов в подкапотном пространстве, не относящиеся к системе управления двигателем. В частности, соединения датчиков АБС герметизируют всегда, а провода к лампам фар — нет.
Те, которые никогда не герметизируют. Речь, в основном, о силовой проводке. Это клеммы батареи, силовой и управляющие провода стартера и генератора.

Важно: при ремонте проводки или подсоединении к штатным цепям машины необходимо выполнять соединения на том же уровне, какой применил автопроизводитель. При подключении нештатной магнитолы, регистратора или при установке сигнализации под панелью приборов можно особенно не заморачиваться с герметизацией соединений

При подключении нештатной магнитолы, регистратора или при установке сигнализации под панелью приборов можно особенно не заморачиваться с герметизацией соединений.

Работая с силовыми цепями под капотом, уплотнять соединения желательно по возможности. А если придется ремонтировать соединения проводов системы управления двигателем, то важна тщательная гидроизоляция.

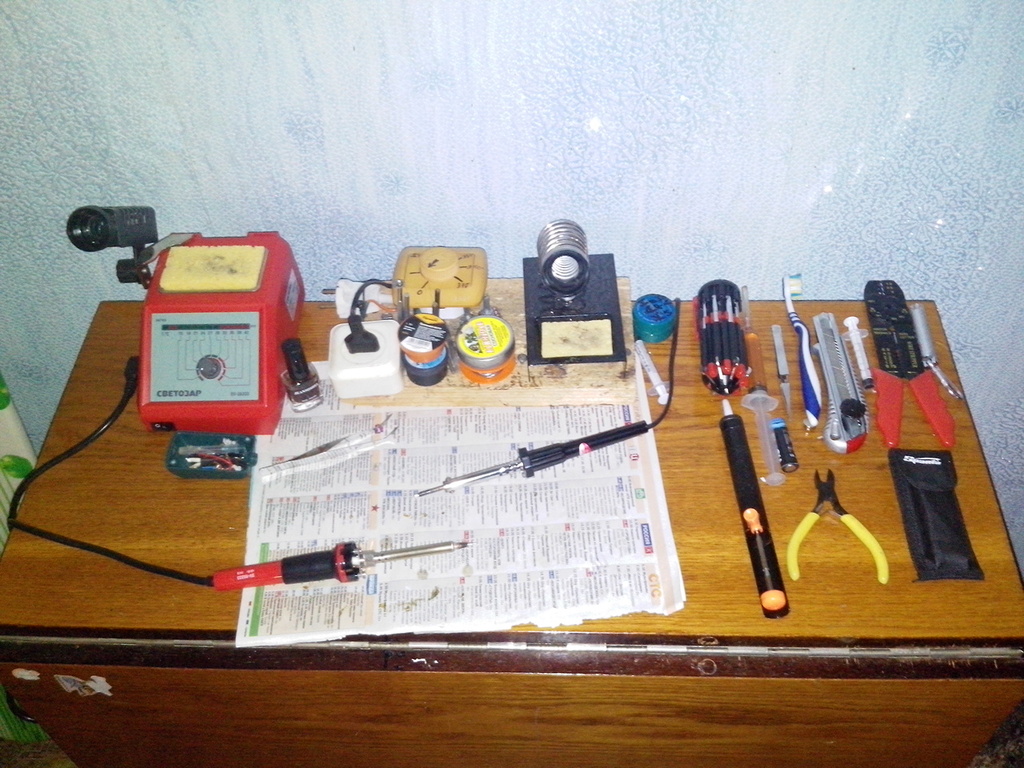

Важный этап — подготовка рабочего места

Первый важный нюанс – наличие проветриваемого и хорошо освещенного помещения. На столе (который не жалко повредить горячим паяльником) нужно разложить все нужные комплектующие. Для минимизации риска испортить поверхность рекомендуется застелить ее бумагой или клеенкой. Информацию о том, как спаять кабель для электрогитары правильно и быстро, вы узнаете из этой статьи.

Список необходимых инструментов и деталей:

паяльник (мощность до 65 Вт);
кусачки;
плоскогубцы;
нож;
наждачка (шлифовальная бумага);
инструментальный кабель нужной длины;
разъемы (TS Jack или TRS Jack);
канифоль (флюс);
надфили для зачистки.

Если что-то из этого списка не окажется у вас в наличии, то вы легко сможете приобрести это в любом магазине радиодеталей вашего города. Помните, что готовый инструментальный кабель для электрогитары должен отвечать всем техническим характеристикам: быть физически крепким, иметь низкую емкость и высокое качество экранирования (для блокировки посторонних шумов).

Как паять вольфрам: особенности

Схема аргонодуговой сварки вольфрама.

Вольфрамовые изделия имеют высокую прочность, что дает возможность применять их в определенных отраслях:

ракетостроении;
электроламповой отрасли;
радиотехнике.

Вольфрам может иметь чистый вид или входить в состав сплава. Этот цветной металл очень хрупок и отличается тугоплавкостью, поэтому его обработка вызывает много сложностей. В связи с этим пайка вольфрама требует своеобразного подхода.

Операция пайки делается при температуре, которая меньше температуры рекристаллизации материала. Обычно она равна 1450 градусам. Если температура намного выше, то начинает уменьшаться прочность металла. Намного легче паять вольфрамовые изделия с деталями из этого же материала. Пайка с различными материалами всегда проходит очень сложно, так как материалы имеют различные параметры линейного расширения.

Прежде чем начинать паяльные работы, поверхность вольфрамовых деталей подвергается тщательной очистке. Ее делают несколькими способами:

механической очисткой;
травлением в кислоте, при этом применяют азотную или фтористоводородную кислоту.

Если кислота отсутствует, ее заменяет сильно нагретый едкий натр. После очистки вольфрам протирается спиртом, можно промыть его горячей водой.

Чтобы достигнуть идеальной чистоты и высокой плотности шва, паяльные работы нужно проводить в вакууме. Существует также несколько других восстановительных сред, однако они требуют предварительного покрытия металла никелем. Таким образом получается высокое смачивание вольфрама текущим припоем.

Пайка жести: основные моменты

Когда нужно провести пайку металлических изделий и получить качественный шов, требуется выполнить следующие технологические операции:

очистить поверхность;
провести обезжиривание;
нанести флюс;
нагреть паяльник;
залудить место пайки;
припаять детали из жести;
полученную поверхность очистить бензином;
проверить получившийся шов.

Чтобы очистить поверхность, необходимо воспользоваться соответствующим инструментом (напильник, шабер).

Чтобы обеспечить появление капиллярных сил, между деталями оставляют зазор величиной 0,3 мм. Металл заливает кромки зазора, что дает возможность получить высококачественный шов.

В некоторых случаях очень трудно очистить детали механическим путем, тогда на помощь приходит травление. Однако для работы с жестью подобное встречается очень редко.

Если на поверхности имеются жировые пятна, применяют 10% содовый раствор. Для обезжиривания в домашних условиях применяют ацетон, бензин, спирт и универсальный растворитель. Свойства этих материалов помогают получить отличную очистку.

О пайке, этом сложном физическом процессе, написано очень много научных работ. Рефераты, описывающие химию процесса, его результаты помогают лучше понять происходящие процессы и выбрать наиболее подходящий способ пайки.

Пайкой называется процесс соединения металлов посредством введенного между ними расплавленного связующего материала — припоя. Последний заполняет зазор между соединяемыми деталями и, застывая, прочно соединяется с ними, образуя неразъемное соединение.

При пайке припой нагревают до температуры, превышающей температуру его плавления, но не достигающей точки плавления металла соединяемых деталей. Становясь жидким, припой смачивает поверхности и заполняет все зазоры за счет действия капиллярных сил. Происходит растворение основного материала в припое и их взаимная диффузия. Застывая, припой прочно сцепляется с паяемыми деталями.

При пайке должно выполняться следующее температурное условие: Т1

Для проведения ремонта любой бытовой техники, мы непосредственно сталкиваемся с такой проблемой,- как самому припаять провода? В теме Вы ознакомитесь с материалами для паяния, с паянием меди с алюминием и паянием меди с железом.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.
