Как варить бочку с водой

Варианты конструкции водяных баков для бани

Баки для воды, рассчитанные на использование в бане, могут иметь различную конструкцию. Основных варианта 3: встроенный бак, выносная емкость и агрегат, устанавливаемый на трубе. С особенностями каждого типа конструкции вы можете ознакомиться в следующей таблице.

Таблица. Конструкции водяных баков из нержавейки

Тип конструкции
Описание

Встраиваемый водяной бак

Установка представителей этой категории осуществляется в процессе строительства банной печи, в результате чего печка и бак становятся единой конструкцией. Нагрев воды во встраиваемом баке из нержавейки осуществляется силами огня, благодаря чему коэффициент полезного действия непосредственно водяного бака держится на довольно внушительном уровне. Ключевым недостатком такой конструкции является тот факт, что на подогрев воды в емкости уходит существенная часть тепла, в результате чего теплоотдача непосредственно банной печи заметно падает. Полезное замечание! Гораздо более простым в изготовлении и использовании является наставной/навесной бак, устанавливаемый сверху каменки.

Выносной водяной бак

Более удобный и практичный по сравнению с предыдущей моделью вариант, в особенности, если бак конструируется и устанавливается с целью постоянного использования. При желании готовый бак для воды из нержавейки можно установить в помывочном помещении бани, соединив его системой труб с печным теплообменником. Оптимальный материал изготовления труб – медь либо латунь

Единственный значимый недостаток выносного водяного бака сводится к вероятности получения ожога в случае неосторожного обращения – положение в особенности актуально, если в баню будут ходить дети.

Натрубный водяной бак

Натрубный бак для воды может быть установлен либо непосредственно над банной печью, либо в пространстве чердачного помещения. В таких конструкциях вода нагревается в кратчайшие сроки

При этом показатели теплоотдачи печного агрегата не уменьшаются. Несомненным преимуществом установки водяного бака в чердачном помещении является возможность «разгрузить» парилку, исключив емкость из ее обстановки и обеспечив большее количество свободного пространства.

В таблицу не включен еще один возможный вариант установки бака – сбоку печки.

Печь с боковым баком

Печь с боковым баком – фото

Способ обделен вниманием по той простой причине, что является наихудшим. Вода в таком баке будет очень быстро закипать

Если процесс парения затянется, из-за постоянно кипящей воды атмосфера в помещении парилки станет попросту невыносимой. Да и с обслуживанием подобного бака сплошные неудобства: в целях экономии пространства емкость делается высокой, но очень узкой.

Печь для бани с емкостью для воды

Это решение надежное и долговечное. КПД бака, установленного внутри печи, при правильном изготовлении будет выше, чем для бака на трубе. В местах, где нет дров, можно установить газовый котел в баню с баком для воды.

Модель просто приобретается готовой и устанавливается по инструкции. Также популярны газовые бойлеры. Печь может быть как самодельной, так и готовой, заводского производства.

Каменка для бани с баком для воды хороша в классической компоновке. Такая печь делается из кирпича или керамики с металлом. Бак для воды располагают в верхней части печки, которая, при установке, будет обращена к стене.

На лицевой стороне остается пространство для камней. Горячая вода в бане по такой схеме будет нагреваться намного эффективнее и быстрее, чем если использовать бак на трубе.

При отсутствии готового решения организуется горячая вода в бане своими руками. Схемы тут могут быть самыми различными, но главное — необходимо обеспечить максимально эффективную теплопередачу от печи к воде. Металлические баки с тонкими стенками подходят лучше всего.

Эффективно комбинированное решение: бачок для горячей воды в баню устанавливается наполовину над топливником каменки и на трубу. В металлический бак вваривается колено дымохода. Выход дымохода из топки делается горизонтальным. Передняя часть топливника необходима для нагрева камней.

Как приварить нержавейку к черному металлу: способы и порядок действий

Существуют три способа, чем приварить нержавейку к черному металлу:

Единичными электродами с никелевым покрытием в системе мма.
Электродами из вольфрама. В этом случае необходима регулярная подточка наконечника стержня.
В аргоновой среде, где газ выполняет защитную функцию. Применение газа делает соединение более надежным, помогает избежать окисления, и, как следствие, хрупкости шва. Однако данный метод подразумевает использование специализированного сварочного аппарата, способного выполнять операции в подобном режиме.

Вне зависимости от типа проводящихся сварочных работ для получения наилучшего результата стержень располагается строго перпендикулярно относительно поверхности и все движения производятся максимально плавно.

Перед сваркой нержавейки с черным металлом необходимо сделать следующее:

Приготовить расходные материалы, произведенные на основе из никеля;
Электроды должны быть прокалены. Самая подходящая температура должна быть в диапазоне от 200 до 205 градусов в течение 60 минут;
Постоянный ток должен быть подключен;
Поверхность нержавеющей стали и черного металла должна быть очищена от пыли, пятен, грязи, ржавчины.

Как варить электродом

Для соединения заготовок из нержавеющей стали и черного металла в бытовых условиях используют инверторы. Аппараты питают от сети 220 В, компактные размеры позволяют легко перемещать их. Процесс сварки ведут так:

Очищают обрабатываемые поверхности от ржавчины, жира, пыли. Зачищают металл до блеска.
Кромки толстых заготовок разделывают болгаркой или напильником. Это обеспечивает высокую степень проплавления, заполнение сварочной ванны.
Тонкостенные детали сопоставляют, приваривают их в нескольких местах. Изделия толщиной более 5 мм прогревают до 150 °С. В бытовых условиях для этого используют паяльную лампу.
Возбуждают электрическую дугу. Для этого подводят электрод к поверхности, несколько раз касаются ее. Сварку ведут с короткой дугой.
Завершают сварку, формируя замок, исключающий появление трещин и прожогов.
Дожидаются естественного остывания шва. Принудительные методы применять нельзя.
Очищают соединение от шлака, используя молоток. Полируют и шлифуют шов.

Рекомендуем к прочтению Как варить нержавейку полуавтоматом

Полуавтоматический автомат

При использовании такой технологии соединяемые элементы требуют подготовки. Перед сваркой выполняют следующие действия:

примыкающие к будущему шву участки зачищают железной щеткой до металлического блеска;
с кромок толстых заготовок снимают фаски;
обезжиривают поверхности ацетоном, спиртом или бензином;
просушивают кромки, прогревая их горелкой;
для устранения внутреннего напряжения детали нагревают до 200 °С.

Для ведения сварки в домашних условиях достаточно полуавтоматического аппарата мощностью до 10 кВт. Такие приборы предназначены для соединения заготовок толщиной до 3 мм. При настройке агрегата выставляют напряжение в 19-25 В. Рекомендованная скорость подачи расходного материала – 300-400 м/ч. Силу тока подбирают в зависимости от толщины металла. Увеличением или уменьшением этого параметра регулируют степень провара, длину электрической дуги, форму шва.

При работе соблюдают следующие правила:

Процесс ведут с током обратной полярности.
Горелку устанавливают под наклоном, обеспечивающим нужную глубину проплавления и ширину сварочной ванны. Проволока должна выступать не более, чем на 12 мм.
Расход газа должен составлять 6-12 м³/час. Для устранения лишней влаги вещество пропускают через осушитель.
Электрод перед применением прокаливают при +200 °С.
Для защиты прилегающих участков от брызг расплава их обрабатывают водным раствором мела.
Сварку начинают, отступая 5 мм от кромок деталей. Это препятствует появлению холодных трещин.
Электрод ведут вдоль соединения плавно. Совершение поперечных движений недопустимо. Расплав не должен покидать пределы защитной среды.

В газовой среде

Процесс ведется с использованием неплавких электродов из вольфрама. Из-за высокой стоимости работ метод редко применяется в домашних мастерских. Однако он помогает получить наиболее качественное, в сравнении с другими технологиями, сварное соединение. Аргонный метод применяют для устранения повреждений в газо- и водопроводах. Сварка черного металла с нержавейкой ведется с постоянным током.

Газ начинают подавать за 5-10 секунд до появления электрической дуги. Попадание воздуха в сварочную ванну приводит к окислению, ухудшению антикоррозионных свойств стали. При работе недопустимы зигзагообразные движения электрода. Они способны нарушать газовое пространство.

Самодельный бак для воды

Подготовительный этап

Прежде всего, у вас должен быть чертеж, по которому нужно заранее вырезать из металла нужные заготовки. В интернете полно чертежей, вы можете использовать любой из них, либо тот, который указан выше.

Лучше делать бак для дома и бак для бани из нержавейки

Нержавеющая сталь обладает стойкостью к коррозии и образованию растений на стенках, что важно при нерегулярном использовании емкости (например, только летом). В качестве материала можно брать металл с толщиной стенки около 2 миллиметров, этого будет достаточно

Если финансы не позволяют использовать нержавейку, можно приобрести сталь (техническую или пищевую). Она дешевле. Но с коррозией справляется в разы хуже. Имейте это ввиду.

Сварка бака

Перейдем к вопросу, как правильно заварить бак.

Лучше проводить работу с напарником. Один будет варить, а другой — держать заготовки под нужным углом. Также рекомендуем подложить под будущее дно кирпичи или доски, чтобы плоскость была ровной.

Нержавейку варить непросто, нужно иметь хотя бы минимальный опыт. Тогда работа может получиться более-менее качественной. Используйте сварку в среде аргона вольфрамовыми электродами или проволокой из нержавеющей стали.

Технологический процесс сварки емкостей

Производство вертикальных и горизонтальных резервуаров различаются технологией изготовления. Листовой метод применяют для горизонтальных конструкций, а вертикальные изделия производят методом монтажа листов металла из рулона.

Однако технология подготовительных работ не зависит от того, горизонтальный или вертикальный резервуар будет изготовлен. Она включает:

Оформление заказа на изготовление емкости (резервуара) на производстве с указанием сферы применения, размеров и прочей информации.
Разработка проекта на основе указанных в заказе данных. В нем, помимо конструкторской документации, должны быть прописаны материалы, из которых будет изготовлено изделие, и толщина их листов.
Изготовление емкости в соответствии с проектом. После окончания производства резервуар тестируют по следующим параметрам: прочность, герметичность и стойкость к износу.

Технология, в соответствии с которой происходит изготовление емкостей, имеет несколько этапов:

Сортировка листов металла и деталей из него, а также их проверка на повреждения и качество изготовления.
Формирование упаковки с листами, требуемыми для изготовления определенной емкости.
Обработка кромок листов металла на специальном оборудовании и последующая их установка на станок для изготовления резервуара.
Рулонирование и сварка емкостей.

Изготовление герметичного резервуара. Технология сварки емкости предполагает несколько этапов, которые проходят на нижнем и верхнем ярусах станков.
Укрепление готовых полотнищ емкости на каркасе и последующая их обработка: окраска, дополнение различными элементами.
Маркировка резервуара является последним этапом. Все емкости обязательно его проходят, поскольку это металлоконструкции, к которым предъявляют специальные требования.

Внедрение на производственных предприятиях современного оборудования позволило автоматизировать практически все этапы изготовления резервуаров.

Как действует атомайзер

Атомайзер является основной частью электронной сигареты, так как это устройство, в котором происходит испарение жидкости. Атомайзером может являться дрипка, бак или бакодрипка. В атомайзере устанавливаются спирали из канталовой, нихромовой или нержавеющей стальной проволоки. В спирали просовывают хлопок и заливают е-жидкостью. Когда на боксмоде нажимают кнопку, замыкается цепь, и напряжение аккумуляторов подаётся на спирали вашего атомайзера, накаливая их. Таким образом происходит испарение жидкости из хлопка, и благодаря конструкции атомайзера, вейпер может вдыхать этот пар из испарительной камеры. Специальные отверстия для обдува спиралей влияют на то, насколько свободной будет ваша затяжка. Самодельная версия атомайзера отнимет у вас гораздо больше сил и нервов, чем создание боксмода, но данное устройство стоит не очень дорого, поэтому гораздо проще и надёжнее приобрести его или заказать в интернете, чем пытаться собрать самостоятельно.

Стоит ли покупать навесной бак из нержавейки

По мнению многих экспертов, красивый блестящий корпус емкости не испытывает никаких нагрузок, ни тепловых, ни механических, поэтому благодаря легированному металлу стенок может прослужить неограниченное количество времени.

Если при покупке имеется возможность выбрать тип и материал емкости, то лучше всего сделать выбор в пользу навесного бака из нержавейки. Любые емкости из черного металла, даже с оцинковкой и защитным слоем краски, сгнивают за 2-3 года эксплуатации. В качестве иллюстрации можно упомянуть электробойлеры, используемые для горячей воды в квартирах.

Стенки бака из низкоуглеродистой мягкой стали, даже будучи покрытыми слоем керамической эмали, все равно подвергаются точечной коррозии из-за одновременного действия воды, высокой температуры и кислорода воздуха. Срок службы такой емкости продлевается благодаря встроенным магниевым анодам. Аналогичная ситуация складывается с баками для горячей воды в бане. Изготовление баков из нержавейки, особенно большой емкости, требует серьезных затрат, поэтому стоят они недешево, но в любом случае вложенные в покупку средства себя оправдывают.

Этапы работ

Сварочные работы

Для начала, нужно окончательно решить, каким образом будет подогреваться вода – печкой, или электрическими тэнами, которые монтируются в бак. На принятии решения может сказаться такой немаловажный фактор, как количество людей. Если для одного человека достаточно 50 л емкости, то для нескольких человек ее нужно сделать большей – минимум 70 л. Такая разница в объеме сказывается не только на количестве приобретаемого металла, но также и на его толщине. В первом случае достаточно 0,8–1 мм, а для бака емкостью более 50 л нужно приобрести металл не тоньше 1,5 мм.

Теперь затронем момент установки. Если бак будет расположен на трубе дымохода, то он может быть достаточно большим и длинным – до потолка, так вода в нем будет прогреваться быстро и равномерно. Если вода будет нагреваться тэнами, не следует делать слишком большой бак, так как вода будет нагреваться долго, что в свою очередь приведет к перерасходу электроэнергии.

Если вы остановили свой выбор на чугунном или эмалированном баке, то эти изделия приобретаются в готовом виде. Поговорим о тех, которые можно изготовить самому.

В зависимости от выбранной конструкции нужно приобрести нужное количество материала. Для этого придется посидеть с карандашом, рисуя бак и просчитывая его размеры. Для различных форм бака есть разные формулы для подсчета, только считайте не общий объем, а только тот, до какого уровня будет заполняться бак.

Для работы потребуются инструменты и приспособления:

Сварочный аппарат (лучше постоянного тока).
Электроды Ø2,5–3 мм.
Щетка по металлу.
Молоток.
Пассатижи.

Тем, кто не является профессионалом в деле сварки, проще всего сварить прямоугольный (или квадратный) бак, и вварить в него отводы для подвода и отвода воды.

Если бак будет насажен на трубу, то потребуется умение делать потолочный шов, да не какой-нибудь, а такой, чтобы через него не вытекала вода. Если в своих силах не уверены, то доверьте это дело специалисту.

Технология производства сварных металлических емкостей.

Изготовление сварных емкостей является достаточно сложным и трудоемким процессом, который состоит из нескольких этапов. На первоначальном этапе специалисты выполняют входной контроль используемых материалов и подбирают необходимую марку стали. Для стальных емкостей используются устойчивые к коррозии марки стали, толщина листов которых составляет 0,5-1 см.

На втором этапе выполняется изготовление стенок, люков, торцевых элементов и патрубков, а также опор и колодцев из металла. На следующем этапе проводится сборка емкости и антикоррозийная обработка. Последовательность технологических операций зависит от нескольких параметров, к которым относится марка стали, толщина проката и вид сварочного шва.

Особенности сварки емкостей из металла.

При помощи электронно-лучевой сварки можно сварить конические и цилиндрические оболочки, а также выполнять сварочные работы на емкостях, диаметр которых составляет до 800 см. в отличие от дуговой сварки электронно-лучевой способ позволяет уменьшить число остаточных деформаций, ширину зоны температурного воздействия и увеличить сопротивление швов. Сварка должна быть отличного качества, надежная и выполняться согласно утвержденного проекту, а контроль на каждом этапе производства гарантирует безопасность и долговечность сварных емкостей. Сварка может быть ручная, полуавтоматическая и автоматическая. При ручной сварке все работы выполняются вручную, а при полуавтоматической подача материала в зону дуги осуществляется сварочной установкой.

При автоматической сварке все работы выполняются сварочной установкой, которая представляет собой источник питания в сочетании с разными элементами для подвода в зону дуги. Применение инновационного полуавтоматического и автоматического сварочного оборудования позволяет не только сократить время выполнения работ и минимизировать затраты, но и достичь высокого качества сварных швов.

https://youtube.com/watch?v=kcZdWS0x1tk

Устройство баков из нержавейки для бани, на что обращать внимание

В современной парилке используется несколько типовых вариантов емкостей для получения кипятка. Конструкция нержавеющих баков для воды зависит от способа отбора тепла от печи, поэтому емкость выбирают, в первую очередь, с учетом особенностей строения дымохода, места установки и потребности в кипятке для моечного отделения.

В салоне чаще всего предлагают купить одну из трех моделей:

Наиболее популярный и безопасный — наставной бак, изготавливается из тонкостенной нержавейки, чаще всего в форме «чемодана». Для нагрева воды монтируется на одну из боковых стенок печки;
Насадной бак, или самовар, представляет собой цилиндрическую емкость, внутри которой врезан участок трубы дымохода печки. Тепло для воды отбирается за счет продуктов горения и дымовых газов через стенки. Выпускается из самых разных марок нержавейки;
Навесной или настенный бак, тепло отбирается из печи за счет встроенного в топку змеевика. Емкость из нержавеющей стали располагается на небольшом удалении от каменки, поэтому данная модель считается самой безопасной.

Если в первых двух случаях использование нержавеющей стали оправдано высокой температурой раскаленных стенок печи, то навесной бак из нержавейки для бани принято считать элементом декора помещения.

Поэтапная инструкция строительства накопительной емкости для воды

Как используют накопительные резервуары

Если на вашем участке серьезные проблемы с регулярным водоснабжением – обойтись без водяного накопительного бака будет очень непросто. В таких емкостях может храниться, как водопроводная, так и дождевая вода. Запасы воды могут пригодиться для организации летнего душа, а также на случай возможного пожара. Кроме того воду из резервуара используют для поливочных работ и для «банных нужд».

Есть несколько распространенных типов конструкций накопительных емкостей, чаще всего они бывают прямоугольными или круглыми.

Для того чтобы определить оптимальные в вашем случае размеры бака, необходимо четко представлять возможные потребности участка в воде за определенный период времени. Так, если вы будете использовать емкость редко, велика вероятность размножения внутри нее различных вредных организмов. Такая вероятность может быть больше в несколько раз, если резервуар не будет защищен от попадания солнечных лучей

Итак, заранее определиться с оптимальным объемом бака, – действительно очень важно

Еще один важный момент: если мы имеем дело с баком из черного металла – тогда нам никак не обойтись без покраски и грунтовки, иначе конструкция неминуемо и достаточно быстро заржавеет.

Варианты конструкции водяных баков для бани

Таблица. Конструкции водяных баков из нержавейки

Тип конструкции
Описание

Встраиваемый водяной бак

Выносной водяной бак

Натрубный водяной бак

В таблицу не включен еще один возможный вариант установки бака – сбоку печки.

Печь с боковым баком

Печь с боковым баком – фото

Источник

Поделиться новостью в соцсетях

« Предыдущая запись

Разновидности резервуаров

Устанавливаются баки для воды разной конфигурации. Способ нагрева воды также может отличаться. Выбирая емкость, следует учитывать все нюансы.

Предназначение бака для горячей воды в бане

Вместимость

Объем устанавливаемого бака зависит от количества человек, которые одновременно могут находиться в бане и использовать горячую воду. В среднем на каждого следует предусмотреть 10…20 литров кипятка (с небольшим запасом). Сегодня выпускаются резервуары объемом 50…100 л. Как правило, бак вместимостью, превышающей 100 л, устанавливать нецелесообразно.

Форма емкости может быть любой

Материал

При выборе емкости нужно учитывать, что она должна быть способной выдерживать воздействие высоких температур (до 250 градусов) в течение длительного времени.

Металлический бак для воды в бане

Не стоит пытаться сэкономить и устанавливать баки из черных металлов. Такой подход не может быть оправдан не с точки зрения эстетики, а в основном из практических соображений. От постоянного воздействия высоких температур металл со временем деформируется, на нем появятся следы коррозии. Это значительно снижает эксплуатационный ресурс емкостей и качество воды в них.

Наиболее распространенный вариант бака – конструкция из нержавеющей стали. Востребованность таких резервуаров объясняется их привлекательным внешним видом, прочностью, стойкостью к различным видам внешних воздействий, высокой скоростью прогрева, способностью долго сохранять тепло, сравнительно малым весом, гигиеничностью, высокой долговечностью и простотой ухода. Конфигурация бака может быть разной. Но стоит качественная нержавеющая сталь немало. И нужно учитывать, что сегодня предлагается много поддельной продукции, которая в скором времени заржавеет.

Не так часто, но встречаются баки, выполненные из чугуна. Появление ржавчины им не страшно. Однако нужно учитывать, что, несмотря на то, что вода в таких конструкциях не будет быстро остывать, для ее нагрева требуется больше времени. Из-за громоздкости резервуаров нужно грамотно продумать их местоположение. Сегодня не так много компаний занимаются выпуском чугунных баков, да и стоят они не очень дешево.

Покрытые эмалью емкости можно использовать, но и они не являются оптимальным вариантом. Конечно, такой материал не поддается коррозии и очень гигиеничен

Но низкая стойкость к механическим повреждениям со временем неизбежно приведет к тому, что металл с довольно тонким покрытием покроется сколами (в результате не очень осторожного обращения) и эти участки заржавеют. Устранить проблему уже не получится.

Местоположение и конструктив

Для размещения бака используются три способа: традиционный (непосредственно около топки), на дымоходе и выносной. Чем они отличаются?

Печь для бани с баком

Встроенный в печь бак

Резервуар может находиться сбоку или над топкой. Вода в нем нагревается достаточно быстро (воздействует открытый огонь). Для ее слива устанавливается шаровой кран. Конечно, такая конструкция не предполагает проведение работ по прокладке трубопровода, что экономит трудовые и материальные ресурсы. Однако пользоваться такой емкостью не слишком удобно, обычно устанавливаются бак не очень большой вместимости, да и его установка отнимает полезную площадь в парилке, которой обычно и так не очень много. Лучшее решение в малогабаритных банях – верхнее расположение бака. Так как металл будет напрямую контактировать с огнем, толщина стенок резервуара должна быть не менее 8 мм.

Бак для воды рядом с металлической топкой

Резервуар на трубе

Если высота потолка позволяет, можно установить бак на дымовую трубу. Нагрев воды осуществляется проходящими по ней горячими газами. Для упрощения процесса монтажа есть возможность приобрести емкость со встроенными коленами дымохода. Такой бак можно зафиксировать без особых усилий. При помощи прокладки трубопровода от резервуара можно провести воду в любую точку бани, для чего к нижней части емкости подсоединяется труба, обеспечивающая поступление жидкости, например, в душ. Наполнять бак, установленный таким образом, не очень просто из-за высокого расположения заливного отверстия. Лучше всего для этих целей использовать шланг, опущенный в емкость.

Резервуар на трубе

Выносная конструкция

Благодаря установке на каменку теплообменника (на дымовой трубе или непосредственно на печи) и естественной конвекции, есть возможность разместить бак в моечном отделении.

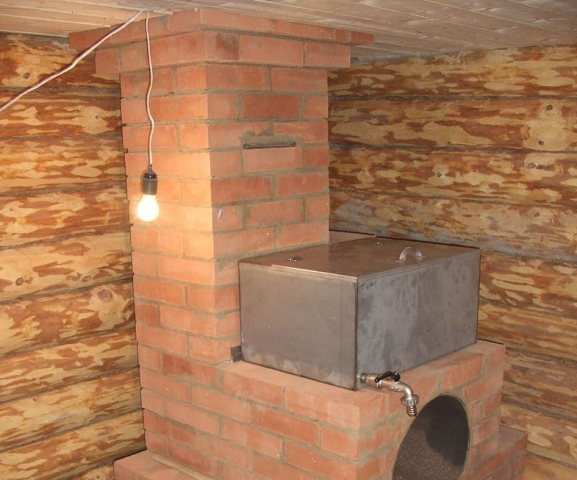

Бак для воды над кирпичной топкой

Теплообменник может быть интегрирован в печь (быть съемным или несъемным), но можно без проблем установить его и самостоятельно. Он представляет собой змеевик или емкость объемом в несколько литров с патрубками для создания контура.
