Свариваем калитку из профильной трубы? последовательность этапов- обзор +видео

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Смотрим видео:Советы и рекомендации

Размеры и стоимость

Прочность гибкого материала, надежность применения сетки-рабицы в конструкции калитки напрямую зависят от сочетания диаметра проволоки с размером ячейки. Больший диаметр стальной проволоки позволяет использовать рабицу с крупными ячейками.

Забор с калиткой

Мелкоячеистая сетка из более тонкого металла не уступает по надежности и качеству. Самый прочный материал – с максимальным содержанием металла на квадратный метр изделия: толще проволока и меньше размер ячейки – надежнее забор или калитка из рабицы.

Сетку для заборов продают рулонами, параметры которых составляют 1,5–1,8 м в высоту и 10 метров в длину.

Ограда в деревне

Розничная цена за метр рабицы из оцинкованной проволоки 1,6 мм с размером ячейки 50х50 мм составляет около 1480 руб. Такая же сетка из металла диаметром 2,8 мм и покрытием ПВХ стоит уже от 2330 руб. Если требуется прочный забор, толщину металлической проволоки берут не менее 3 мм.

Расчет материалов

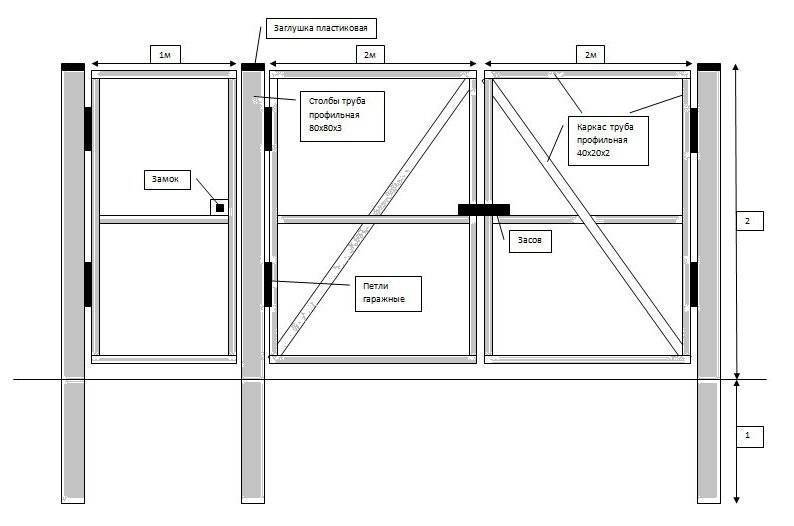

Обычно мастера рекомендуют ставить калитки стандартных размеров: 100 см в ширину и 200 см высотой. Уровень точной высоты часто подбирается произвольно с учетом высоты ворот, самого забора. Помимо этого, выделяют разные конструкции для каркаса калитки – от этого параметра зависит объем затраченного материала.

Для опор лучше выбирать металлические профили с сечением квадрат 60×60 мм, в длину не менее 2 м. Можно вместо профилей поставить трубы с равным диаметром. Дополнительный вариант брус, но у дерева высокие риски гниения, ему необходимо проведение в скором времени ремонтных работ.

Металлический профиль требуется для перекладин, размер 40×20 мм, 2 мм в толщину. Идеально, когда длина профиля равняется длине пролета, но в реальности это редкое совпадение, поэтому потребуется спиливать лишний размер.

Расчет материалов

Когда высота будущей конструкции превышает 2 м, то делают 2 ряда перекладин. Если больше – нужен дополнительный ряд для надежности и прочности.

Листы профнастила берут 0,5 мм в толщину, высота волны около 20 мм. Это поможет забору успешно противостоять сильным порывам ветра. Листы ставятся не встык, а обязательно с нахлестом в волну.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

невысокую цену;
высокую прочность при легком весе;
возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

Изучаем материалы: особенности разных вариаций калиток

Дерево, рабица, профильная труба, ковка – на каком материале остановиться? Чтобы в последующем не пожалеть о своем выборе, рекомендуем ознакомиться с главными особенностями всех четырех вариаций изделия.

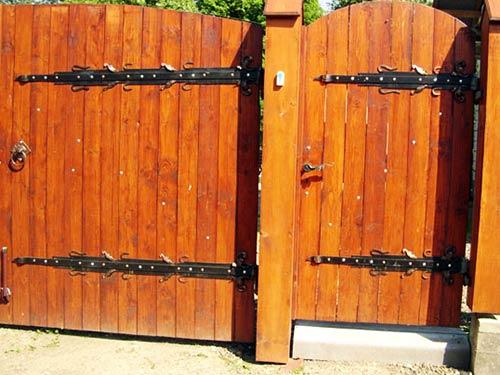

Из дерева. Этот природный материал отлично подходит для калитки загородного дома благодаря целому спектру своих преимуществ: высокая прочность, длительный срок службы, широкая вариативность внешнего вида. При этом нужно помнить, что дерево пожароопасно.

Калитка из дерева

Из рабицы. Сетка – экономически доступный материал, который не требует тщательного ухода и отличается длительным сроком службы. Рабица устойчива к коррозии, солнечным лучам и температурным перепадам

Но принимайте во внимание, что рабица дает возможность свободно просматривать приусадебный участок

Калитка из сетки рабицы

Из профильной трубы. Легкая конструкция с основой из профильных труб – практичный вариант, который благодаря своей универсальности впишется в любой экстерьер. Главное преимущество – сочетание низкой цены и высоких декоративных качеств.

Калитка из профильной трубы

Кованые

Такие калитки очень эффектны – они выделяются своим незаурядным внешним видом и привлекают внимание к дому. Кованая конструкция прочна, не боится осадков и нетребовательна в уходе, поэтому не вызывает хлопот в эксплуатации

Единственный минус – высокая стоимость.

Кованая калитка

А теперь разберемся, как правильно сооружать такие калитки своими руками.

Фиксирование перекладин

Если не планируется задействование в работе аппарата для сварки, то самый удобный метод крепления горизонтальных перекладин к вертикальным – это болты. В местах креплений сначала дрелью проделываются отверстия необходимого размера. Перекладины кладут, чтобы широкой частью они касались до столбов.

Фиксирование

Перекладины кладут в несколько этапов:

Верхняя, нижняя на расстоянии 20-30 см от верхнего, нижнего края расчетной позиции профлиста.
Центральная – ставится, когда этого требует конструкция, только при высоте забора больше 2 м. Располагается она в середине, перпендикулярно опорам.

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

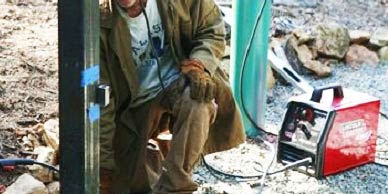

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.
