Трубогиб для круглой трубы своими руками: 6 инструкций как сделать, чертежи + видео

Дорновый трубогиб

Своими руками дорновый трубогиб собрать довольно сложно. Самодельный станок не обеспечит качество готового изделия, сравнимое с заводским. Его не рекомендуется применять при гибке труб для несущих конструкций. Помимо массивной рамы, мастеру необходимо будет изготовить следующие детали:

роликовую матрицу под несколько рабочих диаметров;
передний прижим под гибочную матрицу;
направляющую;
оправку для дорна в виде прутка из качественной стали;
зажим (цанговый) для фиксации оправки.

Originally posted 2018-04-18 12:23:40.

Арбалетный трубогиб

Подобный трубогиб напоминает арбалет и по этой причине именно так и называется. Рама предназначена быть основой конструкции. Она собирается из швеллера и уголка, соединение выполняется сваркой. Изнутри каркаса располагается пара подвижных вальцев, где устанавливается домкрат. Его башмак создает давление на трубу с последующим сгибанием. Эти станки, оснащенные прижимным башмаком и подвижными вальцами, предназначаются для сгибания труб с круглым сечением. Если используется изделие другой формы, например, профиль, то вполне вероятно произойдет деформация в момент гибки трубы.

Намоточный вид

Для сгибания круглых заготовок применяется трубогиб гидравлического типа. Устройство обустраивается прочным шкивом, а к точке сгиба устанавливается изделие. Для закрепления шкива делается мощная станина, основание которой оснащено штоком. Этот механизм действует за счет домкрата. С помощью гидравлирующего инструмента на штоке производится сильное давление, которое поступает на рычаг, а затем на шкив, на него и наматывается труба. По периметру шкива находятся отверстия, с которыми соединяется вращающийся рычаг.

Для самодельного механического трубогиба можно применить реечный домкрат. Но надо понимать, что работая с таким приспособлением, следует приложить большое физическое усилие.

Как самостоятельно сделать прокатный трубогиб

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

Для изготовления такого устройства необходимо:

выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;

Шаг 2: изготовление корпуса винтового механизма

подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

Шаг 3: создание винта со стандартной нарезной резьбой

все детали скрепить между собой при помощи сварочного аппарата;
полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;

Шаг 4: изготовление поворотной ручки центрального ведущего ролика

монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

Шаг 5: сборка всех деталей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.

Как работает трубогиб

Центральная часть заготовки продолжает подниматься, труба охватывает поверхность пуансона, изгибаясь с заданным радиусом. При достаточном ходе штока, можно согнуть трубу под углом в 90 без особых усилий.

Такой трубогиб может работать как в вертикальном, так и в горизонтальном положении. Но во втором случае необходимо несколько изменить конструкцию самого домкрата.

Простота конструкции самодельного трубогиба позволяет сделать его как в домашних условиях, так и в слесарной мастерской. Купить придется только гидравлический домкрат. По сравнению со стоимостью промышленного станка, затраты будут на порядок ниже. Даже при не слишком частом использовании инструмента, он окупится очень быстро.

Варианты трансформации трубогибов

Инструмент ручного типа может подвергаться трансформациям. Разделяют 3 варианта таких модификаций:

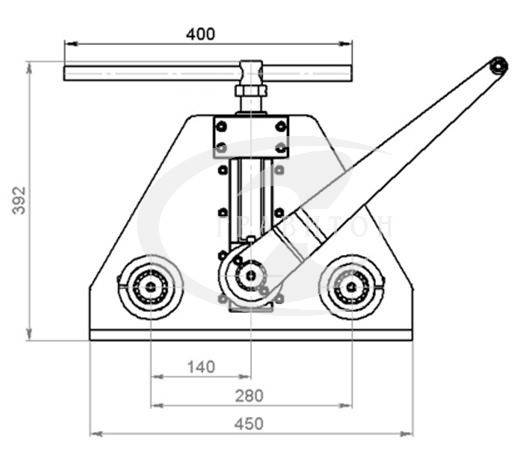

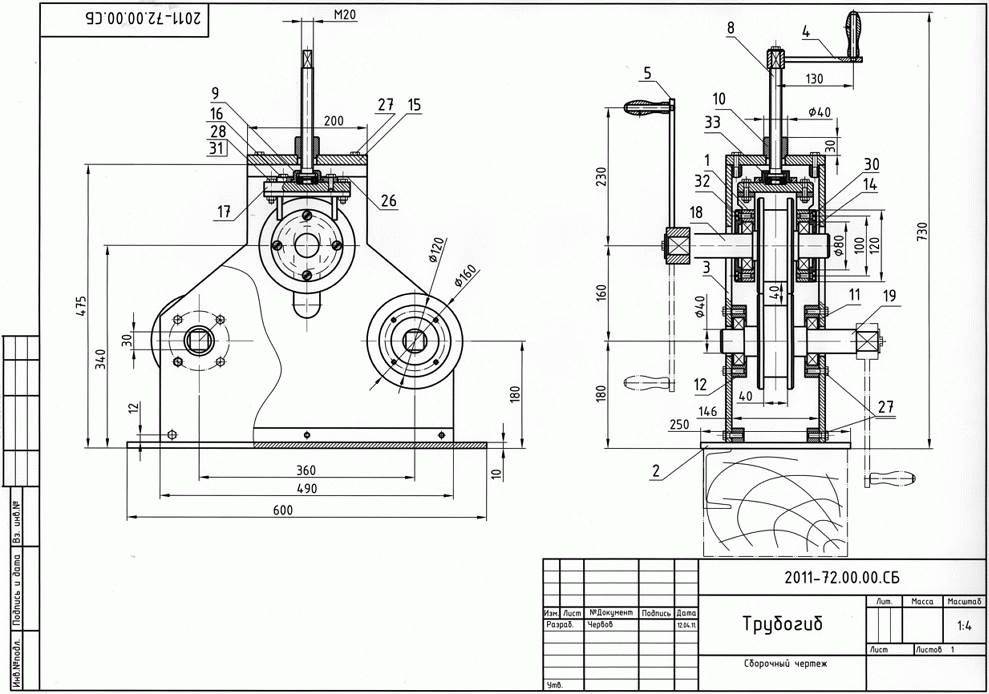

Схема сборки трубогиба.

Изменить модель помогут 2 помощника, один из которых будет занят протягиванием трубы, тем самым задействовав лебедку. Другой будет ее толкать. Работа может проводиться самостоятельно, без привлечения других людей, для чего устройство соединяется с двигателем, который имеет мотор-редуктор. Цепная передача приводит колесики в движение.
Применение неодинаковых по диаметру труб дает основание для замены верхних роликов агрегатом, который есть у каждого автомобиля. Такой трубогиб из домкрата способствует установлению нужных показателей давления и регулировки по высоте.
Соорудив подобное устройство, состоящее из двигателя и приспособления для поднятия автомобиля, можно приобрести ценный прибор, с помощью которого делаются заготовки из профильных труб.

Изготовить трубогиб своими руками можно разными способами. При выборе стоит учесть собственные ресурсы и цели.

Необходимость использования и стоимость промышленных трубогибов

Решая, как согнуть профильную трубу, неопытные мастера нередко прибегают к ручному механическому сгибанию, для чего используются примитивные конструкции в виде опорных штырей, забитых в бетонную плиту, по лекалу которых сгибается труба.

Однако данный способ имеет ряд существенных недостатков, основной из которых трудоемкость: профиль имеет повышенную прочность за счет наличия ребер жесткости — крайне сложно выполнить изгиб полагаясь лишь на физическую силу. Отметим, что прочность профиля уменьшается из-за ручной гибки, поскольку она сопровождается прикладыванием неравномерных усилий, что приводит к увеличению внутреннего напряжения в материале.

На строительном рынке представлено большое количество устройств для гибки профиля, однако они имеют непомерную стоимость, что не позволяет приобретать такие агрегаты для использования в домашних условиях. В качестве примера приводим среднюю цену на модели станков от лидирующей компании на рынке — фирмы TV:

ручной трубогиб TV-2 -12 тыс. рублей;
трубогиб электрический роликовый профилегиб TV-4 — 30 тыс;
трубогиб электрический роликовый профилегиб TV-10 (двухсторонний) — 76 тыс.

Чтобы изготовить ручной станок в домашних условиях вам потребуется затратить на комплектующие материалы около 3-5 тысяч, при этом по эффективности он не будет уступать изделиям промышленного производства.

Делаем простой трубогиб своими руками

Предлагаем вашему вниманию инструкцию, следуя которой можно сделать ручной трубогиб профильной трубы своими руками. Изготовленный станок позволяет выполнять сгибание профиля сечением от 10*10 до 25*25 мм под углом 0-180 градусов.

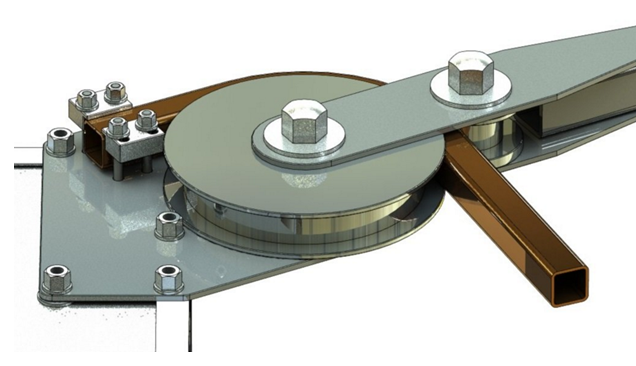

Внешний вид изготавливаемого инструмента

Это простейшая конструкция ручного трубогиба, для изготовления которого вам потребуются следующие материалы:

крепежная планка с отверстием 30 мм в диаметре и 4-ма посадочными гнездами под шпильки М6;
ручка для вращения, в качестве которой можно использовать использовать усиленный толстостенный квадратный профиль;
большой ролик диаметром 173 мм;
малый ролик диаметром 65 мм;
ось для вращения роликов диаметром 30 мм и высотой 61 мм, с резьбой М14 на торцевой части;
шайба С16 и гайка М16.

Крепежная планка под станок для гибки профильной трубы изготавливается из листового металла толщиной не менее 7 мм. В ней необходимо высверлить отверстия под установку оси вращения ролика и установку шпилек М6 (диаметр гнезд 8 мм), также на планке высверливаются отверстия под фиксирующие болты.

Схема крепежной планки

Ручка (рычаг) для прикладывания усилия на изгиб выполняется из квадратного профиля сечением 36*36 мм (толщина стенки 4 мм, к внутреннему торцу которого привариваются две пластины с отверстиями 30 мм под болты фиксации роликов. Учитывайте, что от длины ручки непосредственно зависит КПД работы. Впоследствии ее можно будет удлинить с помощью вставленного внутрь профиля лома.

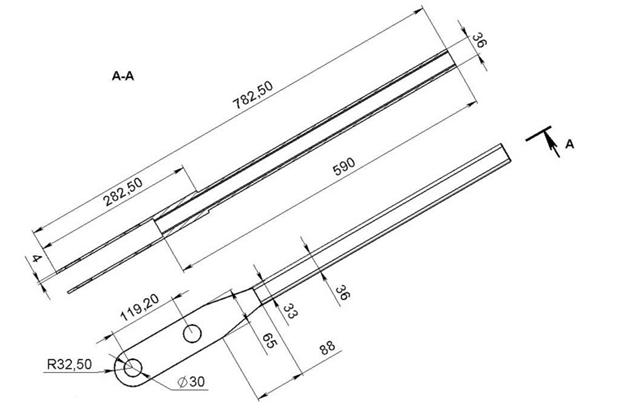

Схема ручки трубогиба

Самодельный трубогиб для профильной трубы изготавливается по следующему алгоритму:

На слесарном верстаке с помощью болтов М8 фиксируется крепежная планка. Верстак либо стол, на котором устанавливается приспособление, должен быть хорошо закреплен на полу во избежание сдвигов в процессе сгибания профиля.
Между пластинами ручки размещается большой ролик, который насаживается на продетую в отверстие крепежную планку ось вращения и зажимается гайкой.
Устанавливается и фиксируется ось малого ролика.
В посадочных гнездах пластины крепятся шпильки М6, которые будут фиксировать крайнюю часть профиля в процессе изгиба. На шпильки устанавливаются крепежные пластины, подобранные в соответствии с размером профиля.

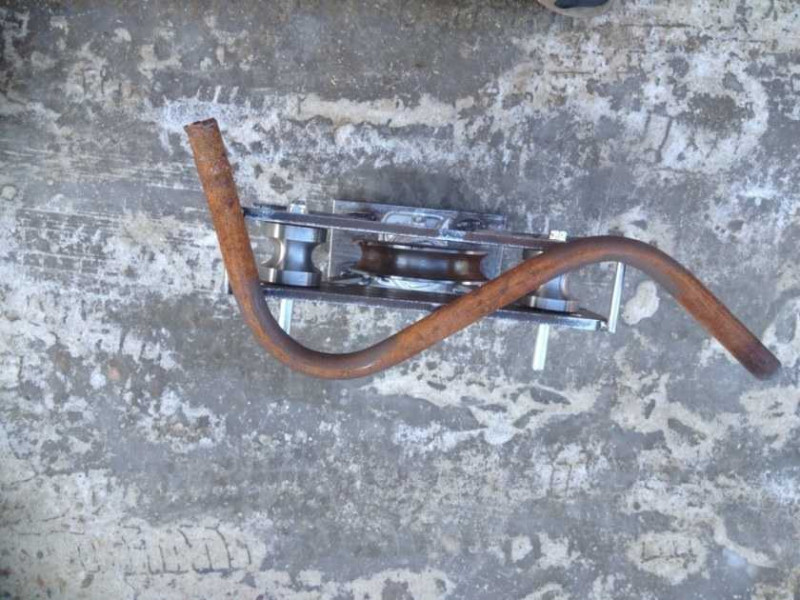

Трубогиб в работе

Как согнуть профильную трубу изготовленным приспособлением? Ручка трубогиба отводится в крайнее левое положение так, чтобы между крепежными пластинами и отверстием между роликами соблюдалась прямая ось. В посадочное гнездо вводится профильная труба и рычаг станка поворачивается до тех пор, пока изгиб не получит требуемый угол.

Альтернативные варианты

Как уже было сказано, предложенная схема с тремя валиками одна из самых удачных, поскольку сочетает достаточную простоту и эффективность. Однако предлагаем Вам еще несколько схем и чертежей ручных трубогибов.

Самый простой трубогиб шаблонного типа пригоден для использования всего несколько раз. Хотя, конечно, это зависит от выбранных материалов. Принцип работы понятен по фото: на краю верстака закрепляется вырезанный из дерева или другого материала шаблон, по которому с помощью примитивного прижимного механизма «обкатывается» труба. Желательно выполнять работы с нагревом, поскольку в холодном состоянии даже тонкостенную трубу изогнуть не так-то просто.

Возможен также разборной шаблон из крюков.

Применив простое тяговое устройство – например, лебедку – можно снизить уровень затрат ручного труда и выполнить изгиб труб большего диаметра.

Если планируется использовать два ролика – основной и прижимной – можно воспользоваться чертежом механизма, представленным ниже. Что интересно, для медных труб и проката из мягких сплавов удобнее использовать деревянные ролики.

Направляющие проточки роликов должны соответствовать диаметру и сечению изгибаемой трубы.

Пример такого механизма, где в роли неподвижного ролика выступает прямоугольный шаблон со скругленным углом, а приводом является рычаг.

Что интересно, при использовании роликов – неподвижного и обжимного – со спиральным профилем можно получить не просто загнутую трубу, а спираль из трубы. Это будет особенно полезно для тех, кто хочет самостоятельно сделать змеевик для самогонного аппарата

Классификация

По принципу работы трубогибы бывают:

Рычажные. Состоят из верстака и станины. Работают за счёт применения силы человека и усилия, увеличиваемого рычагом определённой длины.
Арбалетные. Конструктивно состоят из пуансона, роликов, Т-образной рамы, гидравлического цилиндра. Усилие передаётся через гидроцилиндр.
Роликовые. Состоят из рамы, закреплённых на ней роликов, ручного поворотного привода или электрического двигателя, редуктора.
Дорновые. Профессиональные станки со сложной конструкцией, оснащённые большим количеством настроек. Позволяют гнуть заготовки с высокой точностью, создавать формы любой сложности.

Ручной рычажный трубогиб

Если вам нет надобности в таком сложном устройстве, а требуется только согнуть стальную круглую трубу небольшого размера, то можно сделать простой рычажный механизм. Он предназначен для гибки труб с тонкими стенами.

Смотрите видео инструкцию по изготовлению.

ТРУБОГИБ ДЛЯ КРУГЛОЙ ТРУБЫ

Смотрите это видео на YouTube

Мы тоже решили попробовать собрать этот трубогиб своими руками. Нам потребуется: вал с круглым профилем, прижимной ролик, металлический лист на 8 для станины, шпильки, гайки.

Кто-то может сделать данное устройство на глаз, но лучше подготовить чертёж трубогиба или найти подходящий вариант в интернете. Мы решили работать по чертежу.

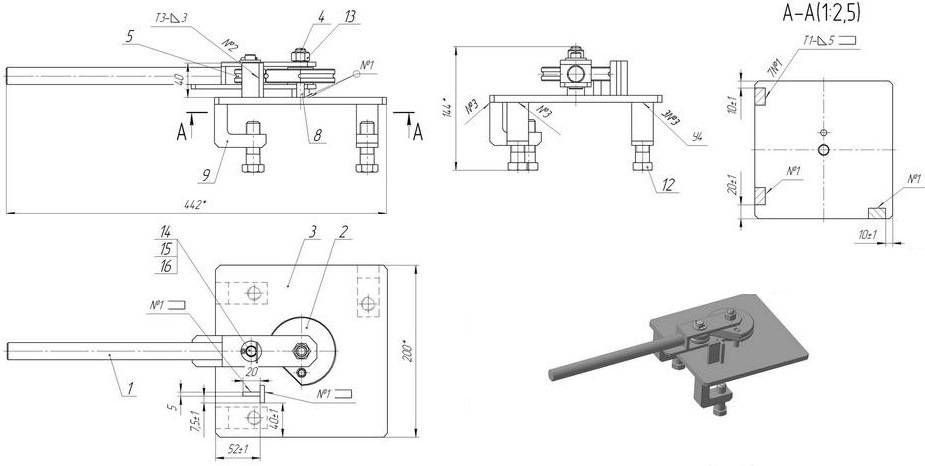

Чертёж рычажного трубогибаЧертёж вилки рычага

Приступаем к изготовлению:

Делаем заготовки для вилки. Размер вилки зависит от расстояния между колёсами, точнее от посадочного места трубы, оно должно равняться её диаметру плюс 1–2 мм. Вырезаем из металлического листа и шлифуем:
станину и крышку для вала;
упор для станины и небольшую подставку для крышки;
две прямоугольных пластины, по краям которых делаем отверстия под шпильки.

Нарезаем заготовки

В крышке и станине проделываем отверстия для крепления вала.

Проделываем отверстияГотовые заготовки

Закрепляем упор в тисках, привариваем к его середине станину, а к верху подставку под крышку, шлифуем швы.

Свариваем детали

Продеваем шпильку в отверстие станицы, одеваем вал и сверху накрываем крышкой из металлического листа. С обеих сторон закручиваем гайки.

Устанавливаем вал

Крышку крепим к подставке болтами.

Крепим крышку

С обеих сторон на гайки прикручиваем две прямоугольные заготовки.

Монтируем прямоугольные заготовки

Сверху, между этими пластинами, размещаем ролик, который закрепляем при помощи шпильки и гаек.

Устанавливаем ролик

Две пластины вилки свариваем, разместив между ними заготовку из швеллера.

Свариваем вилку

Прикручиваем ручку из куска металлического профиля.

Подсоединяем ручку

Ну вот, рычажный трубогиб готов, оказалось, что сделать его самостоятельно под силу практически любому домашнему мастеру.

Основная информация о трубогибах

Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.

Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

Устройство трубогиба с башмаками для различных углов сгибания труб

Изготовление трубогиба из домкрата: особенности, инструменты, этапы работы

Для того, чтобы смастерить гибочный станок, необходимо подготовить домкрат гидравлического типа, швеллер, 2 колесика, башмак и пластины из металла. Теперь следует выполнить такие действия:

Определив высоту домкрата, сварить швеллер – конструкция должна иметь вид прямоугольника;
Установить агрегат на плоскость и зафиксировать пластинами;
Подыскать ролики нужного размера. Это требуется для плотного обхвата трубы. Неплохо иметь запас роликов для гибки заготовок разного сечения и диаметра;

Для того чтобы самодельный трубогиб из домкрата получился правильным, дополнительно понадобятся следующие компоненты

цементный раствор;
обрезки труб с толстыми стенками или швеллеров;
несколько пар колесиков;
лебедка;
плита бетонная;
перемычка из металла;
мотор-редуктор;
двигатель;
домкрат гидравлический, выдерживающий нагрузку 2-5 тонн.

Теперь можно приступать к изготовлению оборудования для гибки труб своими руками. Этапы работ:

к сваренной под высоту агрегата раме крепятся 4 стойки;
на стойки укладываются балочные детали формой буквы «П»;
в балках высверливаются пазы для упорных элементов в верхнем ряду;
по той же схеме высверливаются проемы для регулировки радиуса сгибания;
домкрат фиксируется своими руками на раму посредством пластин и болтов, но с учетом легкого демонтажа для использования в других целях.

Осталось изготовить «грибок», представляющий сменную деталь трубогиба, помещаемую сверху. Радиус детали должен совпадать с данными загибов и лучше всего изготовить своими руками несколько данных элементов. Вообще, их должно быть как минимум три: маленький, средний, большой. Сделать их просто и легко своими руками: купить трубу с углом изгиба в 90 градусов – именно этот диаметр и соответствует размеру области, которая показана для изгиба. Остальное можно отрезать.

Теперь нужно разрезать подготовленный гиб продольно пополам. К нижней части (прямо посередине) приваривается отрезок трубы 3-4 см длиной, причем размер поперечника должен быть таким, чтобы в него можно было легко вставить движимую деталь домкрата. Боковые косынки поспособствуют усилению конструкции. Теперь у вас есть станок для гибки труб своими руками, и его уже можно использовать для работы.

Гидравлический трубогиб

Работает на основе гидравлического привода, формирующего требуемое усилие. Подойдёт любой домкрат для автомобиля. Для монтажа рамы используются швеллеры. Гибка производится на двух упорах, смонтированных строго симметрично. Можно сделать инструмент с возможностью регулировки положения упоров.

На шток домкрата монтируется сменная оснастка. Профиль последний должен совпадать с диаметром дуги наружного сечения трубы. Чем больше дистанция между упорами рамы, тем шире выходит изгиб.

Если планируется гибка деталей большого сечения, их лучше фиксировать болтами. Это позволит избежать риска травмирования, если заготовка соскочит с инструмента.

Как изготовить простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.

Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.

Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

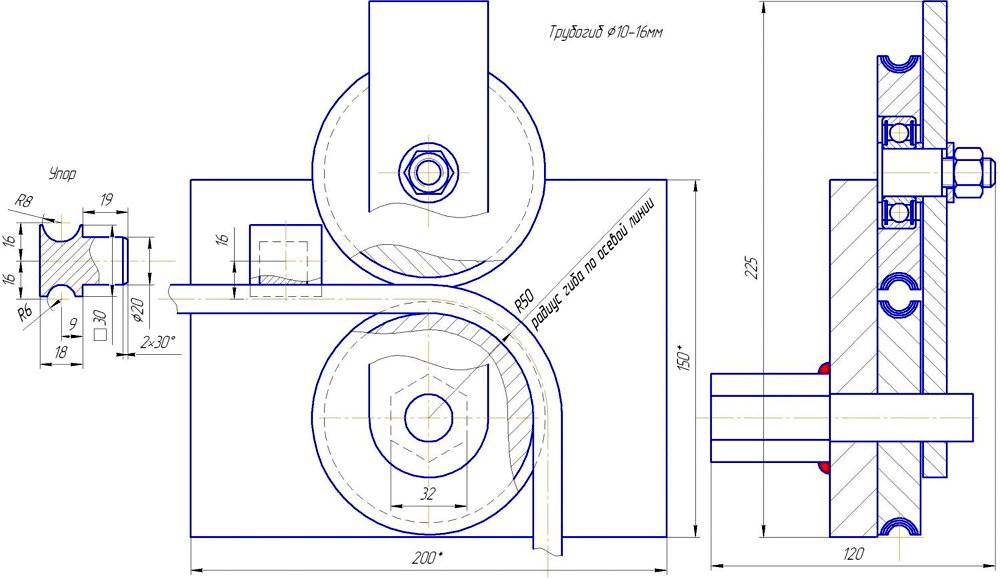

Чертеж с размерами для изготовления трубогиба своими руками

Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Один из вариантов применения согнутого профиля — обустройство теплицы

Инструменты для изгиба труб, сделанные своими руками

Поскольку изготовить самодельное приспособление для гибки труб можно и из подручных, и б/у комплектующих, стоимость такого инструмента будет довольно низкой(подробнее: «Как сделать самодельный трубогиб – оптимальные способы»). Причем для изготовления самых простых трубогибов для круглой трубы своими руками чертежи не требуются. Для примера рассмотрим довольно простую конструкцию данного приспособления.

Основой для него будет служить плита из бетона, в которой были предварительно просверлены отверстия, а в них вбили штыри из металла, диаметром в 1″. Эти элементы нужно разместить с удалением не более 50 см друг от друга.

Какие нужны материалы и нюансы конструкций

Чтобы разобраться с тем, как изготовить трубогиб для круглой трубы из подручных материалов своими руками, необходимо в первую очередь понять основные принципы его работы.

Как правило, станки функционируют на основе вальцовки или прокатки. Это позволяет свести к минимуму вероятность излома или повреждения трубы.

Деформирование профтруб на тубогибочном станке подобного рода осуществляется достаточно просто. Деталь вставляется между роликами и поворачивается ручка. В результате несложных действий можно получить изгиб заданных параметров.

Если же необходимо работать с более прочными материалами, например, арматурой, тогда понадобится трубогиб электрический с электроприводом. Данное оборудование с легкостью справится практически с любыми задачами.

Составные элементы трубогиба.

В сборке самого простого инструмента потребуется следующий набор деталей:

домкрат;
профили из металла;
высокопрочные пружины;
три вала;
приводная цепь;
некоторые дополнительные детали.

Процесс изгиба на таком станке выгладит достаточно просто. Труба укладывается на боковые валы, а третий опускается сверху, обеспечивая необходимую нагрузку. Затем следует покрутить ручку, приводящую с помощью цепи валы в движение.

Сооружение простейшего шаблонного трубогиба

Такой вариант станка делается даже из дерева. Ручной трубогиб может обходиться и без прижимного ролика, а если такой и установится, то будет предназначаться для тонкостенных труб. Основной материал — это прочная доска с толщиной более диаметра изгибаемого изделия. К примеру, сечение трубы: 30 мм, значит, материал подбирается на толщину 40 мм.

В процессе работы может происходить соскакивание заготовки, поэтому для удобства сгибания, на торце выполняется профилирование шаблона. Для таких целей изготавливается некий желоб из дерева. Берутся две доски, и вырезается по одной грани на каждой. Чтобы не сталкиваться с ошибками в процессе сборки, рекомендуется предварительно сделать чертеж.

Если для сгиба изделия будет применяться именно ручной трубогиб, то шаблон закрепляется на прочное основание. Упор монтируется с левой стороны (для правшей). Между упором и лекалом пропускается труба и осуществляется сгибание до той степени, пока изделие не приобретет требуемый радиус. Работать надо с большой аккуратностью, потому что материал может соскочить с шаблона.

Для чего используют трубогибы?

Профильные трубы, имеющие различные разрезы, считаются сегодня наиболее востребованными металлическими изделиями и используются при сооружении теплиц, навесов, гаражей, для создания ограждений, во время прокладки трубопровода и так далее. И при изготовлении большинства этих изделий трубы необходимо сгибать под тем или иным углом, а без специального оборудования с этим никак не справиться.

Итак, трубогиб – это специальное устройство, посредством которого в большинстве случаев и сгибаются трубы, причем угол изгиба может быть разным (в пределах 0-180 градусов). Привод современного трубогиба зачастую электромеханический или же гидравлический.

Сфера применения трубогиба достаточно широка – его можно встретить на строительных площадках, при создании отопительных/водопроводных сетей, на промышленных объектах, проч. Трубогиб, изготовленный собственноручно – это незаменимая вещь в хозяйстве, которая может быть использована для самых разных работ. Если вы, к примеру, намерены своими руками установить кондиционер, оборудовать вентиляционную или отопительную систему, то обойтись без данного агрегата будет непросто.

Виды трубогибов

С помощью ручного трубогиба можно сгибать кольца и дуги. Подобный аппарат весит относительно немного (порядка 65 кг), благодаря чему его можно транспортировать к месту работ при небольших металлоконструкциях (тех же теплицах, воротах, навесах). Вот основные характеристики материалов, которые могут обрабатываться ручным приспособлением: круглая труба с сечением 3 сантиметра, квадратная – 4х4 сантиметра, прут – 1,6 сантиметра, полоска – 4х1 сантиметр и, наконец, квадрат – 1,6х1,6 сантиметра.

Благодаря разного рода оправкам, диапазон обрабатываемых изделий может быть расширен, а трубогиб, в свою очередь, может быть превращен в профилегиб. Стоимость ручного инструмента такова, что его можно приобрести либо изготовить собственноручно даже для незначительных производств.

Что же касается электрических трубогибов, то их используют в промышленных масштабах при работе с изделиями различного сечения. Подобные агрегаты очень производительны, что обуславливается, в первую очередь, дополнительными функциями, среди которых вращение вальцов сразу в двух направлениях, применение ножных педалей, регулировка при помощи панели управления.

К возможностям электрических трубогибов можно отнести гибку дуг из квадратных (8х4 сантиметра) и круглых (3 сантиметра) труб. С целью соответствия конфигурации сечения и диаметру изделий приборы оборудуются специальными сменными оправками под каждый конкретный случай.

Более современным считается гидравлический ручной трубогиб, сила которого такова, что позволяет обрабатывать достаточно крупные изделия из стали. Именно такой вариант желательно использовать для водо- или газопроводов. У данного трубогиба привод оборудуется специальной гидравлической установкой, которая и отличает его от обычного прибора (труд оператора заметно облегчается).

Гидравлические приспособления могут быть сразу нескольких типов и могут применяться для различных труб и арматур. Так, переносной трубогиб (ТПГ) может применяться для цельных стальных труб, а также для круглого проката (речь идет о бульдозерном методе, когда трубы не заполняются песком или другими наполнителями). Существует также ручной агрегат (РГУ), с помощью которого изгибают водо- и газопроводные трубы, арматуру или, опять же, стальной прокат.
