Трубогиб для круглой трубы своими руками

Правила эксплуатации

Чтобы правильно самодельное приспособление выполняло свои функции, необходимо придерживаться нескольких простых правил эксплуатации:

при использовании сварной трубы с прямым сварочным швом, шов следует располагать в стороны изгиба;
для того чтобы согнуть трубу большего диаметра, рекомендуется проводить работы как минимум вдвоем;
ежедневно проводить осмотр оборудования, различных оправок, дополнительной оснастки, чтобы не было раскрученных гаек на болтах, трещин на сварке или других визуальных дефектов на рабочих поверхностях;
периодически производить смазку подшипников, цепей и других вращающихся и трущихся деталей и механизмов, с применением качественной смазки.

Техника безопасности

При проведении производственных работ на станках по деформации круглой и профильной трубной заготовки из черного и нержавеющего металла, следует соблюдать элементарные правила техники безопасности:

Все работы проводятся с применением средств индивидуальной защиты (рукавицы или перчатки, очки, специальная одежда).
Работы, связанные с деформацией трубы большого диаметра, должны производиться только с напарником.
Рабочее место должно находиться в чистоте. Не должно быть мятен масла, лишних предметов возле станка, прочего мусора и тому подобное.
Все ручные трубогибы для круглой трубы и профильной заготовки должны очень жестко крепиться на неподвижной поверхности, чтобы избежать травматических ситуаций во время проведения производственных работ.

Каждый домашний мастер вправе самостоятельно выбирать размер, вид привода и максимальную производительность своего станка.

Самодельные приспособления для гибки труб

Невысокую стоимость подобных устройств обусловливает то, что создавать конструкцию можно, используя б/у запчасти от различной техники и подручные материалы. Причём в некоторых случаях для изготовления трубогиба для круглой трубы своими руками чертежи могут вообще не потребоваться. Лучшей иллюстрацией этого тезиса будет нижеприведенный пример устройства ручного типа.

Его основу составляет бетонная плита. В ней высверливаются отверстия, в которые вколачиваются одно дюймовые металлические штыри (речь идёт об их диаметре).

Зафиксировав между штырями один конец трубы, можно приступать к ручной гибке, оказывая давление на другой её конец. После обретения требуемой формы, оставьте её в напряжённом состоянии. А чтобы изделие не вернулось в исходное состояние, проденьте в оба противоположных отверстия по металлическому штырю и приварите к ним временную перемычку.

Всё интуитивно понятно и, как видим, для изготовления самодельного трубогиба для круглой трубы чертеж не потребовался. Конечно, выше описана самая примитивная конструкция. Своими руками можно создать и более сложные изделия. Коротко остановимся на некоторых из них.

Простейший шаблонный ручной трубогиб

Способ – обкатка. Материал – дерево. Привод – ручной.
Из дерева изготавливается шаблон. На чертеже и в реальном исполнении его форма должна соответствовать требуемому радиусу изгиба, а толщина превышать диаметр трубы. Удобству проведения работ будет способствовать профилирование торца шаблона. Создать необходимый профиль можно, использовав 2 доски с линией распила, скошенной внутрь.

Шаблон крепится к неподвижному основанию. С одного бока к этому же основанию прикручивается упор и прикладывается труба. Если рычаг недостаточен, увеличить его можно куском арматуры. Гнуть следует медленно, так, чтобы не допустить соскальзывания трубы с шаблона.

Причислить такой самодельный ручной инструмент к категории высокотехнологичного оборудования тоже невозможно. Однако и он имеет право на жизнь, особенно если необходимо согнуть трубу с большим диаметром изгиба своими руками с наименьшими затратами.

Шаблон для гибки труб необходимо неподвижно закреплять на основании

Стальной обкаточный трубогиб

Среди самодельных устройств такое приспособление получило наибольшее распространение. В качестве заготовок служат б/у шкивы от двигателя. Впрочем, некоторые домашние мастера заказывают такие детали у знакомого токаря или набирают из шайб с различным диаметром. И в этом случае можно обойтись без чертежа трубогиба для круглой трубы, но лучше всё-таки его сделать. Хотя бы для того, чтобы указать токарю размеры требуемой детали.

Созданный своими руками стальной обкаточный трубогиб можно увидеть в гараже или сарае, практически, каждого мастеровитого хозяина дома. Устройства данного типа пригодны для работы с сантехническими трубами всех ходовых размеров. Рычаг можно усилить путём его удлинения до любых разумных пределов.

Ручной станок намоточного типа.

По конструкции он схож с предыдущим изделием. Однако намоточный трубогиб предоставляет возможность изогнуть заготовку в кольцо. С помощью иных вариантов приспособления сделать это сложно. Чертёж устройства вы без труда отыщите во Всемирной Паутине

При его изучении обратите внимание на то, что щеки шаблонного шкива съёмные. Такое конструктивное исполнение позволяет вытащить заготовку, замкнутую в окружность

Способы изгиба трубы

Трубогиб может иметь один из способов для изгиба трубной заготовки. Это обкатка, намотка, арбалетный способ, вальцовка и прокатка.

Обкатка

При этом способе применяются два изгибающих ролика, где один закреплен неподвижно, а второй непосредственно используется для изгиба трубы.

Один конец заготовки закрепляется к неподвижному ролику винтом, а при помощи второго конца и длинного рычага производится изгиб трубы на определенный угол. Чем длиннее рычаг, тем большее усилие можно создать и облегчить процесс деформации.

На основание устанавливаются два уголка сечением 50х50 мм и длиной 400-500 мм, имеющие отверстия для крепления. Можно использовать уголок других размеров и сечений. На них крепится швеллер, имеющий паз посередине, по которому передвигается прижим.

Намотка

В этом устройстве применяется три ролика, два из которых небольшого диаметра, а третий большого размера. Два маленьких являются прижимными, на большем крепится замок для зажима трубной заготовки и рычаг для ручного привода, при помощи которого осуществляется сам процесс изгиба.

Арбалетный способ

Трубогиб арбалетного типа на самом деле похож на арбалет. Изготовление такого станка требуют достаточно много материала, такие как швеллер и уголок 75. Из этого профиля сваривается станина и сверху крепятся два ролика, участвующие в производственном процессе. На шток домкрата устанавливается так называемый башмак, с помощью которого заготовка принимает профиль определенного диаметра, желаемого для готового изделия. Такой трубогиб лучше использовать в производстве одинаковых гнутых изделий в большом количестве.

Вальцовка и прокатка

Для производства гнутых изделий из трубы методом вальцовки и прокатки требуется более серьезное оборудование, чем для вышеизложенных способов.

Для того чтобы изготовить вальцовочный станок потребуется три ролика, один из которых будет перемещаться по вертикали, прижимая заготовку, а остальные два останутся неподвижными.

Приводной ролик будет верхний, привод самый простой — ручной, но по возможности можно поставить мотор-редуктор с вращением выходного вала до 100 оборотов в минуту. Такой скорости будет достаточно. Конечная продукция должна иметь идеальную и одинаковую форму.

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

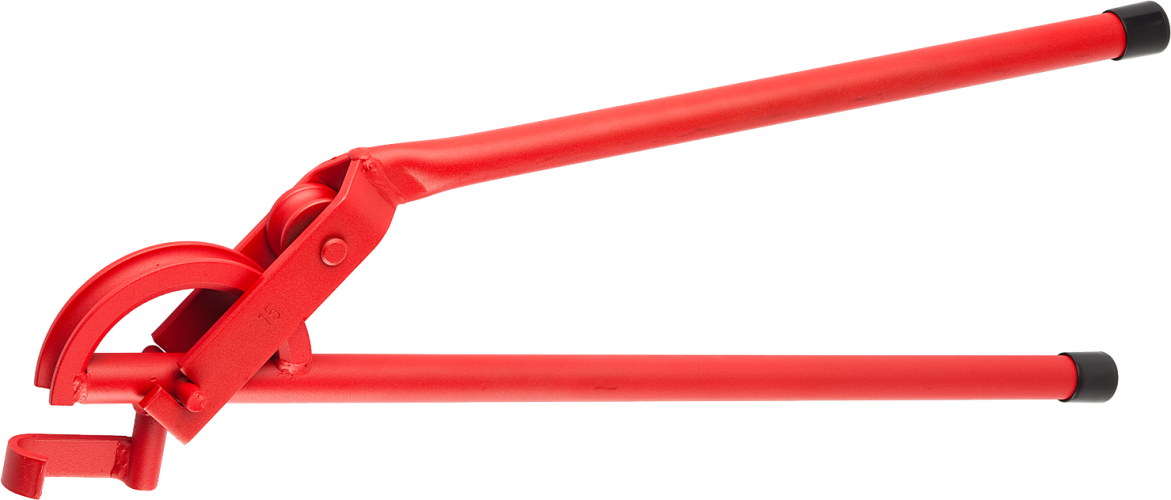

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Инструкция по изготовлению станка

Как сделать трубогиб своими руками в домашних условиях качественно и правильно? Сначала необходимо спроектировать размеры, чертежи и схемы будущего приспособления. Все работы для создания практичного станка заключаются из нескольких этапов.

Станок

Подготовка. На этой стадии, кроме создания чертежа, потребуется запастись материалами и инструментарием. Уголок из металла нужен для изготовления каркасной основы станка. Также вполне подойдут для этой цели обрезки квадратной трубы. Три вала на подшипниках можно купить в готовом виде или сконструировать самостоятельно. Не стоит забывать и о крепежных деталях (гайках, болтах, шпонках, штангах). Из инструментов потребуются: «болгарка», сварочный аппарат, набор отверток, ключей, молоток, измерительные приспособления.
Изготовление каркаса. Здесь необходимо учитывать высоту готового остова, в идеале она должна быть чуть выше пояса работника. Остальные процедуры не представляют особой сложности. Обрезки квадратной трубы или уголки режутся «болгаркой» по нужным размерам и свариваются между собой. Наиболее приемлемой формой каркаса считается параллелепипед, хотя не исключены и другие варианты.
Валы. Процесс сборки начинается с того, что на основной остов хомутами либо приваренными к каркасу болтами крепятся вращающиеся валики. Два элемента монтируются поперек верхней части остова. Третий вал при сооружении трубогиба своими руками, крепится на компактную вспомогательную конструкцию, чтобы была возможность его подвижки в вертикальном направлении. Он фиксируется на подготовленную рамку из металла с возможностью корректировки положения по высоте. К валу приделывается ручка, предназначенная для вращения механизма. Облегчить рабочий процесс и конструктивно усовершенствовать приспособление позволит монтаж шестерен, при помощи цепи соединяющих все три вала.
На заключительной стадии, сделанный трубогиб для круглой трубы своими руками, подвергается покраске или другой антикоррозийной обработке.

Функциональность

После создания надежного помощника по хозяйству, следует проверить его функциональность. Трубогиб для трубы своими руками, изготовленный вышеуказанным способом функционирует по следующему принципу:

Валик, размещенный на штативе, приподнимается вверх;
Обрабатываемая заготовка помещается между ним и парой роликов;
Верхний элемент опускается до поверхности трубы и фиксируется с легким нажимом на плоскость;
Ручкой начинается вращение, обрабатываемый материал движется между валами под определенной нагрузкой, одновременно получая некоторый радиус изгибания;
Усилие затяжки вала принудительно повышается, а изделие прогоняется в обратной последовательности, изгибаясь сильнее;
Манипуляция повторяется до получения нужного радиуса.

Подобным способом можно достичь абсолютно любого сгибания трубы. Фото ниже, демонстрирует это наглядно.

Результат работы станка

Станок для высокоточной гибки профиля

Гибка профильной трубы по радиусу выполняется с применением более сложного устройства, которое также можно сделать в домашних условиях. Схема и конструктивные особенности приспособления приведены на изображении.

Схема станка-трубогиба

Данный гибочный станок для профильной трубы фиксируется на рамном столе (без столешницы), от габаритов которого зависит размер несущей станины. В данной схеме используется станина из швеллера высотой 10 см и длиной 77 см.

Чтобы сделать трубогиб следуйте инструкции:

Из полосы металла толщиной 5 мм вырезается 4 опорные стойки под малые валы, по которым будет перемещаться профиль. На верхнем торцевой части стоек вырезаются отверстие под ось вращения роликов. Размеры стоек — 5*10 см.
Стойки привариваются к швеллеру на расстоянии 30 см друг от друга. Ролики под валы можно приобрести на скобяном рынке, такие изделия используются при монтаже откатных ворот. После сварки уложите на ролики профиль и проверьте, не повело ли конструкцию в процессе сваривания. В случае деформации вам потребуется сделать всю работу повторно.
Далее из листового металла толщиной 8 мм вырезается пластина под несущую часть станка, размеры пластины — 25*25 см. На пластину нам нужно установить центральный ролик, посредством вращения которого будет перемещаться сгибающейся профиль.
По краям пластины устанавливаются деревянные прокладки толщиной 10 мм, которые приклеиваются к металлу с помощью суперклея. Подставки нужны для того, чтобы при вращении ролик не задевал несущую пластину.
Чтобы установить ролик вам потребуется два подшипника, внутри которых будет вращаться ось вала. Хорошо подходят подшипники серии №203 от компании CRAFT. Подшипники фиксируются с помощью болтов в предварительно высверленных внутри подставок отверстиях.
Далее нужно сделать четыре стойки длиной в 40 см из 50-го уголка и с помощью сварки закрепить их по углам пластины с центральным валом, зафиксировав ее на несущей станице станка (швеллере). Пластина устанавливается в центральной части стоек так, чтобы между осями роликов соблюдалось расстояние, равное размеру профиля, с которым вы планируете работать.
Из листового металла 8 мм вырезаются заглушки, которые привариваются к верхней части стоек. Далее нужно сделать пластину под крышку станка, на которой будет устанавливаться регулирующий винт. Внутри пластины высверливается отверстие под диаметр используемого винта (можно применить винт от пресса для давки винограда).
В заглушках стоек высверливается отверстия под болты (диаметр 10 мм) и пластина крышки фиксируется на стойках.
В отверстии на крышке нарезается резьба и вкручивается пятка, внутри которой будет вращаться прижимной винт.
К пластине приваривается уголок 15 мм, выступающий в качестве наружного ограничителя винта, под который в уголке высверливается отверстие, параллельное оси пятки. В отверстии нарезается резьба соответствующего размера.
Осталось сделать ручку для центрального вала и зафиксировать ее на оси вращения ролика. В качестве ручки можно использовать засов от ставней либо отрезок арматуры соответствующей длины.
Также не помешает покрасить станок, чтобы он приобрел более презентабельный вид. Покрытие из краски также защитит металл от коррозии.

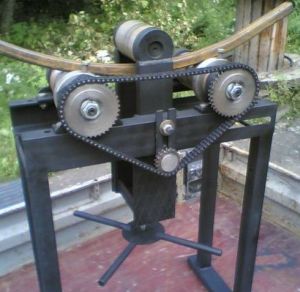

Самодельный трубогиб после покраски

Как согнуть профильную трубу с помощью сделанного станка? Профиль укладывается на валы, после чего посредством прижимного винта опускается центральный ролик так, чтобы он упирался в трубу. Далее выполняется вращение поворотной ручки и валы перемещают профиль, который изгибается под давлением центрального ролика.

Протянув профиль по всей длине опускаем прижимной винт еще ниже и повторяем операцию, перемещая профиль в обратную сторону. Процесс выполняется до тех пор, пока не будет получен изгиб требуемого радиуса.

Данное устройство, изготовление которого было выполнено в домашних условиях, может загнуть профиль не менее эффективно, чем трубогиб электрический роликовый профилегиб промышленного производства.

Виды трубогибочных станков

Эти приспособления, дают возможность сгибать профильные или круглые трубопрокатные материалы под нужным углом. Они делятся на:

гидравлические;

механические;

ручные.

Первый вид справляется со сгибанием больших размеров, механические модели используют для средних по величине, а ручные считаются идеальным вариантом для сгибания круглых труб диаметром до 3 см или профильных до 4 см.

По своим конструктивным особенностям, функционалу и принципу работы они разделяются на:

арбалетные;

сегментные;

пружинные.

К основным ручным (механическим) самодельным трубогибам для круглых труб относятся:

Роликовые — предназначены для изделий, диаметр которых до 40 мм, и применяются, если требуется небольшой угол изгиба;
Гибочная плита — используется для получения углового загиба малого и среднего радиуса;
Улиточные — универсальный вид, позволяет производить сгибание круглой трубы по всей длине;
Арбалетные — устройства похожи на роликовые, но имеют повышенную производительность;
Рычажные — простые конструкции, они используются при сгибании труб среднего и большого размера под определённым углом.

Модели гидравлических трубогибов для круглых труб или механизмы, работающие от электропривода самостоятельно изготовить сложнее.

Сделать загиб без использования трубогибочного станка не получится, можно попросту испортить изделие или деформировать его.

! Представляем вашему вниманию пошаговою инструкцию, как произвести загиб без профилегиба в домашних условиях.

Технология работы любого трубогиба заключается в возможности правильно согнуть изделие под требуемый радиус.

Если при сгибе не уделяется особое внимание качеству результата, то самодельные конструкции справятся с данной задачей на все 100%
