Как из газового баллона сделать мангал или коптильню в домашних условиях?

Процедура изготовления

Рассматривая, как сварить мангал своими руками, размеры которого позволят готовить до 8-9 порций шашлыка одновременно, стоит отметить следующее. Стационарные конструкции требуют правильного расчета. Если навес планируется монтировать непосредственно к самой жаровне, мастер должен обладать определенными знаниями из области проектирования. Нужно распределить вес крыши равномерно на 4 опоры. При этом они должны быть прочнее, чем в обычной конструкции.

Гораздо проще разработать мангал с отдельно стоящим навесом. Если конструкция довольно тяжелая, лучше сделать для нее столбчатый фундамент. В этом случае по ранее созданному плану в местах установки ножек навеса делают углубления в земле. Ямы должны быть глубиной 70 см, а диаметром 30-40 см. Вниз насыпают щебенку, а сверху песок. Каждый слой должен составлять 10 см. Далее обкладывают стенки углублений рубероидом. В центр каждой ямки устанавливают трубы с квадратным сечением не менее 6×6 см. Лучше приобретать опоры еще толще.

Мангал из металла можно также установить стационарно, подобно навесу. Для этого и под ножками будущей жаровни создают углубления, в которые помещают собранную ранее конструкцию. В ямы заливается цементный раствор. Положение всех опор проверяют при помощи строительного уровня, при необходимости проводя требуемые корректировки. Цемент разравнивают и ждут 3 недели, пока он высохнет. Далее можно приступать к последующим работам.

После этого приваривают все элементы конструкции к опорам. Навес фиксируют на саморезы. Можно приварить к конструкции фигурные элементы, сделать столик и полочки и т. д.

Технология самостоятельной сварки мангала

Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.

Необходимые материалы и инструменты

Для работы понадобятся:

• сварочный аппарат-полуавтомат;
• электродрель;
• угольник;
• отвертка;
• керн;
• стусло;
• болгарка;
• уровень;
• молоток;
• напильник;
• рулетка;
• малярная кисть, валик.

Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.

Металлический мангал выполняют из следующих материалов:

• стальной листовой металлопрокат толщиной 3-7 мм;
• упаковка электродов;
• огнеупорная краска;
• уголок из стали 25 мм;
• арматура;
• наждачная бумага;
• антикоррозионная пропитка.

Если решено отказаться от сварки, нужно подобрать крепежи.

Алгоритм работы

При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.

Последовательность манипуляций:

1. Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.
2. Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
3. Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
4. Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.

Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.

Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.

После сборки сооружение нужно зачистить, прогрунтовать и покрасить.

Примеры альтернативной конфигурации

Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:

1. Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
2. Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
3. Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
4. Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.

Портативный складной мангал из нержавейки

Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку

Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.

Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.

Создание разборного мангала

Данная конструкция легка, не имеет больших габаритов, компактна. Вы сможете легко переносить ее куда угодно, неоднократно разбирать и собирать.

Перед созданием обязательно сделайте чертеж будущей жаровни. Так вы сможете увидеть, где какая деталь должна находиться. Для работы понадобится стальной лист толщиной два-четыре миллиметра, на котором следует обозначить контуры двух стенок, боковушек и днища. Потребуется также уголок из металла (25 на 25 миллиметров):

1. Сначала вырежьте все детали из листовой стали.
2. Соберите короб из вырезанных элементов.
3. Ставьте стенки в отверстия в основании и зафиксируйте.
4. На крупных боковушках сделайте резьбу, куда будут ложиться шампуры.
5. Просверлите несколько отверстий в нижней части больших стенок и дне.
6. К коротким стенкам приварите ручки для удобства.

Собираться такое изделие будет с помощью болтов и гаек.

Из преимуществ разборной жаровни можно выделить следующее:

• Она мало весит;
• Компактна;
• Удобна в эксплуатации и транспортировке;
• Можно изготовить разные модели;
• Создание не отнимает много сил и времени, не вызывает затруднений;
• Не нужно много тратиться на изготовление.

Из минусов можно выделить только недолгий срок эксплуатации и малую толщину стенок.

Мангал из газового баллона или бочки своими руками

Варианты изготовления мангала их этих емкостей разнообразны, в том числе с крышкой и ручками. Из баллона выпупускается весь газ. Для проверки отверстие открытого вентиля смачивается мыльным раствором. Если он не пузырится — газа нет. После этого баллон, после снятия вентиля, нужно перевернуть и удалить конденсат. Для надёжности не помешает залить его водой и подержать пару дней.

Мангал из бочки

Изготовление начинается с того, что баллон или бочку разрезают по высоте на две половинки или выпиливается только часть, оставляя торцы нетронутыми. Из неё потом делается крышка. Подставка изготавливается из согнутой дугой трубы с приваренными к ней ножками. Или из уголков собираются две стойки в виде буквы М и соединяются прутками. Получившуюся полку используют для хранения дров и аксессуаров.

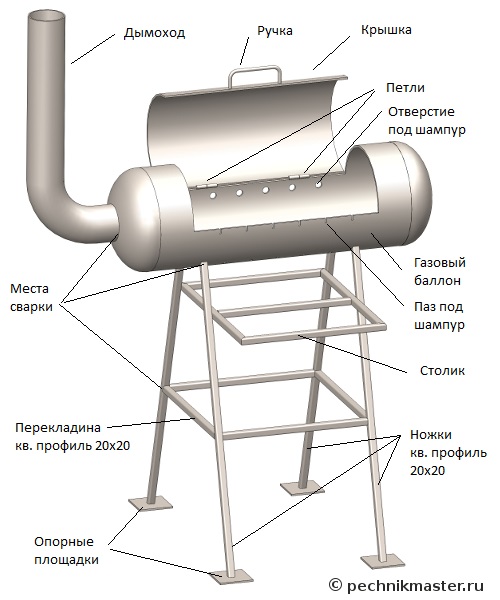

Мангал из газового баллона

После установки ёмкости на стойки места среза прикрываются уголками, на которых разместятся шампуры. Если будущий мангал предполагается использовать как гриль, то по бокам под него крепятся стойки. Чтобы готовить барбекю, внутри привариваются кронштейны под решётку.

Крышка из вырезанного сектора крепится на петлях. Её наличие позволяет использовать мангал в качестве коптильни, если с торца установить дымовую трубу. Если бочку разрезать правильно, можно её подсоединить к заливной горловине. У баллона используется отверстие, где был установлен вентиль. Чтобы все угли не скатывались в центральную часть, рекомендуется на дно, по длине, приварить два уголка.

Проектирование с чертежами и фото

На первом этапе строительства вне зависимости от того, будет это мангал с коптильней из кирпича или металла, необходимо учитывать несколько основных элементов:

• размеры конструкции, стоит определить, на какое количество людей чаще всего будет готовиться еда;

• стационарный или разборный мангал;
• материал изготовления, какой материал изготовления будет выбран, зависит качество и глубина фундамента под постройку.

Поскольку более сложной и многоэтапной является задача соорудить мангал с коптильней своими руками из кирпича, поэтому тщательно нужно продумать и уделить внимание именно данному варианту постройки на вашем участке, ниже приведём для вас несколько чертежей с порядовкой и фото. Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Перед тем как начинать работу, стоит определиться со всеми вытекающими функциями приготовления пищи, которые вы ожидаете от мангала, барбекю, коптильни, то есть 3 в 1 или даже 4 в 1, если туда добавить ещё и гриль. Вариант строительства из кирпича вполне позволяет создать сооружение, максимальное по своей функциональности, включая установку ещё и казана в мангале-коптильне. Это даёт возможность обеспечить блюдами на любой вкус довольно большое количество людей. Такая конструкция позволит приготовить на одном устройстве и домашние копчености и супы, и плов.

Сразу для себя стоит продумать и такие моменты, как дровяник, стол для разделки продуктов, полочки для посуды, подставку под кочергу, место для хранения шампуров и прочих материалов, которые вам понадобятся.

Как результат в конечном варианте коптильня и мангал из кирпича включают в себя следующие элементы: непосредственно мангал, очаг с камерой для копчения, камеру горения, дымоход, дополнительные элементы. Все дополнения компонуются необходимым способом на этой основе, и создается общая конструкция, которая в дальнейшем оформляется в соответствии с желаниями и предпочтениями хозяина. Исходя из конечного проекта, количества и общего веса всех строительных и отделочных материалов рассчитываются параметры будущего фундамента.

Достоинства и недостатки мангала из баллона

Мангалы изготавливаются из пропановых или кислородных баллонов, имеющих высокое качество металла. Они характеризуются солидными стандартными размерами, правильной геометрической формой, хорошей вместительностью, возможностью расположить большое количество шампуров. Высота конструкции может быть отрегулирована под рост хозяина, чего нельзя получить от заводских моделей. Это даст возможность человеку не сгибаться при приготовлении мяса, а стоять ровно.

Опытным мастерам под силу изготовить мангал, воплощающий любой образ

Опытные умельцы могут, использовав собственную фантазию, применив сварку, арматуру и металл, создать необычные изделия, которые станут оригинальным украшением экстерьера загородного дома или дачи, что наглядно доказывают фото мангалов из баллона.

Конструкция такого изделия проста в изготовлении. Достаточно внимательно изучить чертеж мангала своими руками из баллона и при наличии минимальных навыков создать конструкцию. Такой вариант является самым бюджетным. Ведь изделие изготавливается из старого непригодного баллона, поэтому основа конструкции будет бесплатной. Оценить, сколько стоит мангал, изготовленный собственными руками, можно исходя из стоимости дополнительных составляющих элементов конструкции.

Поскольку газовый баллон имеет толстые стенки, готовая конструкция будет способна выдержать большое давление и высокую температуру без риска деформации изделия. Поэтому срок эксплуатации мангала увеличивается. К тому же днище не прогорает при длительном контакте с открытым огнем, а значит, после приготовления блюд нет надобности в заполнении изделия водой. Если сделать мангал с откидной крышкой, его можно оставить на улице, не опасаясь негативного воздействия атмосферных осадков. Кроме этого, мангал с крышкой можно использовать в качестве домашней коптильни.

Мангал в виде паровоза смотрится довольно необычно

Конструкцию можно укомплектовать дополнительными элементами, что увеличит ее функциональность. Мангал из баллона легко транспортируется и устанавливается на другое место.

Из недостатков можно выделить следующие:

• из-за больших габаритов конструкция может не вписаться в интерьер маленького дворика;
• мангал обладает значительным весом, поэтому для его перемещения понадобится два человека;
• конструкция имеет ограниченное место для поленьев, поэтому в качестве сырья лучше использовать уголь.

Это даст возможность не ждать слишком долго, пока прогорят дрова и освободится достаточное пространство под размещение шампуров.

Преимущества крытых мангалов

Если на территории вашего дома есть достаточное количество свободной площади, и вы хотите, чтобы она приносила пользу, то у вас есть уникальная возможность обзавестись собственным мангалом с крышей. Во многих строительных гипермаркетах в ассортименте представлены данные конструкции по самым разнообразным ценам. Они отличаются не только своим размером, но и впечатляют красотой декора. Если вы хотите, чтобы мангал из металла с крышей выполнял роль своеобразного декора, то вам непременно стоит присмотреться к кованым изделиям. Но будьте готовы к тому, что цена вас неприятно удивит.

Выход есть – сделать мангал своими руками. Даже если у вас нет навыков в проектировании и создании таких атрибутов досуга, верьте в свои силы и все получится. Кроме того, вам понадобится схема, которую можно с легкостью найти в интернете. Вы сами можете подобрать наиболее подходящий для себя мангал, исходя из собственных предпочтений и виденья готового металлического изделия. Используя чертежи и правильно подобранные материалы, вы можете реализовать свои самые смелые идеи во время работы над конструкцией. Первым делом вам необходимо определиться, какой основной материал будет использоваться. Сегодня популярны мангалы из металла и кирпича. Несмотря на то, что, если говорить о втором варианте, камера жаровни в любом случае будет закрытой, от накрытия отказываться не стоит, так как человек, который будет отвечать за готовку мяса или овощей, также будет нуждаться в защите от возможных осадков.

Кирпичный мангал с коптильней своими руками

В этой конструкции над топкой находится варочная поверхность, а сбоку располагается мангал, совмещённый с коптильной камерой. Под мангалом имеется отсек для дров. Для копчения продуктов мангал зарываетя съёмной или стационарной дверцей.

Кладка производится на шамотной смеси или глиняном растворе. Перед началом строительства закладывается бетонный фундамени.

Изготовление мангала с коптильней своими руками из кирпича

Порядовка мангал коптильни

Своими руками мангал выкладывается по порядовому чертежу, или порядовке. Это схема расположения кирпичей отдельно по каждом ряду с описанием особенностей кладки:

1. 1 и 2 ряды — выкладывается сплошное основание.
2. Начиная с 3 ряда формируется поддувало и дровница.
3. 3 и 4 ряды — устанавливается дверца.
4. 5 ряд — перекрывается дверь поддувала.
5. 6 ряд — ставится колосниковая решётка.
6. 7-9 ряд — устанавливается дверца топки.
7. 8 ряд — стальным листом накрывается дровница.
8. 10 ряд — перекрывается дверь топки.
9. В 11 ряду монтируется варочная поверхность.
10. С 12 ряда начинается кладка мангала и коптильной камеры.
11. В 14-23 рядах в стенки коптильни закладываются крепления для решёток.
12. В 17-22 рядах мангал перерывается аркой.
13. В 23 ряду варочный отсек перекрывается стальным листом толщиной 5мм.
14. В 24 ряду над коптильней закладывается стальной прут Ø20мм для подвешивания продуктов и начинается кладка дымохода.

Схема расположения кирпичей при выкладывании мангала

Порядовой чертеж выкладывания мангала с коптильней

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Подготовительный этап перед разборкой баллона

Перед тем как правильно сделать мангал, следует подготовить баллон. Из него необходимо удалить остатки газа посредством откручивания вентиля разводным водопроводным ключом и стальной трубой, используемой в качестве рычага. Удалить штуцер на баллоне довольно проблематично, поскольку он надежно припаян к корпусу. Чтобы емкость не проворачивалась, к ее днищу следует прикрепить упорный уголок.

На место соединения крана с корпусом можно нанести «вэдэшку» и подождать несколько часов, пока не откиснет резьба. Выполнять процедуру требуется только на открытом воздухе, вдали от потенциальных источников огня и других мест, где может произойти возгорание.

Внутри баллона не должно оставаться никаких следов пропана

После полного опустошения баллона его рекомендуется перевернуть вверх дном, чтобы вылился весь скопившийся конденсат. Далее емкость заполняется водой, которая способствует вытеснению всех паров и остатков. Для этого водопроводный шланг подключается к месту установки крана. Вода должна подаваться под небольшим напором. Такая простая операция способствует предотвращению опасных ситуаций, связанных с разборкой изделия. Кран ставится на место, и в таком состоянии конструкция остается на 2-3 дня для удаления всех запахов.

Плюсы и минусы мангала из газового баллона

Достоинств у мангала из газового баллона довольно много. Среди них:

1. Оригинальный дизайн. Даже если делать мангал по чертежу из интернета, работа получится уникальной. Также можно добавить к конструкции разнообразные детали, ковку, чтобы мангал стал украшением участка.
2. Длительная эксплуатация. Газовый баллон создается с целью выдерживать нагрузку в несколько атмосфер, поэтому его производят из качественных материалов.
3. Стоимость. Учитывая тот факт, что сейчас газовые баллоны используются крайне редко, их легко можно купить с рук у дачников или автомобилистов за символическую плату.
4. Простое изготовление мангала. Простые модели можно изготовить буквально за один день, даже не имея соответствующего опыта.
5. Переносная конструкция. Ее с легкостью можно перемещать, если возникает такая необходимость.

Из недостатков такого мангала стоит выделить:

1. Техника безопасности. Этот вопрос нужно детально изучить перед тем, как приступать к работе. В противном случае при взаимодействии с болгаркой и другими инструментами баллон может взорваться и нанести увечья человеку. Это происходит, если не выпустить газ полностью.
2. Вес. Из-за толщины используемого металла мангал довольно массивен. По этой причине его достаточно сложно переносить одному. Для решения этой проблемы к устройству приделывают колесики.
3. Ограниченность в выборе сырья. Из-за ограниченной глубины использовать дрова для растопки довольно сложно.

Всех указанных недостатков при желании можно избежать. Достаточно соблюдать технику безопасности и проявлять креативность в этой творческой работе.

Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

Наименование	Значение
Диаметр по гофрам, мм	595±3
Высота, мм	882±3
Внутренний диаметр, мм	571,5+1,0
Материал	Лист х/к
Толщина металла корпуса, мм	1,0
Толщина металла доньев, мм	1,2
Масса, кг, не более	20,2

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

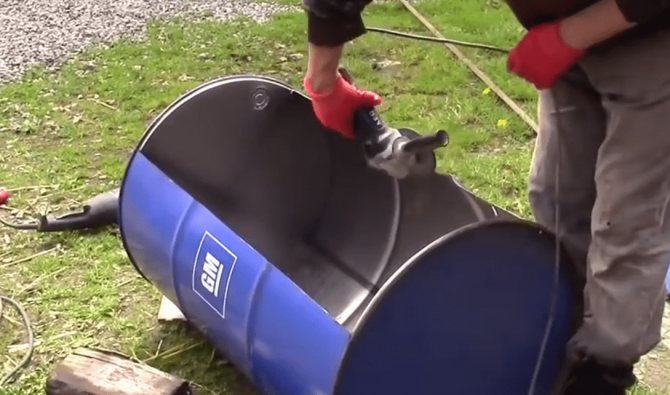

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

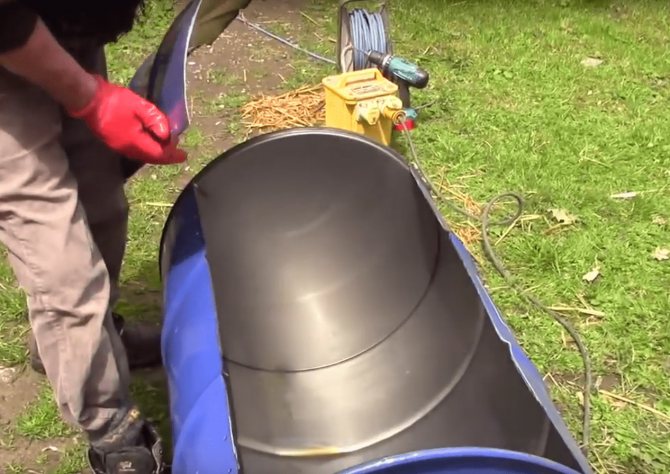

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

• 4 железные ножки длиной 55 см из уголка, профиля или трубы;
• 4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
• две продольные стенки размерами 77х15 см;
• две поперечные стенки 35х15 см;
• лист 35х80 см в качестве дна;
• металлическая сетка 35х50 см, выполняющая роль гриля;
• две перемычки для возможности установки решетки по 77 см;
• цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
• две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

1. Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
2. Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
3. Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Последующая разметка

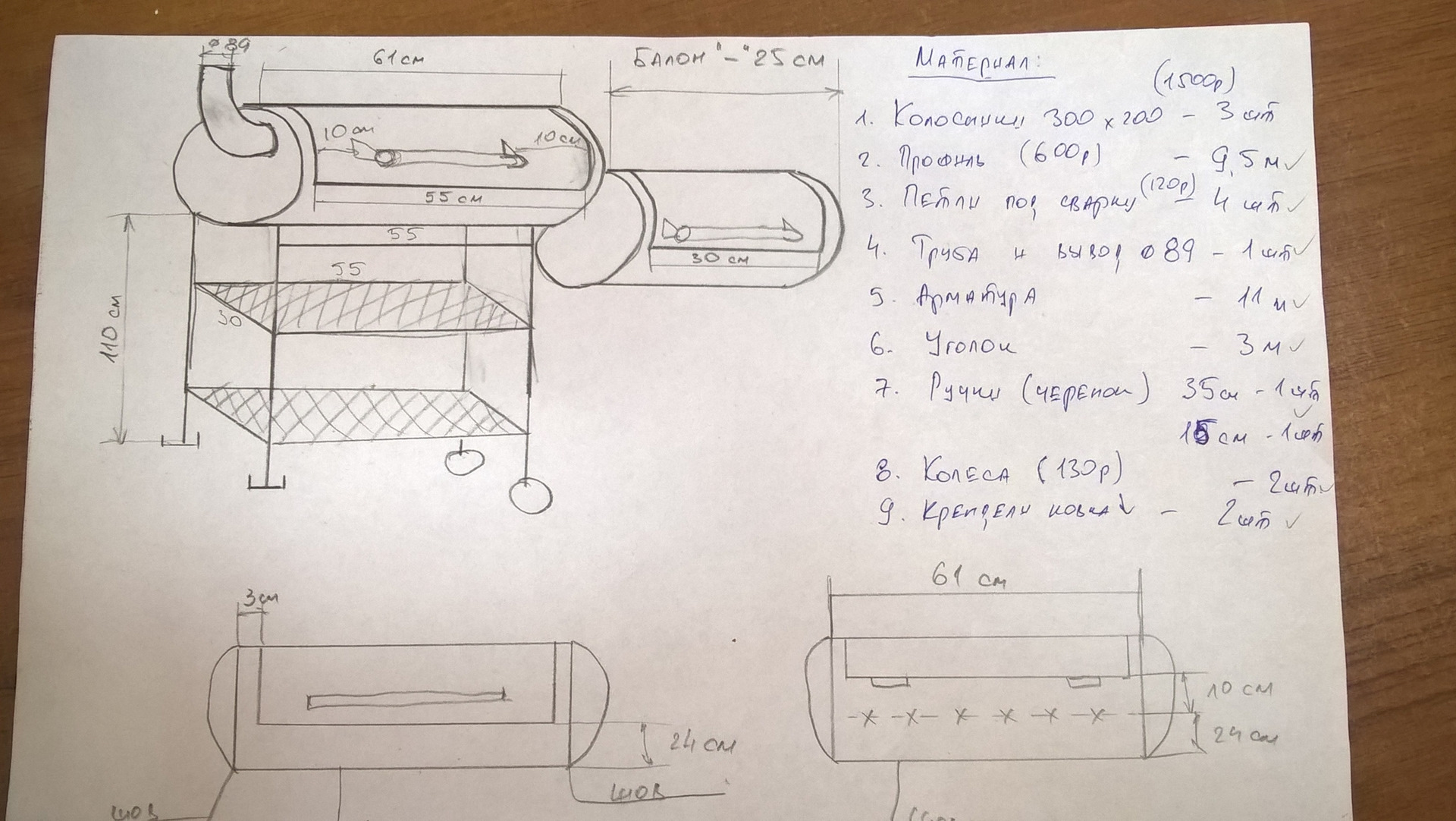

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Полезные советы

Мангал-коптильня будет радовать вкусными блюдами в течение длительного времени, если не нарушать правила эксплуатации:

• для защиты от дождя делают навес или накрывают пленкой;
• мангал-коптильню устанавливают на негорючее основание вдали от легковоспламеняющихся материалов;
• после каждого приготовления пищи металл очищают от жира и потеков;
• при установке мангала-коптильни рядом с беседкой дымоотводную трубу делают выше крыши;
• чтобы удалить вредные вещества, опилки для копчения рекомендуется предварительно отмочить в воде с последующей просушкой;
• для удобного хранения ножки лучше сделать съемными на болтах.

Потратившись один раз на постройку мангала-коптильни, не нужно будет регулярно переплачивать за жареное мясо и копченые продукты в магазине. Для улучшения функциональности снизу между ножками и сбоку устанавливают полки, откидную столешницу, надстраивают варочную плиту. Любители плова дополняют мангал-коптильню съемным или встроенным казаном.
