Можно и без сварки: 5 легких способов соединить профильную трубу

Категории и особенности соединений

Согласно общей терминологии, можно найти достаточное объяснение и обозначение углового сварного шва на чертеже, который является обязательным атрибутом серьёзной работы сварщика. Принципиального значение углового сварного шва, это соединение двух пластин или двух профильных труб, угол которых меньше чем 180 градусов, то есть не развёрнутый вид профиля. Очень часть в работе сварщика можно увидеть, что угловое сварное соединение выполнено под углом 90 градусов, как это принято во многих чертежах. Данные требования позволяют обеспечить необходимый уровень устойчивости конструкции и соблюдать минимальные требования прочности и жёсткости конструкционных деталей. Сами угловые швы используются в сварных соединениях, и согласно регламентным положениям, такие углы бывают следующих видов:

• С примыкающими краями в местах одного соединения.
• С прикладкой для одного края в местах тавровой ровной плоскости.
• Нахлёстанное исполнение.
• С режимом разделки кромок или без таковых.

Схема сварки угловых соединений

Примечательно, что ГОСТ сварки угловых швов предусматривает выполнение работ в различной плоскости и в любом положении, как горизонтальное, так и вертикальное. В качестве примера приведём тавровые конструкции, которые иногда имеют расположение кверху ногами. В данном случае необходимо виртуозно проводить сварку вертикального углового шва. Сам процесс сварки предусматривает вариант прерывистости и сплошной подход обеспечения высокого качества работы. Есть различие по длине проведения сварочных работ, при длине до 250 мм, такой метод называют коротким, при длине до 1000 мм – средний, а свыше – высокий метод проведения сварки угловых швов в нижнем положении.

Это интересно: Как выполняется неразрушающий контроль сварных соединений?

Специфика процесса

Запомните, к началу сварки  стороны и стыки должны быть заранее подготовлены. Сами свариваемые плоскости должны образовать прямой угол.

Для них подготовка вертикальной кромки ведется с учетом толщины листов, что предстоит варить. При толщине 12 мм – подготавливать нечего. При диапазоне 12-25 мм, кромку обрезают V-образно.

При 25-40 мм, на кромках  поверхности (что вертикальная) делают скосы U-образного вида в одном направлении. Когда  толщина более 40 мм, должны быть скосы V-образные на той и на другой сторонах.

В противовес тавровым нахлесточный тип угловых швов обходится без  предварительной обработки кромок. Швы варят  в обоих углах, что образуются в результате совмещения металлистов путем нахлеста друг на друга.

Промышленные модели (на примере BSM)

Существуют специальные станки промышленного назначения для выполнения точных операций резки под углом. Хороший пример: аппараты, выпускаемые под брендом «BSM». Производителем станков является немецкая компания Rexinger.

Правда станки серии «BSM» предназначены исключительно для работы с полипропиленовыми трубами достаточно больших диаметров. Поддерживается обработка изделий типа ПП, ПВХ, ПЭ, ПВДФ.

Промышленный станок под резку трубных изделий из полимеров. Предназначен для работы с изделиями больших диаметров, но имеет оснастку под обработку труб от 50 мм. Машина обеспечивает рез в широком диапазоне углов

Режущим инструментом станка является ленточная пила, благодаря которой и выполняется рез под углами от 0 до 67,5º. Точность процесса обеспечивает лазерный распознаватель резки.

Несмотря на конфигурацию устройства под изделия больших диаметров, можно применять специальный стол, при помощи которого также успешно режутся трубы малых диаметров (50 – 200 мм), которые проще раскроить с помощью трубореза. Выпускается широкий модельный ряд устройств «BSM».

Способы гибки уголка

Применяют несколько основных способов получения из металлического уголка конструкций заданной формы и профиля, а именно различают:

• холодное сгибание,
• горячее сгибание,
• придание формы с помощью разрезания, сгибания и сварки готового изделия.

Холодное сгибание металлического уголка, в свою очередь, разделяется на:

• свободную гибку — это когда уголок сгибают без применения специального оборудования;
• сгибание с помощью вальцовочного механизма на специализированном профилегибочном станке.

Применение холодной гибки металлического уголка, в отличие от других способов, имеет определенные преимущества, а именно:

• это наименее затратный метод придания металлу заданной формы, при этом не требуется использования дополнительного оборудования для разогрева, резки, сварки и последующей обработки металла;
• получаемый в итоге каркас имеет большую прочность, так как при этом исключаются возможные дефекты, характерные при применении разогрева, резки и сварки;
• готовые конструкции гарантированно служат больший срок из-за того, что при обработке сохраняется целостность структуры металлического профиля;
• снижается вероятность возникновения очагов коррозии металла со временем.

О специфике процесса в общем

Перед началом сварки нужно подготовить стыки. Они должны сформировать прямой угол. Одна деталь ставится горизонтально, другая – вертикально.

Рекомендуем к прочтению Как на чертежах изображают сварные швы

Кромки тавровых конструкций требуют обязательной разделки. Однако этот этап пропускают при работе с нахлесточными швами. Соединение формируют в углах, образующихся при наложении металлических листов друг на друга.

Классический угловой шов представляет собой два элемента конструкции, соединенных между собой. В этом случае требуется срезание торца одного из них.

Разделка кромок при стыковом соединении.

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

• если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
• краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
• фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Правила выбора подходящего соединения

Покупая крепежные элементы, обращайте внимание не следующие моменты:

• первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
• не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
• крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
• детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
• очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Иногда сварка все же более предпочтительна

Рекомендации по выполнению сварки профильных труб

Специалисты рекомендуют соблюдать правила при выполнении сварочных работ при монтаже конструкций из профильных труб для создания более качественных соединений:

• Резку металла лучше производить пилой, предназначенной именно для этих целей, чтобы срез был ровным без выемок и выступов. Все искривления до начала сварки необходимо выровнять.
• Металл не должен быть покрыт окалиной или ржавчиной. Поверхность должна быть чистой и гладкой. Работы выполняются машиной для шлифовки или щетками по металлу.
• До сборки отдельных элементов рекомендуется выложить всю конструкцию и проверить на совместимость и размеры все основные и вспомогательные детали.
• После окончания сварочных работ с использованием крепежей, швам дают остыть и только после этого снимают с фиксации.

Рекомендуем ознакомиться: Фланцевый адаптер для соединения ПЭ труб

Как варить тонкие трубы?

Тонкие трубы лучше варить сразу одним швом, но большинству любителей это не по силу. Новички предпочитают сначала произвести точечную сварку и уже потом переходить к формированию шва.

Обеспечить комфортную и качественную работу таким образом может только инвертор, с установленной силой тока не выше 60 А.

Как соединить профильную трубу под прямым углом

Прежде всего, трубы должны быть правильно обрезаны, а срезы подготовлены к работе. Для надежности все элементы конструкции фиксируются, чтобы под собственной тяжестью труб не произошло смещение. В качестве подсобных приспособлений для установления точности применяются уголки, косынки или магнитные угольники.

Сама сварка проводится в два этапа. Сначала осуществляется черновое соединение, проверяются необходимые линейные значения, положение вертикального элемента. После остывания осуществляют оформление чистового шва.

Сварка профилей под углом 90 °

Когда появляются вопросы, подобные тому, как сварить рамку из уголка, необходимо уметь правильно соединять детали под углом 90 °. Существует три варианта исполнения.

Первый способ заключается в том, что наружная часть одной из полок одного уголка накладывается на внутреннюю часть полки второго. Этот способ наиболее прост, но при его выполнении один уголок оказывается выше другого на толщину полки.

Второй способ состоит в предварительной обрезке полки одного из уголков на величину высоты полки. После этого второй уголок можно приложить к вырезу заподлицо и сварить с первым.

https://youtube.com/watch?v=IwokAixg5o8

Третий способ сварки также позволяет сварить заготовки на одном уровне. Для этого каждая из заготовок предварительно обрезается под углом 45 °C, после чего они соединяются углами, образуя в итоге прямой угол.

Чтобы сварить рамку, необходимо взять четыре заготовки из углового проката, подготовленные для сварки под прямым углом по одному из приведенных способов. Для предварительного закрепления лучше использовать с струбцины.

Совместив все заготовки, необходимо проконтролировать геометрические размеры будущего изделия. Затем, сделав прихватки по четырём углам, вновь сделать замеры диагоналей рамки, при необходимости подкорректировав их легкими ударами молотка вдоль большей диагонали. После этого можно осуществлять сварку стыков.

Теория сварочных работ

Начинающий сварщик задумывается, какой сварочный инвертор купить, и какие нужны приспособления для сваривания металла электродами. Если отбросить профессиональное использование сварки, покупайте сварочный инвертор, а не трансформатор или полуавтомат.

Сварочный инвертор преобразует переменный ток из электрической сети в постоянный.

Плюсы инверторного сварочного аппарата, по сравнению с полуавтоматом и трансформатором:

• Небольшой вес и габариты, в среднем инвертор весит 3-5 кг.
• Простота использования для новичков.
• Позволяет быстро освоить сварочное дело.

О достоинствах инверторов можно рассказывать бесконечно, но лучше один раз увидеть, чтобы понять, какие плюсы есть у этого вида сварочного оборудования.

Теперь расскажем, что за процесс идёт во время сварки металла и как оценивать результат. Есть две металлических заготовки разных размеров. К металлу через электрод и массу подводится постоянное напряжение от сварочного инвертора. Чтобы возникла электрическая дуга, необходимы два токопроводящих элемента с плюсом и минусом. При касании металла электродом, которые имеют разную полярность, зажигается электрическая дуга с выделением высокой температуры. Металл начинает плавиться и, одновременно, при движении, плавится металлический стержень электрода с особым покрытием – обмазкой.

При сгорании, обмазка создаёт газовую защиту шва, предохраняя его от вредного воздействия кислорода.

Также при сварке образуется защитный шлаковый слой сварочной ванны, который, затем, отбивается специальным молотком сварщика.

После окончания сварки деталей, металл остывает, кристаллизуется и образуется прочное сварное соединение.

Выбор материала

Стоит уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки. Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

1. Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
2. Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП).

Также следует рассмотреть вариант использования таких дополнительных элементов:

• Угловой профиль (ПУ). Может быть – внешним и внутренним.
• Арочный профиль (ПА). Используется для создания арок.
• Подвес (П-образный). Применяется для крепления конструкции к стенам и потолку.
• Соединитель («Краб»). Очень удобен для скрепления между собой перпендикулярных деталей.
• Удлинитель. Соединяет между собой разные отрезки профиля.
• Дюбель и саморезы (по металлу).

Именно на этом этапе многие делают очень важную ошибку. Она заключается в том, что приобретают неспециализированный профиль. А именно – путают потолочные элементы со стеновыми.

Угловые швы при сварке. Отличительные особенности.

Процесс угловой сварки характеризуется рядом отличительных особенностей. Рассмотрим наиболее приемлемые способы, при помощи которых осуществляется сварка угловых соединений.

Если плоскость шва расположена внизу, то сваривать детали лучше по способу «лодочки». Такой метод позволит получить максимально качественный шов и он хорошо подходит для новичков в выполнении сварочных работ. Изделие ставится в V-образную форму, напоминающую лодку, отсюда и название метода.

При сварке «лодочкой», риск образования таких дефектов как: подрез кромок или непровар, практически сведен к нулю.

Однако, такие подходящие условия для создания углового шва, не всегда присутствуют. Зачастую, в месте соединения металлических изделий посредством «лодочки», тавровые сварные швы образуются таким образом, что одна из поверхностей находится строго в вертикальном положении, другая – в горизонтальном.

В подобной ситуации непросто получить качественное соединение, т.к. в верхней части угла и в горизонтальной плоскости шва деталь может не провариться. На плоскости, расположенной вертикально, могут появиться подрезы. Причиной их возникновения может стать стекающий вниз расплавленный металл.

Для того, чтобы избежать появления вышеуказанных дефектов, важно вести электрод по линии сварки легкими колебательными движениями. Совет! Проводку электрода осуществляйте одинарным швом с катетом 8 мм

Совет! Проводку электрода осуществляйте одинарным швом с катетом 8 мм.

Чтобы исключить риск непровара, возбуждение сварочной дуги должно начинаться на дистанции 3-4 мм от кромки катета на нижней горизонтальной плоскости. После, дугу надо направить на верхнюю точку шва и задержать ее там. Таким образом, вы получите хорошо проваренную деталь.

Для получения качественного и прочного углового сварного шва, нужно четко придерживаться последовательности действий. Для создания углового соединения подойдет любой сварочный аппарат

Не забывайте о мерах предосторожности и выполняйте сварочные работы в защитном костюме и маске

Особенности сварки труб

Технологические операции по свариванию труб предполагают соблюдение основных правил и принципов:

• непрерывность сварочного шва. Обогнув трубу по кругу, он должен закончиться в начальной точке. Нельзя допускать отрывов электрода в процессе формирования ванны. В случаях, когда диаметр трубы слишком велик и невозможно выдержать данное правило, применяется принцип многослойного сваривания. Число накладываемых слоев должно сопоставляться с толщиной стенок. Стенки толщиной менее 6 мм провариваются в два слоя, 6-12 мм – 3 слоя, свыше 12 мм – 4 слоя. Каждый последующий слой наносится после полного остывания предыдущего;
• перед началом сварочных работ обе трубы нужно хорошо зафиксировать. Можно использовать точечное соединение – прихватку поверхностей, чтобы исключить перемещение деталей и создать прочный шов без лишних проблем;
• если толщина стенок превышает 4 мм, рекомендуется создание коренного шва. Он нужен для того, чтобы на полную глубину заполнить пустоту между соединяемыми участками труб. Альтернативой данному методу является валковый способ, подразумевающий формирование поверх шва валика толщиной около 3 мм;
• проверка качества. Шов простукивается молотком. Сбивается шлак и можно визуально осмотреть результат работы.

Если магистраль будет эксплуатироваться под давлением, то в обязательном порядке проводится тестовый запуск. Он дает возможность проверить герметичность стыков и своевременно устранить выявленные недостатки.

Источник

Разновидности сварных швов и соединений труб

Способов, как варить трубы электросваркой, может быть несколько:

• размещая детали встык – в данном случае отрезки трубы находятся точно напротив друг друга;
• соединение в тавр – эта технология сварки труб подразумевает, что два куска трубы размещены перпендикулярно, в форме буквы «Т»;
• скрепление внахлест – в таком варианте один из кусков трубы развальцовывается, чтобы его можно было надеть на другой;

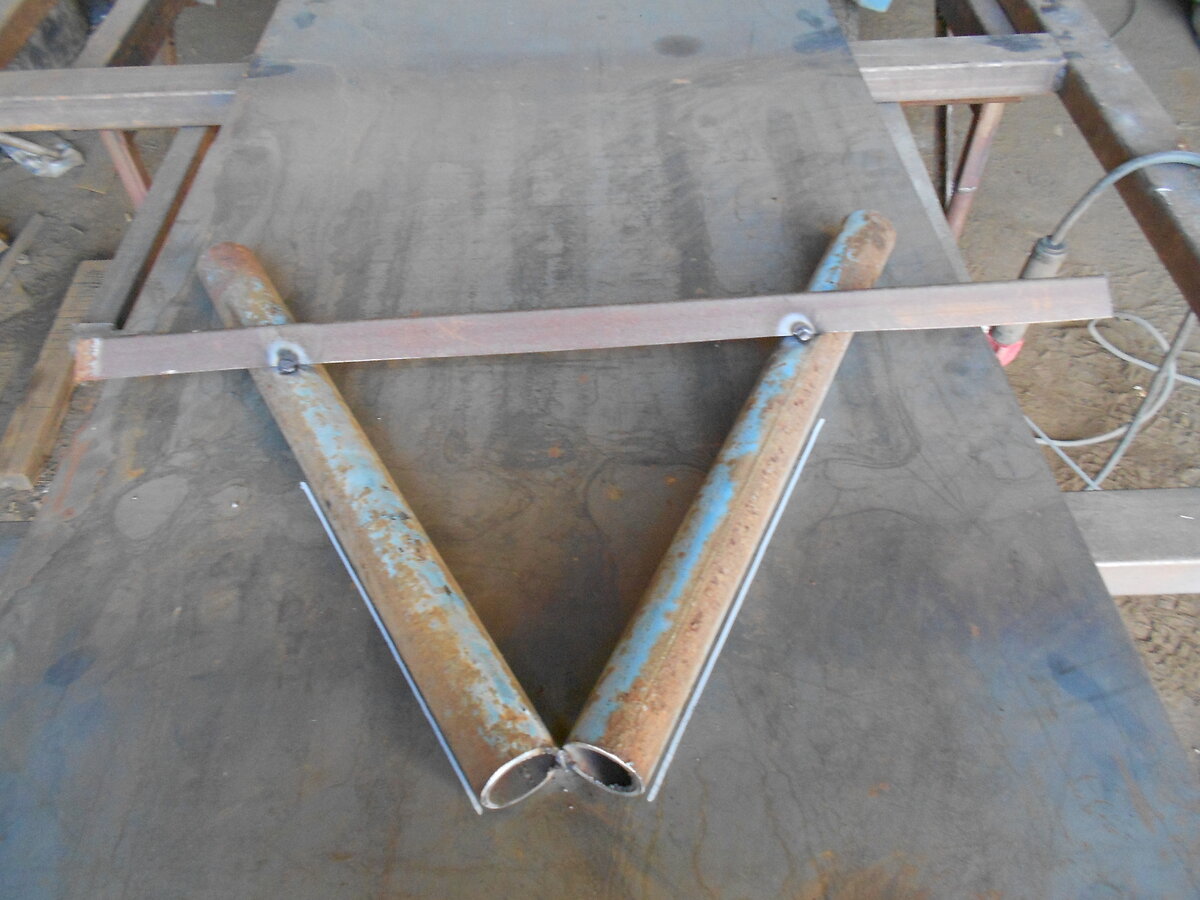

• угловое соединение – то есть, две детали размещены под углом 45° или 90°.

При выполнении сварки труб электросваркой могут выполняться такие швы:

• горизонтальные – в таком случае свариваемые трубы расположены вертикально;
• вертикальные – это швы на вертикальном участке трубы;
• потолочные – в данном случае электрод помещают в нижней части детали, над головой работника;
• нижние – соответственно, швы, для выполнения которых нужно наклоняться вниз.

Есть еще несколько рекомендаций, как сваривать трубы электросваркой:

1. При проведении сварочных работ следует держать электрод под углом в 45° или чуть меньше, тогда расплавленный металл будет попадать внутрь свариваемой трубы в гораздо меньшем количестве.
2. Если вы выполняете соединение в тавр или встык, то вам понадобятся 2-3 мм электроды. При этом сила тока, оптимальная для надежной герметизации системы, составляет в пределах 80-110 ампер.
3. Для надежного проваривания соединения внахлест сила тока должна быть увеличена до 120 ампер, а электроды можно использовать аналогичные.

1. Оптимальная высота сварного шва должна составлять 3 мм над поверхностью трубы. Только после ее достижения можно считать работу завершенной.

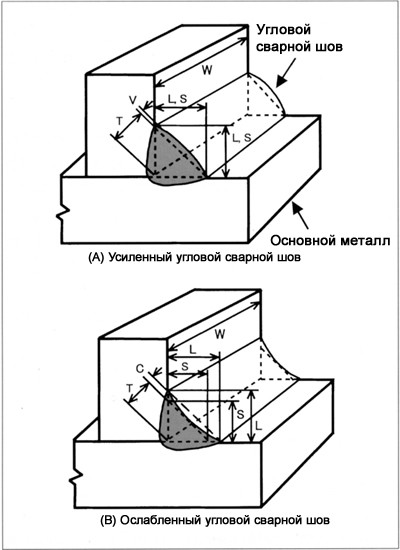

Виды угловых швов

Сварка углового шва представляет собой соединение двух металлических изделий или профильных труб, под углом менее 180°. Однако, зачастую в конструкциях из метала создаются штыки, где стороны находятся пол углом в 90°. Такое расстояние нужно выдерживать для того, чтобы в процессе сварки, обе стороны подвергались одинаковой нагрузке и сама конструкция была более прочной.

Угловые швы при сварке дифференцируются на несколько типов. Выделяются:

• нахлесточное соединение,
• шов с примыканием краев в точке соединения,
• шов с прикладыванием одного конца к ровной плоскости, также подобный тип соединения называется тавровым,
• соединение с разделкой кромок и без нее.

Угловой сварочный шов классифицируется в зависимости от того, как производится его укладка. Исход из этого критерия выделяются: сплошные и прерывистые соединения. Также выделяются разновидности швов по длине: короткие (до 250 мм), средние ( они образуются от точки сопряжении поверхностей обоих металлических изделий до краев свариваемой детали, величина такого соединения варьируется в промежутке от 250 до 1000 мм). Длинные угловые швы создаются протяженностью в 1000 мм и более.

Как произвести монтаж металлического профиля для гипсокартона к стенам и потолку?

Для выполнения крепления металлических планок каркаса к стене используются прямые подвесы, которые через специальные отверстия прикручиваются саморезами. К бетонной стене подвесы крепятся анкерами или дюбелями, отверстия под которые делаются перфоратором. Периодичность установки подвесов – 600 мм. Выполняя монтаж, следует контролировать линию их крепления.

В исключительных случаях в качестве альтернативы можно применить отрезки профиля 60х27 мм, согнув их в форме буквы “Г”. Некоторые специалисты утверждают, что такой способ даже лучше – он более жестко фиксирует планку.

Иногда при монтаже каркаса из металлического профиля для гипсокартона его требуется опустить на значительно большее расстояние, чем это позволяют сделать стандартные подвесы. Как поступить в данном случае?

Для этих целей используется система скользящих подвесов, которая состоит из трех элементов:

• двух спиц;
• кронштейна;
• упругого держателя.

Одна спица крепится к потолку, а второй выполняется регулировка нужной высоты. Кронштейн вставляется непосредственно в профиль и фиксируется.

Как приварить уголок к швеллеру?

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

• Список форумов AUTOLADA.RU
• Кофейня и курилка

• 1
• 2
• 3
• >

Такое дело значит братва. Чем рельсы варят, а именно всякие железные штуковины к рельсам чем приваривать? Пруток железный надо к рельсам приварить 20 мм диаметр. Варим УОНИ постоянным током не липнет к рельсам

Добавлено спустя 21 минуту 23 секунды:

Гугл говорит что именно уони и надо использовать. Но почему не липнет? Может надо зачишщать рельс тщательно?

Но почему не липнет

Тож варил, стреляет, горит, но вроде приваоилось, варил украинскими электродами стандарт.

Добавлено спустя 57 секунд:

Рельс был малый, узколейка или чего еще. Точно не скажу.

SDRIVER Ну а сам рельс плавиться ? Может ты не плавишь рельс, поэтому и не прилепает ?

Походу не плавится, варю не я сам. Сварщик варит. должен вроде соображать, но чет мозги ипет типа не варится.

Добавлено спустя 2 минуты 25 секунд:

Рельс надо прогревать, с стеканием на привариваемый металл. Потом правда зачищать заколебался, вольфрам твердый, зачистной его слабо берет

Может электроды не прокалены перед сваркой?

Или сварщик рукиизжопы.

Рельс у меня лежит горизонтально, на него сверху положен пруток.

Рельс у меня лежит горизонтально, на него сверху положен пруток.

Сейчас прбовали еще раз. Провариваем шов. И деталь отрывается под нагрузкой от рельсы прямо с куском рельсы. Рельса как будто крошится

Емнип, рельса это конструкционная Сталь65.

пруток 20 мм. сталь инструментальная марку точно не знаю

SDRIVER Привари к подошве рельса

SDRIVER Привари к подошве рельса

SDRIVER Привари к подошве рельса

Положим сверку швеллер П образныц и на него будем варить, а потом обвяжем вокруг рельсы

• 1
• 2
• 3
• >

Информация по иконкам и возможностям

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете голосовать в опросахВы не можете вкладывать файлыВы можете скачивать файлы

Стыковое соединение

Можно сварить куски углового профиля встык. Такой вид сварки часто требуется для того, чтобы удлинить имеющийся отрезок стали. Технология выполнения такого соединения проста и в основном не отличается от стыкового соединения листовых заготовок. Но некоторые особенности всё же имеются.

Вначале следует произвести ровную обрезку соединяемых участков. Этой процедуре должна предшествовать тщательная разметка материала. Вообще, это должно быть правилом при работе с металлом, если есть цель качественно выполнить работу. Острые края срезов нужно обработать напильником, удалив с них заусенцы и обрезки металла.

Для того чтобы сварить металлические детали ровно, лучше всего предварительно совместить их, зажать в специальной струбцине. Тщательно проверив и при необходимости скорректировав положение заготовок с помощью уровня, можно сделать первые прихватки.

Не следует начинать сварку с наложения чистового шва по одной из полок углового проката. При интенсивном нагревании в процессе сварки, металл деформируется, в результате чего стык по второй полке угловой заготовки может разойтись. Правильней сначала сварить металл прихватками по краям полок и в середине уголка, а уже после этого окончательно приварить заготовки друг к другу.

Стыковое соединение

Можно сварить куски углового профиля встык. Такой вид сварки часто требуется для того, чтобы удлинить имеющийся отрезок стали. Технология выполнения такого соединения проста и в основном не отличается от стыкового соединения листовых заготовок. Но некоторые особенности всё же имеются.

Вначале следует произвести ровную обрезку соединяемых участков. Этой процедуре должна предшествовать тщательная разметка материала. Вообще, это должно быть правилом при работе с металлом, если есть цель качественно выполнить работу. Острые края срезов нужно обработать напильником, удалив с них заусенцы и обрезки металла.

Для того чтобы сварить металлические детали ровно, лучше всего предварительно совместить их, зажать в специальной струбцине. Тщательно проверив и при необходимости скорректировав положение заготовок с помощью уровня, можно сделать первые прихватки.

Не следует начинать сварку с наложения чистового шва по одной из полок углового проката. При интенсивном нагревании в процессе сварки, металл деформируется, в результате чего стык по второй полке угловой заготовки может разойтись. Правильней сначала сварить металл прихватками по краям полок и в середине уголка, а уже после этого окончательно приварить заготовки друг к другу.

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитингаФитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

Фитинг для соединения труб круглого сечения

Преимущества и недостатки

Преимущества

сварка труб, как правило, производится именно стыковым соединением

При стыковом соединении

• электродный металл используется меньше,
• контролировать процесс не сложно, конструкции получаются надежные,
• техника сварки более простая, чем техника углового шва,
• стыковые соединения обеспечивают плоскостность поверхности конструкции,
• обеспечивают получение соединения деталей различной толщины,
• есть возможность выполнения сварки металла большой толщины односторонним швом.

Недостатки

• не обеспечивает дополнительной жесткости в сравнении с нахлесточным ,
• так же могут образоваться значительные деформации поверхности после сварки (особенно при сварке тонкого металла).

Крепление гипсокартона в углах

Крепление гипсокартона в углах имеет свои особенности в зависимости от способа устройства угла.

При однолистовой обшивке каркаса, смежные листы внешнего угла, как бы накладываются друг на друга. Торец листа в углу должен быть срезан до гипса. То есть, на торце углового листа не должно быть картонной кромки. Она помешает шпаклевать угол. Листы внутреннего угла также срезаются до гипса. При Т-образной стыковке, торец листа срезается под 45⁰, для лучшего шпаклевания.

При двухслойной обшивке, листы в углу, попеременно смещаются. Это хорошо видно на представленных фото. Также внимательно посмотрите, как чередуются саморезы в углу.

Варианты способов сварки угловых швов

К примеру, сварка угловых швов обеспечивает наиболее благоприятные условия создания полного провара корня сварного соединения по всей его длине. Технологическое выполнение задачи похоже на создание стыковой сварной сварки с V-образным разделением. Сварное соединение формируется между поверхностями V-образной формы подходящим сварочным аппаратом.

Угловые швы в процессе сварки требуют особенно тщательную сборку соединяемых деталей. Это нужно для обеспечения максимально возможного зазора между ними. Чем это расстояние меньше, тем большая вероятность попадания в него металла в жидком состоянии.

V-образные сварные соединения выполняются без скоса кромок, если металл толщиной менее 14 мм. Кроме того, от свариваемой толщины металла зависит выбор вариантов ручной дуговой сварки.

Рекомендуемые варианты скошенных сборок могут быть следующими:

габариты металла — 6-8, катет — 6 мм, проводящая часть — 6 мм, 300-350А;

габариты металла — 10-14, катет — 8 мм, проводящая часть — 8 мм, 480-560А.

Как показывает практика, сваривание вертикальным катодом не всегда возможно в нижнем положении. При отсутствии такой возможности V-образные стыки варят наклонной составляющей частью. Этот способ работы отличается отрицательными характеристиками. К примеру, наклонным проводником практически невозможно получить качественный провар наплавляемых стыков. Это возможно из-за того, что разгоряченная жидкость постоянно стекает с поверхности, установленной вертикально. Процесс получения неразъемного соединения наклонным электродом затруднителен в односторонних швах трубопроводов. Непроваренная кромка может стать следствием образования трещин. Исключаются подобные дефекты двухсторонней разделкой кромок.
