Коуш для фиксации троса: основные виды и применение

Применение коуша для повышения надежности тросов

Петлеобразные концы тросов и канатов (огоны) надеваются на коуш и надежно удерживаются на нем за счет формы его сечения, которое имеет конфигурацию желоба. В зависимости от сферы применения, размеров огона и испытываемых нагрузок, коуш для канатов или тросов может иметь различные размеры. Некоторые модели коушей для судовых канатов, к примеру, могут весить до 40 кг, а устройства, используемые в строительной сфере и быту, отличаются небольшими габаритами и весом. Основной технологией, используемой при производстве коушей, является ковка.

На выбор размера коуша основное влияние оказывает диаметр троса, для которого он будет использован. К размерам такого устройства относится его диаметр, равный максимальному диметру круга, который можно вписать в его внутреннюю часть, а также радиус канавки его желобка, измеряемый в поперечном сечении коуша.

Разновидности коушей

Конструктивно коуши разделяются на несколько вариантов, которые рассмотрим далее.

Круглый коуш представляет собой стальное изделие, обработанное методом цинкование. Он выполнен в форме кольца, поэтому петля троса образует ровный круг.

Судовой коуш изготовлен в виде капли с помощью горячей ковки. Предусмотрено два основных варианта:

для применения со стальными канатами (С);
для применения с растительными канатами (Р).

В маркировке предусмотрен показатель максимально допустимой нагрузки.

Вантовый коуш имеет небольшой диаметр и широко распространен в строительной сфере. Он используется для фиксации различных конструкций и механизмов.

Кислотостойкий коуш примечателен благодаря блестящей поверхности. Он применяется на различных производствах, где присутствует агрессивная среда. Для производства используется сталь М1-М12, устойчивая к коррозии и другим воздействиям.

Полу-коуш подходит для крупных тросов с большим диаметром. Клиновые гнезда обеспечивают надежную фиксацию за счет заклинивания обоймы в механизме. Также существуют варианты для тросов, изготовленных из синтетических материалов.

Способы фиксации троса на коуш

Если сам огон ненадежен, то использование тросов не принесет никакой пользы. Формирование петлей выполняется самыми разными способами.

При слабых нагрузках петелька формируется хомутом или металлической трубочкой.
Для повышенной прочности трос расплетается на два равных отрезка. Необходимое расстояние для этого процесса составляет примерно 30 см. Чтобы избежать ран, надевают перчатки. Части каната помещают в желоб коуша и соединяют с остальной частью троса отверткой. Ею раздвигают витки и пропускают в отверстия разделенный край. Для дополнительной прочности плетеное соединение закрепляют хомутами либо закрутками из проволоки.

Способы фиксации троса на коуш

Коуши для каната или троса будут бесполезны, если сам огон не обладает достаточной надежностью. Формировать петли на концах тросов можно различными способами. Если нагрузки, приходящиеся на трос, будут незначительными, то сформировать петлю можно при помощи обычного хомута или металлической трубки, которая расплющивается после того, как с ее помощью на конце троса сформирован петля. Посмотреть подробности такой несложной технологической операции можно на фото, которые не составит труда найти в интернете.

Для того чтобы сделать более надежную петлю на конце троса, вам потребуется расплести его на две части, приблизительно равные друг другу по толщине и количеству волокон. Распустить конец троса необходимо на длину приблизительно 30 см. Такую процедуру следует выполнять в перчатках, чтобы не поранить руки стальными волокнами. Две распущенные половинки троса перекрестно помещаются в желобок коуша и соединяются с нераспущенной частью троса. Самое главное, обеспечить такое соединение высокой надежностью. Для этого каждая половинка распущенной части пропускается между витками нераспущенной, для чего используется отвертка, с помощью которой витки раздвигаются, и в полученный просвет пропускается распущенная часть. Для большей надежности полученное плетеное соединение можно дополнительно усилить хомутами, расплющенной трубкой или проволочными закрутками.

Один из способов фиксации троса с коушем

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Типы креплений

Существует несколько типов креплений.

U-образный зажим

По конструкции напоминает латинскую букву «U». Имеет резьбовые шпильки, на которые надевается прижимная зубчатая планка-шайба. Гайки накручиваются на резьбу, сдвигая скобу крепления троса вверх, и она прижимает стальной канат к основанию зажима. Есть также U-образные скобы с отверстиями для крепежных валиков. Они изготавливаются из оцинкованной стали и выдерживают слабые и средние нагрузки при транспортировке грузов и техники.

Плоский тросовый зажим

Представляет собой металлическую пластину с двумя шпильками с резьбой. На них надевается другая прижимная пластина, которая сверху притягивается гайками. Есть разновидности с одной (simplex), двумя (duplex) и тремя (triplex) шпильками. Материал изготовления – углеродистая сталь.

Трубчатый зажим

Это пустой цилиндр, в который просовывают концы канатов и сплющивают их специальным прессом или ручным гидравлическим инструментом. Также с его помощью на концах канатов делают петли. Обычно зажимы изготавливаются из алюминия, но для работы в суровых условиях используют изделия из нержавеющей стали. Медные зажимы применяются для работы в агрессивных химических условиях.

По конструкции и заводскому исполнению зажимы делятся на:

Клиновые. Подходят для такелажных работ и тросов большого диаметра. Они пользуются популярностью у электриков, которые закрепляют самонесущие изолированные провода (СИП) на столбе. Кроме металлических скоб конструкцией предусмотрено два рычага, которые обеспечивают высокопрочное соединение.
Болтовые. Самое простое исполнение такого фиксатора можно увидеть при установке розетки или патрона с лампочкой. Жилы кабеля попадают между шляпкой болта и прижимной пластиной. Конструкция затягивается гайкой. В результате образуется достаточно прочное соединение.
Винтовые. Такие зажимы в такелажных работах почти не используются, а применяются в электрике. Например, в клеммниках, в шинах заземления и нулевых шинах, где в отверстие вставляется кабель, и винт, закручиваясь, прижимает его своим концом к телу детали.
Заклинивающие. Предназначены для крепления канатов и кабелей без изоляции на специальную анкерную опору.
Прессуемые. Представляют собой две пластины, которые сжимают между собой трос. Есть и другая разновидность зажима: металлическая трубка, согнутая под углом. В нее просовываются концы канатов, а внутрь закручивается резьбовая шпилька, которая прессует их между собой. Такой крепеж для троса сверхпрочен и выдержит даже самые серьезные нагрузки.
Клыковые. Главный представитель быстросъемных клыковых зажимов – тот же самый u-образный прижимной механизм с зубчатой планкой, надеваемой на шпильки, и двумя гайками.

Где купить талреп в СПб?

В нашем магазине «Крепком» можно купить талреп крюк-кольцо, кольцо-кольцо, гак-гак, вилка-вилка, а также цепные рэтчеты для перевозки тяжелой техники, оборудования, бревен. Все они прошли испытания нагрузкой и имеют большой запас прочности (4:1, 5:1, 6:1). Сколько стоят такие такелажные приспособления? – Цена талрепа во многом зависит от его размеров. Диапазон цен на «Крепком» выглядит следующим образом: от 150 до 7000 рублей за единицу товара.

Надеемся, что эта обзорная статья поможет принять вам принять правильное решение в выборе такелажного талрепа для натяжения троса или цепи. Цепи, стропы, такелаж 31.01.2020 10:38:14

Вариант 1

Ну что, поздравляю с приобретением синтетического троса. Теперь дело осталось за малым – закрепить один конец троса на барабане лебедки, а на втором конце повесить крюк. И если с первой задачей справиться достаточно просто, то вторая ставит многих в тупик и заставляет вязать всяческие узлы и стягивать металлическими хомутами концы троса. Это неправильно и ненадежно. Ниже приводится описание технологии заплетения…

Под острым углом обрезаем конец троса, обрезанный конец плотно без заломов обматываем скотчем, чтоб не лохматился.

Далее берем коуш и в его желобок укладываем трос. Свободный конец троса должен составлять около 30-35 см.

Для заделки первой петли сжимаем трос поперек и пропускаем заделаный конец в получившееся отверстие.

Аналогично делаем вторую петлю. Расстояние – около 5 сантиметров. Заплетаем оставшийся конец. Длина стежков около 5 сантиметров.

Складываем чуть больше троса и пропускаем внутрь. Убераем остаток троса внутрь заплетки…

Складываем чуть больше троса и пропускаем заделанный конец троса внутрь. Желательно без складок.

Теперь необходимо вытащить заделанный конец троса наружу. Можно помочь себе пасатижами. Осталось снять скотч и натянуть трос. Свободный конец спрячется внутрь.

Трос готов!

Коуш для стальных канатов и для троса – надежный огон

Внешне коуш для каната представляет собой оправу треугольной, каплевидной или круглой формы, которая изготавливается путем ковки или литья из высокопрочной углеродистой стали. Изделия вставляются внутрь петли – огона, и не выскальзывают благодаря желобу, идущему по наружной стороне. Размеры такого изделия, как коуш, могут впечатлить – некоторые кованые судовые экземпляры весят сами по себе почти 37 кг и способны выдерживать огромную нагрузку. Конечно, в строительстве и быту используют экземпляры поменьше – все зависит от диаметра каната или троса, который необходимо укрепить на изгибе петли.

Так, при диаметре каната в пределах 2,5 мм вам понадобится коуш с диаметром в 10 мм и радиусом канавки в 1,5 мм. Под диаметром коуша в данном случае понимается расстояние между двумя самыми крайними точками круга внутри изделия. Если же толщина каната 10-12 мм, уже понадобится вариант с диаметров в 40 мм и радиусом канавки около 7 мм. То есть какой бы трос или канат вы ни выбирали, согласно требованиям, диаметр внутреннего круга коуша должен быть в 4 раза больше, а канавка должна быть такого размера, чтобы изделие «утопало» практически на 2/3 в ней. Благодаря этому вы обеспечите максимальную безопасность при работе и продлите жизнь тросу.

Существуют судовые, круглые, вантовые, стальные и кислоустойчивые коуши, а также клиновые гнезда.

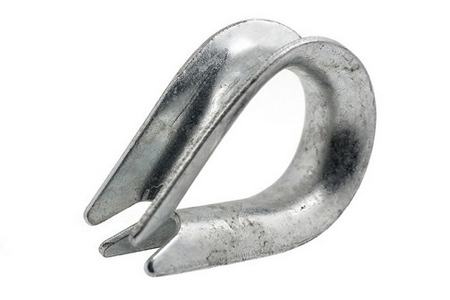

Судовые коуши для троса, как правило, изготавливаются путем горячей ковки и имеют каплевидную форму. Существует два типа судовых изделий – тип С используют при креплении стальных канатов, тогда как тип Р предназначен для растительных. Оба типа могут быть изготовлены как из углеродистых, так и из маломагнитных сталей. Самый большой представитель типа С предназначен для троса толщиной в 66,5 мм в диаметре. Цифры в маркировке после буквы обозначают, какую нагрузку способен выдержать крепеж, например С400 способен выдержать нагрузку в 40 тс, а Р20 выдержит нагрузку в 2 тс.
Вантовые варианты также пришли к нам из морской тематики, однако сейчас они чаще используются в сфере строительства в различного рода растяжках, поддержках, телескопировании и для соединения частей механизмов и металлоконструкций. Отличительной чертой вантовых изделий является меньший внутренний диаметр.
Кислостойкие элементы изготавливаются из коррозионно- и кислотоустойчивой стали М1-М12. Это обеспечивает дополнительную надежность креплений на производстве. Такие изделия легко узнать по блестящей поверхности.
Полу-коуши – применяемые для предотвращения изнашивания и залома канатов большого диаметра на небольших радиусах изгиба, что характерно при подъеме или буксировке грузов.
Круглый оцинкованный коуш – цельное круглое изделие, благодаря которому внутри петли троса или каната образуется ровный круг.
Клиновые варианты – обоймы для закрепления стальных канатов в грузоподъемных механизмах. Устройство состоит из обоймы, вставки и клина, который и заклинивает канат между стенками обоймы, вставкой и самим клином.
Коуш для синтетического троса характерен тем, что его канавка по бокам закрыта, что предотвращает выскальзывание мягкого синтетического материала.

Установка зажимов на канаты и крепление

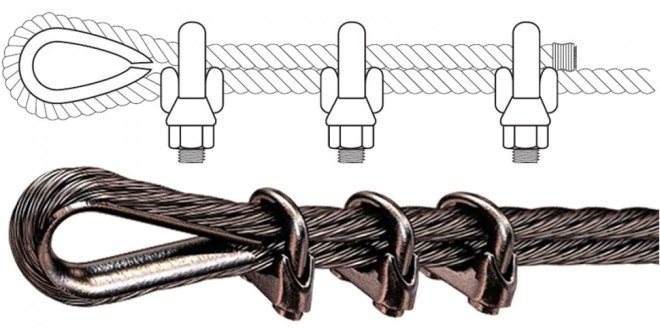

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

1 Что представляет собой коуш и его виды

Коуш – это такая специальная оправка под петлю (огон) троса (стального или из мягких материалов), защищающая его от повреждений, излома и быстрого износа (истирания). В чем состоит и как на деле осуществляется защитная функция этого изделия? Внешняя сторона коуша выполнена в виде желоба (имеет канавку), в который и помещается, причем достаточно плотно, трос, то есть его петля. А сама эта оправка имеет форму, максимально близкую к контуру огона.

Коуш

Благодаря такой конструкции коуша трос, находясь в его канавке, не вступает в непосредственный контакт с деталью (элементом), на который крепится своей петлей. Форма и размеры оправки обеспечивают равномерное и без изломов прилегание к ней каната. Бортики канавки коуша не позволяют соскочить с него петле, а также защищают трос от повреждений сбоку, хотя там он меньше всего подвержен износу и другим механическим воздействиям.

Так как коуши используются в очень многих областях производства и жизнедеятельности человека, производят несколько их видов, которые приведены и коротко описаны в соответствующей публикации сайта. Это статья «Коуши – что это такое, основные характеристики и разновидности». В рамках данной публикации отметим только, что по форме (внешнему виду) эта оправка бывает круглой, треугольной или каплевидной. Коуши в последнем варианте исполнения самые распространенные и используются практически во всех случаях, когда необходима подобная защита троса.

Производят коуши в основном из углеродистой стали, но есть и пластмассовые. Стальные изготовляют методом литья, штамповки либо ковки с последующей оцинковкой или покраской для обеспечения их защиты от коррозии. Конструктивно коуш может быть выполнен цельным либо составным, состоящим из нескольких деталей. Один из видов таких оправок на нижеприведенных фотографиях. Причем это каплевидный коуш.

Причем для одного и того же троса размеры, габариты и масса коушей, производимых по разным ГОСТам, отличаются. Для примера можно сравнить два самых распространенных и наиболее востребованных вида оправок. Это каплевидные коуши стандарта 2224-93 и такой же формы, но производимые по ГОСТ 19030-73. Чертежи, по которым их изготовляют, представлены соответственно на Рис. 1 и 2. Взяты из этих ГОСТов.

Рис. 1. Коуши стандарта 2224

Рис. 2. Коуши стандарта 19030

Сравним характеристики этих двух изделий, предназначенных для троса диаметром 3 мм. По обоим стандартам производят коуши, используемые для защиты огона канатов с диаметрами в диапазоне свыше 2,5 и до 3,5 мм включительно. Но характеристики этих оправок отличаются, что видно из представленной таблицы.

Таблица 1. Размеры и масса коушей для тросов диаметром свыше 2,5 и включительно до 3,5 мм (в том числе 3 мм) стандартов 2224 и 19030

Изделия ГОСТ	Обозначение размера на соответствующем чертеже и его значение, мм	Масса, г
2224-93	D	L	L₁	B	S	R	S₁	8
12	20	32	7	1,5	2,0	2,5
19030-73	d	l*		b	s	r	h–s = r (h = 2,2)	1,1
10	17		4,5	0,5	1,7	1,7

Как закрепить трос на барабане.

Наиболее просто это сделать на лебёдке Come Up 9000. Закрепляемый конец необходимо плотно замотать изолентой и как стальной затянуть фиксирующим винтом. В механических лебёдках вообще не требуется ничего изобретать – трос крепится так же как и стальной, в специальные зажимы. А для лебёдок Warn необходимо использовать электрическую клемму. Трос как электропровод заклёпывается внутрь клеммы и крепится за ушко к стандартному креплению на барабане. Для закрепления троса нужно использовать винт со сферической шляпкой, это предотвратит его выдавливание тросом при нагрузке и порчу троса об острые грани обычного винта.

Изделия для монтажа троссовых проводок

Серьга К1016У3 служит для крепления каната к металлоконструкциям, балкам и перекрытиям для тросовой электропроводки. Серьга крепится между уголками металлических ферм между плитами перекрытий поворотом и заклиниванием в щели. Диаметр троса до 8 мм. Допустимая нагрузка 1,2кН.

Материал изготовления:сталь с металлическим покрытием Технические условия: ТУ 34-1445-82 Климатическое исполнение: УЗ

Анкер К675 М служит для крепления тросов (диаметр 6-8 мм) к строительным металлоконструкциям зданий. Закрепляется анкер К-675 М при помощи сварки и болтов. Допустимая нагрузка — 16 кН.

Анкер проходной К-809 служит для крепления тросов (диаметр до 10 мм) к строительным металлоконструкциям, стенам зданий. Закрепляется анкер К-809 при помощи сварки и болтов. Допустимая нагрузка — 16 кН.

Материал изготовления:сталь с лакокрасочным покрытием Технические условия: ТУ 34-1445-82 Климатическое исполнение: УЗ Масса:— 1,51 кг

Муфта натяжная К-798, К-804, К-805 — служит для натяжения троса (диаметр 2-8 мм) при тросовой электропроводке. Конструкция муфты натяжной: корпус, крюк и винт с гайкой. Крюк крепит муфту к проходному анкеру К809, анкеру К675, серьге К1016 УЗ и др.. Натяжение троса осуществляется вращением корпуса муфты вокруг винта.

Тип	Допустимая нагрузка (Р), Н	Ход винта, (L1-L)	Размеры	Масса
L	L1	A	d
Муфта К-798 У3	1200	50 мм	150 мм	200 мм	13 мм	6 мм	0,094 кг
Муфта К-804 У3	5000	100 мм	265 мм	365 мм	20 мм	12 мм	0,55 кг
Муфта К-805 У3	16000	300 мм	550 мм	850 мм	27 мм	20 мм	3,47 кг

Колпачки К5А, К6А

Колпачки К5А, К6А служат креплением изоляторов на крюки КВ-22А воздушных линий электропередач напряжением до 1000 В. Колпачки К5А, К6А закрепляют изолятор без дополнительного уплотнения обеспечивая надежное соединение.

Материал изготовления:пластмасса Технические условия: ТУ 36-1438-85 Климатическое исполнение: УХЛ1

Тип	Размеры, мм	Допустимые нагрузки, Н	Масса 1000шт., кг
H	d	D1	D2	вдоль оси	перпендикулярно оси
Колпачки К-5А	35	24	26,1	18	300	4000	9,3
Колпачки К-6А	43	32,5	35,9	22	735	2000	21,0

Коробки троссовые У230, У231

Коробки троссовые У230, У231 служат распределителем магистральных линий от тросовых проводок. Выполнение 3-х или 4-х жильным кабелем. Возможно присоединение до 3 электроприемников и подвешивания светильников до 5 кг, с напряжением до 380 В.

Материал изготовления: сталь с лакокрасочным покрытием Технические условия: ТУ 36-1908-83 Климатическое исполнение: УЗ

Тип	Сечение проводов, мм2	Способ закрепления проводов на тросе	Способ присоединения светильника	Масса, кг
магистральных	ответвительных
Коробки троссовые У230	4-10	1,5-2,5	С помощью анкера	К зажимам коробки	1,54
Коробки троссовые У231	16-35	1,5-4,0	2,10

Коробки троссовые У245, У246

Назначение: Коробки троссовые У245, У246 служат распределителем магистральных осветительных линий. Возможно подвешивание светильников до 5 кг, с напряжением до 380 В. Материал изготовления: сталь с лакокрасочным покрытием Технические условия: ТУ 36-1460-2003 Климатическое исполнение: УЗ

Тип	Сечение магистральных проводов мм2	Сечение ответвительных проводов мм2	Способ закрепления на тросе	Способ присоединения светильника	Количество сжимов	Масса, кг
Коробки тросовые У245	4-10	1,5-2,5	с помощью скобы	к ответвительным сжимам	2	0,54
Коробки тросовые У246	16-35	1,5-4,0	7	1,16

Коробка У256, У257

Коробка У256, У257 служит для присоединения одного или двух светильников к осветительной сети.Присоединение осуществляется с помощью вилки и штепсельной розетки 10А 250В ГОСТ 7396. 0-89. Сечения магистральных проводников — до 25, ответвительных — до 4 мм2.

Технические условия: 36 -1460-82.

Климатическое исполнение: УЗ, ТЗ

Тип	Сечение магистральных проводов, мм2	Сечение ответвительных проводов, мм2	Масса, кг
Коробка У256	до 25	до 4	1,52
Коробка У257	1,27

Зажим троссовый К-296, К-676

Зажимы тросовые К296, К676 служат для соединения и натяжки тросов, диаметром до 8 мм. Зажим К296 соединяет вертикальные проволочные подвески, растяжки и прочее, допустимая нагрузка 7,2 кН. Зажим К676 служит для закрепления петель на концах троса диметром 6-8 мм. Допустимая нагрузка 16 кН

Материал изготовления: сталь с металлическим покрытием Климатическое исполнение: УЗ

Тип	Нагрузка (Р), Н	Масса, кг
допустимая	испытательная
Зажим К-296	7200	9000	0,185
Зажим К-676	16000	20000	0,76

Академический узел

Это очень крепкий узел, позволяющий связывать разные лески.

Обратите внимание!

Снасти для морской рыбалки: советы экспертов, особенности выбора и применения лучших снастей (85 фото + видео)
Классификации крючков: таблица размеров, номера, секреты выбора и применения. Полезные советы и рекомендации (80 фото)
Как привязать к катушке леску — лучшие надежные узлы и особенности их монтажа своими руками (100 фото и видео)

Сложить один из концов, образовав петлю.
Другой обматывает одну из сторон петли 5-7 раз.
Обматывает другую сторону петли также 5-7 раз в обратную сторону.
Узел затягивается.

Виды

Чтобы обеспечить изделию максимальную надежность и долговечность, все конструктивные элементы выполняются с использованием нержавеющих сталей. Для изделий, эксплуатация которых предполагает небольшие нагрузки, могут использоваться также алюминий, латунь либо медь.

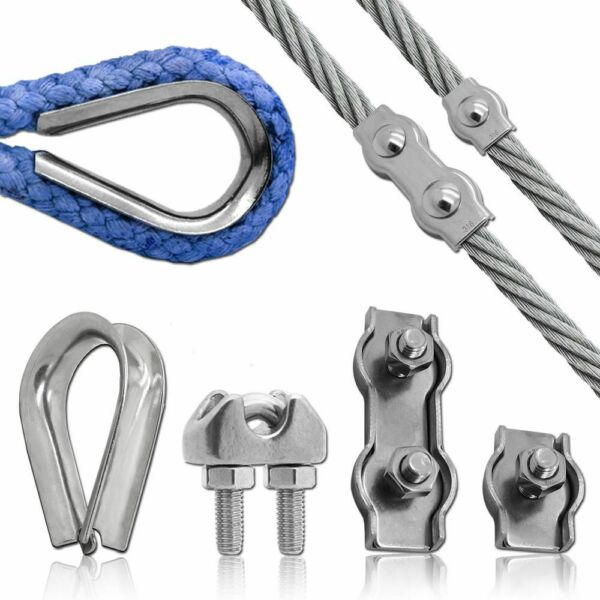

Среди немалого разнообразия зажимов для троса следующие виды пользуются наибольшей популярностью:

Клиновый зажим. Считается специализированным изделием, позволяя фиксировать такелажные канаты либо тросы большого диаметра (вплоть до 100 миллиметров). Надежный обхват каната либо троса обеспечивается за счет шайбы, выполненной из мягкого алюминия, на ряду с этим для крепления применяются втулки из антифрикционной бронзы, что вместе гарантирует повышенную износостойкость;

Одинарные зажимы Simplex. Их конструкция предлагает зажимную стальную пластину между тросом и накладкой и специальную накладку из стали с бортами по краям. Все зажимы Simplex оснащаются гайкой и болтом для фиксации элементов между собой. Зажим необходим по большей части для крепления разных концов троса при сращивании;

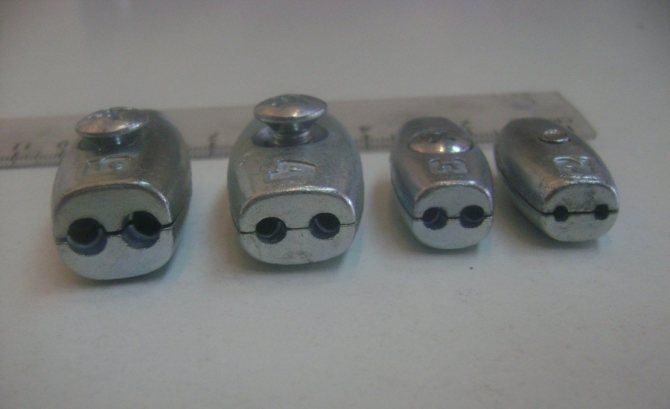

Зажим «бочонок» предлагает пару полых приплюснутых полуцилиндра, фиксирующихся между собой винтом. При этом в одном полуцилиндре имеется специальное отверстие для винта, а во втором – прилив с резьбой. Для создания петли и пропуска тросов в торцах каждого полуцилиндра предусмотрено по паре пазов полукруглой формы;

Двойной зажим Duplex. Принцип работы приспособления напоминает работу Simplex-зажима. Различие заключается лишь в большей длине пластины и накладки, благодаря чему появляется возможность установить вторую пару крепежных гаек и болтов. Из-за такого конструктивного решения увеличивается не только надежность захвата, но и его размеры;

Подковообразный зажим, изготавливаемый по стандарту DIN Состоит из пары гаек, U-образной стремянки с резьбой, колоды с гнездом для троса и шайбы-накладки для петли троса. Выполняется все из нержавеющей или оцинкованной стали. Данного рода зажимы применяются по большей части для небольших нагрузок, например, при буксировке либо транспортировке техники и грузов.

Классификация приспособлений

Выбирать зажимы нужно с учетом конкретных условий их использования, особенностей применяемого троса и планируемой нагрузки. По размерам можно выбрать самые разнообразные модификации – они могут быть небольшими 3-5 мм в диаметре, но встречаются и более объемные до 40 мм.

В быту чаще всего применяются обычные конструкции, которые производятся из стали второго класса после оцинковки. У них петля у основания зажимается болтами. Однако профессионалами востребованы усиленные модификации, имеющие более прочный затвор. Поэтому они ориентированы на повышенный уровень нагрузок.

Для изготовления применяется сталь или медь, хотя в ряде случаев допустимо использование только алюминиевого зажима для троса. А вот сталь с оцинкованным покрытием будет более дорогим вариантом, но позволит эксплуатировать крепежные элементы в суровых климатических зонах.

Варьируется и конструкция – они могут быть одинарными или двойными, иметь плоское или дугообразное исполнение. В плоских моделях имеются две пластины из оцинкованной стали с диаметром 2-40 мм.

Закрепление производится при помощи болтов с гайками. Их применение эффективно при сращивании тросов и проведении других подобного рода манипуляций. Для соединения надо ставить более двух приспособлений.

Дугообразная конструкция имеет цилиндрическую форму с дугообразной выгнутостью. На концах расположены болты, которые и обеспечивают фиксацию. Чаще всего их применяют в соединительных операциях, однако допустимо и крепление петли. Это промышленный вариант крепежа, который способен вынести нагрузку не менее 97 кг.

Обжимной зажим производится из алюминиевого сплава. Выглядит как овальный отрезок трубы с небольшой двусторонней приплюснутостью. В этот отрезок заводится трос, и конструкция сплющивается двумя способами:

ударно при помощи молотка;
вручную за счет нажима.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.
