Как производить расчеты для полиспаста ↑

Несмотря на то что теоретически конструкция полиспаста предельно простая, на практике не всегда ясно, как поднять груз с помощью блоков. Как понять, какая кратность понадобится, как выяснить КПД подъемника и каждого блока в отдельности. Для того чтобы найти ответы на эти вопросы, нужно выполнить расчеты.

Расчет отдельного блока ↑

Расчет полиспаста нужно выполнять из-за того, что условия работы далеки от идеальных. На механизм действуют силы трения в результате движения троса по шкиву, в результате вращения самого ролика, какие бы подшипники ни применялись.

Кроме того, на стройплощадке и в составе строительной техники редко применяется гибкая и податливая веревка. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Для расчета выводят уравнение моментов для шкива относительно оси:

SсбегR = SнабегR + q SнабегR + Nfr (1)

В формуле 1 показаны моменты таких сил:

• Sсбег – усилие со стороны сбегающего каната;
• Sнабег – усилие со стороны набегающего каната;
• q Sнабег – усилие, для сгибания/разгибания каната с учетом его жесткости q;
• Nf – сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плечо – радиус блока R или радиус втулки r.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Поскольку сила для сгибания/разгибания троса существенно меньше остальных, вычисляя воздействие на ось блока, этим значением часто пренебрегают:

N = 2 Sнабег×sinα (2)

В этом уравнении:

• N – воздействие на ось шкива;
• Sнабег – усилие со стороны набегающего каната (принимается примерно равным Sсбег;
• α – угол отклонения от оси.

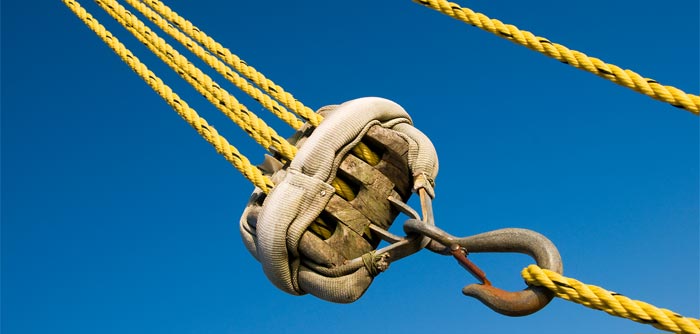

Блок полиспаста

Расчет полезного действия блока ↑

Как известно, КПД – коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:

ηб = Sнабег/ Sсбег = 1/(1 + q + 2fsinα×d/D) (3)

В уравнении:

• 3 ηб – КПД блока;
• d и D – соответственно, диаметр втулки и самого шкива;
• q – коэффициент жесткости гибкой связи (каната);
• f – коэффициент трения;
• α – угол отклонения от оси.

Из этой формулы видно, что на КПД влияет строение блока (посредством коэффициента f), его размер (через отношение d/D) и материал каната (коэф. q). Максимальное значение КПД можно получить, используя втулки из бронзы и подшипники качения (до 98%). Подшипники скольжения дадут до 96% коэффициент полезного действия.

На схеме изображены все силы S на разных ветвях каната

Как высчитать КПД всей системы ↑

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих. Для вычисления используют куда более сложную формулу, а точнее – систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:

• S1=ηп S0;
• S2=(ηп)2 S0; (4)
• S3=(ηп)3 S0;

….

Sn=(ηп)n S0.

КПД полиспаста при разной кратности

Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться. Суммарный КПД полиспаста будет зависеть не только от ηб, но и от количества этих блоков – кратности системы. По таблице можно найти ηп для систем с разным количеством блоков при разных значениях КПД каждого.

Расчет в Excel усилий в ветвях стропа.

Схема строповки, о которой пойдет речь, изображена на рисунке, размещенном чуть ниже этого текста.

Условия задачи:

Груз весом G

с центром тяжести в точке C зацеплен за точки A и B двухветвевым стропом. Верхним кольцом строп надет на крюк крана (на рисунке не показан). Угол между ветвями стропа –α . Требуется найти усилия в ветвях стропаT при различных углахα .

Загружаем MS Excel или OOo Calc и начинаем расчет стропов!

Общие правила форматирования, которые действуют во всех файлах Excel представленных на сайте, можно посмотреть на странице « ».

1.

Угол между ветвями стропаα в градусах вписываем

в ячейку C15: 30

Расчет усилий в ветвях стропа:

2.

Усилие, возникающее в каждой из ветвей стропаT , выраженное в процентах от веса поднимаемого грузаG рассчитываем

в ячейке C16: =½/COS (C15/2*ПИ()/180) =52%

T=1/(2*cos(α/2)) На графике прекрасно видно быстрое нелинейное нарастание усилия в ветвях стропа (о котором мы говорили в самом начале статьи) при увеличении угла более 120 градусов! Если при угле α

равном 90 градусов каждая ветвь стропа нагружена силойT равной 71% от веса грузаG , то при углеα равном 120 градусов усилие в каждой из ветвейT уже равно весу грузаG , а при углеα равном 150 градусов усилие в каждой из ветвейT достигнет почти двойного веса грузаG !

Подбирая строп, следует знать вес груза и понимать местоположение центра тяжести для грамотного определения точек зацепов.

Важно правильно выбрать длину ветвей стропа! Правильно – это когда угол между стропами находится в диапазоне от 60 до 90 градусов. При таком угле груз наиболее устойчив от произвольных разворотов и переворотов

При этом, как правило, еще не слишком теряется высота подъема.

Исходя из вышесказанного, рекомендуется стропальщику (и крановщику, и мастеру) следить, что бы угол между стропами не превышал 90 градусов (или 45 градусов к вертикали)! Конечно, строп должен быть подобран с ветвями соответствующей грузоподъемности и необходимой длины.

Чаще всего нарушения озвученного выше правила происходят при небольшом выборе стропов или при недостаточной высоте подъема. Тогда приходится производить строповку груза с углом между ветвями большим 90 градусов, а иногда большим 120 градусов. В таком случае нужно быть трижды внимательным и перепроверить расчетом прочность ветвей стропа, не смотря на то, что они изготавливаются со значительным коэффициентом запаса прочности (5 — для цепных стропов, 6 – для канатных стропов, 7 – для текстильных стропов)!

Ответственные за безопасное производство работ, не забывайте проводить освидетельствование стропов каждые 10 дней и делать соответствующие записи в журнале регистрации грузозахватных приспособлений! Испытывать стропа необходимо через каждые полгода эксплуатации.

Эффективность и безопасность работы с многоветвевыми стропами напрямую зависит от умения грамотно распределить нагрузку между ветвями. Неискушенному в работе с такелажным оборудованием человеку может показаться, что решение этого вопроса лежит на поверхности: нужно просто разделить грузоподъемность на количество составляющих. А вот опытные стропальщики знают, насколько ошибочно это мнение, ведь успех зависит от ряда сопутствующих факторов. От каких же?

Полиспаст своими руками – чтобы стать сильней в несколько раз!

≡ 5 Апрель 2021 · Рубрика: Интересно знать

Для подъема больших грузов человек не очень силен, но он придумал очень много механизмов, которые облегчают данный процесс, и в данной статье мы обговорим полиспасты: направление и устройство систем такого типа, а еще попытаемся выполнить самый простой вариант подобного устройства собственными руками.

1 Как мы упрощаем подъем грузов?

Грузовой полиспаст – это система, которая состоит из канатов и блоков, благодаря которой можно выиграть в эффектной силе при потере в длине. Принцип очень простой. В длине мы проигрываем именно столько, во сколько раз оказался выигрыш в силе.

За счёт этого золотому правилу механики можно приподнимать грузы большой массы, не прилагая при этом немалых усилий. Что как правило не очень критично. Приведем пример.

Вот вы выиграли в силе в 8 раз, при этом вам потребуется вынуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Использование подобных устройств для Вас обойдется доступнее, чем аренда крана для подъемных работ, более того, вы можете сами контролировать выигрыш в силе.

У полиспаста имеется две противоположные стороны: одна из них неподвижная, которая фиксируется на опоре, а остальная – подвижная, которая цепляется на самом грузе.

Выигрыш в силе выполняется благодаря подвижным блокам, которые закрепляются на подвижной стороне полиспаста. Неподвижная часть служит исключительно для перемены пути движения самой веревки.

Виды полиспастов выделяют по проблемы, четности и кратности.

Также нечасто, но все таки применяется скоростной полиспаст, подобный вариант предоставляет выигрыш в скорости перемещения грузов при совсем небольшой скорости компонентов привода.

2 Как работает обычная блочная конструкция?

Рассмотрим сначала простой монтажный полиспаст. Его можно получить при добавлении блоков на опору и груз. Дабы получить нечётный механизм, следует укрепить конец верёвки на подвижной точке груза, а дабы получить чётный, то закрепляем веревку на опоре.

Система блоков для подъема грузов своими руками

Много вопросов получаю по использованию блоков усиления лебёдки, ведь практически все, кто приобретает быстросъёмную лебёдку СТОКРАТ, берут к ней блок усиления. В этой статье и в видеообзоре я вкратце постарался ответить на самые частозадаваемые вопросы.

Полиспаст, это система из нескольких подвижных и неподвижных блоков и троса, проходящего через них. Название его происходит от греческого Polyspastos, что означает «натянутый многими канатами». С помощью полиспаста (системы блоков и троса) можно поднимать груз или перемещать его по горизонтальной поверхности с выигрышем в силе и проигрышем в расстоянии.

Блок усиления лебёдки (ролики) это часть полиспаста, а не он сам. Безграмотно называть его полиспастом. Использовать блок можно для изменения вектора тяги без увеличения тягового усилия. К примеру, можно вытянуть автомобиль при невозможности подьехать с нужной стороны.

Принцип работы полиспаста: скорость движения автомобиля уменьшается в два раза относительно скорости смотки троса, при этом тяговое усилие лебедки применяется к обоим концам троса: и к тому что сматывается, и к тому что закреплен на машине. Соответственно, тяговое усилие лебедки увеличивается вдвое. Использование комбинации из нескольких блоков даст возможность увеличить мощность лебедки в 3 и более раз, но бесконечно увеличивать тяговое усилие не получится, сила трения сведёт к нулю весь выигрыш в тяговом усилии, а с увеличением количества блоков тяга будет уменьшаться.

Примечание 1 Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на тросе, идущего от груза. СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения троса и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.

Дополнение к примечанию 1: В схеме с одним блоком, именно лебёдка является подвижным блоком. Она закреплена на автомобиле и движется вместе с ним. Поэтому и получается выигрыш в силе в два раза. А вот применение ещё одного блока, закреплённого на автомобиле, даст выигрыш в силе уже в три раза.

Примечание 2 Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии. Чем большее количество блоков используется, тем медленнее движется груз.

Как пользоваться системой полиспаст: Лебёдочный трос пропускаем через блок усиления. Блок усиления крепим к дереву (через корозащитную стропу) или к другому объекту. Продетый через блок трос возвращается к автомобилю и крепится за его буксирную проушину (если трос закрепить на другом объекте, увеличение тяги не произойдёт). Система роликов и тросов должна быть собрана без перекосов и перехлёстов. Части троса не должны пересекаться друг с другом.

При использовании блока желательно иметь про запас удлинитель лебёдочного троса, т.к. рабочая длина лебёдочного троса уменьшается в два раза, и до ближайшего дерева троса может не хватить.

Блок усиления лебедки — вещь необходимая для всех любителей активного отдыха. Для очередного теста продукции СТОКРАТ я выбрал универсальный блок, годящийся как для стальных тросов, так и для синтетических. Также я захватил с собой пару стократовских шаклов, потому как использование блока требует как минимум одной монтажной скобы. В качестве корозащитной стропы я использовал американскую — ProComp.

Принцип работы блока не сложен и стар как мир. Скорость движения автомобиля уменьшается в два раза относительно скорости смотки троса, при этом тяговое усилие лебедки применяется к обоим концам троса: и к тому что сматывается, и к тому что закреплен на машине. Соответственно тяговое усилие лебедки увеличивается вдвое.

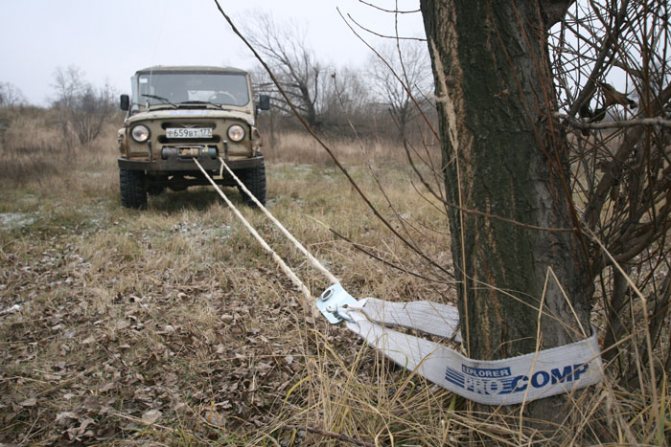

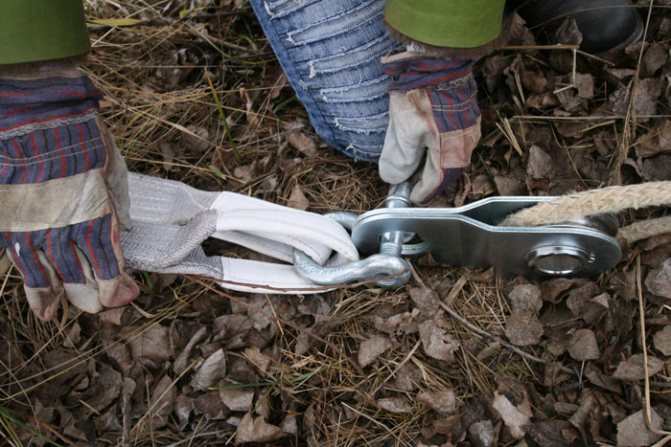

После того как трос лебедки уложен на ролик, блок надлежит закрепить на объекте лебежения, коим в нашем случае выступает дерево. Соединяем корозащитную стропу с блоком с помощью шакла

Следует обратить внимание, что шакл не должно перекосить, иначе при лебежении можно повредить проушины шакла и блока

Затягивать шакл не стоит, иначе под нагрузкой его может заклинить. Поэтому завернув палец шакла до упора, сделайте пол оборота назад. Если в процессе работы шакл все же подклинил, для выкручивания пальца используйте отвертку или пассатижи.

Крепя трос лебедки к автомобилю, следите за тем, чтобы он не спутался и не перехлестнулся, иначе при использовании лебедки он может оборваться. Конец троса обязательно закрепите непосредственно на автомобиле, если его закрепить на другом объекте, эффекта полиспаста не добиться.

Как сделать подъемник своими руками ↑

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой. И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки.

Подготовка базы – схема и чертеж ↑

Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему. Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются.

Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности. Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов.

Как подобрать веревку и блок ↑

Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы. Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза.

Материал и качество блоков – показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах.

Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном – нужном направлении.

Пошаговая инструкция для подъема груза через блок ↑

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке. Для простого двукратного полиспаста понадобятся:

• ролик – 2 шт.;
• подшипники;
• втулка – 2 шт.;
• обойма для блока – 2 шт.;
• веревка;
• крюк для подвеса груза;
• стропы – если они нужны для монтажа.

Пошагово подъем груза на высоту осуществляется так:

1. Соединяют ролики, втулку и подшипники. Объединяют все это в обойму. Получают блок.
2. Веревку запускают в первый блок;
3. Обойма с этим блоком жестко крепится к неподвижной опоре (железобетонная балка, столб, стена, специально смонтированный вынос и пр.);
4. Затем конец веревки пропускают через второй блок (подвижный).
5. К обойме крепят крюк.
6. Свободный конец веревки фиксируют.
7. Стропят поднимаемый груз и соединяют его с полиспастом.

Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки. Огибая оба ролика, веревка поднимет груз без особых усилий.

Можно ли объединить полиспаст и лебедку ↑

Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками. Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас.

Даже ручная лебедка сделает подъем груза комфортнее – не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук. В любом случае, крутить ручку лебедки куда проще.

В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки – очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Переоценить значение полиспаста в развитии современного строительства и машиностроения сложно. Понимать принцип действия и визуально представлять себе его конструкцию должен каждый. Теперь вам не страшны ситуации, когда нужно поднять груз, а специальной техники нет. Несколько шкивов, веревка и смекалка позволят обойтись без привлечения крана.

Полиспастами называют систему, образуемую подвижными и неподвижными блоками, которые соединяются между собой канатными (реже – цепными) передачами. Известные ещё в античные времена, полиспасты и сейчас являют собой устройство, без которого не может функционировать подъёмно-транспортная техника. По сути, за тысячелетия не очень изменились и составляющие этого механизма. Полиспасты, их назначение и устройство – вопросы, важные для эффективного использования всех конструкций механизмов подъёма.

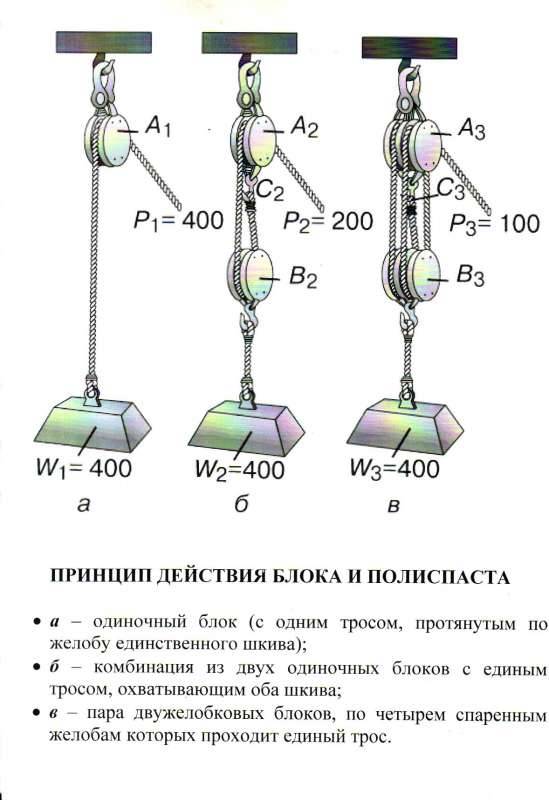

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Устройство полиспаста

Все полиспасты имеют следующее устройство

• Анкер (станция) – место прикрепления неподвижных блоков (это может быть балка, мачта, тренога и т.п.). Здесь же может устанавливаться фиксатор обратного хода.Надо помнить, что нагрузка на анкерную точку зависит от угла, под которым к точке подходит верёвка:
  Угол надо учитывать и при использовании направляющих блоков.

• Подвижный блок (подвижный ролик) – блок, расположенный на грузе либо блок, встроенный в систему полиспаста. Подвижный бок всегда движется навстречу к грузу или от него. Подвижный блок всегда даёт двукратный выигрыш в силе.

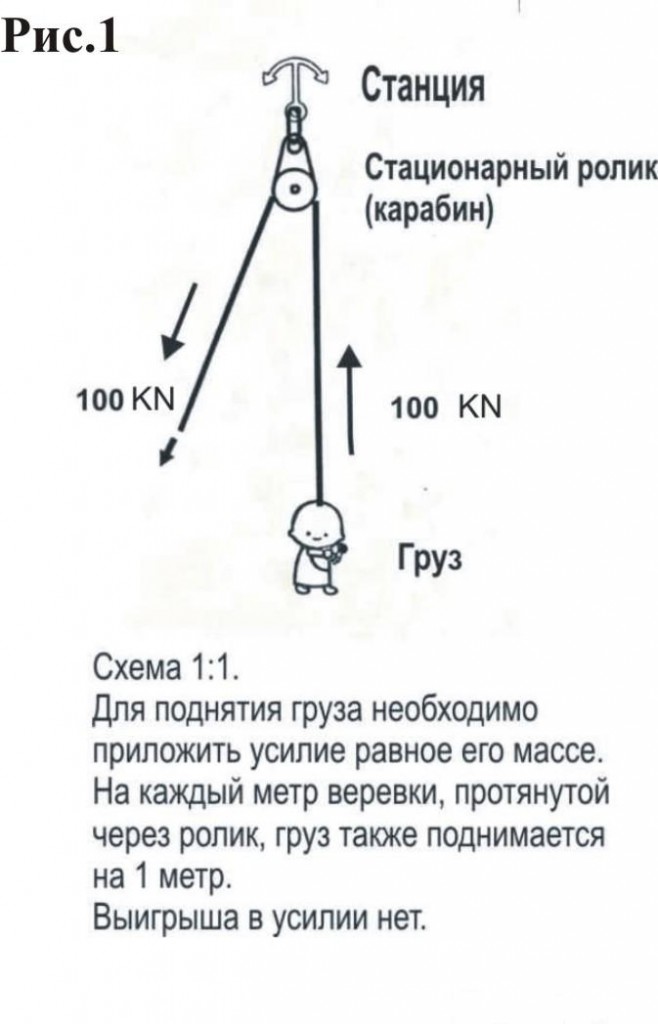

• Неподвижный блок (неподвижный ролик) – блок, закреплённый неподвижно на станции. Необходим для изменения направления прилагаемого усилия. Не даёт выигрыша в усилие.
• Рабочая длина полиспаста – расстояние от анкера до ближайшего к грузу элемента (схватывающего узла, зажима, блока).Чем длиннее эта величина, тем большее расстояние может пройти груз за один рабочий ход полиспаста. Но если рабочая длина большая, то при вытягивании полиспаста значительная часть усилий будет уходить на растяжение верёвки между тянущими людьми и блоками. А если рабочая длина маленькая, то рабочий ход будет небольшим и полиспаст, возможно, придётся слишком часто .Поэтому если нагрузка небольшая, то удобнее всего растянуть полиспаст на большое расстояние и одним заходом вытянуть много верёвки. Когда натяжение верёвки большое (т.е. уже есть натяжка) — потери пружинящей верёвки становятся ощутимы и в таком случае рабочую длину полиспаста стоит сократить (не отодвигать его далеко).
• Рабочий ход полиспаста – расстояние которое проходят все элементы полиспаста до любого соприкосновения с другими элементами (грубо говоря пока подвижный блок не упрётся в любой другой блок (подвижный или неподвижный) или в анкер).Рабочий ход зависит от вида полиспаста, от его рабочий длинны и от того, насколько плотно полиспаст «складывается» – т.е. насколько близко первый к грузу элемент подтягивается к анкеру при полностью выбранной веревке.
• Крюк/проушина — средство для присоединение полиспаста к анкеру и к грузу.

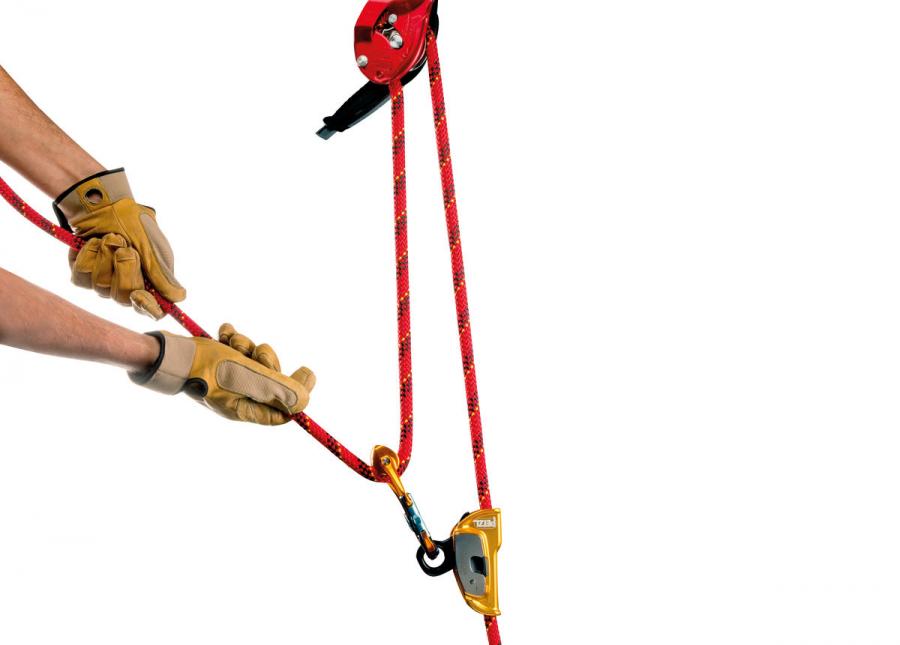

• Стопор — устройство, которое блокирует обратный ход верёвки в полиспасте. Используются не во всех моделях.В качестве стопора в основном выступают альпинистские и скалолазные полуавтоматические страховочно-спусковые устройства, блок-ролики с зажимами или комбинация блок-ролика и зажима, а также схватывающие узлы типа узла Прусика.
• Зажим — средство присоединения подвижного блока к верёвке, когда полиспаст собирается из верёвок, карабинов и блоков (например, это делают альпинисты, скалолазы и т.п.). А если полиспаст сразу собран (например, для подъёма грузов в производстве или на корабле) то в зажиме нет нужды.Стандартами, принятыми в спасательных службах Канады, США и Новой Зеландии, категорически запрещены для использования в полиспастах зажимы с «агрессивными» кулачками: жумар, кролл (Croll) и их аналоги. При внезапной перегрузке полиспастной системы верёвка будет серьезно повреждена. Вместо зажима может использоваться схватывающийся узел.

Устройство полиспаста

Классификация моделей по разным характеристикам ↑

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

Классификация в зависимости от сложности механизма ↑

В зависимости от сложности механизма выделяют

• простые;
• сложные;
• комплексные полиспасты.

Пример четных моделей

Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.

Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

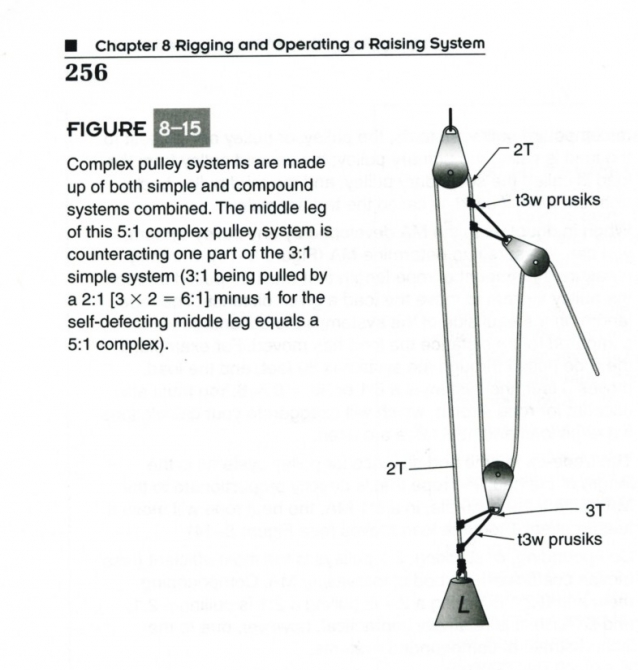

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.

Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

Классификация по назначению подъемника ↑

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

• силовые;
• скоростные.

А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Кратность – основная характеристика ↑

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.

Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

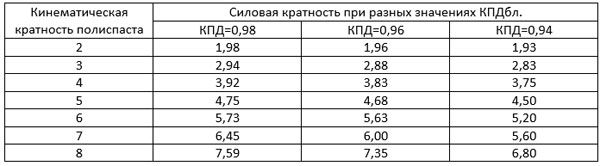

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.

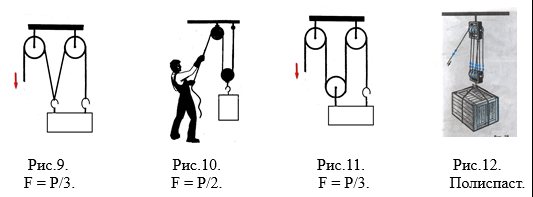

Схемы полиспастов разной кратности

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.
