Как своими руками сделать краскопульт из подручных средств

Пульверизатор из пылесоса

В том случае, если нужно красить большие поверхности, ручной распылитель не подойдёт, так как процесс затянется. В таких случаях нужно изготовить аппарат с автоматической системой подачи воздуха. Для этих целей отлично подойдёт компрессор от холодильника или пылесос. Подобный «факел» в домашних условиях сделать несложно. Такие конструкции идеально подойдут для создания самодельного автоматизированного компрессора, который будет справляться с водоэмульсионной краской, но для порошковой они непригодны.

Для этих целей подойдут старые советские пылесосы. Их преимущества над новыми в том, что конструкция новых не предусматривает двух шлангов: одного на «вдув», а второго на «выдув».

В том случае, когда старый пылесос больше не нужен, для того чтобы изменить направление надува, иногда достаточно просто поменять направление клемм, которые соединяют стартер и ротор. Дальше нужно сделать несколько действий, благодаря которым можно использовать старый пылесос в целях покраски поверхностей:

1. Подготовить стеклянную или пластиковую бутылку с диаметром горлышка не меньше 4 сантиметров и объёмом не больше 1.5 литра.
2. Из пенопласта вырезать пробку под диаметр отверстия бутылки.
3. Сделать две дырки, одна из которых будет подавать сжатый воздух, а вторая — краску.

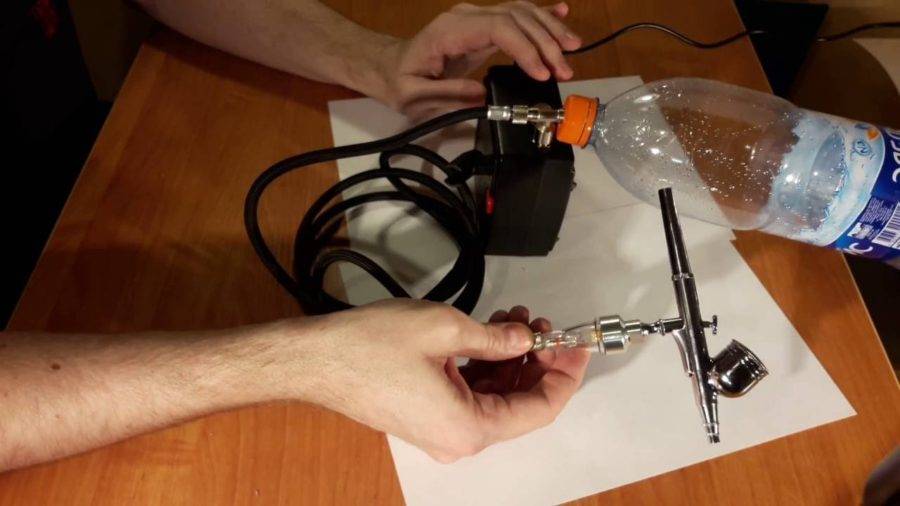

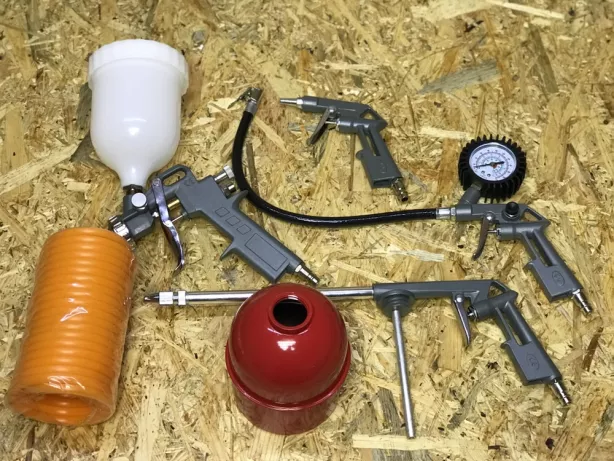

Самодельный краскопульт из продувочного пистолета

Самый удобный, но относительно затратный самодельный распылитель, работающий от сжатого воздуха, подаваемого из герметичной емкости (ресивера), в роли которой может быть бутылка, канистра или прочный металлический баллон. Технология распыления жидкости идентична первой инструкции, но в роли стержня от шариковой ручки, здесь выступает ствол продувочного пистолета. Главным преимуществом конструкции является спусковой курок, открывающий и закрывающий подачу воздуха. Разбор руководства, как сделать краскопульт своими руками для покраски площадей приличных размеров, начнем с перечисления требуемых компонентов.

• Продувочный пистолет как клапан подачи и остановки воздушного потока.
• Стержень и колпачок от гелиевой ручки.
• Банка с закручивающейся крышкой (до 0.5 литра).
• Небольшой деревянный брусок для крепления всех компонентов.
• Емкость для нагнетания воздуха (бутылка, канистра).
• Ниппель безвоздушной камеры.
• Шланг и металлический хомут.
• Насос или компрессор для закачки воздуха в емкость.

Эксплуатация данного краскопульта относительно проста и сводиться к своевременной замене краски в банке и периодической подкачке емкости воздухом. Чем больше объем ресивера, тем менее часто его придется накачивать. Если у Вас в наличии есть полноценный компрессор, последние 4 пункта можно проигнорировать.

1. Первым делом подготовим трубку подачи материала. Берем стержень гелиевой ручки и извлекаем шарик из его металлического носика, путем трения им о шершавую поверхность наждачной бумаги или точильного камня, пока он не выпадет из своего паза. Можно и вовсе вытащить металлический носик, оставив только пластиковый стержень, но для такого распыления потребуется повышенное давление или выходящая краска будет разбиваться на более крупные капли.
2. Следующим, следует подготовить брусок, на котором будет закреплен ствол продувочного пистолета и стержень ручки. Выпиливаем его буквой “L”, и в центре более длинной грани, просверливаем сквозное отверстие с диаметром, равным стволу. В центре нижней части, делаем ещё одно отверстие, равное внешнему диаметру стержня гелиевой ручки. Продеваем обе трубки с 2-х сторон, чтобы они сходились внутри выпиленного элемента. Зафиксировать положение трубок можно при помощи саморезов (с отпиленным острием), вкрученных с торцов бруска.
3. Просверливаем отверстие в крышке банки под диаметр стержня ручки, и продеваем. Если трубка упирается в дно емкости, укорачиваем до нужной длины. Закрепить брусок на крышку можно при помощи клея или саморезов, с обратной стороны.
4. Окрасочный пистолет готов, но для работы ему нужен сжатый воздух. Нагнетать давление будем в герметичную емкость обычным насосом. Лучше взять канистру или бутылку с большой пробкой, где и будут располагаться отверстия для входа и выхода воздуха. Для начала, в пробке, необходимо просверлить 2 отверстия: под ниппель и шланг. Стоит заметить, что диаметр отверстий должен быть на 1-2 мм меньше внешнего диаметра используемых элементов, чтобы они прилегали максимально плотно. После сверления, продеваем внутрь небольшой отрезок шланга (5-10 см) и вытаскиваем ниппель резьбой наружу. Для надежности, можно залить компоненты с внутренней части крышки клеем или эпоксидной смолой.
5. Остается плотно закрутить пробку на емкость, подключить другой конец шланга к штуцеру продувочного пистолета, воткнуть насос в ниппель, накачать 3-4 атмосферы и приступить к покраске. Работать может данный краскопульт из компрессора от холодильника или автомобильной установки для накачивания шин, но во избежание взрыва, не стоит нагнетать в емкость чрезмерное давление.

Наглядная демонстрация рассматриваемого выше краскопульта, с комментариями автора, проведена в следующем видеоролике.

Похожая, но несколько своеобразная конструкция с миниатюрным бачком и иглой шприца для подачи краски. Удобный вариант для обработки небольших деталей.

И напоследок, самая производительная самоделка краскораспылителя с широким факелом и хорошим качеством покраски. Требует приличного давления и определенной сноровки для изготовления.

Для того чтобы покрасить качественно, любые специалисты в этой области советуют использовать дополнительное оборудование — краскопульт или пульверизатор. Он позволяет избежать образования неровностей на покрашенной поверхности. Но так как многие заводские модели стоят немалых денег, экономичнее будет собрать краскопульт своими руками из подручных материалов.

Распылитель из пылесоса

Инструмент для распыления является незаменимым помощником при проведении ремонтных работ, связанных с покраской. В частности, он необходим для процесса покрытия поверхностей сложными ЛКМ, такими как составы на основе акрилового полимера или металлик. Без использования краскораспылителя невозможно выкрасить автомобиль.

Существует несколько способов изготовления краскопульта. Одним из распространенных вариантов сборки самодельного изделия считается использование пылесоса. Модели старого образца этого вида бытовой техники, выпускавшиеся много лет назад, отличались мощной тягой и способностью не только втягивать в себя воздух, но и выдувать его. Современные пылесосы такими качествами не обладают.

Особенности изготовления

В том случае если в хозяйстве имеется пылесос, не эксплуатирующийся по своему непосредственному назначению, следует попробовать изменить у него направление тяги (потока воздуха). Для этого необходимо произвести переполюсовку клемм с проводами, соединяющимися со статором и ротором. Но такой способ может не предоставить полноценной тяги, если крыльчатка имеет асимметричные лопасти, в этом случае требующаяся сила будет намного меньше, чем стандартная.

Из этого следует, что для приспособления движка пылесоса под распылитель краски принимается во внимание его способность запускаться в противоположную сторону и специфика строения лопастей вращающейся части механизма (крыльчатки). В последнем случае допускается замена этого узла на наиболее подходящий вариант

Принцип работы краскопульта, выполненного самостоятельно, и модели, изготовленной на производстве, будет одинаковым. Материал для покраски, находящийся в резервуаре, станет разбрызгиваться через горелку, а для этого в резервуар должно подаваться давление с соответствующей силой. Устройство должно содержать редукционный клапан, способствующий поддержанию давления на выходе, на постоянном уровне.

Из всего этого следует, что для изготовления краскопульта потребуются такие элементы как:

• пылесос, укомплектованный шлангом, в качестве источника давления;
• резервуар для краски;
• ресивер;
• материалы для крепежа;
• редукционный клапан.

Заключительные работы

После завершения сооружения краскопульта из пылесоса необходимо подготовить оборудование к дальнейшей эксплуатации. Для этого в надлежащий вид приводится не только поверхность (ей следует быть сухой и чистой), но и все его детали. Вначале снимаются все элементы пылесоса, способные накапливать пыль, в частности фильтры. Все его разобранные части основательно промываются водой и перед сборкой подвергаются процедурам, способствующим сведению до минимума проникновение на их поверхность пыли.

Существует несколько способов снижения степени загрязнения:

1. Обмотка внешней стороны шланга скотчем с целью предотвращения попадания на нее пыли.
2. Размещение у элемента для забора воздуха скотча, увлажненной ткани или изоленты.
3. Оснащение патрубка фильтрами из ненужных чулок, марли или определенного количества слоев медицинского бинта.
4. Уборка помещения и обеспечение в нем максимальной чистоты на время проведения малярных работ.

Для чистки прибора необходимо залить в резервуар сто пятьдесят грамм растворителя и включить пылесос на десять минут. В то время пока будет распыляться растворитель, следует заняться регулировкой сопла и давлением, которое будет подаваться в устройство. Краскопульт не должен выплевывать краску, нанося ее на поверхность неравномерно.

Осуществлять тестирование рекомендуется на различных расстояниях от окрашиваемого предмета, желательно, чтобы у сопла были разные диаметры. После завершения подготовительных работ устройство проходит испытание с водоэмульсионным материалом, но подобная процедура должна происходить на улице.

Таким образом, сооружение краскопульта своими руками является вполне выполнимой задачей. Для вариантов покраски, отличающихся сложностью, и частого использования оборудования рекомендуется выполнение данного прибора из компрессора. Подобный агрегат обладает большой мощностью и не уступает в своих показателях готовым изделиям.

Для простых разовых работ с покраской водоэмульсионной краской оптимальным решением станет незамысловатый механизм из шариковой ручки или баллончика-пшикалки.

Техника безопасности при изготовлении

Почти все конструкции связаны с большим давлением, которое будет подаваться от разных устройств. Именно по этой причине рекомендуется проводить работы по сборке устройства в защищенном вентилируемом помещении

При сборке особое внимание стоит уделить герметичности всех соединений, а еще их прочности. Еще контролируется размер подаваемого давления

Сделать самый простой краскопульт собственноручно несложно, а создаваемое оборудование в большинстве случаев справляется с поставленными задачами. Больше всего проблем будет в том случае, когда требуется проводить окрашивание стен/потолков порошковыми составами.

Принцип работы воздушного распылителя

Воздух, идущий по каналам распылителя, натыкается на клапан, соединенный с курком.

1. Нажимается курок. Освобождается путь для движения внутри корпуса. Воздух вылетает из воздушной головки.
2. В этот момент КМ не распыляется. Его останавливает конус иглы. Тот упирается до упора в стенку дюзы.

Такие действия характерны, если курок нажат слабо. Если нажатие сильное, то ситуация меняется:

1. При сильном нажатии курок от сопла отодвигает иглу. Для КМ открывается проход. Воздушные массы подхватывают его внутри каналов и уже стремительно выбрасывают вперед факелом мелких капель.
2. У многих моделей работающих от сети, емкость для краски расположена внизу корпуса. У таких устройств краситель выталкивается через трубку теми же потоком, что поступает в резервуар через 2 отверстие (оно открыто для него). Эта технология задействуется, если собирается пульверизатор для краски своими руками без компрессора (на основе пылесоса).

Безвоздушный краскопульт своими руками. Виды пульверизаторов

Бытовые распылители краски можно разделить на 3 группы: пневматические, электрические и механические (ручные). Есть ещё комбинированные и электростатические, но они используются в основном, в промышленных отраслях. Для выполнения покраски на любительском и профессиональном уровне, наиболее подходят пневматические краскопульты, работающие на сжатом воздухе, подаваемом из ресивера компрессора. Вслед за ними, с небольшим отставанием по качеству слоя, идут электрические распылители, работающие за счет турбинного нагнетателя или плунжерного механизма. Самыми малоэффективными по производительности и равномерности покраски, являются механические устройства, работающие за счет физического воздействия пользователя, выражающегося в периодической подкачке смеси и воздуха в бак.

Чтобы более четко понимать, как сделать краскопульт своими руками, полезно хотя-бы поверхностно ориентироваться в основных разновидностях такого широкого модельного ряда. Поскольку нас интересуют аппараты исключительно воздушного типа, мы коротко пробежимся по их классификации и перейдем к разбору принципа действия.Пневматические краскопульты широко используются как в бытовых, так и в промышленных работах. Как было упомянуто ранее, выдают наилучший окрасочный слой с высокой производительностью. Качество покраски, эффективность и удобство использования пневматического пульверизатора, во многом зависят о его стоимости, которая имеет очень широкий диапазон: от 1000 до 40 000 рублей за пистолет. Ценовой сегмент отделяет простые, бытовые распылители от профессиональных, высокоточных аппаратов. Новичок практически не заметит разницы между дорогой и дешевой моделью, но для эксперта это будет небом и землей. Для повседневных бытовых нужд, отлично подходят самые бюджетные аппараты, аналоги которых изготовить самостоятельно не получиться из-за специфичной конструкции.

Изготовление краскопульта для порошковой краски

Изготовление распылителя для порошковой краски — нелегкая задача, которая требует профессиональных навыков и знаний в области электричества. Распространенная технология изготовления краскопульта включает в себя следующие задачи:

1. Собрать электрический модуль. Для этого сердечник формируется из куска пластмассовой водопроводной трубы и намотанной на нее проволоки с ферритовым элементом. Этот модуль размещается в пластиковом сосуде и заполняется парафином.
2. Собрать пистолет. В пластмассовый тройник монтируется электрический сердечник, при этом он должен очень плотно входить в него. Стенки изнутри необходимо обработать клеем, чтобы обеспечить устойчивость механизма. Все электропровода выводятся наружу через нижние отверстия, которые запечатываются парафином, а оголенный сердечник накрывается кожухом.
3. Соединить конструкцию с красконаливным бачком. На тройнике высверливается отверстие, куда вставляется бачок, при этом поступление краски регулируется резиновым курком.
4. Выведенные провода развести и замкнуть на блоке питания, после чего можно приступать к проведению испытаний и заполнению аппарата порошковой краской.

Виды краскопультов

Прежде чем создавать краскораспылитель своими руками нужно уделить внимание их классификации. Выделяют следующие разновидности подобного оборудования:

1. Ручной.
2. Пневматический.
3. Безвоздушный.
4. Комбинированный.
5. Электрический.

Ручной вариант исполнения характеризуется тем, что для подачи вещества мастеру приходится выполнять определенные действия. Пневматические модели получили самое широкое распространение, так как характеризуются оптимальным сочетанием показателя практичности и стоимости. В большинстве случаев самодельные варианты исполнения представлены сочетанием распылителя и насоса или компрессора. Электрические появились в продаже относительно недавно, особенности устройства позволяют с высокой точность регулировать параметры работы. Комбинированные редко изготавливаются своими руками, так как они характеризуются сложным механизмом.

В отдельную категорию следует отнести краскопульт для побелки. Его также можно изготовить своими руками, при создании конструкции учитывается тот момент, что в известковом растворе могут содержаться крупная примесь. Стоит учитывать, что этот вариант исполнения прибора нельзя будет использовать для распыления краски.

Виды пульверизаторов

Бытовые распылители краски можно разделить на 3 группы: пневматические, электрические и механические (ручные). Есть ещё комбинированные и электростатические, но они используются в основном, в промышленных отраслях. Для выполнения покраски на любительском и профессиональном уровне, наиболее подходят пневматические краскопульты, работающие на сжатом воздухе, подаваемом из ресивера компрессора. Вслед за ними, с небольшим отставанием по качеству слоя, идут электрические распылители, работающие за счет турбинного нагнетателя или плунжерного механизма. Самыми малоэффективными по производительности и равномерности покраски, являются механические устройства, работающие за счет физического воздействия пользователя, выражающегося в периодической подкачке смеси и воздуха в бак.

Чтобы более четко понимать, как сделать краскопульт своими руками, полезно хотя-бы поверхностно ориентироваться в основных разновидностях такого широкого модельного ряда. Поскольку нас интересуют аппараты исключительно воздушного типа, мы коротко пробежимся по их классификации и перейдем к разбору принципа действия. Пневматические краскопульты широко используются как в бытовых, так и в промышленных работах. Как было упомянуто ранее, выдают наилучший окрасочный слой с высокой производительностью. Качество покраски, эффективность и удобство использования пневматического пульверизатора, во многом зависят о его стоимости, которая имеет очень широкий диапазон: от 1000 до 40 000 рублей за пистолет. Ценовой сегмент отделяет простые, бытовые распылители от профессиональных, высокоточных аппаратов. Новичок практически не заметит разницы между дорогой и дешевой моделью, но для эксперта это будет небом и землей. Для повседневных бытовых нужд, отлично подходят самые бюджетные аппараты, аналоги которых изготовить самостоятельно не получиться из-за специфичной конструкции.

Электрические краскопульты, как и предыдущие, имеют приличный разброс цен. В некоторых магазинах можно найти рабочий пульверизатор за 1000 рублей, а мощные, профессиональные модели именитых брендов стоят около 20 000. И это мы не затрагиваем малярные станции, оцениваемые десятками и сотнями тысяч. Цена товара определяет качество, и электрокраскопульт не является исключением из этих правил.

Как работают регуляторы краскопульта?

Регу­ля­тор пода­чи крас­ки нахо­дит­ся сра­зу за иглой. Настрой­ка про­ис­хо­дит пово­ро­та­ми по часо­вой стрел­ке (умень­ше­ние пода­чи крас­ки) и про­тив часо­вой стрел­ки (уве­ли­че­ние пода­чи крас­ки). Регу­ли­ров­ка пода­чи крас­ки вли­я­ет на рас­по­ло­же­ние иглы. Чем боль­ше выкру­че­но обо­ро­тов от пол­но­стью закру­чен­но­го состо­я­ния, тем боль­ше игла ото­дви­га­ет­ся назад от голов­ки рас­пы­ли­те­ля, и тем боль­ше про­хо­дит крас­ки через сопло при нажи­ма­нии кур­ка краскопульта.

Регу­ля­тор фор­мы факе­ла обыч­но рас­по­ла­га­ет­ся сбо­ку кор­пу­са покра­соч­но­го писто­ле­та. Он регу­ли­ру­ет коли­че­ство воз­ду­ха, кото­рый про­хо­дит по воз­душ­ным отвер­сти­ям, рас­по­ло­жен­ным на высту­пах голов­ки рас­пы­ли­те­ля. Воз­дух, кото­рый выхо­дит из этих отвер­стий помо­га­ет при­дать фор­му выду­ва­е­мой крас­ке и фор­ми­ру­ет факел. С пол­но­стью откры­тым регу­ля­то­ром фор­мы факе­ла, воз­дух будет рав­но­мер­но рас­пре­де­лять­ся во все воз­душ­ные кана­лы голов­ки рас­пы­ли­те­ля. Полу­ча­ет­ся оваль­ный сига­ро­об­раз­ный факел. Если Вы нач­нё­те закры­вать этот регу­ля­тор, то это нач­нёт огра­ни­чи­вать воз­дух, кото­рый про­хо­дит через отвер­стия, рас­по­ло­жен­ные на высту­пах воз­душ­ной голов­ки рас­пы­ли­те­ля. Когда Вы пол­но­стью закры­ва­е­те регу­ля­тор факе­ла, то полу­чит­ся факел в фор­ме круг­ло­го пятна.

Регу­ля­тор пода­чи воз­ду­ха могут иметь не все покра­соч­ные писто­ле­ты. Регу­ли­ров­кой пода­чи воз­ду­ха мож­но про­из­ве­сти более тон­кую настрой­ку пода­чи воз­ду­ха, после выстав­ле­ния необ­хо­ди­мо­го дав­ле­ния. Обыч­но, регу­ля­тор пода­чи воз­ду­ха дол­жен быть открыт пол­но­стью. Дав­ле­ние выстав­ля­ет­ся регу­ля­то­ром с мано­мет­ром, кото­рый встра­и­ва­ет­ся меж­ду шлан­гом и крас­ко­пуль­том. Регу­ля­тор пода­чи воз­ду­ха настра­и­ва­ет коли­че­ство воз­ду­ха, кото­рое выхо­дит из отвер­стий в голов­ке рас­пы­ли­те­ля и рас­щеп­ля­ет крас­ку на малень­кие капли.

Советы по использованию краскопульта

Даже обыватели могут дать ряд рекомендаций по использованию такого оборудования:

• После покрасочных работ оборудование тщательно промыть от лакокрасочного материала и высушить.
• Остатки в емкости слить в другую тару и не оставлять в бачке. Краскопульт вымыть растворителями.
• После промывки оборудования залить в бачок мыльную эмульсию и поработать пульверизатором, промыть все внутренности устройства.
• Использовать зубочистки для обработки сопла миникраскопульта.
• Внимательно изучить инструкцию по пользованию прибором и соблюдать требования завода-изготовителя.
• Предусмотреть дополнительную вентиляцию помещения путем установки вентилятора.
• Размещать искусственное освещение необходимо под углом, чтобы видеть все недочеты покраски.
• При работе краскопульта в помещении исключить пребывание посторонних лиц.
• Заранее подготовить краску до начала работ.
• Для разметки ровных и четких граней использовать малярный скотч.
• Выполняя распыление краски или известкового раствора, не следует задерживаться на одном месте. Это чревато образованием более толстого слоя, чем необходимо. Лучше выдерживать одинаковые временные отрезки для обеспечения равномерного слоя окрашивания.
• Размещать стержень, из которого поступает краска необходимо строго перпендикулярно по отношению к окрашиваемой поверхности.
• Круговые движения краскопультом также позволят краске равномерно размещаться на поверхности.
• Если краска наносится в несколько слоёв, то каждый последующий необходимо наносить после полного высыхания предыдущего.
• Немаловажную роль играет предварительная подготовка окрашиваемой поверхности.

Краскопульт в работе Изготовить самодельный краскопульт для покраски вполне возможно

Предложенные конструкции краскопультов применяются в зависимости от объема и важности работ. Как сделать краскопульт своими руками для покраски можно просмотреть на видео в интернете

Для разовых работ подойдет распылитель из шариковой ручки, покраску производственного помещения лучше выполнить компрессорной установкой.

Изготовление краскопульта для порошковой краски

Порошковая краска применяется для покрытия самых различных поверхностей. Стоит учитывать, что подобное оборудование довольно сложно в изготовлении, самодельный распылитель собирается следующим образом:

1. Для начала собирается электрический модуль. Он состоит из сердечника с намотанной проволокой. Элемент помещается в герметичном пластиковом сосуде с парафином.
2. Проводится сборка пистолета, за счет которого обеспечивается распыление и подача краски. В качестве основы используется пластиковый тройник, в который вставляется сердечник. Устойчивость и прочность элемента обеспечивается за счет обработки краев клеем. Все выводы для электричества выводятся через нижнюю часть конструкции.
3. Ранее созданный пистолет и электрический модуль соединяются с красконаливным бачком. Поступление краски можно регулировать при помощи резинового курка.
4. Все провода выводятся и фиксируются на блоке питания.

Порошковый краскопульт своими руками

После этого можно приступить к непосредственному испытанию краскопульта, для чего его емкость заполняется порошковой краской.

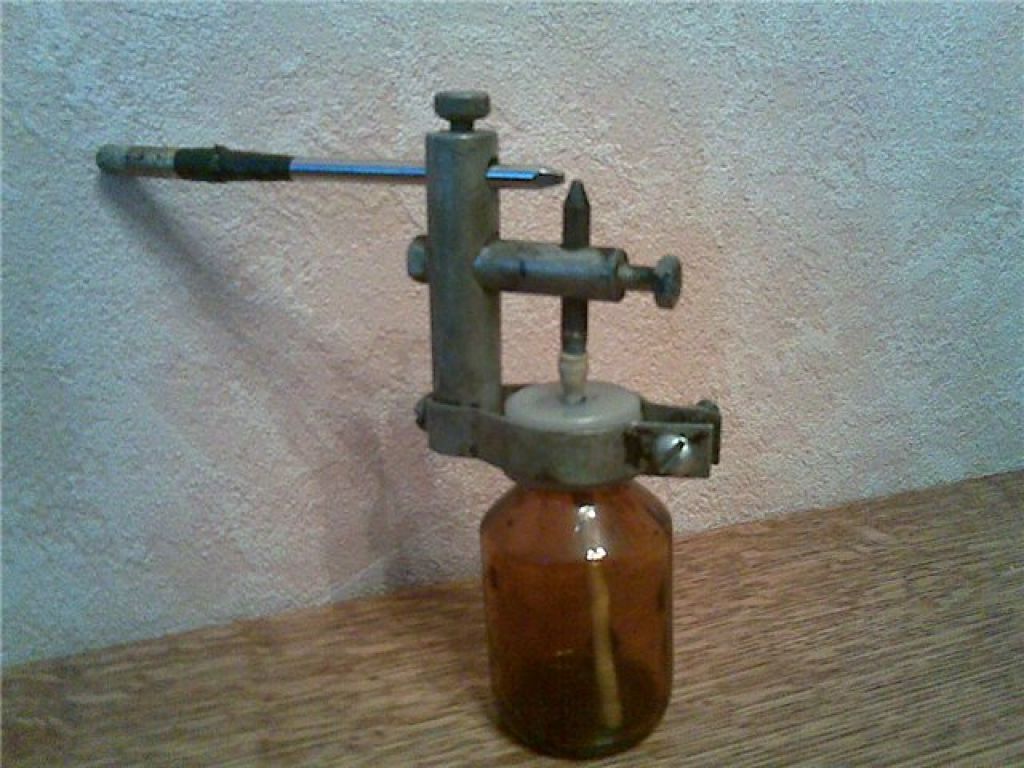

Создание универсального аппарата

Ручной или электрический краскопульт — это лишь начальные модели, которые подходят больше для обучения. Для больших объёмов окрашивания поверхности требуется прибор широкого спектра действия. Весь процесс сборки распылителя краски своими руками делят на несколько этапов:

1. Алюминиевая или медная трубка с внешним диаметром не меньше 5 мм сгибается в дугу таким образом, чтобы подключить шланг, подающий воздух от пылесоса.

2. С обратной стороны трубки к отверстию подсоединяют латунное сопло. К конструкции прикрепляют ручку, причём в качестве варианта можно использовать бакелитовое приспособление. Если получится сделать соединение и конструкция не выпирает, тогда на этом этапе работа закончена. Если ручка сильно выпирает, тогда лучше проделать пазы и соединить её с трубкой винтами, а поверхность отшлифовать.
3. К гнезду из латуни подсоединяется трубка со всасывающим действием с диаметром, равным 2 мм. Трубка обязательно должна по длине соответствовать размеру ёмкости под краску.
4. На следующем этапе необходимо сделать, используя подручный материал, скобу с отверстием для крепления. Дальше верхняя часть трубки сгибается в конус и зачищается.
5. Краскораспылитель фактически готов к применению, остаётся только собрать все детали. Во время этой работы всасывающая трубка должна перемещаться до того момента, пока её верхний конец не будет располагаться наравне с соплом.
6. Дальше необходимо устройство настроить путём проведения нескольких тестов. Регулируется высота торца трубки для того, чтобы краска распылялась тонким слоем.
7. После того как будет проведена настройка аппарата, всасывающая трубка фиксируется на необходимом уровне и спаивается с гнездом, которое находится на ёмкости с краской.
8. Затягиваются все крепёжные элементы. Краскопульт полностью готов к работе.
