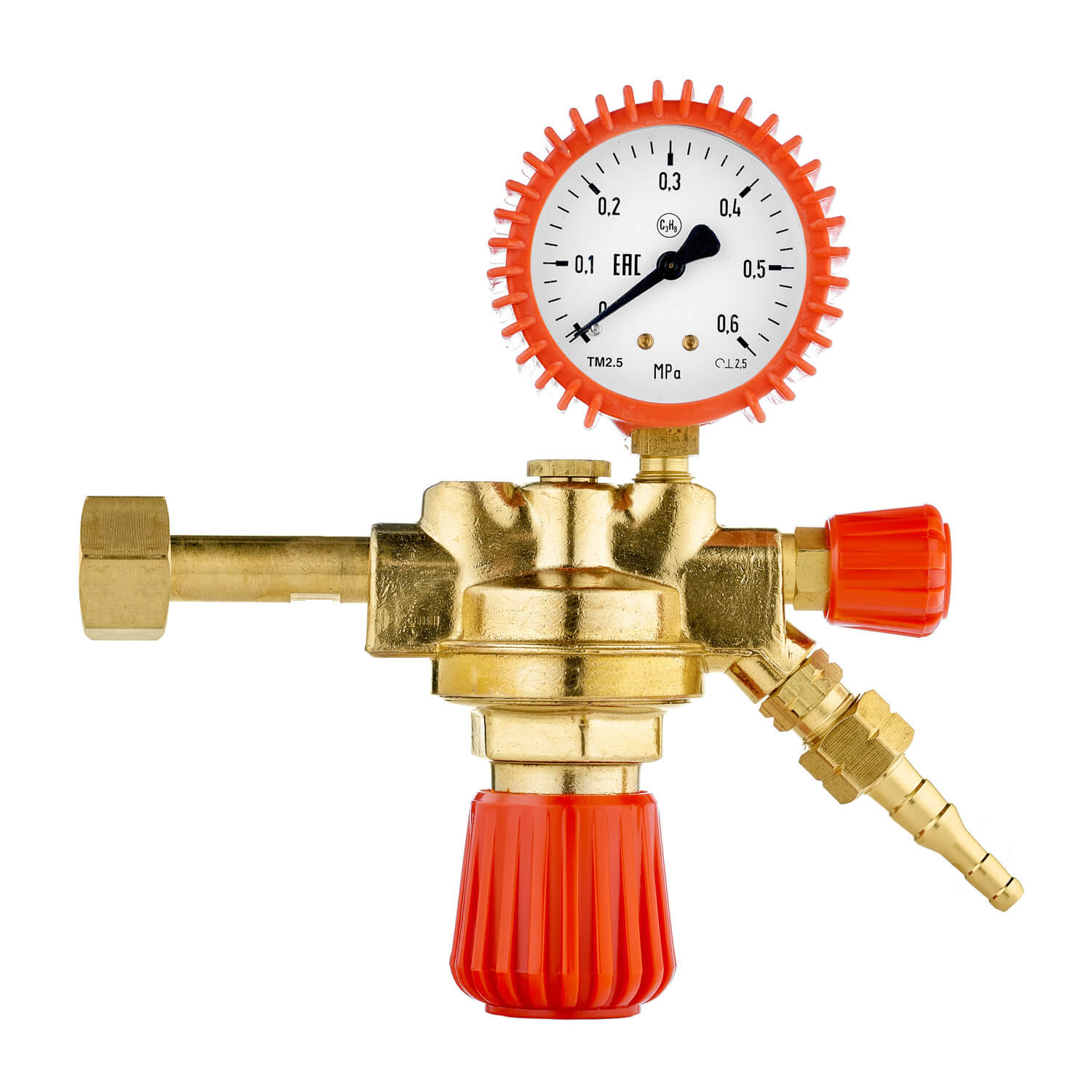

Пропановый редуктор

Ремонт и настройка редуктора

Главная причина выхода из строя любого оборудования, использующего пропан или метан как горючее — несоблюдение элементарных правил эксплуатации, желание сэкономить на установке некачественных агрегатов сомнительных производителей и заправка некачественным газом, нежелание тщательно отрегулировать устройство (или халатная работа специалиста по настройке), дешевый и некачественный ремкомплект расходников (все резинотехнические изделия редуктора регулярно изнашиваются и требуют замены не реже чем каждые 50 тысяч км пробега).

Для этого продается специальный ремкомплект, содержащий все необходимые кольца, заглушки на седла, хомуты и остальные уплотнители. Ремонт и профилактика ГБО, в том числе редуктора не рекомендуется своими руками. Тем, кто не может назвать себя опытным автомехаником, лучше обратиться в специализированный автосервис или центр поддержки официально проданного ГБО (например, марка Tomasetto обладает развитой сетью соответствующих сертифицированных станций обслуживания).

Такая обширная тема как ремонт, настройка, регулировка редуктора обширна и раскрыта в отдельных тематических статьях на тему.

Недостатки газового отопления на баллонах

Как и у любого другого способа отопления, этот тоже имеет свои недостатки:

• если баллон находится на улице, в случае сильного мороза система может отключиться – конденсат замерзнет, и будет препятствовать выходу газа;
• нельзя размещать баллоны в непроветриваемых помещениях;
• поскольку газ тяжелее воздуха, то при утечке он может спуститься вниз (в подвал, подпол), и при сильной концентрации возникнут серьезные последствия.

Таким образом, отопление с помощью газовых баллонов при невыполнении некоторых условий может быть весьма опасным. Поэтому хранить их нужно только в проветриваемых помещениях, под которыми отсутствует подвал. Желательно даже разместить их в отдельной пристройке на участке. Помещение обязательно должно быть теплым, чтобы не произошло отключения системы в мороз. Если в пристройке прохладно, то придется сделать для баллонов утепленный металлический или пластмассовый короб. Для утепления стенки обшивают пенопластом толщиной в 5 сантиметров. В крышке короба обязательно делают вентиляционные отверстия.

Назначение

Редуктор понижения давления призван решать такие задачи:

1. Обеспечивать сохранность трубопровода и подключенных к нему сантехнических приборов от скачков давления. Как показывает практика, случаи колебания давления в центральных коммуникациях происходят с завидной регулярностью. Особенно часто это случается в многоквартирных зданиях, где при подаче воды на верхние этажи ее напор существенно возрастает. Это чревато поломками дорогостоящего оборудования и порывами трубопроводов.
2. Компенсировать гидравлические удары. Еще одно распространенное явления, от которого страдают как трубы, так и сантехника.
3. Снижать внутреннее давление в системе до оптимальных показателей. Работа в режиме повышенного давления провоцирует быстрый износ оборудования и коммуникаций. Некоторые приборы оснащаются встроенной защитой, которая отключит агрегат в критической ситуации. Это относится к проточным нагревателям. Но такая функция предусмотрена не везде. К примеру, на накопительном бойлере подобной защиты нет. Там из-за сбоев работы предохранительного клапана будет происходить неоправданный сброс нагретой воды. В итоге это провоцирует рост коммунальных платежей.
4. Предохранять жилища от затопления из-за порывов трубопровода. Как только в магистрали появится протечка, редуктор, понижающий давление воды, уменьшит ее напор. Это существенно снизит количество попавшей наружу жидкости до ее обнаружения.
5. Обеспечивать снижения шума водозаборных модулей. Слишком большой напор воды создает неприятный шум внутри труб и сантехнических приборов. Благодаря стабилизатору эта проблема оперативно решается.

Редукторы для бытовых газовых баллонов

Функция стабилизации подразумевает сохранение давления газа в диапазоне рабочих значений для безопасной эксплуатации газовых плит. Классифицировать их можно по следующим признакам:

• по ходу газовой смеси – прямые, обратные;
• по возможности регулирования – регулируемые, нерегулируемые;
• по диапазону регулирования – входное – 2-3 МПа, выходное – 0,3-1,5 МПа;
• по способу соединения – штуцер, ниппель;
• по пропускной способности;
• по наличию индикации – с манометром, без манометра.

Также они из-за конструкторских особенностей имеют разнообразную форму, материал, из которого изготавливаются, массу, цвет окраски.

Скорее всего, Вам пригодится информация о том, какие бывают лопатки для перфоратора.

Первый тип — поршневой редуктор давления

Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень,  соединённый с золотником (устройством ограничивающим проходное отверстие для среды).

Как это работает? Рабочая среда, в нашем случае вода,  попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня.  Упругая пружина, расположенная над поршнем, оказывает сопротивление — пропорциональное необходимому заранее отрегулированному давлению. Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину,  смещается и  уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.

При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды. Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.

Ремонт регулятора давления воды

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений на входе и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Техническое обслуживание:

1. С периодичностью раз в месяц рекомендуется проверить настройки, скорость срабатывания и точность поддержания давления регулятором. Проверяют работу регулятора, изменяя расход, воды проходящей через него — плавно закрывая арматуру, установленную на том же трубопроводе.
2. С периодичностью раз в полгода следует прочищать линию отбора импульсов. Для этого участок, на котором установлен регулятор следует отключить, дренировать, а импульсную линию продуть, предварительно отключив от регулятора и трубопровода.
3. Сетчатый фильтр, установленный перед регулятором, очищают по мере загрязнения. Засорённость фильтра определяют по показаниям манометров, предусмотренных до и после него, сравнивая фактическое падение давления на фильтре с падением на чистом фильтре.

Ремонт регулятора может потребоваться, в том случае, если во время работы или обслуживания было выявлено отклонение давления в месте отбора импульса от настроенного значения. Ремонт редуктора своими руками нецелесообразен, проще заменить на новый, но простейшие операции можно попробовать.

Регулятор не реагирует на изменение давления в месте подключения	Забита импульсная линия	Продуть сжатым воздухом или давлением воды, предварительно отсоединив от регулятора
—	В проточную часть попал посторонний предмет	Очистить затвор и седло, предварительно демонтировав регулятор
—	Прикипел шток	Очистить от накипи и проработать шток вручную, предварительно демонтировав регулятор и гидравлический привод
Регулятор всё время закрыт	Отсутствует пружина или настроечная гайка, через которую пружина удерживает шток в открытом положении	No comments
Регулятор всё время открыт	Давление воды перед регулятором, ниже давления настройки	Изменить давление настройки с помощью регулировочного винта или ждать повышения давления
—	Разорвана мембрана	Необходима замена оригинальной мембраной

Самые распространенные вопросы на ремонтных форумах:

• течет редуктор давления воды что делать?
• как почистить редуктор?

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Виды устройств

Перед тем как выбрать газовый редуктор, нужно узнать, какие бывают виды этих устройств. Существует 2 основные классификации, разделяющие все модели по типу редуктора и виду используемого газа. В каждой из групп ГР присутствуют уникальные модели, обладающие своими достоинствами и недостатками.

Классификация по типу аппарата:

1. Прямой. Этот вид ГР используется довольно редко. В них газовая смесь проходит через штуцер и, при помощи нажимной пружины воздействует на клапан. Последний прижимается к седлу, перекрывая подачу газа в камеру высокого давления. После отхождения клапана от седла происходит медленное уменьшение давления до показателей, оптимальных для применяемого сварочного оборудования.
2. Обратный. Модели этого типа работают по принципу сжатия клапана, приводящего к блокировке подачи газа. Такие ГР оснащаются специальным винтом, который воздействует на нажимную пружину. Последняя выгибает мембрану и приводит в действие передаточный диск. Он воздействует на обратную пружину, там самым поднимая рабочий клапан. В результате всех этих действий возобновляется подача газа.

Классификация по типу газа:

1. Аргон. Аргоновые редукторы применяют для сварки тугоплавких металлов. Такую операцию часто проводят на различных промышленных предприятиях.
2. Ацетилен. Редукторы, использующие этот газ, нашли широкое применение на различных промышленных предприятиях. Их используют для газовой сварки и резки трубопроводов.
3. Кислород. Модели, работающие с кислородом, используют для газовой сварки, пайки и резки. Они востребованы на металлургических и машиностроительных предприятиях.
4. Метан, бутан. Метановые и бутановые ГР прекрасно подходят для проведения газовой сварки. Они широко используются в разных отраслях промышленности, но наиболее часто применяются в машиностроении.
5. Пропан. Пропановые редукторы наиболее востребованы в таких отраслях промышленности, как металлургия и машиностроение. Их применяют для проведения автогенных работ. Кроме этого, модели этого вида используют в строительстве и в быту.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

1. Назначение прибора.
2. Высшее входное давление.
3. Функциональное давление.
4. Высший расход газа.
5. Метод присоединения.
6. Планируемый эксплуатационный срок.
7. Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

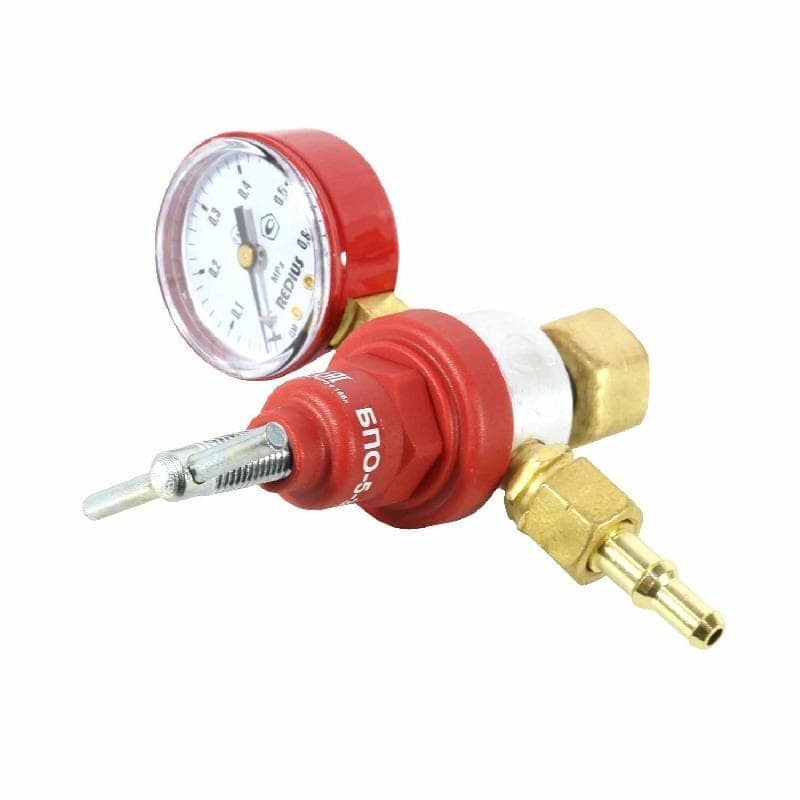

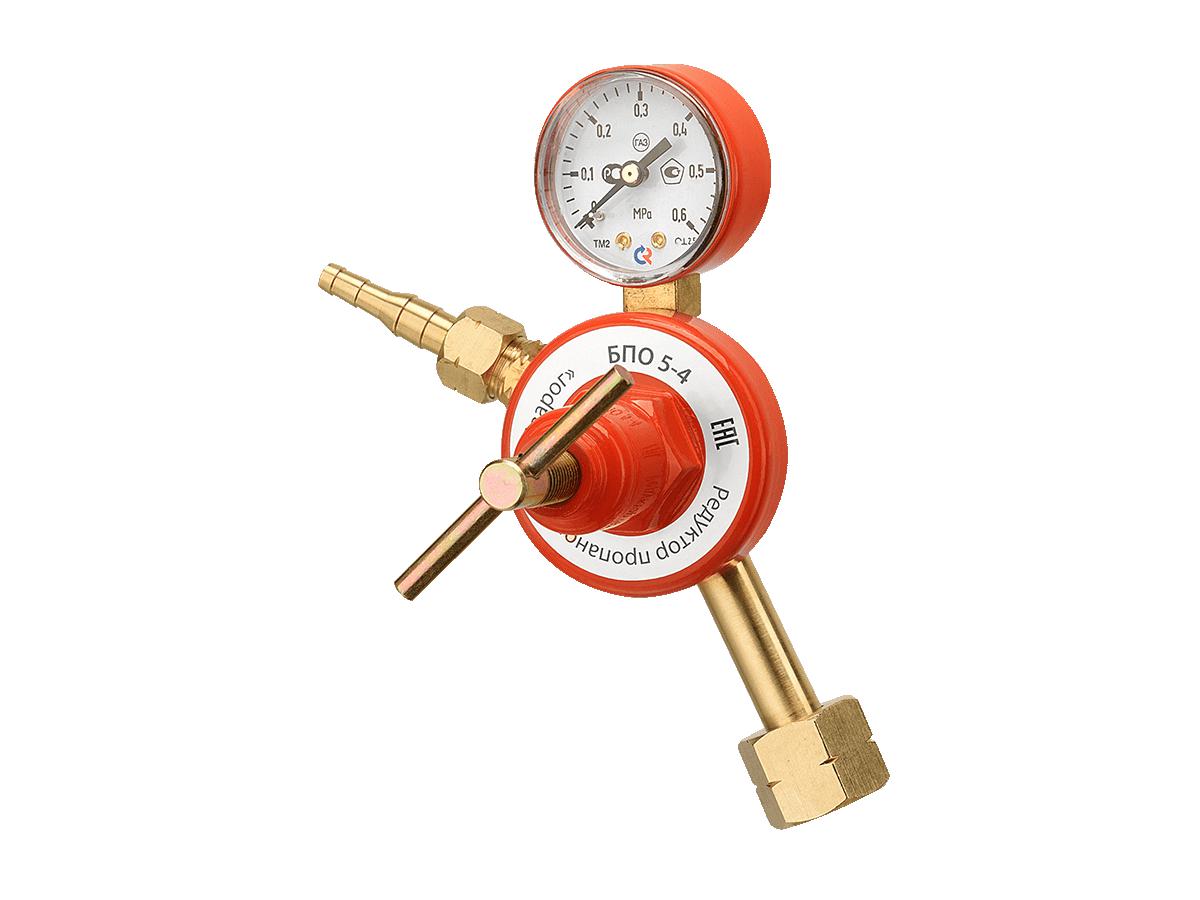

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м 3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Как выбрать модель пропанового редуктора

Выбирая пропановый адаптер, необходимо изучить его характеристики, отштампованные на корпусе или нанесенные несмываемой краской. Критически важными для выбора будут:

• Рабочая температура.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Способ подключения.

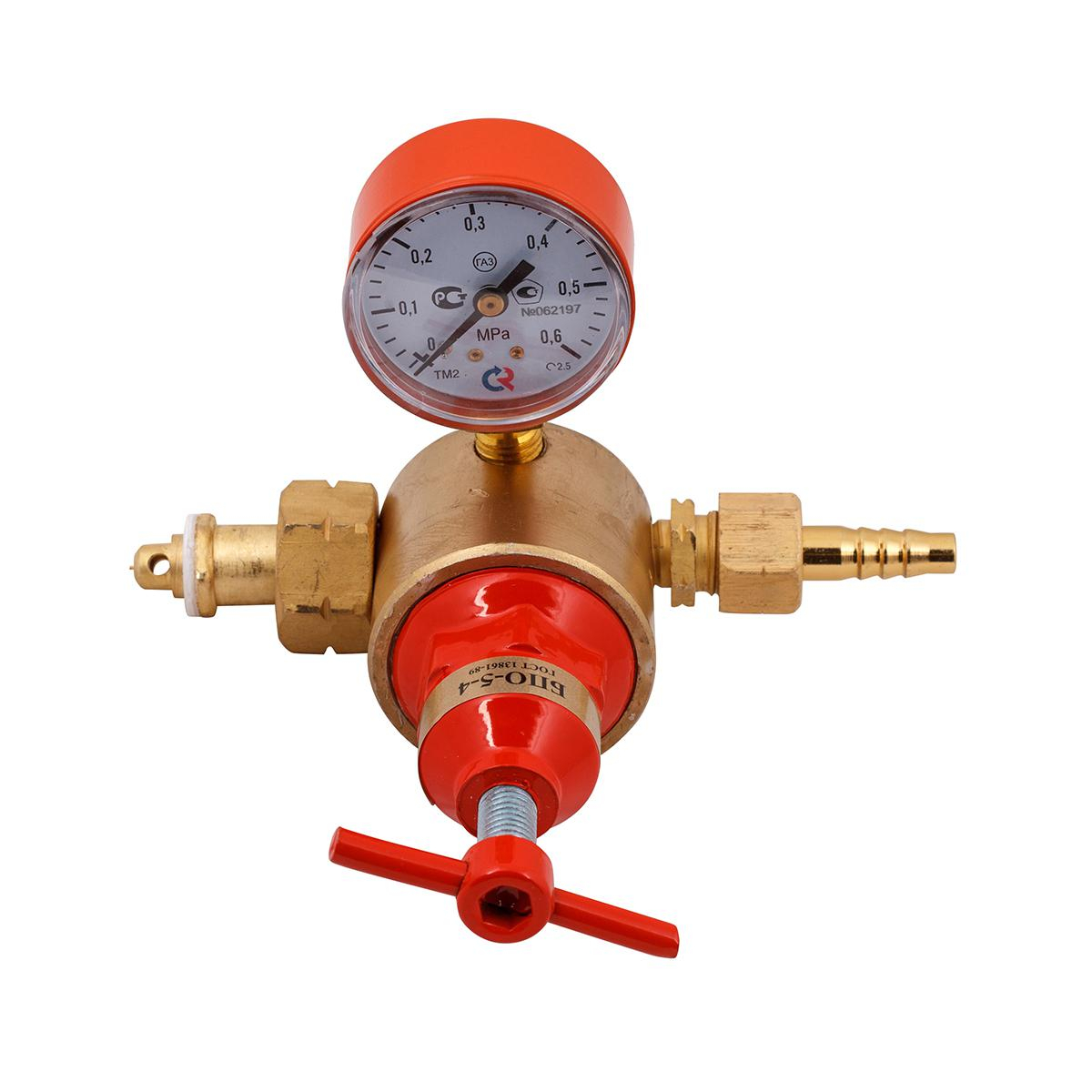

Пропановый редуктор и его части

Так, рабочая температура большинства моделей лежит в диапазоне -15+45˚С. Этого достаточно для уверенной работы устройства в зоне умеренного климата. Максимальный напор на входе обычно составляет 25 кг/см3 , что позволит работать от баллона. Рабочий напор должен быть не меньше, чем требуется по техническим условиям для устройства — потребителя. У большинства из них оно не превышает 3 кг/см3. Использование пропанового адаптера с максимальным значением расхода меньше, чем у устройств-потребителей в сумме, приведет к их нестабильной работе, прекращению горения и созданию пожароопасной обстановки.

Способ подключения входящего патрубка, как правило, общий для всех и определяется выходным соединением стандартного газового баллона. Он представляет собой резьбовую накидную гайку на ½ дюйма с левой резьбой.

С выходным, рабочим патрубком дело обстоит чуть сложнее. Некоторые пропановые адаптеры, особенно бытовые, предназначенные для подключения газовых плит или обогревателей, снабжены единственным вариантом — ниппельным выходом на 6,3 мм. Такие редукторы будут стоить дешевле.

Универсальным выходом является также резьбовое соединение, к нему можно присоединить как накидную гайку, так и переходник на штуцер 6,3 или 9 мм. Если вы собираетесь подключать к редуктору одновременно несколько устройств, то нужно выбрать вариант с резьбовым выходом, к которому и привинтить коллектор-раздатчик. В целях безопасности каждый отвод коллектора должен быть снабжен отдельным краном, перекрывающим патрубок.

Виды

Газовые горелки с редукторами обычно применяют в комплексе. Редукционные устройства регулируют подачу топлива в горелку.

Принято выделять редукторы прямого и обратного действия.

Для отслеживания давления в камерах, приборы комплектуют манометром. При увеличении напора, превышении допустимого значения газ автоматически выбрасывается в атмосферу.

В моделях прямого действия подача топлива регулируется винтом, его крутят по часовой стрелке.

Редукторы классифицируют не только по принципу действия. На выбор предлагаются воздушные, кислородные, пропановые и ацетиленовые разновидности.

Производители выпускают редукторы, предназначенные для горючего и негорючего топлива.

Также существует классификация в соответствии со сферой использования. По этому критерию выделяют бытовые нерегулируемые модели, универсальные с возможностью регулировки и профессиональные.

Первую разновидность используют в полевых условиях и в бытовом газоснабжении. Простейшей конструкцией обладают редуктора РДСГ – это доступные по стоимости и надёжные устройства.

Универсальные модели – хороший выбор для домашних мастерских. Они в обязательном порядке оснащаются резьбовым присоединением к баллону, которое надёжно фиксирует устройство.

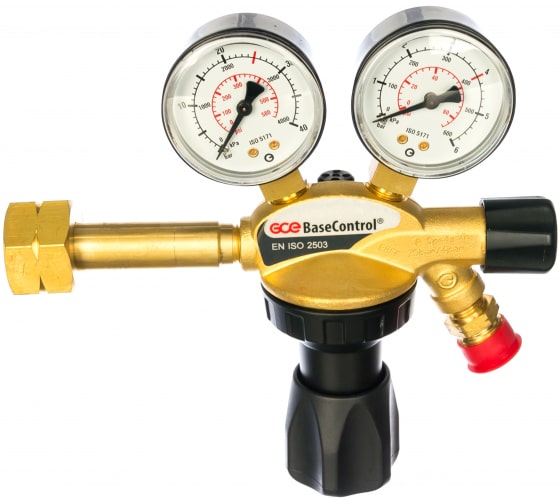

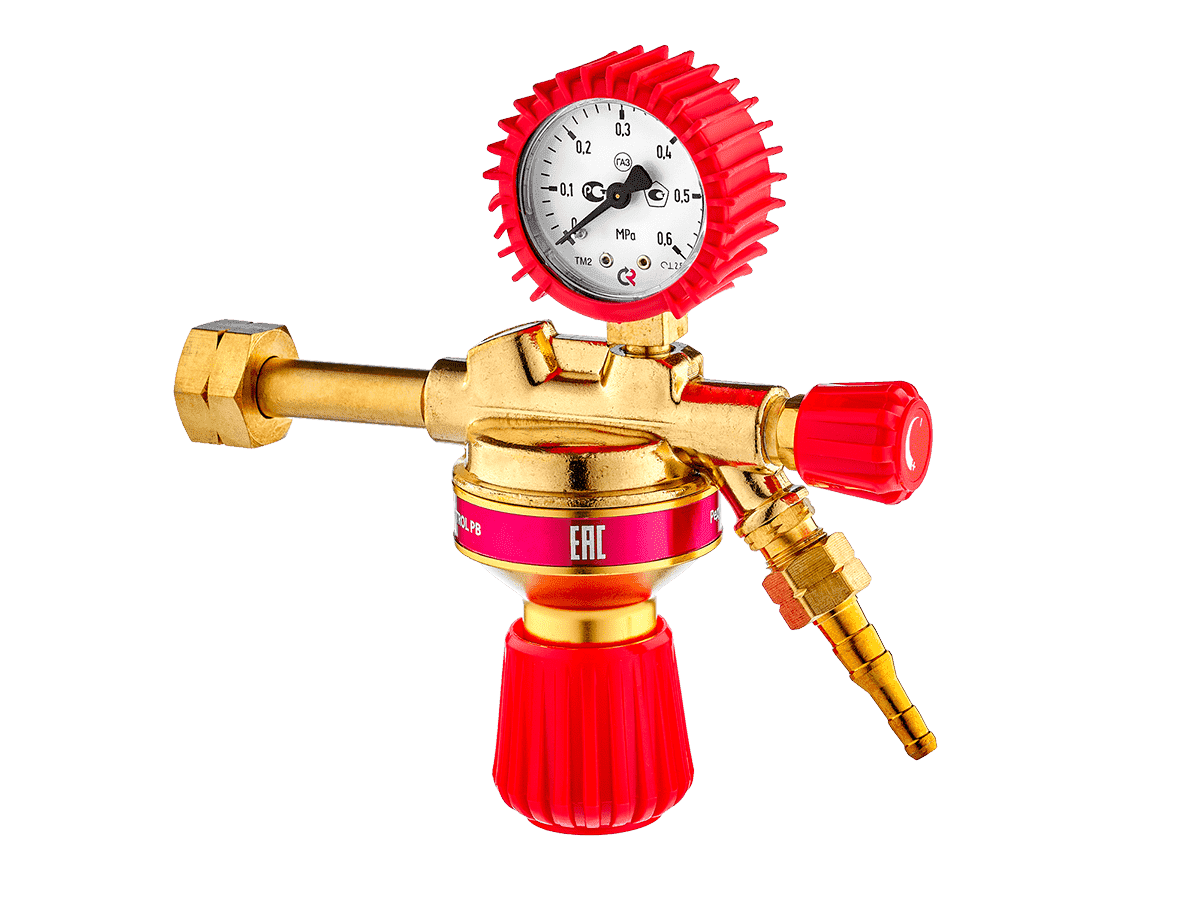

Отличительная черта профессиональных редукторов – комплектация двумя манометрами.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Неисправности. Ремонт.

Если Вы решите самостоятельно выполнять ремонт или настройку, убедитесь, что обладаете нужной квалификацией. Некачественный ремонт газового оборудования может стать причиной пожара, взрыва или отравления. После выполнения работ и сборки убедитесь в герметичности и правильной работе прибора. Герметичность проверяется нанесением мыльного раствора на все места соединений. Отсутствие пузырения показывает, что утечки нет. Но обольщаться не стоит. Герметичность нужно будет проверить еще несколько раз (через сутки, трое, неделю эксплуатации), а потом проверять регулярно, так как утечка может возникнуть через некоторое время после начала эксплуатации.

Основные неисправности: давление газа на выходе не соответствует номиналу (причина: сломалась или деформировалась пружина), утечка газа (причины: повреждена мембрана, нарушена герметичность соединения мембраны и корпуса, пропускает поплавковый клапан)

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Если пропускает поплавковый перепускной клапан, то утечка может возникнуть не в самом редукторе, а где-то дальше, например, в газовой плите, так как в этом случае в режиме нулевого потребления (когда плита или какой-то другой потребитель выключены), на выходе редуктора и в газовых трубках давление может достигать входного. Газ постепенно просачивается через клапан, а уходить ему некуда. Если на входе стоит газовый баллон, то давление может достигнуть 15 бар, что в 500 раз выше номинального. Такое давление обязательно приведет к утечке. При этом обнаружить эту неисправность тяжело, так как при включении плиты давление нормализуется. Нет никаких признаков избыточного давления (отрыва пламени). Выявить неисправность можно только измерив давление на выходе в режиме нулевого потребления. Оно может быть не более чем на 20% больше номинального.

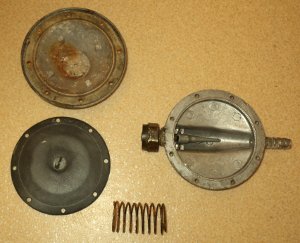

Для ремонта редуктор нужно разобрать. Отремонтировать можно только разборный редуктор с пружиной. Герметичные редукторы для ремонта непригодны.

на картинке мембрана лежит нижней стороной кверху.

Осмотр покажет, если есть дефекты мембраны или сломалась пружина. Порванную мембрану можно заменить. Но оно того не стоит, лучше купить новый редуктор, так как герметично соединить новую мембрану с шайбами довольно тяжело. Сломанную пружину можно поменять. Чаще всего пружина не ломается, а просто немного сжимается от времени. В результате давление на выходе становится ниже номинального. Эту неисправность легко исправить, подложив прокладку между корпусом и пружиной. Об этом читайте ниже в разделе о переводе на другое давление.

Мембрана — вид сверху.

Если Вы диагностировали проблемы с перепускным клапаном, то нужно его осмотреть. Он представляет собой трубку с тонким отверстием. К торцу трубки прижимается кусочек твердого каучука, установленный на коромысле. Клапан может не закрываться по следующим причинам: Во-первых, нарушена подвижность коромысла. Подвигайте его руками, убедитесь, что оно ходит свободно. Если есть проблемы, то подшлифуйте или замените шарниры. Во-вторых, износился и порвался кусочек каучука. Его можно удалить острым ножом и заменить, приклеив на его место другой, соответствующего размера. В-третьих, торец впускной трубки может быть негладким, с повреждениями и шероховатостями. Это препятствует плотному прилеганию. Торец можно отшлифовать мелкой наждачной бумагой.

Очень часто утечка возникает из-за нарушения герметичности между мембраной и нижней частью корпуса. Устранить неисправность легко. Нужно силиконовым герметиком смазать край нижней части корпуса, куда прилегает мембрана, дать немного подсохнуть (10 минут), установить мембрану, собрать редуктор и дать еще немного посохнуть (2 часа).

При разборе и последующей сборке довольно легко нарушить герметичность прилегания мембраны. Если Вы разобрали редуктор, то при сборке в любом случае, даже если утечки не было, воспользуйтесь силиконовым герметиком. Это повысит надежность.

Бытовой пропановый редуктор – ключевые критерии правильного выбора

Как известно, сжиженный углеводородный газ (пропан-бутан) хранится в баллонах или газгольдерах под давлением в несколько bar. Чтобы выйти на рабочие показатели потребителей (30-50 mbar), в системах автономного газоснабжения частных объектов применяется специальное устройство – бытовой пропановый редуктор. Если проводить аналогию с электрической сетью, данный прибор выполняет функцию стабилизатора, то есть снижает давление до необходимого значения и автоматически поддерживает его на одном уровне.

Конструкция и принцип действия газового редуктора

Любой пропановый редуктор в своем составе имеет следующие компоненты:

• клапан;
• рабочую камеру;
• запорную пружину;
• нажимную пружину;
• мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу.

И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны.

Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

• рабочее давление;
• расход газа.

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

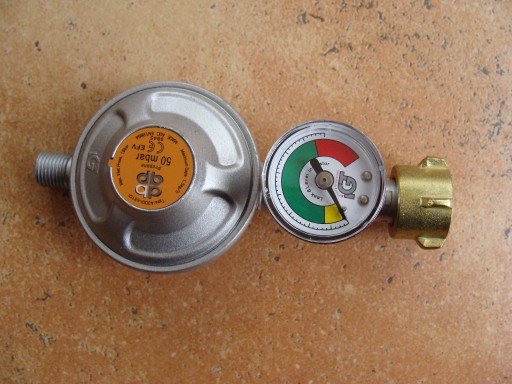

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.
