Cоответствие нержавеющих сталей по гост, aisi, en, din, jis. нержавеющая сталь обозначение гост

Как химический состав влияет на свойства нержавеющей стали

Как можно достичь стойкости металла к коррозии? При производстве в него добавляют ряд химических элементов, в результате вся поверхность покрывается оксидной пленкой. Она нерастворима и защищает сплав от образования ржавчины.

В качестве основного материала для изготовления нержавейки можно использовать никель и железоникель, а также сплавы на их основе. Добавление к базовому легирующих элементов придает стали различные свойства, в том числе и качества нержавеющей:

• Хром увеличивает стойкость к коррозии, а также увеличивает прочность и твердость сплава. Уменьшение коэффициента линейного расширения упрощает процесс сварки.
• Никель увеличивает пластичность и вязкость, а также прокаливаемость, он же понижает коэффициент теплового расширения. Это дает возможность использовать изделия вместе с различными кислотами: фосфорной, серной, соляной.
• Стойкость сплава возрастает благодаря применению марганца в количестве более 1 %. Он одновременно увеличивает твердость, стойкость, прокаливаемость, а также устойчивость к износу. Часть марганца можно заменить на никель.
• Влияние титана на свойства нержавеющей стали выражается в повышении плотности и прочности сплава, что повышает стойкость его и к коррозии.
• Вольфрам снижает хрупкость и повышает твердость в процессе термической обработки (отпуска). Это происходит по причине возникновения таких соединений повышенной твердости, как карбиды.
• Твердость, прочность и плотность сплава повышает ванадий.
• Молибден придает антикоррозийные качества и увеличивает упругость нержавейки, повышает максимальный показатель прочности (предел) растяжения, а также сопротивляемость металла к высокой температуре.
• Сварные конструкции защищаются ниобием, понижающим вероятность их коррозии.
• Жаростойкость, кислотность, упругость и стойкость к образованию окалины повышает кремний. Он увеличивает прочность и электросопротивление, сохраняя уровень вязкости прежним.
• Ударное сопротивление возрастает за счет добавки кобальта. Он же усиливает жаропрочные свойства материала.
• Благодаря меди на металл не сможет повлиять атмосферная коррозия.
• Посредством добавления алюминия снижается старение материала и повышается текучесть и ударная вязкость.

Благодаря своим исключительным характеристикам нержавейка и отличается от других металлов. Это дает возможность применять ее в таких сферах промышленности и жизнедеятельности, которые требуют использования конструкций, оборудования и изделий при высокой влажности, а также при регулярном влиянии агрессивной среды. Примером может служить использование материала для изготовления столовых приборов, а также ножей, оград, разных частей коммуникаций, элементов оборудования и пр.

Классификация

По химическому составу нержавеющие стали делятся на:

Различают аустенитные нержавеющие стали, склонные к межкристаллитной коррозии, и стабилизированные — с добавками Ti и Nb. Значительное уменьшение склонности нержавеющей стали к межкристаллитной коррозии достигается снижением содержания углерода (до 0,03 %).

Нержавеющие стали, склонные к межкристаллитной коррозии, после сварки, как правило, подвергаются термической обработке.

Широкое распространение получили сплавы железа и никеля, в которых за счёт никеля аустенитная структура железа стабилизируется, а сплав превращается в слабо-магнитный материал.

Мартенситные и мартенсито-ферритные стали

Мартенситные и мартенситно-ферритные стали обладают хорошей коррозионной стойкостью в атмосферных условиях, в слабоагрессивных средах (в слабых растворах солей, кислот) и имеют высокие механические свойства. В основном их используют для изделий, работающих на износ, в качестве режущего инструмента, в частности, ножей, для упругих элементов и конструкций в пищевой и химической промышленности, находящихся в контакте со слабоагрессивными средами. К этому виду относятся стали типа 30Х13, 40Х13 и т. д.

Ферритные стали

Эти стали применяют для изготовления изделий, работающих в окислительных средах (например, в растворах азотной кислоты), для бытовых приборов, в пищевой, легкой промышленности и для теплообменного оборудования в энергомашиностроении.

Ферритные хромистые стали имеют высокую коррозионную стойкость в азотной кислоте, водных растворах аммиака, в аммиачной селитре, смеси азотной, фосфорной и фтористоводородной кислот, а также в других агрессивных средах. К этому виду относятся стали 400-й серии.

Аустенитные стали

Основным преимуществом сталей аустенитного класса являются их высокие служебные характеристики (прочность, пластичность, коррозионная стойкость в большинстве рабочих сред) и хорошая технологичность. Поэтому аустенитные коррозионностойкие стали нашли широкое применение в качестве конструкционного материала в различных отраслях машиностроения. Теоретически изделия из аустенитных нержавеющих сталей при нормальных условиях — немагнитные, но после холодного деформирования (любой мехобработки) могут проявлять некоторые магнитные свойства (часть аустенита превращается в феррит).

Аустенито-ферритные и аустенито-мартенситные стали

Аустенито-ферритные стали

Преимущество сталей этой группы — повышенный предел текучести по сравнению с аустенитными однофазными сталями, отсутствие склонности к росту зёрен при сохранении двухфазной структуры, меньшее содержание остродефицитного никеля и хорошая свариваемость.

Аустенито-ферритные стали находят широкое применение в различных отраслях современной техники, особенно в химическом машиностроении, судостроении, авиации. К этому виду относятся, стали типа 08Х22Н6Т, 08Х21Н6М2Т, 08Х18Г8Н2Т.

Аустенито-мартенситные стали

Потребности современной техники в коррозионностойких сталях повышенной прочности и технологичности привели к разработке сталей мартенситного (переходного) класса. Это стали типа 07Х16Н6, 09Х15Н9Ю, 08Х17Н5М3.

Сплавы на железоникелевой и никелевой основе

При изготовлении химической аппаратуры, особенно для работы в серной и соляной кислотах, необходимо применять сплавы с более высокой коррозионной стойкостью, чем аустенитные стали. Для этих целей используют сплавы на железноникелевой основе типа 04ХН40МТДТЮ и сплавы на никельмолибденовой основе Н70МФ, на хромоникелевой основе ХН58В и хромоникельмолибденовой основе ХН65МВ, ХН60МБ.

Самые популярные марки нержавеющей стали

Производители металлопроката за рубежом и в России давно наладили производство нержавейки, состав которой аналогичен у всех. Единственным отличием является маркировка.

Наиболее востребованной считается зарубежный нержавеющий прокат марки AISI. Чаще всего в этой разновидности применяют сталь 300, 400 и 200 серии.

Первые две считаются универсальными, используются повсеместно в разных отраслях: химической, пищевой, фармацевтической, нефтяной. Обладают прочностью, пластичностью, высокой стойкостью к коррозионным процессам, долговечностью. 200-ая серия немного уступает своим собратьям по качеству, но зато выигрывает в цене.

Рассмотрим более подробно каждую из серий.

Общие сведения

Аустенитная сталь — особая разновидность нержавеющей стали. Стали аустенитного класса содержат железо, а также различные легирующие компоненты — никель, марганец, азот, алюминий, хром, молибден.

Железо и легирующие элементы в стали образуют кубическую кристаллическую решетку. Подобную структуру называют аустенитом. Кристаллическая решетка обусловливает ряд характерных физических свойств аустенита — сохранение твердости при тепловой обработке, почти полное отсутствие магнитных свойств материала, высокая химическая инертность.

Для удобства аустенитные стали делят на два условных класса. В первую категорию попадают материалы с большим содержанием никеля. Во вторую категорию включаются материалы с большим содержанием марганца и азота, а также с незначительным содержанием никеля.

Вторые материалы обладают более высокой прочностью, однако стоят они на порядок дороже. К тому же аустенит на основе никеля лучше переносит воздействие агрессивных химических сред (кислоты, щелочи, сильные соли, радиоактивные вещества).

Из стали-аустенита делают различную технику, вещи, оборудование. Это могут быть приборы учета, столовые приборы, металлические балки, турбины, конструкционные элементы, автомобильные детали, специальную технику для нужд химической промышленности и так далее.

Еще одна крупная сфера применения аустенита — изготовление радиооборудования. Отсутствие магнитных свойств в данном случае идет на пользу — обычные стальные сплавы могут вносить в радиосигнал определенные искажения, тогда как аустенит будет передавать сигнал без задержек, потерь, искажений.

Проверка на гальваническую реакцию

Для проведения этого теста потребуется источник постоянного тока с напряжением около 12 В. Это может быть автомобильный аккумулятор или преобразующий трансформатор. Соедините через провод плюс батареи с исследуемым образцом, а минус с металлическим стержнем, на конце которого намотана вата, марля или кусок хлопчатобумажной ткани. Намочите вату слабым раствором соляной кислоты или обычной кока-колой.

Если это титан, то при прикосновении к металлу его поверхность будет окрашиваться в результате образования оксидной пленки. Цветовой оттенок зависит от величины напряжения, концентрации кислоты в растворе и времени воздействия. Нержавеющие сплавы и алюминий данной реакции не подвержены.

Виды коррозии нержавеющей стали

Не смотря на то, что нержавеющая сталь считается коррозионно-устойчивой, это совсем не значит, что она не может разрушаться в определенных условиях. Ниже перечислены основные виды коррозии и приведены условия ее возникновения.

Электрохимическая (гальваническая). Возникает, когда сталь и другой материал соприкасаются в электропроводящей среде. Они при этом образуют гальваническую пару, в которой элемент с большим электрохимическим потенциалом работает как катод, а с меньшим – как анод. Последний растворяется, то есть, подвергается коррозии.

Точечная (питтинговая). Разновидность электрохимической, наиболее распространенная. Образуется при локальном разрушении оксидного слоя и недостатке кислорода в этом месте. Образуются небольшие в диаметре, но глубокие полости (питтинги).

Щелевая. Разновидность электрохимической, вторая по степени распространения. Появляется, если между элементами из стали и другого материала есть небольшой зазор, в который поступает агрессивная жидкость, например, с ионами хлоридов. Сначала они накапливаются и вытесняют кислород. Затем в щели формируется анод из стали и катод из другого материала. Пассивирующая пленка разрушается и более не восстанавливается.

Межкристаллитная (межзеренная). Возникает при высоких температурах, например, во время сварки. Причина в том, что в определенных условиях твердое тело расслаивается. По границам зерен образуются фазы, в которых одного из компонентов материала много. А на участках, прилегающих к этим границам, его мало. Коррозия способна проникнуть на большую глубину. В агрессивной среде разрушаются либо обогащенные, либо обедненные участки. Этот тип опасен тем, что изделие обычно сохраняет свой товарный вид, но, под нагрузкой, неожиданно разваливается.

Сенсибилизация (коррозия сварного шва, если в зоне соединения, или ножевая, если в виде узкой полосы). Разновидность межкристаллитной. С поверхности материала выпадают кристаллы. Начинается из-за того, что на границах между зернами теряется хром из-за интерметаллических карбидов. 6 атомов углерода удаляют из нержавейки 23 атома Cr, в результате чего процентное содержание последнего может снизиться в полтора раза. В агрессивной среде центр кристалла является катодом, а граница между зернами – анодом. Из-за этого, через некоторое время, связи ослабевают и кристаллы выпадают.

Контактная. Возникает при соприкосновении нержавейки с углеродистой сталью. Частицы последней остаются на поверхности, образуя аноды, и ржавеют.

Общая. Образуется, когда защитный слой разрушается на всей поверхности. Галогены (хлор, фтор, йод, бром) проникают через пленку и становятся причиной коррозии. По этой причине чистить нержавейку хлорсодержащими средствами не рекомендуется.

Эрозионная. Появляется, когда абразивная жидкость падает на поверхность стали с большой скоростью и разрушает защитный слой.

Говоря о коррозии нержавеющей стали, следует отметить два важных момента. Во-первых, чем более гладкой является поверхность материала, тем лучше он сопротивляется разрушению, при прочих равных условиях. Также большое значение имеет отсутствие кристаллических дефектов и внутренних напряжений. Во-вторых, если оксидная пленка в каком-то месте нарушена, но деталь находится в благоприятных условиях (прежде всего – в присутствии достаточного количества кислорода), то защитный слой может восстановиться самостоятельно. Это следует учитывать при использовании изделий из нержавейки в бедной на кислород среде.

Методы получения аустенита

Стали аустенитного класса образуются в процессе появления и роста зерен исходной микроструктуры металлического изделия. Формирование аустенита осуществляется на поверхности раздела фаз феррита и карбида. Карбидные частицы постепенно растворяются в твердом растворе аустенита.

Получить аустенит также можно из эвтектоидной модификации железа, состоящей из феррита и цементита. Для этого исходную металлическую заготовку необходимо нагреть до температуры 900 °C

Важно, чтобы в сплаве присутствовала минимальная концентрация углерода, равняющаяся 0,66%. Во время этого процесса феррит превращается в аустенит, а цементит полностью растворяется

В итоге сформируется нержавеющая аустенитная сталь.

При производстве металлических заготовок из аустенитных сталей, стабилизированных титаном, необходимо в вакуумно-индукционной печи переплавить металл. Полученный расплав выдерживают в течение длительного периода для его деазотирования. Количество времени, требуемого для этого процесса, зависит от массы исходного изделия. После выдержки в расплавленный аустенит вводится смесь из титана и нитридообразующих химических элементов.

При добавлении хрома и никеля в состав железной модификации нужно выдерживать материал в течение более длительного времени. Очень часто в полученный раствор добавляется смесь из молибдена или фосфора. Эти химические вещества увеличивает вязкость и усталостную прочность железного сплава. Для снижения износа полученного аустенита используют дополнительные легирующие материалы и энергоемкие карбиды.

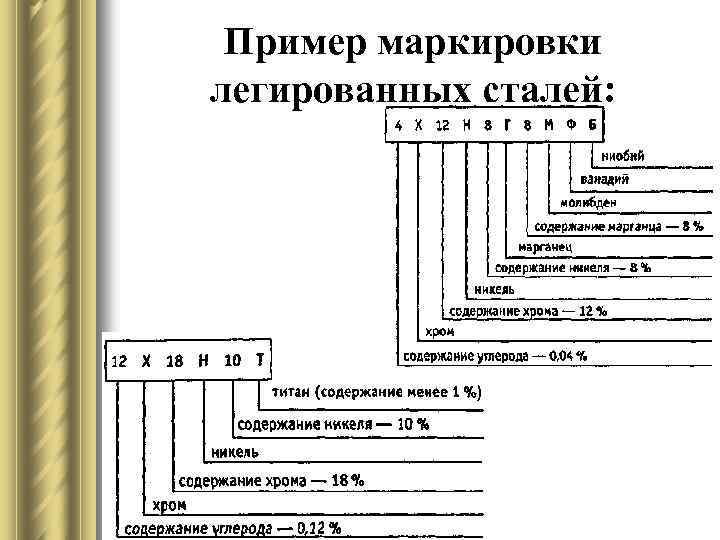

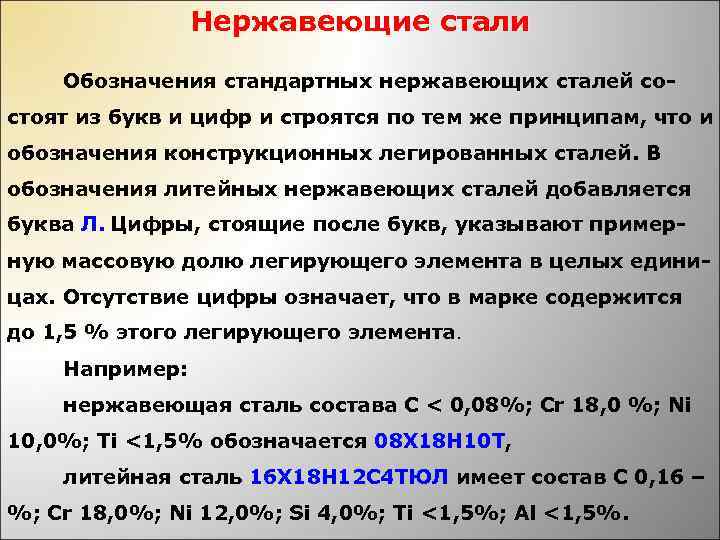

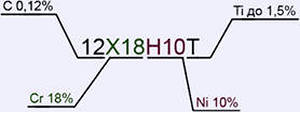

Маркировка нержавеющих сталей AISI

Марка стали	Характеристика нержавеющей стали	Химический состав, %
AISI 201, AISI 202 (аналоги: 12Х15Г9НД, 12Х17Г9АН4)	Относятся к аустенитной группе сплавов. В составе имеют хром, никель, марганец, медь и азот. Обеспечивают высокий уровень прочности готового изделия, прекрасно деформируются и меняют свою форму, характеризуются высокими антикоррозийными показателями. Применяются при изготовлении бытовых приборов, трубопроводов и строительных конструкций.
AISI 301 (аналог: 15Х17Н7)	Относится к немагнитным сталям. Имеет высокий уровень прочности и обладает пластичностью. Чаще всего такую нержавеющую сталь используют при изготовлении деталей для автомобилей и железнодорожного транспорта, бытового оборудования и медицинской техники.	Cr от 16 до 18; Ni от 6 до 8; Mn 2; Si 1; C 0,15; N 0,1; P 0,045; S 0,03
AISI 302 (аналог: 12Х18Н9)	Характеризуется высокими показателями прочности и пластичности. Обладает стойкостью к образованию коррозии.	Cr 17-19; Ni 8-10; Mo 4-5; Si 2-3; Mn <2; C <0,15; N >0,1; P <0,045; S <0,03
AISI 303 (аналог: 12Х18Н9)	Относится к аустенитным сталям. Имеет повышенное содержание серы. Данная сталь немагнитная, и ее оптимально применять в механических и подвижных узлах.	Cr 17-19; Ni 8-10; Mn <2; Si <1; P <0,2; S >0,15; C <0,15
AISI 304 (аналог: 08Х18Н10)	Данная нержавеющая сталь обладает высокой стойкостью к коррозии и может применяться в агрессивной среде. Помимо пищевой промышленности, она используется для фармацевтического, нефтяного, химического и текстильного производства.	Cr 18-20; Ni 8-10,5; Mn <2; C <0,08; P <0,045; S <0,03
AISI 316 (аналоги: 03Х17Н14М3 и 04Х17Н13М2)	Марка имеет в своем составе молибден, при помощи которого повышается сопротивление материала к коррозии. Сплав устойчив к повышенным температурам.	Cr 15-17; Ni 14-16; Mo 2,5-3; C до 0,03
AISI 316Тi (аналог: 10Х17Н13М2Т)	Данная нержавеющая сталь обогащена титаном, благодаря которому материал становится устойчивым к воздействию хлора. Также титан делает сплав более прочным и устойчивым к высоким температурам.	Cr 15-17; Ni 14-16; Mo 2,5-3; C до 0,03; Тi 1
AISI 321 (аналог: 08Х18Н10Т)	Сплав характеризуется повышенным содержанием титана, легко поддается любым видам обработки, устойчив к повышенным температурам, до 800 градусов. Применяется в производстве бесшовных труб, при изготовлении фальцевой продукции и котлов, а также при строительстве печных систем. Также используется в машиностроении, судостроении, авиации.	Cr 17-19; Ni 9-11; Mn <2; Ti <1; Si <0,8; Cu <0,3
AISI 403 (аналог: 15Х12)	Данный сплав относится к мартенситно-ферритной группе. Он отличается повышенной пластичностью, устойчивостью к высоким температурам. Изделия из такой стали выдерживают нагрузки в слабоагрессивной среде.	Fe 86; Cr 12,3; Mn 1; Si 0,5; C 0,15; P 0,04; S 0,03
AISI 409 (аналог: 08Х13)	Выделяется повышенным содержанием хрома и добавлением никеля, что позволяет поддаваться всем видам обработки. Из данной нержавейки изготавливают детали, которые в ходе эксплуатации будут подвергаться ударным нагрузкам: клапаны прессов и насосов, предметы домашнего обихода. Также сплав используется при изготовлении изделий, подвергающихся действию слабоагрессивных сред: лопаток паровых турбин, клапанов, болтов и труб.	Fe ≈84; Cr 12-14; Mn до 0,8; Si до 0,8; Ni до 0,6; C до 0,08; P до 0,03; S до 0,025
AISI 410 (аналог: 12Х13)	Данная сталь характеризуется пластичностью и прочностью. Она стойко переносит высокие температуры и не подвергается коррозии в агрессивной среде.	Cr 13,5; Mn 1,0; Si 1,0; Ni 0,6; C 0,15; P 0,045; Si 0,03
AISI 416	Относится к группе мартенситной нержавеющей стали, из которой изготавливают листовой прокат, металлопрофиль, трубопроводную продукцию.	Cr 12-14; Mn 1,25; Si 1; Se >0,15; C 0,15; P 0,06; S 0,06
AISI 420 (аналог: 40Х13)	Данный сплав характеризуется повышенным уровнем жаропрочности, стойкости к износу и коррозии.	Fe ≈84; Cr 12-14; Si до 0,6; Mn до 0,6; Ni до 0,6; C 0,35-0,44; P до 0,03; S до 0,025
AISI 430 (аналог: 12Х17)	Марка относится к группе ферритных сталей и имеет сбалансированный состав и хорошие эксплуатационные характеристики.	Fe ≈81; Cr 16-18; C до 0,12; Si до 0,8; Mn до 0,8; P до 0,035; S до 0,025
AISI 439 (аналог: 08Х17Т)	Нержавеющая сталь, принадлежащая ферритной группе. Применяется в машиностроении, пищевой промышленности, архитектуре и строительстве.	Fe ≈79; Cr 16-18; Si до 0,8; Mn до 0,8; Ti до 0,8; Ni до 0,6; Cu до 0,3; C до 0,08; P до 0,035; S до 0,025
AISI 441	Относится к группе ферритных сплавов с большим количеством хрома.	Cr 16-18; Si до 0,8; Mn до 0,8; Ti до 0,8; Ni до 0,6; Cu до 0,3; C до 0,08; P до 0,035; S до 0,025

Классификация сталей

Еще один важный момент – классификация сталей. Она определяется по нескольким основным критериям:

• Химический и структурный состав;
• Наличие посторонних примесей;
• Степенью устойчивостью к коррозии, а также подверженности к ней;
• Применением.

Мы рассмотрим некоторые аспекты классификации сталей, чтобы лучше понять, что собой представляет столь необычный, и в то же время привычный сплав.

Химический и структурный состав

Химический состав обуславливает количество применяемого углерода при изготовлении конкретной марки стали. Существует специальный свод правил и установок — ГОСТ, по которому допустимое количество входящих в состав элементов не должно быть превышено или уменьшено.

Второй атрибут классификации — структурный состав. Структура зависит от вхождения дополнительных компонентов, а также способности стали быстро охлаждаться при достигнутой температуре свыше 800 градусов. Сплавы, которые быстро остывают, более мягкие и подходят лишь для изготовления небольших деталей не несущие на себе основную нагрузку. Долго остывающие сплавы — прочные, надежные и обладают внушительным эксплуатационным сроком.

Наличие посторонних примесей

Уже неоднократно упоминалось о том, что в сплав добавляются посторонние примеси, которые значительно влияют на конечные характеристики стального изделия или его механические свойства. К примеру, чтобы достигнуть особо качественного состава, необходимо добавить 0,0020% серы в сплав. Таким образом, внешняя оболочка укрепиться в несколько раз. Придание термообработке позволит в разы усилить результат.

Устойчивость к коррозии

Это заключительный аспект классификации стали. Применение мы рассматривали несколько выше (маркировка стали). Этот сплав стал по-настоящему популярен благодаря высокой устойчивости к природному фактору – разложению, посредством воздействия на железо ржавчины.

Углерод препятствует распространению ржавчины, но не способен полностью остановить этот процесс. Поэтому, в целях увеличения эксплуатационного срока, была разработана нержавеющая сталь. Но это не единственная разновидность стали, способная долгое время выдерживать агрессивное действие коррозии. Особо качественный сплав имеет аналогичные свойства, за счет нахождения в составе серы. Мягкие сплавы в течение нескольких лет могут быть разрушены коррозией, если при строительстве будут размещены в неподобающих условиях.

В заключение можно добавить, что любому строителю необходимо овладеть терминологическим языком маркировки. В последние несколько лет, изготовители металлопрокатной продукции и вся металлургическая отрасль в целом использует довольно обширные обозначения, которые могут рассказать о свойствах, прочности, характеристике и даже сфере применения стали.

Что мы знаем о нержавеющей стали?

Коррозионностойкая сталь или нержавейка — это сплав, состоящий из железа и углерода, дополнительно обогащенный специальными элементами, придающими ему высокую устойчивость к негативным факторам внешней среды. Основным из таких элементов является хром. В составе нержавеющей стали его содержится не менее 10,5%. Хром, кроме антикоррозионных свойств, придает таким сплавам еще целый ряд положительных характеристик:

• хорошую обрабатываемость методом холодной формовки;
• исключительную прочность;
• способность получать надежные соединения методом сварки;
• возможность долгой эксплуатации без потери своих характеристик;
• привлекательный внешний вид.

Хром, содержащийся в нержавеющей стали в достаточно больших количествах, способствует формированию поверхностной оксидной пленки. Именно она и защищает металл от коррозии.

Сталь листовая нержавеющая

Различные марки (виды) нержавеющей стали, а их на сегодняшний день создано более 250-ти, содержат в своем химическом составе как хром, так и ряд других легирующих добавок, наиболее распространенными из которых являются никель, титан, молибден, ниобий и кобальт. Естественно, что стали с разными пропорциями легирующих элементов в своем составе, отличаются различными характеристиками и областями применения.

Как и в сплавах любого другого типа, обязательным элементом в составе нержавеющей стали является углерод. Именно этот элемент и придает полученному металлическому сплаву твердость и прочность.

Сегодня без использования нержавеющей стали невозможно представить себе практически ни одну отрасль промышленности. Марки этого сплава, все из которых отличает способность успешно эксплуатироваться даже в самых агрессивных средах, используются для производства столовых приборов и медицинских инструментов, емкостей для пищевых жидкостей и продуктов, труб для транспортировки агрессивных сред, бытовой техники, а также многого другого.

Прутки из нержавеющей стали

Марки нержавеющей стали

Теперь вы знаете, что толщина нержавеющей стали известна как калибр, а сорт нержавеющей стали относится к различным материалам и элементам, которые делают сталь нержавеющей. Вам необходимо понять три термина:

Аустенитная сталь

Одна из наиболее часто используемых марок нержавеющей стали, аустенитная сталь, содержит хром и никель. Некоторые марки могут также заменять никель марганцем и азотом. Уникальной особенностью аустенитной стали являются ее немагнитные свойства. Это качество делает его идеальным материалом для работы в сфере общественного питания.

Ферритная сталь

В отличие от аустенитной стали ферритная сталь является магнитной. Она может не обладать прочностью или устойчивостью к коррозии аустенитной стали, но по-прежнему считается одной из наиболее часто используемых марок нержавеющей стали, уступающей только аустенитной стали.

Мартенситная сталь

Вы вряд ли найдете этот сорт стали в сфере общественного питания, но мартенситная нержавеющая сталь — это магнитная нержавеющая сталь с небольшим содержанием никеля и умеренным количеством углерода.

Дуплекс

Многие люди не считают дуплекс особой маркой нержавеющей стали. Она считается гибридной сталью, потому что имеет две фазы: феррит и аустенит.

Сорт нержавеющей стали дополнительно определяется Обществом инженеров автомобильной промышленности (SAE) ниже:

SAE 301

Также известный как UNS S30100, SAE 301 обладает высокой устойчивостью к коррозии и имеет чрезвычайно низкий уровень хрома и никеля. Нержавеющая сталь легко формуется и сваривается. Некоторые из отраслей, в которых применяется SAE 301, включают:

• Запчасти для самолетов
• Кухня
• архитектурный
• Автомобильная
• Грузовики и прицепы
• Дом и промышленность
• Конвейерные ленты
• Общественный транспорт

Чтобы нержавеющая сталь подпадала под категорию SAE 301, она должна иметь следующий состав:

• Кр 16-18%
• Ni 6-8%
• C 0.15% максимум
• Mn 2% максимум
• Si не более 75%
• P 0.40% максимум
• S 030% максимум

САЕ 304, А2

SAE 304-A2, возможно, является наиболее широко используемой и универсальной нержавеющей сталью на планете. Как аустенитная сталь, она обладает высокой устойчивостью к коррозии и идеально подходит для высокотемпературных применений из-за низкого содержания углерода. Вы можете найти SAE 304,2 в следующих отраслях:

• Химия
• Молочные продукты
• Продукты питания и напитки
• в Фармацевтической отрасли
• Горнодобывающая промышленность
• физика низких температур
• архитектурный
• морской
• Кухня
• Бытовые инструменты
• крашение
• физика низких температур

SAE 304, 2 также обладает уникальными сварочными и формовочными свойствами. Он имеет приятный блеск, легко чистится и легко поддается обработке. Чтобы сплав нержавеющей стали попадал в категорию SAE 304, он должен иметь следующий состав:

• Кр 18-20%
• Ni 8-10%
• Mn 2%
• Si 0.75%
• № 10%
• С 08%
• P 045%
• S 0.030%

SAE 430

SAE 430 — это наиболее часто используемая ферритная сталь с не закаливаемыми свойствами на рынке. Он устойчив к коррозии, нагреванию и плохо окисляется. SAE 430 имеет более высокую коррозионную стойкость при полировке поверхности. А поскольку он обладает высокой термостойкостью, сварку необходимо выполнять при более высоких температурах. С другой стороны, сталь легко сгибается, формуется и обрабатывается.

SAE 430 применяется в следующих отраслях:

• Автомобильная
• молдинг
• Печное горение
• Нефть и Газ
• Оборудование для ресторанов

Существует так много других марок нержавеющей стали, о которых мы кратко упомянем.

Виды марок нержавеющей стали

Нержавейка была запатентована в 1913 года на территории Англии. С того времени начинается новые этап развития сталелитейной промышленности и металлургии. Это связано с уникальными свойствами сплава:

1. Высокая прочность.
2. Простая обработка.
3. Хорошая свариваемость.
4. Длительный срок активной эксплуатации с сохранением изначального вида.
5. Высокий показатель устойчивости к образованию ржавчины.

Выделяется несколько видов нержавейки, которые отличаются составом, свойствами.

Сталелитейное производство

Марки аустенитной нержавеющей стали

Один из преобладающих дополнительных компонентов — никель. Его содержание превышает 7% от общей массы. Особенности аустенитной нержавеющей стали:

• высокий показатель пластичности;
• хорошая свариваемость;
• широкий температурный диапазон эксплуатации;
• немагнитные свойства.

Наиболее распространенные марки этого вида нержавейки — 301, 304, 310. Чем выше обозначение, тем больше легирующих компонентов содержит состав. Описание:

1. Из нее изготавливаются изделия, на которые будет оказываться механическое воздействие. Сплав имеет высокую износоустойчивость, пластичность.
2. Применяется во всех направлениях промышленности. Имеет оптимальные технические характеристики.
3. Жаропрочная сталь, которая подходит для сборки нагревательного оборудования, печей. Материал не разрушается при нагревании свыше 1000 °C.

Печь из нержавеющей стали

Марки ферритной нержавеющей стали

По характеристикам этот вид нержавейки можно сравнить с малоуглеродистой сталью. Главное отличие — высокая устойчивость к образованию ржавчины. Содержание хрома может достигать 17%. Основные представители этой группы — 403–420. Примеры:

1. Применяется для сборки сварных металлоконструкций.
2. В составе содержится повышенное количество серы. Сплав легко обрабатывать на разных станках.
3. Применяется для изготовления столовых принадлежностей.

Разновидности под маркировкой 430, 440 более дорогие.

Марки дуплексной аустенитно-ферритной стали

Имеет одновременно две структуры кристаллической решетки — ферритную и аустенитную. Второй вариант возможен благодаря небольшому количеству никеля в составе. Особенность — совмещение высокой прочности и гибкостью. Недостаток — плохая свариваемость. В продаже можно найти супердуплексную сталь, которая содержит до 5% никеля, 24% хрома.

Велосипед из нержавеющей стали

Марки мартенситной нержавеющей стали

Простой вид нержавейки. Содержание хрома может достигать 13%. Особенности:

• средний показатель устойчивости к образованию ржавчины;
• совмещение прочности, жесткости;
• минимальное содержание вредных примесей.

Марки жаростойкой аустенитной нержавеющей стали

Устойчивость стали к воздействию высоких температур зависит от двух параметров — жаростойкости и жаропрочности. Жаропрочный материал — не изменяет формы при сильном нагревании. При сильном нагревании жаростойкого металла на металлических поверхностях не образуется окалины, ржавчины.

Виды:

• хромокремнистая;
• хромоникелевая;
• хромистая.

Содержание хрома достигает 18%, никеля — 10%.

Кастрюли из нержавейки
