Состав нержавеющей стали

Особенности выбора товаров народного потребления из нержавеющей стали

При выборе посуды из нержавейки следует обращать внимание не только на ее сияющий блеск и стоимость, которая не всегда соответствует качеству, но и на такие ее свойства и параметры, как:

Материал изготовления, который должен быть пригодным для пищевого использования и соответствовать требованиям гигиеничности. Информация об антикоррозионных сплавах, применяемых в производстве ТНП, приведена выше.
Отсутствие на поверхности изделия выступов, царапин, вмятин и иных повреждений – полировка должна быть идеально гладкой.
Качество сборки. В случае с кастрюлями нужно проверить, чтобы крышки прилегали плотно и не болтались, а крепление ручек было надежным и на них были предусмотрены термоизолирующие накладки.
Наличие различных встроенных датчиков, таймеров или декоративных элементов, а также медных вставок-пятаков на внутренней поверхности стальных днищ. Как правило, такая посуда стоит дороже, а все эти примочки предусматриваются изготовителями лишь для того, чтобы выделиться среди конкурентов, и не несут никакой практической пользы.
Толщина материала. Изделия, предназначенные для периодического использования, не должны быть легкими и тонкими. Согласно ГОСТ стенки кастрюль, сковородок, ковшей должны иметь толщину не менее 0,5 – 0,8 мм, а многослойное теплораспределительное дно с медной или алюминиевой внутренней прослойкой – от 3 мм. Толщина стенок кофеварок, сотейников и скороварок – в пределах 1 – 1,2 мм.
Наличие антипригарного покрытия. Как правило, оно не отличается надежностью и долговечностью, поэтому переплачивать за это не имеет смысла.
Материал наружного слоя дна кастрюль. Желательно, чтобы это была сталь AISI 430, что позволит использовать изделие на кухонных плитах любых типов.

Во избежание подделок и приобретения низкокачественного товара покупать ТНП из нержавеющей стали лучше всего не на рынках, а в магазинах, которые смогут предоставить все необходимые сертификаты и гарантию.

Как химический состав влияет на свойства нержавеющей стали

Как можно достичь стойкости металла к коррозии? При производстве в него добавляют ряд химических элементов, в результате вся поверхность покрывается оксидной пленкой. Она нерастворима и защищает сплав от образования ржавчины.

В качестве основного материала для изготовления нержавейки можно использовать никель и железоникель, а также сплавы на их основе. Добавление к базовому легирующих элементов придает стали различные свойства, в том числе и качества нержавеющей:

Хром увеличивает стойкость к коррозии, а также увеличивает прочность и твердость сплава. Уменьшение коэффициента линейного расширения упрощает процесс сварки.
Никель увеличивает пластичность и вязкость, а также прокаливаемость, он же понижает коэффициент теплового расширения. Это дает возможность использовать изделия вместе с различными кислотами: фосфорной, серной, соляной.
Стойкость сплава возрастает благодаря применению марганца в количестве более 1 %. Он одновременно увеличивает твердость, стойкость, прокаливаемость, а также устойчивость к износу. Часть марганца можно заменить на никель.
Влияние титана на свойства нержавеющей стали выражается в повышении плотности и прочности сплава, что повышает стойкость его и к коррозии.
Вольфрам снижает хрупкость и повышает твердость в процессе термической обработки (отпуска). Это происходит по причине возникновения таких соединений повышенной твердости, как карбиды.
Твердость, прочность и плотность сплава повышает ванадий.
Молибден придает антикоррозийные качества и увеличивает упругость нержавейки, повышает максимальный показатель прочности (предел) растяжения, а также сопротивляемость металла к высокой температуре.
Сварные конструкции защищаются ниобием, понижающим вероятность их коррозии.
Жаростойкость, кислотность, упругость и стойкость к образованию окалины повышает кремний. Он увеличивает прочность и электросопротивление, сохраняя уровень вязкости прежним.
Ударное сопротивление возрастает за счет добавки кобальта. Он же усиливает жаропрочные свойства материала.
Благодаря меди на металл не сможет повлиять атмосферная коррозия.
Посредством добавления алюминия снижается старение материала и повышается текучесть и ударная вязкость.

Благодаря своим исключительным характеристикам нержавейка и отличается от других металлов. Это дает возможность применять ее в таких сферах промышленности и жизнедеятельности, которые требуют использования конструкций, оборудования и изделий при высокой влажности, а также при регулярном влиянии агрессивной среды. Примером может служить использование материала для изготовления столовых приборов, а также ножей, оград, разных частей коммуникаций, элементов оборудования и пр.

Состав сплавов для хирургической стали

Существует много видов обработки, но именно легирующие присадки влияют на уникальность. В зависимости от добавляемого вещества, меняется структура материала и свойства.

Молибденовый сплав

Из этого материала делают не только высококачественные инструменты, но и посуду, которую используют в медицине. Поверхность:

не царапается;
легко моется;
отвечает требованиям гигиены;
устойчиво переносит высокие температуры, воздействие кислот.

Молибденовая присадка повышает прокаливаемость сплава, чем существенно улучшает прочность, стойкость изделий.

Хромоникелевый сплав

Главной особенностью соединения называют жаропрочность, поэтому оно лучше прокаливается. Это влияет на прочность, большой ресурс эксплуатации. Сталь, обогащённая хромом и никелем, устойчива к окислению. Предметы, изготовленные из хромоникеля, не ржавеют, поэтому с лёгкостью «работают» в агрессивной щелочной среде.

Из сплава делают наконечники, рабочие части медицинских инструментов, импланты.

Хромоникелевый сплав.

Ферритно-хромистый сплав

Это распространённый вид сплава, применяемого как в медицине, так и в других производствах. Идеально противостоит коррозии, благодаря 14% входящего в состав хрома. Используется для изделий, не предназначенных для сильной нагрузки.

Среди других этот материал имеет сравнительно невысокую цену, так как не содержит никеля.

Сфера применения

Обладая массой преимуществ, медсталь используется в различных сферах жизнедеятельности человека.

Медицинские хирургические инструменты: щипцы, скальпели, зажимы давно вошли в ежедневный обиход врача любой специальности. Протезы, которые контактируют с живой тканью, обладают прочностью, надёжностью. Тонкая иголка для шприца и высокотехнологические аппараты для проведения сложных операций имеют общее – они изготовлены из медицинской стали.
Нетоксичная хирургическая сталь используется в пищевой отрасли. Столовые приборы выглядят аккуратно, эстетично. Некоторые детали кухонных электротоваров вылиты из медицинских сплавов.
Машиностроение использует сплавы для деталей повышенной прочности. Нечувствительные к уксусной, молочной кислоте, они придают элементам устойчивости к изнашиванию, абразивности.
Архитекторы, дизайнеры при помощи материала приводят здания и помещения в современный презентабельный вид.
Последнее время медицинская сталь прочно занимает нишу в косметологии, на рынке ювелирных изделий. Украшения завоёвывают поклонников нетребовательностью в уходе, сравнительно низкой ценой. Привлекают и физические свойства: бижутерия из стали не так царапается, как золото, и не так чернеет от влаги, как серебро.

Хирургическая сталь.

Виды закалки – с полиморфным превращением и без него

Закалка сталей протекает с полиморфным превращением, цветных металлов и сплавов – без них.

Закалка сталей с полиморфным превращением

В углеродистых сталях при повышении температур выше определенного уровня происходит ряд фазовых превращений, вызывающих изменения кристаллической решетки. При критических температурах, значение которых зависит от процентного содержания углерода, происходит распад карбида железа и образование раствора углерода в железе, называемого аустенитом. При медленном остывании аустенит постепенно распадается, и кристаллическая решетка приобретает исходное состояние. Если углеродистые стали охлаждать с высокой скоростью, то в зависимости от режима закалки в них образуются различные фазовые состояния, самый прочный из них – мартенсит.

Для получения мартенситной структуры доэвтектоидные стали(до 0,8% C) нагревают до температур, лежащих выше точки Ас3 на 30-50°C, для заэвтектоидных – на 30-50° выше Ас1.По такой технологии закаливают металлорежущий инструмент и упрочняют изделия, которые в процессе эксплуатации подвергаются трению: шестерни, валы, обоймы, втулки. При нагреве до более низких температур в структуре доэвтектоидных сталей наряду с мартенситом сохраняется более мягкий феррит, снижающий твердость металла и ухудшающий его механические характеристики после отпуска. Такая закалка стали называется неполной и в большинстве случаев является браком. Но она может использоваться в некоторых случаях во избежание появления трещин.

Закалка без полиморфного превращения

Закалка без полиморфного превращения протекает в цветных металлах и сплавах, имеющих ограниченную растворимость вторичных фаз при обычных температурах, в которых при высоких температурах не происходят полиморфные превращения. При повышении температур выше линии солидус (это линия, ниже которой находится только твердая фаза) вторичные фазы полностью растворяются. При быстром охлаждении вторичные фазы не выделяются, поскольку для этого необходимо определенное время. После такой термообработки цветной сплав является термодинамически неустойчивым, поэтому со временем он начинает распадаться с постепенным выделением вторичной фазы. Такой процесс распада, происходящий в естественных условиях, называется естественным старением, а при нагреве – искусственным старением. В результате старения получают равновесную структуру. Характеристики материала зависят от выбранного режима процесса.

Закалка цветных металлов и сплавов, в отличие от углеродистых сталей, часто не приводит к повышению прочности. Сплавы на основе меди, например, после такой ТО часто становятся более пластичными. Для таких материалов обычно используют отпуск, благодаря которому снимаются напряжения после литья, прокатки, штамповки, ковки или прессования.

Что такое нержавеющая сталь?

Нержавеющая сталь, которую мы в жизни привыкли называть одним простым словом «нержавейка», представляет собой сплав железа с хромом. Именно процентное содержание хрома в железе определяет свойства металла сопротивляться коррозии, чем и обладает, в значительной мере, нержавеющая сталь.

В первый раз о нержавейке стало известно почти два века назад. В далеком 1820 году, Пьер Бертье и Майкл Фарадей совершили научное открытие. Ими было отмечено, что сплав железа с хромом, способен отлично сопротивляться коррозийным процессам, и практически неподвержен кислотной коррозии.

Сегодня нержавеющую сталь принято подразделять на три основные группы:

К первой группе относится коррозионно-стойкая сталь, которая нашла свое основное применение в бытовых и промышленных условиях;
Ко второй группе относится жаростойкая нержавеющая сталь, которая, как становится понятно из названия, обладает отменной жаростойкостью. Данный вид нержавеющей стали, получил широчайшее применение в весьма агрессивных химических условиях: на химзаводах, и прочих, подобных объектах;
К третьей группе относится жаропрочная сталь, которая помимо жаростойкости, обладает также и высокой степенью прочности, при воздействии значительных нагрузок.

Нержавеющая сталь, и её разновидности, получили применение практически во всех сферах человечества. Без нержавейки не обходится строительство и машиностроение, медицина и химическая промышленность.

Металлолом — это… Что такое Металлолом?

Груда металлолома Металлоло́м (металлический лом) — общее, собирательное название различного металлического мусора (пришедших в негодность металлических изделий), утилизируемого или не утилизируемого во вторичном металлургическом цикле.

Чаще всего к металлолому относят специально концентрируемый в отведенных местах металлический мусор для последующей переработки (утилизации).

Виды металлолома

Металлолом подразделяют в основном по виду металла, который имеет преимущественное процентное содержание в составе металлолома, или преимущественное экономическое значение при переработке металлолома.

Лом и отходы цветных металлов и сплавов подразделяют по наименованиям металлов; по физическим признакам — на классы; по химическому составу — на группы и марки сплавов; по показателям качества — на сорта. Вторичные чёрные металлы подразделяются по содержанию углерода — на два класса; по наличию легирующих элементов — на две категории; по показателям качества — на 28 видов; по содержанию легирующих элементов — на 67 групп. В хозяйственной деятельности, промышленности и торговле широко используются буквенные обозначения видов и групп металлолома, которые введены ГОСТом СССР.

Чёрный лом (лом чёрных металлов):
Цветной лом (лом цветных металлов):
Драгоценный лом (лом драгоценных металлов): Золотой лом: отслужившие срок службы ювелирные изделия из сплавов золота, химаппаратура, катализаторы.
Серебряный лом: отслужившие срок службы ювелирные изделия, серебряно-цинковые аккумуляторы, катализаторы, и др.
Лом платиновых металлов: отслужившие срок службы ювелирные изделия, химическая аппаратура, тигли, катализаторы, электронагреватели и др.

Основные категории металлолома

Категория	Описание металлолома
3A	Стальной кусковой лом — габаритные размеры не более 800500500 мм (ГОСТ 2787-75), вес куска не менее 2 кг, трубы диаметром более 200 мм должны быть сплющены или разрезаны по образующей. Толщина металла не менее 4 мм.
5A	Стальной негабаритный лом, толщиной от 4 мм, трубы длиной до 1,5 м и диаметром более 200 мм, не сплющенные или не разрезанные по образующей, вес конструкции до 5 тн.
12A	Стальной лом – толщина металла менее 4 мм.
17A	Лом чугуна промышленного — размер не более 1500500500 мм
19A	Лом чугуна — размер 1500500500 мм с повышенным содержанием фосфора, сантехнические изделия (батареи, ванны и т.п.)
20A	Негабаритный чугунный лом и отходы промышленного производства в виде чугунных отливок, изложниц и поддонов, вес куска не более 5 тн.
22A	Негабаритный чугунный лом и отходы сантехнического производства и т.д. с повышенным и высоким содержанием фосфора.

Значение переработки металлолома

Переработка металлолома имеет огромное экономическое и экологическое значение. Так как при учёте современного индустриального развития мира и объёмов металла, вовлечённого в сферу промышленного использования становится ясно, что объём металла колоссален, то и объёмы постоянно поступающего в утиль металлолома также весьма велики. Исходя из этого положения во многих странах более ста лет существуют мощности по переработке отходов металла.

Основные стимулы и выгоды переработки металлолома всех типов:

Сокращение нагрузки на месторождения металлов (к настоящему времени сильно истощённые).
Улучшение экологической обстановки.
Сокращение объёмов топлива для получения важнейших металлов.
Уменьшение рассеяния и распыления металлов в глобальном масштабе.

Лом чёрных металлов

Сбор лома в России в 2006 году достиг 34 млн тонн и впервые превысил пиковый уровень 1987 года. Экспорт лома черных металлов из России падает с начала 2004 года, что обусловлено ростом внутреннего потребления.

Экспорт лома

Крупнейшие экспортеры чёрного лома (в млн.тонн).

Страна	2005 год
Россия	12,65
США	11,48
Германия	7,12
Япония	6,92
Великобритания	6,52
Украина	1,26

Импорт лома

Погрузка металлолома на одном из предприятий ГДР, 1979 год Крупнейшие импортеры чёрного лома (в млн.тонн).

Страна	2005 год
Турция	10,91
Китай	10,19
Южная Корея	8,31
Индия	6,81
Испания	5,57
Италия	5,33

Литература

В. Н. Иванов: Словарь-справочник по литейному производству — М: «Машиностроение», 1990
ГОСТ 16482-70: «Металлы чёрные вторичные. Термины и определения», утв. Постановлением Госстандарта СССР от 08.12.1970 N 1717 (ред. от 01.12.1990).

dic.academic.ru

Может ли нержавейка ржаветь?

Существует три группы нержавеющих сталей, каждая из которых имеет свои особенности и специфику применения:

Коррозионностойкая сталь. Имеет высокую стойкость к коррозии в неосложненных условиях – в быту, на производстве.
Жаростойкая сталь. Обладает термостойкостью, не ржавеет при повышенных температурах, может применяться на химических заводах.
Жаропрочная сталь. Остается механически прочной при высоких температурах.

Таким образом, не все виды нержавейки предназначены для эксплуатации в той или иной агрессивной среде. К примеру, использование обычной нержавеющей стали на пищевом производстве, частое мытье с хлорсодержащими средствами вызовет быструю порчу материала. Аналогично применение металла в морской воде приведет к повышению скорости коррозии в разы.

Также ржавчина часто появляется на нержавейке после сварки (термической обработки), которая была произведена без соблюдения определенных правил. После механического повреждения металла последствия будут аналогичными: в месте дефекта возникнет точечная коррозия. Гладкий, полированный материал обычно ржавеет менее интенсивно, чем шероховатый: на последнем элементы коррозии могут появиться гораздо быстрее.

Защита от ржавчины нарушается там, куда попала раскаленная окалина, поскольку от сильного повышения температуры в нежаростойкой стали происходит выгорание легирующих веществ (в основном хрома). После прогорания дыр их края и прилегающие зоны становятся подверженными коррозии, хотя более глубокие слои металла чаще всего остаются неповрежденными. Спасти нержавейку поможет обработка травильными пастами, специальными эмульсиями.

Прочие причины коррозии нержавеющей стали:

контакт материала с обычной углеродистой сталью (в том числе посредством инструментов, которыми раньше резали простую сталь),
регулярная чистка металлическими щетками,
игнорирование механической или химической обработки сварного шва.

Причиной коррозии металла может стать и его изначально низкое качество. Стойкость стали к ржавлению обусловлена присутствием хрома в достаточном количестве. Этот элемент после воздействия воды, воздуха, кислот и щелочей формирует тончайший непроницаемый слой, который не дает материалу ржаветь. Если хрома в составе мало либо он распределен неравномерно, создание и поддержание оксидного слоя становится невозможным.

Аустенитные и аустенитно-ферритные стальные сплавы

Наиболее значимые особенности аустенитных сталей заключаются в том, что их внутренняя структура формируется за счет наличия в их составе никеля, а такое свойство, как жаростойкость, связано с присутствием хрома. В сплавах подобной категории, отличающихся незначительным содержанием углерода в своем химическом составе, в некоторых случаях могут присутствовать такие легирующие элементы, как ниобий и титан. Стали, основу внутренней структуры которых составляет аустенит, относятся к категории нержавеющих, а при длительном воздействии высоких температур (до 1000 градусов) успешно противостоят формированию слоя окалины.

Аустенитные сплавы марок Х17Н13М2 и Х17Н13М3 оптимально подходят для конструкций, работающих под воздействием кислот

К наиболее распространенным на сегодняшний день сталям с аустенитной внутренней структурой относятся сплавы дисперсионно-твердеющей категории. Для улучшения качественных характеристик в их состав добавляют интерметаллические или карбидные упрочнители, в зависимости от чего такие материалы и относят к определенной категории.

Наиболее популярными марками жаропрочных сталей, основу внутренней структуры которых составляет аустенит, являются:

дисперсионно-твердеющие Х12Н20Т3Р, 4Х12Н8Г8МФБ, 0Х14Н28В3Т3ЮР, 4Х14Н14В2М (из этих жаропрочных сталей, относящихся к категории нержавеющих, изготавливают конструктивные элементы турбин и клапаны двигателей транспортных средств);
гомогенные 1Х14Н16Б, 1Х14Н18В2Б, Х18Н12Т, Х18Н10Т, Х23Н18, Х25Н20С2, Х25Н16Г7АР (из материалов данных марок преимущественно производят арматуру и трубы, эксплуатируемые под воздействием значительных нагрузок, агрегаты сверхвысокого давления, элементы выхлопных систем).

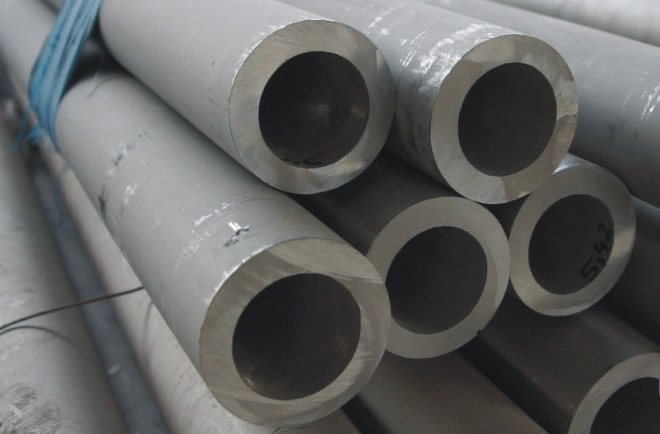

Труба жаропрочная из стали марки 20Х23Н18 (она же Х23Н18 или ЭИ417) используется для изготовления печного оборудования, поковок и бандажей

Стальные сплавы, основу внутренней структуры которых составляет смесь аустенита и феррита, отличает исключительная жаропрочность, превышающая по своим показателям аналогичный параметр даже высокохромистых материалов. Такие характеристики жаропрочности достигаются за счет высочайшей стабильности внутренней структуры сталей данной категории. Изделия из них могут успешно эксплуатироваться даже при температурах, доходящих до 1150°.

Из жаропрочных сталей данной категории производят изделия следующего назначения:

пирометрические трубки (Х23Н13);
конвейеры для печей, жаропрочные трубы, емкости для осуществления процедуры цементации (Х20Н14С2 и 0Х20Н14С2).

Другие свойства

Важные свойства не ограничиваются только механическими и химическими свойствами. В приведенном ниже списке есть и другие, которые пригодятся для различных приложений.

Возможность вторичной переработки

Сталь на металлолом сдать в Симферополе. Переработка нержавеющей стали для изготовления новых продуктов возможна. Это снижает нагрузку на окружающую среду для наших сталелитейных нужд, требуя меньше сырья, а также уменьшая образование отходов.

Его небиоразлагаемая природа также не позволяет ему загрязнять ресурсы, поскольку он не разрушается и не просачивается в почву или водоемы.

Легко работать с металлом

Нержавеющая сталь хорошо поддается механической обработке и обработке, что позволяет дизайнеру создавать изделия сложной формы. Лазерная резка нержавеющей стали , услуги обработки с ЧПУ , гибка и т.д. доступны без специального оборудования.

Возможность очистки

Изделия из нержавеющей стали легко чистить нетоксичными бытовыми продуктами, такими как моющие средства, мыло или чистящие жидкости. Это сохраняет их внешний вид на долгое время, увеличивая срок службы.

Это в конечном итоге сокращает потери и делает первоначальную относительно дорогую покупку окупаемой в долгосрочной перспективе.

Эстетическая привлекательность

Изделия из нержавеющей стали имеют высокий блеск, что делает их идеальным выбором для открытых поверхностей. Доступен широкий выбор вариантов отделки — от яркого до матового. Он может быть нанесен щеткой, выгравирован, тиснен и тонирован для создания эффекта.

В чем состоит уникальность нержавеющих сталей

Нержавеющая сталь была запатентована в Англии в 1913 году. Автором данного изобретения, которое, без преувеличения, стало важнейшим этапом развития не только сталелитейной, но и других отраслей промышленности, является металлург Гарри Бреарли.

Именно хром, которого в составе нержавеющих стальных сплавов должно быть не менее 10,5%, обеспечивает данным материалам такие характеристики, как:

исключительно высокая устойчивость к коррозии;
очень высокая прочность;
хорошая свариваемость;
простота обработки методами холодной деформации;
длительный эксплуатационный срок без потери первоначальных характеристик;
эстетически привлекательный внешний вид изделий, изготовленных из сплавов данной категории.

Влияние легирующих элементов на свойства сталей

Нержавеющие стали в обязательном порядке содержат в своем химическом составе хром и железо. Эти элементы дополняют друг друга, что и обеспечивает данным материалам такие уникальные характеристики. В частности, хром, соединяясь с кислородом, создает на поверхности нержавеющего сплава оксидную пленку, которая и становится надежным препятствием для коррозионных процессов.

Для того чтобы наделить нержавеющую сталь дополнительными характеристиками и значительно улучшить уже имеющиеся свойства, в ее химический состав вводят легирующие добавки – никель, титан, молибден, ниобий, кобальт и др. Такое легирование позволяет создавать различные виды стальных сплавов нержавеющей категории, отличающиеся друг от друга своими характеристиками и, соответственно, назначением.

Мы уже так привыкли к коррозиооностойкой стали, что даже не замечаем, насколько наша жизнь стала комфортнее из-за присутствия в ней нержавейки

Уникальные характеристики, которыми отличается нержавеющая сталь, позволяют успешно использовать данный металл в самых различных сферах, связанных с эксплуатацией изделий и оборудования в условиях повышенной влажности и постоянного воздействия на них агрессивных сред. Активно используются нержавеющие стали для производства изделий как промышленного, так и бытового назначения. В частности, именно из этого металла чаще всего делают столовые приборы и ножи, изготавливают элементы коммуникаций и ограждающих конструкций, детали оборудования и др.

Нержавеющая сталь

Нержавеющая сталь относится к легированным типам стали. В зависимости от типа и марки нержавейка может использоваться в самых различных сферах деятельности от пищевой и химической промышленности до строительства и архитектуры.

Нержавеющая сталь делится на три основных тип:

· Коррозионностойкая

· Жаростойкая

· Жаропрочная

Нержавеющие свойства данный тип стали приобретает за счет добавления хрома. Причем от процентного содержания хрома напрямую зависит сопротивляемость сплава коррозии.

Причиной же сопротивляемости коррозии является тонкая пленка нерастворимых кислот, которая образуется при выплавлении хромсодержащих металлов.

Так, сталь с содержанием хрома до 17% устойчива к коррозии в обычных условиях, без воздействия агрессивных сред и высоких показателей температуры. Данный тип нержавеющей стали применятся в пищевой промышленности, некоторых типах легкой промышленности, для изготовления медицинского инструмента и т. д.

Сталь с содержанием хрома более 17% является более устойчивой и способна выдерживать высокие температуры и различные агрессивные среды, не окисляясь даже в крепких растворах (до 50%) кислот.

Нержавейка чрезвычайно устойчива к атмосфере и является лучшим вариантом для емкостного оборудования, размещенного на открытой местности, в том числе в климатических условиях с повышенной влажностью.

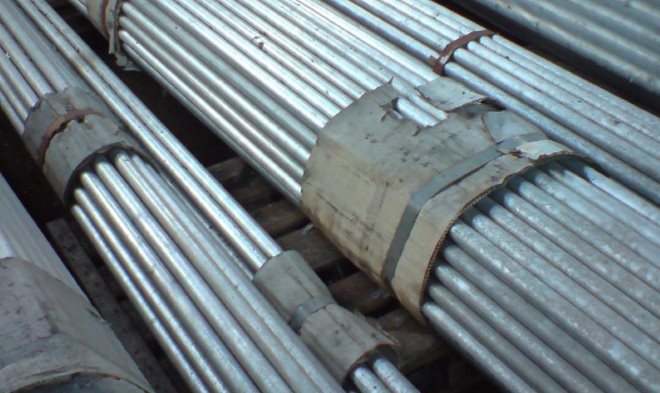

Нержавеющая сталь марки 12х18н10т

Нержавеющая сталь 12х18н10т – высокоуглеродистая коррозионно-стойкая, немагнитная конструкционная сталь аустенитного типа с добавлением титана.

В химсоставе нержавейки 12х18н10т кроме обязательных для нержавеющей стали компонентов – никеля и хрома, дополнительно присутствует титан (содержание элемента менее 1,5% не указывается в маркировке стали).

Нержавейка 12х18н10т отличается хорошей свариваемостью. После процесса сварки рекомендуется провести постобработку швов. Сталь 12х18н10т устойчива к межкристаллитной коррозии после сварки.

В слабоагрессивных средах допускается эксплуатация деталей из стали 12х18н10т в температурном диапазоне от -196°С до +600°С без изменения свойств стали. В агрессивной среде верхний температурный порог снижается до +350°С.

Нержавеющая сталь 12х18н10т может применяться в любых областях производства. В основном её используют для изготовления деталей машин и механизмов, работающих при температурах до 600°С. Сталь 12х18н10т (техническая нержавейка) пригодна для сооружения сварных конструкций (емкостей, трубопроводов и т.п.) контактирующих со слабыми растворами уксусной, фосфорной кислот, а также во взаимодействии со щелочными растворами и растворами кислых солей.

Ближайший по химсоставу и физическим свойствам аналог стали 12х18н10т – нержавеющая сталь марки aisi 321.

Нержавеющая сталь aisi 321

Нержавеющая сталь aisi 321 – коррозионно-стойкая, жаропрочная немагнитная аустенитная сталь с добавлением титана. Обладает повышенной механической прочностью.

В химический состав нержавейки aisi 321 кроме обязательных для нержавеющей стали компонентов – никеля и хрома, введен титан, пятикратно превышающий содержание углерода.

Нержавейка aisi 321 отличается хорошей свариваемостью, правда, при более высокой температуре, чем не содержащие титана марки стали. Сварочные швы требуют минимальной постобработки.

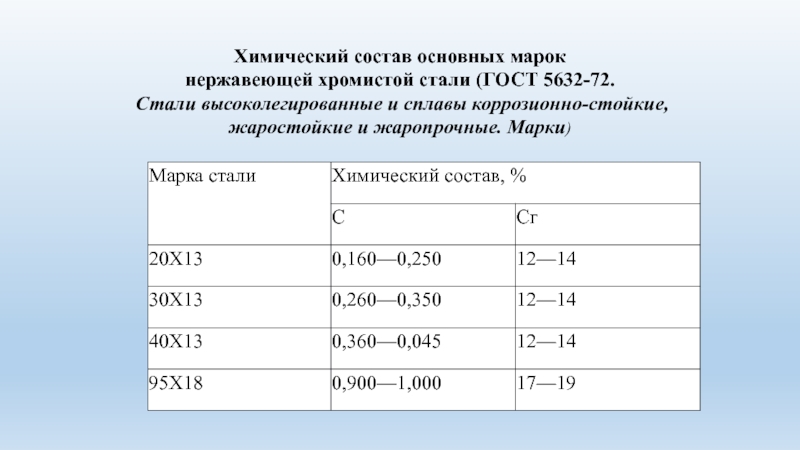

Таблица марок нержавеющих сталей и их соответствие химическому составу

Стандарты нержавеющих сталей	Содержание легирующих элементов, %
	DIN	AISI	ГОСТ	C	Mn	Si	Cr	Ni	Mo	Ti
С1	1,4021	420	20Х13	0,2	1,5	1	12,0-14,0
F1	1,4016	430	12Х17	0,08	1	1	16,0-18,0
A2	1,4301	304	12Х18Н9	0,07	2	0,75	18,0-19,0	8,0-10,0
1,4948	304H	08Х18Н10	0,08	2	0,75	18,0-20,0	8,0-10,5
1,4306	304L	03Х18Н11	0,03	2	1	18,0-20,0	10,0-12,0
A3	1,4541	321	08Х18Н10Т	0,08	2	1	17,0-19,0	9,0-12,0		5хС-0,7
A4	1,4401	316	03Х17Н14М2	0,08	2	1	16,0-18,0	10,0-14,0	2,0-2,5
1,4435	316S	03Х17Н14М3	0,08	2	1	16,0-18,0	12,0-14,0	2,5-3,0
1,4404	316L	03Х17Н14М3	0,03	2	1	17,0-19,0	10,0-14,0	2,0-3,0
A5	1,4571	316Ti	08Х17Н13М2Т	0,08	2	0,75	16,0-18,0	11,0-12,5	2,0-3,0	5хС-0,8
1,4845	310S	20Х23Н18	0,08	2	0,75	24,0-26,0	19,0-21,0

Нержавеющая сталь aisi 321 применяется во многих областях производства:

Чем хороши изделия из нержавеющей стали

Ювелирные украшения изготавливаются из разных материалов. Самые популярные металлы – золото и серебро. Однако есть и другие варианты.

В этой статье я расскажу про аксессуары из нержавеющей стали. Вы узнаете уникальные свойства данного сплава, где он применяется, и какие украшения из него получаются.

Уникальные свойства нержавеющей стали

Нержавейка обладает отличными эксплуатационными качествами. Изделия из нее применяются во многих отраслях и сферах, начиная от космонавтики и заканчивая вилками на кухне.

Нержавеющая сталь – это сплав стали и хрома, причем хрома в сплаве должно быть не менее 17%.

История открытия

Сегодня сложно представить мир без многочисленных изобретений. Многие из них были сделаны случайно. Так появилась и нержавеющая сталь. Первое историческое упоминание об этом металле можно найти в записях Гарри Брайрли. Этот металлург-исследователь в 1912 году взял заказ у одной из оружейных компаний на поиск эффективного способа продления срока службы ружейных стволов.

К работе практик приступил в привычном для себя стиле — он начал смешивать разные компоненты. Готовые сплавы мужчина проверял на жаропрочность, стойкость. Если показатели были низкие, заготовки отправлялись на свалку. Одна из деталей выделялась среди всех своим блеском. После детального изучения анализа, ученые выяснили, что сплав состоит из нескольких элементов:

железа — 85,3%;
хрома — 12,8%;
марганца — 0,44%;
углерода — 0,24%;
кремния — 0,2%.

Далеко не все исследователи отдают пальму первенства в открытии нержавеющей стаи Гарри Брайрли. Некоторые считают, что нержавейку открыл Пьер Бертье — французский горный инженер. Он обнаружил, что определенные соединения железа и хрома, которые можно найти в природе, выделяются высоким показателем кислотоустойчивости. Он первым предложил изготавливать из них посуду, столовые приборы.

Изделия из нержавеющей стали
