Набор инструментов для пайки новичку: паяльник, флюс, припой + подарок

Как пользоваться губкой для паяльника

Для очистки жала паяльника используются специальные губки, о чем уже упоминалось выше. Часто у новичков возникает вопрос, зачем нужны эти элементы, и как ими правильно пользоваться. Имеется несколько важных правил, которые нужно знать, чтобы правильно пользоваться губками для чистки жала прибора.

1. Керамические жала паяльников запрещено очищать металлическими губками, так как это приведет к повреждению верхнего слоя поверхности
2. Специальную губку покупать вовсе не обязательно, так как ее роль может играть обычный отрезок ткани. Однако этот способ подходит для случаев, когда нужно быстро что-либо припаять. Если планируется заниматься пайком продолжительно, то для таких случаев лучше приобрести специальную губку
3. Вискозные губки перед использованием следует смочить в воде. Однако не нужно делать губку сильно мокрой, так как достаточно, чтобы она была влажной. Об губку вытирается жало в процессе работы. Для сухой очистки жала, вискозные губки не подходят
4. Медная стружка — предназначена для сухой очистки жала, но недостаток такой губки в том, что стоит она достаточно дорого, и порой даже дороже самого паяльника (в зависимости от модели)
5. Металлическая губка — она не предназначена специально для работы с паяльником, но это не мешает ее применять для очистки жала этого инструмента. Достоинство такой губки в том, что стоит она в 10 раз ниже, чем медная стружка, но справляется с задачей сухой очистки жала ничуть не хуже

Теперь, когда известна технология пайки паяльником, можно начинать тренироваться. Приступать к чистовой пайке можно исключительно после того, как будет достаточно практики.

Подводя итог, надо отметить, что электропаяльник может быть заменен обычной зажигалкой. Если необходимо спаять провода без паяльника, то делается это очень просто — прогреваются жилы при помощи открытого огня (зажигалкой), после чего в место их соединения нужно поместить припой, и продолжить воздействие открытого огня. Когда припой расплавится, то это повлечет за собой соединение проводников.

К работе инструментом нужно относиться со всей ответственностью, и помнить самое главное, что паяльник является электроприбором, который нельзя разбирать, если он подключен в сеть. Запрещается также оставлять инструмент, подключенный к розетке на длительное время, так как не исключается возникновение пожара. И еще один немаловажный момент — не проверяйте рукой температуру нагрева жала, ведь таким способом можно получить очень сильный ожог.

Публикации по теме

Простые способы поиска неисправности и ремонта электролобзиков своими руками

Принцип работы перфоратора пистолетного типа с фотоописанием

Магнитная дрель: предназначение и особенности

Угловая дрель когда нужен инструмент

В чём суть пайки

В паяльном деле используется способность одних металлов в расплавленном состоянии эффективно растекаться по поверхности других под действием гравитации и умеренного поверхностного натяжения. Соединение пайкой неразъёмное: две соединяемые детали как бы обволакиваются слоем припоя и остаются неподвижными после его застывания.

Поскольку мы будем рассматривать пайку именно в контексте пайки металлов, то наиболее важными параметрами будут прочность механического и проводимость электрического соединения. В большинстве случаев это прямо пропорциональные величины и если две детали плотно схвачены, то и проводимость между ними тоже будет высокой. Однако припой имеет удельное сопротивление выше, чем даже у алюминия, поэтому его слой должен быть как можно более тонким, а укрывистость — максимально высокой.

Для того чтобы пайка была возможна в принципе, существует два условия. Первое и важнейшее — чистота деталей в месте спайки. Припой присоединяется к поверхности металла на атомном уровне и наличие даже малейшей оксидной плёнки или загрязнений сделает надёжное прилипание невозможным.

Второе условие — температура плавления припоя должна быть значительно ниже температуры спаиваемых деталей. Это кажется очевидным, но существуют припои с температурой плавления выше, чем у алюминия, к примеру. Кроме того, если реальная разница в температурах плавления недостаточно высока, при застывании припоя температурная усадка деталей может помешать нормальному формированию кристаллической решётки припоя.

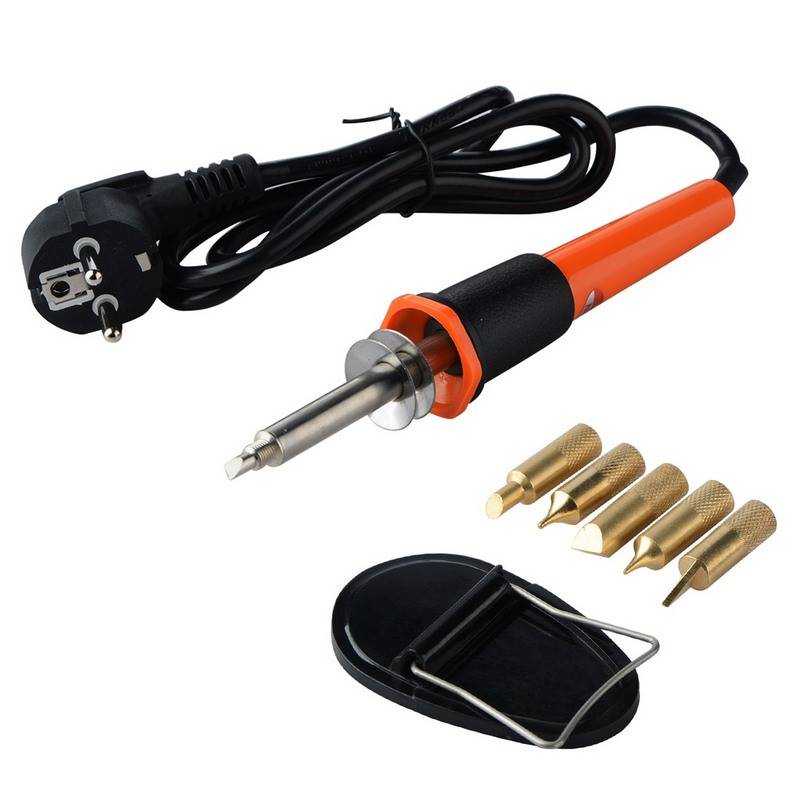

Набор для электронщика

Очень удобный и недорогой набор инструментов со всем самым необходимым для пайки и ремонта.

Состав комплекта весьма богат, смотрите:

• паяльник мощностью 60 Вт с регулировкой температуры 200 — 480 °C;
• 5 сменных паяльных жал разной формы;
• подставка для паяльника;
• припой;
• вакуумный отсос для удаления излишков припоя;
• цифровой мультиметр — очень компактный и легкий. Его возможности поскромнее девайса, который мы описали выше, но все самое нужное здесь есть;
• кусачки (бокорезы);
• отвертка со сменными насадками;
• нож со сменными лезвиями;
• инструмент для зачистки;
• два пинцета;
• сумка.

Конечно, нельзя сказать, что входящий в этот набор инструмент обладает сверхвысоким качеством. Но по такой цене это очень хороший вариант. Благодаря компактной, но вместительной сумке этот комплект особенно удобно брать с собой «на выезд».

Паяльный коврик из силикона

Чтобы сделать процесс пайки более удобным, можно использовать специальные силиконовые коврики. Для заказа доступны три варианта с разными размерами — от 327 на 206 мм до 440 на 310 мм. Коврики гибкие, их можно сворачивать в трубочку. Поверхность термостойкая, легко выдерживает прикосновение горячего жала.

Что особенно удобно — в ковриках сделаны специальные отделения для различного используемого при пайке и ремонте инструмента и принадлежностей: пинцетов, насадок, отверток, припоя, микросхем и пр. По периметру расположены отверстия для вертикальной установки не помещающихся в эти отсеки длинных пинцетов или отверток.

Я советую выбирать самый навороченный коврик большего размера — YH-3. Он более удобен за счет особой конфигурации центральной части. Здесь есть дополнительный ячейки для всякой мелочевки и специальные вырезы, в которых можно располагать небольшие платы. Для хранения стальных деталей используются намагниченные отсеки.

Необходимость в паяльной станции (стоимость комплекта)

Нередко для пайки микросхем предлагается воспользоваться так называемыми паяльными станциями, которые содержат в своём составе полный комплект всех необходимых инструментов и приспособлений. В него могут входить:

• модуль управления температурой жала;
• термический фен;
• специальная подставка и средства очистки жала, а также все необходимые расходные материалы.

В этом случае также как и с жалом следует исходить из того, как часто приходится работать с микроэлементами и принимать определённое решение с учётом этого обстоятельства.

Самые простые и дешевые модели стоят не более 300 рублей, но с их помощью обеспечить качественную пайку вряд ли удастся. Но и дорогие полупрофессиональные модели за 6-7 тысяч рублей также не имеет смысла покупать ради нескольких часов работы.

Оптимально подойдут паяльники среднего ценового диапазона (порядка 1-2 тысячи рублей), обеспечивающие все необходимые функции, востребованные при работе с микросхемами.

Медные и «вечные» жала

Прежде чем обозревать сами паяльники, нужно дать общее представление об основных типах жал и их различиях.

Существуют медные жала, и так называемые необгораемые «вечные» жала.

Особенности медных жал

Медные жала – это самый распространенный тип жал. Однако на сегодняшний день они сдают свои позиции другим типам жал.
Разберем плюсы и минусы медных жал.

Плюсы медных жал:

• Низкая цена;
• Доступны в любом радиомагазине;
• Быстрее нагреваются, и медленнее теряют тепло;
• Медные жала не прихотливы к обслуживанию. Их можно зачищать даже напильниками;
• Медные жала можно механически обрабатывать, т.е. придавать им форму при помощи молотка;
• С ними проще начать свой путь в пайке.

И все же, недостатки у медных жал довольно критичные:

• Скудный набор жал по форме и размерам. Даже если вы найдете тонкое медное жало. то оно быстро потеряет свою форму;
• Еще есть необходимость залуживания перед работой. Это не трудно, но отнимает время;
• Медные жала быстро теряют форму из-за высокой температуры, и их нужно менять.

Уход за медными жалами

Пора забывать про чистку жала деревянными дощечками. Для этих целей есть губки и медные стружки.

Уход за такими жалами простой. Лишний припой и остатки паяльного флюса можно снимать влажной губкой.
А с помощью медной стружки можно удалить и лишний припой с жала, и нагар с его поверхности.
В крайнем случае можно обработать поверхность медного жала напильником.
А еще им можно придать нужную форму при помощи молотка и наковальни.
Они легко деформируются от легких кистевых ударов молотком.

Лужение медного жала

Прежде чем приступить к пайке, медное жало надо залудить, т.е. покрыть рабочую поверхность небольшим слоем припоя.

Лидирующие необгораемые жала

Это такой тип жал (их еще называют «вечными»), которые не надо лудить перед началом работы, не теряют своей формы, и могут использоваться годами. У них есть специальное покрытие обычно из тонкого слоя никелевого сплава. У таких тип жал есть свои весомые преимущества и недостатки.

Плюсы необгораемых «вечных» жал:

• Можно долго пользоваться;
• Нет необходимости их залуживать;
• Большое разнообразие разных форм и размеров;
• Качественные жала долго держат подходящую форму.

Недостатки:

• Категорически нельзя чистить такие жала напильником, надфилями или наждачками. Вы рискуете уничтожить необгораемую поверхность жала. Исключение – медная стружка для чистки от нагара и лишнего припоя;
• Жало быстро отдает тепло, и медленнее его набирает в отличие от медного (сильная зависимость от конструкции жала и паяльника в целом);
• Очень прихотливо к уходу. У новичков могут возникать трудности с ними;
• Необгораемые поверхности легко разъедаются паяльной кислотой;
• Сложнее привыкнуть к ним после медных жал.

Уход за необгораемыми жалами

Необгорамые жала нельзя обрабатывать или чистить никаким инструментами.
Чистить поверхность жала от лишнего или старого припоя можно влажной губкой.
Губка не должна быть слишком влажной, иначе будут брызки и пар. А снимать окислы и лишний припой с жала можно медной стружкой.
Медная стружка не повреждает покрытие жала.

Если пришлось паять кислотой, то сразу после работы чистите жало при помощи губки или стружки для снятия припоя, и покрывайте жало свежим припоем.
Также недопустима механическая обработка необгораемого жала, и придание формы при помощи молотка (как это делается с медными жалами).

По ряду преимуществ, лидируют «вечные» жала. Всего одно качественное хорошее жало можно использовать годами, и оно будет как новое. Только не все так просто, как может показать на первый взгляд.

Как паять медные провода — все секреты процесса

Для начинающих электриков и электронщиков будет полезно узнать, как осуществляется процесс пайки проводов. Перед началом использования нового паяльника необходимо выполнить процедуру лужения жала. Для этого жало разогревается до рабочей температуры, и окунается в канифоль всей поверхностью. Далее нужно расплавить припой по всей поверхности жала, тем самым защитив его от коррозионного воздействия и ускоренного износа. Далее переходим к непосредственной процедуре пайки проводов.

Всю технологию можно разделить на три основных этапа:

1. Подготовка провода к пайке. Для этого часть жилы должна быть освобождена от изоляции. Жилу следует очистить от загрязнений, и если механическим способом это не удается, прибегают к применению канифоли или флюса. Перед тем, как обработать поверхность жилы канифолью или флюсом, ее можно отшлифовать наждачкой или напильником
2. Лужение — паяльник нужно разогреть до соответствующей температуры. Если используется канифоль, тогда нужно поднести к ней зачищенную часть провода, и прогреть жилу. При этом жила погружается в расплавленную канифоль, тем самым происходит процесс ее очистки. После этого необходимо взять припой, и прогреть ее паяльником. Расплавившийся припой наносится на жилу, тем самым осуществляется процесс лужения. В итоге получаем медный провод, на поверхности жилы которого располагается тонкий слой припоя. Такой процесс проводится для того, чтобы осуществить надежное и качественное соединение медных проводов. Аналогичная процедура проводится со вторым концом провода
3. Соединение — теперь необходимо соединить жилы вместе так, как они будут оставаться после спаивания. После этого к соединенным жилам наносится припой, и плавится паяльником. В итоге расплавленный припой растекается, и затвердевает, обеспечивая соединение деталей

Если соединяемые провода в последствие планируется изолировать термоусадочной трубкой, то ее нужно надеть на кабель предварительно. На этом процесс пайки проводов паяльником с канифолью и оловом завершен. Ничего трудного в этом нет, если все действия выполнять по инструкции.

Процесс пайки будет несколько отличаться, если спаиваемые провода предварительно скручиваются. В таком случае каждую жилу провода лудить не нужно, а после их скрутки, обработать канифолью или флюсом, и расплавить по всей наружной поверхности припой.

Это интересно! Если вместо канифоли применяется флюс, тогда технология пайки будет немного отличаться. Отличие заключается в том, что часть жилы окунается во флюс, после чего прогревается паяльником с добавлением припоя. Дальнейшие действия аналогичны, как описано в инструкции выше.

И теперь самое главное при обучении работать паяльником — практика. Научится с первого раза паять провода или микросхемы практически невозможно, так как для этого первоначально понадобится тренироваться. Именно в тренировке заложен успех освоения технологии пайки проводов и полупроводниковых элементов.

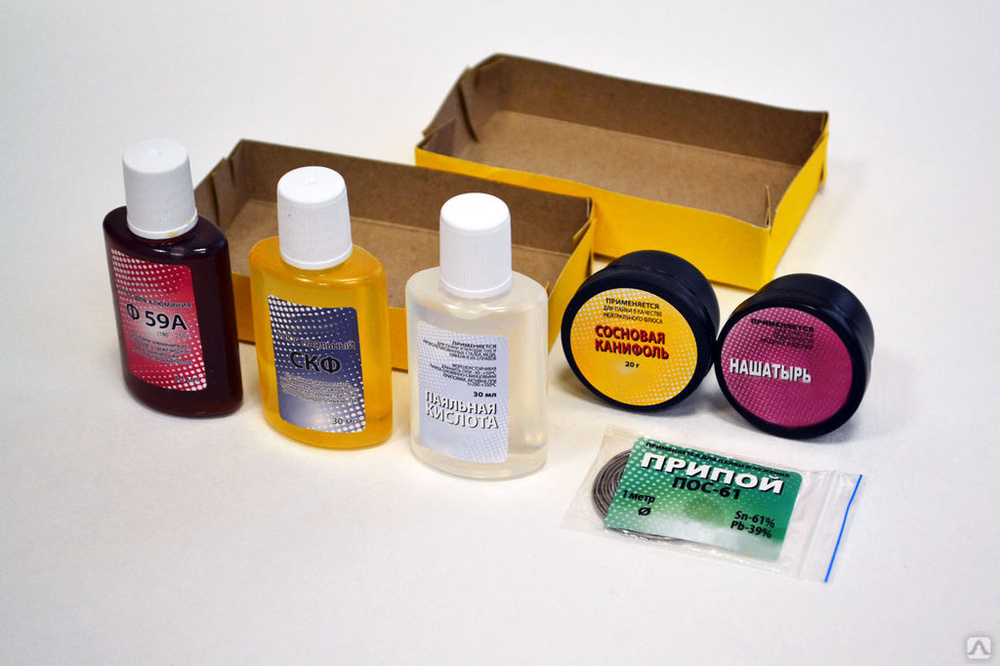

Расходные материалы

Кислота

Кислота ортофосфорная для пайки играет важную роль в технологическом процессе. Она является активным флюсом, который эффективно очищает поверхность от следов коррозии. Основная область применения – подготовка изделий из черного металла. Кроме того, при работе с некоторыми цветными металлами, используют смесь кислоты и канифоли, во избежание активизации коррозионных процессов.

Существует специальная паяльная кислота, которую изготавливают на основе соляной.

После проведения работ, во избежание длительного контакта с металлом, остатки кислоты необходимо нейтрализовать пищевой содой и смыть водой.

Флюсы

Флюс – это вещество, которое облегчает процесс пайки и предотвращает коррозию на рабочей поверхности. Его отличают по характеру воздействия на заготовки:

1. Активный. Агрессивные составы, которые активно борются с коррозией. В качестве примера, выше были рассмотрены свойства ортофосфорной кислоты.
2. Пассивный. Самое распространенное вещество – канифоль, которая представляет собой очищенную смолу. На практике часто используют спиртовой раствор канифоли.

Припои

Это легкоплавкий сплав для соединения элементов. Его наносят на поверхность в жидком виде. Низкая температура плавления – главное требование к составу припоя. Выбор зависит от характеристик основного металла. Выделяют две группы:

1. Мягкие. Температура плавления не превышает 300 Сº. Изготавливаются на основе сплава олова и свинца. Такие припои имеют маркировку «ПОС».
2. Твердые. Используют для получения прочного соединения, устойчивого к ударным нагрузкам. Термостойкость некоторых составов достигает 600 Сº.

Существует несколько форм выпуска материала: проволока, пруток, паста, порошок. Каждый вид имеет свои преимущества и недостатки. Проволоку для пайки целесообразно использовать для аппаратов с автоматической подачей для увеличения производительности.

Современный материал – тиноль, выпускается в виде пасты. Состоит из оловянного порошка, нашатыря и глицерина.

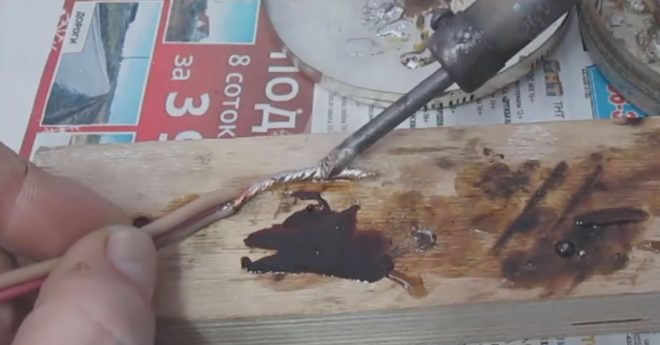

Выполнение пайки

Одной рукой при помощи пассатижей держите скрутку проводов. Если соединяете всего два тонких провода, и длина пайки будет небольшой, то вполне можно обходиться и без скрутки. Надо только очень плотно приложить проводники друг к другу. В другую руку возьмите разогретый до нужной температуры паяльник и наберите жалом припойный сплав. Прижмите его к месту соединения, приложив небольшое усилие. Должен произойти разогрев в этом месте, канифоль закипит и начнёт растекаться припойный сплав. Остаётся лишь дождаться, когда сплав растечётся и заполнит все зазоры между жилами.

Очень важно, чтобы соединяемые поверхности были хорошо прогреты. Потому что если припой затвердеет, а смачивание не произойдёт, получится непрочная пайка, электрики называют её «холодной» или «ложной»

Обязательно необходимо дать пайке остыть в неподвижном состоянии. Даже самое малое движение спаиваемых элементов в момент застывания припоя может повлиять на качество и прочность соединения.

Когда место пайки застынет, протрите его спиртом для удаления остатков флюса.

Как правильно произвести пайку подробно показано в этом видео:

а здесь можно посмотреть как паять скрутку в условиях приближенных к реальным:

Осталось лишь надёжно заизолировать соединение. Можно намотать 3-4 слоя изоленты. Хорошей изоляцией служит термоусаживаемая трубка. Только не забудьте надеть её на один из проводников до начала соединения. Потом натяните её на полученный электрический узел, нагрейте при помощи фена или зажигалки, и трубка плотно обхватит соединение. Второй вариант предпочтительнее, так как обеспечивает герметичность контактному соединению.

Мы рассказали вам, как правильно паять провода. В принципе это не сложно для тех, кто умеет пользоваться паяльником. Если вы этого ни разу не делали, лучше попросите кого-то вас немного обучить. Конечно, можно прочитать в статьях и теоретически всё понять. Но не забывайте, что «лучше один раз увидеть».

Инструмент для очистки пыли Hilda

Удобная и мощная воздуходувка Hilda, с помощью которой можно очистить от были бытовую и электронную технику. Также удобно проводить генеральную чистку компьютеру и ноутбуку. Основное предназначение — очистка системных компьютерных блоков. Использовать ее можно как для приведения в порядок самой разной аппаратуры, так и для уборки небольших помещений.

Мощность — 600 Вт. Девайс работает в двух режимах — как воздуходувка и пылесос. Комплектуется мешком для пыли и мусора.

Управление очень удобное, шнур достаточно длинный. Шум при работе сравним с не самым мощным современным пылесосом. В целом весьма полезная вещь, особенно мастерам-частикам.

Правила безопасности

При работе с паяльником необходимо:

Следить, чтобы жало не касалось провода питания самого инструмента и других электрических приборов

Неосторожное обращение с устройством способствует расплавлению кабелей с последующим коротким замыканием.
Проверить состояние питающего провода, корпуса и вилки. Инструменты и приборы не должны иметь повреждений, способствующих поражению человека током.
Класть паяльник на жаропрочную подставку

Горячий инструмент должен быть зафиксирован в держателях.
Брать инструмент только за рукоятку, направлять жало от себя. Ручка не должна выскальзывать или нагреваться при работе.

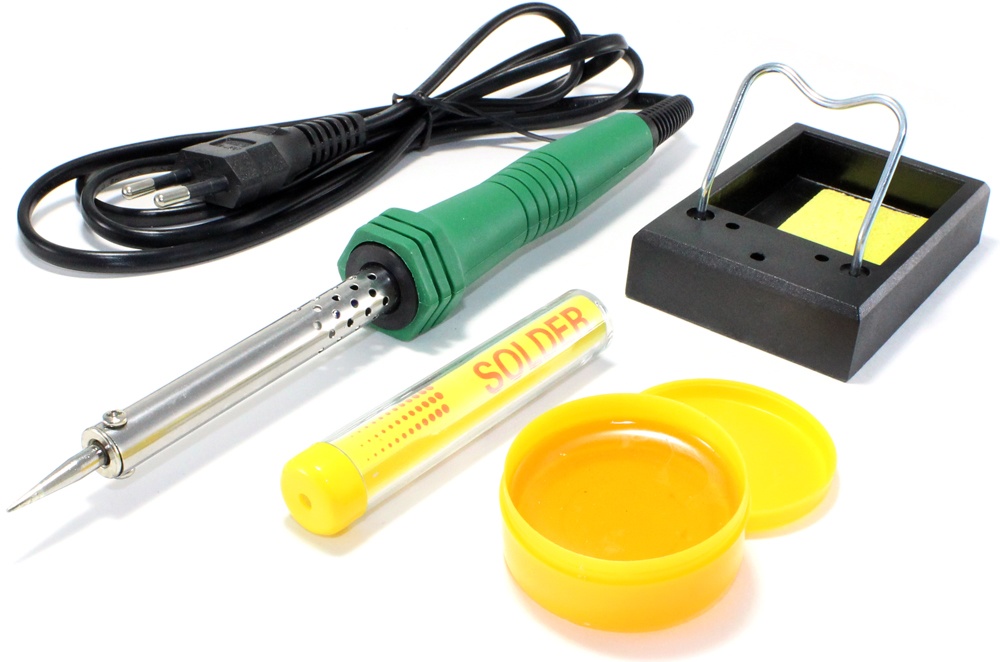

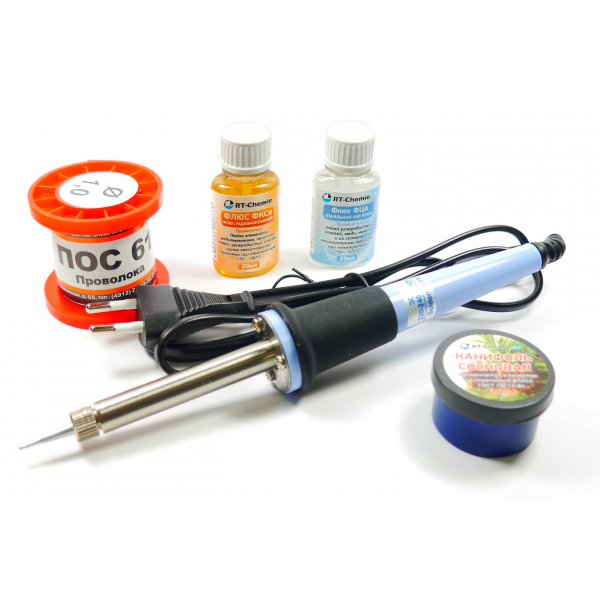

Что входит?

Пайка предназначена для ремонта различных микросхем и прочих изделий, которые не отличаются большими габаритами

Для создания комфортных условий, которые способствуют качественному выполнению соединения, необходимо четко организовать рабочее пространство. С ростом профессиональных навыков, мастеру потребуется все большее количество вспомогательных приспособлений, однако на начальном этапе необходимое оборудование для пайки ограничивается следующими предметами:

• электропаяльник;
• припой;
• флюс.

Это все, что нужно для пайки на начальном уровне. Два последних пункта относятся к расходным материалам. Их состав зависит от типа работ. Виды и особенности применения припоя и флюса будут рассмотрены ниже. Наличие электрического паяльника не является обязательным условиям – пайку некоторых элементов можно выполнить без него. Однако такие ситуации на практике встречаются очень редко.

Примером таких работ является пайка проводов к плате. Для этого припой и канифоль перемешивают в небольшой металлической емкости и нагревают любым доступным способом до получения жидкого состава. Каплю наносят на базовую поверхность, после чего к ней прижимают предварительно смоченный провод. Все действия должны выполняться очень быстро, до застывания состава.

Как избавиться от статики

При пайке микросхем или SMD компонентов схем необходимо избавляться от статического электричества. Таким разрядом они запросто пробиваются. Потому при работе часто на стол кладут металлическую заземленную пластину, применяют инструмент с антистатическим покрытием. Металл на столе не всех радует, заменить его можно антистатическим ковриком или покрытием. Они есть в магазинах, торгующих электронными деталями.

Со статическим электричеством надо быть осторожнее

Паяльники, кстати, тоже бывают с антистатическим корпусом. Это неплохо, но модели недешевые. Проблему можно решить и по-другому — уровняв потенциал. Для этого все действующие элементы надо соединить между собой медным проводником. «Все элементы» — это и вы, и паяльник, и плата. Все надо соединить одним проводом — обмотать. Проводник берем с хорошим запасом длины, чтобы не сковывал движения. А еще перед началом работы с электроникой снимаем шерстяные и синтетические вещи и руками прикасаемся к металлу. Можно — к заземленным элементам, но необязательно.

Как правильно соединить?

Выпускаются распаечные коробки со встроенными клеммными колодками. Подключение проводников в них не составляет труда: зачищенные жилы заводят в клеммы и фиксируют винтом или пружиной.

Но чаще коробка представляет собой лишь корпус с крышкой и выполняет только две функции:

1. изоляция электрических контактов (потенциально опасные места) от строительных конструкций и отделки, как правило, состоящей из легковоспламеняемых материалов;
2. обеспечение быстрого доступа к сопряжениям проводников.

В таких коробках монтажник соединяет провода любым способом на свое усмотрение. Вариантов соединения достаточно много. В некоторых используются специальные приспособления, другие обходятся без них. Для полного понимания стоит рассмотреть этот вопрос подробно.

В электрических схемах не допускается непосредственный контакт алюминия и меди: оба материала быстро разрушаются вследствие электрохимической коррозии.

Выбор припоя

Выбрать подходящий припой для пайки скруток — это самый ответственный момент. От припоя зависит конечный результат.
В процессе использования разных марок припоя, я пытался выявить закономерность между качеством пайки и процентном
содержании олова. Однако таковой зависимости обнаружить не удалось.

Единственное, что можно утверждать с полной уверенностью — припой обязательно должен быть с флюсом внутри. Это и не
удивительно: метод пайки не предусматривает обязательное нанесение флюса на скрутки, а флюс необходим.

Удобнее всего использовать припой в проволоке толщиной 1мм или около того. Продается он в катушках или пластиковых тубах.

По-большому счету, выбирать припой придется методом проб и ошибок, иного метода я не вижу. Ну и приведу несколько примеров
припоев нескольких производителей:

Этот припой хорошо подходит для пайки скруток. А тот, что ниже, лучше не брать — тонкие скрутки из 2-х проводов 1,5 мм²
он хорошо спаяет, но скрутки толще он только испортит.

Вот еще достаточно неплохой припой REXANT:

При первом выборе припоя, самым лучшим вариантом будет покупка небольшой тубы на пробу. Ну и запоминать,
какие из купленных марок паяли хорошо, а какие плохо. Собственно вот такая нехитрая наука.

Помимо припоя хорошо иметь под рукой очиститель — обычный спирт. Многие медные жилы, даже новые,
покрыты слоями окислов или иными налетами, которые затрудняют пайку.

Хорошим вариантом очистителя является флюс «ТАГС» — он превосходно очищает поверхность медных жил и в добавок
помогает процессу пайки.

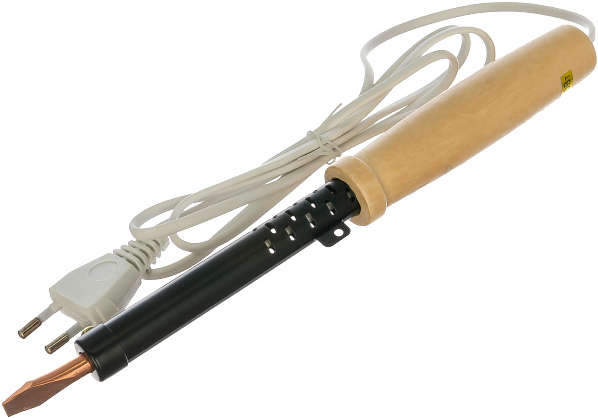

Что такое паяльник и как устроен прибор

Электрическим паяльником называется такой вид электрического инструмента, посредством которого осуществляется объединение двух деталей между собой посредством мягких веществ. Таким мягким веществом является припой, который расплавляется, и переходит в жидкое состояние за счет воздействия высоких температур. Когда воздействие высоких температур прекращается, припой затвердевает (что происходит практически мгновенно), тем самым обеспечивая надежное соединение. Рассматриваемый прибор является главным оружием электронщиков, посредством которого осуществляется не только соединение проводов и полупроводниковых элементов, но и их разъединение.

Прибор внешне имеет простую конструкцию, однако внутри он состоит из различных деталей, с назначением которых следует разобраться. Знать устройство паяльника вовсе не обязательно, чтобы научится им правильно пользоваться, но эта информация поможет в случае выхода его из строя. Состоит прибор из ряда следующих элементов, которые имеют свои особенности:

1. В его основе заложен металлический стержень, изготовленный из красной меди. Именно этот стержень нагревается, и плавит припой при соединении деталей. За основу стержня используется красная медь, так как именно этот материал обладает высокой степенью теплопроводности (хорошо передает тепло). Конец стержня имеет клиновидную форму, что необходимо для работы с мелкими полупроводниковыми элементами. Конец стержня называется жалом, как на отвертках
2. Нагревательный элемент — стальная трубка, внутрь которой вставляется стержень из красной меди. Трубка оборачивается слюдой или стеклотканевым составом, поверх которого наматывается проволока из нихрома. При прохождении тока по проволоке, она нагревается, и передает тепло металлической трубке. В итоге нагревается стержень, и переходит в рабочее состояние. Поверх нихромовой проволоки находится защитный слой слюды. Он защищает спираль от соприкосновения с металлическим корпусом паяльника, тем самым повышая безопасность электрического прибора. Вторая его защитная функция заключается в том, чтобы сохранять тепло, и не передавать его стальному корпусу прибора
3. Рукоятка — изготавливается из термоустойчивого пластика или дерева, и позволяет мастеру удобно работать инструментом
4. Провода и вилка для подключения в розетку. Провода соединяются с выводами нихромовой проволоки. Для надежности соединения используются алюминиевые зажимы, которые пропаиваются с целью обеспечения надежного контакта. Зажимы в месте соединения используются на мощных паяльниках, а на маломощных приборах объединение осуществляется без дополнительной фиксации, но с обязательным нанесением припоя. Алюминиевые пластины для соединения медного провода с нихромовой нитью используются для повышения надежности объединения, а также для отвода тепла. Чем мощнее паяльник, тем сильнее нагреваются медные провода, поэтому алюминиевые зажимы осуществляют отвод тепла. Эта информация будет полезна в случае, если при ремонте мощного паяльника принимается решение об удалении алюминиевых пластин. Толщина жилы медного кабеля выбирается в зависимости от мощности прибора
5. Стальной корпус — это часть инструмента, внутри которой располагается нагревательный элемент. На корпусе может присутствовать (в зависимости от модели) резьбовой винт, посредством которого фиксируется стержень. В конструкции корпуса могут находиться отверстия ближе к рукоятке, назначение которых заключается в отводе тепла

Как устроен паяльник внутри, показано на фото ниже.

С устройством паяльника полезно разобраться всем, кто планируется осуществить его ремонт в случае возникновения поломки.

Добротная паяльная паста

Для пайки BGA микросхем удобно использовать специальную пасту, содержащую припой вместе с флюсом. Вот эта паста поставляется в тюбиках по 10 см3. Довольно удобная упаковка, в тюбике. Пасту легко нанести на плату. Делать это нужно аккуратно, слишком много наносить не следует.

Припой состоит из 63% олова и 37% свинца. Плавится при 183 °C. Если паять термофеном без подогрева платы, то выставлять нужно примерно 300—350 °C. Точнее не скажешь, это зависит от конкретного фена или паяльной станции. Паста хорошо подходит и для работы с профессиональными ИК-станциями.

Рассчитана прежде всего на BGA, но с ней можно паять и SMD. В общем — нужная в хозяйстве вещь. А если вы постоянно ремонтируете мобильные телефоны, так и просто необходимая.

Паяльник всему голова

Нач­нем с глав­ного инс­тру­мен­та — паяль­ника. Он нужен, что­бы наг­ревать при­пой до тем­перату­ры плав­ления, если ком­понен­ты мед­ные (а кон­такты элек­трон­ных ком­понен­тов, как пра­вило, дела­ются имен­но из меди) — обыч­но от 100 до 400 гра­дусов. Паяль­ники быва­ют раз­ные, начиная от ста­рых совет­ских, без еди­ной кноп­ки управле­ния (вот­кнул в розет­ку и ждешь, пока наг­реет­ся), и закан­чивая наворо­чен­ными паяль­ными стан­циями с экра­нами и тум­бле­рами, где есть еще и паяль­ный фен. Давай рас­смот­рим виды паяль­ников под­робнее.

Паяльник с нихромовым нагревателем

В ста­ром совет­ском паяль­нике находит­ся наг­реватель из них­ромовой про­воло­ки, через который про­пус­кает­ся ток. Про­воло­ка намота­на на не про­водя­щий ток кор­пус, внутрь которо­го встав­лено жало. В прод­винутых вер­сиях такого паяль­ника есть регули­ров­ка тем­перату­ры, что сущес­твен­но облегча­ет работу с при­поями из метал­лов с раз­ной тем­перату­рой плав­ления, о которых погово­рим чуть поз­же.

Па­яль­ник с них­ромовым наг­ревате­лем

Сто­ят такие паяль­ники дешево, при­бора за 500 руб­лей и мощ­ностью 20 Вт впол­не хва­тит для нечас­тых и неболь­ших работ (прав­да, тол­стые про­вода паять таким паяль­ником будет нелег­ко). Подоб­ные паяль­ники проч­ны и неп­рихот­ливы, но они дол­го наг­рева­ются, и высокой про­изво­дитель­нос­ти от них ждать не сто­ит.

Паяльник с керамическим нагревателем

Внут­ри такого паяль­ника находит­ся керами­чес­кий стер­жень, который наг­рева­ется, ког­да к его кон­тактам про­водят нап­ряжение. Такие паяль­ники наг­рева­ются гораз­до быс­трее, при дол­жном ухо­де они дол­говеч­нее и обла­дают более широким диапа­зоном для регули­ров­ки тем­перату­ры и мощ­ности.

Па­яль­ник с керами­чес­ким наг­ревате­лем

Есть у такого паяль­ника и минусы — керами­чес­кий наг­реватель не прис­пособ­лен к физичес­ким воз­дей­стви­ям, а жала для такого паяль­ника нуж­ны будут «род­ные». Про жала погово­рим поз­же, а сей­час перей­дем к сле­дующе­му виду паяль­ников — индукци­онно­му.

Индукционный паяльник

Внут­ри него находит­ся катуш­ка индукто­ра. У наконеч­ника такого паяль­ника есть фер­ромаг­нитное пок­рытие, в нем катуш­ка соз­дает маг­нитное поле с наведен­ными токами, от чего сер­дечник разог­рева­ется.

Ин­дукци­онный паяль­ник и его устрой­ство

При дос­тижении опре­делен­ной тем­перату­ры (точ­ки Кюри) фер­ромаг­нитное пок­рытие теря­ет свои маг­нитные свой­ства и сер­дечник перес­тает наг­ревать­ся. Как толь­ко тем­перату­ра сни­жает­ся, фер­ромаг­нитные свой­ства вос­ста­нав­лива­ются и сер­дечник сно­ва начина­ет наг­ревать­ся. В таком паяль­нике тем­перату­ра жала под­держи­вает­ся авто­мати­чес­ки без исполь­зования тер­модат­чика и управля­ющей элек­тро­ники. Но из его прин­ципа работы выходит глав­ный минус: для дос­тижения раз­ных тем­ператур нуж­ны раз­ные жала.

Газовый паяльник

Глав­ное дос­тоинс­тво газово­го паяль­ника — его авто­ном­ность. В таком паяль­нике теп­ло появ­ляет­ся за счет сго­рания газа (зап­равля­ют из обыч­ного газово­го бал­лончи­ка). Тон­кую струй­ку огня соз­дает спе­циаль­ная насад­ка, без которой газовый паяль­ник прев­раща­ется в горел­ку.

Га­зовый паяль­ник

Термовоздушная паяльная станция

Та­кой тип паяль­ников пода­ет нап­равлен­ный поток горяче­го воз­духа с регули­руемой тем­перату­рой от 100 до 500 гра­дусов.

Тер­мовоз­душная паяль­ная стан­ция

В паяль­ных стан­циях обыч­но есть паяль­ник с керами­чес­ким наг­ревате­лем. Лич­но мой выбор — имен­но такая стан­ция. Паяль­ный фен (так называ­ют тер­мовоз­душный паяль­ник) очень полезен в быту. Нап­ример, рас­паивать мик­росхе­мы (если нам надо отде­лить спа­янные эле­мен­ты) гораз­до удоб­нее широким потоком горяче­го воз­духа, чем тон­ким жалом обыч­ного паяль­ника.

Стан­ции хороше­го качес­тва сто­ят в нес­коль­ко раз дороже обыч­ных паяль­ников, но, если ты паяешь час­то, так же как и я, про­ще пот­ратить­ся на нее и не корячить­ся с прос­тым паяль­ником.

Правильный набор для пайки

С основным инструментом определились. Кроме собственно паяльника, необходим определенный набор сопутствующих материалов и приспособлений.

Набор паяльных пренадлежностей

• Устройство для снятия изоляции, или монтажный нож. Особых критериев нет, главное – чтобы жилы при зачистке не обрывались. Также надо иметь нож для снятия лакового покрытия с оголенных жил;
• Флюс. Его выбор — это почти религия. Делают из самых разных материалов, он может быть твердым, желеобразным или жидким – назначение одно. Точнее два: очистить поверхность и не дать образоваться окислу.

Различные флюсы для пайки

Наиболее удачный вариант – банальная сосновая канифоль. Единственный недостаток – слабая текучесть (в нашем случае должна проникать в скрутку), и при перегреве образуется нагар. Подробно о том, как паять канифолью и оловом.

Многие пользуются паяльным салом. Отдать предпочтение какому-то варианту бессмысленно. Всякий кто знает, как работать с паяльником – имеет в арсенале любимый флюс.

• Паяльные тиски. Приспособление очень полезное. Их необходимо либо купить, либо изготовить самостоятельно;
• Именно при пайке проводов чаще всего не хватает третьей руки. Да и сам объект нагревается настолько сильно, что лучше закрепить его в стороннем держателе;
• Подставка для паяльника. Обязательный атрибут радиолюбителя. Изготовьте ее из любого негорючего материала. Главное – чтобы паяльник не лежал на столе включенным, а тем более – не скатился вам на колени или на пол;
• Губка для очистки жала. Подойдет любая несинтетическая плотная ткань, смоченная мыльным раствором. Хороший вариант – сукно, прибитое на деревянный брусок.
